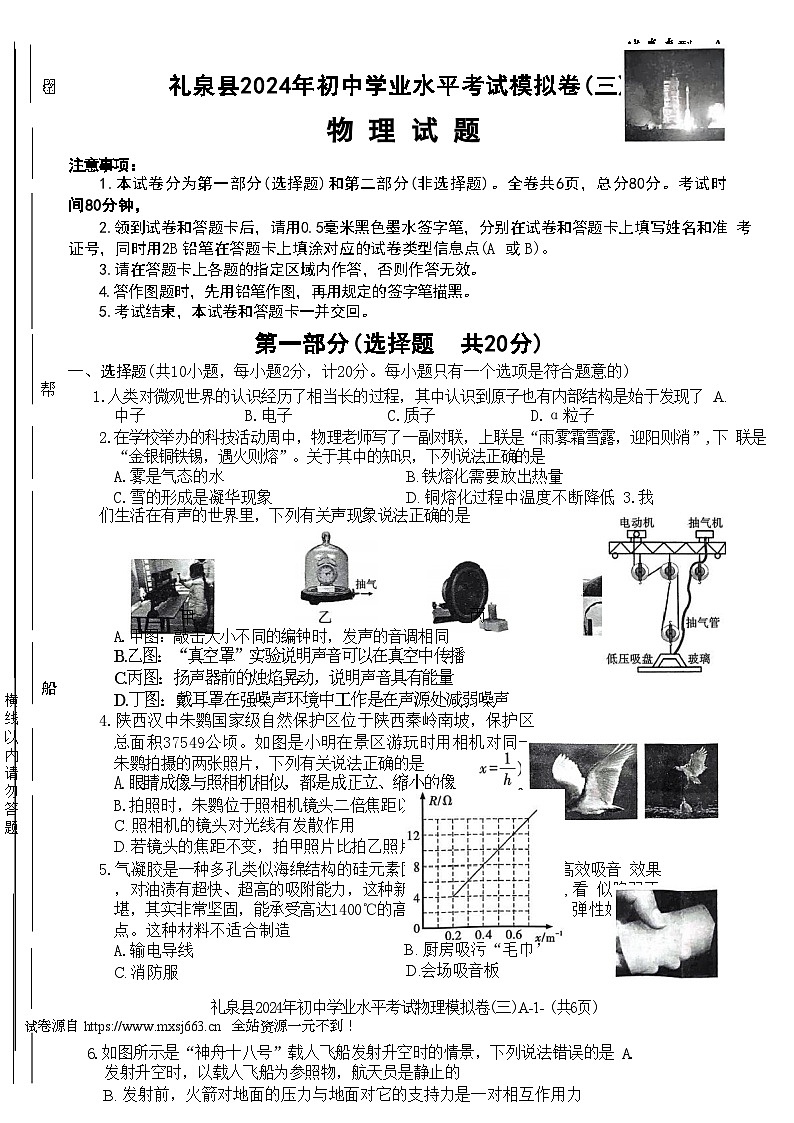

礼泉县2024年初中学业水平考试模拟卷(三)
物 理 试 题
注意事项：
1.本试卷分为第一部分(选择题)和第二部分(非选择题)。全卷共6页，总分80分。考试时
间80分钟，
2.领到试卷和答题卡后，请用0.5毫米黑色墨水签字笔，分别在试卷和答题卡上填写姓名和准 考证号，同时用2B 铅笔在答题卡上填涂对应的试卷类型信息点(A 或 B)。
3.请在答题卡上各题的指定区域内作答，否则作答无效。
4.答作图题时，先用铅笔作图，再用规定的签字笔描黑。
5.考试结束，本试卷和答题卡一并交回。
第一部分(选择题 共20分)
一、选择题(共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的)
帮 1.人类对微观世界的认识经历了相当长的过程，其中认识到原子也有内部结构是始于发现了 A. 中子 B.电子 C.质子 D.α粒子
2.在学校举办的科技活动周中，物理老师写了一副对联，上联是“雨雾霜雪露，迎阳则消”,下 联是“金银铜铁锡，遇火则熔”。关于其中的知识，下列说法正确的是
A.雾是气态的水 B. 铁熔化需要放出热量
C.雪的形成是凝华现象 D. 铜熔化过程中温度不断降低 3.我们生活在有声的世界里，下列有关声现象说法正确的是
甲 丙
船
A.甲图：敲击大小不同的编钟时，发声的音调相同
B.乙图：“真空罩”实验说明声音可以在真空中传播
C.丙图：扬声器前的烛焰晃动，说明声音具有能量
D.丁图：戴耳罩在强噪声环境中工作是在声源处减弱噪声
4.陕西汉中朱鹦国家级自然保护区位于陕西秦岭南坡，保护区
总面积37549公顷。如图是小明在景区游玩时用相机对同一
朱鹦拍摄的两张照片，下列有关说法正确的是
A.眼睛成像与照相机相似，都是成正立、缩小的像
B.拍照时，朱鹦位于照相机镜头二倍焦距以内 甲 乙
C. 照相机的镜头对光线有发散作用
D. 若镜头的焦距不变，拍甲照片比拍乙照片时离朱鹦更近
5.气凝胶是一种多孔类似海绵结构的硅元素固体，如图所示，具有高效吸音 效果，对油渍有超快、超高的吸附能力，这种新材料密度仅为3 mg/cm³, 看 似脆弱不堪，其实非常坚固，能承受高达1400℃的高温，且具有隔热性好、 弹性好等特点。这种材料不适合制造
A.输电导线 B. 厨房吸污“毛巾’
C. 消防服 D.会场吸音板
礼泉县2024年初中学业水平考试物理模拟卷(三)A-1- (共6页)
试卷源自 全站资源一元不到！0

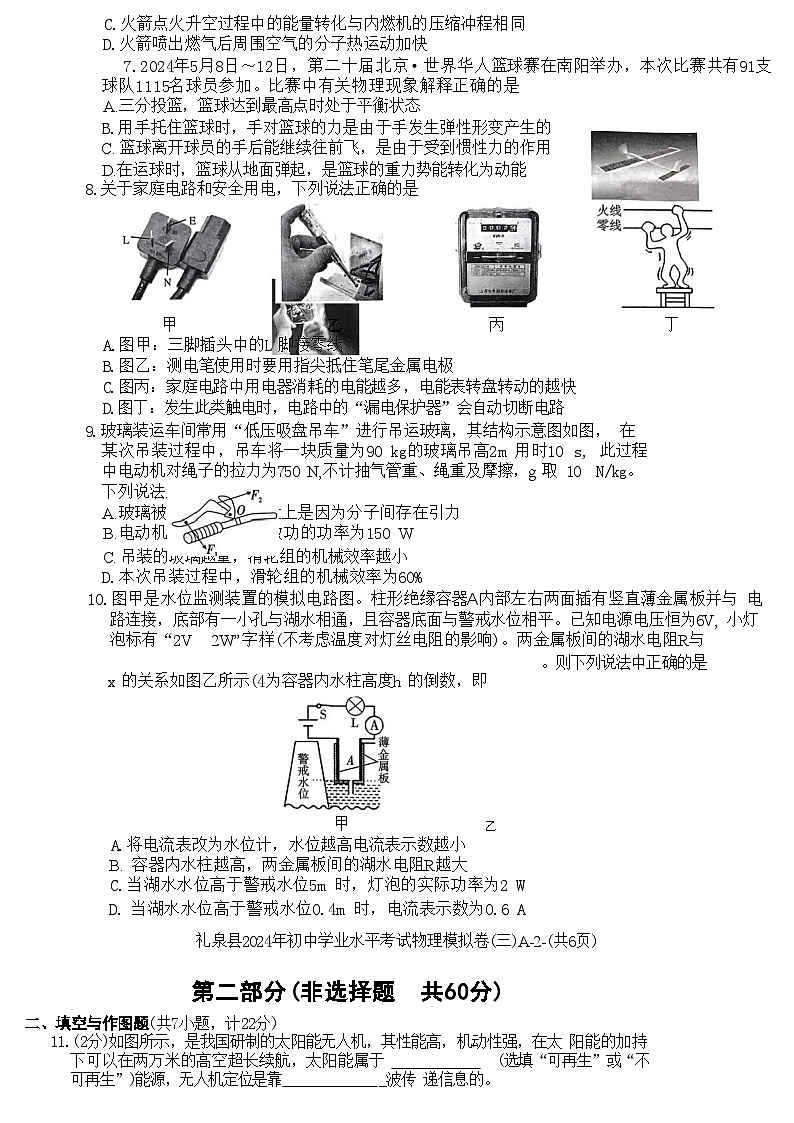

6.如图所示是“神舟十八号”载人飞船发射升空时的情景，下列说法错误的是 A. 发射升空时，以载人飞船为参照物，航天员是静止的
B. 发射前，火箭对地面的压力与地面对它的支持力是一对相互作用力
C.火箭点火升空过程中的能量转化与内燃机的压缩冲程相同
D.火箭喷出燃气后周围空气的分子热运动加快
7.2024年5月8日～12日，第二十届北京·世界华人篮球赛在南阳举办，本次比赛共有91支
球队1115名球员参加。比赛中有关物理现象解释正确的是
A.三分投篮，篮球达到最高点时处于平衡状态
B.用手托住篮球时，手对篮球的力是由于手发生弹性形变产生的
C. 篮球离开球员的手后能继续往前飞，是由于受到惯性力的作用
D.在运球时，篮球从地面弹起，是篮球的重力势能转化为动能
8.关于家庭电路和安全用电，下列说法正确的是
甲 乙 丙 丁
A.图甲：三脚插头中的L 脚接零线
B.图乙：测电笔使用时要用指尖抵住笔尾金属电极
C.图丙：家庭电路中用电器消耗的电能越多，电能表转盘转动的越快
D.图丁：发生此类触电时，电路中的“漏电保护器”会自动切断电路
9.玻璃装运车间常用“低压吸盘吊车”进行吊运玻璃，其结构示意图如图， 在某次吊装过程中，吊车将一块质量为90 kg的玻璃吊高2m 用时10 s, 此过程中电动机对绳子的拉力为750 N,不计抽气管重、绳重及摩擦，g 取 10 N/kg。下列说法正确的是
A.玻璃被牢牢的吸在吸盘上是因为分子间存在引力
B.电动机对绳子的拉力做功的功率为150 W
C. 吊装的玻璃越重，滑轮组的机械效率越小
D.本次吊装过程中，滑轮组的机械效率为60%
10.图甲是水位监测装置的模拟电路图。柱形绝缘容器A内部左右两面插有竖直薄金属板并与 电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。已知电源电压恒为6V, 小灯泡标有“2V 2W”字样(不考虑温度对灯丝电阻的影响)。两金属板间的湖水电阻R与
。则下列说法中正确的是
x 的关系如图乙所示(4为容器内水柱高度h 的倒数，即
乙
甲
A.将电流表改为水位计，水位越高电流表示数越小
B. 容器内水柱越高，两金属板间的湖水电阻R越大
C.当湖水水位高于警戒水位5m 时，灯泡的实际功率为2 W
D. 当湖水水位高于警戒水位0.4m 时，电流表示数为0.6 A
礼泉县2024年初中学业水平考试物理模拟卷(三)A-2-(共6页)
第二部分(非选择题 共60分)
二、填空与作图题(共7小题，计22分)
11.(2分)如图所示，是我国研制的太阳能无人机，其性能高，机动性强，在太 阳能的加持下可以在两万米的高空超长续航，太阳能属于 (选填“可再生”或“不可再生”)能源，无人机定位是靠 _波传 递信息的。

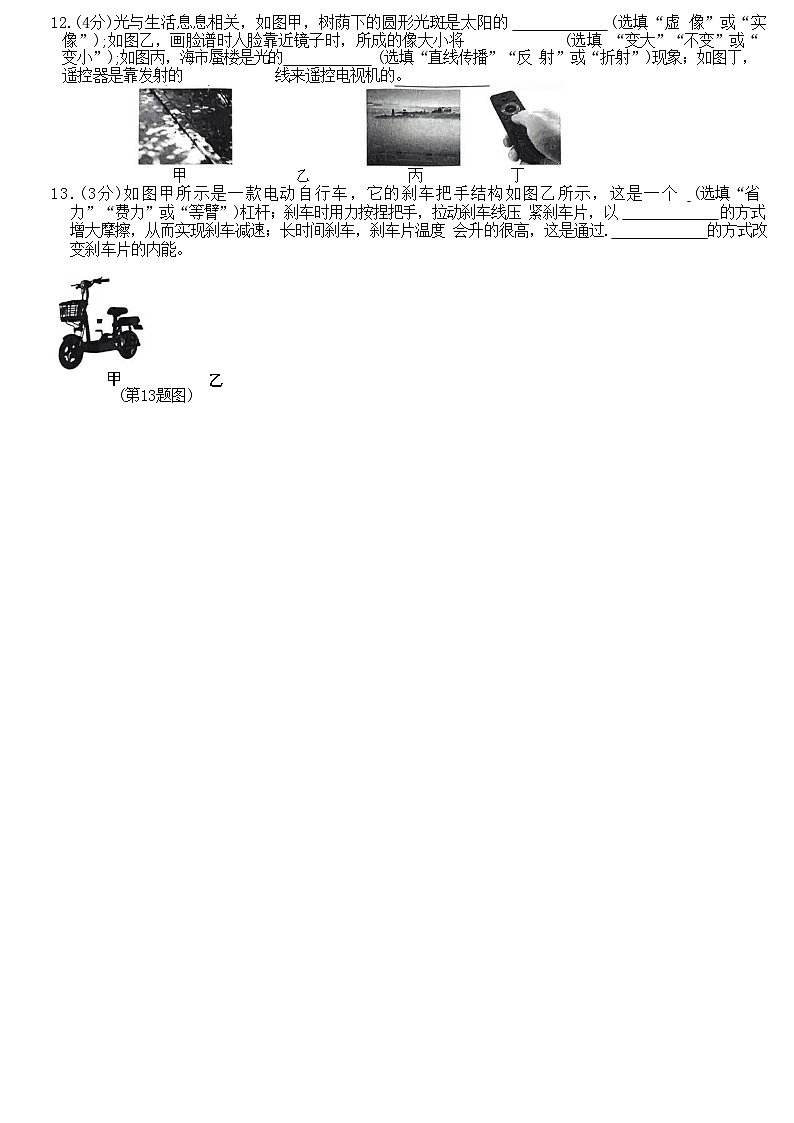

12.(4分)光与生活息息相关，如图甲，树荫下的圆形光斑是太阳的 (选填“虚 像”或“实像”);如图乙，画脸谱时人脸靠近镜子时，所成的像大小将 (选填 “变大”“不变”或“变小”);如图丙，海市蜃楼是光的 (选填“直线传播”“反 射”或“折射”)现象；如图丁，遥控器是靠发射的 线来遥控电视机的。
甲 乙 丙 丁
13.(3分)如图甲所示是一款电动自行车，它的刹车把手结构如图乙所示，这是一个 (选填“省力”“费力”或“等臂”)杠杆；刹车时用力按捏把手，拉动刹车线压 紧刹车片，以 的方式增大摩擦，从而实现刹车减速；长时间刹车，刹车片温度 会升的很高，这是通过. 的方式改变刹车片的内能。
乙
甲
(第13题图)
(第14题图)
导流板
剖面图
(第15题图)
14 . (3分)如图所示的运油车正在卸油，快速流出的油和油罐由于 . 现 象 会 积 累 过 多电荷，为防止发生事故，将 一 条“绳子”把运油车与静电消除器相连，“绳子”芯应是 (选填“导体”或“绝缘体”);油罐车以70 km/h 的 速 度 行 驶 3 0min, 油 罐 车 行 驶的路程为
15.(3分)某单缸四冲程汽油 飞轮转速为3000r/min, 若每次对外做功115 J, 该汽油机的效 率为25%,连续工作1小时需消耗汽油 kg。有一种“涡轮增压”(T 型)轿车， 通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车(L 型)更节能，同样的汽油 加在T 型轿车内比加在L 型轿车内热值 (选填“更大”“一样大”或“更小”); 如图所示，汽车尾部有一个“导流板”,当轿车高速行驶时，能产生较大的抓地力，其原理是 (q =4.6×10⁷J/kg)
16.(3分)如图甲所示，R₀ 为定值电阻，灯泡L 标有“5 V 2.5W” 字样，电源电压保持不变。 闭合开关，滑动变阻器R 的滑片从某一位置移到某一端的过程中，电压表V₁ 和 V₂ 示数与 电流表 A 示数的关系如图乙中的两图线所示。则灯泡 L 正常发光时的电阻为 Ω。上述过程中，滑动变阻器接入电路的电阻变化了 Ω,电路
消耗的总功率变化了
甲
乙
礼泉县2024年初中学业水平考试物理模拟卷(三)A-3- (共6页)
17.(4分)(1)长时间低头看手机，有可能引起颈部肌肉和颈椎损伤。如图甲是人体颈部杠杆 模型，图中A 点为头部重力作用点，B 点为颈部肌肉受力点，O 点为支撑点，颈部肌肉拉力 F 方向如图所示，请画出肌肉拉力的力臂l 和头部受到的重力 G 的示意图。
(2)小霞家卧室安装了两盏“220 V 20 W”的壁灯 L₁、L₂ 和一个三孔插座，在图乙中把它 们正确地连接在家庭电路中，要求开关S 控制两盏电灯且壁灯都能正常发光。
甲 三、实验与探究题(共4小题，计22分)
18.(4分)按要求完成填空。
甲
乙
乙
丙
丁
(1)如图甲所示，探究水沸腾实验中，某时刻水的温度如图所示，为 ℃。
(2)如图乙所示，把硬纸板B 沿 PQ 剪开，保持下半部分与纸板A 在同一平面，将上半部分向后 翻折，发现下半部分依然能看见反射光，但上半部分看不见反射光，这说明反射光线、入射光线、法 线在
(3)如图丙所示，用毛皮摩擦过的橡胶棒靠近悬挂的气球，气球被推开，则气球带 电 。
(4)如图丁所示，是“探究影响导体电阻大小的因素”的实验装置，图中a 和 b 都是镍铬合金 丝，它们的长短相同、粗细不同，这个实验能探究导体的电阻跟导体 的关系。
19.(4分)如图甲所示是测量未知电阻R。的实验电路。
甲 乙
丙
(1)该实验的原理是 。(用公式表示)
( 2 ) 连 接 好 电 路 的 最 后 一 根 导 线 后 ， 电 流 表 、 电 压 表 指 针 均 发 生 偏 转 ， 出 现 这 种 现 象 的 原 因
单
是 (3)实验时，将滑动变阻器的滑片P 移到某一位置处，电压表示数为2V, 此时电流表的指针位 置如图乙所示，则测得 R。的阻值为 Ω。
(4)如图丙所示为另外一种测R。的电路图。电源两端电压不变，R。为定值电阻。实验如下： ①闭合开关S, 断开开关S₁, 记录电压表示数为U;
②闭合开关S 和 S₁, 记录电压表示数为U₂;
③用 R、U, 和 U₂ 表示R,, 则 R,= \l "bkmark1" 0
礼泉县2024年初中学业水平考试物理模拟卷(三)A-4- (共6页)
20.(7分)图甲是小型电子秤的按键示意图，其中有一个“去皮”键。例如将一个100g 钩码放 在电子秤上，电子秤示数是100 g, 然后点击“去皮”键，钩码依然放在电子秤上，显示屏上显示的数 字变为0,这就表示“去皮”完成。去皮完成后如果拿走钩码，电子秤示数会变成-100 g。在“探究 影响浮力大小的因素”实验中，小明利用上述电子秤、弹簧测力计、装满水的溢水杯、圆柱形金属块 (带有等体积刻度线，总高度小于溢水杯中水的深度)、细线、铁架台等器材，组装成如图乙所示的
装 置 。(g 取10 N/kg, 水的密度为1.0×10³kg/m³)
甲 乙 丙
(1)金属块静止悬挂且未浸入水中时，弹簧测力计示数如图丙所示，金属块的重力为
N。
(2)如图乙，调节横杆控制金属块缓慢下降，金属块始终未与容器壁、容器底接触，金属块上刻 度线每次与水面相平时，读取弹簧测力计和电子秤示数，并记录在表格中。根据实验数据可知金属 块完全浸入水中时受到的浮力大小为 N,由实验数据还可得出：浸在液体中的物体受 到的浮力大小等于它 所受的重力。
(3)金属块逐渐浸入水中时，溢水杯中的水对杯底的压强 (选填“增大”“减小” 或“不变”)。
(4)金属块完全浸没后，使金属块继续缓慢下降，弹簧测力计的示数保持不变，由此可得出：浸 在液体中的物体受到的浮力大小跟物体浸没的深度 (选填“有关”或“无关”)。
(5)如图丁所示，小明将溢水杯放在电子秤上，溢水杯内装满某种液体并按“去皮”键，显示屏 上示数为0。调节横杆使金属块逐渐浸没在液体中，金属块始终未与容器壁、容器底接触。待液体 不再溢出后，电子秤的示数为 ,然后缓慢地将金属块提起离开液面(忽略金属块上液 体的残留),电子秤的示数变为-110 g, 这种液体的密度是 g/cm³
21.(7分)小兰同学探究感应电流的大小与哪些因素有关。他使用的装置如图甲所示：铁块 E、F上绕有导线组成了电磁铁，与开关、滑动变阻器、电源组成电路。线框 abcd与灵敏电流计G 相 连(线框 abcd 在铁块 E、F上方，实验过程中线框不扭转)。小兰进行了如下两个实验：
甲 乙
实验一：保持线框沿竖直向下穿过E、F中间的速度相等，改变E、F的电流大小多次实验，观察 并记录每次实验中灵敏电流计G 指针偏转的格数；
实验二：保持E 、F的电流大小不变，改变线框沿竖直向下穿过E 、F中间的速度进行多次实验， 分别记下每次实验中灵敏电流计指针偏转的格数。
(1)小兰在做实验一时，闭合开关，电磁铁E 的左端为 极。小兰通过改变E、F的
礼泉县2024年初中学业水平考试物理模拟卷(三)A-5- (共6页)
牛 十
电流大小是为了改变电磁铁的 。实验一在实际操作中存在的困难是
(2)小兰做实验二基于的猜想是：
数据如下表所示，分析表格数据，小兰得出的结论是
。实验二中记录的
O
紫
(3)进行了以上的探究实验后，小兰和其他三位同学在操场上把一条较长的电线连在一个灵敏电 流计的两个接线柱上，形成闭合回路，如图乙所示。迅速摇动这条电线，另两位同学观察电流计指针 是否偏转。为了使实验现象更为明显，电线应选 (选填“铁”“铝”或“铜”)芯电线，且摇 绳的两个同学应该沿 (选填“东西”或“南北”)方向站立，实验现象更明显。
四 、综合题(共2小题，计16分)
22.(7分)如图是我国某公司最新研发的新能源采矿车，当车辆载有矿石下坡时，能量回收系
统可将机械能转化为电能，以供再次利用。该车相关参数如表。(g取10 N/kg)
(1)电动机的工作原理是
(2)某次采矿作业中，该采矿车满载后静止在水平地面上时，对地面的压强有多大?
(3)采矿车满载矿石从竖直高度为30m 的坡顶行驶到坡底，车与矿石总重力做功为多少?重 力所做的功有50%通过能量回收系统转化成了电能，这些电能可供电动机工作多长时间?
(4)若利用满载矿车下山时回收的能量恰好可使空载矿车回到山顶，则半载的同一辆矿车利 用下山回收的能量能使空载矿车回到山顶吗?请分析并写出判断理由。
即
23.(9分)如图甲为小明家新安装的风暖型浴霸，它集 LED 照明系统和风暖系统于一体，两个 系统既能同时工作也能单独工作，因此极大方便了人们的日常生活。浴霸的风暖加热功能主要是 利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温，可根据实际需求实现“低温 挡”“中温挡”和“高温挡”三挡的自动切换。图乙是浴霸风暖系统的电路元件，M 为电动机，它的线 圈电阻为5Ω,R₁、R₂ 为加热电阻(阻值不发生变化)。已知该浴霸风暖系统的吹风和“高温挡”额 定功率分别为44W和2244 W,R₂ 正常工作时的功率为1400 W。
甲 乙
(1)为确保安全，在使用风暖系统时，必须要先打开吹风，然后才能开启加热功能，而吹风可以 单独使用。请用笔画线代替导线将图乙的风暖系统电路连接完整。
(2)求R, 的阻值是多少?
(3)浴霸“高温挡”正常工作时，使浴室中12 kg 的空气温度升高10℃,需要2 min,浴霸此时的加 热效率是多少?[结果保留至0.1%,不考虑电动机线圈产生的热量，c 气=1.0×10³J/(kg·℃)]
(4)某次使用浴霸风暖系统“低温挡”工作过程中，风机的扇叶被异物卡住，小明家的空气开关 (规格为220V,30 A)立马“跳闸”,通过计算说明该次空气开关“跳闸”的原因。
礼泉县2024年初中学业水平考试物理模拟卷(三)A-6- (共6页)
试卷类型：A
礼泉县2024年初中学业水平考试模拟卷(三)
物理试题参考答案及评分标准
一、选择题(共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的)
1.B 2.C 3.C 4.D 5.A 6.C 7.B 8.B 9.D 10.C
二、填空与作图题(共7小题，计22分)
11.(2分，每空1分)可再生 电 磁
12.(4分，每空1分)实像 不变 折 射 红外
13.(3分，每空1分)省力 增大压力 做功
14.(3分，每空1分)摩擦起电 导体 3.5×10⁴
15.(3分，每空1分)0.9 一样大 流体中流速大的位置压强小
16.(3分，每空1分)10 12.5 1.5
17.(1)(2分)如图甲所示，正确画出力F 的力臂l得1分，正确画出重力示意图得1分。
(2)(2分)如图乙所示，正确连接电路得2分。
甲
三、实验与探究题(共4小题，计22分)
18.(4分，每空1分)(1)78
(2)同一平面内
(3)负
(4)横截面积
19.(4分，每空1分)
(2)连接电路时开关没有断开
(3)5
20.(7分，每空1分)(1)4.5
(2)1 排开液体
(3)不变
(4)无关
乙
礼泉县2024年初中学业水平考试物理模拟卷(三)A-答案-1(共2页)
(5)0 1.1
21.(7分，每空1分)(1)N 磁性强弱 使线框沿竖直向下穿过E、F中间的速度相等
(2)感应电流大小与线圈切割磁感线的速度大小有关 磁场强度相同时，感应电流大小与线圈切割磁感
线的速度大小有关(合理即可)
(3)铜 东西
四、综合题(共2小题，计16分)
22.(7分)解：(1)通电线圈在磁场中受力转动 ……………………………………………………………(1分)
(2)采矿车满载时总质量mg=25t+65t=90t=9×10⁴kg
其总重力Gg=mgg=9×10*kg×10 N/kg=9×10⁵N ……………………………………………………(1 分)
静止在水平地面上时，对地面的压力F=Gg=9×10⁵N, 受力面积S=1.5m²
对地面的压强 ………………………………………… ……(1分)
(3)车与矿石总重力做功W=Gh=9×10⁵N×30 m=2.7×10⁷J ………………………………………(1分)
重力所做的功转化成的电能Wμ=W×50%=2.7×10⁷J×50%=1.35×10⁷J …………………………(1分)
由 可得，可供电动机工作的时间 …… ……… …(1分)
(4)半载的矿车下山能量回收系统获得的电能比满载时少，上山都是空载，电能转化为内能和机械能，内能
一定，所以获得的机械能少，故不能回到山顶。 ………………………………………………………(1分)
23.(9分)解：(1)如图所示 …………………………………………………………………………………(2分)
(2)吹风只有电动机工作，“高温挡”时电动机、R₁ 、R₂ 并联工作
故“高温挡”时R, 的功率为P₁=Pm-P-P2=2244 W-44 W-1400 W=800 W
……………………………………………………………………………(1分)
由 可知，R,的阻值 ………………(1分)
(3)“高温挡”时R₁、R₂ 的总功率为P=P-P=2244 W-44 W=2200 W
12 kg的空气温度升高10 ℃吸收的热量
Q=cx mg△T=1.0×10³J/(kg·℃)×12 kg×10 ℃=1.2×10°J …………………………………(1分)
浴霸“高温挡”(R₁、R₂)消耗电能W=Pr=2200 W×2×60 s=2.64×10³J……………………………(1分)
浴霸此时的加热效率是 ……………… ………………(1分)
(4)风机的扇叶卡住，此时电动机为阻值为5Ω的定值电阻，通过电动机的电流
……………………………… …… ……… ……………………(1分)
此时风暖系统“低温挡”电路总电流 .6 A>30 A,电路中的电流过大，故空气开
关“跳闸”。 ………………………………………………………………………………………………(1分)
礼泉县2024年初中学业水平考试物理模拟卷(三)A-答案-2(共2页)金属块浸入水中位置
0
1
2
3
4
5
弹簧测力计示数F/N
4.3
4.1
3.9
3.7
3.5
电子秤示数m/g
0
20
40
60
80
100
实验次数
切割磁感线的速度
电流计指针偏转格数
1
慢速
1.5格
2
中速
2.5格
3
快速
4格
整车质量/t
最大载货
质量/t
轮胎与地面接 触总面积/m²
电动机功率 /kW
AE
65
1.5
200
