人教版九年级物理理题型专题三作图题专题期末练习课件

这是一份人教版九年级物理理题型专题三作图题专题期末练习课件，共11页。

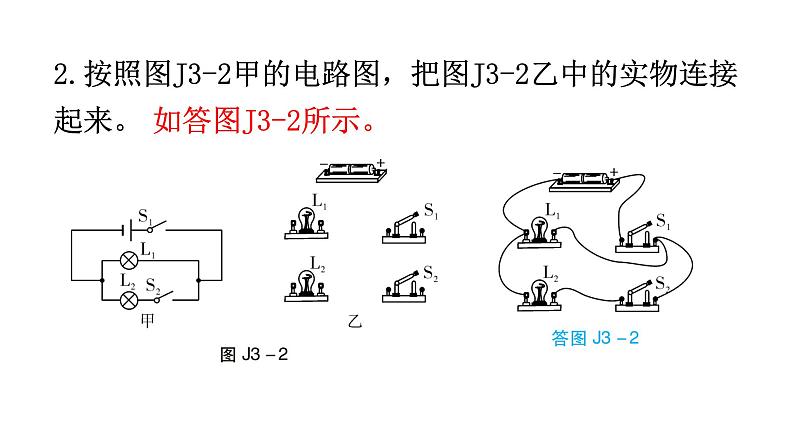

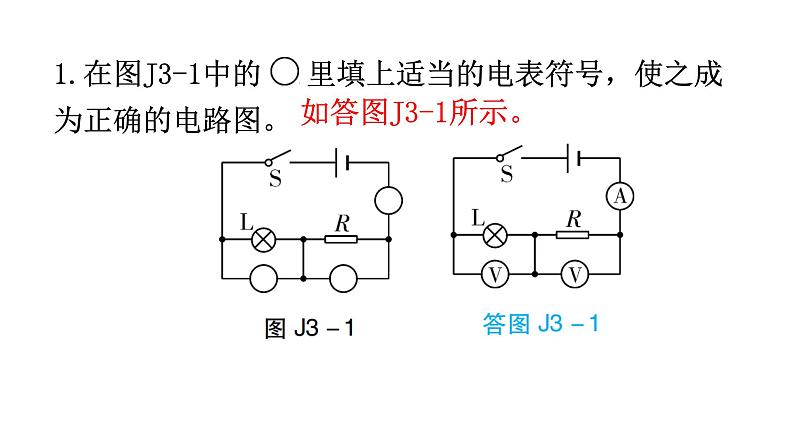

2.按照图J3-2甲的电路图，把图J3-2乙中的实物连接起来。

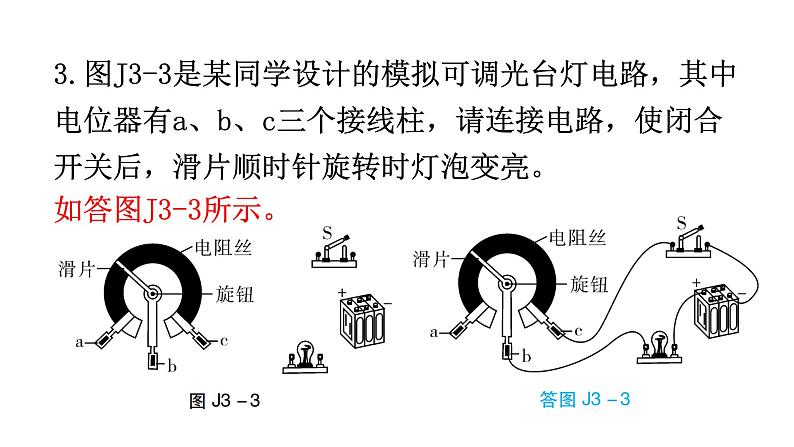

3.图J3-3是某同学设计的模拟可调光台灯电路，其中电位器有a、b、c三个接线柱，请连接电路，使闭合开关后，滑片顺时针旋转时灯泡变亮。

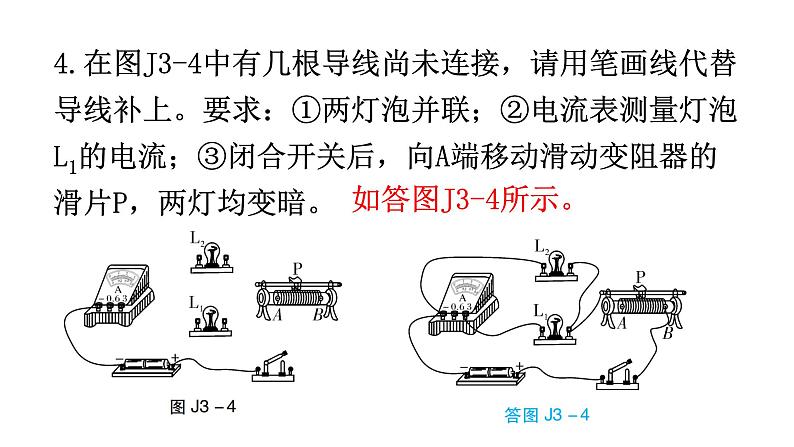

4.在图J3-4中有几根导线尚未连接，请用笔画线代替导线补上。要求：①两灯泡并联；②电流表测量灯泡L1的电流；③闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
5.请根据图J3-5的实物图，在虚线框中画出对应的电路图。
6.按图J3-6甲所示的电路图，用笔画线代替导线把图J3-6乙中的干电池、开关、电铃和两个灯泡连接成电路(导线不要交叉)。
7.(2022达州）某船上装有平衡警示电路（如图J3-7）,其中S为重力开关,金属片M可绕O点自由转动。当船水平时,M在a、b中间；当船左倾到一定程度时,绿灯亮、电铃响；当船右倾到一定程度时,红灯亮、电铃响。请完成该电路图。
8.教室中有一台空调和多盏标有“220 V 18 W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图J3-8所示。请用笔画线代替导线，将电灯L1、L2和开关S接入电路中，使两电灯都能正常发光。
9.请在图J3-9甲中用箭头标出磁感线的方向，在图J3-9乙中标出小磁针的N、S极。
