人教版九年级物理章节复习第十九章生活用电期末练习课件

这是一份人教版九年级物理章节复习第十九章生活用电期末练习课件，共24页。

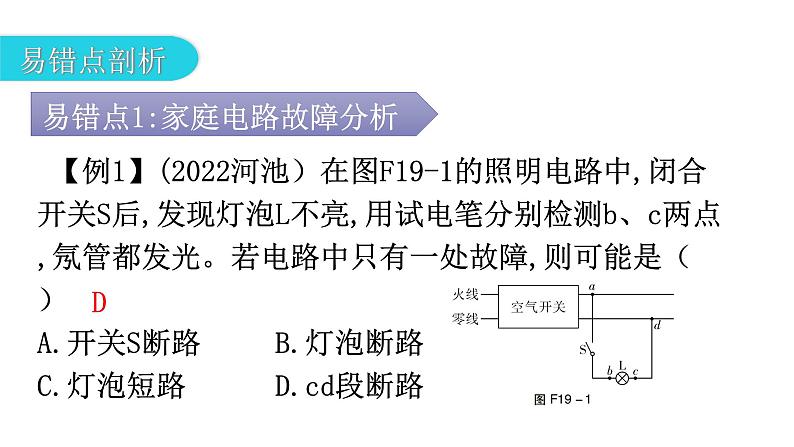

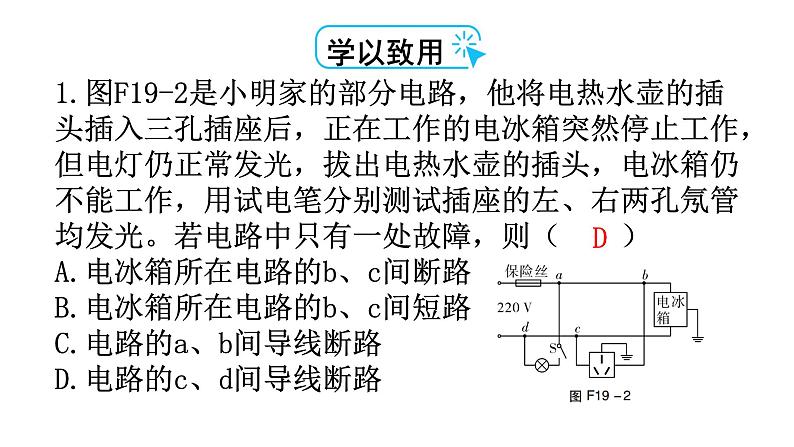

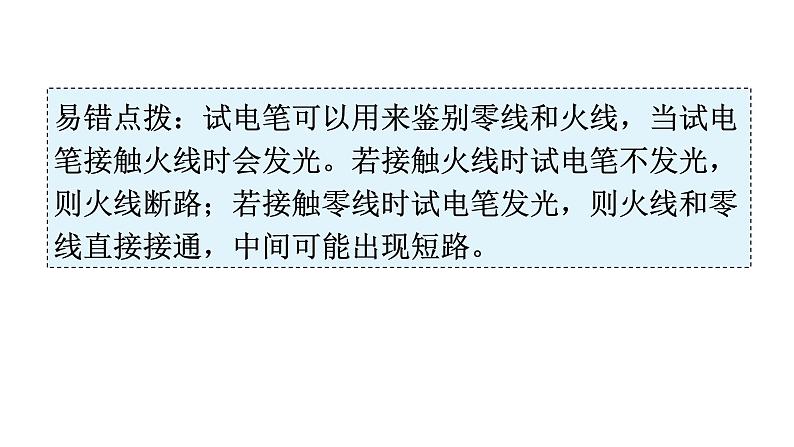

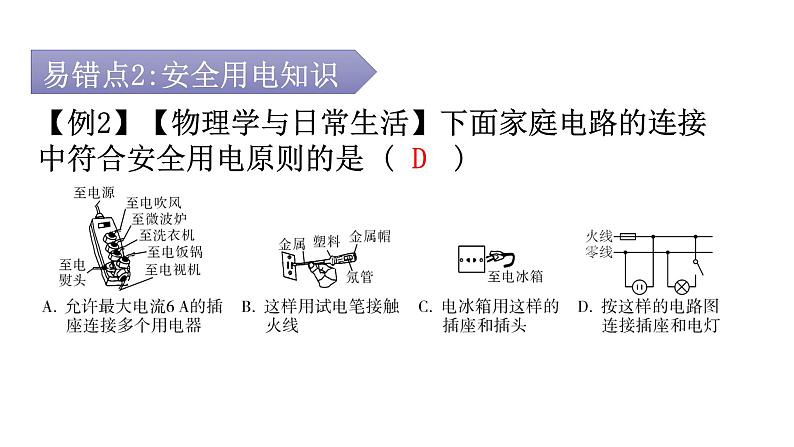

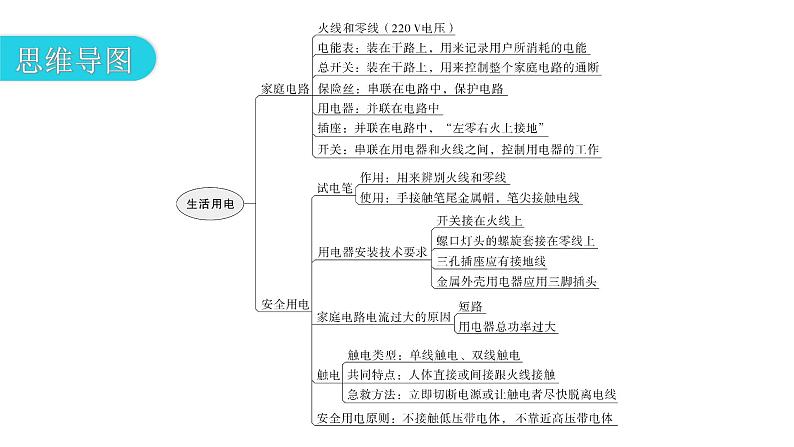

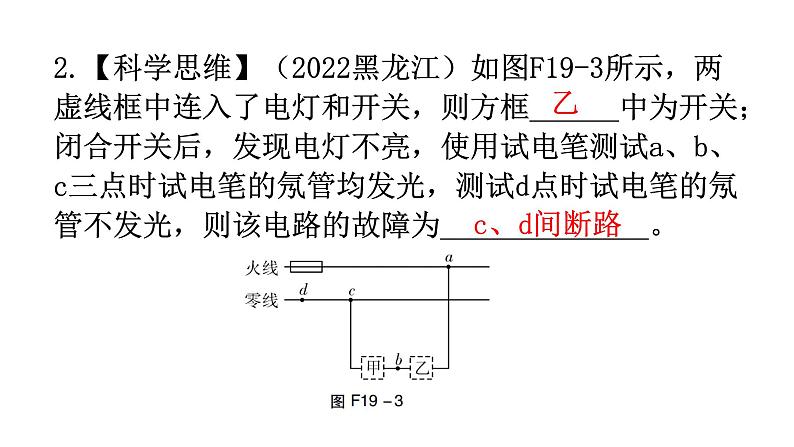

第一部分 章节复习第十九章 生活用电01思维导图02易错点剖析03重点突破 【例1】(2022河池）在图F19-1的照明电路中,闭合开关S后,发现灯泡L不亮,用试电笔分别检测b、c两点,氖管都发光。若电路中只有一处故障,则可能是（ ）A.开关S断路 B.灯泡断路 C.灯泡短路 D.cd段断路D易错点拨：试电笔可以用来鉴别零线和火线，当试电笔接触火线时会发光。若接触火线时试电笔不发光，则火线断路；若接触零线时试电笔发光，则火线和零线直接接通，中间可能出现短路。1.图F19-2是小明家的部分电路，他将电热水壶的插头插入三孔插座后，正在工作的电冰箱突然停止工作，但电灯仍正常发光，拔出电热水壶的插头，电冰箱仍不能工作，用试电笔分别测试插座的左、右两孔氖管均发光。若电路中只有一处故障，则（ ）A.电冰箱所在电路的b、c间断路B.电冰箱所在电路的b、c间短路C.电路的a、b间导线断路D.电路的c、d间导线断路D2.【科学思维】（2022黑龙江）如图F19-3所示，两虚线框中连入了电灯和开关，则方框______中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氖管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为______________。乙c、d间断路【例2】【物理学与日常生活】下面家庭电路的连接中符合安全用电原则的是 ( )D易错点拨：当家庭电路中接入多个大功率的用电器时，会使得干路中的电流变大，超过电路的负荷而发生危险；使用试电笔辨别火线时，手不能接触试电笔前端的金属，需要接触笔尾金属帽；电冰箱的外壳要接地，防止金属外壳漏电，发生触电事故，所以应该选择三线插头和三孔插座；连接电灯时，开关应接在灯泡和火线之间，插座要与灯泡并联。3.（2022湘潭）下列做法不符合安全用电要求的是（ ）A.更换灯泡前断开电源开关B.用湿抹布擦电器C.家用电器的开关接在火线上D.及时更换电路中绝缘皮老化、破损的导线B4.下列做法符合安全用电原则的是（ ）A.在高压线附近放风筝B.发生电火灾时应立即切断电源再救火C.在楼梯间给电车充电D.保险丝烧断后，用铁丝代替B重点1：安全用电 重点分析：安全用电是本章的重点，安全用电是学生在生活、学习中需要掌握和理解的常识，这也是安全用电成为考试热点的原因。 1.【物理学与日常生活】（2022玉林）下列四种做法中，符合安全用电原则的是（ ）A.在同一个插座中同时使用多个大功率用电器B.用湿抹布擦发光的灯泡C.家用冰箱的金属外壳接地D.在电线上晾晒湿衣服C2.【物理学与日常生活】（2022枣庄）以下四种情况符合安全用电原则的是（ ）A3.爷爷家的电饭锅不能做饭了。奶奶看到墙上插座处有烧焦的痕迹就埋怨爷爷:“每次做完饭都让你把插头从插座上拔下来,而你从电饭锅连接口拔出就算完事,插头总在插座上插着,看,烧坏了吧!”爷爷说:“插头从锅上拔出后就没电了!”奶奶说:“没电?没电你摸摸,不电死你才怪!”插头总在插座上插着______(填“是”或“不是”)插座烧焦的原因。爷爷说的“没电”是指插头从锅上拔出后，插头处没有______(填“电压”或“电流”），奶奶认为的“有电”能电死人的情况是当人体直接或间接跟______（填“火线”或“零线”）连通时，都会造成触电事故。不是电流火线重点2：家庭电路故障 重点分析：电路故障的判断是中考的必考题型，家庭电路的故障分析是判断电路故障的一种，要结合家庭电路的特点进行分析。4.琳琳同学家新装了一台3 kW的空调，试用了一会儿，家中突然停电，检查发现熔丝断了。导致上述故障的原因可能是（ ）A.插头和插座接触不良B.电路中用电器的总功率过大C.空调机内部断路D.控制空调机的开关短路B5.【科学思维】如图F19-4所示，闭合开关S后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光，发生这一现象的原因可能是（ ）A.灯泡短路B.灯丝断了 C.开关接触不良D.插座短路B6.【科学思维】图F19-5是某家庭电路，闭合开关，灯泡不亮。用试电笔接触c点氖管不发光，接触d点氖管发光。已知该电路有两处故障，则下列判断正确的是（ ）A.a、c间断路，b、d间断路B.a、c间断路，e、b间断路C.a、c间断路，c、d间短路D.e、b间断路，c、d间短路B重点3：家庭电路作图 重点分析：家庭电路中，螺口灯泡的接法是火线接开关，再接入灯泡顶端的金属点，灯泡的螺旋套直接接到零线上，既能防止发生触电事故，又能保证开关控制灯泡。 三孔插座的接法是上孔接地线，起到保护作用；右孔接火线，左孔接零线。 7.请将图F19-6中的电路补画完整，要求在图中①和②的缺口处分别画出开关或灯泡的电路符号，并把③处的三孔插座连入电路。8.请将图F19-7中各元件正确接入电路，其中开关只控制电灯。9.某额定电压为220 V的电动扶梯（已接地），只能在光量充足且有人时才开启。开关S1为压敏开关，有人时闭合、无人时断开，开关S2为光控开关，光量充足时闭合、光量不足时断开。请在图F19-8中按要求正确完成电路连接实现自动控制。10.【科学思维】某学校正在进行线路改建，需要在每层楼梯的中间安装两盏“220 V 20 W”的楼梯灯，上下楼梯口处的开关都能控制这两盏灯，并且两盏灯都能正常发光。下面是连接的部分电路，请你把两盏灯和开关正确接入电路。
