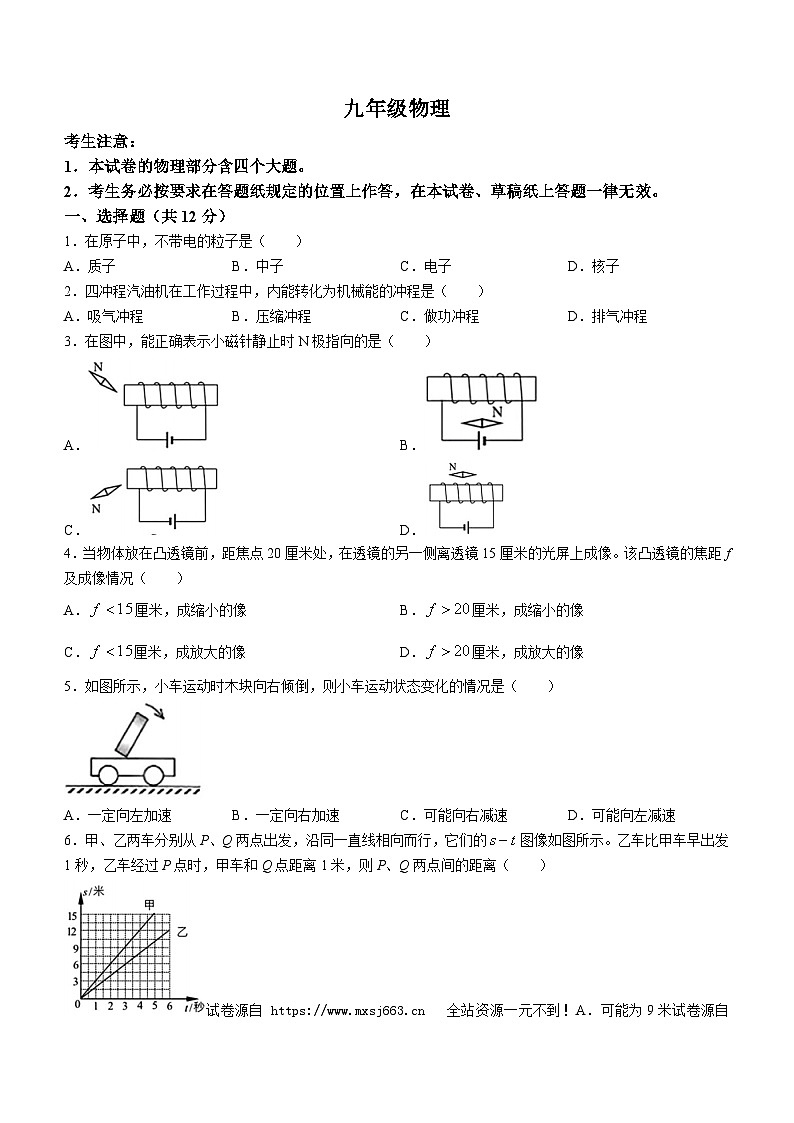

1．本试卷的物理部分含四个大题。
2．考生务必按要求在答题纸规定的位置上作答，在本试卷、草稿纸上答题一律无效。
一、选择题（共12分）
1．在原子中，不带电的粒子是（ ）
A．质子B．中子C．电子D．核子
2．四冲程汽油机在工作过程中，内能转化为机械能的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
3．在图中，能正确表示小磁针静止时N极指向的是（ ）
A．B．
C．D．
4．当物体放在凸透镜前，距焦点20厘米处，在透镜的另一侧离透镜15厘米的光屏上成像。该凸透镜的焦距f及成像情况（ ）
A．厘米，成缩小的像B．厘米，成缩小的像
C．厘米，成放大的像D．厘米，成放大的像
5．如图所示，小车运动时木块向右倾倒，则小车运动状态变化的情况是（ ）
A．一定向左加速B．一定向右加速C．可能向右减速D．可能向左减速
6．甲、乙两车分别从P、Q两点出发，沿同一直线相向而行，它们的图像如图所示。乙车比甲车早出发1秒，乙车经过P点时，甲车和Q点距离1米，则P、Q两点间的距离（ ）
试卷源自 全站资源一元不到！A．可能为9米试卷源自 期末大优惠，全站资源一元不到！即将回复原价。B．可能为8米C．一定为6米D．一定为4米
二、填空题（共23分）
7．教室中日光灯正常工作时，两端电压为______伏；工作时，将______能转化为其他形式的能。日光灯发出的白光是______色光（选填“单”或“复”）。
8．“两岸猿声啼不住，轻舟已过万重山”，“猿声”是由猿的声带______产生的；诗人能辨别出两岸的猿声，是根据声音的______不同（选填“响度”“音调”或“音色”）。若以轻舟为参照物，则山是______的（选填“运动”或“静止”）。
9．中医用的拔火罐能吸附在皮肤上是利用______的作用；火箭在加速升空过程中，其机械能______（选填“变大”“不变”或“变小”）；司机刹车的过程中，轮胎表面的温度会升高，这是通过______的方式改变其内能的。
10．物体在大小为6牛、水平向右拉力作用下，10秒内沿水平面前进3米。已知物体所受水平向左的摩擦力为5牛，则物体所受合力为______牛，拉力的功率为______瓦。若物体重为12牛，在此过程中重力对物体做的功为______焦。
11．体积为米的金属块浸没在水中，受到浮力的大小为______牛。10秒内通过某导体横截面的电荷量为3库，通过它的电流为______安，若该导体两端的电压为3伏，这段时间内，电流做功为______焦。
12．在如图所示的电路中，电源电压为保持不变，电阻的阻值为，电阻的阻值为。闭合开关S后，两电表中至少有一个电表示数会发生变化，若电路中仅有一处故障，且只发生在、上。请写出闭合开关S后，电流表和电压表的示数及对应的故障。______
13．小明同学发现，当汽车在平直的公路上匀速行驶时，满载状态下的车速要比空载时的车速要小。为了弄清其原因，他查阅到了如下资料：①汽车行驶时，其输出功率恒定；②汽车在同一平直路面行驶时，受到阻力f随汽车对地面压力的增大而增大；③汽车在恒定功率下行驶时，速度v与所受牵引力F的相关数据如下表所示。
（1）分析比较上表中速度v与所受牵引力F的变化关系，可得出的初步结论是：当汽车在恒定功率下行驶时，______。
（2）请分析汽车在同一平直路面行驶，满载时的行驶速度一般比空载时小的原因。______
三、作图题（共4分）
14．重为4牛的物体静止在水平面上，用力的图示法在图中画出物体所受重力G。

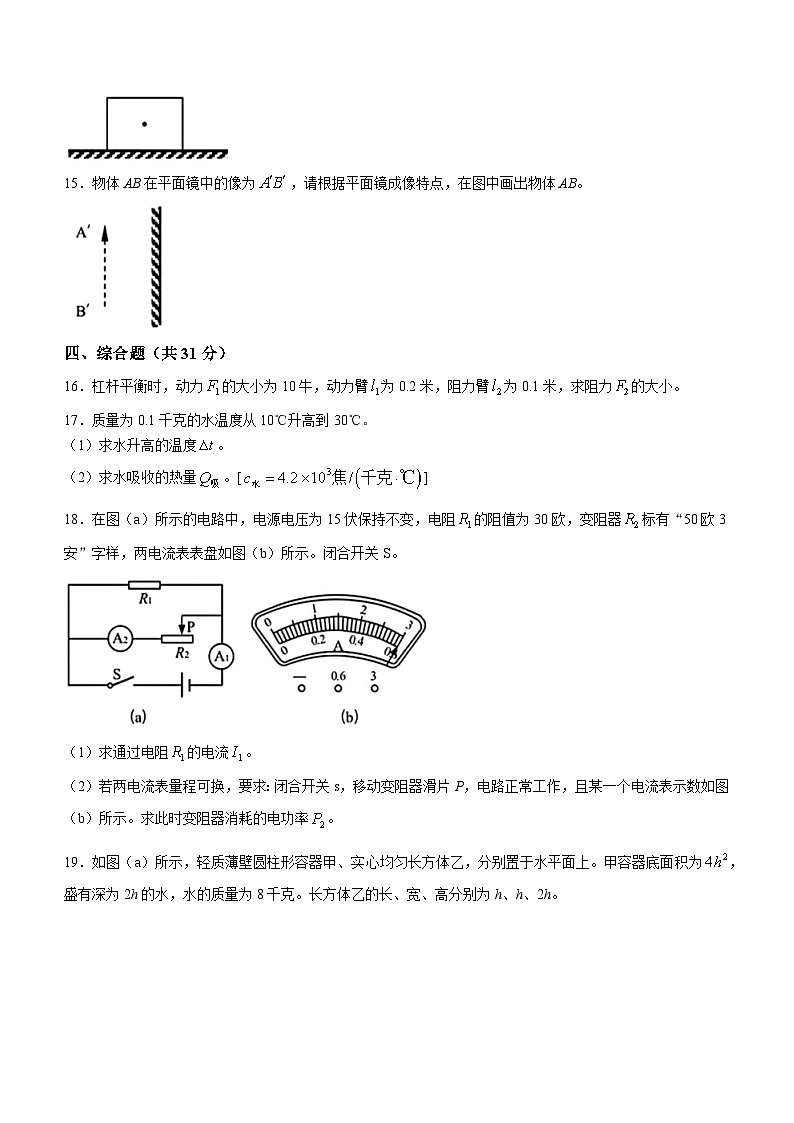

15．物体AB在平面镜中的像为，请根据平面镜成像特点，在图中画出物体AB。
四、综合题（共31分）
16．杠杆平衡时，动力的大小为10牛，动力臂为0.2米，阻力臂为0.1米，求阻力的大小。
17．质量为0.1千克的水温度从10℃升高到30℃。
（1）求水升高的温度。
（2）求水吸收的热量。[]
18．在图（a）所示的电路中，电源电压为15伏保持不变，电阻的阻值为30欧，变阻器标有“50欧3安”字样，两电流表表盘如图（b）所示。闭合开关S。
（1）求通过电阻的电流。
（2）若两电流表量程可换，要求：闭合开关s，移动变阻器滑片P，电路正常工作，且某一个电流表示数如图（b）所示。求此时变阻器消耗的电功率。
19．如图（a）所示，轻质薄壁圆柱形容器甲、实心均匀长方体乙，分别置于水平面上。甲容器底面积为，盛有深为2h的水，水的质量为8千克。长方体乙的长、宽、高分别为h、h、2h。
（1）求水的体积。
（2）求水面下0.1米处水的压强。
（3）若将长方体乙浸没在甲容器水中，水不溢出，水对容器底部压强的变化量为；若将长方体乙顺时针旋转90°，如图（b）所示，乙对地面的压强变化量为；且。求长方体乙的质量。
20．小华做“测定小灯泡的电功率”实验，现有器材：电源（电压为3伏、4.5伏、6伏可调）、待测小灯泡（标有“2.5V”字样）、电流表（表盘如图（a）所示）、电压表、开关各一个，滑动变阻器两个（规格分别为“5Ω 3A”、“10Ω 2A”），导线若干。
小华连接电路，将变阻器连入电路阻值达到最大。闭合开关，将部分数据记录在下表序号1中。经过思考后，他对电路中某一个元件进行了调整。闭合开关，移动滑片到某一位置，将部分数据记录在下表序号2中。继续移动滑片，当小灯泡正常发光时，电流表的指针在序号2的基础上偏转了1小格，此时滑片位置如图（b）所示。
（1）判断小灯正常发光的方法是______。
（2）判断电压表所接入的位置，并说明理由。
（3）判断小灯泡正常发光时所用滑动变阻器规格，并计算小灯泡的额定功率。（需写出解答过程）
参考答案
一、选择题12分
1．B 2．C 3．C 4．A 5．D 6．B
二、填空题24分
7．220 电 复 8．振动 音色 运动 9．大气压 变大 做功 10．1 1.8 0 11．19.6 0.3 9
12．若电流表示数为，电压表示数为0，则短路
若电流表示数，电压表示数为，则短路
13．（1）v与F成反比
（2）相比空载汽车满载时汽车总重力较大，因为压力，所以汽车所受阻力较大。又因为汽车匀速行驶时，受到的牵引力等于阻力，所以牵引力较大；根据第（1）小题结论可知，满载时行驶速度较小。
三、作图题4分
14．大小1分，作用点和方向1分。
15．对称1分，物体1分。
四、综合题30分
16．（4分）杠杆平衡
∴
牛
17．（4分）（1）
（2）焦千克·）千克焦
18．（7分）（1）伏欧安
（2）若电流表为0.6安，伏安瓦
若电流表为3安，安安安安 舍
若电流表为0.6安，安安安
欧欧 舍
若电流表为3安，安安安
19．（1）
（2）
（3）
千克
20．（1）观察到电压表示数为2.5伏。
（2）安欧伏
或安欧伏
电压表不是并联在变阻器两端。
又伏不为1.5伏整数倍，电压表不是并联在电源两端。
电压表并联在小灯泡两端。
（3）伏伏伏
或伏伏伏（不符合题意，舍去）原先伏
当时，。而
原先电源电压太大或滑动变阻器最大阻值太小
调整后，应将伏或欧
若伏
当小灯正常发光时，（3伏伏）/0.32安
=1.5625欧<5欧/2=2.5欧 不符合图（b）所示。
小灯正常发光时，滑动变阻器选用“”。
F（N）
2000
1000
500
400
200
v（m/s）
5
10
20
25
50
序号
电压表示数（伏）
电流表示数（安）
电压表示数与电流表示数的乘积（瓦）
1
2.8
0.34
2
2
0.6
