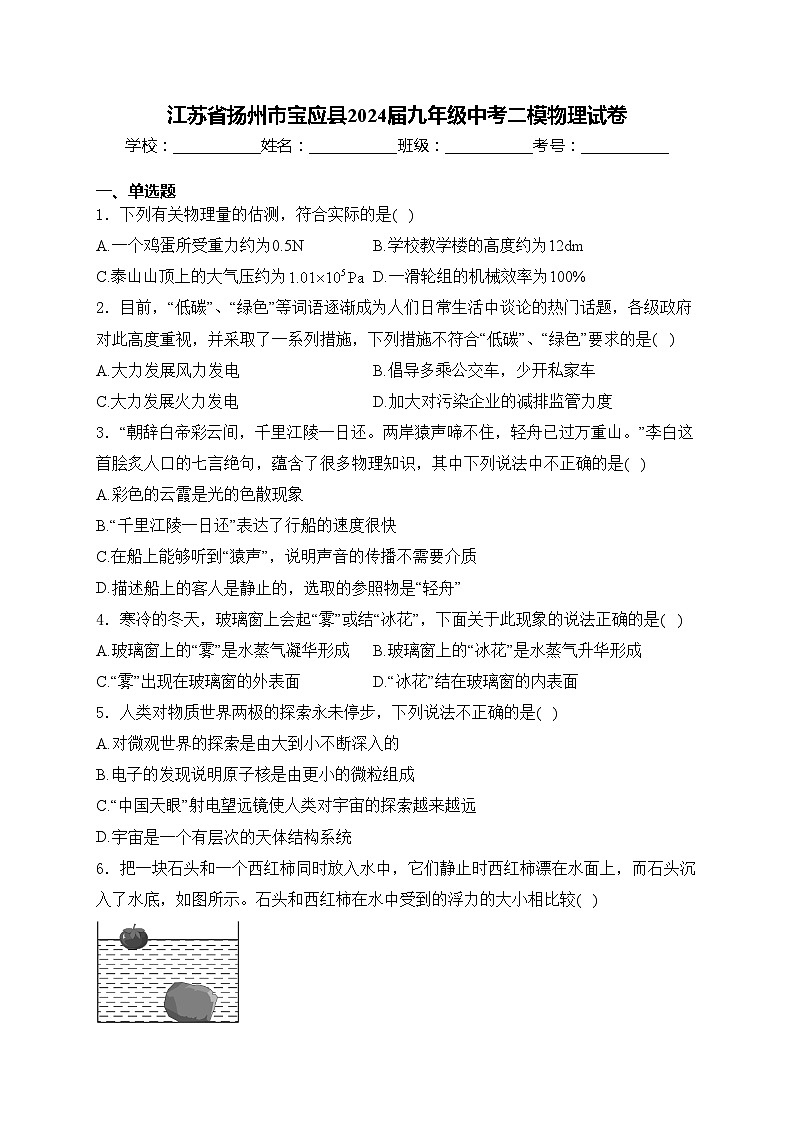

一、单选题
1．下列有关物理量的估测，符合实际的是( )
A.一个鸡蛋所受重力约为0.5NB.学校教学楼的高度约为12dm
C.泰山山顶上的大气压约为D.一滑轮组的机械效率为100%
2．目前，“低碳”、“绿色”等词语逐渐成为人们日常生活中谈论的热门话题，各级政府对此高度重视，并采取了一系列措施，下列措施不符合“低碳”、“绿色”要求的是( )
A.大力发展风力发电B.倡导多乘公交车，少开私家车
C.大力发展火力发电D.加大对污染企业的减排监管力度
3．“朝辞白帝彩云间，千里江陵一日还。两岸猿声啼不住，轻舟已过万重山。”李白这首脍炙人口的七言绝句，蕴含了很多物理知识，其中下列说法中不正确的是( )
A.彩色的云霞是光的色散现象
B.“千里江陵一日还”表达了行船的速度很快
C.在船上能够听到“猿声”，说明声音的传播不需要介质
D.描述船上的客人是静止的，选取的参照物是“轻舟”
4．寒冷的冬天，玻璃窗上会起“雾”或结“冰花”，下面关于此现象的说法正确的是( )
A.玻璃窗上的“雾”是水蒸气凝华形成B.玻璃窗上的“冰花”是水蒸气升华形成
C.“雾”出现在玻璃窗的外表面D.“冰花”结在玻璃窗的内表面
5．人类对物质世界两极的探索永未停步，下列说法不正确的是( )
A.对微观世界的探索是由大到小不断深入的
B.电子的发现说明原子核是由更小的微粒组成
C.“中国天眼”射电望远镜使人类对宇宙的探索越来越远
D.宇宙是一个有层次的天体结构系统
6．把一块石头和一个西红柿同时放入水中，它们静止时西红柿漂在水面上，而石头沉入了水底，如图所示。石头和西红柿在水中受到的浮力的大小相比较( )
A.石头受到的浮力更大些
B.西红柿受到的浮力更大些
C.石头和西红柿受到的浮力一样大
D.无法比较石头和西红柿受到的浮力大小

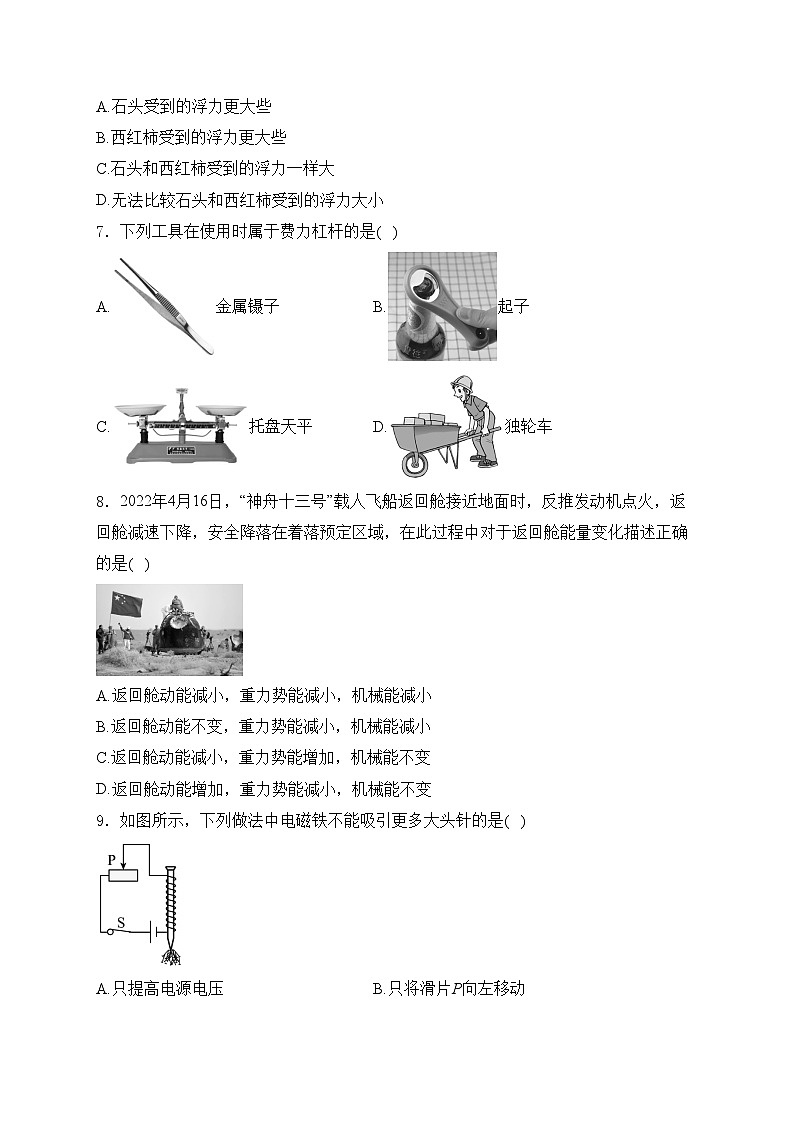

7．下列工具在使用时属于费力杠杆的是( )
A.金属镊子B.起子
C.托盘天平D.独轮车
8．2022年4月16日，“神舟十三号”载人飞船返回舱接近地面时，反推发动机点火，返回舱减速下降，安全降落在着落预定区域，在此过程中对于返回舱能量变化描述正确的是( )

A.返回舱动能减小，重力势能减小，机械能减小
B.返回舱动能不变，重力势能减小，机械能减小
C.返回舱动能减小，重力势能增加，机械能不变
D.返回舱动能增加，重力势能减小，机械能不变
9．如图所示，下列做法中电磁铁不能吸引更多大头针的是( )
A.只提高电源电压B.只将滑片P向左移动
C.只增加螺线管线圈的匝数D.只将铁芯换成同规格的铜芯

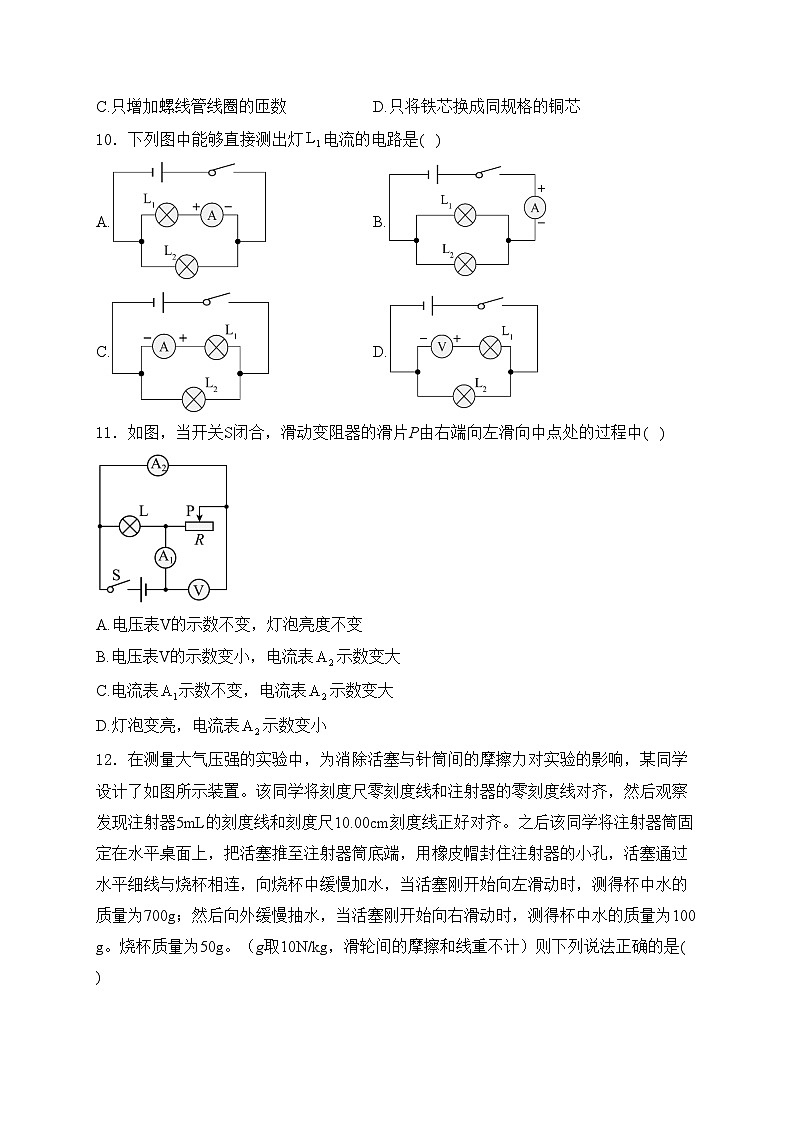

10．下列图中能够直接测出灯电流的电路是( )
A. B.
C. D.
11．如图，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中( )
A.电压表V的示数不变，灯泡亮度不变
B.电压表V的示数变小，电流表示数变大
C.电流表示数不变，电流表示数变大
D.灯泡变亮，电流表示数变小
12．在测量大气压强的实验中，为消除活塞与针筒间的摩擦力对实验的影响，某同学设计了如图所示装置。该同学将刻度尺零刻度线和注射器的零刻度线对齐，然后观察发现注射器5mL的刻度线和刻度尺10.00cm刻度线正好对齐。之后该同学将注射器筒固定在水平桌面上，把活塞推至注射器筒底端，用橡皮帽封住注射器的小孔，活塞通过水平细线与烧杯相连，向烧杯中缓慢加水，当活塞刚开始向左滑动时，测得杯中水的质量为700g；然后向外缓慢抽水，当活塞刚开始向右滑动时，测得杯中水的质量为100g。烧杯质量为50g。（g取10N/kg，滑轮间的摩擦和线重不计）则下列说法正确的是( )
A.活塞向不同方向运动时，它与针筒间的滑动摩擦力大小不同
B.所测得的针筒横截面积为
C.针筒所受摩擦力的大小为6N
D.通过本实验测得的大气压的值为
二、填空题
13．将手机悬吊在玻璃瓶内，用抽气机抽去瓶内的空气。呼叫瓶内手机，这时手机的显示屏上______（能/不能）显示来电信号，______（能/不能）清楚地听到手机的铃声，说明______（电磁波/声音）的传播不需要介质。
14．春光明媚，人们漫步南湖公园，闻到浓郁的花香是因为分子处在______中；看到水中“鱼”比实际鱼的位置变______（深/浅）；地面上铺满了透过林间缝隙形成的光斑，是由于光的______形成的。如图是某人看远处物体时的光线经过眼睛晶状体时的光路图，由图示可知他是______（近视/远视）眼，若他为了看清物体，戴上眼镜是为了物体经过晶状体成的像向______（前/后）移动，若配戴的眼镜镜片中心的厚度为1.7mm，则该镜片边缘的厚度应______（大于/等于/小于）1.7mm。
15．甲、乙两位同学分别骑自行车沿平直公路自西向东行驶，他们运动的图像如图所示，则甲同学骑行的速度为___________m/s；以甲为参照物，乙运动的方向为___________。
16．重力是于地球吸引而产生的，在南半球的人认为受到的重力方向相对所在地面来说竖直向下，同理在北半球的人认为受到的重力方向是______（竖直向下/竖直向上），中国很多地方有“怪坡”景点，在“怪坡”上“车倒爬，水倒流”；科学家实地测量某一怪坡发现，怪坡的“坡顶”比“坡底”还要低，但受周围参照物的影响产生了错觉，由此可见，科学测量才能弄清真相，如图所示，车轮在此怪坡上受到重力的方向应为______（A/B/C/D）。
17．在国家“光伏扶贫”项目中，小明家安装了太阳能发电系统，白天太阳能电池板发电，向电网提供电能，太阳能属于______________(选填“可再生”或“不可再生”)能源；中午时段，太阳能电池板的输出电压为500 V，输出电流为20 A，10 h可以为电网提供电能______kW· h；这些电能可供额定功率为2000 W的热水器正常工作_______h。
18．用热水袋取暖是利用______的方法改变物体的内能；汽车发动机用水作冷却剂，是利用了水的______较大的性质；一辆汽车的水箱中10kg水，如果这些水的温度升高了50℃，则水吸收的热量是______J．【】
19．小明为抽屉设计了一个简易防盗报警器，并将它安装在抽屉内。报警器原理图如图，光敏电阻的阻值随光照射强度的增大而变小。合上抽屉时，电磁铁磁性________（选填增强/减弱/不变），为了使电铃更容易响起，可将的阻值________（选填增大/减小）
20．如图所示为多功能飞行器，它具有4个独立旋翼，均可通过无线电进行遥控，在拍摄调查、无人配送等方面具有广阔的前景。某快递公司的一架质量为2kg的无人机载着质量为6kg的货物停在地面上，支架与地面的总接触面积为，则：（）
（1）无人机载货停放在地面上时，对地面的压强是______Pa，匀速上升时受到的升力为__________；
（2）该机每个旋翼的电动机额定功率为30W，额定电流为2A，为了保证4个旋翼均能正常工作，则所配电池的电压为_________V，电池此时工作的电流为_________A；
（3）若这块电池的容量为5000mA·h，电能的80%用于飞行，则充满电后，飞行过程中电池可提供能量________J，若该飞行器最多能持续飞行0.6h，飞行时的实际功率为______W。
21．阅读材料，回答问题
超级镜子发电站
我国用熔盐和1.2万块镜子，建成亚洲第一发电站——甘肃敦煌100MW熔盐塔式太阳能光热电站如图甲所示，该发电站通过电脑控制镜子的反射方向，持续地将太阳光聚集在塔顶的吸热器上，加热其中的熔盐，使其温度升高。高温熔盐向下流入温度为565℃的高温熔盐罐，热泵将它打入蒸汽发生器，与其中的冷水进行热交换，产生高温高压的水蒸气，水蒸气推动汽轮机带动发电机发电。经过蒸汽发生器后的熔盐，降温回到低温熔盐罐，从而循环下去。该电站的两个熔盐罐中共存储3万吨熔盐（熔点为210℃），白天高温熔盐罐把能量储存起来，夜晚再把罐中的高温熔盐释放出来发电，可以实现24小时稳定电力输出。
请回答：
（1）高温熔盐罐利用熔盐储存___________。高温熔盐进入蒸汽发生器，通过___________（做功/热传递）方式使冷水变成高温高压水蒸气，推动汽轮机带动发电机发电；
（2）低温熔盐罐的温度应___________（>/<）210℃；
（3）该发电站正常工作24h，可发电___________度；
（4）从图乙中可以看出，镜子大致以吸热塔为中心依次排列，吸热塔南面的镜子较少，北面的较多。请你结合图丙情形分析，在南面和北面同样的镜子a和b，___________反射到吸热塔的光能更多。
三、作图题
22．将一木块放在斜面上，木块静止，请你画出斜面受到的压力示意图。
23．如图，S为光源，画出光线a的反射光线和S在平面镜中的像。
24．将图中家庭电路的保险丝（虚框内一处接保险丝“”，另一处用导线连接）和照明电路补充完整。
四、计算题
25．如图所示，某工人利用滑轮组将一个工件沿水平地面匀速拉动到加工点。拉动过程中，工人对绳的拉力始终沿竖直方向，工人所用拉力为100N，两个动滑轮的质量共为10kg，绳重、绳与滑轮之间的摩擦均忽略不计，g取10N/kg。求：
（1）工件移动过程中，地面对工件摩擦力的大小；
（2）滑轮组在此次工作中的机械效率。
26．下面的图表是从某台电热饮水机说明书上收集到的信息。经分析得知，当开关S闭合时，饮水机处于加热状态，S断开时，饮水机处于保温状态。为了测量它加热时的实际功率，小明断开其它所有用电器，只将该饮水机接入家庭电路中，闭合开关S，测得热水箱中的水从20℃升高到100℃，所用时间为7.5min，同时观察到家中标有“1200r/kW·h”字样的电能表转盘转过120转（r）。根据以上信息，求
（1）电阻的阻值（不考虑温度对阻值的影响）；
（2）饮水机加热时的实际功率；
（3）饮水机此加热过程中的热效率。
五、实验题
27．小明买了蜡烛做以下物理小实验：
（1）如图甲所示，小明用塑料薄膜蒙住杯口，拍打薄膜发出声音，烛焰晃动，说明声音具有______；当在纸杯底部开一尺寸较小的圆孔时，将在薄膜上看到一个烛焰的像，若要使像变小，可以使小孔______蜡烛（靠近/远离）。
（2）如图乙所示，小明用蜡烛探究平面镜成像的特点时，将点燃的蜡放在玻璃板前面，小明还需要一支与A完全相同的蜡烛B，实验中蜡烛B______（需要/不需要）点燃；小明用吸管沿着图示方向对着蜡烛A的左侧吹气，他将看到烛焰的像向______（左/右）偏。
（3）如图丙所示，小明用蜡烛探究凸透镜成像规律，此时光屏上恰好成清晰的像，此时物距u为______cm，小明拿来一个眼镜片放在图中的凸透镜前，光屏上的像变模糊了，当他将蜡烛适当向左移动时像又清晰了，由此可判断眼镜片是______（近视/远视）眼镜片。若保持蜡烛、光屏如图丙所示位置不动，要在光屏上得到放大清晰的焰像，应将凸透镜移至______cm刻度处。
（4）如图丁所示，小明把一根蜡烛截成长度不同的两段，竖立在轻质杠杆的两边（支点在中点），调整杠杆水平平衡。若同时点燃蜡烛（设燃烧速度相同），则杠杆______（左端下沉/右端下沉/仍保持平衡/无法判断）。
28．萱萱利用如图甲所示的装置探究某物质熔化时温度的变化规律。
（1）安装实验器材时，萱萱应按照________（选填“自上而下”或“自下而上”）的顺序进行。
（2）测量过程中，温度计在某一时刻的示数如图乙所示，此时的温度为________℃；
（3）该物质的温度随加热时间变化的图象如图丙所示，则当加热到第8min时；试管中物质所处的状态是________（选填“固态”、“液态”或“固液共存态”），该物质的熔化过程的特点是继续吸热但温度不变，则此物质为_______（选填“晶体”或“非晶体”）。
29．在“测量盐水密度”的实验中，小琪同学设计了如下实验步骤：
（1）调好天平，测出空烧杯的质量为30g；
（2）在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量，如图所示，则烧杯内盐水的质量为________g；
（3）再将烧杯中的盐水倒入量筒中（如图乙所示），读出体积为________mL，算出盐水的密度；
（4）小组共同研究后，认为以上实验方法所测结果并不准确。于是该小组同学在以上步骤后补充测量了________结合有关实验数据即可算出盐水的密度了；
（5）小琪想继续用本实验的器材及细绳测出一颗实心玻璃球的密度。查阅资料知：玻璃密度一般在之间。他们先用天平测出其质量为13.2g，再结合本实验的量筒和盐水_____（选填“能”或“不能”）测出玻璃球的密度。
30．小明同学用吸管制作了一个简易的密度计。
（1）他取来一根长度为20.00cm的吸管并将底端密封，将一定数量的小钢珠放入吸管内作为配重，使其能够竖直漂浮在水中，如图甲所示。在吸管上标出水面的位置，测出该位置到吸管底端的距离为；
（2）吸管横截面积为S，在水中漂浮时它所受重力与浮力相等，所以；若漂浮在其他液体中，则浸入的深度为h，此时，由以上两式可得：。
（3）根据上式的数量关系，补全表格中的数据。（结果保留两位小数，）
（4）根据表中的数据，小明在吸管上标出对应的刻度线，刻度线分布__________（选填“是”或“不是”）均匀的，此密度计所能标注的最小密度值为__________；
（5）为了检验小明制作的密度计是否准确，小华将密度计放在密度为的煤油中，为了用更少的煤油完成实验，小华应该选择图乙四种圆柱形容器（已知A和B容器的深度为10cm，C和D容器的深度为22cm。容器的横截面积均满足测量需求）中的__________容器。在密度计逐渐浸入煤油的过程中，密度计底端所受压强越来越__________；
（6）利用多种液体检验后，小华认为小明制作的密度计比较准确，于是用另一根长度相同且较细的吸管制作了等质量的密度计。小华直接将小明的数据标在自己制作的密度计上，若用小华的密度计来测量液体密度，测量值将__________（选填“大于”“等于”或“小于”）液体密度的真实值。
31．在测量额定电压为2.5V的小灯泡的电功率实验中，电源是三节新干电池；
（1）请用笔画线代替导线将图甲中的电路连接完整，使滑片向右移动时小灯泡变亮______；
（2）小刚正确连接电路并规范地操作，闭合开关时他发现：灯泡L不发光，电流表和电压表均有较小的示数，下一步的操作是______；
（3）解决问题后，闭合开关S，移动滑片P到某一位置时，电压表示数如图乙所示为______V；若想测量小灯泡的额定功率，应将滑片P向______（“左”或“右”）端移动，使电压表的示数恰好为2.5V，并记下此时电流表的示数；
（4）移动滑片P，记录下多组对应的电压表和电流表的示数，并绘制成如图丙所示的图像，根据图像信息，可计算出小灯泡的额定功率是______W；
（5）细心的小刚发现通过小灯泡的电流与它两端的电压不成正比，其原因是______；
（6）通过分析图丙，小刚得出小灯泡的“实际电压是额定电压一半时的电功率和“实际电流是额定电流一半时的电功率”的大小关系为______（“>”、“<”或“=”）。
参考答案
1．答案：A
解析：
2．答案：C
解析：
3．答案：C
解析：
4．答案：D
解析：
5．答案：B
解析：原子是由原子核和电子组成的，电子的发现说明原子是由更小的微粒组成的，B错误.
6．答案：A
解析：把一块石头和一个西红柿同时放入水中，它们静止时西红柿漂在水面上，而石头沉入了水底，西红柿排开的水的体积小于石头排开的水的体积，根据阿基米德原理可知，石头受到的浮力大。
故选：A。
7．答案：A
解析：
8．答案：A
解析：
9．答案：D
解析：A.只提高电源电压，通过电磁铁的电流变大，磁性增强，可以吸引更多的大头针，故A不符合题意；
B.只将滑片P向左移动，滑动变阻器连入电路的电阻变小，通过电磁铁的电流变大，磁性增强，可以吸引更多的大头针，故B不符合题意；
C.只增加螺线管线圈的匝数，在电流一定时，电磁铁磁性增强，可以吸引更多的大头针，故C不符合题意；
D.只将铁芯换成同规格的铜芯，由于铜不能被磁化，电磁铁磁性将减弱，不能吸引更多大头针，故D符合题意。
故选D。
10．答案：C
解析：
11．答案：A
解析：开关闭合后，小灯与变阻器并联，电压表测量并联电路两端电压，其数值等于电源电压，是固定不变的。电流表测量通过变阻器的电流，变阻器两端电压不变，其滑片向左滑动时，使其连入电路中的电阻减小，通过变阻器的电流变大，故电流表示数变大。小灯两端电压及小灯电阻不变，故通过小灯的电流不变，小灯的亮度不变；电流表测量干电流，它等于通过小灯电流与变阻器电流的和；故示数变大。故A符合题意；BCD不符合题意。
故选A。
12．答案：D
解析：
13．答案：能；不能；电磁波
解析：
14．答案：不停的无规则运动；浅；直线传播；近视；后；大于
解析：
15．答案：4；向西
解析：
16．答案：竖直向下；C
解析：
17．答案：可再生；100；50
解析：
18．答案：热传递；比热容（比热）；
解析：
19．答案：减弱；减小
解析：
20．答案：（1）；80；（2）15；8；（3）；100
解析：
21．答案：（1）内能；热传递；（2）>；（3）；（4）b
解析：（1）根据题意知，发电站利用镜子将太阳光聚集在塔顶的吸热器上，加热其中的熔盐，使其温度升高。高温熔盐向下流入温度为565℃的高温熔盐罐，故高温熔盐罐利用熔盐储存能量。
改变物体内能的方法是做功和热传递。高温熔盐向下流入温度为565℃的高温熔盐罐，热泵将它打入蒸汽发生器，与其中的冷水进行热交换，产生高温高压的水蒸气，水蒸气推动汽轮机带动发电机发电。故高温熔盐进入蒸汽发生器，通过热传递方式使冷水变成高温高压水蒸气，推动汽轮机带动发电机发电。
（2）晶体熔化的条件是达到熔点继续吸热。熔盐熔点为210℃，故低温熔盐罐的温度应>210℃。
（3）该发电站正常工作24h，可发电
（4）根据光反射时，反射角等于入射角，因太阳光从吸热塔南面射来，要使反射光线射到吸热器上，若镜子在吸热塔南面，太阳光射到镜面的入射角较大，则反射角也较大，这就使反射光线不容易射到吸热器上。故在南面和北面同样的镜子a和b，b反射到吸热塔的光能更多。
22．答案：
解析：压力的作用点在斜面上，从作用点起，垂直斜面画线段，在线段的末端画上箭头表示力的方向，如图所示：
23．答案：
解析：过S点作平面镜的垂线，取等距离得到S'，连接S'和入射点作出反射光线，注意辅助线为虚线，如图所示
24．答案：
解析：家庭电路中，为了保证安全，开关、保险丝应该安装在火线上，保证断电时切断火线。根据灯泡的右侧开关与火线相连，确定上方的导线是火线，保险丝应该安装在火线上，如图：
25．答案：（1）；（2）
解析：（1）两个滑轮的总重力为
由图可知，由4段绳子吊着动滑轮，工件左边是一个定滑轮，不改变拉力大小，只改变拉力方向，所以滑轮组下端受到的拉力等于工件受到的摩擦力，工件移动过程中，地面对工件摩擦力的大小为
（2）滑轮组在此次工作中的机械效率为
26．答案：（1）；（2）；（3）
解析：（1）当开关S闭合时，饮水机处于加热状态，此时只有工作，电阻的阻值为
（2）测量时，饮水机消耗的电能为
饮水机加热时的实际功率为
（3）水箱中水的质量为
水吸收的热量为
饮水机此加热过程中的热效率为
27．答案：（1）能量；远离；（2）不需要；左；（3）30；近视；37；（4）左端下沉
解析：（1）声音具有能量，小明在纸杯底部开一圆孔，用塑料薄膜蒙住杯口，拍打薄膜发出声音，烛焰晃动，说明声音具有能量。
当圆孔的尺寸开得较小时，将在薄膜上看到一个烛焰的像，其原理相当于小孔成像，是光的直线传播形成的，所以要使像变小，应该使小孔远离蜡烛。
（2）一支蜡烛放在玻璃板前面并点燃，另一支放在玻璃板后面，不需要点燃，若点燃，则不易区分B和A的像。
由于像与物关于镜面对称，所以小明用吸管沿着图示方向对着蜡烛A的左侧吹气，他将看到A烛焰的像向左偏。
（3）根据图丙可知，此时物距
将蜡烛适当向左移动，此时物距变大，像距变小，说明该眼镜对光线具有发散作用，由此可判断小明戴的是凹透镜，凹透镜可以矫正近视眼，所以该眼镜是近视眼镜。
由图可知，此时像距等于
若保持蜡烛、光屏如图丙所示位置不动，要在光屏上得到放大清晰的焰像，即物距应该位于一倍焦距与二倍焦距之间，即像距变为现在的物距，物距
所以应该将凸透镜移至37cm处。
（4）由图可知，此时杠杆处于平衡状态，左侧力臂小于右侧力臂，则根据杠杆平衡条件可知，左侧蜡烛的重力大于右侧蜡烛的重力，因，；蜡烛燃烧速度相同，过一段时间后，蜡烛减少的质量Δm相同，减少的重力ΔG相同，左边，右边，根据杠杆平衡条件可知
由于，故
即左边力与力臂的乘积大于右边力与力臂的乘积，杠杆不再平衡，左端下沉。
28．答案：（1）自下而上；（2）69；（3）固液共存态；晶体
解析：（1）酒精灯需要用外焰加热，所以需要先放好酒精灯，再固定最下面铁圈的位置，最后调整温度计的高度。故安装实验器材时，需要按照自下而上的顺序。
（2）该温度计的分度值为1℃，则此时示数为69℃。
（3）由图丙可知，加热到第8min时，该物质继续吸热，但温度保持不变，说明此过程正在熔化，处于固液共存状态，此时的温度为该物质的熔点，该物质为晶体。
29．答案：（2）77；（3）70；（4）倒出盐水后烧杯的质量；（5）能
解析：（2）由甲图知，天平的分度值为0.2g，其示数为
则烧杯内盐水的质量为
（3）由图乙知，量筒的分度值为1mL，其示数为70mL。
（4）为了使所测盐水的质量更准确，应测量倒出盐水后烧杯的质量。
（5）由可得盐水的密度
盐水的密度小于玻璃的密度，故能用盐水和量筒测出玻璃球的体积，根据可得玻璃的密度。
30．答案：（3）8.33（4）不是；0.5（5）D；大（6）小于
解析：（3）根据
得当液体的密度为时，浸入液体的深度为
（4）根据
得
可知：h和是反比例函数，所以，刻度分布不是均匀的；当液体密度最小时吸管全部浸没，吸管处于悬浮状态，浮力等于重力，即
液体的最小密度为
（5）由表格数据知，密度计在煤油中时，浸没的深度为，所以应选择高度大于，所以容器不合适；为了用更少的煤油完成实验，根据
知需要横截面积小的容器，故D容器最符合题意。
故选D。
在密度计逐渐浸入煤油的过程中，深度变大，由知密度计底端所受压强越来越大。
（6）等质量较细的密度计，横截面积小，漂浮在液体中受到的浮力不变，排开液体的体积不变，浸入的深度变大，若按照较粗密度计的刻度值标注，所测密度值偏小。
31．答案：（1）见解析；（2）移动滑片，观察小灯泡是否发光；（3）1.7；右；（4）0.625；（5）灯丝的电阻随温度的升高而增大；（6）>
解析：（1）因为在本实验中滑动变阻器应串联在电路中，由题滑片向右移动时灯泡变亮，说明向右移动滑片电路中的总电阻减小，即滑动变阻器接入电路的电阻变小，则滑动变阻器应接入电路的电阻是右下接线柱，电路连接如下图所示：
（2）连好电路后，闭合开关，但电流表、电压表均有较小示数，电路为通路，发现小灯泡不亮，说明可能是电路中的电流过小，接下来应进行的操作是：移动滑动变阻器的滑片，观察小灯泡是否发光。
（3） 如图所示，图乙中电压表选用小量程，分度值为0.1V，示数为1.7V，小于灯泡的额定电压2.5V，应增大灯泡的电压，根据串联电路电压的规律，应减小滑动变阻器的电压，由分压原理可知，应减小滑动变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为灯泡的额定电压2.5V。
（4）根据图丙所示的小灯泡电流随电压变化的关系图像可知，灯在额定电压2.5V时的电流为0.25A，则小灯泡的额定功率是
（5）由图丙可知图线不是过原点直线，所以通过小灯泡的电流与它两端的电压不成正比，也即是说灯泡电阻不是定值；这是因为小灯泡的实际电压越大，实际功率越大，小灯泡越亮，小灯泡的温度越高，则小灯泡的电阻随温度的升高而变大。
（6）当小灯泡的实际电压是额定电压一半时，由图丙可知此时的实际电压为1.25V，对应的电流约为0.175A，此时灯泡的电功率为
当小灯泡的实际电流是额定电流一半时，此时的电流为0.125A，由图丙可知此时的电压值约为0.75V，此时灯泡的电功率为
所以。
热水箱容量
1L
额定电压
220V
加热时额定功率
880W
液体密度
0.8
0.9
1.0
1.1
1.2
浸入深度
12.50
11.11
10.00
9.09
__________
