2024年江苏省无锡市中考三模物理试题（学生版+教师版）
展开
这是一份2024年江苏省无锡市中考三模物理试题（学生版+教师版），文件包含2024年江苏省无锡市中考三模物理试题教师版docx、2024年江苏省无锡市中考三模物理试题学生版docx等2份试卷配套教学资源，其中试卷共40页， 欢迎下载使用。
2024.5

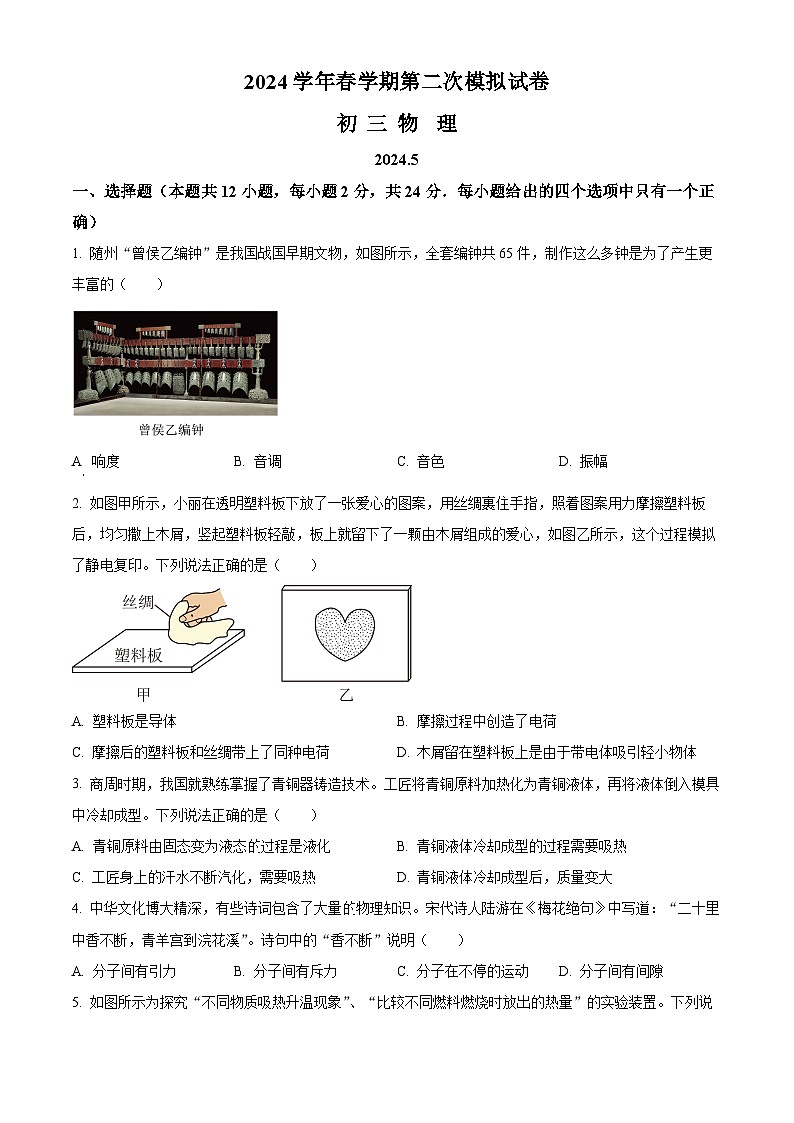

一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个正确）
1. 随州“曾侯乙编钟”是我国战国早期文物，如图所示，全套编钟共65件，制作这么多钟是为了产生更丰富的（ ）
A 响度B. 音调C. 音色D. 振幅
2. 如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。下列说法正确的是（ ）
A. 塑料板是导体B. 摩擦过程中创造了电荷
C. 摩擦后的塑料板和丝绸带上了同种电荷D. 木屑留在塑料板上是由于带电体吸引轻小物体
3. 商周时期，我国就熟练掌握了青铜器铸造技术。工匠将青铜原料加热化为青铜液体，再将液体倒入模具中冷却成型。下列说法正确的是（ ）
A. 青铜原料由固态变为液态过程是液化B. 青铜液体冷却成型的过程需要吸热
C. 工匠身上的汗水不断汽化，需要吸热D. 青铜液体冷却成型后，质量变大
4. 中华文化博大精深，有些诗词包含了大量物理知识。宋代诗人陆游在《梅花绝句》中写道：“二十里中香不断，青羊宫到浣花溪”。诗句中的“香不断”说明（ ）
A. 分子间有引力B. 分子间有斥力C. 分子在不停的运动D. 分子间有间隙

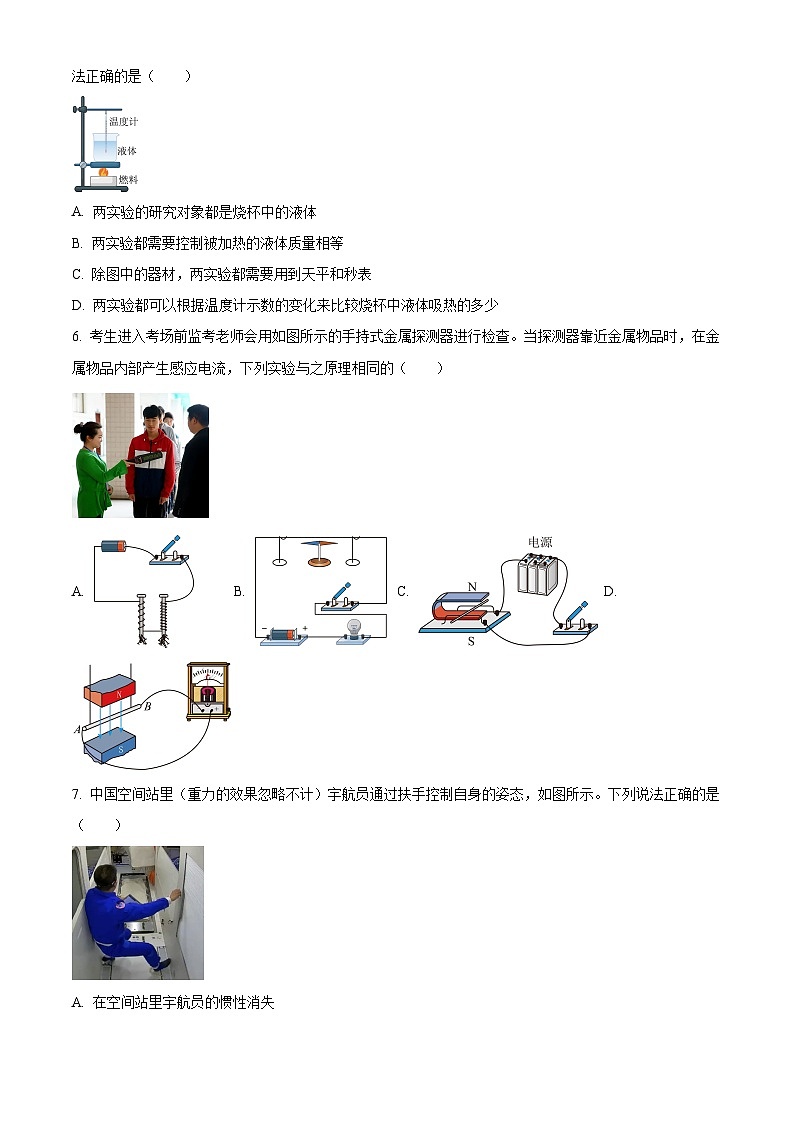

5. 如图所示为探究“不同物质吸热升温现象”、“比较不同燃料燃烧时放出的热量”的实验装置。下列说法正确的是（ ）
A. 两实验的研究对象都是烧杯中的液体
B. 两实验都需要控制被加热的液体质量相等
C. 除图中的器材，两实验都需要用到天平和秒表
D. 两实验都可以根据温度计示数的变化来比较烧杯中液体吸热的多少
6. 考生进入考场前监考老师会用如图所示的手持式金属探测器进行检查。当探测器靠近金属物品时，在金属物品内部产生感应电流，下列实验与之原理相同的（ ）
A. B. C. D.
7. 中国空间站里（重力的效果忽略不计）宇航员通过扶手控制自身的姿态，如图所示。下列说法正确的是（ ）
A. 在空间站里宇航员的惯性消失

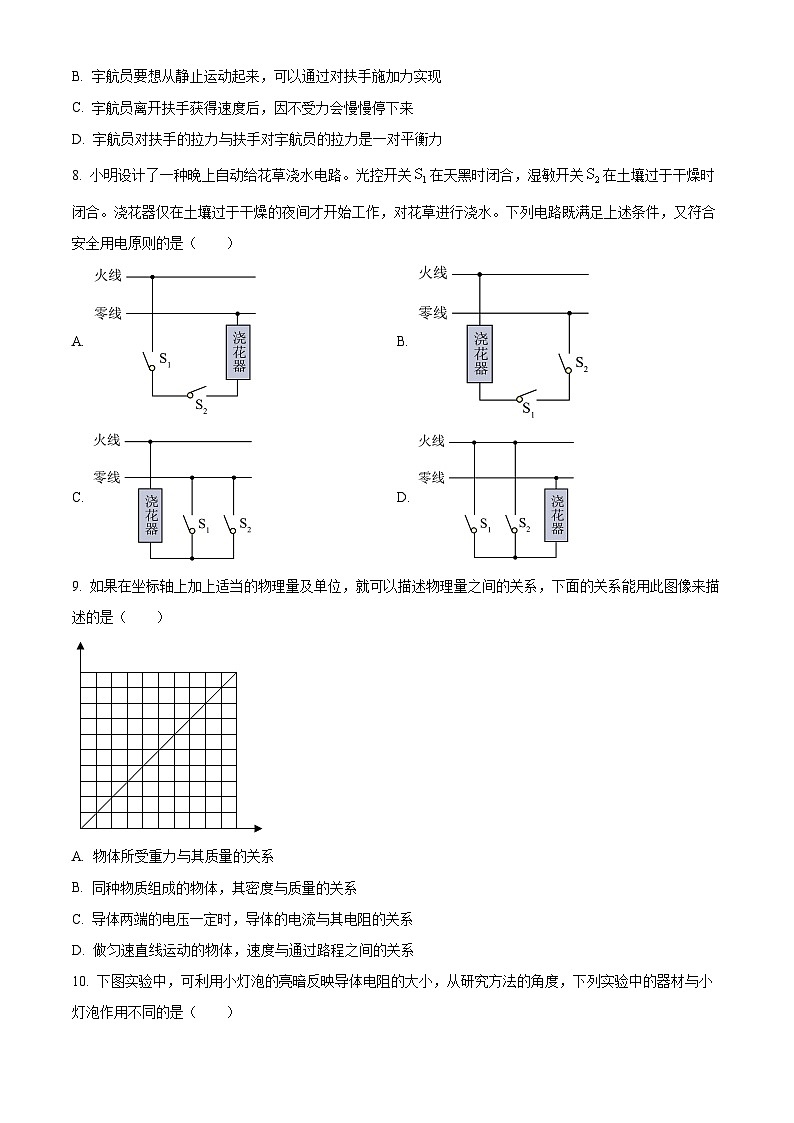

B. 宇航员要想从静止运动起来，可以通过对扶手施加力实现
C. 宇航员离开扶手获得速度后，因不受力会慢慢停下来
D. 宇航员对扶手的拉力与扶手对宇航员的拉力是一对平衡力
8. 小明设计了一种晚上自动给花草浇水电路。光控开关在天黑时闭合，湿敏开关在土壤过于干燥时闭合。浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。下列电路既满足上述条件，又符合安全用电原则的是（ ）
A. B.
C. D.
9. 如果在坐标轴上加上适当的物理量及单位，就可以描述物理量之间的关系，下面的关系能用此图像来描述的是（ ）
A. 物体所受重力与其质量的关系
B. 同种物质组成的物体，其密度与质量的关系
C. 导体两端的电压一定时，导体的电流与其电阻的关系
D. 做匀速直线运动的物体，速度与通过路程之间的关系
10. 下图实验中，可利用小灯泡的亮暗反映导体电阻的大小，从研究方法的角度，下列实验中的器材与小灯泡作用不同的是（ ）
A. “探究动能大小与哪些因素有关”中的小木块
B. “研究重力势能大小与哪些因素有关”中的小木块
C. 空气压缩引火仪中的棉花
D. “探究影响电流热效应因素”中的煤油
11. 一只木箱放在水平地面上，地面上各处粗糙程度相同．对木箱施加一个方向不变的水平推力F(如图甲)；F的大小与时间t的关系、木箱的运动速度v与时间t的关系图象如图乙所示．以下说法正确的是
A. 在第一个2s内木箱所受摩擦力为2N
B. 在第二个2s内木箱所受摩擦力为3N
C. 在第一个2s内推力F对木箱所做的功为2J
D. 在第三个2s内推力F对木箱做功的功率为8W
12. 如图所示，一轻质弹簧左端固定，右端系一小物块，物块与水平面的最大静摩擦力和滑动摩擦力都为f，弹簧无形变时，物块位于O点．每次都把物块拉到右侧不同位置由静止释放，释放时弹力F大于f，物体沿水平面滑动一段路程直到停止。下列说法中正确的是（ ）
A. 释放时弹性势能等于全过程克服摩擦力做的功
B. 每次释放后物块速度达到最大的位置保持不变
C. 从开始释放到运动到O点，速度一直在减小
D. 物块到达O点时速度最大
二、填空题（本题共12小题，每空1分，共36分）
13. 如图所示，用刻度尺测量木块的长度，测量值为 ___________cm。
14. 小王同学测量小石块的密度时天平与量筒的示意图，天平调节平衡时指针位置如图甲所示，此时应将平衡螺母向__________移动，直至天平平衡。根据图乙，丙可得小石头的质量为___________g。密度为 ____________________kg/m3。
15. 通过观察比较图中两次实验，液体内部压强的大小 ______（选填“相等”或“不相等”），可知液体内部的压强与容器的形状 ______（选填“有关”或“无关”）。
16. 嫦娥五号返回器用类似“打水漂”的方式着陆地球（动力装置关闭），其着陆过程的部分轨迹简化为如图所示。AB段返回器的动能______________；CD段返回器的机械能______________（均选填“变大”“不变”或“变小”），着陆过程中返回器受到______________（选填“平衡力”或“非平衡力”）作用。
17. 生活中我们经常可以看到的广告投影灯，其内部结构如图所示。为了在地面上得到更大的广告图像，使投影灯______（选填“靠近”或“远离”）地面，同时凸透镜应该________（选填“向外伸”、“向内缩”或“保持不动”）。
18. 2023年5月28日，中国东方航空使用中国商飞全球首架交付的C919 大型客机，从上海虹桥机场飞往北京首都机场，开启了国产大飞机C919的全球首次商业载客飞行，如图所示。飞机在升空过程中，乘客相对于座椅是 _____（选填“静止”或“运动”）的；此时机翼 _____方（选填“上”或“下”）的空气流速快，压强小；随着海拔高度的升高，外界大气压强 _______（选填“变大”、“变小”或“不变”）。
19. 2021年5月15日，我国“天问一号”火星探测器稳稳降落火星，探测器经过气动减速等一系列减速措施后，再经过反推发动机进行动力减速，缓速下降后抵达火星表面，如图所示。
（1）反推发动机利用了 _______大的燃料，动力减速阶段向 _________（选填“运动方向”或“运动反方向”）喷射高速气体，以获得制动力；
（2）火星探测器采用太阳能电池供电，太阳能属于 _____（选填“可再生”或“不可再生”）能源。
20. 小明用如图甲所示装置探究平面镜成像的特点。
（1）观察光屏上有无蜡烛的像，这样做的目的是确定像的 _______；
（2）B和蜡烛A的像完全重合说明像和物 _________；
（3）其他小组使用跳棋完成实验时，发现棋子M的像M′偏暗，于是进行了如图乙所示的几种操作，a是对着棋子M照射，b和c都是对着像M'照射，a、b、c三种操作中，观察到M的像最亮的是 _____。
21. 如图甲所示，为某实验小组进行的“某物质的凝固特点”的实验图像。
①根据图像可知该物质为___________（选填“晶体”或“非晶体”）；
②第15min时该物质处于___________（选填“固态”、“液态”或“固液共存态”）；
③若将装有冰水混合物的试管放入正在熔化的该物质中（如图乙所示），则试管内冰的质量将___________（选填“增多”、“减小”或“不变”），不考虑与空气的热传递。
22. 筒车是一种以水流作动力来取水的机械，如图甲所示。若接水槽离取水处高3m，水轮上有12个取水筒，一个取水筒每次可取水5kg，筒车旋转一周所用时间为60s。水流冲击的动能转化为筒车转动的动能和筒内水的_________能。若水流冲击筒车的功率为50W，求筒车匀速旋转一周取水的机械效率是_______%。提升重物还可以使用滑轮组。如图乙所示，工人用滑轮组匀速提升重800N的货物，所用的拉力F为500N，货物在50s内匀速上升5m，拉力做功的功率是_______W，滑轮组的机械效率是_______%。
23. 图甲为一种家用储水式电热水器，容积为60L，功率为2 kW，主要由箱体、制热、控制和进出水系统组成，其内部结构如图乙所示。解答下列问题。
（1）电热水器的外壳和内胆之间所用的保温材料，从节能方面看，应具有 _______（填“绝热”或“导热”）性能。储水腔内出水管的位置比进水管高，因热水密度比冷水小，故储水腔内 _____（填“热”或“冷”）水在上。在水压作用下，热水通过位置较高的出水管口不断流出；
（2）储水腔储满水时，将这些水由20℃加热到预设温度70℃，需要吸收的热量为 _____________J；（已知，）
（3）制热系统工作0.5h消耗 _____kW∙h的电能。
24. 如图所示是“焦耳定律”的实验。小刚同学设计并连接了如图所示的电路，则他是为了探究电流产生的热量与__________（电流/电阻）的关系；图中装置_______（填“甲”、“乙”、“丙”）U形管两边液面高度差最小。
25. 如图甲，R0为定值电阻，灯L标有“3V 1.5W”字样，电源电压U总保持不变。闭合开关S，滑动变阻器R的滑片从某一位置移到某一端的过程中，其接入电路的电阻改变了ΔR，电路消耗的总功率改变了ΔP，同时三只电表示数均发生变化。图乙中有OA、AB和BC三段图像，其中有两段反映了上述滑片移动过程中电压表V1和V2示数与电流表A示数的对应关系。
（1）滑动变阻器R接入电路的电阻改变量ΔR大小为________Ω；
（2）电源电压U等于________V；
（3）电路消耗的总功率改变量ΔP大小为___________W。
三、解答题（本题共6小题，共40分．其中26、30题应写出必要的解题过程）
26. 如图所示，作出光从水中射向空气时大致的折射光线，并标出折射角。
27. 如图所示，画出杠杆所受阻力，以及在A点施加的能使杠杆静止在图示位置的最小动力。
28. 磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感线的方向。
29. 某卫生间马桶水箱的进水调节装置如图甲所示，图乙为其结构示意图，浮臂AB可视为绕O点转动的杠杆，OA＝8cm，OB＝2cm，A端通过细连接杆AC与柱状浮筒连接，浮筒质量为50g，B端通过细连接杆BD与圆饼状止水阀连接，止水阀上下表面积与进水管口面积均为0.2cm2。当水箱中无水或水量较少时，止水阀打开，水从进水管流进水箱。水位达到一定高度时，浮筒推动杠杆，使止水阀刚好堵住进水管，停止进水，此时AB处于水平位置，连接杆竖直，大气压强p0＝1.0×105 Pa，进水管中水压p＝4.0×105 Pa。除浮筒外其它装置所受重力不计，忽略所有摩擦。则刚停止进水时；
（1）浮筒受重力多大；
（2）进水管中的水对止水阀的压力；
（3）浮筒排开水的体积。
30. 小明用如图所示装置做“探究杠杆的平衡条件”实验。
（1）安装好装置后，杠杆在图甲所示位置静止，杠杆处于______（选填“平衡”或“非平衡”）状态，为使其在水平位置平衡，应将平衡螺母向______调节，这样做的目的是为了______；
（2）如图乙所示，杠杆调节平衡后，在A处悬挂3个钩码，每个钩码重0.5N，如果在B处施加一个拉力使杠杆在水平位置再次平衡，施加的最小拉力为______N；
（3）得到实验结论后，小明制作了图丙所示装置，轻质杠杆可绕O转动，A点悬挂一重物M，B点受到电子测力计竖直向上的拉力F，杠杆水平静止。保持F方向不变，F的力臂记为l，改变B点位置，F与的关系图像为图丁中的①；将M从A移至P，再重复上述步骤，F与的关系图像为图丁中的______（选填“①”“②”“③”或“④”）。
31. 测量小灯泡正常发光时电阻的实验如图甲所示。小灯泡的额定电压U额=2.5V，滑动变阻器的规格是“50Ω 2A”，电源电压U恒为6V。
（1）请用笔画线代替导线，将电路补充完整；（ ）
（2）闭合开关，电流表和电压表均无示数，仅将b导线从灯泡右侧接线柱改接到电流表的“﹣”接线柱上，发现只有电压表的示数变大。若电路中只有一处故障，则故障可能是 ____________________；
（3）排除故障后，按正确操作步骤操作后，闭合开关，移动滑片P直至小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡正常发光时的电阻为 _________Ω（保留一位小数），小灯泡的额定功率为 _________W；
（4）小明利用图甲的实验器材，添加电阻箱R0和单刀双掷开关S1也测出了该灯正常发光时的电阻，电路如图丙所示。将电阻箱的阻值R0调为10Ω后，进行了如下操作：
①闭合开关S，S1接 _____，调节滑动变阻器的滑片P使电压表示数为U额；
②仅将S1改接另一端，记录电压表示数U1，则小灯泡正常发光时电阻RL=____________________（用物理量的符号表示）；
（5）在小明实验的基础上，若要通过多次测量来减小误差，下列操作可行的是 _______。
A.仅将电阻箱的阻值调为15Ω，重复步骤①②
B.仅将滑动变阻器和电阻箱位置互换，重复步骤①②
C.完成步骤①时，将电压表示数调为2V，再完成步骤②
32. 项目化学习小组设计了一台能测量液体密度的仪器，其原理为：桶中无液体时，滑片P指向A处；测量时将待测液体加满小桶，滑片P向下移动，待稳定后闭合开关，就能从已标注相应密度值的电流表刻度盘上读出待测液体密度。电源电压U＝3V，R0为定值电阻，电流表的量程为0～0.6A。小桶容积为10cm3，往桶内每倒入1g液体，滑块会下移0.5cm，均匀电阻丝AB总长10cm，总阻值20Ω。（不计摩擦，桶底不触座足，拉力不超弹性范围）
（1）电路中，电阻丝AB每1cm对应的阻值为 _____Ω；
（2）在小桶内装满水，稳定后，电流表示数为0.2A，则定值电阻R0为 _______Ω；在小桶内装满待测液体，稳定后，电流表示数为0.4A，则该液体的密度为 _________g/cm3；
（3）该密度仪有效测量的最大密度值是 _____g/cm3；若实验时小桶内的液体没有装满，显示的密度将比实际值偏 _____。上述密度仪的密度刻度分布__________（均匀/不均匀）；
（4）下列设计中电压表刻度能均匀表示液体密度变化，且密度越大，读数越大的是 _____。
A. B. C. D.
33. 如图甲是某款无接触式的热风干手器，手伸向出风口时可吹出温度为35~45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图乙所示，控制电路中R为光敏电阻。已知该款干手器的额定功率为1200W，空气流量为0.6m3/min，加热电阻丝的阻值为44Ω，请你解答下列问题：
（1）由工作电路的电路图可知接线柱 （选填“A”或“B”）接的是零线。闭合开关S，电磁继电器中电磁铁的上端为 （选填“N”或“S”）极。手伸入舱内时光敏电阻R的阻值 （选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作；
（2）该款无接触式的热风干手器正常工作时，电动机的电功率为多大？
（3）在额定电压下正常工作时，烘干一次手用时20s，若烘干一次手的过程中消耗的电能40%转化为空气的内能，能使空气温度升高多少？（结果保留一位小数）[ρ空气=1.3kg/m3；c空气=1.1×103J/（kg•℃）]
2024.5

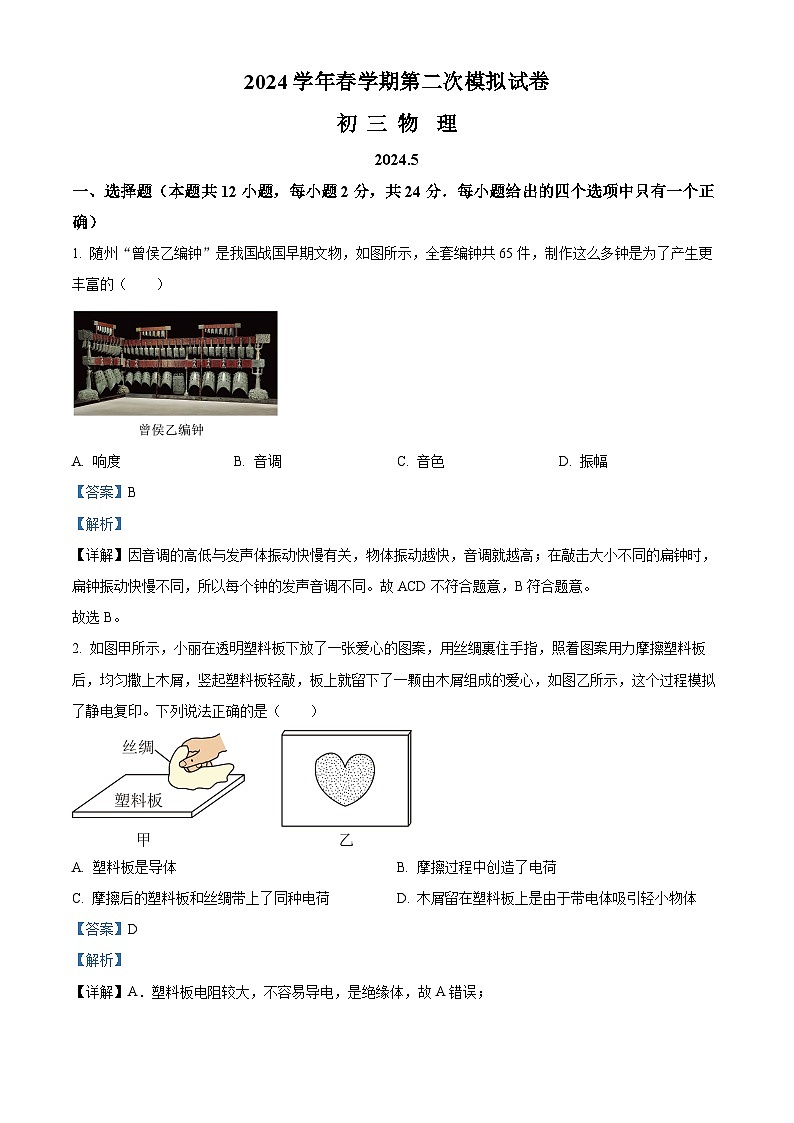

一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个正确）
1. 随州“曾侯乙编钟”是我国战国早期文物，如图所示，全套编钟共65件，制作这么多钟是为了产生更丰富的（ ）
A 响度B. 音调C. 音色D. 振幅
2. 如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。下列说法正确的是（ ）
A. 塑料板是导体B. 摩擦过程中创造了电荷
C. 摩擦后的塑料板和丝绸带上了同种电荷D. 木屑留在塑料板上是由于带电体吸引轻小物体

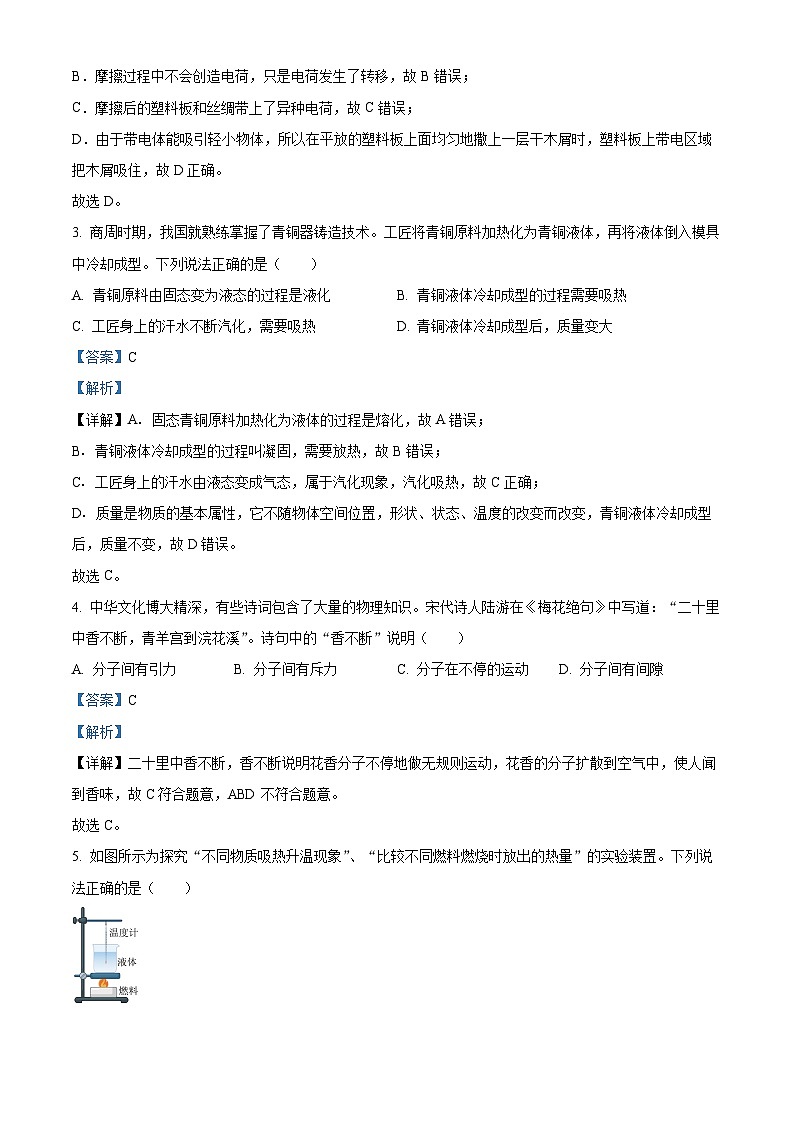

3. 商周时期，我国就熟练掌握了青铜器铸造技术。工匠将青铜原料加热化为青铜液体，再将液体倒入模具中冷却成型。下列说法正确的是（ ）
A. 青铜原料由固态变为液态过程是液化B. 青铜液体冷却成型的过程需要吸热
C. 工匠身上的汗水不断汽化，需要吸热D. 青铜液体冷却成型后，质量变大
4. 中华文化博大精深，有些诗词包含了大量物理知识。宋代诗人陆游在《梅花绝句》中写道：“二十里中香不断，青羊宫到浣花溪”。诗句中的“香不断”说明（ ）
A. 分子间有引力B. 分子间有斥力C. 分子在不停的运动D. 分子间有间隙
5. 如图所示为探究“不同物质吸热升温现象”、“比较不同燃料燃烧时放出的热量”的实验装置。下列说法正确的是（ ）

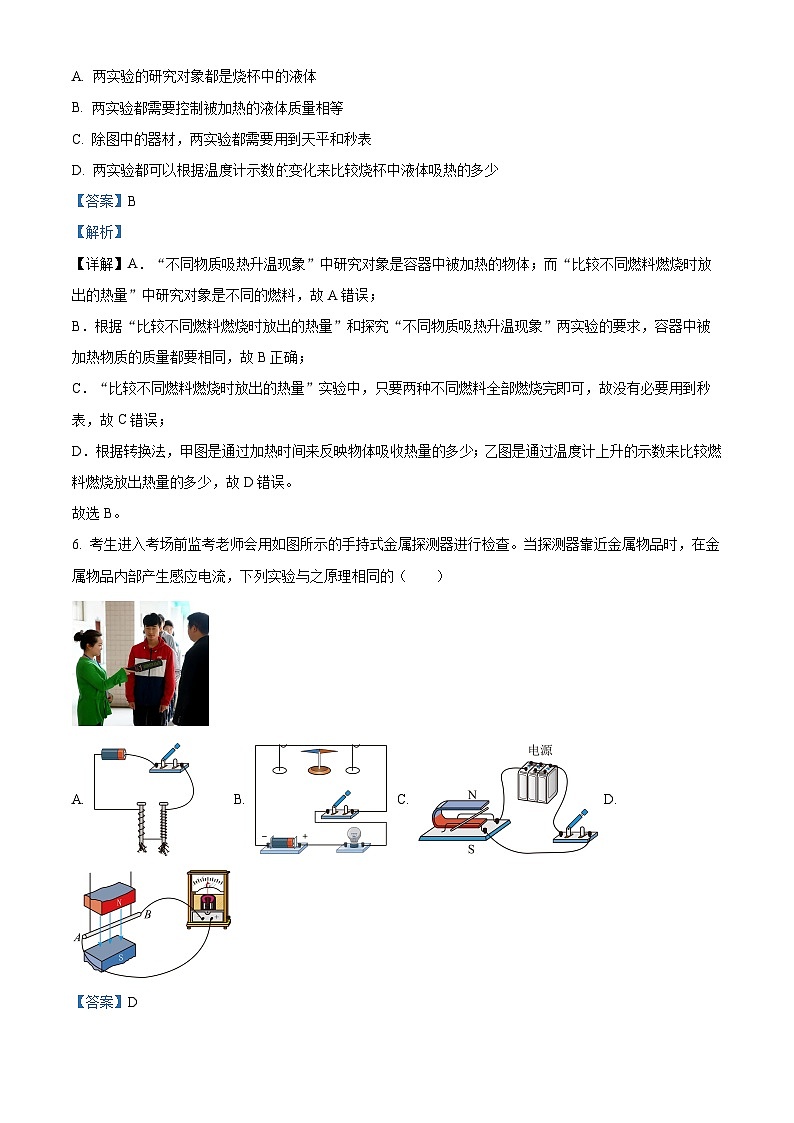

A. 两实验的研究对象都是烧杯中的液体
B. 两实验都需要控制被加热的液体质量相等
C. 除图中的器材，两实验都需要用到天平和秒表
D. 两实验都可以根据温度计示数的变化来比较烧杯中液体吸热的多少
6. 考生进入考场前监考老师会用如图所示的手持式金属探测器进行检查。当探测器靠近金属物品时，在金属物品内部产生感应电流，下列实验与之原理相同的（ ）
A. B. C. D.
7. 中国空间站里（重力的效果忽略不计）宇航员通过扶手控制自身的姿态，如图所示。下列说法正确的是（ ）
A. 在空间站里宇航员的惯性消失
B. 宇航员要想从静止运动起来，可以通过对扶手施加力实现
C. 宇航员离开扶手获得速度后，因不受力会慢慢停下来
D. 宇航员对扶手的拉力与扶手对宇航员的拉力是一对平衡力
8. 小明设计了一种晚上自动给花草浇水电路。光控开关在天黑时闭合，湿敏开关在土壤过于干燥时闭合。浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。下列电路既满足上述条件，又符合安全用电原则的是（ ）
A. B.
C. D.
9. 如果在坐标轴上加上适当的物理量及单位，就可以描述物理量之间的关系，下面的关系能用此图像来描述的是（ ）
A. 物体所受重力与其质量的关系
B. 同种物质组成的物体，其密度与质量的关系
C. 导体两端的电压一定时，导体的电流与其电阻的关系
D. 做匀速直线运动的物体，速度与通过路程之间的关系
10. 下图实验中，可利用小灯泡的亮暗反映导体电阻的大小，从研究方法的角度，下列实验中的器材与小灯泡作用不同的是（ ）
A. “探究动能大小与哪些因素有关”中的小木块
B. “研究重力势能大小与哪些因素有关”中的小木块
C. 空气压缩引火仪中的棉花
D. “探究影响电流热效应因素”中的煤油
11. 一只木箱放在水平地面上，地面上各处粗糙程度相同．对木箱施加一个方向不变的水平推力F(如图甲)；F的大小与时间t的关系、木箱的运动速度v与时间t的关系图象如图乙所示．以下说法正确的是
A. 在第一个2s内木箱所受摩擦力为2N
B. 在第二个2s内木箱所受摩擦力为3N
C. 在第一个2s内推力F对木箱所做的功为2J
D. 在第三个2s内推力F对木箱做功的功率为8W
12. 如图所示，一轻质弹簧左端固定，右端系一小物块，物块与水平面的最大静摩擦力和滑动摩擦力都为f，弹簧无形变时，物块位于O点．每次都把物块拉到右侧不同位置由静止释放，释放时弹力F大于f，物体沿水平面滑动一段路程直到停止。下列说法中正确的是（ ）
A. 释放时弹性势能等于全过程克服摩擦力做的功
B. 每次释放后物块速度达到最大的位置保持不变
C. 从开始释放到运动到O点，速度一直在减小
D. 物块到达O点时速度最大
二、填空题（本题共12小题，每空1分，共36分）
13. 如图所示，用刻度尺测量木块的长度，测量值为 ___________cm。
14. 小王同学测量小石块的密度时天平与量筒的示意图，天平调节平衡时指针位置如图甲所示，此时应将平衡螺母向__________移动，直至天平平衡。根据图乙，丙可得小石头的质量为___________g。密度为 ____________________kg/m3。
15. 通过观察比较图中两次实验，液体内部压强的大小 ______（选填“相等”或“不相等”），可知液体内部的压强与容器的形状 ______（选填“有关”或“无关”）。
16. 嫦娥五号返回器用类似“打水漂”的方式着陆地球（动力装置关闭），其着陆过程的部分轨迹简化为如图所示。AB段返回器的动能______________；CD段返回器的机械能______________（均选填“变大”“不变”或“变小”），着陆过程中返回器受到______________（选填“平衡力”或“非平衡力”）作用。
17. 生活中我们经常可以看到的广告投影灯，其内部结构如图所示。为了在地面上得到更大的广告图像，使投影灯______（选填“靠近”或“远离”）地面，同时凸透镜应该________（选填“向外伸”、“向内缩”或“保持不动”）。
18. 2023年5月28日，中国东方航空使用中国商飞全球首架交付的C919 大型客机，从上海虹桥机场飞往北京首都机场，开启了国产大飞机C919的全球首次商业载客飞行，如图所示。飞机在升空过程中，乘客相对于座椅是 _____（选填“静止”或“运动”）的；此时机翼 _____方（选填“上”或“下”）的空气流速快，压强小；随着海拔高度的升高，外界大气压强 _______（选填“变大”、“变小”或“不变”）。
19. 2021年5月15日，我国“天问一号”火星探测器稳稳降落火星，探测器经过气动减速等一系列减速措施后，再经过反推发动机进行动力减速，缓速下降后抵达火星表面，如图所示。
（1）反推发动机利用了 _______大的燃料，动力减速阶段向 _________（选填“运动方向”或“运动反方向”）喷射高速气体，以获得制动力；
（2）火星探测器采用太阳能电池供电，太阳能属于 _____（选填“可再生”或“不可再生”）能源。
20. 小明用如图甲所示装置探究平面镜成像的特点。
（1）观察光屏上有无蜡烛的像，这样做的目的是确定像的 _______；
（2）B和蜡烛A的像完全重合说明像和物 _________；
（3）其他小组使用跳棋完成实验时，发现棋子M的像M′偏暗，于是进行了如图乙所示的几种操作，a是对着棋子M照射，b和c都是对着像M'照射，a、b、c三种操作中，观察到M的像最亮的是 _____。
21. 如图甲所示，为某实验小组进行的“某物质的凝固特点”的实验图像。
①根据图像可知该物质为___________（选填“晶体”或“非晶体”）；
②第15min时该物质处于___________（选填“固态”、“液态”或“固液共存态”）；
③若将装有冰水混合物的试管放入正在熔化的该物质中（如图乙所示），则试管内冰的质量将___________（选填“增多”、“减小”或“不变”），不考虑与空气的热传递。
22. 筒车是一种以水流作动力来取水的机械，如图甲所示。若接水槽离取水处高3m，水轮上有12个取水筒，一个取水筒每次可取水5kg，筒车旋转一周所用时间为60s。水流冲击的动能转化为筒车转动的动能和筒内水的_________能。若水流冲击筒车的功率为50W，求筒车匀速旋转一周取水的机械效率是_______%。提升重物还可以使用滑轮组。如图乙所示，工人用滑轮组匀速提升重800N的货物，所用的拉力F为500N，货物在50s内匀速上升5m，拉力做功的功率是_______W，滑轮组的机械效率是_______%。
23. 图甲为一种家用储水式电热水器，容积为60L，功率为2 kW，主要由箱体、制热、控制和进出水系统组成，其内部结构如图乙所示。解答下列问题。
（1）电热水器的外壳和内胆之间所用的保温材料，从节能方面看，应具有 _______（填“绝热”或“导热”）性能。储水腔内出水管的位置比进水管高，因热水密度比冷水小，故储水腔内 _____（填“热”或“冷”）水在上。在水压作用下，热水通过位置较高的出水管口不断流出；
（2）储水腔储满水时，将这些水由20℃加热到预设温度70℃，需要吸收的热量为 _____________J；（已知，）
（3）制热系统工作0.5h消耗 _____kW∙h的电能。
24. 如图所示是“焦耳定律”的实验。小刚同学设计并连接了如图所示的电路，则他是为了探究电流产生的热量与__________（电流/电阻）的关系；图中装置_______（填“甲”、“乙”、“丙”）U形管两边液面高度差最小。
25. 如图甲，R0为定值电阻，灯L标有“3V 1.5W”字样，电源电压U总保持不变。闭合开关S，滑动变阻器R的滑片从某一位置移到某一端的过程中，其接入电路的电阻改变了ΔR，电路消耗的总功率改变了ΔP，同时三只电表示数均发生变化。图乙中有OA、AB和BC三段图像，其中有两段反映了上述滑片移动过程中电压表V1和V2示数与电流表A示数的对应关系。
（1）滑动变阻器R接入电路的电阻改变量ΔR大小为________Ω；
（2）电源电压U等于________V；
（3）电路消耗的总功率改变量ΔP大小为___________W。
三、解答题（本题共6小题，共40分．其中26、30题应写出必要的解题过程）
26. 如图所示，作出光从水中射向空气时大致的折射光线，并标出折射角。
27. 如图所示，画出杠杆所受阻力，以及在A点施加的能使杠杆静止在图示位置的最小动力。
28. 磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感线的方向。
29. 某卫生间马桶水箱的进水调节装置如图甲所示，图乙为其结构示意图，浮臂AB可视为绕O点转动的杠杆，OA＝8cm，OB＝2cm，A端通过细连接杆AC与柱状浮筒连接，浮筒质量为50g，B端通过细连接杆BD与圆饼状止水阀连接，止水阀上下表面积与进水管口面积均为0.2cm2。当水箱中无水或水量较少时，止水阀打开，水从进水管流进水箱。水位达到一定高度时，浮筒推动杠杆，使止水阀刚好堵住进水管，停止进水，此时AB处于水平位置，连接杆竖直，大气压强p0＝1.0×105 Pa，进水管中水压p＝4.0×105 Pa。除浮筒外其它装置所受重力不计，忽略所有摩擦。则刚停止进水时；
（1）浮筒受重力多大；
（2）进水管中的水对止水阀的压力；
（3）浮筒排开水的体积。
30. 小明用如图所示装置做“探究杠杆的平衡条件”实验。
（1）安装好装置后，杠杆在图甲所示位置静止，杠杆处于______（选填“平衡”或“非平衡”）状态，为使其在水平位置平衡，应将平衡螺母向______调节，这样做的目的是为了______；
（2）如图乙所示，杠杆调节平衡后，在A处悬挂3个钩码，每个钩码重0.5N，如果在B处施加一个拉力使杠杆在水平位置再次平衡，施加的最小拉力为______N；
（3）得到实验结论后，小明制作了图丙所示装置，轻质杠杆可绕O转动，A点悬挂一重物M，B点受到电子测力计竖直向上的拉力F，杠杆水平静止。保持F方向不变，F的力臂记为l，改变B点位置，F与的关系图像为图丁中的①；将M从A移至P，再重复上述步骤，F与的关系图像为图丁中的______（选填“①”“②”“③”或“④”）。
31. 测量小灯泡正常发光时电阻的实验如图甲所示。小灯泡的额定电压U额=2.5V，滑动变阻器的规格是“50Ω 2A”，电源电压U恒为6V。
（1）请用笔画线代替导线，将电路补充完整；（ ）
（2）闭合开关，电流表和电压表均无示数，仅将b导线从灯泡右侧接线柱改接到电流表的“﹣”接线柱上，发现只有电压表的示数变大。若电路中只有一处故障，则故障可能是 ____________________；
（3）排除故障后，按正确操作步骤操作后，闭合开关，移动滑片P直至小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡正常发光时的电阻为 _________Ω（保留一位小数），小灯泡的额定功率为 _________W；
（4）小明利用图甲的实验器材，添加电阻箱R0和单刀双掷开关S1也测出了该灯正常发光时的电阻，电路如图丙所示。将电阻箱的阻值R0调为10Ω后，进行了如下操作：
①闭合开关S，S1接 _____，调节滑动变阻器的滑片P使电压表示数为U额；
②仅将S1改接另一端，记录电压表示数U1，则小灯泡正常发光时电阻RL=____________________（用物理量的符号表示）；
（5）在小明实验的基础上，若要通过多次测量来减小误差，下列操作可行的是 _______。
A.仅将电阻箱的阻值调为15Ω，重复步骤①②
B.仅将滑动变阻器和电阻箱位置互换，重复步骤①②
C.完成步骤①时，将电压表示数调为2V，再完成步骤②
32. 项目化学习小组设计了一台能测量液体密度的仪器，其原理为：桶中无液体时，滑片P指向A处；测量时将待测液体加满小桶，滑片P向下移动，待稳定后闭合开关，就能从已标注相应密度值的电流表刻度盘上读出待测液体密度。电源电压U＝3V，R0为定值电阻，电流表的量程为0～0.6A。小桶容积为10cm3，往桶内每倒入1g液体，滑块会下移0.5cm，均匀电阻丝AB总长10cm，总阻值20Ω。（不计摩擦，桶底不触座足，拉力不超弹性范围）
（1）电路中，电阻丝AB每1cm对应的阻值为 _____Ω；
（2）在小桶内装满水，稳定后，电流表示数为0.2A，则定值电阻R0为 _______Ω；在小桶内装满待测液体，稳定后，电流表示数为0.4A，则该液体的密度为 _________g/cm3；
（3）该密度仪有效测量的最大密度值是 _____g/cm3；若实验时小桶内的液体没有装满，显示的密度将比实际值偏 _____。上述密度仪的密度刻度分布__________（均匀/不均匀）；
（4）下列设计中电压表刻度能均匀表示液体密度变化，且密度越大，读数越大的是 _____。
A. B. C. D.
33. 如图甲是某款无接触式的热风干手器，手伸向出风口时可吹出温度为35~45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图乙所示，控制电路中R为光敏电阻。已知该款干手器的额定功率为1200W，空气流量为0.6m3/min，加热电阻丝的阻值为44Ω，请你解答下列问题：
（1）由工作电路的电路图可知接线柱 （选填“A”或“B”）接的是零线。闭合开关S，电磁继电器中电磁铁的上端为 （选填“N”或“S”）极。手伸入舱内时光敏电阻R的阻值 （选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作；
（2）该款无接触式的热风干手器正常工作时，电动机的电功率为多大？
（3）在额定电压下正常工作时，烘干一次手用时20s，若烘干一次手的过程中消耗的电能40%转化为空气的内能，能使空气温度升高多少？（结果保留一位小数）[ρ空气=1.3kg/m3；c空气=1.1×103J/（kg•℃）]
