2024年广西桂林市中考第二次适应性训练物理试卷（学生版+教师版）
展开
这是一份2024年广西桂林市中考第二次适应性训练物理试卷（学生版+教师版），文件包含2024年广西桂林市中考第二次适应性训练物理试卷教师版docx、2024年广西桂林市中考第二次适应性训练物理试卷学生版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。

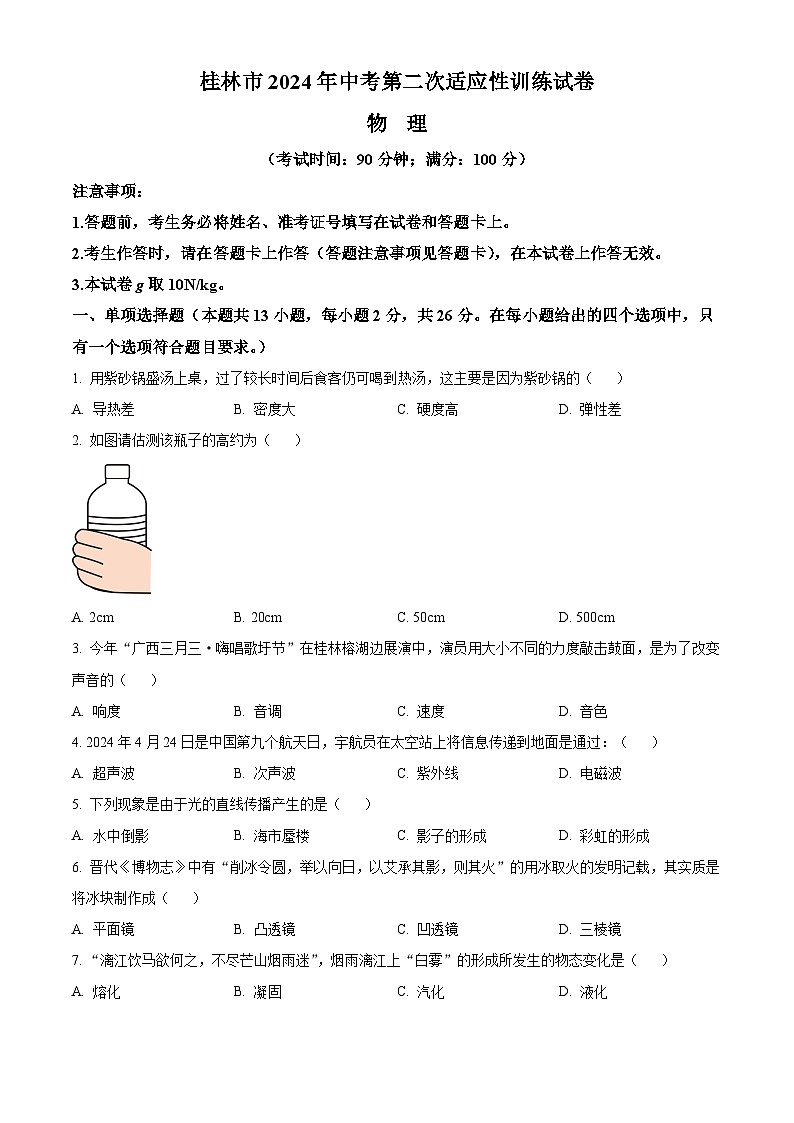

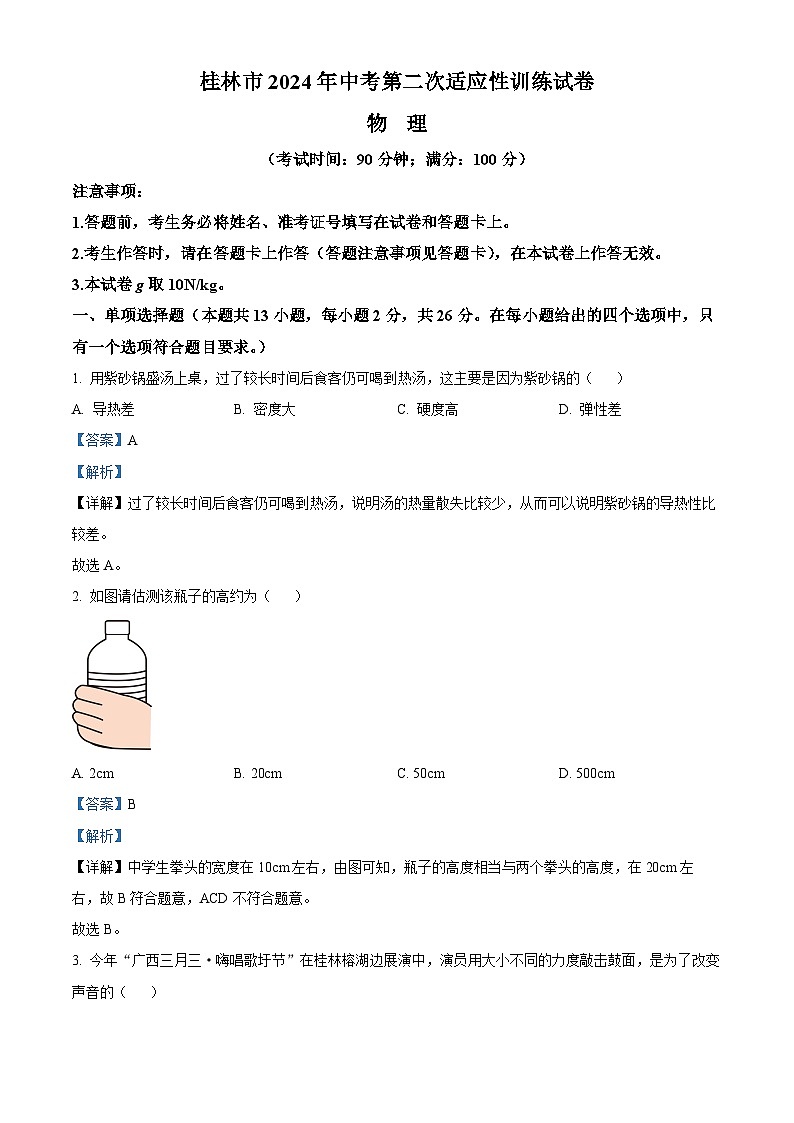

（考试时间：90分钟；满分：100分）
注意事项：
1.答题前，考生务必将姓名、准考证号填写在试卷和答题卡上。
2.考生作答时，请在答题卡上作答（答题注意事项见答题卡），在本试卷上作答无效。
3.本试卷g取10N/kg。
一、单项选择题（本题共13小题，每小题2分，共26分。在每小题给出的四个选项中，只有一个选项符合题目要求。）
1. 用紫砂锅盛汤上桌，过了较长时间后食客仍可喝到热汤，这主要是因为紫砂锅的（ ）
A. 导热差B. 密度大C. 硬度高D. 弹性差
【答案】A
【解析】
【详解】过了较长时间后食客仍可喝到热汤，说明汤的热量散失比较少，从而可以说明紫砂锅的导热性比较差。
故选A。
2. 如图请估测该瓶子的高约为（ ）
A. 2cmB. 20cmC. 50cmD. 500cm
【答案】B
【解析】
【详解】中学生拳头的宽度在10cm左右，由图可知，瓶子的高度相当与两个拳头的高度，在20cm左右，故B符合题意，ACD不符合题意。
故选B。

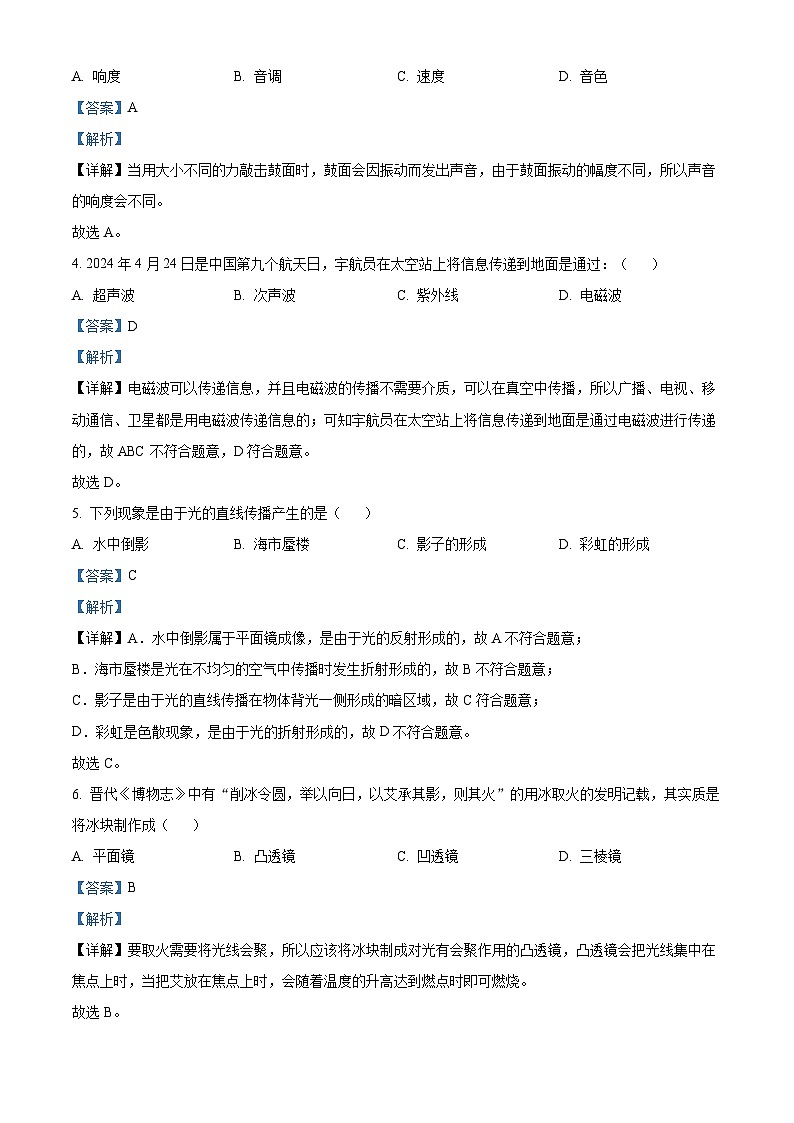

3. 今年“广西三月三·嗨唱歌圩节”在桂林榕湖边展演中，演员用大小不同的力度敲击鼓面，是为了改变声音的（ ）
A. 响度B. 音调C. 速度D. 音色
【答案】A
【解析】
【详解】当用大小不同的力敲击鼓面时，鼓面会因振动而发出声音，由于鼓面振动的幅度不同，所以声音的响度会不同。
故选A。
4. 2024年4月24日是中国第九个航天日，宇航员在太空站上将信息传递到地面是通过：（ ）
A. 超声波B. 次声波C. 紫外线D. 电磁波
【答案】D
【解析】
【详解】电磁波可以传递信息，并且电磁波的传播不需要介质，可以在真空中传播，所以广播、电视、移动通信、卫星都是用电磁波传递信息的；可知宇航员在太空站上将信息传递到地面是通过电磁波进行传递的，故ABC不符合题意，D符合题意。
故选D。
5. 下列现象是由于光的直线传播产生的是（ ）
A. 水中倒影B. 海市蜃楼C. 影子的形成D. 彩虹的形成
【答案】C
【解析】
【详解】A．水中倒影属于平面镜成像，是由于光的反射形成的，故A不符合题意；
B．海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故B不符合题意；
C．影子是由于光的直线传播在物体背光一侧形成的暗区域，故C符合题意；
D．彩虹是色散现象，是由于光的折射形成的，故D不符合题意。
故选C。
6. 晋代《博物志》中有“削冰令圆，举以向日，以艾承其影，则其火”的用冰取火的发明记载，其实质是将冰块制作成（ ）
A. 平面镜B. 凸透镜C. 凹透镜D. 三棱镜
【答案】B
【解析】
【详解】要取火需要将光线会聚，所以应该将冰块制成对光有会聚作用的凸透镜，凸透镜会把光线集中在焦点上时，当把艾放在焦点上时，会随着温度的升高达到燃点时即可燃烧。
故选B。

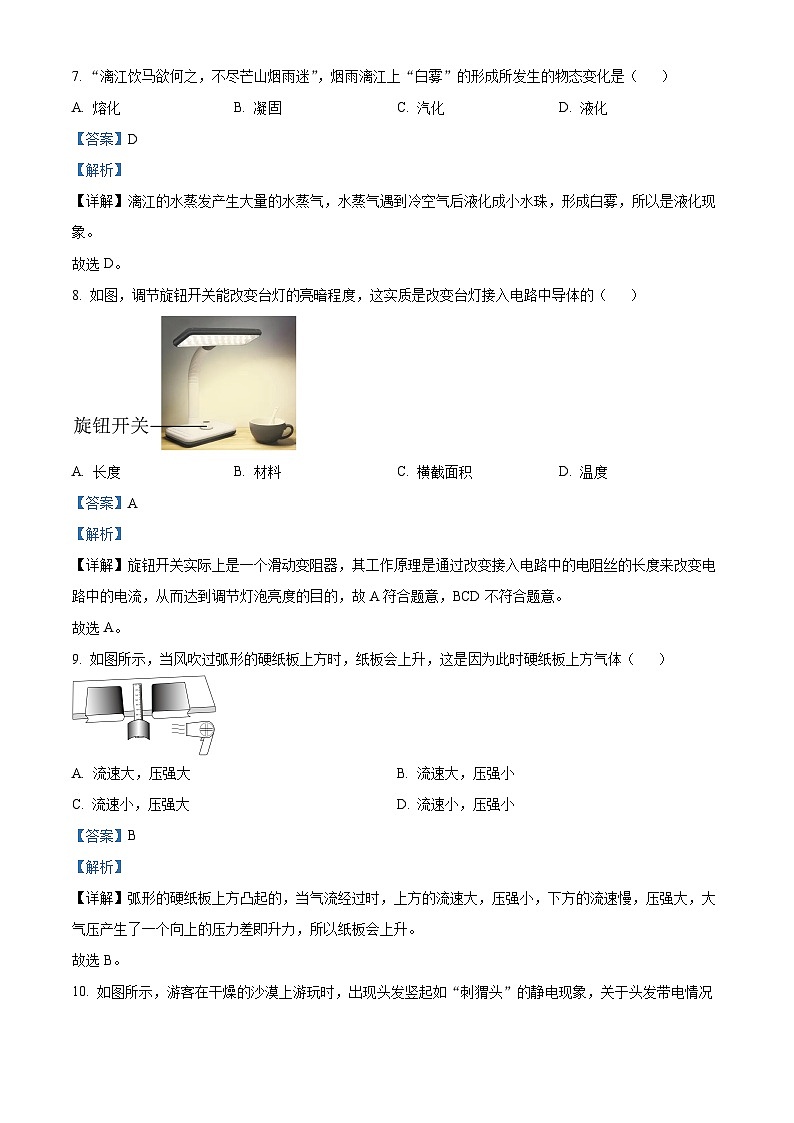

7. “漓江饮马欲何之，不尽芒山烟雨迷”，烟雨漓江上“白雾”的形成所发生的物态变化是（ ）
A. 熔化B. 凝固C. 汽化D. 液化
【答案】D
【解析】
【详解】漓江的水蒸发产生大量的水蒸气，水蒸气遇到冷空气后液化成小水珠，形成白雾，所以是液化现象。
故选D。

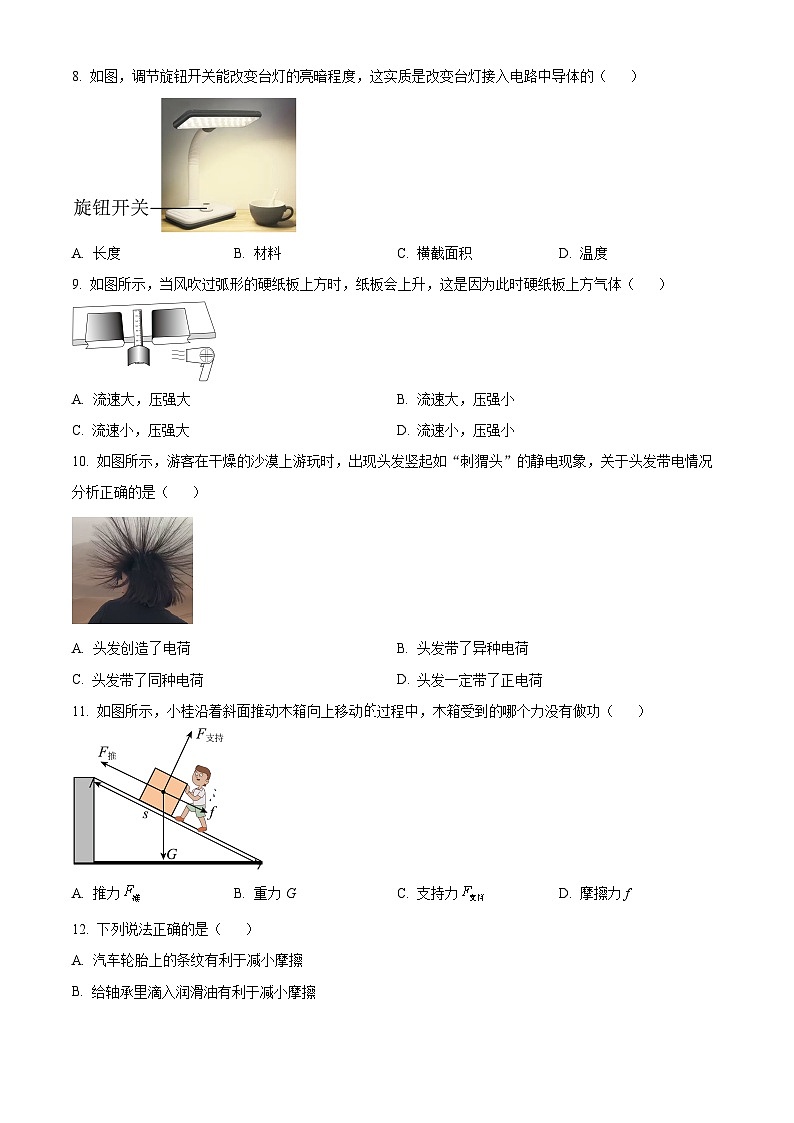

8. 如图，调节旋钮开关能改变台灯的亮暗程度，这实质是改变台灯接入电路中导体的（ ）
A. 长度B. 材料C. 横截面积D. 温度
【答案】A
【解析】
【详解】旋钮开关实际上是一个滑动变阻器，其工作原理是通过改变接入电路中的电阻丝的长度来改变电路中的电流，从而达到调节灯泡亮度的目的，故A符合题意，BCD不符合题意。
故选A。
9. 如图所示，当风吹过弧形的硬纸板上方时，纸板会上升，这是因为此时硬纸板上方气体（ ）
A. 流速大，压强大B. 流速大，压强小
C. 流速小，压强大D. 流速小，压强小
【答案】B
【解析】
【详解】弧形的硬纸板上方凸起的，当气流经过时，上方的流速大，压强小，下方的流速慢，压强大，大气压产生了一个向上的压力差即升力，所以纸板会上升。
故选B。
10. 如图所示，游客在干燥的沙漠上游玩时，出现头发竖起如“刺猬头”的静电现象，关于头发带电情况分析正确的是（ ）
A. 头发创造了电荷B. 头发带了异种电荷
C. 头发带了同种电荷D. 头发一定带了正电荷
【答案】C
【解析】
【详解】游客在干燥的沙漠上游玩时，头发与空气、衣服等发生摩擦，使头发上带上了同种电荷，同种电荷相互排斥，故出现头发竖起如“刺猬头”的静电现象，故C正确，ABD错误。
故选C。
11. 如图所示，小桂沿着斜面推动木箱向上移动的过程中，木箱受到的哪个力没有做功（ ）
A. 推力B. 重力GC. 支持力D. 摩擦力f
【答案】C
【解析】
【详解】A．推力沿斜面方向，物体沿斜面方向移动了一段距离，推力做了功，故A不符合题意；
B．重力方向竖直向下，物体沿斜面方向移动时在竖直方向上移动了一段距离，克服重力做了功，故B不符合题意；
C．支持力垂直于斜面，物体沿斜面方向移动了一段距离，物体运动的方向和支持力的方向垂直，支持力没有做功，故C符合题意；
D．摩擦力沿斜面向下，物体沿斜面方向移动了一段距离，克服摩擦力做了功，故D不符合题意。
故选C。
12. 下列说法正确的是（ ）
A. 汽车轮胎上的条纹有利于减小摩擦
B. 给轴承里滴入润滑油有利于减小摩擦
C. 刀口磨锋利后有利于减小刀口压强
D. 助跑后能跳得更远，是因为助跑增大了惯性
【答案】B
【解析】
【详解】A．汽车轮胎上的条纹有利于通过增大接触面粗糙程度来增大摩擦，故A错误；
B．给轴承里滴入润滑油有利于通过使接触面分离来减小摩擦，故B正确；
C．刀口磨锋利后有利于通过减小接触面积来增大刀口压强，故C错误；
D．助跑后能跳得更远，是因为助跑增大了速度，起跳后由于惯性以较大速度继续向前运动，可以跳得更远，故D错误。
故选B。

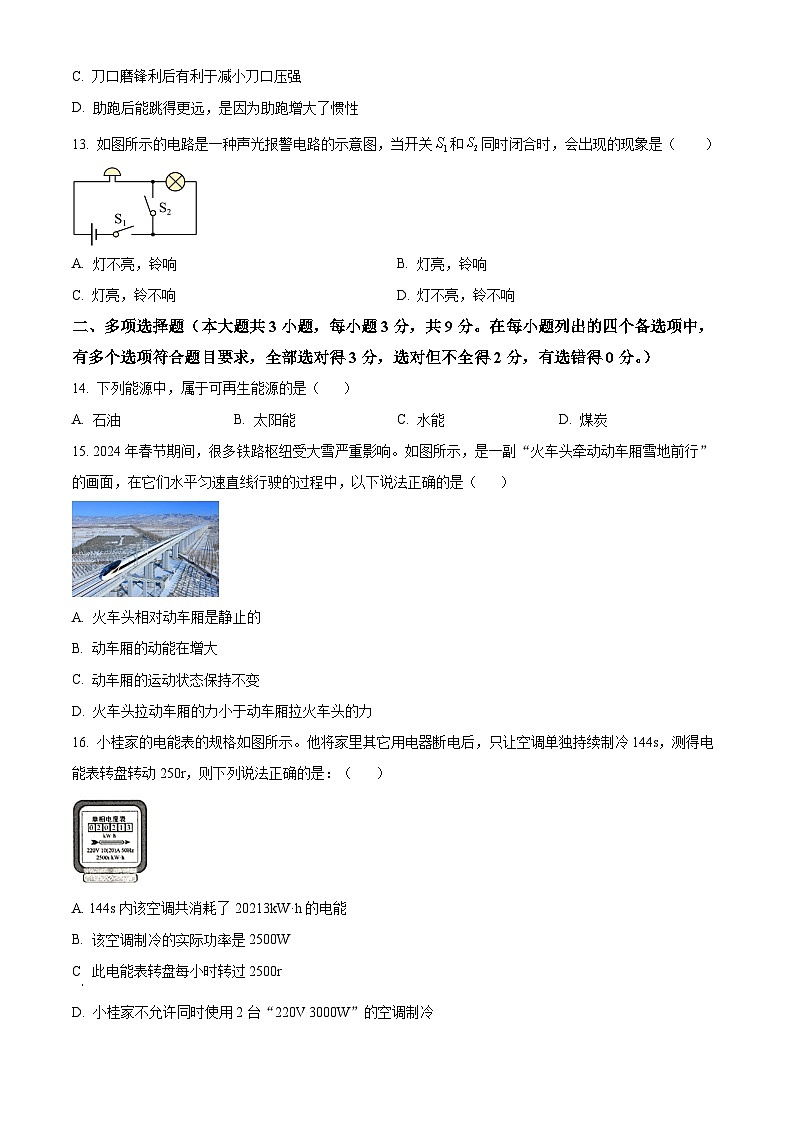

13. 如图所示的电路是一种声光报警电路的示意图，当开关和同时闭合时，会出现的现象是（ ）
A 灯不亮，铃响B. 灯亮，铃响
C. 灯亮，铃不响D. 灯不亮，铃不响
【答案】A
【解析】
【详解】开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不亮，但电铃仍工作。故A符合题意，BCD不符合题意。
故选A。
二、多项选择题（本大题共3小题，每小题3分，共9分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。）
14. 下列能源中，属于可再生能源的是（ ）
A. 石油B. 太阳能C. 水能D. 煤炭
【答案】BC
【解析】
【详解】石油、煤炭不能短时期内从自然界得到补充，属于不可再生能源；水能和太阳能从自然界里源源不断的得到补充，属于可再生能源。
故选BC。
15. 2024年春节期间，很多铁路枢纽受大雪严重影响。如图所示，是一副“火车头牵动动车厢雪地前行”的画面，在它们水平匀速直线行驶的过程中，以下说法正确的是（ ）
A. 火车头相对动车厢是静止的
B. 动车厢的动能在增大
C. 动车厢的运动状态保持不变
D. 火车头拉动车厢的力小于动车厢拉火车头的力
【答案】C
【解析】
【详解】A．火车头相对动车厢位置不变，是静止的，故A正确；
B．动车厢做匀速直线运动，速度不变，动能不变，故B错误；
C．动车厢做匀速直线运动，动车厢的运动状态保持不变，故C正确；
D．火车头拉动车厢的力和动车厢拉火车头的力是一对相互作用力，大小相等，故D错误。
故选C。
16. 小桂家的电能表的规格如图所示。他将家里其它用电器断电后，只让空调单独持续制冷144s，测得电能表转盘转动250r，则下列说法正确的是：（ ）
A. 144s内该空调共消耗了20213kW·h的电能
B. 该空调制冷的实际功率是2500W
C. 此电能表转盘每小时转过2500r
D. 小桂家不允许同时使用2台“220V 3000W”的空调制冷
【答案】BD
【解析】
【详解】A．2500r/kW⋅h表示的是电路中每消耗1kW⋅h的电能，电能表的转盘转2500r，转盘转250r，电路消耗的电能为
故A错误；
B．该空调制冷的实际功率
故B正确；
C．2500r/kW·h的含义是电路每消耗1千瓦时的电能，表盘转2500圈，不是每小时转过2500r，故C错误；
D．电能表允许同时工作的用电器的总功率
P总=UI=220V×20A=4400W
两台空调的功率之和
P总′=2×3000W=6000W
因为P总′>P总，所以，小桂家不能同时使用2台“220V 3000W”的空调制冷，故D正确。
故选BD。
三、填空题（本大题共6小题，每空1分，共12分）
17. 家庭电路中：客厅的灯与卧室的灯之间是______联关系；每多开一盏灯，经过总开关的电流将变______。
【答案】 ①. 并 ②. 大
【解析】
【17题详解】
[1]客厅的灯与卧室的灯是独立工作，互不影响的，所以它们之间是并联的。
[2]家庭电路中，每多亮一盏灯相当于增加了导体的横截面积，并联的电阻越多，总电阻减小，由可知，在电压不变时，干路的总电流变大。
18. 图是我国古人运送巨木的情景，支架下垫有底面积较大的石块，这是通过增大接触面积来______支架对地面的压强；横杆右端A、B两处的人相比，______处的人会省力一些。
【答案】 ① 减小 ②. B
【解析】
【详解】[1]支架下垫有底面积较大的石块，增大了支架和地面的接触面积，这是在压力一定时通过增大接触面积来减小支架对地面的压强。
[2]根据杠杆平衡条件可知，阻力和阻力臂一定时，动力臂越长，动力越小，横杆右端A、B两处的人相比，B处动力臂较长，所以，B处的人会省力一些。
19. 小桂从猫儿山脚下到山顶的过程中，发现携带的密封食品袋逐渐胀鼓起来，说明此时猫儿山顶的大气压比山脚下的要______；此时若用不加盖的锅烧水，则水的沸点会略______。（均选填“高”或“低”）
【答案】 ①. 小 ②. 低
【解析】
【19题详解】
[1]从山脚到山顶的过程中，海拔高度增大，密封袋内部压强不变，但食品袋逐渐胀鼓起来，说明外界的大气压在减小，进一步可以说明此时猫儿山顶的大气压比山脚下的要小。
[2]水的沸点受气压的影响，气压越低，沸点也越低。由于猫儿山顶的大气压比山脚下的要小，所以山顶上水的沸点会略低。
20. 爆炒辣椒时，周围的人很快就察觉有辣味，这是______现象，起锅冷却后闻到的辣味就变淡了很多，说明这种现象的剧烈程度随温度的降低而______。
【答案】 ①. 扩散 ②. 减弱
【解析】
【20题详解】
[1]爆炒辣椒时，周围的人很快就能闻到辣椒的香味，这是扩散现象，扩散现象表明一切物质的分子都在不停地做无规则运动。
[2]起锅后，辣椒的温度降低了，周围的人闻到的辣味就变淡了很多，说明辣椒分子的无规则运动与温度有关，温度越高辣椒分子的无规则运动越剧烈，温度降低后辣椒分子的无规则运动的剧烈程度减弱。
21. 如图所示，一个小型风力发电机上连接着灯泡，吹动扇叶时，与之连接的灯泡发光，该发电过程中将______能转化为电能，发电机中一定______（选填“有”或“没有”）磁体。
【答案】 ①. 机械 ②. 有
【解析】
【21题详解】
[1]型风力发电机转动时，通过线圈的转动切割磁感线来产生电能，是将机械能转化为了电能。
[2]电动机的主要构造是由磁体和线圈组成；型风力发电机转动时，线圈在磁场中做切割磁感线运动，从而产生感应电流，所以小型风力发电机发电的原理是电磁感应。
22. 图中A、B两个实心均匀正方体分别放在水平地面上，此时A、B对地面的压强相等，它们的边长之比为，A的边长为10cm，B的密度为，则A的密度为______，将B沿水平方向切割一部分叠放在A的正上方，要使此时A、B对地压强，B切去部分的重力为______N。
【答案】 ①. 6×103 ②. 240
【解析】
【详解】[1]当正方体放在水平地面上时，其对地面的压强为
A和B的边长之比为1∶3，A的边长为10cm，则B的边长为30cm。此时A、B对地面的压强相等，则有ρAghA=ρBghB，A的密度为
[2]设B切去部分的重力为G切，因为pA=9pB，则有
即
因为
G=mg=ρVg=ρShg
则有
化简得
代入数据得
解得：G切=240N。
四、作图题（共4分。请把答案直接写在答题卡相应的位置上。）
23. 在图中，画出小球摆到最高点时所受到的重力的示意图。
（ ）
【答案】
【解析】
【详解】过球心作竖直向下的重力，如下图
24. 请在图中用箭头标出磁感线方向；并在虚线框中标出电源“＋”“-”极。
【答案】
【解析】
【24题详解】
由图可知，通电螺线管的左端为N极，则右端为S极；因为在磁铁外部，磁感线总是从N极发出，回到S极，所以磁感线的方向在图中是向右的。根据安培定则可知，大拇指的方向指向N极的方向，则手指的方向弯曲的方向即为电流方向，所以电流从螺线管的右端流入，则电源的右端为正极，左端为负极，如图所示：
五、实验探究题（共25分。请把答案直接写在答题卡相应的位置上。）
25. 如图为测量物体运动速度的实验。
（1）本实验的原理是：____________，实验时应选择坡度较______的斜面；
（2）读出本次实验中小车从B点到C点所用的时间为______s；并算得AC段的平均速度为______dm/s；
（3）相对于静止释放而言，若小车在A点释放时，不小心给了一个沿斜面向下的推力，则测得AC段的平均速度将______（选填“变大”、“变小”或“不变”）。
【答案】 ①. ②. 小 ③. 1 ④. 3 ⑤. 变大
【解析】
【详解】（1）[1][2]测量小车在斜面上的平均速度，需要测量斜面长度和运动时间，利用速度公式求解；实验时，小车所放的斜面应保持较小的坡度，这样小车在斜面上运动时间会长些，便于测量小车的运动时间。
（2）[3][4]从B点到C点所用的时间
小车从A点到C点所用的时间为tAC=3s；刻度尺的分度值为0.1dm，AC长度为
小车在AC段的平均速度
（3）[5]小车在A点释放时，不小心给了一个沿斜面向下的推力，则小车到达C点时的速度变快，在AC段运动的时间变短，而AC段的路程不变，由可知，测得AC段的平均速度将变大。
26. 如图在“探究影响滑动摩擦力大小的因素”实验中，沿水平拉动同一个物块匀速直线运动（所用钩码亦相同）。图甲、乙是探究滑动摩擦力的大小与______有关，此次实验用到的研究方法是______和转换法；图乙、丙中，丙实验中弹簧测力计示数比乙的大，则______（选填“乙”或“丙”）实验中的木板更粗糙。
【答案】 ①. 压力大小 ②. 控制变量法 ③. 丙
【解析】
【26题详解】
[1]图中甲、乙两次实验接触面的粗糙程度相同，乙中压力更大，滑动摩擦力越大，故得出结论：滑动摩擦力的大小与压力大小有关，且在接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
[2]在探究滑动摩擦力大小与压力大小的关系时，控制接触面的粗糙程度相同，这种实验方法称为控制变量法。实验中物块被匀速直线拉动，由二力平衡知识可知，此时物块受到的滑动摩擦力等于拉力，通过观察测力计的示数即可知道滑动摩擦力的大小，这里用到了转换法。
[3]如图乙、丙所示，两次实验中木块与砝码相同，即压力大小相同，用弹簧测力计沿水平方向拉着木块分别做匀速直线运动，发现丙实验中弹簧测力计示数比乙的大，说明丙实验中滑动摩擦力更大，所以丙实验中的木板更粗糙。
27. 在“探究凸透镜成像规律”的实验中，实验器材的位置如图所示，此时在光屏上出现了一个与烛焰大小基本相等的清晰的像，则此时光屏上成的是______（选填“倒立”或“正立”）的像；若保持蜡烛的位置不变，将凸透镜调至A点时，移动光屏，光屏上又一次出现了一个清晰的像，______是利用这个原理工作的（选填“投影仪”或“照相机”）。
【答案】 ①. 倒立 ②. 照相机
【解析】
【详解】[1]如图，物距等于像距，所以物距和像距都等于二倍焦距，成的是倒立、等大的实像。
[2]若保持蜡烛的位置不变，将凸透镜调至A点时，则物距大于二倍焦距，成倒立、缩小的实像，照相机是利用这个原理工作的。
28. 如图在“探究光的反射规律”实验中，激光笔发出的光紧贴纸板入射是为了______；多次实验在纸板上画出入射光线和对应的反射光线后，发现没有量角器，为了得出反射角等于入射角这一结论，你的操作是______。
【答案】 ①. 显示光路 ②. 见解析
【解析】
【详解】[1]激光笔发出的光紧贴纸板入射是为了使光在纸板上发生漫反射，从而显示光路，便于观察。
[2]为了得出反射角等于入射角这一结论，可以将纸板沿法线折叠，观察反射光线和入射光线是否可以重合，若重合，则反射角等于入射角。
29. 同学们想用天平和量筒测量桂林油茶的密度。
（1）将天平放在______上，把游码归零后，发现指针静止时如图甲所示，此时应将平衡螺母向______端调，直至天平横梁水平平衡后，同学们将适量的油茶倒入烧杯中，测出烧杯和油茶的总质量为123.2g；
（2）然后将烧杯中的部分油茶倒入量筒中，如图乙所示，则倒入量筒中的油茶的体积为______；
（3）再把烧杯和剩余的油茶放在天平左盘中称量，当横梁水平平衡时，所用砝码和游码在标尺上的位置如图丙所示，则烧杯和剩余油茶的总质量为______g；
（4）所测油茶的密度为______；
（5）在将烧杯中的油茶倒入量筒中时，不慎滴落一些在量筒的外壁上，则所测得油茶的密度将______（选填“偏大”、偏小”或“不变”）；
（6）接着小桂分享他在家仅用电子秤、碗和水（已知水的密度为），测量蜡块的密度的方法：
①如图丁用电子秤测出某圆柱体蜡块的质量为；
②如图戊将蜡块放入水中，静止时蜡块竖直漂浮，记下水面对应蜡块的位置；
③取出蜡块搽拭干净，并沿记号水平切下浸入水中的部分（不计损耗），称其质量为，如图已所示；
④结合以上测量数据算得蜡块的密度表达式为______。（用，，表示）
【答案】 ①. 水平台 ②. 左 ③. 60 ④. 54.2 ⑤. 1.15 ⑥. 偏大 ⑦.
【解析】
【详解】（1）[1][2]将天平放在水平台上，把游码归零后，发现指针静止时如图甲所示，指针指向分度盘的右侧，则天平左盘高右盘低，此时应将平衡螺母向左端调，直至天平横梁水平平衡。
（2）[3]量筒中油茶的体积
V=60mL=60cm3
（3）[4]标尺的分度值为0.2g，烧杯和剩余油茶的总质量
m剩=20g+20g+10g+4.2g=54.2g
（4）[5]量筒中油茶的质量
m=m总−m剩=123.2g−54.2g=69g
油茶的密度
（5）[6]在将烧杯中的油茶倒入量筒中时，不慎滴落一些在量筒的外壁上，则所测体积偏小，由可知，所测得油茶的密度将偏大。
（6）[7]在步骤②中，蜡块漂浮在水面上，根据漂浮条件可知，蜡块受到的浮力等于其重力，即
F浮=G蜡=m1g
在步骤③中，取出蜡块搽拭干净，并沿记号水平切下浸入水中的部分，这部分蜡块的质量为m2，则这部分蜡块的体积与整个蜡块的体积之比为
即，由阿基米德原理可得
由上式解得
30. 在“探究电流与电阻的关系”的实验中，所用器材有：学生电源、电流表、电压表、标有“20Ω 2A”的滑动变阻器、开关、导线和定值电阻R若干。
（1）请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整______；（要求：实物图与电路图的连线一一对应）
（2）某次实验中电压表的指针如图丙所示，其示数为______V；
（3）小桂将电源电压调为6V，分别换上多个定值电阻进行探究，数据记录如表所示，实验中小桂控制导体两端的电压恒为______V；分析数据可以得到的结论是：在电压一定时，通过导体的电流与导体的电阻成______比；
（4）小桂将20Ω电阻替换成25Ω想继续刚才的实验，闭合开关后电路中的电流大小约为______A（保留2位小数），在仅用现有仪器的情况下，要想完成该实验，他应该________（写一种方案即可）。
【答案】 ①. ②. 2.2 ③. 3 ④. 反 ⑤. 0.13 ⑥. 见解析
【解析】
【详解】（1）[1]根据电路图连接实物图，应做到一一对应。由电路图可知，应将滑动变阻器左下接线柱与定值电阻的右端接线柱相连，实物连接图如下：
（2）[2]电压表的量程为0~3V，分度值为0.1V，示数为2.2V。
（3）[3][4]探究电流与电阻的关系时，应控制电阻两端的电压不变，由表格数据可知，电阻两端的电压
U=IR=0.6A×5Ω=3V
分析表格中的数据可知，电流与电阻的乘积一定。则可得结论：在电压一定时，通过导体的电流与导体的电阻成反比。
（4）[5]由表格中的数据可知，当电阻为20Ω时，电路中的电流为0.15A，则电阻两端的电压
UR=I4R4=0.15A×20Ω=3V
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
U滑=U−UR=6V−3V=3V
因串联电路中各处的电流相等，所以，滑动变阻器接入电路中的电阻
当换上25Ω的电阻继续刚才的实验，此时滑动变阻器接入电路的电阻不变，电路中的电流
[6]在仅用现有仪器的情况下，要想使电压表的示数仍为3V，由串联分压的规律可知
代入数据得
解得U源=5.4V，则他应该将电源电压调至5.4V以下。
六、综合应用题（共24分。解答时要求在答题区域上写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，而未写出主要演算过程的，不能得分。答案必须明确写出数值和单位。）
31. 我国新能源汽车研发技术日益完善且深受国内外消费者青睐，如图某新能源车以90km/h的车速匀速直线行驶了1h，行驶过程中所受阻力大小恒为800N，而内燃机汽车在同样情况下行驶则需消耗汽油5kg，已知汽油的热值为。求：
（1）该新能源车这1h内行驶的路程；
（2）该新能源车这1h内牵引力做功；
（3）5kg汽油完全燃烧放出的热量。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）该新能源车这1h内行驶的路程为
（2）汽车做匀速直线运动时，受到的牵引力和阻力是一对平衡力，大小相等，所以牵引力大小为
该新能源车这1h内牵引力做的功为
（3）5kg汽油完全燃烧放出的热量为
答：（1）该新能源车这1h内行驶的路程为；
（2）该新能源车这1h内牵引力做的功为；
（3）5kg汽油完全燃烧放出的热量为。
32. 如图甲是水分检测仪，可以检测出谷物内部的水分含量RH（用百分数表示），如图乙是其内部的简化电路，电压表的量程是0~6V，电流表量程是0~0.225A，电源电压恒为9V，定值电阻，图丙是湿敏电阻R随湿度RH变化的关系图像。
（1）当检测的谷物湿度是时，电压表的示数是多少？
（2）该水分检测仪能检测湿度最大值是多少？
（3）若高粱水分含量在10％-14％间适合保存，用该检测仪测出某高粱对应图21乙中电流表示数为0.15A，请问该高粱是否适合保存？
【答案】（1）36V；（2）50%；（3）该高粱不适合保存
【解析】
【详解】（1）由电路图可知，湿敏电阻R与定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流；由图丙可知，当检测的谷物湿度是RH=10%时，湿敏电阻R=20Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流
电压表的示数
UR=IR=0.18A×20Ω=3.6V
（2）由图丙可知，湿度越大，湿敏电阻R的阻值越大。由串联分压规律可知，湿敏电阻两端的电压也越大（即电压表示数越大）， 因为电压表量程为0~6V，所以湿敏电阻R两端的电压最大为6V时，此时监测的湿度最大。根据串联电路总电压等于各电阻两端的电压之和可知，R0两端的最小电压
U0最小=U-UR最大=9V-6V=3V
则电路中的最小电流
根据欧姆定律可知，R接入电路的最大阻值
由图丙可知能监测湿度的最大值为50%。
（3）当电流表示数为0.15A时，电路中的总电阻
湿敏电阻阻值
R′=R总′−R0=60Ω−30Ω=30Ω
由图丙可知，对应的湿度为20%，因20%不在10%~14%之间，所以，该高粱不适合保存。
答：（1）当检测的谷物湿度是RH=10%时，电压表的示数是3.6V；
（2）该水分检测仪能检测湿度的最大值是50%；
（3）该高粱不适合保存。
33. 福建舰是中国完全自主设计建造的首艘弹射型航空母舰，采用平直通长飞行甲板，配置电磁弹射和阻拦装置，满载排水量为87500吨，正常行驶时的最大功率为，入围“2022年度央企十大国之重器”。福建舰于2024年5月8日顺利完成首次航行试验，正常行驶航速可达18m/s。（水的密度取）
（1）分别求福建舰满载时的总重力及以最大功率正常行驶时的牵引力；
（2）舰载战机驶离前后，航母吃水深度会有变化。小桂结合所学的物理知识做了一个“同时考虑海平面升降变化”的模拟实验：他将底面积为的薄壁柱形溢水杯置于水平桌面上，然后往杯中加入4800g的水，此时水面离溢水口的竖直距离为。再将高为15cm的圆柱体缓慢放入水中，发现圆柱体竖立下沉至刚好与容器底接触时（如图乙），从溢水杯中溢出了400g的水，此时圆柱体对容器底的压力为0。求：若此时将圆柱体竖直提升6cm，则圆柱体底部受到水的压强将减少多少帕斯卡。
【答案】（1）8.75×108N，1×107N；（2）800Pa
【解析】
【详解】解：（1）福建舰满载时漂浮在水面上，所受浮力等于总重力，由阿基米德原理可知，所受浮力等于排开液体所受重力，则满载时的总重力
G=G排=m排g=87500×103kg×10N/kg=8.75×108N
以最大功率正常行驶时的牵引力
（2）容器中水的体积
容器中水的深度
水面到溢水口的容积
溢出水的体积
圆柱体排开水的体积
圆柱体的底面积
将圆柱体竖直提升6cm时减少排开水的体积
水面下降的高度
水面到圆柱体底部深度的改变量
圆柱体底部受到水的压强的减少量
答：（1）福建舰满载时的总重力为8.75×108N，以最大功率正常行驶时的牵引力为1×107N；
（2）圆柱体底部受到水的压强将减少800Pa。实验序号
1
2
3
4
电阻/Ω
5
10
15
20
电流/A
0.60
0.30
0.20
0.15
（考试时间：90分钟；满分：100分）
注意事项：
1.答题前，考生务必将姓名、准考证号填写在试卷和答题卡上。
2.考生作答时，请在答题卡上作答（答题注意事项见答题卡），在本试卷上作答无效。
3.本试卷g取10N/kg。
一、单项选择题（本题共13小题，每小题2分，共26分。在每小题给出的四个选项中，只有一个选项符合题目要求。）
1. 用紫砂锅盛汤上桌，过了较长时间后食客仍可喝到热汤，这主要是因为紫砂锅的（ ）
A. 导热差B. 密度大C. 硬度高D. 弹性差
【答案】A
【解析】
【详解】过了较长时间后食客仍可喝到热汤，说明汤的热量散失比较少，从而可以说明紫砂锅的导热性比较差。
故选A。
2. 如图请估测该瓶子的高约为（ ）
A. 2cmB. 20cmC. 50cmD. 500cm
【答案】B
【解析】
【详解】中学生拳头的宽度在10cm左右，由图可知，瓶子的高度相当与两个拳头的高度，在20cm左右，故B符合题意，ACD不符合题意。
故选B。
3. 今年“广西三月三·嗨唱歌圩节”在桂林榕湖边展演中，演员用大小不同的力度敲击鼓面，是为了改变声音的（ ）
A. 响度B. 音调C. 速度D. 音色
【答案】A
【解析】
【详解】当用大小不同的力敲击鼓面时，鼓面会因振动而发出声音，由于鼓面振动的幅度不同，所以声音的响度会不同。
故选A。
4. 2024年4月24日是中国第九个航天日，宇航员在太空站上将信息传递到地面是通过：（ ）
A. 超声波B. 次声波C. 紫外线D. 电磁波
【答案】D
【解析】
【详解】电磁波可以传递信息，并且电磁波的传播不需要介质，可以在真空中传播，所以广播、电视、移动通信、卫星都是用电磁波传递信息的；可知宇航员在太空站上将信息传递到地面是通过电磁波进行传递的，故ABC不符合题意，D符合题意。
故选D。
5. 下列现象是由于光的直线传播产生的是（ ）
A. 水中倒影B. 海市蜃楼C. 影子的形成D. 彩虹的形成
【答案】C
【解析】
【详解】A．水中倒影属于平面镜成像，是由于光的反射形成的，故A不符合题意；
B．海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故B不符合题意；
C．影子是由于光的直线传播在物体背光一侧形成的暗区域，故C符合题意；
D．彩虹是色散现象，是由于光的折射形成的，故D不符合题意。
故选C。
6. 晋代《博物志》中有“削冰令圆，举以向日，以艾承其影，则其火”的用冰取火的发明记载，其实质是将冰块制作成（ ）
A. 平面镜B. 凸透镜C. 凹透镜D. 三棱镜
【答案】B
【解析】
【详解】要取火需要将光线会聚，所以应该将冰块制成对光有会聚作用的凸透镜，凸透镜会把光线集中在焦点上时，当把艾放在焦点上时，会随着温度的升高达到燃点时即可燃烧。
故选B。
7. “漓江饮马欲何之，不尽芒山烟雨迷”，烟雨漓江上“白雾”的形成所发生的物态变化是（ ）
A. 熔化B. 凝固C. 汽化D. 液化
【答案】D
【解析】
【详解】漓江的水蒸发产生大量的水蒸气，水蒸气遇到冷空气后液化成小水珠，形成白雾，所以是液化现象。
故选D。
8. 如图，调节旋钮开关能改变台灯的亮暗程度，这实质是改变台灯接入电路中导体的（ ）
A. 长度B. 材料C. 横截面积D. 温度
【答案】A
【解析】
【详解】旋钮开关实际上是一个滑动变阻器，其工作原理是通过改变接入电路中的电阻丝的长度来改变电路中的电流，从而达到调节灯泡亮度的目的，故A符合题意，BCD不符合题意。
故选A。
9. 如图所示，当风吹过弧形的硬纸板上方时，纸板会上升，这是因为此时硬纸板上方气体（ ）
A. 流速大，压强大B. 流速大，压强小
C. 流速小，压强大D. 流速小，压强小
【答案】B
【解析】
【详解】弧形的硬纸板上方凸起的，当气流经过时，上方的流速大，压强小，下方的流速慢，压强大，大气压产生了一个向上的压力差即升力，所以纸板会上升。
故选B。
10. 如图所示，游客在干燥的沙漠上游玩时，出现头发竖起如“刺猬头”的静电现象，关于头发带电情况分析正确的是（ ）
A. 头发创造了电荷B. 头发带了异种电荷
C. 头发带了同种电荷D. 头发一定带了正电荷
【答案】C
【解析】
【详解】游客在干燥的沙漠上游玩时，头发与空气、衣服等发生摩擦，使头发上带上了同种电荷，同种电荷相互排斥，故出现头发竖起如“刺猬头”的静电现象，故C正确，ABD错误。
故选C。
11. 如图所示，小桂沿着斜面推动木箱向上移动的过程中，木箱受到的哪个力没有做功（ ）
A. 推力B. 重力GC. 支持力D. 摩擦力f
【答案】C
【解析】
【详解】A．推力沿斜面方向，物体沿斜面方向移动了一段距离，推力做了功，故A不符合题意；
B．重力方向竖直向下，物体沿斜面方向移动时在竖直方向上移动了一段距离，克服重力做了功，故B不符合题意；
C．支持力垂直于斜面，物体沿斜面方向移动了一段距离，物体运动的方向和支持力的方向垂直，支持力没有做功，故C符合题意；
D．摩擦力沿斜面向下，物体沿斜面方向移动了一段距离，克服摩擦力做了功，故D不符合题意。
故选C。
12. 下列说法正确的是（ ）
A. 汽车轮胎上的条纹有利于减小摩擦
B. 给轴承里滴入润滑油有利于减小摩擦
C. 刀口磨锋利后有利于减小刀口压强
D. 助跑后能跳得更远，是因为助跑增大了惯性
【答案】B
【解析】
【详解】A．汽车轮胎上的条纹有利于通过增大接触面粗糙程度来增大摩擦，故A错误；
B．给轴承里滴入润滑油有利于通过使接触面分离来减小摩擦，故B正确；
C．刀口磨锋利后有利于通过减小接触面积来增大刀口压强，故C错误；
D．助跑后能跳得更远，是因为助跑增大了速度，起跳后由于惯性以较大速度继续向前运动，可以跳得更远，故D错误。
故选B。
13. 如图所示的电路是一种声光报警电路的示意图，当开关和同时闭合时，会出现的现象是（ ）
A 灯不亮，铃响B. 灯亮，铃响
C. 灯亮，铃不响D. 灯不亮，铃不响
【答案】A
【解析】
【详解】开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不亮，但电铃仍工作。故A符合题意，BCD不符合题意。
故选A。
二、多项选择题（本大题共3小题，每小题3分，共9分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。）
14. 下列能源中，属于可再生能源的是（ ）
A. 石油B. 太阳能C. 水能D. 煤炭
【答案】BC
【解析】
【详解】石油、煤炭不能短时期内从自然界得到补充，属于不可再生能源；水能和太阳能从自然界里源源不断的得到补充，属于可再生能源。
故选BC。
15. 2024年春节期间，很多铁路枢纽受大雪严重影响。如图所示，是一副“火车头牵动动车厢雪地前行”的画面，在它们水平匀速直线行驶的过程中，以下说法正确的是（ ）
A. 火车头相对动车厢是静止的
B. 动车厢的动能在增大
C. 动车厢的运动状态保持不变
D. 火车头拉动车厢的力小于动车厢拉火车头的力
【答案】C
【解析】
【详解】A．火车头相对动车厢位置不变，是静止的，故A正确；
B．动车厢做匀速直线运动，速度不变，动能不变，故B错误；
C．动车厢做匀速直线运动，动车厢的运动状态保持不变，故C正确；
D．火车头拉动车厢的力和动车厢拉火车头的力是一对相互作用力，大小相等，故D错误。
故选C。
16. 小桂家的电能表的规格如图所示。他将家里其它用电器断电后，只让空调单独持续制冷144s，测得电能表转盘转动250r，则下列说法正确的是：（ ）
A. 144s内该空调共消耗了20213kW·h的电能
B. 该空调制冷的实际功率是2500W
C. 此电能表转盘每小时转过2500r
D. 小桂家不允许同时使用2台“220V 3000W”的空调制冷
【答案】BD
【解析】
【详解】A．2500r/kW⋅h表示的是电路中每消耗1kW⋅h的电能，电能表的转盘转2500r，转盘转250r，电路消耗的电能为
故A错误；
B．该空调制冷的实际功率
故B正确；
C．2500r/kW·h的含义是电路每消耗1千瓦时的电能，表盘转2500圈，不是每小时转过2500r，故C错误；
D．电能表允许同时工作的用电器的总功率
P总=UI=220V×20A=4400W
两台空调的功率之和
P总′=2×3000W=6000W
因为P总′>P总，所以，小桂家不能同时使用2台“220V 3000W”的空调制冷，故D正确。
故选BD。
三、填空题（本大题共6小题，每空1分，共12分）
17. 家庭电路中：客厅的灯与卧室的灯之间是______联关系；每多开一盏灯，经过总开关的电流将变______。
【答案】 ①. 并 ②. 大
【解析】
【17题详解】
[1]客厅的灯与卧室的灯是独立工作，互不影响的，所以它们之间是并联的。
[2]家庭电路中，每多亮一盏灯相当于增加了导体的横截面积，并联的电阻越多，总电阻减小，由可知，在电压不变时，干路的总电流变大。
18. 图是我国古人运送巨木的情景，支架下垫有底面积较大的石块，这是通过增大接触面积来______支架对地面的压强；横杆右端A、B两处的人相比，______处的人会省力一些。
【答案】 ① 减小 ②. B
【解析】
【详解】[1]支架下垫有底面积较大的石块，增大了支架和地面的接触面积，这是在压力一定时通过增大接触面积来减小支架对地面的压强。
[2]根据杠杆平衡条件可知，阻力和阻力臂一定时，动力臂越长，动力越小，横杆右端A、B两处的人相比，B处动力臂较长，所以，B处的人会省力一些。
19. 小桂从猫儿山脚下到山顶的过程中，发现携带的密封食品袋逐渐胀鼓起来，说明此时猫儿山顶的大气压比山脚下的要______；此时若用不加盖的锅烧水，则水的沸点会略______。（均选填“高”或“低”）
【答案】 ①. 小 ②. 低
【解析】
【19题详解】
[1]从山脚到山顶的过程中，海拔高度增大，密封袋内部压强不变，但食品袋逐渐胀鼓起来，说明外界的大气压在减小，进一步可以说明此时猫儿山顶的大气压比山脚下的要小。
[2]水的沸点受气压的影响，气压越低，沸点也越低。由于猫儿山顶的大气压比山脚下的要小，所以山顶上水的沸点会略低。
20. 爆炒辣椒时，周围的人很快就察觉有辣味，这是______现象，起锅冷却后闻到的辣味就变淡了很多，说明这种现象的剧烈程度随温度的降低而______。
【答案】 ①. 扩散 ②. 减弱
【解析】
【20题详解】
[1]爆炒辣椒时，周围的人很快就能闻到辣椒的香味，这是扩散现象，扩散现象表明一切物质的分子都在不停地做无规则运动。
[2]起锅后，辣椒的温度降低了，周围的人闻到的辣味就变淡了很多，说明辣椒分子的无规则运动与温度有关，温度越高辣椒分子的无规则运动越剧烈，温度降低后辣椒分子的无规则运动的剧烈程度减弱。
21. 如图所示，一个小型风力发电机上连接着灯泡，吹动扇叶时，与之连接的灯泡发光，该发电过程中将______能转化为电能，发电机中一定______（选填“有”或“没有”）磁体。
【答案】 ①. 机械 ②. 有
【解析】
【21题详解】
[1]型风力发电机转动时，通过线圈的转动切割磁感线来产生电能，是将机械能转化为了电能。
[2]电动机的主要构造是由磁体和线圈组成；型风力发电机转动时，线圈在磁场中做切割磁感线运动，从而产生感应电流，所以小型风力发电机发电的原理是电磁感应。
22. 图中A、B两个实心均匀正方体分别放在水平地面上，此时A、B对地面的压强相等，它们的边长之比为，A的边长为10cm，B的密度为，则A的密度为______，将B沿水平方向切割一部分叠放在A的正上方，要使此时A、B对地压强，B切去部分的重力为______N。
【答案】 ①. 6×103 ②. 240
【解析】
【详解】[1]当正方体放在水平地面上时，其对地面的压强为
A和B的边长之比为1∶3，A的边长为10cm，则B的边长为30cm。此时A、B对地面的压强相等，则有ρAghA=ρBghB，A的密度为
[2]设B切去部分的重力为G切，因为pA=9pB，则有
即
因为
G=mg=ρVg=ρShg
则有
化简得
代入数据得
解得：G切=240N。
四、作图题（共4分。请把答案直接写在答题卡相应的位置上。）
23. 在图中，画出小球摆到最高点时所受到的重力的示意图。
（ ）
【答案】
【解析】
【详解】过球心作竖直向下的重力，如下图
24. 请在图中用箭头标出磁感线方向；并在虚线框中标出电源“＋”“-”极。
【答案】
【解析】
【24题详解】
由图可知，通电螺线管的左端为N极，则右端为S极；因为在磁铁外部，磁感线总是从N极发出，回到S极，所以磁感线的方向在图中是向右的。根据安培定则可知，大拇指的方向指向N极的方向，则手指的方向弯曲的方向即为电流方向，所以电流从螺线管的右端流入，则电源的右端为正极，左端为负极，如图所示：
五、实验探究题（共25分。请把答案直接写在答题卡相应的位置上。）
25. 如图为测量物体运动速度的实验。
（1）本实验的原理是：____________，实验时应选择坡度较______的斜面；
（2）读出本次实验中小车从B点到C点所用的时间为______s；并算得AC段的平均速度为______dm/s；
（3）相对于静止释放而言，若小车在A点释放时，不小心给了一个沿斜面向下的推力，则测得AC段的平均速度将______（选填“变大”、“变小”或“不变”）。
【答案】 ①. ②. 小 ③. 1 ④. 3 ⑤. 变大
【解析】
【详解】（1）[1][2]测量小车在斜面上的平均速度，需要测量斜面长度和运动时间，利用速度公式求解；实验时，小车所放的斜面应保持较小的坡度，这样小车在斜面上运动时间会长些，便于测量小车的运动时间。
（2）[3][4]从B点到C点所用的时间
小车从A点到C点所用的时间为tAC=3s；刻度尺的分度值为0.1dm，AC长度为
小车在AC段的平均速度
（3）[5]小车在A点释放时，不小心给了一个沿斜面向下的推力，则小车到达C点时的速度变快，在AC段运动的时间变短，而AC段的路程不变，由可知，测得AC段的平均速度将变大。
26. 如图在“探究影响滑动摩擦力大小的因素”实验中，沿水平拉动同一个物块匀速直线运动（所用钩码亦相同）。图甲、乙是探究滑动摩擦力的大小与______有关，此次实验用到的研究方法是______和转换法；图乙、丙中，丙实验中弹簧测力计示数比乙的大，则______（选填“乙”或“丙”）实验中的木板更粗糙。
【答案】 ①. 压力大小 ②. 控制变量法 ③. 丙
【解析】
【26题详解】
[1]图中甲、乙两次实验接触面的粗糙程度相同，乙中压力更大，滑动摩擦力越大，故得出结论：滑动摩擦力的大小与压力大小有关，且在接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
[2]在探究滑动摩擦力大小与压力大小的关系时，控制接触面的粗糙程度相同，这种实验方法称为控制变量法。实验中物块被匀速直线拉动，由二力平衡知识可知，此时物块受到的滑动摩擦力等于拉力，通过观察测力计的示数即可知道滑动摩擦力的大小，这里用到了转换法。
[3]如图乙、丙所示，两次实验中木块与砝码相同，即压力大小相同，用弹簧测力计沿水平方向拉着木块分别做匀速直线运动，发现丙实验中弹簧测力计示数比乙的大，说明丙实验中滑动摩擦力更大，所以丙实验中的木板更粗糙。
27. 在“探究凸透镜成像规律”的实验中，实验器材的位置如图所示，此时在光屏上出现了一个与烛焰大小基本相等的清晰的像，则此时光屏上成的是______（选填“倒立”或“正立”）的像；若保持蜡烛的位置不变，将凸透镜调至A点时，移动光屏，光屏上又一次出现了一个清晰的像，______是利用这个原理工作的（选填“投影仪”或“照相机”）。
【答案】 ①. 倒立 ②. 照相机
【解析】
【详解】[1]如图，物距等于像距，所以物距和像距都等于二倍焦距，成的是倒立、等大的实像。
[2]若保持蜡烛的位置不变，将凸透镜调至A点时，则物距大于二倍焦距，成倒立、缩小的实像，照相机是利用这个原理工作的。
28. 如图在“探究光的反射规律”实验中，激光笔发出的光紧贴纸板入射是为了______；多次实验在纸板上画出入射光线和对应的反射光线后，发现没有量角器，为了得出反射角等于入射角这一结论，你的操作是______。
【答案】 ①. 显示光路 ②. 见解析
【解析】
【详解】[1]激光笔发出的光紧贴纸板入射是为了使光在纸板上发生漫反射，从而显示光路，便于观察。
[2]为了得出反射角等于入射角这一结论，可以将纸板沿法线折叠，观察反射光线和入射光线是否可以重合，若重合，则反射角等于入射角。
29. 同学们想用天平和量筒测量桂林油茶的密度。
（1）将天平放在______上，把游码归零后，发现指针静止时如图甲所示，此时应将平衡螺母向______端调，直至天平横梁水平平衡后，同学们将适量的油茶倒入烧杯中，测出烧杯和油茶的总质量为123.2g；
（2）然后将烧杯中的部分油茶倒入量筒中，如图乙所示，则倒入量筒中的油茶的体积为______；
（3）再把烧杯和剩余的油茶放在天平左盘中称量，当横梁水平平衡时，所用砝码和游码在标尺上的位置如图丙所示，则烧杯和剩余油茶的总质量为______g；
（4）所测油茶的密度为______；
（5）在将烧杯中的油茶倒入量筒中时，不慎滴落一些在量筒的外壁上，则所测得油茶的密度将______（选填“偏大”、偏小”或“不变”）；
（6）接着小桂分享他在家仅用电子秤、碗和水（已知水的密度为），测量蜡块的密度的方法：
①如图丁用电子秤测出某圆柱体蜡块的质量为；
②如图戊将蜡块放入水中，静止时蜡块竖直漂浮，记下水面对应蜡块的位置；
③取出蜡块搽拭干净，并沿记号水平切下浸入水中的部分（不计损耗），称其质量为，如图已所示；
④结合以上测量数据算得蜡块的密度表达式为______。（用，，表示）
【答案】 ①. 水平台 ②. 左 ③. 60 ④. 54.2 ⑤. 1.15 ⑥. 偏大 ⑦.
【解析】
【详解】（1）[1][2]将天平放在水平台上，把游码归零后，发现指针静止时如图甲所示，指针指向分度盘的右侧，则天平左盘高右盘低，此时应将平衡螺母向左端调，直至天平横梁水平平衡。
（2）[3]量筒中油茶的体积
V=60mL=60cm3
（3）[4]标尺的分度值为0.2g，烧杯和剩余油茶的总质量
m剩=20g+20g+10g+4.2g=54.2g
（4）[5]量筒中油茶的质量
m=m总−m剩=123.2g−54.2g=69g
油茶的密度
（5）[6]在将烧杯中的油茶倒入量筒中时，不慎滴落一些在量筒的外壁上，则所测体积偏小，由可知，所测得油茶的密度将偏大。
（6）[7]在步骤②中，蜡块漂浮在水面上，根据漂浮条件可知，蜡块受到的浮力等于其重力，即
F浮=G蜡=m1g
在步骤③中，取出蜡块搽拭干净，并沿记号水平切下浸入水中的部分，这部分蜡块的质量为m2，则这部分蜡块的体积与整个蜡块的体积之比为
即，由阿基米德原理可得
由上式解得
30. 在“探究电流与电阻的关系”的实验中，所用器材有：学生电源、电流表、电压表、标有“20Ω 2A”的滑动变阻器、开关、导线和定值电阻R若干。
（1）请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整______；（要求：实物图与电路图的连线一一对应）
（2）某次实验中电压表的指针如图丙所示，其示数为______V；
（3）小桂将电源电压调为6V，分别换上多个定值电阻进行探究，数据记录如表所示，实验中小桂控制导体两端的电压恒为______V；分析数据可以得到的结论是：在电压一定时，通过导体的电流与导体的电阻成______比；
（4）小桂将20Ω电阻替换成25Ω想继续刚才的实验，闭合开关后电路中的电流大小约为______A（保留2位小数），在仅用现有仪器的情况下，要想完成该实验，他应该________（写一种方案即可）。
【答案】 ①. ②. 2.2 ③. 3 ④. 反 ⑤. 0.13 ⑥. 见解析
【解析】
【详解】（1）[1]根据电路图连接实物图，应做到一一对应。由电路图可知，应将滑动变阻器左下接线柱与定值电阻的右端接线柱相连，实物连接图如下：
（2）[2]电压表的量程为0~3V，分度值为0.1V，示数为2.2V。
（3）[3][4]探究电流与电阻的关系时，应控制电阻两端的电压不变，由表格数据可知，电阻两端的电压
U=IR=0.6A×5Ω=3V
分析表格中的数据可知，电流与电阻的乘积一定。则可得结论：在电压一定时，通过导体的电流与导体的电阻成反比。
（4）[5]由表格中的数据可知，当电阻为20Ω时，电路中的电流为0.15A，则电阻两端的电压
UR=I4R4=0.15A×20Ω=3V
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
U滑=U−UR=6V−3V=3V
因串联电路中各处的电流相等，所以，滑动变阻器接入电路中的电阻
当换上25Ω的电阻继续刚才的实验，此时滑动变阻器接入电路的电阻不变，电路中的电流
[6]在仅用现有仪器的情况下，要想使电压表的示数仍为3V，由串联分压的规律可知
代入数据得
解得U源=5.4V，则他应该将电源电压调至5.4V以下。
六、综合应用题（共24分。解答时要求在答题区域上写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，而未写出主要演算过程的，不能得分。答案必须明确写出数值和单位。）
31. 我国新能源汽车研发技术日益完善且深受国内外消费者青睐，如图某新能源车以90km/h的车速匀速直线行驶了1h，行驶过程中所受阻力大小恒为800N，而内燃机汽车在同样情况下行驶则需消耗汽油5kg，已知汽油的热值为。求：
（1）该新能源车这1h内行驶的路程；
（2）该新能源车这1h内牵引力做功；
（3）5kg汽油完全燃烧放出的热量。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）该新能源车这1h内行驶的路程为
（2）汽车做匀速直线运动时，受到的牵引力和阻力是一对平衡力，大小相等，所以牵引力大小为
该新能源车这1h内牵引力做的功为
（3）5kg汽油完全燃烧放出的热量为
答：（1）该新能源车这1h内行驶的路程为；
（2）该新能源车这1h内牵引力做的功为；
（3）5kg汽油完全燃烧放出的热量为。
32. 如图甲是水分检测仪，可以检测出谷物内部的水分含量RH（用百分数表示），如图乙是其内部的简化电路，电压表的量程是0~6V，电流表量程是0~0.225A，电源电压恒为9V，定值电阻，图丙是湿敏电阻R随湿度RH变化的关系图像。
（1）当检测的谷物湿度是时，电压表的示数是多少？
（2）该水分检测仪能检测湿度最大值是多少？
（3）若高粱水分含量在10％-14％间适合保存，用该检测仪测出某高粱对应图21乙中电流表示数为0.15A，请问该高粱是否适合保存？
【答案】（1）36V；（2）50%；（3）该高粱不适合保存
【解析】
【详解】（1）由电路图可知，湿敏电阻R与定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流；由图丙可知，当检测的谷物湿度是RH=10%时，湿敏电阻R=20Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流
电压表的示数
UR=IR=0.18A×20Ω=3.6V
（2）由图丙可知，湿度越大，湿敏电阻R的阻值越大。由串联分压规律可知，湿敏电阻两端的电压也越大（即电压表示数越大）， 因为电压表量程为0~6V，所以湿敏电阻R两端的电压最大为6V时，此时监测的湿度最大。根据串联电路总电压等于各电阻两端的电压之和可知，R0两端的最小电压
U0最小=U-UR最大=9V-6V=3V
则电路中的最小电流
根据欧姆定律可知，R接入电路的最大阻值
由图丙可知能监测湿度的最大值为50%。
（3）当电流表示数为0.15A时，电路中的总电阻
湿敏电阻阻值
R′=R总′−R0=60Ω−30Ω=30Ω
由图丙可知，对应的湿度为20%，因20%不在10%~14%之间，所以，该高粱不适合保存。
答：（1）当检测的谷物湿度是RH=10%时，电压表的示数是3.6V；
（2）该水分检测仪能检测湿度的最大值是50%；
（3）该高粱不适合保存。
33. 福建舰是中国完全自主设计建造的首艘弹射型航空母舰，采用平直通长飞行甲板，配置电磁弹射和阻拦装置，满载排水量为87500吨，正常行驶时的最大功率为，入围“2022年度央企十大国之重器”。福建舰于2024年5月8日顺利完成首次航行试验，正常行驶航速可达18m/s。（水的密度取）
（1）分别求福建舰满载时的总重力及以最大功率正常行驶时的牵引力；
（2）舰载战机驶离前后，航母吃水深度会有变化。小桂结合所学的物理知识做了一个“同时考虑海平面升降变化”的模拟实验：他将底面积为的薄壁柱形溢水杯置于水平桌面上，然后往杯中加入4800g的水，此时水面离溢水口的竖直距离为。再将高为15cm的圆柱体缓慢放入水中，发现圆柱体竖立下沉至刚好与容器底接触时（如图乙），从溢水杯中溢出了400g的水，此时圆柱体对容器底的压力为0。求：若此时将圆柱体竖直提升6cm，则圆柱体底部受到水的压强将减少多少帕斯卡。
【答案】（1）8.75×108N，1×107N；（2）800Pa
【解析】
【详解】解：（1）福建舰满载时漂浮在水面上，所受浮力等于总重力，由阿基米德原理可知，所受浮力等于排开液体所受重力，则满载时的总重力
G=G排=m排g=87500×103kg×10N/kg=8.75×108N
以最大功率正常行驶时的牵引力
（2）容器中水的体积
容器中水的深度
水面到溢水口的容积
溢出水的体积
圆柱体排开水的体积
圆柱体的底面积
将圆柱体竖直提升6cm时减少排开水的体积
水面下降的高度
水面到圆柱体底部深度的改变量
圆柱体底部受到水的压强的减少量
答：（1）福建舰满载时的总重力为8.75×108N，以最大功率正常行驶时的牵引力为1×107N；
（2）圆柱体底部受到水的压强将减少800Pa。实验序号
1
2
3
4
电阻/Ω
5
10
15
20
电流/A
0.60
0.30
0.20
0.15
相关试卷
2024年广西桂林市中考第二次适应性训练物理试卷： 这是一份2024年广西桂林市中考第二次适应性训练物理试卷，共6页。
2017年广西桂林市中考物理试卷（学生版）： 这是一份2017年广西桂林市中考物理试卷（学生版），共7页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2015年广西桂林市中考物理试卷（学生版）： 这是一份2015年广西桂林市中考物理试卷（学生版），共9页。试卷主要包含了单项选择题，填空题，作图，综合应用等内容，欢迎下载使用。
