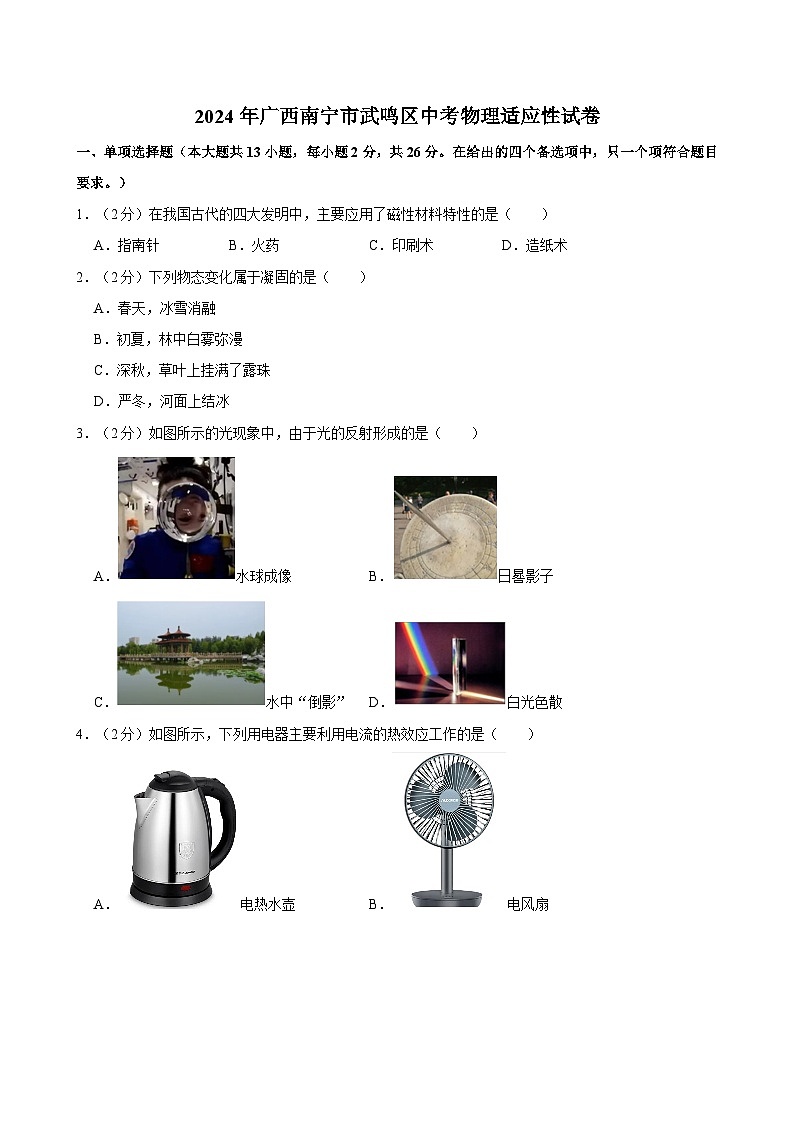

2024年广西南宁市武鸣区中考物理适应性试卷

这是一份2024年广西南宁市武鸣区中考物理适应性试卷，共32页。试卷主要包含了单项选择题，多项选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

1．（2分）在我国古代的四大发明中，主要应用了磁性材料特性的是（ ）
A．指南针B．火药C．印刷术D．造纸术
2．（2分）下列物态变化属于凝固的是（ ）
A．春天，冰雪消融
B．初夏，林中白雾弥漫
C．深秋，草叶上挂满了露珠
D．严冬，河面上结冰
3．（2分）如图所示的光现象中，由于光的反射形成的是（ ）
A．水球成像B．日晷影子
C．水中“倒影”D．白光色散
4．（2分）如图所示，下列用电器主要利用电流的热效应工作的是（ ）
A．电热水壶B．电风扇

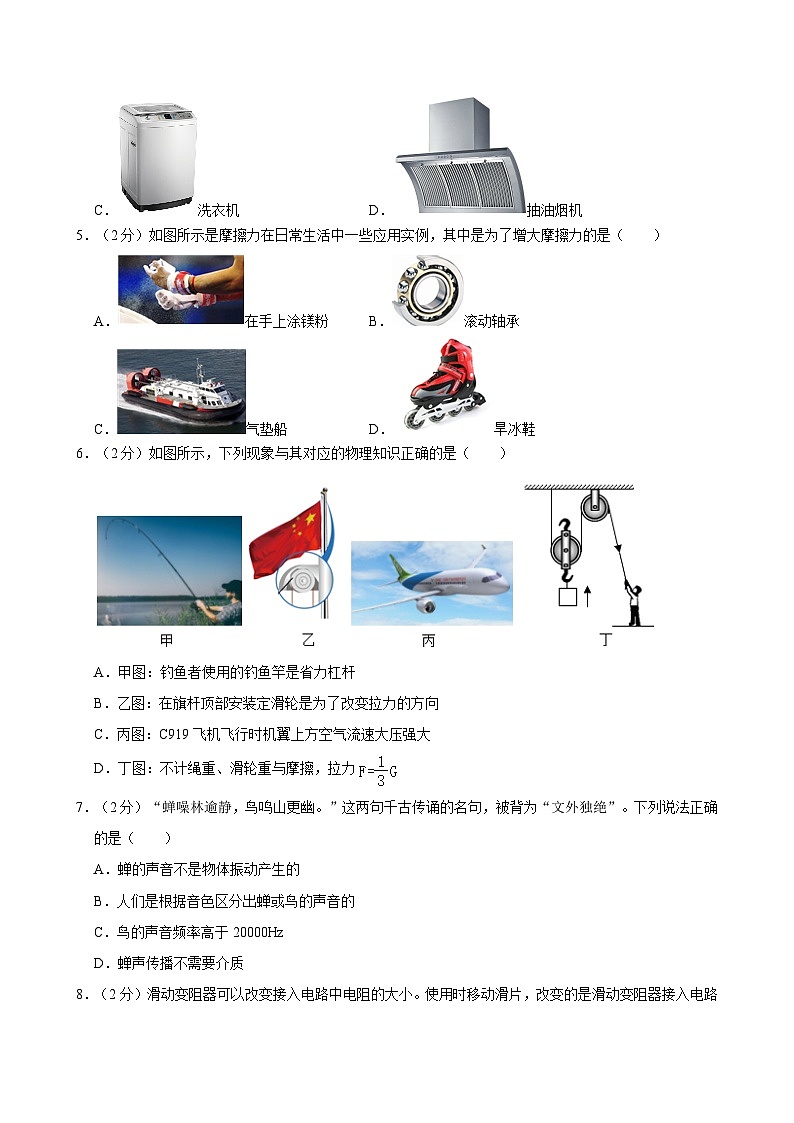

C．洗衣机D．抽油烟机
5．（2分）如图所示是摩擦力在日常生活中一些应用实例，其中是为了增大摩擦力的是（ ）
A．在手上涂镁粉B．滚动轴承
C．气垫船D．旱冰鞋
6．（2分）如图所示，下列现象与其对应的物理知识正确的是（ ）
A．甲图：钓鱼者使用的钓鱼竿是省力杠杆
B．乙图：在旗杆顶部安装定滑轮是为了改变拉力的方向
C．丙图：C919飞机飞行时机翼上方空气流速大压强大
D．丁图：不计绳重、滑轮重与摩擦，拉力
7．（2分）“蝉噪林逾静，鸟鸣山更幽。”这两句千古传诵的名句，被背为“文外独绝”。下列说法正确的是（ ）
A．蝉的声音不是物体振动产生的
B．人们是根据音色区分出蝉或鸟的声音的
C．鸟的声音频率高于20000Hz
D．蝉声传播不需要介质

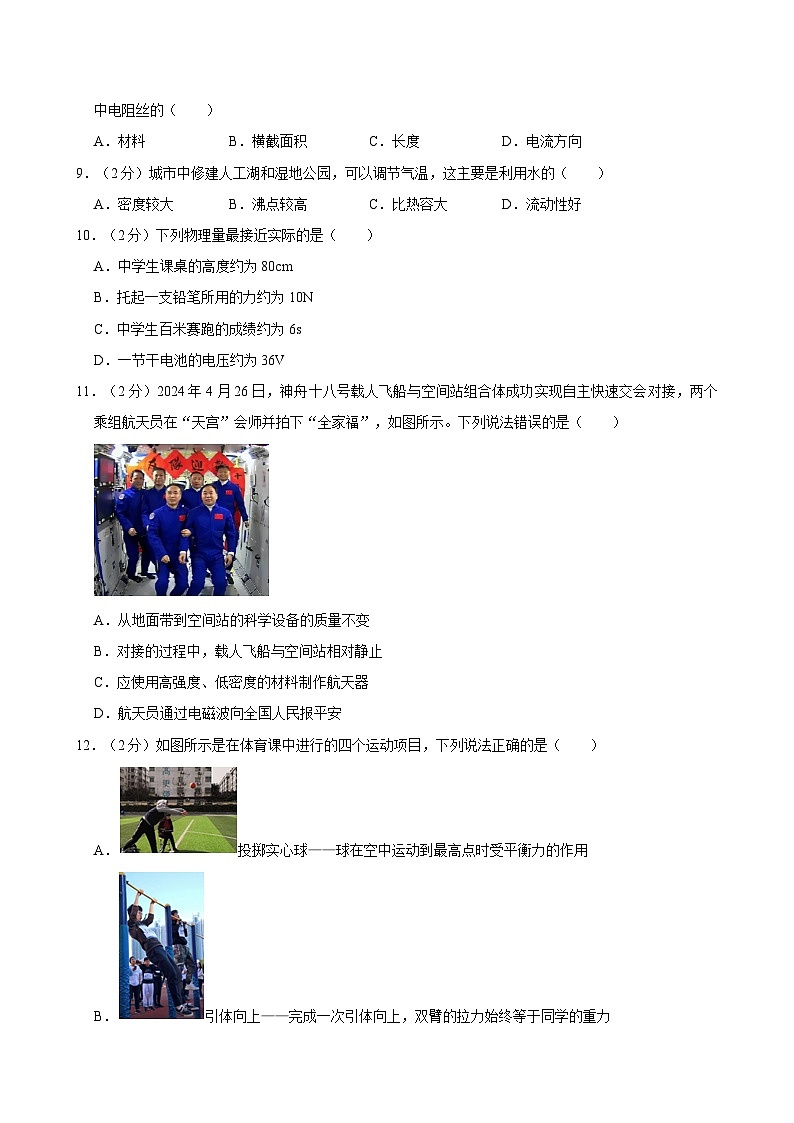

8．（2分）滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）
A．材料B．横截面积C．长度D．电流方向
9．（2分）城市中修建人工湖和湿地公园，可以调节气温，这主要是利用水的（ ）
A．密度较大B．沸点较高C．比热容大D．流动性好
10．（2分）下列物理量最接近实际的是（ ）
A．中学生课桌的高度约为80cm
B．托起一支铅笔所用的力约为10N
C．中学生百米赛跑的成绩约为6s
D．一节干电池的电压约为36V
11．（2分）2024年4月26日，神舟十八号载人飞船与空间站组合体成功实现自主快速交会对接，两个乘组航天员在“天宫”会师并拍下“全家福”，如图所示。下列说法错误的是（ ）
A．从地面带到空间站的科学设备的质量不变
B．对接的过程中，载人飞船与空间站相对静止
C．应使用高强度、低密度的材料制作航天器
D．航天员通过电磁波向全国人民报平安
12．（2分）如图所示是在体育课中进行的四个运动项目，下列说法正确的是（ ）
A．投掷实心球——球在空中运动到最高点时受平衡力的作用
B．引体向上——完成一次引体向上，双臂的拉力始终等于同学的重力
C．立定跳远——起跳时用力蹬地，是利用了物体间力的作用是相互的
D．50m跑——冲过终点的同学不能立刻停下来是因为他受到了惯性力的作用
13．（2分）曹冲称象的办法是：先把大象牵到船上，记下船的吃水深度；后将大象从船上牵走，使船达到同样的吃水深度时，停止往船上搬石头，也就是大象的体重了。下列有关“曹冲称象”的说法正确的是（ ）
A．他用到了物理研究中的一种思维方法——控制变量法
B．他用到了物理研究中的一种思维方法——等效变换
C．大象在船上时，船所受浮力的大小等于大象的体重
D．船上装载大象或石头时，船处于悬浮状态
二、多项选择题（本大题共3小题，每小题3分，共9分。在每小题列出的四个备选项中，多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。）
（多选）14．（3分）光刻技术的工作原理如图所示。用紫外光照射镂空掩膜，调整镂空掩膜、缩图透镜的位置，恰好能在硅片上成极小的清晰的像，下列说法正确的是（ ）
A．缩图透镜相当于凸透镜，凸透镜可以用于矫正近视眼
B．镂空掩膜位于缩图透镜的二倍焦距以内
C．镂空掩膜的像是倒立缩小的
D．硅片相当于光屏
（多选）15．（3分）以下关于各仪表的说法和读数正确的是（ ）
A．如图是电阻箱，可以调节电阻的大小并能显示电阻的阻值，此时阻值为608Ω
B．如图是电能表，是测量电功的仪表，此家庭电路总共消耗的电能为2818.7J
C．如图是电压表，与所测用电器并联，若此时连接0﹣15V量程，读数为13V
D．如图为电流表，串联在被测电路中，若此时连接0﹣0.6A量程，读数为0.51A
（多选）16．（3分）近年来，我国在科技领域取得了辉煌的成就。下列说法正确的是（ ）
A．中国空间站利用的太阳能属于可再生能源
B．华龙一号核电机组利用的是核裂变释放的能量
C．复兴号动车组控制系统中的芯片由超导体制成
D．奋斗者号潜水器从海底采集的轻石上升到海面前浮力变大
三、填空题（本大题共6小题，每空1分，共12分.）
17．（2分）如图所示，水平桌面上的甲、乙两容器用一细管相连，细管中间有一开关K，在两容器中装入不同质量的水后，甲中水面比乙中水面高，此装置 连通器（选填“是”或“不是”）。打开开关K待液面稳定后，甲中的液面高度 乙中的液面（选填“大于”“等于”“小于”）。
18．（2分）旅行中，汽车在公路上快速行驶时，窗外的空气流速大 ，窗帘受到向外的力，飘向窗外。车行驶到高山上时，发现密封的零食包装袋鼓起了 （两空均选填“大”或“小”）造成的。
19．（2分）神舟十六号载人飞船由火箭运载加速升空时，以火箭为参照物，飞船是 （选填“运动”或“静止”）的，飞船重力势能 （选填“增大”或“减小”）。
20．（2分）如图甲表示四冲程汽油机的某个冲程示意图，该冲程是 冲程；将汽油机的能量流向制成如图乙所示的图表，根据给出的信息 。
21．（2分）2024年5月11日，我国首个大容量钠离子电池储能电站——伏林钠离子电池储能电站在广西南宁市武鸣区双桥镇伏林村正式投入运营，相当于给南宁市配备了一个超大充电宝。充电时钠离子电池相当于电路中的 （选填“用电器”或“电源”），对同一个钠电池充电，充电功率越大 （选填“长”或“短”）。
22．（2分）一个圆柱形容器放在水平桌面上，如图甲所示，容器中立放着一个均匀实心圆柱体M，加入的水对容器底的压强p水与所加水的质量m的关系如图乙所示，在整个过程中无水溢出，M的底面始终与容器中的水面平行，圆柱体M刚好漂浮，此时容器中水的深度h＝ m，圆柱形容器的内底面积S＝ m2。
四、作图题（本大题共2小题，共4分.）
23．（2分）光从空气斜射入玻璃中，请在图中画出反射光线和折射光线的大致位置。
24．（2分）如图所示，用笔画线代替导线将电灯和开关接到电路中。
五、实验探究题（本大题共4小题，共25分。）
25．（5分）在“探究平面镜成像的特点”实验中：
（1）用玻璃板代替平面镜的目的是方便找到 的位置；
（2）将白纸铺在水平桌面上，再将玻璃板 放在白纸上，把点燃的蜡烛A放在玻璃板前面，如图所示。将未点燃的蜡烛B在玻璃板后面移动，说明平面镜所成的像与物体大小 ；测量发现蜡烛A、B到镜面的距离 ；
（3）将光屏放在蜡烛A的像的位置，直接观察光屏，光屏上没有呈现蜡烛A的像 。
26．（6分）在“探究浮力大小与哪些因素有关”的实验中：
（1）观察弹簧测力计的零刻度线、 和分度值。调零时，弹簧测力计应在 （选填“竖直”或“水平”）方向上调零。
（2）如图甲所示，在弹簧测力计下悬挂一个高为6cm的长方体物块（可塑），测出重力。将它缓慢浸入水中，在图乙中画出物块所受浮力F浮随h变化的图象。
（3）分析图象可知：浸没前，h增加，F浮 ；浸没后，h增加，F浮 。（均选填“变大”、“变小”或“不变”）
（4）若把此物块捏成高为6cm的圆锥体，重复上述实验。两次实验所得的F浮随h变化的图象 （选填“相同”或“不同”）。
（5）若继续探究浮力的大小与液体密度的关系，还需添加一种材料： 。
27．（7分）小伟在科技创新大赛中获奖，他想知道所获奖牌的材质，为此
（1）把天平放在 桌面上，把游码放到标尺左端的 线处，横梁静止时，指针指在如图甲所示位置 直至横梁在水平位置平衡；
（2）测量过程中，当天平重新平衡时，右盘中所加砝码和标尺上游码的位置如图乙所示 g；
（3）在测量奖牌体积时，由于量筒口径较小，奖牌无法放入。经过思考
①向口径略大于奖牌的烧杯中加入适量的水，用细线系住奖牌使其浸没在水中，并在烧杯壁上水面到达的位置作出标记；
②把奖牌从水中取出后，将量筒中的水（体积是40mL）缓慢加入烧杯中至标记处，则奖牌的体积为 cm3；
③算出奖牌的密度是 kg/m3。小伟将测得的密度和表中数据进行对比，推测奖牌最有可能是 制成的。
28．（7分）学校“水培种植小屋”的蔬菜适宜生长的温度在10～30℃之间，项目式学习小组利用热敏电阻和电阻箱设计温度报警电路，电阻箱是可以调节并显示阻值的变阻器。
（1）利用图甲所示电路探究热敏电阻Rt阻值随环境温度t变化的规律；
①根据图甲，将图乙中的实物电路连接完整需要在 （选填“AB”、“AC”或“BC”）连接一根导线；
②连接电路的过程中，应将保持开关 ，将电阻箱的阻值调至最大，起到保护电路的作用；
③将热敏电阻置于0℃的环境中，闭合S1、断开S2，记录电流表示数I0，然后 （描述开关状态），调节电阻箱R0直到电流表示数为 ，此时R1＝R0；
④将热敏电阻R1置于不同温度的环境中，重复步骤③，测得的数据如下表：分析数据可得：热敏电阻的阻值随温度的升高而 ；
（2）根据上述探究结果，设计如图丙报警电路：
实验器材：电源（恒为12V）、热敏电阻R1、电阻箱R0（0～9999Ω）、数字电压表（U≥7.2V时报警）、数字电流表（I≥6mA时报警）、开关一个、导线若干。
要求：小屋温度t≥30℃或t≤10℃时都有一个电表报警。设计的电路中电阻箱R0应调为 Ω。当温度降低到10℃时电路报警，此时电流表的示数为 mA。
六、综合应用题（本大题共3小题，共24分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤，只写由最后答案、未写出主要演算过程的，不得分。）
29．（6分）2023年8月31日，南宁北站开通运营，开启武鸣通高铁的新纪元。下表是某次高铁列车的部分运行时刻表：
（1）该高铁列车从南宁东站到荔波站需要多少时间？两地间的平均速度为多少km/h？
（2）途中通过一隧道时，小明观察到车厢上显示的速度是300km/h，通过隧道用了整整3分钟。求该隧道的长度是多少m？
30．（8分）图甲为某型号电子秤，其原理结构如图乙所示，R0＝30Ω；R是压敏电阻，其阻值随所受压力变化的关系如图丙所示。改写电压表（量程为3V），设踏板的质量为5kg，电源电压保持9V不变。
（1）空载时，踏板对R的压力为多少N？此时R的阻值为多少Ω？
（2）所称量物体的质量为45kg时电压表的示数为多少？
（3）该电子秤的最大称量值是多少千克？
31．（10分）2022年7月15日，位于我武鸣区太平镇境内的国家“十四五”规划重点项目南宁抽水蓄能电站正式开工建设，预计2025年底前全面投产发电。抽水蓄能电站是为了解决电网高峰、低谷之间供需矛盾而产生的，它利用过剩的电力驱动水泵，将水从下水库抽到上水库储存起来，再将水放出发电，并流入下水库。上水库最大库容6×106m3，下水库最大库容6.5×106m3，上、下水库有效落差450米，总装机容量12×104千瓦。其工作原理如图。
（1）若主水房阀门关闭时，阀门距上水库水面450m，求水对阀门的压强（不考虑水面大气压的影响）；
（2）将lt水从下水库抽到上水库需要对水做多少功？
（3）一天内，用电低谷期，从电网购买电能6m3水从下水库抽到上水库；用电高峰期把上水库全部库容用于发电，把电能卖给电网。若电能交易按上表相应价格（抽水系统和发电系统的效率均为90%，不考虑水库液面变化的影响，计算结果保留两位有效数字）
2024年广西南宁市武鸣区中考物理适应性试卷
参考答案与试题解析
一、单项选择题（本大题共13小题，每小题2分，共26分。在给出的四个备选项中，只一个项符合题目要求。）
1．（2分）在我国古代的四大发明中，主要应用了磁性材料特性的是（ ）
A．指南针B．火药C．印刷术D．造纸术
【答案】A
【解答】解：指南针利用了磁性材料的特性；同名磁极相互排斥；而火药，故BCD错误。
故选：A。
2．（2分）下列物态变化属于凝固的是（ ）
A．春天，冰雪消融
B．初夏，林中白雾弥漫
C．深秋，草叶上挂满了露珠
D．严冬，河面上结冰
【答案】D
【解答】解：A、冰雪消融，发生的是熔化；
B、雾是由空气中的水蒸气遇冷液化形成的；
C、露珠是空气中的水蒸气遇冷液化形成的；
D、冰是固体，是凝固现象。
故选：D。
3．（2分）如图所示的光现象中，由于光的反射形成的是（ ）
A．水球成像B．日晷影子
C．水中“倒影”D．白光色散
【答案】C
【解答】解：A、宇航员透过水球成像属于凸透镜成像，故A不符合题意；
B、日晷影子是由于光的直线传播形成的。
C、景物在水中形成“倒影”，是由于光的反射形成的；
D、白光通过三棱镜色散属于光的折射现象。
故选：C。
4．（2分）如图所示，下列用电器主要利用电流的热效应工作的是（ ）
A．电热水壶B．电风扇
C．洗衣机D．抽油烟机
【答案】A
【解答】解：A、电热水壶工作时将电能转化为内能，故A符合题意；
B、电风扇工作时主要把电能转化为机械能，故B不符合题意；
C、洗衣机工作时主要把电能转化为机械能，故C不符合题意；
D、油烟机和无人机工作时，不是利用电流的热效应工作的。
故选：A。
5．（2分）如图所示是摩擦力在日常生活中一些应用实例，其中是为了增大摩擦力的是（ ）
A．在手上涂镁粉B．滚动轴承
C．气垫船D．旱冰鞋
【答案】A
【解答】解：A．在手上涂镁粉是在压力一定时，故A符合题意；
BC．滚动轴承，故BD不符合题意；
C．气垫船是通过使接触面分离的方式来减小摩擦。
故选：A。
6．（2分）如图所示，下列现象与其对应的物理知识正确的是（ ）
A．甲图：钓鱼者使用的钓鱼竿是省力杠杆
B．乙图：在旗杆顶部安装定滑轮是为了改变拉力的方向
C．丙图：C919飞机飞行时机翼上方空气流速大压强大
D．丁图：不计绳重、滑轮重与摩擦，拉力
【答案】B
【解答】解：A、钓鱼竿在使用过程中，是费力杠杆；
B、学校旗杆顶部安装定滑轮是为了改变力的方向；
C、C919飞机飞行时机翼上凸下平，产生向上的升力；
D、图中滑轮组绳子股数n＝2、滑轮重与摩擦，故D错误。
故选：B。
7．（2分）“蝉噪林逾静，鸟鸣山更幽。”这两句千古传诵的名句，被背为“文外独绝”。下列说法正确的是（ ）
A．蝉的声音不是物体振动产生的
B．人们是根据音色区分出蝉或鸟的声音的
C．鸟的声音频率高于20000Hz
D．蝉声传播不需要介质
【答案】B
【解答】解：A．蝉的声音是由蝉的鸣膜振动发声的；
B．我们是根据音色不同来辨别蝉或鸟的声音的；
C．人的听觉范围是20～20000Hz，故C错误；
D．声音的传播需要介质，故D错误。
故选：B。
8．（2分）滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）
A．材料B．横截面积C．长度D．电流方向
【答案】C
【解答】解：滑动变阻器的工作原理：改变连入电路电阻丝的长度，改变连入电路的电阻；使用时移动滑片，故C正确。
故选：C。
9．（2分）城市中修建人工湖和湿地公园，可以调节气温，这主要是利用水的（ ）
A．密度较大B．沸点较高C．比热容大D．流动性好
【答案】C
【解答】解：人工湖和湿地公园能调节气温，是因为水的比热容比较大，水升高（或降低）的温度少，所以会起到调节气温的作用、密度，故只有选项C正确。
故选：C。
10．（2分）下列物理量最接近实际的是（ ）
A．中学生课桌的高度约为80cm
B．托起一支铅笔所用的力约为10N
C．中学生百米赛跑的成绩约为6s
D．一节干电池的电压约为36V
【答案】A
【解答】解：
A、中学生课桌的高度约为身高的一半，故A符合实际；
B、一支铅笔的质量约为10g＝0.01kg，故B不符合实际；
C、中学生百米赛跑的成绩约为16s；
D、一节干电池的电压约为1.8V。
故选：A。
11．（2分）2024年4月26日，神舟十八号载人飞船与空间站组合体成功实现自主快速交会对接，两个乘组航天员在“天宫”会师并拍下“全家福”，如图所示。下列说法错误的是（ ）
A．从地面带到空间站的科学设备的质量不变
B．对接的过程中，载人飞船与空间站相对静止
C．应使用高强度、低密度的材料制作航天器
D．航天员通过电磁波向全国人民报平安
【答案】B
【解答】解：A、从地面带到空间站的科学设备的质量不随位置的改变而改变；
B、对接的过程中，是运动的；
C、使用高强度，故C正确；
D、航天员通过电磁波向全国人民报平安。
故选：B。
12．（2分）如图所示是在体育课中进行的四个运动项目，下列说法正确的是（ ）
A．投掷实心球——球在空中运动到最高点时受平衡力的作用
B．引体向上——完成一次引体向上，双臂的拉力始终等于同学的重力
C．立定跳远——起跳时用力蹬地，是利用了物体间力的作用是相互的
D．50m跑——冲过终点的同学不能立刻停下来是因为他受到了惯性力的作用
【答案】C
【解答】解：A、实心球运动到最高点，实心球只受重力作用，故A错误；
B、在上升或下降过程中，因此无法确定双臂的拉力与同学的重力的关系；
C、立定跳远——起跳时用力蹬地，故C正确；
D、惯性是物体本身固有的一种性质，故D错误。
故选：C。
13．（2分）曹冲称象的办法是：先把大象牵到船上，记下船的吃水深度；后将大象从船上牵走，使船达到同样的吃水深度时，停止往船上搬石头，也就是大象的体重了。下列有关“曹冲称象”的说法正确的是（ ）
A．他用到了物理研究中的一种思维方法——控制变量法
B．他用到了物理研究中的一种思维方法——等效变换
C．大象在船上时，船所受浮力的大小等于大象的体重
D．船上装载大象或石头时，船处于悬浮状态
【答案】B
【解答】解：
（1）曹冲称象过程中，船上石头的总质量等于大象的质量，采用的是等效变换法；
（2）船上装载大象或石头时，船处于漂浮状态，B正确。
故选：B。
二、多项选择题（本大题共3小题，每小题3分，共9分。在每小题列出的四个备选项中，多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。）
（多选）14．（3分）光刻技术的工作原理如图所示。用紫外光照射镂空掩膜，调整镂空掩膜、缩图透镜的位置，恰好能在硅片上成极小的清晰的像，下列说法正确的是（ ）
A．缩图透镜相当于凸透镜，凸透镜可以用于矫正近视眼
B．镂空掩膜位于缩图透镜的二倍焦距以内
C．镂空掩膜的像是倒立缩小的
D．硅片相当于光屏
【答案】CD
【解答】解：A、根据图示可知，是凸透镜，故A错误；
BC、由图可知要制造出含有众多元件的集成电路，所以可知该凸透镜成倒立，与照相机的原理相同，故B错误；
D、图中的像成在硅片上，故D正确。
故选：CD。
（多选）15．（3分）以下关于各仪表的说法和读数正确的是（ ）
A．如图是电阻箱，可以调节电阻的大小并能显示电阻的阻值，此时阻值为608Ω
B．如图是电能表，是测量电功的仪表，此家庭电路总共消耗的电能为2818.7J
C．如图是电压表，与所测用电器并联，若此时连接0﹣15V量程，读数为13V
D．如图为电流表，串联在被测电路中，若此时连接0﹣0.6A量程，读数为0.51A
【答案】AC
【解答】解：
A、由图可知，可以调节电阻的大小并能显示电阻的阻值，故A正确；
B、从电能表上可以看出电能表的示数为28187，单位是kW•h，故B错误；
C、由图可知，电压表接入电路中时要与所测用电器并联，分度值为0.5V，故C正确；
D、由图可知，电流表与所测用电器串联，分度值为6.02A，故D错误。
故选：AC。
（多选）16．（3分）近年来，我国在科技领域取得了辉煌的成就。下列说法正确的是（ ）
A．中国空间站利用的太阳能属于可再生能源
B．华龙一号核电机组利用的是核裂变释放的能量
C．复兴号动车组控制系统中的芯片由超导体制成
D．奋斗者号潜水器从海底采集的轻石上升到海面前浮力变大
【答案】AB
【解答】解：A．中国空间站利用的太阳能可以从自然界源源不断地获得，故A正确；
B．获得核能的两种途径：核裂变和核聚变，华龙一号核电机组利用的是可控的核裂变释放的能量；
C．复兴号动车组控制系统中的芯片由半导体制成；
D．奋斗者号潜水器从海底采集的轻石上升到海面前排开水的体积不变，它受到的浮力不变。
故选：AB。
三、填空题（本大题共6小题，每空1分，共12分.）
17．（2分）如图所示，水平桌面上的甲、乙两容器用一细管相连，细管中间有一开关K，在两容器中装入不同质量的水后，甲中水面比乙中水面高，此装置 不是 连通器（选填“是”或“不是”）。打开开关K待液面稳定后，甲中的液面高度 大于 乙中的液面（选填“大于”“等于”“小于”）。
【答案】不是；大于
【解答】解：甲上口密封，此时该容器的两端不都是开口的；
开关K打开前，甲中水面比乙中水面高，甲中水产生的压强大于乙，甲中的水将向乙中流动；
但由于甲的上口密封，水面下降后，即小于大气压p0；
当甲、乙两容器中的水不流动时，即p甲＝p乙，因为p甲＝p空+ρ水gh甲，p乙＝p0+ρ水gh乙，所以p空+ρ水gh甲＝p2+ρ水gh乙，
因为p空＜p0，则ρ水gh甲＞ρ水gh乙，可得h甲＞h乙。
说明甲中的水能往乙中流一些，但最终甲的水面一定比乙高。
故答案为：不是；大于。
18．（2分）旅行中，汽车在公路上快速行驶时，窗外的空气流速大 小 ，窗帘受到向外的力，飘向窗外。车行驶到高山上时，发现密封的零食包装袋鼓起了 小 （两空均选填“大”或“小”）造成的。
【答案】小；小。
【解答】解：（1）根据流体压强和流速的关系可知，车行驶时，窗外的空气流速大压强小，窗帘受到向外的压强大于向内的压强；
（2）因为大气压随高度增加而减小，所以山顶上的气压比山脚下的气压低，外界大气压变小，袋内的气压大于外部大气压。
故答案为：小；小。
19．（2分）神舟十六号载人飞船由火箭运载加速升空时，以火箭为参照物，飞船是 静止 （选填“运动”或“静止”）的，飞船重力势能 增大 （选填“增大”或“减小”）。
【答案】静止；增大。
【解答】解：以火箭为参照物，飞船与火箭的位置不变；
飞船加速升空时，质量不变，重力势能增大。
故答案为：静止；增大。
20．（2分）如图甲表示四冲程汽油机的某个冲程示意图，该冲程是 压缩 冲程；将汽油机的能量流向制成如图乙所示的图表，根据给出的信息 28% 。
【答案】压缩；28%。
【解答】解：由图可知，两个气门都关闭，为压缩冲程；
热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值，由图可知，即该汽油机的效率为28%。
故答案为：压缩；28%。
21．（2分）2024年5月11日，我国首个大容量钠离子电池储能电站——伏林钠离子电池储能电站在广西南宁市武鸣区双桥镇伏林村正式投入运营，相当于给南宁市配备了一个超大充电宝。充电时钠离子电池相当于电路中的 用电器 （选填“用电器”或“电源”），对同一个钠电池充电，充电功率越大 短 （选填“长”或“短”）。
【答案】用电器；短。
【解答】解：给钠离子电池充电时，钠离子电池相当于电路中的用电器，钠离子电池相当于电源，储存的电能是一定的，对同一个钠电池充电，需要的充电时间越短。
故答案为：用电器；短。
22．（2分）一个圆柱形容器放在水平桌面上，如图甲所示，容器中立放着一个均匀实心圆柱体M，加入的水对容器底的压强p水与所加水的质量m的关系如图乙所示，在整个过程中无水溢出，M的底面始终与容器中的水面平行，圆柱体M刚好漂浮，此时容器中水的深度h＝ 0.06 m，圆柱形容器的内底面积S＝ 0.1 m2。
【答案】见试题解答内容
【解答】解：（1）由乙图可知，当m水＝3kg时，p水＝0.8×103Pa，
由p＝ρgh可得，此时水的深度：h＝＝；
（2）由乙图可知，当m水＝3kg时，p水＝1.0×107Pa，
圆柱体M漂浮之后，加入水的重力会均匀地施加在底部得容器的内底面积：
S＝＝＝＝＝0.1m8。
故答案为：0.06；0.4。
四、作图题（本大题共2小题，共4分.）
23．（2分）光从空气斜射入玻璃中，请在图中画出反射光线和折射光线的大致位置。
【答案】见解答
【解答】解：图中已画出法线，根据光的反射定律可知，反射光线与入射光线分居法线两侧；
光从空气斜射入玻璃中，折射角小于入射角，据此在法线右侧的玻璃中画出折射光线
24．（2分）如图所示，用笔画线代替导线将电灯和开关接到电路中。
【答案】见试题解答内容
【解答】解：开关控制灯泡时和灯泡是串联的，为了保证用电安全，灯泡的另一端接在零线上。如图所示：
五、实验探究题（本大题共4小题，共25分。）
25．（5分）在“探究平面镜成像的特点”实验中：
（1）用玻璃板代替平面镜的目的是方便找到 便于确定像的位置 的位置；
（2）将白纸铺在水平桌面上，再将玻璃板 垂直 放在白纸上，把点燃的蜡烛A放在玻璃板前面，如图所示。将未点燃的蜡烛B在玻璃板后面移动，说明平面镜所成的像与物体大小 相等 ；测量发现蜡烛A、B到镜面的距离 相等 ；
（3）将光屏放在蜡烛A的像的位置，直接观察光屏，光屏上没有呈现蜡烛A的像 虚像 。
【答案】（1）便于确定像的位置；（2）垂直；相等；相等；（3）虚像。
【解答】解：（1）玻璃板有透光性，既能成像，用玻璃板代替平面镜的目的是便于确定像的位置。
（2）将白纸铺在水平桌面上，再将玻璃板垂直放在白纸上，如图所示，直到跟蜡烛A的像完全重合，又蜡烛A，说明平面镜所成的像与物体大小相等、B到镜面的距离相等。
（3）虚像不能成在光屏上，将光屏放在蜡烛A的像的位置，光屏上没有呈现蜡烛A的像。
故答案为：（1）便于确定像的位置；（2）垂直；相等。
26．（6分）在“探究浮力大小与哪些因素有关”的实验中：
（1）观察弹簧测力计的零刻度线、 量程 和分度值。调零时，弹簧测力计应在 竖直 （选填“竖直”或“水平”）方向上调零。
（2）如图甲所示，在弹簧测力计下悬挂一个高为6cm的长方体物块（可塑），测出重力。将它缓慢浸入水中，在图乙中画出物块所受浮力F浮随h变化的图象。
（3）分析图象可知：浸没前，h增加，F浮 变大 ；浸没后，h增加，F浮 不变 。（均选填“变大”、“变小”或“不变”）
（4）若把此物块捏成高为6cm的圆锥体，重复上述实验。两次实验所得的F浮随h变化的图象 不同 （选填“相同”或“不同”）。
（5）若继续探究浮力的大小与液体密度的关系，还需添加一种材料： 不同密度的液体 。
【答案】（1）量程；竖直；（2）如图见解答；（3）变大；不变；（4）不同；（5）不同密度的液体。
【解答】解：（1）弹簧测力计使用前要观察零刻度线、量程和分度值，弹簧测力计所测力的方向上调零，则调零也竖直方向。
（2）根据F浮＝G﹣F；0cm、4cm、8cm，受到的浮力分别为0、0.3N、0.6N；由此在图像上描点画出图像
（3）根据图像知，浸没前，F浮变大；浸没后，F浮不变；
（4）若把此物块捏成高为2cm的圆锥体，相同深度时，受到的浮力不同。两次实验所得的F浮随h变化的图象是不同的；
（5）根据控制变量法，若继续探究浮力的大小与液体密度的关系，改变液体的密度。
故答案为：（1）量程；竖直；（3）变大；（4）不同。
27．（7分）小伟在科技创新大赛中获奖，他想知道所获奖牌的材质，为此
（1）把天平放在 水平 桌面上，把游码放到标尺左端的 零刻度线 线处，横梁静止时，指针指在如图甲所示位置 平衡螺母 直至横梁在水平位置平衡；
（2）测量过程中，当天平重新平衡时，右盘中所加砝码和标尺上游码的位置如图乙所示 70.4 g；
（3）在测量奖牌体积时，由于量筒口径较小，奖牌无法放入。经过思考
①向口径略大于奖牌的烧杯中加入适量的水，用细线系住奖牌使其浸没在水中，并在烧杯壁上水面到达的位置作出标记；
②把奖牌从水中取出后，将量筒中的水（体积是40mL）缓慢加入烧杯中至标记处，则奖牌的体积为 8 cm3；
③算出奖牌的密度是 8.8×103 kg/m3。小伟将测得的密度和表中数据进行对比，推测奖牌最有可能是 铜 制成的。
【答案】（1）水平；零刻度线；平衡螺母；（2）70.4；（3）②8；③8.8×103；铜。
【解答】解：（1）将托盘天平放在水平桌面上，把游码移到标尺左端的零刻度线处，指针静止时偏左。
（2）由图乙可知，标尺的分度值为0.2g；
（3）图丁中量筒的分度值为2mL，奖牌的体积V＝40mL﹣32mL＝8mL＝8cm5；
奖牌的密度：ρ＝＝＝8.8g/cm8＝8.8×103kg/m3；
奖牌的密度是8.75×104kg/m3，根据表格中的数据可知，奖牌可能是由铜制成的。
故答案为：（1）水平；零刻度线；（2）70.4；③7.8×103；铜。
28．（7分）学校“水培种植小屋”的蔬菜适宜生长的温度在10～30℃之间，项目式学习小组利用热敏电阻和电阻箱设计温度报警电路，电阻箱是可以调节并显示阻值的变阻器。
（1）利用图甲所示电路探究热敏电阻Rt阻值随环境温度t变化的规律；
①根据图甲，将图乙中的实物电路连接完整需要在 BC （选填“AB”、“AC”或“BC”）连接一根导线；
②连接电路的过程中，应将保持开关 断开 ，将电阻箱的阻值调至最大，起到保护电路的作用；
③将热敏电阻置于0℃的环境中，闭合S1、断开S2，记录电流表示数I0，然后 断开S1、闭合S2 （描述开关状态），调节电阻箱R0直到电流表示数为 I0 ，此时R1＝R0；
④将热敏电阻R1置于不同温度的环境中，重复步骤③，测得的数据如下表：分析数据可得：热敏电阻的阻值随温度的升高而 减小 ；
（2）根据上述探究结果，设计如图丙报警电路：
实验器材：电源（恒为12V）、热敏电阻R1、电阻箱R0（0～9999Ω）、数字电压表（U≥7.2V时报警）、数字电流表（I≥6mA时报警）、开关一个、导线若干。
要求：小屋温度t≥30℃或t≤10℃时都有一个电表报警。设计的电路中电阻箱R0应调为 1200 Ω。当温度降低到10℃时电路报警，此时电流表的示数为 4 mA。
【答案】（1）①BC；②断开；③断开S1、闭合S2；I0；④减小；（2）1200；4。
【解答】解：（1）①由图甲可知，电流表测干路电流
；
②为了保护电路，连接电路的过程中，闭合开关前；
③由欧姆定律可知，电源电压一定时，两次电路中的电阻相等，再只让电阻箱接入电路中1、闭合S2，通过调节电阻箱时此时通过电阻箱的电流与只让将热敏电阻接入电路中时通过热敏电阻的电流相等都为I6，此时电阻箱接入电路的电阻与热敏电阻的阻值相等；
④由表中数据可知，热敏电阻的阻值随温度的升高而减小；
（2）由表中数据可知，温度t＝30℃和t＝10℃时热敏电阻的阻值分别为800Ω和1800Ω，
由题意可知，当温度t＝30℃时，电路中的电流为I＝6mA＝6×10﹣5A，
由欧姆定律可知，此时电路中的总电阻：R总＝＝＝2000Ω，
由串联电路的电阻特点可知，电阻箱R7接入电路的阻值：R0＝R总﹣Rt30＝2000Ω﹣800Ω＝1200Ω，
当温度降低到10℃时，电路中的总电阻：R总'＝R0+Rt10＝1200Ω+1800Ω＝3000Ω，
此时电路中的电流：IA＝＝＝7×10﹣3A＝4mA，
由欧姆定律可知，此时热敏电阻两端的电压：UV＝IARt10＝4×10﹣3A×1800Ω＝7.6V，
数字电压表报警，符合题意，
故当温度降低到10℃时电路报警，此时电流表的示数为4mA。
故答案为：（1）①BC；②断开1、闭合S4；I0；④减小；（2）1200；4。
六、综合应用题（本大题共3小题，共24分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤，只写由最后答案、未写出主要演算过程的，不得分。）
29．（6分）2023年8月31日，南宁北站开通运营，开启武鸣通高铁的新纪元。下表是某次高铁列车的部分运行时刻表：
（1）该高铁列车从南宁东站到荔波站需要多少时间？两地间的平均速度为多少km/h？
（2）途中通过一隧道时，小明观察到车厢上显示的速度是300km/h，通过隧道用了整整3分钟。求该隧道的长度是多少m？
【答案】（1）该高铁列车从南宁东站到荔波站需要时间为1.5h；两地间的平均速度为204km/h；
（2）该隧道的长度是15000m。
【解答】解：（1）由列车时刻表可知，该高铁列车从南宁东站到荔波站需要的时间：t1＝9：30﹣5：00＝1.5h；
两地间的平均速度：v2＝＝＝204km/h；
（2）由v＝可知2＝v8t2＝300km/h×h＝15km＝15000m。
答：（1）该高铁列车从南宁东站到荔波站需要时间为3.5h；两地间的平均速度为204km/h；
（2）该隧道的长度是15000m。
30．（8分）图甲为某型号电子秤，其原理结构如图乙所示，R0＝30Ω；R是压敏电阻，其阻值随所受压力变化的关系如图丙所示。改写电压表（量程为3V），设踏板的质量为5kg，电源电压保持9V不变。
（1）空载时，踏板对R的压力为多少N？此时R的阻值为多少Ω？
（2）所称量物体的质量为45kg时电压表的示数为多少？
（3）该电子秤的最大称量值是多少千克？
【答案】（1）空载时，踏板对R的压力为50N，R的阻值为240Ω。
（2）所称量物体的质量为45kg时电压表的示数为1.5V；
（3）该电子秤的最大称量值是90kg。
【解答】解：（1）踏板的质量为5kg，踏板的重力为：G＝mg＝5kg×10N/kg＝50N，
即踏板对R的压力为50N，由丙图可知；
（2）当电子秤称量物体的质量为45kg时，物体的重力：G′＝m′g＝45kg×10N/kg＝450N，
压敏电阻受到的压力为450N+50N＝500N，由图丙可知压敏电阻R″＝150Ω，
由电阻的串联和欧姆定律，此时电路中的电流：I总＝＝＝0.05A，
由欧姆定律，电压表示数为：U′＝I总×R0＝4.05A×30Ω＝1.5V；
（3）电子秤的质量越大，压力越大，由串联电路的分压原理可知，由串联电路电压的规律，故质量最大时对应的电压表最大值，
此时定值电阻两端的电压为5V，此时电路中的电流：I2＝＝＝0.1A，
压敏电阻两端分得的电压：UR′＝U﹣U7′＝9V﹣3V＝2V，
压敏电阻的阻值：R′＝＝＝60Ω，
由丙图可知，此时压敏电阻受到的压力为950N，
该电子秤的量程：mmax＝＝＝90kg；
答：（1）空载时，踏板对R的压力为50N。
（2）所称量物体的质量为45kg时电压表的示数为1.8V；
（3）该电子秤的最大称量值是90kg。
31．（10分）2022年7月15日，位于我武鸣区太平镇境内的国家“十四五”规划重点项目南宁抽水蓄能电站正式开工建设，预计2025年底前全面投产发电。抽水蓄能电站是为了解决电网高峰、低谷之间供需矛盾而产生的，它利用过剩的电力驱动水泵，将水从下水库抽到上水库储存起来，再将水放出发电，并流入下水库。上水库最大库容6×106m3，下水库最大库容6.5×106m3，上、下水库有效落差450米，总装机容量12×104千瓦。其工作原理如图。
（1）若主水房阀门关闭时，阀门距上水库水面450m，求水对阀门的压强（不考虑水面大气压的影响）；
（2）将lt水从下水库抽到上水库需要对水做多少功？
（3）一天内，用电低谷期，从电网购买电能6m3水从下水库抽到上水库；用电高峰期把上水库全部库容用于发电，把电能卖给电网。若电能交易按上表相应价格（抽水系统和发电系统的效率均为90%，不考虑水库液面变化的影响，计算结果保留两位有效数字）
【答案】（1）水对阀门的压强为4.5×106Pa；
（2）将lt水从下水库抽到上水库需要对水做功4.5×106J；
（3）一天内产生的利润是2.8×106元。
【解答】解：（1）水对阀门的压强：p＝ρ水gh＝1.0×108kg/m3×10N/kg×450m＝4.5×106Pa；
（2）将lt水从下水库抽到上水库需要对水做功：W＝Gh＝mgh＝1×107kg×10N/kg×450m＝4.5×107J；
（3）6×106m8水的质量：m＝ρ水V＝1.0×108kg/m3×6×107m3＝6×105kg，
6×106m4水从下水库抽到上水库需要的电能：W′＝＝＝2×1013J≈8.3×106kW•h，
抽水系统和发电系统的效率均为90%，用电高峰期把上水库全部库容用于发电产生的电能不变，
一天内产生的利润是8.3×107kW•h×（0.7﹣2.45）元/kW•h≈2.8×102元。
答：（1）水对阀门的压强为4.5×107Pa；
（2）将lt水从下水库抽到上水库需要对水做功4.5×103J；
（3）一天内产生的利润是2.8×107元。物质
密度/（kg•m﹣3）
铜
8.9×103
铁
7.9×103
铝
2.7×103
温度t/℃
0
10
20
30
40
阻值Rt/Ω
2800
1800
1200
800
600
车站
到站时间
发车时间
里程/km
南宁东
始发站
08：00
0
南宁北
08：18
08：23
42
河池西
09：03
09：08
220
荔波站
09：30
09：35
306
峰谷平电价表（元/千瓦时）
时段
峰段
9：00﹣12：00
18：00﹣23：00
平段
7：00﹣9：00
12：00﹣18：00
谷段
00：00﹣7：00
23：00﹣24：00
价格
0.7
0.55
0.45
物质
密度/（kg•m﹣3）
铜
8.9×103
铁
7.9×103
铝
2.7×103
温度t/℃
0
10
20
30
40
阻值Rt/Ω
2800
1800
1200
800
600
车站
到站时间
发车时间
里程/km
南宁东
始发站
08：00
0
南宁北
08：18
08：23
42
河池西
09：03
09：08
220
荔波站
09：30
09：35
306
峰谷平电价表（元/千瓦时）
时段
峰段
9：00﹣12：00
18：00﹣23：00
平段
7：00﹣9：00
12：00﹣18：00
谷段
00：00﹣7：00
23：00﹣24：00
价格
0.7
0.55
0.45
