安徽省2024九年级物理下学期期末学情评估试卷（附答案粤教沪版）

这是一份安徽省2024九年级物理下学期期末学情评估试卷（附答案粤教沪版），共8页。试卷主要包含了填空题，选择题，实验题，计算题等内容，欢迎下载使用。

1．“复兴号”动车组进行了多项技术创新和改进，给人们的旅途生活带来了极大的方便，车厢内实现了Wi­Fi网络全覆盖，Wi­Fi采用的是低强度的________(填“超声波”或“电磁波”)传输信号。
2．物理学规定：磁体周围的磁感线从磁体的N极出发，回到磁体的S极；磁体内部的磁感线的走向则与外部的磁感线走向相反。如图所示的螺线管，通过电流时，原来静止在螺线管内部的小磁针N极将会____________(填“偏向纸内”或“偏向纸外”)。
(第2题)
3．冬天烤火的时候，人们燃烧煤等燃料获得内能，火炉把这些能量传给周围空气，但这些能量不能自动聚集起来再次利用，说明了能量的转化和转移具有________。
4．我国是一个能源相对缺乏的国家，现主要利用的化石能源依靠进口，化石能源的大量使用会造成环境污染，为了减少环境污染，我国已经建成了多座利用原子核________(填“裂变”或“聚变”)释放能量来发电的核电站。
5．我国自行研制的航母舰载机起飞电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当给弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。电磁弹射器的工作原理与________(填“手摇发电机”或“电风扇”)的工作原理是一致的。
6．小明学习了“电磁感应”后进行了深度学习，通过查阅资料发现感应电流的方向可以通过“右手定则”来判断，如图甲所示：伸出右手，让磁感线穿入手心，大拇指指向导体运动的方向，则四指指向为感应电流的方向。请你根据上述方法判断图乙中导体棒沿竖直导体框下落的过程中电阻R内的电流方向是________(填“由a到b”或“由b到a”)。(图中“×”表示垂直导体框向里的磁感线)
(第6题)(第7题)
7．如图为应急照明灯及其自动控制电路，分电器的作用是把220 V的交流高压转化为12 V的直流低电压，并且分两路输出。供电线路有电时，照明灯____________(填“亮”或“不亮”)。

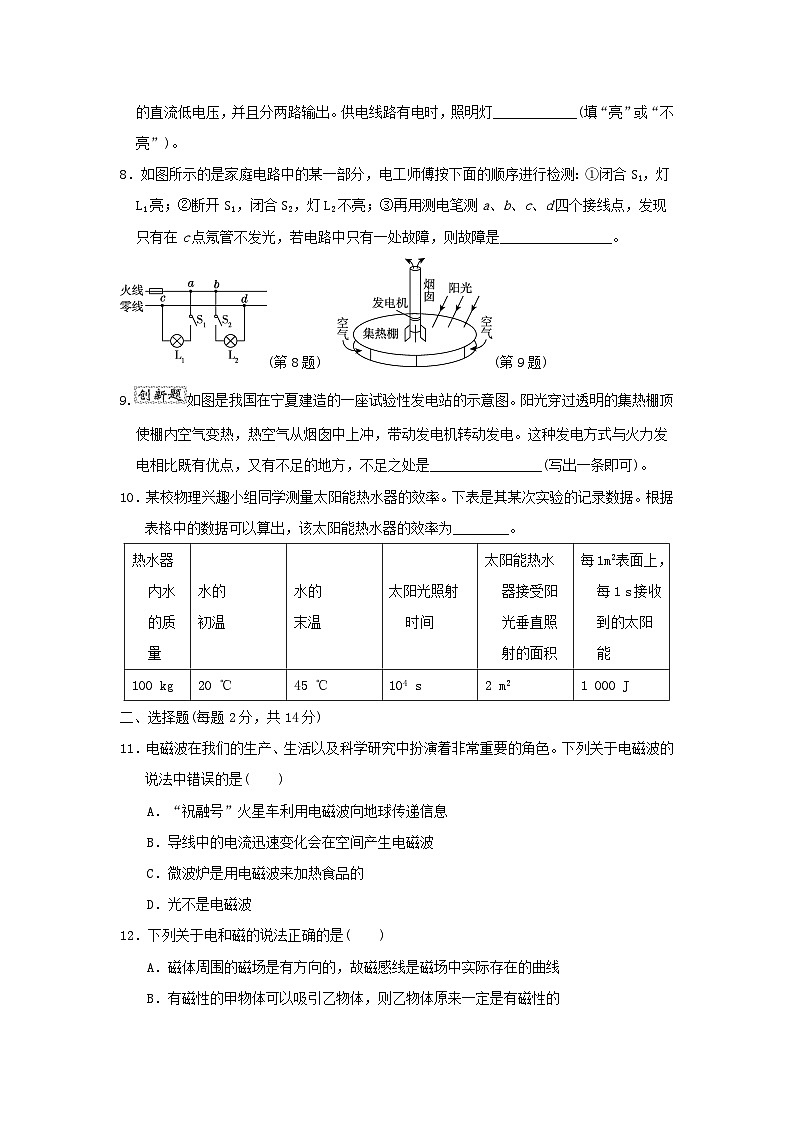

8．如图所示的是家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光，若电路中只有一处故障，则故障是________________。
(第8题) (第9题)
9.如图是我国在宁夏建造的一座试验性发电站的示意图。阳光穿过透明的集热棚顶使棚内空气变热，热空气从烟囱中上冲，带动发电机转动发电。这种发电方式与火力发电相比既有优点，又有不足的地方，不足之处是________________(写出一条即可)。
10．某校物理兴趣小组同学测量太阳能热水器的效率。下表是其某次实验的记录数据。根据表格中的数据可以算出，该太阳能热水器的效率为________。
二、选择题(每题2分，共14分)
11．电磁波在我们的生产、生活以及科学研究中扮演着非常重要的角色。下列关于电磁波的说法中错误的是( )
A．“祝融号”火星车利用电磁波向地球传递信息
B．导线中的电流迅速变化会在空间产生电磁波
C．微波炉是用电磁波来加热食品的
D．光不是电磁波
12．下列关于电和磁的说法正确的是( )
A．磁体周围的磁场是有方向的，故磁感线是磁场中实际存在的曲线
B．有磁性的甲物体可以吸引乙物体，则乙物体原来一定是有磁性的
C．电磁继电器是利用电磁铁的磁性有无来控制工作电路通断的开关
D．扬声器将电信号转化为声信号，工作过程利用的是电磁感应原理
13．生活中用电安全意识不可少，下列符合安全用电做法的是( )
A．更换灯泡时没有断开开关
B．家庭电路中装有漏电保护器和空气开关
C．用正在充电的手机接听电话
D．多个大功率用电器同时插在同一排插上使用
14．观看了某部科技电影后，小帆认识到了信息、能源和材料的重要性，他决定珍惜青春时光，努力学习科学文化知识。他收集到了以下信息，其中说法不正确的是( )
A．太阳能、风能、天然气都是可再生能源
B．北斗卫星导航系统传递信息利用的是电磁波
C．发光二极管的核心部件是半导体材料
D．能量的转化和转移具有方向性，在转化和转移过程中能量的总量保持不变

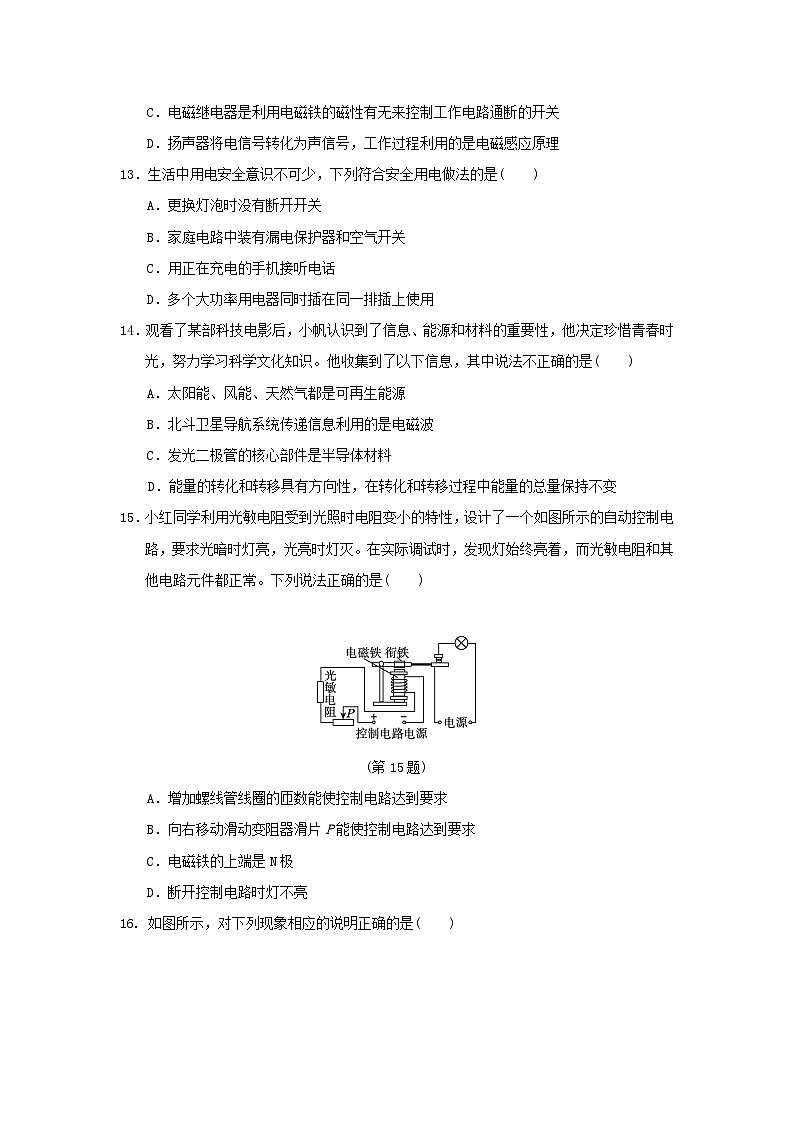

15．小红同学利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列说法正确的是( )
(第15题)
A．增加螺线管线圈的匝数能使控制电路达到要求
B．向右移动滑动变阻器滑片P能使控制电路达到要求
C．电磁铁的上端是N极
D．断开控制电路时灯不亮
16. 如图所示，对下列现象相应的说明正确的是( )
(第16题)
A．甲图说明通电螺线管周围的磁场与蹄形磁体类似
B．乙图中只改变电流的方向，测力计的示数变小
C．丙图中蹄形磁体周围的磁感线在靠近磁极处分布得比较密
D．丁图中小磁针的N极指向地理南极
17．如图是某家庭电路的一部分，下列说法正确的是( )
(第17题)
A．电冰箱接入三孔插座后其外壳与零线相连
B．若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
C．保险丝烧断后可用铜丝代替
D．断开开关S时，用测电笔接触A点时氖管发光，接触B点时氖管不会发光
三、实验题(每空3分，共18分)
18．为了探究磁场，王瑞同学做了如下实验：
(1)探究磁体周围的磁场：如图甲所示，在玻璃板上均匀撒上一层铁屑，再将玻璃板放在条形磁铁上方，然后轻敲玻璃板，观察铁屑的分布情况。铁屑在磁场中被________成一个个小磁针，从而在磁场中有序地排列起来。
(2)探究通电螺线管周围的磁场：把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图乙所示，说明通电螺线管周围的磁场跟________磁铁的磁场相似。
(第18题)
19．如图甲所示，闭合开关，用力使导体棒水平向右运动，灵敏电流计指针就会发生偏转，说明电路中产生了电流。在此实验中：
(第19题)
(1)这一实验装置是用来研究________现象的。
(2)在使用外力使导体棒向右运动的过程中，能量转化形式为________。
A．机械能转化为电能 B．电能转化为机械能
(3)[多选]在实验中，若要改变灵敏电流计指针的偏转方向，下列方法中可行的是________。
A．使导体棒向左运动
B．对调磁体的N、S极
C．增强磁体的磁性
D．使导体棒向左运动并同时对调磁体的N、S极
(4)小扬同学根据所学知识，认为如果将两套装置导体棒的两端分别用导线连接起来，闭合开关后，用外力使导体棒ab水平向右移动，则导体棒cd也在磁场中随之运动起来，如图乙所示。你认为小扬同学的想法是否正确，并说出你的理由：_________________________________________________________
_____________________________________________________________________________________________________________________________________________________________________________________________________。
四、计算题(第20题8分，第21题10分，共18分)
20．如图所示，A为一根额定电流为5 A的保险丝，B、C均为额定电流为3 A的保险丝。R1＝21 Ω，R2＝18 Ω。S断开时，通过R1的电流为2.4 A。当S闭合时：
(第20题)
(1)通过A保险丝的电流为多少？
(2)哪根保险丝有可能熔断？该根保险丝应该选用表中的直径为多大的保险丝？
21．磁场的强弱可用磁感应强度B表示，单位为特斯拉(T)。小华设计了磁感应强度测量仪，如图所示为其原理图。该仪器显示计由电流表改装而成，电源电压为6 V，定值电阻R0的阻值为40 Ω，磁敏电阻RB在常温下的阻值随外加磁感应强度变化时的对应关系如下表所示。
(第21题)
(1)当待测磁感应强度为0 T时，磁敏电阻RB的阻值是多少？
(2)用该测量仪测得某处的磁感应强度是0.08 T，电路中的电流是多少？磁敏电阻RB两端的电压是多少？
(3)若把该测量仪放在某处，闭合开关，电路消耗的总功率为0.12 W，则该处的磁感应强度是多少？
答案
一、1.电磁波
2．偏向纸外
3．方向性
4．裂变
5．电风扇
6．由b到a
7．不亮
8．c、d之间断路
9．受天气影响较大(合理即可)
10．52.5%
二、11.D
12．C
13．B
14．A
15．A 点拨：电磁继电器的主要部分是电磁铁，电磁铁的磁性强弱跟电流的大小、线圈的匝数的多少等有关，要想在光亮时灯灭，一定要增大电磁铁的磁性。可以采取的方法是增大电流、增加线圈的匝数；而向右移动滑动变阻器滑片P时，滑动变阻器电阻变大，根据欧姆定律可知，通过电磁铁的电流减小，故A正确，B错误；根据右手螺旋定则可知，电磁铁的上端是S极，故C错误；断开控制电路时，电磁铁没有磁性，工作电路保持接通状态，灯泡会发光，故D错误。
16．C 点拨：由图甲可知，通电螺线管周围的磁场分布与条形磁体相似，故A错误；根据右手螺旋定则可知，原来螺线管上端为N极，同名磁极相互排斥，只改变电流的方向，螺线管的上端为S极，异名磁极相互吸引，测力计的示数变大，故B错误；磁感线的疏密程度可以表示出磁场的强弱，磁感线越密集的地方磁场越强；靠近磁极处的磁场比较强，故蹄形磁体周围的磁感线在靠近磁极处分布得比较密，故C正确；地球的周围存在着磁场，地磁北极在地理的南极附近，地磁南极在地理北极附近，小磁针的N极指向地理北极，故D错误。
17．D 点拨：电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，即其外壳与地线相连，故A错误；若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路；电灯短路，会造成干路中的电流过大，保险丝会熔断，故B错误；当电路中的电流过大时，保险丝熔断从而保护电路，如果用铜丝代替保险丝，由于铜丝的熔点较高，不易熔断，无法起到保护作用，故C错误；断开开关S时，A点在火线上，用测电笔接触A点时，氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故D正确。
三、18.(1)磁化
(2)条形
19．(1)电磁感应
(2)A
(3)AB
(4)正确。闭合开关，导体ab、cd和导线组成一个闭合电路，闭合电路的一部分导体ab在磁场中做切割磁感线运动，闭合电路中有了感应电流，感应电流经过导体cd，导体cd成为通电导体在磁场中受力而运动
四、20.解：(1)由图示知，闭合开关S时，两电阻并联，则电路两端的电压：U＝I1R1＝2.4 A×21 Ω＝50.4 V，
通过R2的电流：I2＝eq \f(U,R2)＝eq \f(50.4 V,18 Ω)＝2.8 A，通过A保险丝的电流：
I＝I1＋I2＝2.4 A＋2.8 A＝5.2 A；
(2)A保险丝允许通过的最大电流为5 A，而实际电流为5.2 A，所以A保险丝有可能熔断。保险丝B、C的额定电流都为3 A，为了保险起见，A保险丝应选择额定电流为6 A的保险丝，由表格知，其直径为1.26 mm。
21．解：(1)由表可知，当B＝0 T时，RB＝160 Ω。
(2)当B1＝0.08 T时，RB1＝200 Ω，
R1＝RB1＋R0＝200 Ω＋40 Ω＝240 Ω，
由I＝eq \f(U,R)得，I1＝eq \f(U,R1)＝eq \f(6 V,240 Ω)＝0.025 A；
UB1＝I1RB1＝0.025 A×200 Ω＝5 V。
(3)由P＝UI＝eq \f(U2,R)得，R2＝eq \f(U2,P)＝eq \f(（6 V）2,0.12 W)＝300 Ω，RB2＝R2－R0＝300 Ω－40 Ω＝260 Ω，查表可知，B2＝0.16 T。
热水器内水的质量
水的
初温
水的
末温
太阳光照射时间
太阳能热水器接受阳光垂直照射的面积
每1 m2表面上，每1 s接收到的太阳能
100 kg
20 ℃
45 ℃
104 s
2 m2
1 000 J
直径/mm
0.40
0.71
0.98
1.26
1.58
1.98
额定电流/A
1.5
3
4.5
6
7.5
15
磁感应强
度B/T
0
0.04
0.08
0.12
0.16
0.20
磁敏电阻
RB/Ω
160
180
200
230
260
290
