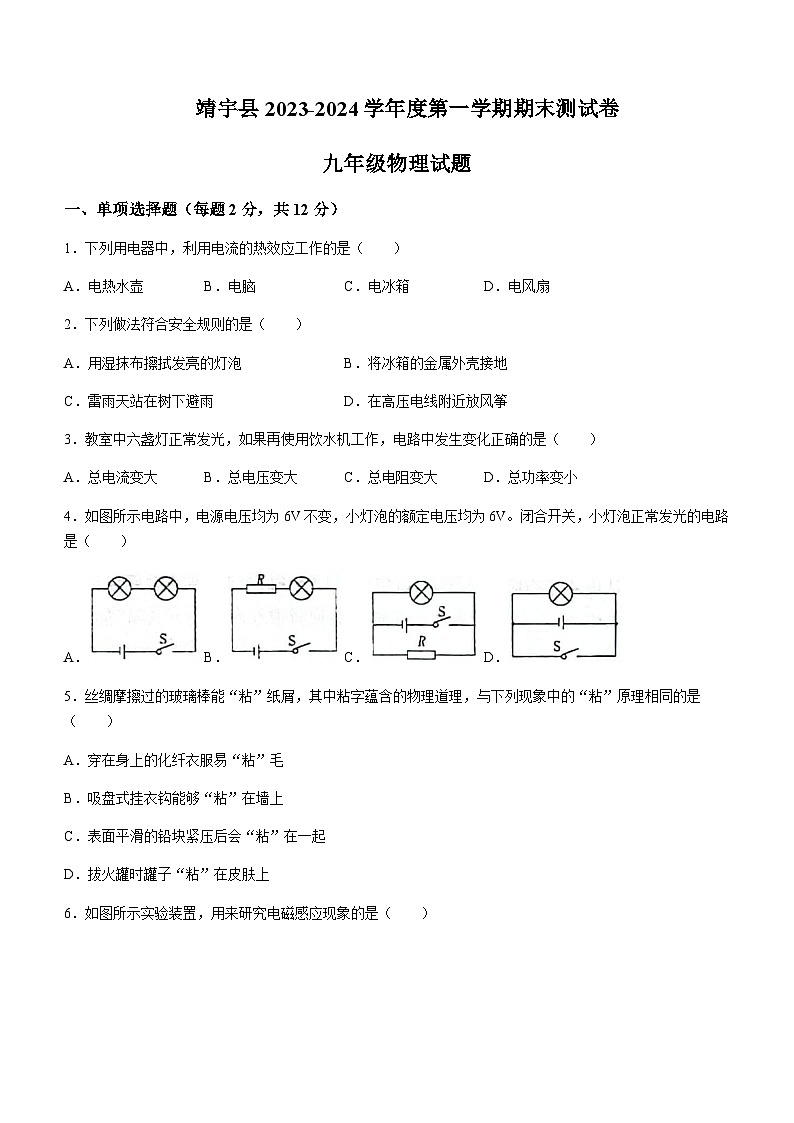

吉林省白山市靖宇县2023-2024学年九年级上学期期末考试物理试题含答案

这是一份吉林省白山市靖宇县2023-2024学年九年级上学期期末考试物理试题含答案，共8页。试卷主要包含了单项选择题，填空题，计算题，简答题，作图等内容，欢迎下载使用。
一、单项选择题（每题2分，共12分）
1．下列用电器中，利用电流的热效应工作的是（ ）
A．电热水壶B．电脑C．电冰箱D．电风扇
2．下列做法符合安全规则的是（ ）
A．用湿抹布擦拭发亮的灯泡B．将冰箱的金属外壳接地
C．雷雨天站在树下避雨D．在高压电线附近放风筝
3．教室中六盏灯正常发光，如果再使用饮水机工作，电路中发生变化正确的是（ ）
A．总电流变大B．总电压变大C．总电阻变大D．总功率变小
4．如图所示电路中，电源电压均为6V不变，小灯泡的额定电压均为6V。闭合开关，小灯泡正常发光的电路是（ ）
A．B．C．D．
5．丝绸摩擦过的玻璃棒能“粘”纸屑，其中粘字蕴含的物理道理，与下列现象中的“粘”原理相同的是（ ）
A．穿在身上的化纤衣服易“粘”毛
B．吸盘式挂衣钩能够“粘”在墙上
C．表面平滑的铅块紧压后会“粘”在一起
D．拔火罐时罐子“粘”在皮肤上
6．如图所示实验装置，用来研究电磁感应现象的是（ ）
A．B．
C．D．
二、填空题（每空1分，共18分）
7．劣质的板材、涂料、胶粘剂等材料含有较多的甲醛、苯、二甲苯等有毒有机物，用来装修房屋，会造成室内环境污染，这是________现象。该现象除了能表明分子在不停地做无规则运动，还能间接说明分子间存在________。
8．家庭电路中各用电器之间是________联的，我们用________来辨别火线和零线。
9．小磁针静止时指南北方向，是因为受到________的作用，当小磁针静止后，小磁针北极指向地理的________。（选填“南极”或“北极”）
10．电能表是测量用电器在一段时间内________多少的仪表。某用户一月末和二月末的电能表示数分别为如图甲、乙所示，则该用户在二月份内用电________kW·h。
第10题图
11．如图所示，电源电压恒定，闭合开关S，将滑动变阻器的滑片P向右移动时，电流表的示数________，电压表的示数________。（均选填“变大”“变小”或“不变”）
第11题图
12．灯泡的亮度由灯泡的________决定，将“6V 3W”的灯泡和“12V 12W”的灯泡并联在6V电路中，两灯均发光，比较灯泡的发光情况________亮。（选填“”“”或“一样”）
13．晚上小明房间的电灯不亮了，如图所示闭合开关S，用试电笔测试a、b、c、d点时，a、b两点氖管发光，c、d两点氖管不发光，由此判断发生故障的原因可能是________．此时b、c两点间电压为________V。
第13题图
14．小明在家里开着空调看电视，当妈妈把电饭锅插头插进插座时，家里的空气开关“跳闸”了，“跳闸”的原因可能是电饭锅插头内部________，也可能是电路中工作的用电器________。
15．某小灯泡标有“6V 6W”，其电流随两端电压变化关系曲线如图所示，当小灯泡两端电压为2V时，小灯泡电功率为________W。若将此灯泡接入电源电压为9V的电路中并使它正常发光，应串联一个________Ω的电阻。
第15题图
三、计算题（每题5分，共10分）
16．一只标有“2.5V 2W”字样的小灯泡正常发光时，求：（1）通过灯泡的电流。（2）这个灯泡正常工作10min，消耗的电能。
17．如图所示，两电阻串联，阻值为20Ω．阻值为30Ω，电源电压6V，闭合开关后，求：
第17题图
（1）电流表的示数；
（2）通电60s，电阻消耗的电能。
四、简答题（每小题2分，共6分）
18．放学后，小明刚进家门就闻到菜香，并且发现菜热的时候比菜凉了闻起来香味儿更浓，为什么？
19．在家庭电路中，导线相互连接处往往比别处更容易发热，加速老化，甚至引起火灾。这是为什么？
20．爸爸把电饭锅的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用。这种使用方法是否安全？为什么？
五、作图、实验与探究题（第21题每小题2分，第22~26题每空1分，共24分）
21．（1）请在图中的圆圈内填出表示电流表或电压表的符号，使电路能正常工作。
（2）请在图中将三孔插座接在家庭电路中。
（3）如图所示，通电螺线管附近的小磁针处于静止状态，标出小磁针的N磁极和电源的正极。
第21题图
22．如图所示，将不同的导体分别接到A、B之间，闭合开关，通过观察比较________来判断不同导体电阻的大小；若两个导体的电阻差异不大，可以在电路中串联________，作进一步判断。
第22题图
23．探究“影响电磁铁磁性强弱的因素”实验，小刚制成简易电磁铁甲、乙，并设计了如图所示的电路。
第23题图
（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________（选填“增加”或“减少”），说明电流越________，电磁铁磁性越强。
（2）根据图示的情境可知，________（选填“甲”或“乙”）的磁性强，说明电流一定时，________，电磁铁磁性越强。
（3）电磁铁吸引大头针下端分散的原因是________。
24．如图所示，“探究电流通过导体时产生的热量与电阻有关”实验中应将两根电阻丝________接入电路，使通过两电阻丝的________相同，通电一段时间后，右侧U形管中液面的高度差比左侧的大，两盒中电阻丝的阻值________。（选填“>”“
