河北省石家庄市藁城区2022-2023学年九年级上学期期末考试物理试题含答案

这是一份河北省石家庄市藁城区2022-2023学年九年级上学期期末考试物理试题含答案，共24页。试卷主要包含了单选题，多选题，填空题，实验题，计算题等内容，欢迎下载使用。

一、单选题（本大题共15小题）
1．下列数据最符合实际的是（ ）
A．手电筒的小灯泡灯丝电阻约为几百欧
B．普通电视机正常工作的功率约为1000W
C．一节干电池的电压为3V
D．教室里一盏日光灯正常工作电流约为0.2A
2．下列说法不正确的是（ ）
A．用水作为汽车发动机的冷却剂，主要是因为水的比热容较大
B．物体吸收热量，温度不一定升高
C．固体很难被压缩，说明分子间存在斥力
D．煤的热值比干木柴的大，煤燃烧时放出的热量比干木柴燃烧时放出的热量多
3．下列生活情景中，与其它三个实例在改变物体内能方式上不同的是（ ）
A．金属汤勺放在热汤中，温度升高B．食品放在冰箱中，温度降低
C．铁丝被反复弯折，弯折处发热D．冬季人们常用热水袋取暖
4．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统。内部人员的车辆可以被自动识别横杆启动，视为自动开关S1闭合；外来人员的车辆需要门卫人员按动按钮才能将门打开，视为手动开关S2闭合。两种情况都可以分别将门打开，则该门禁系统内部电路最接近下图中的（ ）

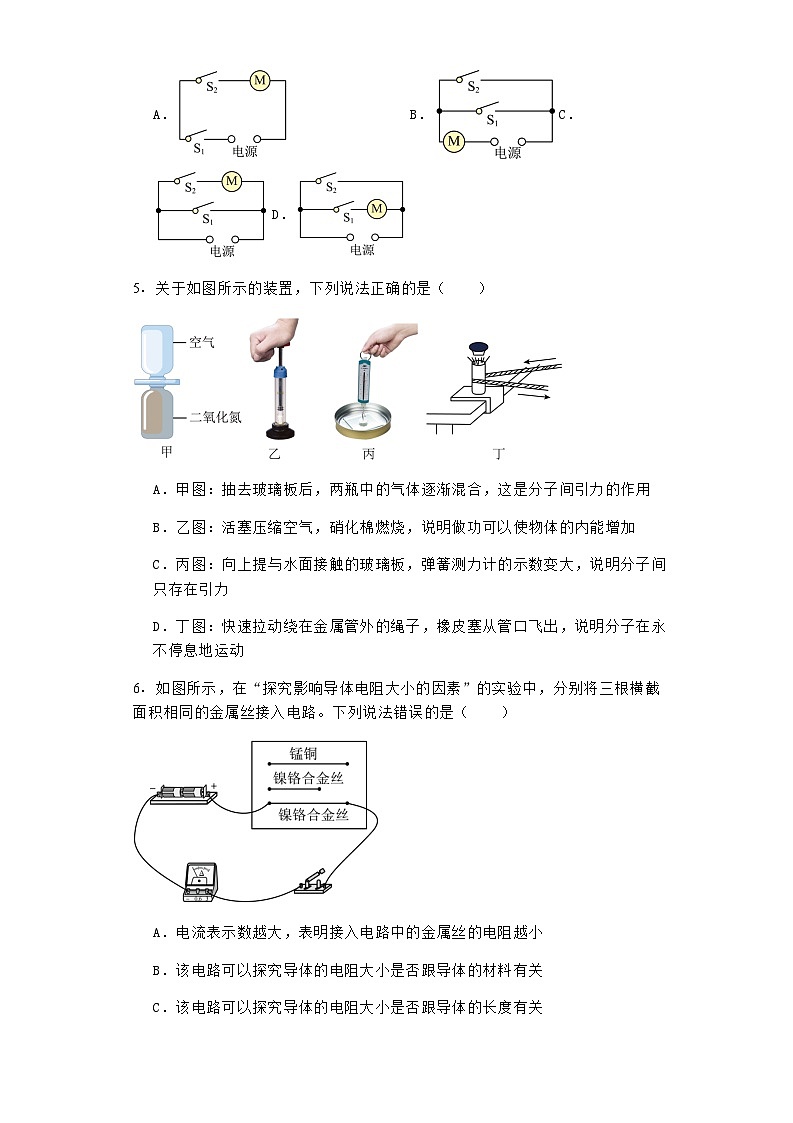

A．B．C．D．
5．关于如图所示的装置，下列说法正确的是（ ）
A．甲图：抽去玻璃板后，两瓶中的气体逐渐混合，这是分子间引力的作用
B．乙图：活塞压缩空气，硝化棉燃烧，说明做功可以使物体的内能增加
C．丙图：向上提与水面接触的玻璃板，弹簧测力计的示数变大，说明分子间只存在引力
D．丁图：快速拉动绕在金属管外的绳子，橡皮塞从管口飞出，说明分子在永不停息地运动
6．如图所示，在“探究影响导体电阻大小的因素”的实验中，分别将三根横截面积相同的金属丝接入电路。下列说法错误的是（ ）
A．电流表示数越大，表明接入电路中的金属丝的电阻越小
B．该电路可以探究导体的电阻大小是否跟导体的材料有关
C．该电路可以探究导体的电阻大小是否跟导体的长度有关
D．仅将电路中的电流表换成电压表也能完成本实验

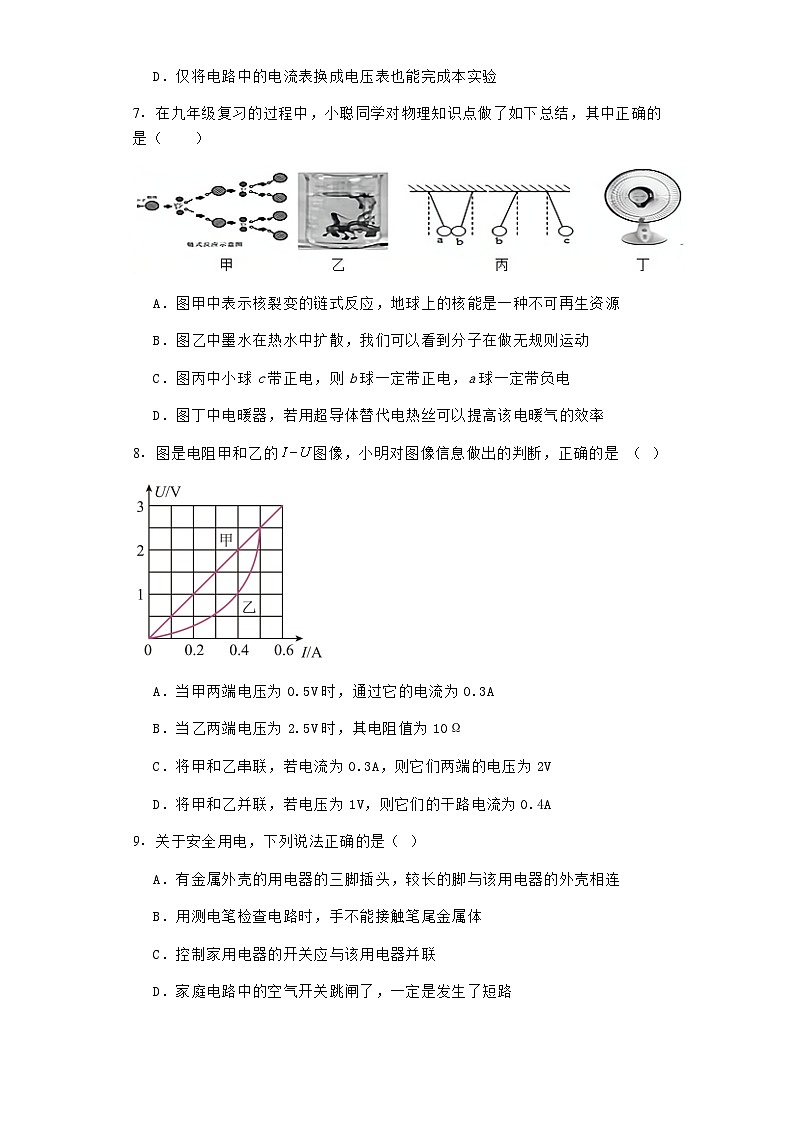

7．在九年级复习的过程中，小聪同学对物理知识点做了如下总结，其中正确的是（ ）
A．图甲中表示核裂变的链式反应，地球上的核能是一种不可再生资源
B．图乙中墨水在热水中扩散，我们可以看到分子在做无规则运动
C．图丙中小球c带正电，则b球一定带正电，a球一定带负电
D．图丁中电暖器，若用超导体替代电热丝可以提高该电暖气的效率
8．图是电阻甲和乙的图像，小明对图像信息做出的判断，正确的是 （ ）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V时，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A
9．关于安全用电，下列说法正确的是（ ）
A．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连
B．用测电笔检查电路时，手不能接触笔尾金属体
C．控制家用电器的开关应与该用电器并联
D．家庭电路中的空气开关跳闸了，一定是发生了短路
10．小明家上次查看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是（ ）
A．他家在这段时间内消耗的电能为903kw·h
B．电能表是测量电功率的仪表
C．若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转
D．这个电能表的额定功率为2200W
11．下列关于信息的说法正确的是（ ）
A．固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的
B．电磁波在任何介质中传播的速度都为
C．WiFi上网是当今广泛使用的一种无线网络传输技术，它传递信息用到的是超声波
D．微波可以传递信息，具有能量
12．为探究“电磁铁磁性强弱与哪些因素有关”，实验小组连接了如图所示的实验电路，开关S闭合。下列说法正确的是（ ）

A．比较甲、乙铁钉吸引大头针的数量可得出电磁铁的磁性强弱与电流大小的关系
B．乙铁钉的下端是N极
C．大头针的下端散开是因为异名磁极相互排斥
D．向左移动滑动变阻器的滑片P，甲、乙吸引大头针的个数均会增多
13．能源科技的发展促进了人类文明的进步，下列有关能源的说法正确的是（ ）
A．核电站中的反应堆是利用核裂变发电的
B．太阳能、风能、天然气都是可再生能源
C．电能是广泛使用的一次能源
D．因为能量转化服从能量守恒定律，所以能源是取之不尽、用之不竭的
14．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），下列说法正确的是（ ）
A．电阻两端电压与通过的电流成正比
B．的阻值为5Ω
C．滑动变阻器的最大阻值为5Ω
D．的最大功率为0.45W
15．如图所示是某科技小组设计的一种温度自动控制警装置电路图，以下说法正确的是（ ）
A．温度达到90℃，绿灯亮
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．把水银温度计换成煤油温度计同样可以工作
二、多选题（本大题共3小题）
16．关于热学知识，下列说法正确的是（ ）
A．物体温度越高，含有的热量越多
B．汽车的动力是由汽油机的做功冲程提供的
C．热量可以从内能小的物体传递给内能大的物体
D．升高相同的温度，比热容大的物体，吸收的热量多
17．小华利用下图的实验装置来探究“影响通电导体产生热量的因素”，下列说法正确的是（ ）
A．甲图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系
B．乙图实验装置是控制电压、通电时间一定时，探究电热与电流的关系
C．甲图中闭合开关后，a管中液面上升比b快
D．乙图中闭合开关后，c管中液面上升比d快
18．如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，关于电流表和电压表示数变化，下列判断正确的是（ ）
A．电压表和电流表的示数都变小
B．电压表示数变大，电流表示数变小
C．电路消耗的功率变小
D．电压表示数变化量与电流表示数变化量的比值保持不变
三、填空题（本大题共9小题）
19．正常工作的家庭电路中，为防止电流过大引发安全事故，应安装 （选填“保险装置”或“漏电保护器”），控制用电器的开关应连接在 线上，试电笔笔尖接触零线时，氖管 （选填“会”或“不会”）发光。
20．汽油机是热机的一种，汽油在气缸内燃烧时将 能转化为 能，如图所示是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在 冲程。
21．小明家的太阳能集热器中装有40 kg、35 ℃的水，经太阳光照射温度升高到45 ℃，水吸收的热量是 J．用电热水器对相同的水也加热到45 ℃，标有“900 r/kW·h”字样的电能表铝盘30 min转过了450 r（电路中只有热水器工作），热水器消耗的电能是 J，热水器的功率是 W．热水器消耗的电能比水吸收的热量多，其原因是： （答出一种即可）．[c水=4.2×103 J/（kg·℃）]
22．如图所示，将活塞迅速下压，玻璃筒底的棉花被点燃｡此过程是通过 的方式增加了筒内空气的内能，能量转化方式与汽油机的 冲程相同｡某汽油机在一次工作中消耗了2kg汽油，对外做功为2.3×107J，则汽油机的效率是 （汽油热值为4.6×107J/kg）
23．如图所示电路中，电源电压恒为9V，小灯泡标有“6V 6W”字样，滑动变阻器标有“10Ω 1A”字样。则小灯泡正常发光时的电阻是 Ω，当电压表示数为3V时，小灯泡的电功率为 W，电路的总功率为 W。（小灯泡电阻不随温度变化而变化）
24．如图所示的自制便携式封口机，使用电压为3V的电源，接通电路发热电阻温度升高，利用电流的 实现高温封口。阻值为1Ω的发热电阻10s内产生 J的热量。封口时总是把塑料袋烫坏，应将发热电阻换成阻值更 （填“大”或“小”）的。
25．在图所示的电路中，电源电压不变，电阻R2的阻值为20Ω。闭合开关S，两电流表的示数分别为0.5A和0.2A，则电源电压为 V，电阻R1的阻值为 Ω。通电1min，该电路消耗的总电能为 J。
26．2021年5月15日，我国天问一号探测器首次登陆火星并执行火星探测任务。火星又被称为沙漠行星，地表沙丘、砾石遍布，没有稳定的液态水，在这样的环境下，火星的昼夜温差应该 （选填“较大”或“较小”），原因是沙石的 较小。火星上常见的沙尘暴 （选填“能”或“不能”）说明分子处于永不停息的无规则运动中。
27．图是 2022 年北京冬奥会上将会亮相的可爱创可贴体温计。这是一款目前最小、最精准的自动测量并上报体温的可穿戴式智能测温设备，测温精度可达 0.05℃大小如创可贴一般。
（1）该创可贴体温计充满电的时间是3h，充电电压和电流分别是 5V、1A，它充满电后大约储存了 J 的电能。
（2）充满电后创可贴体温计持续工作的时间可以达到 10 天，如果创可贴体温计的工作电压是3.7 V，那么它持续工作的功率约是 W ，持续工作的电流约是 A （结果保留2位小数）。
四、实验题（本大题共4小题）
28．为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。已知甲、乙两个容器分别装有水和食用油。
（1）选用相同规格电加热器的目的是使水和食用油在相同时间内 ；
（2）此实验可以控制质量和吸收热量相同，通过比较 来研究水和食用油吸热能力的差异；
（3）分析实验数据可知， 的吸热能力更强；
（4）此实验中，要使水和食用油的最后温度相同，水需要吸收的热量 （选填“大于”、“小于”或“等于”）食用油吸收的热量。
29．在研究“磁场对通电导体（电流）有力的作用”的实验中。
（1）利用图甲所示的装置研究“磁场对电流的作用”时，应在a、b之间接入 （选填“灵敏电流计”、“电源”或“灯泡”）；若在a、b之间接入 （选填“灵敏电流计”、“电源”或“灯泡”）可研究“电磁感应现象”。
（2）图乙中的线圈可以持续转动，是在外部加装了 ，该装置能使线圈由于惯性而跃过平衡位置时，自动改变线圈中的电流方向。
（3）写出一种让图乙中线圈转动更快的措施： 。
30．小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡L（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω 1A”的滑动变阻器R1和“50Ω 0.5A”的滑动变阻器R2各一个，导线若干。
（1）图甲中有一条导线连接有误，请将连接错误的导线画“×”，并用笔画线代替导线画出正确连线；
（2）为了顺利完成实验，小华应选用规格为 （选填“R1”或“R2”）的滑动变阻器；
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是 ；
（4）排除故障后，移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U﹣I图像如图乙所示，小灯泡的额定功率为 W，分析乙中图像发现小灯泡电阻是变化的，影响其变化的主要原因是 。
31．小明同学在“探究通过导体的电流与电阻的关系”时，他用如图甲所示的电路进行实验，可供选择的定值电阻分别为2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω，滑动变阻器的规格为“15Ω 1A”。
（1）连接电路时开关应该 （选填：“闭合”或“断开”）。正确连接完电路，闭合开关后，发现电流表几乎无示数，电压表示数明显，那么出现该状况的原因应该是 ；
A．电流表内部断路
B．定值电阻开路
C．定值电阻短路
D．滑动变阻器的电阻线断了
（2）排除故障后，小明实验前预设电压表示数为2V不变。为了电路安全，小明不能选用的定值电阻为 Ω。某次实验时，将10Ω电阻换成15Ω后，他下一步操作是：将滑动变阻器的滑片向 （选填“A”或“B”）端移动，同时眼睛盯着 （选填“电流表”或“电压表”）；
（3）根据收集的实验数据小明绘出了I与的图象，如图乙，由图象可得：在电压不变时，通过导体的电流与导体电阻成 ；
（4）小明分析：若预设电压表示数越大，那么滑动变阻器移动范围越 （选填“大”或“小”）。
五、计算题（本大题共2小题）
32．在如图甲所示的电路中，电源电压6V保持不变，滑动变阻器标有“201A”字样，闭合开关S后，电压表的示数为2V，电流表的示数为0.2A。求：
（1）定值电阻的阻值。
（2）滑动变阻器的电功率。
（3）将和按图乙所示的电路连接，电源电压不变并闭合开关S，求图甲电路的最小电流与图乙电路干路中的最大电流的比值（需确保各电路元件安全）。
33．如左图所示的电路，灯泡的额定电压为9V，灯泡的I-U关系如右图所示，电压表的量程为0~15V，电流表的量程为0~0.6A，定值电阻R0=20Ω，滑动变阻器R的最大电阻为100Ω。求：
（1）只闭合Sl，灯泡正常工作，则电源电压及R0消耗的功率为多少？
（2）只闭合S2，在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，电路消耗的最大功率及滑动变阻器连入电路中的最大电阻各为多少？
参考答案
1．【答案】D
【详解】A．手电筒小灯泡的工作电压为2.5V，通过灯丝的电流约0.3A，其电阻约为，故A不符合题意；
B．普通电视机正常工作的功率在100W左右，故B不符合题意；
C．一节干电池的电压为1.5V，故C不符合题意；
D．教室里日光灯的额定功率为40W，工作电压为220V，其正常工作的电流约为，故D符合题意。
2．【答案】D
【详解】A．用水作为汽车发动机的冷却剂，主要是因为水的比热容较大，与其他物质相比，在质量相同的情况下，升高相同的温度，水吸收的热量多，故A正确，符合题意；
B．物体吸收热量，温度不一定升高，例如晶体熔化时，吸收热量，内能变大，温度不变，故B正确，符合题意；
C．分子间同时存在着引力和斥力，固体很难被压缩，说明分子间存在斥力，故C正确，符合题意；
D．根据可知，燃料燃烧放出的热量与热值、质量有关，还与是否充分燃烧有关，故热值大的煤燃烧时放出的热量不一定比热值小的干木柴燃烧时放出的热量多，故D错误，不符合题意。
3．【答案】C
【详解】金属汤勺放在热汤中，温度升高、食品放在冰箱中，温度降低和冬季人们常用热水袋取暖都是通过热传递的方式改变物体内能的，铁丝被反复弯折，弯折处发热是通过做功的方式改变物体内能的。
4．【答案】B
【详解】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有B正确。
5．【答案】B
【详解】A．甲图中，抽去玻璃隔板后，二氧化氮的密度大，空气的密度小，两瓶中的气体会逐渐混合，说明气体分子不停地在做无规则，不能说明分子间引力的作用，故A错误；
B．乙图中，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，由于压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，说明做功可以使物体的内能增加，故B正确；
C．丙图中，缓慢向上提拉与水面接触的玻璃板，弹簧测力计示数变大，说明水分子和玻璃分子间存在引力，分子间还存在斥力，故C错误；
D．丁图中，迅速拉动绕在金属管外的皮绳，橡皮塞从金属管口飞出，是因为金属管内的气体膨胀做功，内能转化成橡皮塞的机械能，不能说明分子在永不停息地运动，故D错误。
6．【答案】D
【详解】A．在导体两端的电压不变的条件下，导体的阻值越大通过导体的电流（电流表的示数）就越小，所以本实验可以通过电流表的示数比较导体电阻的大小，电流表示数越大，所接电阻阻值越小，故A正确，不符合题意；
B．在研究电阻与导体的材料的关系时，由于最上面的导线和最下面的导线是长度、横截面积均相同，而材料不同，所以可以把最上面的导线和最下面的导线单独连入电路进行比较，可以探究导体的电阻大小是否跟导体的材料有关，故B正确，不符合题意；
C．中间的导线和最下面的导线都是镍铬合金丝，且横截面积相同，长度不同，所以可以研究电阻与导体长度的关系，故C正确，不符合题意；
D．在图示情况下，仅将电路中的电流表换成电压表，由于电压表相当于开路，电压表示数为电源电压，所以不能完成本实验，故D错误，符合题意。
7．【答案】A
【详解】A．图甲中表示核裂变的链式反应，地球上的核能是一种不可再生资源，故A正确。
B．图乙中墨水在热水中扩散，我们肉眼看不到分子在做无规则运动，故B错误。
C．图丙中小球c带正电，则b球一定带正电，a球可能带负电也可能不带电，故C错误。
D．图丁中电暖器，若用超导体替代电热丝，超导体的电阻为0，根据Q＝I2Rt，导体不会发热，所以不能提高该电暖气的效率，故D错误。
8．【答案】C
【详解】A． 由I-U图象可知，A.当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误．
B． 当乙两端电压为2.5V时，通过乙的电流为0.5A，所以此时乙的阻值为，故B错误．
C． 将甲和乙串联，若电流为0.3A，则它们两端的电压：U=U甲+U乙=1.5V+0.5V=2 V，故C正确为答案．
D．将甲和乙并联，若电压为1V，则它们的干路电流：I =I甲+I乙=0.2A+0.4A=0.6A，故D错误．
9．【答案】A
【分析】（1）大功率或带有金属外壳的用电器，必须使用三脚插头，其中较长的脚与该用电器的外壳相连，以防外壳带电，危及人身安全，（2）使用测电笔辨别火线时，有一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故；（3）控制用电器的开关和用电器之间是串联的．（4）电路中电流过大的原因有两个：一是短路；二是接入电路中用电器的总功率过大．
【详解】A.带有金属外壳的用电器，其金属外壳一定要通过三角插头接地，以防用电器外壳带电，会危及人身安全，故A正确；
B.使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故B错误；
C.控制家用电器的开关应与该用电器串联，故C错误；
D空气开关跳闸的基本原因，可能短路，也可能是用电器总功率过大，故D错误．
10．【答案】C
【详解】A.因为电能表两次示数差就是消耗的电能，且注意电能表最后一位是小数，所以，由图知道，他家在这段时间内消耗的电能是：W=8633.5kW•h-8543.2kW•h=90.3kW•h，故A错误；
B.电能表是测量消耗电能的仪表，不是测量电功率的，故B错误；
C.电能表上标有的3600r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转过3600r，所以，当只让一个标有“220V 1000W”的电热水器正常工作10min，其消耗的电能是： ，电能表的圆盘转过的圈数是：，故C正确；
D.由该电能表的铭牌知道，其允许接入用电器的最大功率是：P=UI=220V×10A=2200W；但电能表属于测量仪表，不消耗电能，所以，没有额定功率，故D错误．
11．【答案】D
【详解】A．固定电话利用导线中的电流传递信息的，移动电话、广播和电视是利用电磁波传递信息的，故A错误；
B． 电磁波在真空中的传播的速度为，在其他介质中的传播速度小于，故B错误；
C．WiFi利用了电磁波中的微波技术进行信息传输，是电磁波的利用，故C错误；
D．电磁波可以传递信息也可以传递能量，微波是电磁波的一种，所以它既可以传递信息，又具有能量，故D正确。
12．【答案】D
【详解】A．由图知，甲铁钉吸引大头针的个数较多，说明甲的磁性较强，甲、乙线圈串联电流相等，甲的线圈匝数大于乙的线圈匝数，说明电流一定时，线圈匝数越多，电磁铁磁性越强，故A错误；
B．根据右手螺旋定则，乙铁钉的上端是电磁铁的N极，故B错误；
C．大头针被磁化，大头针下端的磁极相同，互相排斥，所以下端分散，故C错误；
D．向左移动滑片P时，电路中电阻减小，电流变大，电磁铁的磁性增强，电磁铁甲、乙吸引大头针的数量会增多，故D正确。
13．【答案】A
【详解】A．核电站中的反应堆是通过利用可控的核裂变来提供能量进行发电，故A正确；
B．天然气会随着使用逐渐枯竭，属于不可再生能源，故B错误；
C．电能是由其他能源转化而来，属于二次能源，故C错误；
D．能量虽然守恒，但是可利用的能源是有限的， 不是取之不尽、用之不竭，故D错误。
14．【答案】B
【详解】A．由图甲知，变阻器与电阻串联，电流表测整个电路的电流，电压表测电阻两端的电压，由图乙知，电流随电压的变化图像为正比例函数图像，所以通过电阻的电流与两端的电压成正比；因电压是产生电流的原因，所以不能说电阻两端电压与通过的电流成正比，故A错误；
B．由图乙知，当P位于b端时，电路中只有电阻接入电路，则电源电压为3V，电路中最大电流为0.6A，故的阻值为，故B正确；
C．由图乙知，当P位于a端时，变阻器接入电路的阻值最大，分得的电压为0.5V，电路中的电流为0.1A，则变阻器的最大值为，故C错误；
D．当P位于b端时，电路中只有接入电路，此时通过的电流最大，则的功率最大，其值为，故D错误。
15．【答案】B
【详解】A．温度达到90℃，控制电路接通，线圈有磁性，吸下衔铁，此时红灯亮，电铃响，故A错误；
B．自动报警器的触点类似一种开关，可以控制电路的通断，故B正确；
C．自动报警器中的电磁铁运用了电流的磁效应，故C错误；
D．煤油属于绝缘体，所以把水银温度计换成煤油温度计不能工作，故D错误。
16．【答案】BC
【详解】A．热量是个过程量，不能说物体含有热量，故A错误；
B．汽油机的做功冲程将内能转化为机械能，为汽车提供动力，故B正确；
C．发生热传递的条件是有温度差，内能少的物体温度可能高，故内能少的物体也可能将能量传给内能多的物体，故C正确；
D．由知道，只有在质量相同、升高的温度相同时，比热容大的物体，吸收的热量一定多，故D错误。
17．【答案】AD
【详解】A．甲图中，控制了电流和时间变量，让电阻不同，所以探究的是与电阻的关系；
B．乙图电阻和时间相同，左边电阻在干路，右边电阻在支路，电流右边的要小一些，所以探究的是电热与电流的关系，并没有控制电压相同；
C．根据焦耳定律，电流和通电时间相同时，电阻越大，产生电热越多，所以甲图右瓶产生的电热多，b管液面升高较快；
D．根据焦耳定律，电阻和通电时间相同时，电流越大产生电热越多，乙图中左瓶中电流较大，产生电热较多，c管中液面上升快；
18．【答案】BCD
【详解】AB．由图可知，R1和R2串联，电压表测量R2两端的电压；当滑片P向右移动时，滑动变阻器连入的电阻变大，总电阻增大，电源电压U保持不变，由欧姆定律可知，电路中的电流变小，所以电流表的示数变小；由串联电路的分压关系可知，电阻越大，分压越大，滑动变阻器两端的电压变大，所以电压表的示数变大，故A错误，B正确；
C．根据P=UI可知，U不变，I变小，电路消耗的功率变小，故C正确；
D．设滑动变阻器滑片移动前后，电路中的电流分别为I1、I2，则电压表的示数分别为U1=U﹣I1R1，U2=U﹣I2R1，所以电压表示数的变化量为，即电压表示数的变化量与电流表示数的变化量的比值即：，保持不变，故D正确。
19．【答案】保险装置；火；不会
【详解】当家庭电路中电流过大时，保险装置会自动切断电路，所以家庭电路中，为了防止电流过大引发的安全事故，应该安装保险装置。
为了用电器的安全，用电器的开关应连接在火线上；试电笔的笔尖接触零线时，零线和大地之间的电压是0V，在测电笔和人体中都没有电流通过，氖管不发光。
20．【答案】化学；内；排气
【详解】在做功冲程里，汽油在气缸内燃烧时，消耗化学能，产生了内能，故将化学能转化为内能。
如图，进气门关闭，排气门打开，活塞上行，因此是排气冲程。
21．【答案】1.68×106；1.8×106；1000；在加热过程中存在热损失
【详解】(1)水吸收的热量：Q吸=cm△t=4.2×103J/(kg⋅℃)×40kg×(45℃−35℃)=1.68×106J，(2)电能表标有“900 r/kW⋅h”，每消耗1kW⋅h的电能铝盘转过900转，∵用电热水器对相同的水也加热到45℃，铝盘转过了450 r，∴消耗的电能：W=0.5kW⋅h=0.5×3.6×106J=1.8×106J，(3)热水器功率为 (4) 在加热过程中存在热损失，热水器消耗的电能，只有一部分被水吸收，另一部分热量散失到空气中．
22．【答案】做功；压缩；25%
【详解】 将活塞迅速下压，活塞对桶内空气做功，使筒内空气的内能增加。
压缩过程中，活塞的机械能转化为空气的内能，故该过程中，与内燃机的压缩冲程相同。
汽油完全燃烧放出的热量Q放=mq=2kg×4.6×107J/kg=9.2×107J，汽油机的效率是
23．【答案】6；1.5；4.5
【详解】小灯泡正常发光时的电阻为
当电压表示数为3V时，小灯泡的电功率为
由图知，灯与变阻器串联，电流表测整个电路的电流，电压表测灯两端的电压。当电压表示数为3V时，通过灯和变阻器的电流为，电路的总功率为
24．【答案】热效应；90；大
【详解】封口机是利用电流的热效应工作的，在电流通过时，电路中的电阻发热温度升高从而达到工作目的。
10s内，封口机产生的热量
封口时把塑料袋烫坏是因为封口时产生的热量太多，据知，在电压和时间相同时，电阻越大，产生的热量越少，所以应将发热电阻换成阻值更大。
25．【答案】6；30；180
【详解】由电路图知道，闭合开关S，电阻R1、R2并联，电流表A2、A1分别测量干路和电阻R1支路中的电流。因为并联电路干路中的电流等于各支路中的电流之和，所以电流表A2的示数为0.5A，即干路中的电流为I=0.5A，电流表A1的示数为0.2A，即通过电阻R2的电流为I2=I-I1=0.5A-0.2A=0.3A，电阻R2两端的电压为U2=I2R2=0.3A×20Ω=6V，因为并联电路各支路两端电压相等，且等于电源电压，所以电源电压为U=U2=6V
由欧姆定律知道，电阻R1的阻值为
由 知道，通电1min，该电路消耗的总电能
26．【答案】较大；比热容；不能
【详解】火星的昼夜温差应该较大，因为火星被称为沙漠星球，沙子的特点是比热容小，根据Q＝cmΔt可知，当质量一定、吸收和放出的热量相同的情况下，比热容越小，温度变化越大，所以火星昼夜温差应该较大。
沙尘是固态颗粒物，沙尘暴是物体的机械运动，不能说明分子的无规则运动。
27．【答案】（1）；（2）；
【详解】它充满电后大约储存的电能
它持续工作的功率
持续工作的电流
28．【答案】（1）吸热相同；（2）升高的温度；（3）水；（4）大于
【详解】（1）根据转换法，选用相同规格电加热器的目的是使水和食用油在相同时间内吸热相同。
（2）此实验可以控制质量和吸收热量相同，根据比较物质吸热能力的方法，通过比较升高的温度来研究水和食用油吸热能力的差异。
（3）分析实验数据可知，加热相同时间，水升温慢，故水的吸热能力更强。
（4）根据（3）推理，要使水和食用油的最后温度相同，水需要吸收的热量大于食用油吸收的热量。
29．【答案】（1）电源；灵敏电流计；（2）换向器；（3）增大电源电压
【详解】研究“磁场对电流的作用”时，应在a、b之间接入电源，使开关闭合时，电路中有电流。
若在a、b之间接入灵敏电流计，通过观察电流计的偏转，判断电路中是否由电流产生，可研究“电磁感应现象”。
（2）图乙中的线圈可以持续转动，是在外部加装了换向器，当通电线圈所在平面与磁感线垂直时（平衡位置），它能自动改变线圈中的电流方向，从而使线圈持续转动。
（3）要让图乙中线圈转动更快，可以通过正大电源电压，使电路中电流变大，或者可以正大磁场的磁性，使线圈受到的磁力变大。
30．【答案】（1）；（2）R2；（3）小灯泡短路；（4）0.625；见解析
【详解】（1）图中小灯泡和电压表被短路了，只需要将滑动变阻器左下接线柱接在小灯泡的右端即可，如下图所示：
（2）灯泡正常发光时电路中的电流为0.25A，根据串联电路中电流和电压规律可知滑动变阻器两端的电压为UP=6V-2.5V=3.5V，由欧姆定律可得滑动变阻器接入电路的阻值至少应为，滑动变阻器的最大阻值应不小于14Ω，所以应选择R2滑动变阻器。
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，说明电路是通路，电压表无示数，说明与电压表并联部分短路，原因可能是小灯泡短路。
（4）如图乙所示，灯泡的电压为额定电压2.5V，对应的电流为0.25A，则小灯泡的额定功率为P=UI=2.5V×0.25A=0.625W
分析乙中图像发现小灯泡电阻是变化的，影响其变化的主要原因是小灯泡在不同状态下工作时的温度不同，灯丝的电阻受温度的影响发生改变。
31．【答案】（1）断开；B；（2）2.5；A；电压表；（3）反比；（4）小
【详解】（1）连接电路时，为保护电路，开关应该断开。
正确连接完电路，如图甲所示，闭合开关后，发现电流表几乎无示数，电路可能断路，电压表示数明显，电压表与电源连通，那么出现该状况的原因应该是定值电阻开路。
选B。
（2）从图中可知电流表选用小量程，电路的最大电流为0.6A。实验中电阻R两端的电压始终保持2V不变，若选用2.5Ω的电阻，由欧姆定律得电路的电流为，故实验中，不能被选用的电阻是2.5Ω。
根据串联分压原理可知，将定值电阻由10Ω改接成15Ω的电阻，电阻增大，其分得的电压增大。
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右A端移动，同时眼睛盯着电压表，使电压表的示数不变。
（3）因I与的变化关系为过原点的直线，故可知I与成正比。
即在电压不变时，通过导体的电流与导体电阻成反比。
（4）电压预设值越大，电路中电流越大，滑动变阻器两端电压越小，由欧姆定律可知，滑动变阻器连入阻值越小，滑动变阻器阻值调节范围越小。
32．【答案】（1）；（2）；（3）
【详解】解：（1）图甲中电阻R1和R2是串联的关系，电压表测量R1两端的电压，即
电流表测量电路中的电流，即，定值电阻R1的阻值为
（2）根据串联电路电压的分配规律，可知滑动变阻器两端的电压为，滑动变阻器的电功率为
（3）图甲中当滑动变阻器的电阻最大，则对应电路中的电流最小，，乙图中R1和R2并联，则有，则R1两端的电压为，当滑动变阻器的电流最大为1A时，即，干路中的最大电流为，则图甲电路的最小电流与图乙干路中的最大电流的比值为
答：（1）定值电阻的阻值为；（2）滑动变阻器的电功率；（3）图甲电路的最小电流与图乙电路干路中的最大电流的比值为。
33．【答案】（1）17V，3.2W；（2）6.8W，60Ω
【详解】解：（1）只闭合Sl时，定值电阻R0与灯泡L串联，灯泡正常发光，灯泡两端的电压UL=9V，由图I-U可知，电路中的电流I＝0.4A，根据欧姆定律可得，R0两端的电压U0=IR0=0.4A×20Ω=8V，串联电路中总电压等于各串联部分电压之和，电源的电压U=UL+U0=9V+8V=17V，R0消耗的功率为
（2）只闭合S2时，灯泡L与滑动变阻器R串联，电压表测滑动变阻器两端的电压，串联电路中各处的电流相等，且灯泡的正常发光时的电流为0.4A，电流表的量程为0~0.6A，故电路中的电流为0.4A时，电路消耗的功率最大P最大=UI=17V×0.4A=6.8W，当滑动变阻器接入电路中的电阻最大时，电压表的示数最大，即，此时灯泡两端的电压，由图可知，电路中的电流I′=0.25A，则滑动变阻器接入电路中的最大电阻
答：（1）只闭合Sl，灯泡正常工作，则电源电压为17V，R0消耗的功率为3.2W。
（2）电路消耗的最大功率6.8W，滑动变阻器连入电路中的最大电阻为60Ω。物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
76
