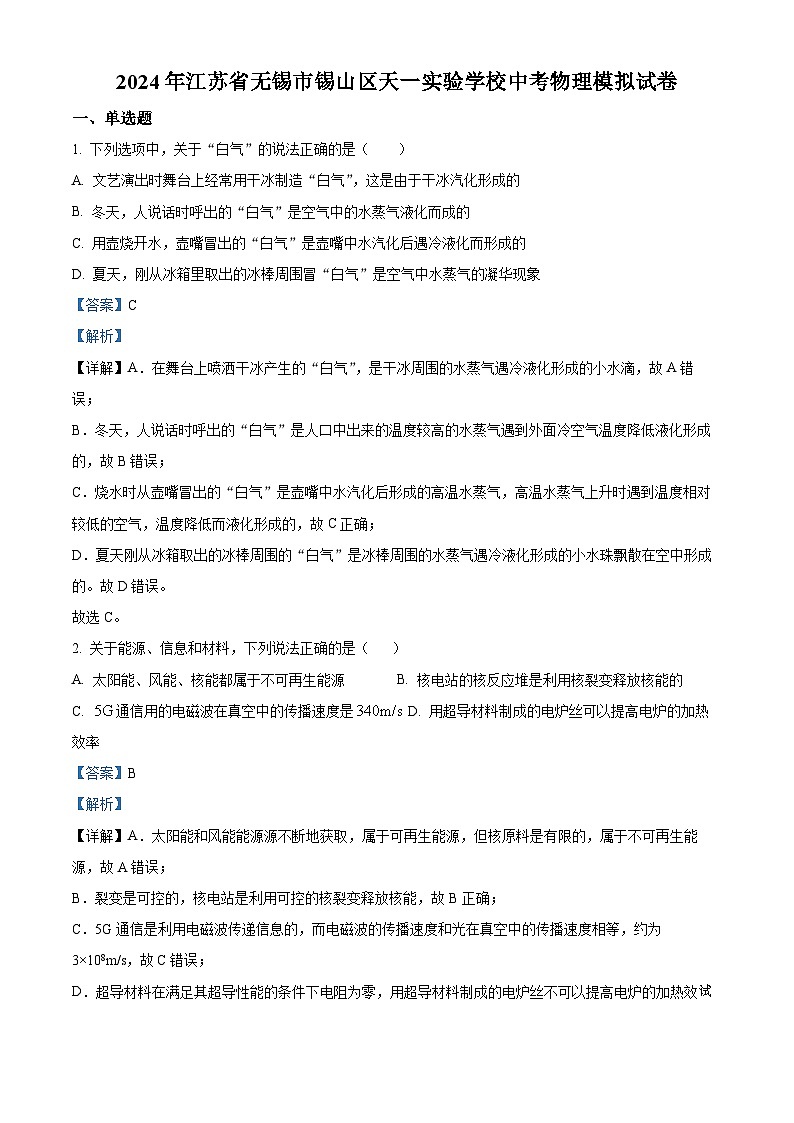

2024年江苏省无锡市锡山区天一实验学校中考模拟物理试题
展开
这是一份2024年江苏省无锡市锡山区天一实验学校中考模拟物理试题，共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
1. 下列选项中，关于“白气”的说法正确的是（ ）
A. 文艺演出时舞台上经常用干冰制造“白气”，这是由于干冰汽化形成的
B. 冬天，人说话时呼出的“白气”是空气中的水蒸气液化而成的
C. 用壶烧开水，壶嘴冒出的“白气”是壶嘴中水汽化后遇冷液化而形成的
D. 夏天，刚从冰箱里取出的冰棒周围冒“白气”是空气中水蒸气的凝华现象
【答案】C
【解析】
【详解】A．在舞台上喷洒干冰产生的“白气”，是干冰周围的水蒸气遇冷液化形成的小水滴，故A错误；
B．冬天，人说话时呼出的“白气”是人口中出来的温度较高的水蒸气遇到外面冷空气温度降低液化形成的，故B错误；
C．烧水时从壶嘴冒出的“白气”是壶嘴中水汽化后形成的高温水蒸气，高温水蒸气上升时遇到温度相对较低的空气，温度降低而液化形成的，故C正确；
D．夏天刚从冰箱取出的冰棒周围的“白气”是冰棒周围的水蒸气遇冷液化形成的小水珠飘散在空中形成的。故D错误。
故选C。
2. 关于能源、信息和材料，下列说法正确的是（ ）
A. 太阳能、风能、核能都属于不可再生能源B. 核电站的核反应堆是利用核裂变释放核能的
C. 通信用的电磁波在真空中的传播速度是D. 用超导材料制成的电炉丝可以提高电炉的加热效率
【答案】B
【解析】
【详解】A．太阳能和风能能源源不断地获取，属于可再生能源，但核原料是有限的，属于不可再生能源，故A错误；
B．裂变是可控的，核电站是利用可控的核裂变释放核能，故B正确；
C．5G通信是利用电磁波传递信息的，而电磁波的传播速度和光在真空中的传播速度相等，约为3×108m/s，故C错误；
D．超导材料在满足其超导性能的条件下电阻为零，用超导材料制成的电炉丝不可以提高电炉的加热效试试卷源自 每日更新，不到1元，欢迎访问。卷源自 每日更新，不到1元，欢迎访问。率，故D错误。
故选B。

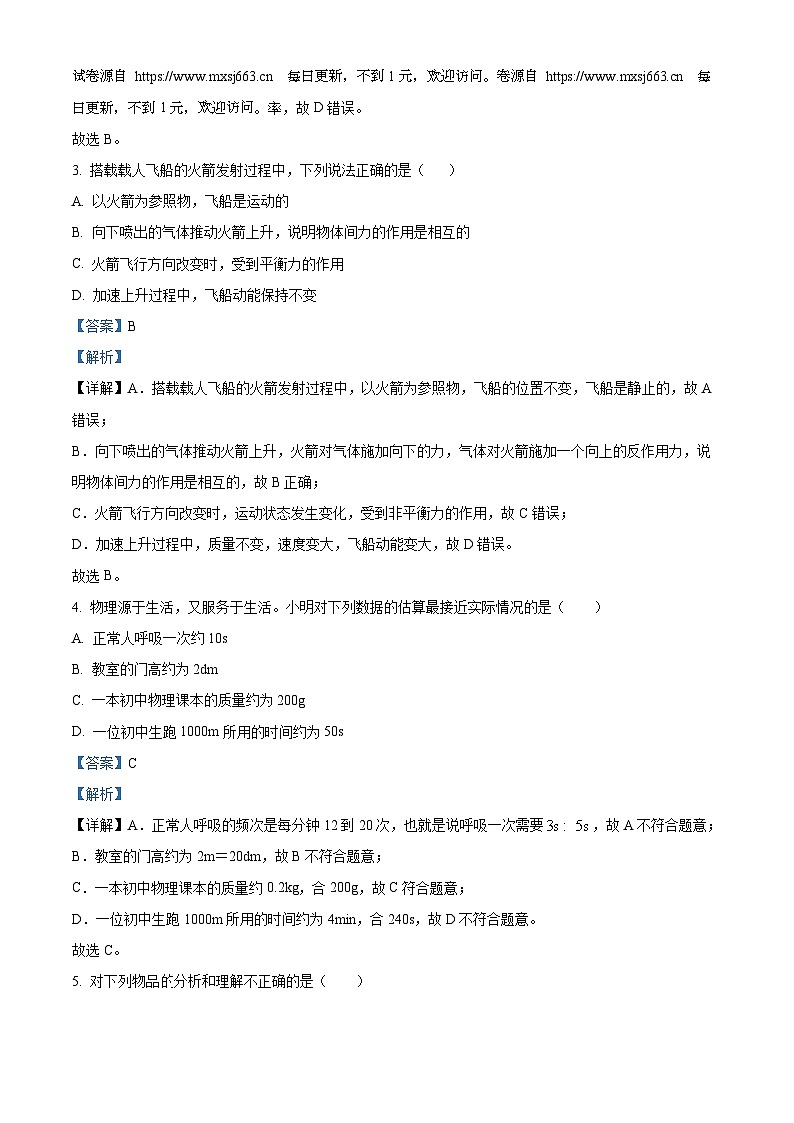

3. 搭载载人飞船的火箭发射过程中，下列说法正确的是（ ）
A. 以火箭为参照物，飞船是运动的
B. 向下喷出的气体推动火箭上升，说明物体间力的作用是相互的
C. 火箭飞行方向改变时，受到平衡力的作用
D. 加速上升过程中，飞船动能保持不变
【答案】B
【解析】
【详解】A．搭载载人飞船的火箭发射过程中，以火箭为参照物，飞船的位置不变，飞船是静止的，故A错误；
B．向下喷出的气体推动火箭上升，火箭对气体施加向下的力，气体对火箭施加一个向上的反作用力，说明物体间力的作用是相互的，故B正确；
C．火箭飞行方向改变时，运动状态发生变化，受到非平衡力的作用，故C错误；
D．加速上升过程中，质量不变，速度变大，飞船动能变大，故D错误。
故选B。
4. 物理源于生活，又服务于生活。小明对下列数据的估算最接近实际情况的是（ ）
A. 正常人呼吸一次约10s
B. 教室的门高约为2dm
C. 一本初中物理课本的质量约为200g
D. 一位初中生跑1000m所用的时间约为50s
【答案】C
【解析】
【详解】A．正常人呼吸的频次是每分钟12到20次，也就是说呼吸一次需要，故A不符合题意；
B．教室的门高约为2m＝20dm，故B不符合题意；
C．一本初中物理课本的质量约0.2kg，合200g，故C符合题意；
D．一位初中生跑1000m所用的时间约为4min，合240s，故D不符合题意。
故选C。

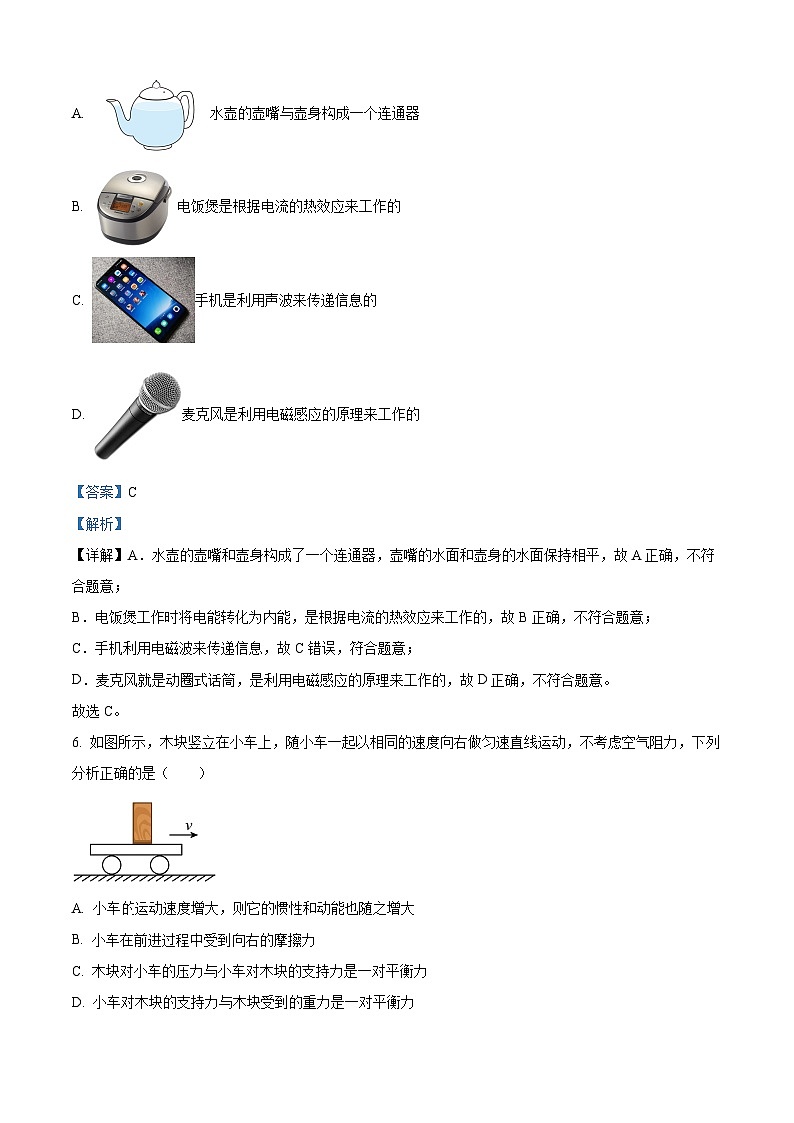

5. 对下列物品分析和理解不正确的是（ ）
A. 水壶的壶嘴与壶身构成一个连通器
B. 电饭煲是根据电流的热效应来工作的
C. 手机是利用声波来传递信息的
D. 麦克风是利用电磁感应的原理来工作的
【答案】C
【解析】
【详解】A．水壶的壶嘴和壶身构成了一个连通器，壶嘴的水面和壶身的水面保持相平，故A正确，不符合题意；
B．电饭煲工作时将电能转化为内能，是根据电流的热效应来工作的，故B正确，不符合题意；
C．手机利用电磁波来传递信息，故C错误，符合题意；
D．麦克风就是动圈式话筒，是利用电磁感应的原理来工作的，故D正确，不符合题意。
故选C。
6. 如图所示，木块竖立在小车上，随小车一起以相同的速度向右做匀速直线运动，不考虑空气阻力，下列分析正确的是（ ）
A. 小车运动速度增大，则它的惯性和动能也随之增大
B. 小车在前进过程中受到向右的摩擦力
C. 木块对小车的压力与小车对木块的支持力是一对平衡力
D. 小车对木块的支持力与木块受到的重力是一对平衡力
【答案】D
【解析】
【详解】A．惯性是物体保持原来运动状态不变的性质，其大小只与物体的质量有关，物体的运动速度不影响惯性，所以小车的运动速度增大，它的惯性不变，故A错误；
B．小车在向右前进过程中受到向左的摩擦力，故B错误；
C．木块对小车的压力与小车对木块的支持力是作用在不同物体上的两个力，是一对相互作用力，故C错误；
D．小车对木块的支持力与木块受到的重力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故D正确。
故选D。
7. 东方超环（EAST），俗称“人造小太阳”，成功实现稳态高约束模式等离子体运行403s（ ）
A. 氢弹B. 原子弹
C. 核动力潜艇D. 核电站
【答案】A
【解析】
【详解】东方超环是全超导托卡马克核聚变试验装置，被称为“人造太阳”，氢弹利用的是核聚变，原子弹、核动力潜艇、核电站都是利用的核裂变，综上分析知，故A符合题意，BCD不符合题意。
故选A。
8. 近日，《新闻联播》中出现了福建舰的最新画面，甲板上三套电磁弹射器清晰可见。电磁弹射器的弹射车与舰载机前轮连接，当弹射车的导体有强电流通过时，就会受到磁场强大的作用力（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】由题意可知，电磁弹射器的弹射车与舰载机的前轮连接，当弹射车内的导体通以强电流时，由此可知其原理是通电导体在磁场中受力而运动。
A．该装置为奥斯特实验，故A不符合题意；
B．电磁铁通电后具有磁性，这是电流的磁效应，故B不符合题意；
C．该装置中无电源，是探究电磁感应现象的装置，故C不符合题意；
D．图中有电源，是利用通电导体在磁场中受力而运动的原理工作的，故D符合题意。
故选D。
9. 如图所示是一款“零重力沙发”，沙发内置电动机它可以自动调节角度，更好的贴合人体曲线，躺上去像“漂浮”在空中，更加舒适。关于“零重力沙发”说法正确的是（ ）
A. 人躺在零重力沙发时，不受重力
B. 零重力沙发，是通过增大受力面积从而来减小压力
C. 人躺在零重力沙发上，沙发对人产生支持力和人对沙发的压力是一对平衡力
D. 人躺在零重力沙发上，沙发向下凹陷，这是由于力可以使物体发生形变
【答案】D
【解析】
【详解】A．地球上的所有物体都有受到重力作用，故A错误；
B．零重力沙发，是通过增大受力面积从而来减小压强，故B错误；
C．人躺在零重力沙发上，沙发对人产生支持力和人对沙发的压力作用在相互的物体上，是一对相互作用力，故C错误；
D．力可以使物体发生形变，人躺在零重力沙发上，沙发在人 压力作用下向下凹陷，故D正确。
故选D。
10. 如图所示为“北耕兼种”的农具简图，《天工开物》中描述为：“其服牛起土者，未不用耜，并列两铁于横木之上，其具方语曰精。精中间盛一小斗，储麦种于内，其斗底空梅花眼，牛行摇动，种子即从眼中撒下。”关于图中的下列说法中，正确的是（ ）
A. 精使用铁尖是为了增大压强，便于“起土”
B. 牛对绳的拉力和绳对牛的拉力是一对平衡力
C. 绳对耦的拉力大于耦对绳的力时，耦才会被牛拉动
D. “牛行摇动”，说明力是维持物体运动的原因
【答案】A
【解析】
【详解】A．耩使用铁尖，是在压力一定时减小受力面积，从而增大压强，便于“起土”，故A正确；
B．绳对耦的拉力和耩对绳的力是一对相互作用力，不是平衡力，故B错误；
C．绳对耦的拉力与耦对绳的力是一对相互作用力，大小相等，故C错误；
D．“牛行摇动”，说明力是改变物体运动状态的原因，故D错误。
故选A。
11. 如图所示是某家庭的电路连接情况，关于该电路连接的说法中，正确的是（ ）
A. 用测电笔来检测火线时，检测人员不能直接或间接接触到火线
B. 图中的开关②和三孔插座④都接错了
C. ③中二孔插座火线上的保险丝不仅能装在火线上，也可以装在零线上
D. 火线与大地之间、零线与大地之间有220V电压，地线与大地之间电压为零
【答案】B
【解析】
【详解】A．用测电笔来检测火线时，检测人员不能直接接触到火线，直接接触火线会导致触电事故，需要间接接触到火线，人与测电笔串联接进电路，形成闭合回路，氖管发光，故A错误；
B．开关要接在灯泡和火线之间，三孔插座“左零右火上接地”，所以图中的开关②和三孔插座④都接错了，故B正确；
C．零线上不装保险丝，因为若因故障导致零线保险丝熔断，用电器不能工作，但用电器仍与火线相连，容易导致触电事故，所以保险丝要装在火线上，故C错误；
D．火线与大地之间有220V电压，地线与大地之间、零线与大地之间电压为零，故D错误。
故选B。
12. 如图所示，工人用A、B两个相同的滑轮组成的滑轮组提升重540N的物体，所用的拉力F为200N，物体以0.2m/s的速度匀速上升了10s。不计绳重及摩擦，则下列说法正确的是（ ）
A. 拉力F所做功的功率为1200W
B. C处天花板受到的拉力为460N
C. 若匀速提升重240N的物体，滑轮组的机械效率为90%
D. 动滑轮重为60N
【答案】BD
【解析】
【详解】A．物体上升的高度为
h=vt=0.2m/s×10s=2m
由图知道，承担物重绳子的股数为n=3，则绳子自由端移动的距离
s=nh=3×2m=6m
提升重540N的物体时拉力F做的功为
W总=Fs=200N×6m=1200J
拉力F所做功的功率为
故A错误；
BD．动滑轮重力为
G动=nF﹣G=3×200N﹣540N=60N
C处天花板受到的拉力为
F拉=2F+G定=2F+G动=2×200N+60N=460N
故BD正确；
C．因为不计绳重及摩擦时，若匀速提升重240N的物体，滑轮组的机械效率为
故C错误。
故选BD。
二、填空题
13. 小兰将一个透镜的一面正对太阳光，在透镜的另一侧调整白纸到透镜的距离，发现在某段距离内白纸上承接的圆光斑的直径小于透镜圆的直径，如图所示。该透镜为________（选填“凸”或“凹”）透镜。用它观察远处的物体时，该透镜成________（选填“倒立的实像”或“正立的虚像”），此情境下该透镜的具体应用请举一实例：________。
【答案】 ①. 凸 ②. 倒立的实像 ③. 照相机
【解析】
【详解】[1]白纸上承接的圆光斑的直径小于透镜圆的直径，说明该透镜对光线具有会聚作用，故该透镜为凸透镜。
[2][3]用凸透镜观察远处的物体时，物距大于像距，根据凸透镜成像规律可知，此时成倒立缩小的实像；照相机就是利用这一原理工作的。
14. 三峡船闸是世界上最大的人造__________（填一种物理模型）；一艘排水量是1万吨的轮船，说明船满载时货在海中航行时所受的浮力为__________N。
【答案】 ①. 连通器 ②. 1×108
【解析】
【详解】[1]船闸是一种连通器，三峡船闸是世界上最大的人造连通器。
[2]一艘排水量是1万吨的轮船，根据阿基米德原理可知其所受的浮力为
G=mg=10000×103kg×10N/kg=1×108N
即船所受的浮力为1×108N。
15. 发生火灾时为避免吸入燃烧后产生的有毒气体，人应贴近地面爬行，因为燃烧形成的气体密度__________（选填“较大、较小”）；飞机飞行的过程中，机翼上方的空气流速比机翼下方的流速__________（选填“大、小”），因此机翼会受到向上的升力的作用。
【答案】 ①. 较小 ②. 大
【解析】
【详解】[1]发生火灾时，燃烧产生的有毒气体温度较高，密度较小而上浮，会分布在房间上方，所以为了避免吸入燃烧时产生的有毒气体，应该贴近地面爬行。
[2]飞机飞行的过程中，机翼上方的空气流速大，压强小，机翼下方的流速小，压强大，上下两个表面会产生压强差，从而使机翼受到向上的升力的作用。
16. 磁共振成像是一种医学成像技术，它采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，从而使金属发热而灼伤病人，重则危及生命。由上述说明中___________的工作原理相同，“金属发热而灼伤病人”是通过 ___________的方式改变病人的内能的。
【答案】 ① 发电机 ②. 热传递
【解析】
【详解】[1]变化磁场会使携带的金属中产生感应电流，这种现象叫电磁感应现象，与发电机原理相似。
[2]感应电流使金属发热而灼伤病（电流流过金属导体，金属导体发热），产生的热量通过热传递改变人的内能。
17. 如图所示是我国自主研发的航母“山东舰”，它的排水量约为55000t，当它满载静止在海上时，排开海水的体积是______。舰艇上的雷达接收和发射的是______（选填“超声波”、“次声波”或“电磁波”）。（g取，取）。
【答案】 ①. 55000 ②. 电磁波
【解析】
【详解】[1]排开海水的体积
[2]电磁波的传播不需要介质且能传递信息，所以舰艇上的雷达接收和发射的是电磁波。
18. 用如图所示的装置提升重为800N的物体A，动滑轮重为200N。在卷扬机对绳子的拉力F作用下，物体A在10s内竖直匀速上升了2m。在此过程中，不计绳重和摩擦，滑轮组做的有用功为______ J，拉力F的功率为______ W，滑轮组的机械效率为_______。
【答案】 ① 1600 ②. 200 ③. 80%
【解析】
【详解】[1][2][3]滑轮组做的有用功为
由图知，n=2，不计绳重和摩擦，拉力为
绳子自由端移动的距离为
s=2h=2×2m=4m
拉力做的总功为
拉力做功的功率为
滑轮组的机械效率为
19. 用量筒测量液体体积的实验中，小红发现同组的伙伴在读数时有如图几种方法，其中读出体积比真实值偏大的是方法______（选填“甲”“乙”或“丙”）。
【答案】甲
【解析】
【详解】用量筒量取液体时，量筒要放平，读数时视线应与凹液面最低处相平；如果仰视液面，读数比实际偏小，若俯视液面，读数比实际偏大，故甲正确。
20. 有一种亮度可以调节的小台灯，其电路如图甲。电源电压为24V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙，当滑片右移时，电路的总功率将 ______，当灯泡正常发光时，灯丝的电阻为 ______Ω。调节滑动变阻器R，使灯泡的实际功率为1.2W时，滑动变阻器R连入电路的阻值是 ______Ω。
【答案】 ①. 减小 ②. 60 ③. 90
【解析】
【详解】[1]变阻器与L串联，当滑片右移时，电路电阻变大，由可知电路的总功率将减小。
[2]由图乙得，当灯泡正常发光时，电流为0.4A，由欧姆定律得，灯丝的电阻为
[3]由图乙得，当灯泡电压为6V时，电流为0.2A，此时灯泡的电功率恰好为
PL=ULI=6V×0.2A=1.2W
此时变阻器的电压为
UR=U﹣UL=24V﹣6V=18V
由欧姆定律得，滑动变阻器R连入电路的阻值为
三、作图题
21. 我国传统节日有悬挂灯笼的习俗，请画出图中灯笼静止时的受力示意图。
【答案】
【解析】
【详解】灯笼静止时处于平衡状态，受到竖直向下的重力和绳子对灯笼竖直向上的拉力，二力大小相等、方向相反、在同一条直线上，是一对平衡力，作用点在重心处，具体如图所示：
22. 如图所示，请在图中作光路图确定物体S点所成像S′的位置，并画出所成的像。
【答案】
【解析】
【详解】分别做物体点S发出的平行于主光轴的光线与过光心的光线，平行于主光轴的光线的折射光线过焦点；通过光心的光线经凸透镜传播方向不变，这两条光线的反向延长线的交点为S的像点S′，如图所示：
23. 电动自行车的调速把手是一个滑动变阻器，它的作用是调节电动自行车的电动机的转速，以实现对电动自行车车速的控制。如图所示是电动自行车电源、开关、电动机、调速把手的结构示意图。调速把手的结构示意图中的是固定的铜片，d是一根弧形的电阻丝，e是一端固定在b上，另一端可在d上滑动的铜片。
（1）请将调速把手与电动机、电源连成电路；
（2）在虚线框内画出正确连接后的电路图。
【答案】（1）；（2）
【解析】
【详解】（1）调速把手相当于一个滑动变阻器，由题图可知，a、c是滑动变阻器电阻丝两端的接线柱，b相当于滑动变阻器的金属杆，e为滑片。 连接到电路中时需选取电阻丝a、c接线柱中的一个和b接线柱接入电路。调节和控制通过用电器的电流大小，需要调节滑动变阻器控制用电器，所以滑动变阻器要与所控制的用电器串联。实物连接如图所示：
（2）电流从电源正极出发，依次通过电动机、滑动变阻器、开关回到电源负极，按照电流的流向，画出对应的电路图如下：
四、实验题
24. 如图所示是小明进行“探究影响滑动摩擦力大小的因素”的实验过程。
（1）为了能测量出滑动摩擦力的大小，实验时需要用弹簧测力计拉着物体沿水平方向做_______运动；
（2）小明正确进行实验，得到如图甲、乙、丙所示实验场景。比较甲、乙两次实验是为了探究滑动摩擦力大小与____________________之间的关系，初步得出的结论是：压力相同时，接触面越粗糙物体受到的滑动摩擦力越_______；
（3）通过比较________两图的实验现象所得出的结论，可用来解释自行车刹车时，捏车闸用的力越大，车子停得越快的原因；
（4）小明在图丙实验的基础上，将物体沿竖直方向切成两部分继续进行实验，测得的滑动摩擦力变小，于是得出结论：滑动摩擦力的大小与接触面面积有关，该探究过程存在的问题是：_________；
（5）小明将图甲中的拉力增大为3N，则物块受到的滑动摩擦力大小为_________N。
【答案】 ①. 匀速直线 ②. 接触面粗糙程度 ③. 大 ④. 甲丙 ⑤. 没有控制压力不变 ⑥. 1.6
【解析】
【详解】（1）[1]用弹簧测力计拉物体沿水平方向做匀速直线运动时，物体处于平衡状态，根据二力平衡知识可知，滑动摩擦力的大小等于拉力的大小。物体受到的滑动摩擦力与拉力是一对平衡力，大小相等。
（2）[2][3]比较甲、乙两次实验是为了探究滑动摩擦力大小与接触面粗糙程度之间的关系，两图压力相同，乙图接触面的粗糙程度更大，弹簧测力计的示数大，即物体受到的滑动摩擦力大，由此得出结论是：压力一定，接触面越粗糙，物体受到的滑动摩擦力越大。
（3）[4]分析甲丙两个实验，接触面的粗糙程度相同，图甲中的压力大，弹簧测力计的示数大，即物体受到的滑动摩擦力大，由此得出结论是：接触面的粗糙程度相同，压力越大，物体受到的滑动摩擦力越大。此结论可用来解释自行车刹车时，捏车闸用的力越大，车子停得越快的原因。
（4）[5]探究滑动摩擦力的大小与接触面积是否有关，根据控制变量法，应控制压力大小和接触面的粗糙程度，小明在实验时将丙图中物体沿竖直向下切去一半，压力大小也变为原来的一半，由于没有控制压力不变，小明得出的结论错误。
（5）[6]图甲中，物体做匀速直线运动，滑动摩擦力等于拉力为1.6N。小明将图甲中的拉力增大为3N，由于压力和接触面的粗糙程度不变，则物块受到的滑动摩擦力不变，大小为1.6N。
25. 探究凸透镜成像的规律。
①实验时她调整蜡烛和光屏直至在光屏上得到等大的实像，如图所示，则实验中所用凸透镜的焦距是______cm；保持凸透镜的位置不变，将蜡烛移到40cm处，再移动光屏直至呈现出清晰的像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理制成的；
②图中光屏上出现烛焰清晰的像时，如果用遮光板靠近烛焰，并挡住烛焰的上半部分，将会在光屏上看到______。
A．烛焰下半部分的像 B．烛焰上半部分的像
C．烛焰完整的像，像的亮度变暗 D．烛焰完整的像，像的亮度不变
【答案】 ①. 10.0 ②. 照相机 ③. A
【解析】
【详解】①[1]在光屏上得到等大的实像，此时物距等于2倍焦距，由图可知物距为20.0cm，所以焦距为10.0cm。
[2]保持凸透镜的位置不变，将蜡烛移到40cm处，此时物距大于两倍焦距，成的是倒立、缩小的实像，成像原理与生活中的照相机相同。
②[3]当光屏上出现蜡烛清晰的像时，如果用遮光板尽可能靠近烛焰，遮住光源的上半部，光源下半部分上的光任一点射向凸透镜，经凸透镜折射后，照样能会聚成像，像的大小只有光源下半部分，所以在光屏上只看到蜡烛像的下半部分。
故选A。
26. 科学探究是物理学科核心素养的重要内容，爱思考的小虹借助于实验室器材开始探究水的沸腾特点，图甲为其所用的实验装置。
（1）图甲实验装置，正确安装顺序是______（选填“自下而上”或“自上而下”）；
（2）如图乙所示，温度计的示数是______℃；
（3）在图丙和丁中，表示水正在沸腾的是______（选填“丙”或“丁”）。
【答案】 ①. 自下而上 ②. 93 ③. 丙
【解析】
【详解】（1）[1]实验中为确保用酒精灯的外焰加热，且温度计的玻璃泡不能接触到容器底，所以实验器材要自下而上组装。
（2）[2]乙图中，温度计的分度值为1℃，且示数往上越来越大，所以读数为93℃。
（3）[3]水沸腾之前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小；水沸腾时，整个容器中水温相同，水内部不停的汽化，产生大量的水蒸气进入气泡，气泡变大。所以丙图是水沸腾时的气泡图像。
27. 某同学利用如图甲所示的电路测量小灯泡的电功率。实验中电源电压保持4.5V不变，小灯泡的额定电压是2.5V，滑动变阻器的规格是“30Ω 1A”。
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；___________
（2）除故障后，按正确的步骤进行实验。小灯泡正常发光，电流表示数如图乙所示，小灯泡的额定功率为___________W；
（3）该同学接着使小灯泡两端的电压依次为2.0V、1.0V、3.0V，并测得通过小灯泡的电流分别为0.25A、0.20A、0.30A。在上述4次实验中，滑动变阻器连入电路的最大阻值与最小阻值之比为 ___________；
（4）在实验过程中测出小灯泡的额定功率P额后，该同学又把小灯泡两端的电压调为额定电压的0.5倍， 测得的实际功率为P，则与额定功率P额的大小关系可能为___________；（选填“P额=3P”“P额=4P”或“P额=5P”）
（5）实验完成后，该同学又找来10Ω、20Ω、30Ω的定值电阻，继续探究“电流与电阻的关系”。实验中调节滑动变阻器的滑片，控制定值电阻两端电压为，当用30Ω的定值电阻替换20Ω的定值电阻时，发现电压表的示数始终不能达到2V。为了完成实验，应该控制的最小值为___________V；若预设U0的值越小，那么，滑动变阻器所需的阻值范围就越 ___________（选填“大”或“小”）。
【答案】 ①. ②. 0.7 ③. 7：2 ④. P额=3P ⑤. 2.25 ⑥. 大
【解析】
【详解】（1）[1]原电路中，电流表与变阻器串联后和灯泡并联，电流表，电压表应并联在灯泡两端，如图所示：
（2）[2]由图甲可知，电流表接的是小量程，电流表示数为0.28A，所以小灯泡的额定功率为
P=UI=2.8V×0.28A=0.7W
（3）[3]当灯泡两端电压为1.0V，电流为0.20A，变阻器两端电压为
UR=U﹣UL=4.5V﹣1.0V=3.5V
滑动变阻器连入电路的最大阻值为
同理，当灯泡两端电压为3.0V，滑动变阻器连入电路的阻值最小
UR′=U﹣UL′=4.5V﹣3.0V=1.5V
滑动变阻器连入电路的最小阻值为
滑动变阻器连入电路的最大阻值与最小阻值之比为
R大：R小=17.5Ω：5Ω=7：2
（4）[4]灯泡两端电压为额定电压的一半，实际功率为额定功率的一半。而实际中，当灯泡两端的电压调为额定电压的一半时，通过灯的电流也减小了，根据P=UI可知，灯的实际功率减小，灯丝的温度降低，因灯的电阻随温度的降低而减小，即灯的实际电阻R实小于灯正常发光时的电阻RL，根据可知，测得的功率大于额定功率的，故选填。
（5）[5]当滑动变阻器阻值最大，接入的定值电阻阻值最大时，应该控制U0的最小值为
解得
[6]若预设U0的值越小，由于定值电阻与小灯泡串联，滑动变阻器分的电压就越大，滑动变阻器所需的阻值范围就越大。
28. 小明同学在探究“压力的作用效果的影响因素”时，用砝码、海绵和小桌做了如图所示的实验。
（1）甲、乙、丙实验中，根据______来比较压力的作用效果；
（2）从图乙、丙所示的实验中可得到的结论是______；
（3）比较甲、丙的实验能否得出正确的结论？答：______；
（4）将该小桌和砝码放在如图丁所示的木板上，比较图丙中海绵受到的压强p丙和图丁中木板受到的压强p丁的大小关系为p丙______ p丁；
（5）下列实例中，应用了（2）的结论的是（ ）。
A.超载的货车容易损坏路面 B.菜刀越锋利，切菜越轻松
【答案】 ①. 海绵的凹陷程度 ②. 压力相同时，受力面积越小，压力作用效果越明显 ③. 不能 ④. = ⑤. B
【解析】
【详解】（1）[1]甲、乙、丙实验中，利用转换法，根据海绵凹陷的程度来比较压力的作用效果。
（2）[2]比较乙、丙两次实验，压力相同，图乙中海绵受力面积比图丙小，海绵凹陷的更深，可得到的结论是：压力相同时，受力面积越小，压力作用效果越明显。
（3）[3]比较甲、丙两次实验，压力和受力面积均不相同，即没有控制压力或受力面积相同，所以不能否得出正确的结论。
（4）[4]图丁和图丙相比，海绵和木板受到的压力相同，受力面积相同，所以受到的压强也相同，即p丙=p丁。
（5）[5]A．超载的货车容易损坏路面，是因为受力面积一定时，压力越大，压力作用效果越明显，故A不符合题意；
B．菜刀越锋利，减小了受力面积，在压力一定时，压力作用效果越明显，故B符合题意。
故选B。
五、计算题
29. 车速过快是造成交通事故的重要原因之一，为限制车速，常常在下坡路段设置减速带。如图所示，在倾角为的斜坡上安装有7条减速带，相邻两条减速带间的距离均为10m。现有一辆质量为1.8t的小汽车，从斜坡顶端开始向下运动．已知小汽车与水平路面接触的总面积为，小汽车的长度与减速带的宽度均不计，g取。求：
（1）小汽车从第1条减速带行驶到第7条减速带的过程中，重力所做的功；
（2）汽车在水平路面行驶时，汽车对水平路面的压强；
（3）若该小汽车正常行驶时发动机额定功率为20kW，效率为36%，使用的乙醇汽油热值为，该小汽车正常行驶1小时至少消耗乙醇汽油的质量。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）根据直角三角形特征，小汽车下降高度为
小汽车的重力为
小汽车重力做功
（2）小汽车对水平路面的压力为
受力面积为
小汽车对水平路面的压强为
（3）该小汽车正常行驶时发动机额定功率为20kW，正常行驶1小时所做的有用功为
汽油机效率为36%，则乙醇汽油完全燃烧放出的热量为
消耗乙醇汽油的质量为
答：（1）小汽车从第1条减速带行驶到第7条减速带的过程中，重力所做的功为；
（2）汽车在水平路面行驶时，汽车对水平路面的压强为；
（3）该小汽车正常行驶1小时至少消耗乙醇汽油的质量为5kg。
30. 如图甲是一款养生壶，图乙是其原理电路图，部分参数如表所示，R1、R2是电热丝（阻值不随温度的变化而变化）。[粥的比热容取4.0×103J/（kg•℃）]求：
（1）保温挡正常工作时，电路中的电流；
（2）电热丝R1的阻值；
（3）将1.1kg的粥从20℃加热到100℃，需要的时间为500s，此养生壶的加热效率。
【答案】（1）0.8A；（2）55Ω；（3）80%
【解析】
【详解】解：（1）由表格参数可知，养生壶保温挡功率P保＝176W，保温挡正常工作时，电路中的电流
（2）由图乙可知，当开关接a时，R1、R2串联，此时电路中的总电阻最大，电路中的总功率最小，养生壶处于保温挡；当开关接b时，只有R1工作，电路中的总电阻最小，总功率最大，养生壶处于加热挡；R1的阻值
（3）粥吸收的热量
Q吸＝cm(t﹣t0)＝4.0×103J/（kg•℃）×1.1kg×（100℃﹣20℃）＝3.52×105J
养生壶正常加热500s消耗的电能
W＝P加热t′＝880W×500s＝4.4×105J
此养生壶的加热效率
答：（1）保温挡正常工作时，电路中的电流为0.8A；
（2）电热丝R1的阻值为55Ω；
（3）将1.1kg的粥从20℃加热到100℃，需要的时间为500s，此养生壶的加热效率为80%。额定电压/V
220
加热挡功率/W
880
保温挡功率/W
176
1. 下列选项中，关于“白气”的说法正确的是（ ）
A. 文艺演出时舞台上经常用干冰制造“白气”，这是由于干冰汽化形成的
B. 冬天，人说话时呼出的“白气”是空气中的水蒸气液化而成的
C. 用壶烧开水，壶嘴冒出的“白气”是壶嘴中水汽化后遇冷液化而形成的
D. 夏天，刚从冰箱里取出的冰棒周围冒“白气”是空气中水蒸气的凝华现象
【答案】C
【解析】
【详解】A．在舞台上喷洒干冰产生的“白气”，是干冰周围的水蒸气遇冷液化形成的小水滴，故A错误；
B．冬天，人说话时呼出的“白气”是人口中出来的温度较高的水蒸气遇到外面冷空气温度降低液化形成的，故B错误；
C．烧水时从壶嘴冒出的“白气”是壶嘴中水汽化后形成的高温水蒸气，高温水蒸气上升时遇到温度相对较低的空气，温度降低而液化形成的，故C正确；
D．夏天刚从冰箱取出的冰棒周围的“白气”是冰棒周围的水蒸气遇冷液化形成的小水珠飘散在空中形成的。故D错误。
故选C。
2. 关于能源、信息和材料，下列说法正确的是（ ）
A. 太阳能、风能、核能都属于不可再生能源B. 核电站的核反应堆是利用核裂变释放核能的
C. 通信用的电磁波在真空中的传播速度是D. 用超导材料制成的电炉丝可以提高电炉的加热效率
【答案】B
【解析】
【详解】A．太阳能和风能能源源不断地获取，属于可再生能源，但核原料是有限的，属于不可再生能源，故A错误；
B．裂变是可控的，核电站是利用可控的核裂变释放核能，故B正确；
C．5G通信是利用电磁波传递信息的，而电磁波的传播速度和光在真空中的传播速度相等，约为3×108m/s，故C错误；
D．超导材料在满足其超导性能的条件下电阻为零，用超导材料制成的电炉丝不可以提高电炉的加热效试试卷源自 每日更新，不到1元，欢迎访问。卷源自 每日更新，不到1元，欢迎访问。率，故D错误。
故选B。
3. 搭载载人飞船的火箭发射过程中，下列说法正确的是（ ）
A. 以火箭为参照物，飞船是运动的
B. 向下喷出的气体推动火箭上升，说明物体间力的作用是相互的
C. 火箭飞行方向改变时，受到平衡力的作用
D. 加速上升过程中，飞船动能保持不变
【答案】B
【解析】
【详解】A．搭载载人飞船的火箭发射过程中，以火箭为参照物，飞船的位置不变，飞船是静止的，故A错误；
B．向下喷出的气体推动火箭上升，火箭对气体施加向下的力，气体对火箭施加一个向上的反作用力，说明物体间力的作用是相互的，故B正确；
C．火箭飞行方向改变时，运动状态发生变化，受到非平衡力的作用，故C错误；
D．加速上升过程中，质量不变，速度变大，飞船动能变大，故D错误。
故选B。
4. 物理源于生活，又服务于生活。小明对下列数据的估算最接近实际情况的是（ ）
A. 正常人呼吸一次约10s
B. 教室的门高约为2dm
C. 一本初中物理课本的质量约为200g
D. 一位初中生跑1000m所用的时间约为50s
【答案】C
【解析】
【详解】A．正常人呼吸的频次是每分钟12到20次，也就是说呼吸一次需要，故A不符合题意；
B．教室的门高约为2m＝20dm，故B不符合题意；
C．一本初中物理课本的质量约0.2kg，合200g，故C符合题意；
D．一位初中生跑1000m所用的时间约为4min，合240s，故D不符合题意。
故选C。
5. 对下列物品分析和理解不正确的是（ ）
A. 水壶的壶嘴与壶身构成一个连通器
B. 电饭煲是根据电流的热效应来工作的
C. 手机是利用声波来传递信息的
D. 麦克风是利用电磁感应的原理来工作的
【答案】C
【解析】
【详解】A．水壶的壶嘴和壶身构成了一个连通器，壶嘴的水面和壶身的水面保持相平，故A正确，不符合题意；
B．电饭煲工作时将电能转化为内能，是根据电流的热效应来工作的，故B正确，不符合题意；
C．手机利用电磁波来传递信息，故C错误，符合题意；
D．麦克风就是动圈式话筒，是利用电磁感应的原理来工作的，故D正确，不符合题意。
故选C。
6. 如图所示，木块竖立在小车上，随小车一起以相同的速度向右做匀速直线运动，不考虑空气阻力，下列分析正确的是（ ）
A. 小车运动速度增大，则它的惯性和动能也随之增大
B. 小车在前进过程中受到向右的摩擦力
C. 木块对小车的压力与小车对木块的支持力是一对平衡力
D. 小车对木块的支持力与木块受到的重力是一对平衡力
【答案】D
【解析】
【详解】A．惯性是物体保持原来运动状态不变的性质，其大小只与物体的质量有关，物体的运动速度不影响惯性，所以小车的运动速度增大，它的惯性不变，故A错误；
B．小车在向右前进过程中受到向左的摩擦力，故B错误；
C．木块对小车的压力与小车对木块的支持力是作用在不同物体上的两个力，是一对相互作用力，故C错误；
D．小车对木块的支持力与木块受到的重力大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故D正确。
故选D。
7. 东方超环（EAST），俗称“人造小太阳”，成功实现稳态高约束模式等离子体运行403s（ ）
A. 氢弹B. 原子弹
C. 核动力潜艇D. 核电站
【答案】A
【解析】
【详解】东方超环是全超导托卡马克核聚变试验装置，被称为“人造太阳”，氢弹利用的是核聚变，原子弹、核动力潜艇、核电站都是利用的核裂变，综上分析知，故A符合题意，BCD不符合题意。
故选A。
8. 近日，《新闻联播》中出现了福建舰的最新画面，甲板上三套电磁弹射器清晰可见。电磁弹射器的弹射车与舰载机前轮连接，当弹射车的导体有强电流通过时，就会受到磁场强大的作用力（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】由题意可知，电磁弹射器的弹射车与舰载机的前轮连接，当弹射车内的导体通以强电流时，由此可知其原理是通电导体在磁场中受力而运动。
A．该装置为奥斯特实验，故A不符合题意；
B．电磁铁通电后具有磁性，这是电流的磁效应，故B不符合题意；
C．该装置中无电源，是探究电磁感应现象的装置，故C不符合题意；
D．图中有电源，是利用通电导体在磁场中受力而运动的原理工作的，故D符合题意。
故选D。
9. 如图所示是一款“零重力沙发”，沙发内置电动机它可以自动调节角度，更好的贴合人体曲线，躺上去像“漂浮”在空中，更加舒适。关于“零重力沙发”说法正确的是（ ）
A. 人躺在零重力沙发时，不受重力
B. 零重力沙发，是通过增大受力面积从而来减小压力
C. 人躺在零重力沙发上，沙发对人产生支持力和人对沙发的压力是一对平衡力
D. 人躺在零重力沙发上，沙发向下凹陷，这是由于力可以使物体发生形变
【答案】D
【解析】
【详解】A．地球上的所有物体都有受到重力作用，故A错误；
B．零重力沙发，是通过增大受力面积从而来减小压强，故B错误；
C．人躺在零重力沙发上，沙发对人产生支持力和人对沙发的压力作用在相互的物体上，是一对相互作用力，故C错误；
D．力可以使物体发生形变，人躺在零重力沙发上，沙发在人 压力作用下向下凹陷，故D正确。
故选D。
10. 如图所示为“北耕兼种”的农具简图，《天工开物》中描述为：“其服牛起土者，未不用耜，并列两铁于横木之上，其具方语曰精。精中间盛一小斗，储麦种于内，其斗底空梅花眼，牛行摇动，种子即从眼中撒下。”关于图中的下列说法中，正确的是（ ）
A. 精使用铁尖是为了增大压强，便于“起土”
B. 牛对绳的拉力和绳对牛的拉力是一对平衡力
C. 绳对耦的拉力大于耦对绳的力时，耦才会被牛拉动
D. “牛行摇动”，说明力是维持物体运动的原因
【答案】A
【解析】
【详解】A．耩使用铁尖，是在压力一定时减小受力面积，从而增大压强，便于“起土”，故A正确；
B．绳对耦的拉力和耩对绳的力是一对相互作用力，不是平衡力，故B错误；
C．绳对耦的拉力与耦对绳的力是一对相互作用力，大小相等，故C错误；
D．“牛行摇动”，说明力是改变物体运动状态的原因，故D错误。
故选A。
11. 如图所示是某家庭的电路连接情况，关于该电路连接的说法中，正确的是（ ）
A. 用测电笔来检测火线时，检测人员不能直接或间接接触到火线
B. 图中的开关②和三孔插座④都接错了
C. ③中二孔插座火线上的保险丝不仅能装在火线上，也可以装在零线上
D. 火线与大地之间、零线与大地之间有220V电压，地线与大地之间电压为零
【答案】B
【解析】
【详解】A．用测电笔来检测火线时，检测人员不能直接接触到火线，直接接触火线会导致触电事故，需要间接接触到火线，人与测电笔串联接进电路，形成闭合回路，氖管发光，故A错误；
B．开关要接在灯泡和火线之间，三孔插座“左零右火上接地”，所以图中的开关②和三孔插座④都接错了，故B正确；
C．零线上不装保险丝，因为若因故障导致零线保险丝熔断，用电器不能工作，但用电器仍与火线相连，容易导致触电事故，所以保险丝要装在火线上，故C错误；
D．火线与大地之间有220V电压，地线与大地之间、零线与大地之间电压为零，故D错误。
故选B。
12. 如图所示，工人用A、B两个相同的滑轮组成的滑轮组提升重540N的物体，所用的拉力F为200N，物体以0.2m/s的速度匀速上升了10s。不计绳重及摩擦，则下列说法正确的是（ ）
A. 拉力F所做功的功率为1200W
B. C处天花板受到的拉力为460N
C. 若匀速提升重240N的物体，滑轮组的机械效率为90%
D. 动滑轮重为60N
【答案】BD
【解析】
【详解】A．物体上升的高度为
h=vt=0.2m/s×10s=2m
由图知道，承担物重绳子的股数为n=3，则绳子自由端移动的距离
s=nh=3×2m=6m
提升重540N的物体时拉力F做的功为
W总=Fs=200N×6m=1200J
拉力F所做功的功率为
故A错误；
BD．动滑轮重力为
G动=nF﹣G=3×200N﹣540N=60N
C处天花板受到的拉力为
F拉=2F+G定=2F+G动=2×200N+60N=460N
故BD正确；
C．因为不计绳重及摩擦时，若匀速提升重240N的物体，滑轮组的机械效率为
故C错误。
故选BD。
二、填空题
13. 小兰将一个透镜的一面正对太阳光，在透镜的另一侧调整白纸到透镜的距离，发现在某段距离内白纸上承接的圆光斑的直径小于透镜圆的直径，如图所示。该透镜为________（选填“凸”或“凹”）透镜。用它观察远处的物体时，该透镜成________（选填“倒立的实像”或“正立的虚像”），此情境下该透镜的具体应用请举一实例：________。
【答案】 ①. 凸 ②. 倒立的实像 ③. 照相机
【解析】
【详解】[1]白纸上承接的圆光斑的直径小于透镜圆的直径，说明该透镜对光线具有会聚作用，故该透镜为凸透镜。
[2][3]用凸透镜观察远处的物体时，物距大于像距，根据凸透镜成像规律可知，此时成倒立缩小的实像；照相机就是利用这一原理工作的。
14. 三峡船闸是世界上最大的人造__________（填一种物理模型）；一艘排水量是1万吨的轮船，说明船满载时货在海中航行时所受的浮力为__________N。
【答案】 ①. 连通器 ②. 1×108
【解析】
【详解】[1]船闸是一种连通器，三峡船闸是世界上最大的人造连通器。
[2]一艘排水量是1万吨的轮船，根据阿基米德原理可知其所受的浮力为
G=mg=10000×103kg×10N/kg=1×108N
即船所受的浮力为1×108N。
15. 发生火灾时为避免吸入燃烧后产生的有毒气体，人应贴近地面爬行，因为燃烧形成的气体密度__________（选填“较大、较小”）；飞机飞行的过程中，机翼上方的空气流速比机翼下方的流速__________（选填“大、小”），因此机翼会受到向上的升力的作用。
【答案】 ①. 较小 ②. 大
【解析】
【详解】[1]发生火灾时，燃烧产生的有毒气体温度较高，密度较小而上浮，会分布在房间上方，所以为了避免吸入燃烧时产生的有毒气体，应该贴近地面爬行。
[2]飞机飞行的过程中，机翼上方的空气流速大，压强小，机翼下方的流速小，压强大，上下两个表面会产生压强差，从而使机翼受到向上的升力的作用。
16. 磁共振成像是一种医学成像技术，它采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，从而使金属发热而灼伤病人，重则危及生命。由上述说明中___________的工作原理相同，“金属发热而灼伤病人”是通过 ___________的方式改变病人的内能的。
【答案】 ① 发电机 ②. 热传递
【解析】
【详解】[1]变化磁场会使携带的金属中产生感应电流，这种现象叫电磁感应现象，与发电机原理相似。
[2]感应电流使金属发热而灼伤病（电流流过金属导体，金属导体发热），产生的热量通过热传递改变人的内能。
17. 如图所示是我国自主研发的航母“山东舰”，它的排水量约为55000t，当它满载静止在海上时，排开海水的体积是______。舰艇上的雷达接收和发射的是______（选填“超声波”、“次声波”或“电磁波”）。（g取，取）。
【答案】 ①. 55000 ②. 电磁波
【解析】
【详解】[1]排开海水的体积
[2]电磁波的传播不需要介质且能传递信息，所以舰艇上的雷达接收和发射的是电磁波。
18. 用如图所示的装置提升重为800N的物体A，动滑轮重为200N。在卷扬机对绳子的拉力F作用下，物体A在10s内竖直匀速上升了2m。在此过程中，不计绳重和摩擦，滑轮组做的有用功为______ J，拉力F的功率为______ W，滑轮组的机械效率为_______。
【答案】 ① 1600 ②. 200 ③. 80%
【解析】
【详解】[1][2][3]滑轮组做的有用功为
由图知，n=2，不计绳重和摩擦，拉力为
绳子自由端移动的距离为
s=2h=2×2m=4m
拉力做的总功为
拉力做功的功率为
滑轮组的机械效率为
19. 用量筒测量液体体积的实验中，小红发现同组的伙伴在读数时有如图几种方法，其中读出体积比真实值偏大的是方法______（选填“甲”“乙”或“丙”）。
【答案】甲
【解析】
【详解】用量筒量取液体时，量筒要放平，读数时视线应与凹液面最低处相平；如果仰视液面，读数比实际偏小，若俯视液面，读数比实际偏大，故甲正确。
20. 有一种亮度可以调节的小台灯，其电路如图甲。电源电压为24V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙，当滑片右移时，电路的总功率将 ______，当灯泡正常发光时，灯丝的电阻为 ______Ω。调节滑动变阻器R，使灯泡的实际功率为1.2W时，滑动变阻器R连入电路的阻值是 ______Ω。
【答案】 ①. 减小 ②. 60 ③. 90
【解析】
【详解】[1]变阻器与L串联，当滑片右移时，电路电阻变大，由可知电路的总功率将减小。
[2]由图乙得，当灯泡正常发光时，电流为0.4A，由欧姆定律得，灯丝的电阻为
[3]由图乙得，当灯泡电压为6V时，电流为0.2A，此时灯泡的电功率恰好为
PL=ULI=6V×0.2A=1.2W
此时变阻器的电压为
UR=U﹣UL=24V﹣6V=18V
由欧姆定律得，滑动变阻器R连入电路的阻值为
三、作图题
21. 我国传统节日有悬挂灯笼的习俗，请画出图中灯笼静止时的受力示意图。
【答案】
【解析】
【详解】灯笼静止时处于平衡状态，受到竖直向下的重力和绳子对灯笼竖直向上的拉力，二力大小相等、方向相反、在同一条直线上，是一对平衡力，作用点在重心处，具体如图所示：
22. 如图所示，请在图中作光路图确定物体S点所成像S′的位置，并画出所成的像。
【答案】
【解析】
【详解】分别做物体点S发出的平行于主光轴的光线与过光心的光线，平行于主光轴的光线的折射光线过焦点；通过光心的光线经凸透镜传播方向不变，这两条光线的反向延长线的交点为S的像点S′，如图所示：
23. 电动自行车的调速把手是一个滑动变阻器，它的作用是调节电动自行车的电动机的转速，以实现对电动自行车车速的控制。如图所示是电动自行车电源、开关、电动机、调速把手的结构示意图。调速把手的结构示意图中的是固定的铜片，d是一根弧形的电阻丝，e是一端固定在b上，另一端可在d上滑动的铜片。
（1）请将调速把手与电动机、电源连成电路；
（2）在虚线框内画出正确连接后的电路图。
【答案】（1）；（2）
【解析】
【详解】（1）调速把手相当于一个滑动变阻器，由题图可知，a、c是滑动变阻器电阻丝两端的接线柱，b相当于滑动变阻器的金属杆，e为滑片。 连接到电路中时需选取电阻丝a、c接线柱中的一个和b接线柱接入电路。调节和控制通过用电器的电流大小，需要调节滑动变阻器控制用电器，所以滑动变阻器要与所控制的用电器串联。实物连接如图所示：
（2）电流从电源正极出发，依次通过电动机、滑动变阻器、开关回到电源负极，按照电流的流向，画出对应的电路图如下：
四、实验题
24. 如图所示是小明进行“探究影响滑动摩擦力大小的因素”的实验过程。
（1）为了能测量出滑动摩擦力的大小，实验时需要用弹簧测力计拉着物体沿水平方向做_______运动；
（2）小明正确进行实验，得到如图甲、乙、丙所示实验场景。比较甲、乙两次实验是为了探究滑动摩擦力大小与____________________之间的关系，初步得出的结论是：压力相同时，接触面越粗糙物体受到的滑动摩擦力越_______；
（3）通过比较________两图的实验现象所得出的结论，可用来解释自行车刹车时，捏车闸用的力越大，车子停得越快的原因；
（4）小明在图丙实验的基础上，将物体沿竖直方向切成两部分继续进行实验，测得的滑动摩擦力变小，于是得出结论：滑动摩擦力的大小与接触面面积有关，该探究过程存在的问题是：_________；
（5）小明将图甲中的拉力增大为3N，则物块受到的滑动摩擦力大小为_________N。
【答案】 ①. 匀速直线 ②. 接触面粗糙程度 ③. 大 ④. 甲丙 ⑤. 没有控制压力不变 ⑥. 1.6
【解析】
【详解】（1）[1]用弹簧测力计拉物体沿水平方向做匀速直线运动时，物体处于平衡状态，根据二力平衡知识可知，滑动摩擦力的大小等于拉力的大小。物体受到的滑动摩擦力与拉力是一对平衡力，大小相等。
（2）[2][3]比较甲、乙两次实验是为了探究滑动摩擦力大小与接触面粗糙程度之间的关系，两图压力相同，乙图接触面的粗糙程度更大，弹簧测力计的示数大，即物体受到的滑动摩擦力大，由此得出结论是：压力一定，接触面越粗糙，物体受到的滑动摩擦力越大。
（3）[4]分析甲丙两个实验，接触面的粗糙程度相同，图甲中的压力大，弹簧测力计的示数大，即物体受到的滑动摩擦力大，由此得出结论是：接触面的粗糙程度相同，压力越大，物体受到的滑动摩擦力越大。此结论可用来解释自行车刹车时，捏车闸用的力越大，车子停得越快的原因。
（4）[5]探究滑动摩擦力的大小与接触面积是否有关，根据控制变量法，应控制压力大小和接触面的粗糙程度，小明在实验时将丙图中物体沿竖直向下切去一半，压力大小也变为原来的一半，由于没有控制压力不变，小明得出的结论错误。
（5）[6]图甲中，物体做匀速直线运动，滑动摩擦力等于拉力为1.6N。小明将图甲中的拉力增大为3N，由于压力和接触面的粗糙程度不变，则物块受到的滑动摩擦力不变，大小为1.6N。
25. 探究凸透镜成像的规律。
①实验时她调整蜡烛和光屏直至在光屏上得到等大的实像，如图所示，则实验中所用凸透镜的焦距是______cm；保持凸透镜的位置不变，将蜡烛移到40cm处，再移动光屏直至呈现出清晰的像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理制成的；
②图中光屏上出现烛焰清晰的像时，如果用遮光板靠近烛焰，并挡住烛焰的上半部分，将会在光屏上看到______。
A．烛焰下半部分的像 B．烛焰上半部分的像
C．烛焰完整的像，像的亮度变暗 D．烛焰完整的像，像的亮度不变
【答案】 ①. 10.0 ②. 照相机 ③. A
【解析】
【详解】①[1]在光屏上得到等大的实像，此时物距等于2倍焦距，由图可知物距为20.0cm，所以焦距为10.0cm。
[2]保持凸透镜的位置不变，将蜡烛移到40cm处，此时物距大于两倍焦距，成的是倒立、缩小的实像，成像原理与生活中的照相机相同。
②[3]当光屏上出现蜡烛清晰的像时，如果用遮光板尽可能靠近烛焰，遮住光源的上半部，光源下半部分上的光任一点射向凸透镜，经凸透镜折射后，照样能会聚成像，像的大小只有光源下半部分，所以在光屏上只看到蜡烛像的下半部分。
故选A。
26. 科学探究是物理学科核心素养的重要内容，爱思考的小虹借助于实验室器材开始探究水的沸腾特点，图甲为其所用的实验装置。
（1）图甲实验装置，正确安装顺序是______（选填“自下而上”或“自上而下”）；
（2）如图乙所示，温度计的示数是______℃；
（3）在图丙和丁中，表示水正在沸腾的是______（选填“丙”或“丁”）。
【答案】 ①. 自下而上 ②. 93 ③. 丙
【解析】
【详解】（1）[1]实验中为确保用酒精灯的外焰加热，且温度计的玻璃泡不能接触到容器底，所以实验器材要自下而上组装。
（2）[2]乙图中，温度计的分度值为1℃，且示数往上越来越大，所以读数为93℃。
（3）[3]水沸腾之前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小；水沸腾时，整个容器中水温相同，水内部不停的汽化，产生大量的水蒸气进入气泡，气泡变大。所以丙图是水沸腾时的气泡图像。
27. 某同学利用如图甲所示的电路测量小灯泡的电功率。实验中电源电压保持4.5V不变，小灯泡的额定电压是2.5V，滑动变阻器的规格是“30Ω 1A”。
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；___________
（2）除故障后，按正确的步骤进行实验。小灯泡正常发光，电流表示数如图乙所示，小灯泡的额定功率为___________W；
（3）该同学接着使小灯泡两端的电压依次为2.0V、1.0V、3.0V，并测得通过小灯泡的电流分别为0.25A、0.20A、0.30A。在上述4次实验中，滑动变阻器连入电路的最大阻值与最小阻值之比为 ___________；
（4）在实验过程中测出小灯泡的额定功率P额后，该同学又把小灯泡两端的电压调为额定电压的0.5倍， 测得的实际功率为P，则与额定功率P额的大小关系可能为___________；（选填“P额=3P”“P额=4P”或“P额=5P”）
（5）实验完成后，该同学又找来10Ω、20Ω、30Ω的定值电阻，继续探究“电流与电阻的关系”。实验中调节滑动变阻器的滑片，控制定值电阻两端电压为，当用30Ω的定值电阻替换20Ω的定值电阻时，发现电压表的示数始终不能达到2V。为了完成实验，应该控制的最小值为___________V；若预设U0的值越小，那么，滑动变阻器所需的阻值范围就越 ___________（选填“大”或“小”）。
【答案】 ①. ②. 0.7 ③. 7：2 ④. P额=3P ⑤. 2.25 ⑥. 大
【解析】
【详解】（1）[1]原电路中，电流表与变阻器串联后和灯泡并联，电流表，电压表应并联在灯泡两端，如图所示：
（2）[2]由图甲可知，电流表接的是小量程，电流表示数为0.28A，所以小灯泡的额定功率为
P=UI=2.8V×0.28A=0.7W
（3）[3]当灯泡两端电压为1.0V，电流为0.20A，变阻器两端电压为
UR=U﹣UL=4.5V﹣1.0V=3.5V
滑动变阻器连入电路的最大阻值为
同理，当灯泡两端电压为3.0V，滑动变阻器连入电路的阻值最小
UR′=U﹣UL′=4.5V﹣3.0V=1.5V
滑动变阻器连入电路的最小阻值为
滑动变阻器连入电路的最大阻值与最小阻值之比为
R大：R小=17.5Ω：5Ω=7：2
（4）[4]灯泡两端电压为额定电压的一半，实际功率为额定功率的一半。而实际中，当灯泡两端的电压调为额定电压的一半时，通过灯的电流也减小了，根据P=UI可知，灯的实际功率减小，灯丝的温度降低，因灯的电阻随温度的降低而减小，即灯的实际电阻R实小于灯正常发光时的电阻RL，根据可知，测得的功率大于额定功率的，故选填。
（5）[5]当滑动变阻器阻值最大，接入的定值电阻阻值最大时，应该控制U0的最小值为
解得
[6]若预设U0的值越小，由于定值电阻与小灯泡串联，滑动变阻器分的电压就越大，滑动变阻器所需的阻值范围就越大。
28. 小明同学在探究“压力的作用效果的影响因素”时，用砝码、海绵和小桌做了如图所示的实验。
（1）甲、乙、丙实验中，根据______来比较压力的作用效果；
（2）从图乙、丙所示的实验中可得到的结论是______；
（3）比较甲、丙的实验能否得出正确的结论？答：______；
（4）将该小桌和砝码放在如图丁所示的木板上，比较图丙中海绵受到的压强p丙和图丁中木板受到的压强p丁的大小关系为p丙______ p丁；
（5）下列实例中，应用了（2）的结论的是（ ）。
A.超载的货车容易损坏路面 B.菜刀越锋利，切菜越轻松
【答案】 ①. 海绵的凹陷程度 ②. 压力相同时，受力面积越小，压力作用效果越明显 ③. 不能 ④. = ⑤. B
【解析】
【详解】（1）[1]甲、乙、丙实验中，利用转换法，根据海绵凹陷的程度来比较压力的作用效果。
（2）[2]比较乙、丙两次实验，压力相同，图乙中海绵受力面积比图丙小，海绵凹陷的更深，可得到的结论是：压力相同时，受力面积越小，压力作用效果越明显。
（3）[3]比较甲、丙两次实验，压力和受力面积均不相同，即没有控制压力或受力面积相同，所以不能否得出正确的结论。
（4）[4]图丁和图丙相比，海绵和木板受到的压力相同，受力面积相同，所以受到的压强也相同，即p丙=p丁。
（5）[5]A．超载的货车容易损坏路面，是因为受力面积一定时，压力越大，压力作用效果越明显，故A不符合题意；
B．菜刀越锋利，减小了受力面积，在压力一定时，压力作用效果越明显，故B符合题意。
故选B。
五、计算题
29. 车速过快是造成交通事故的重要原因之一，为限制车速，常常在下坡路段设置减速带。如图所示，在倾角为的斜坡上安装有7条减速带，相邻两条减速带间的距离均为10m。现有一辆质量为1.8t的小汽车，从斜坡顶端开始向下运动．已知小汽车与水平路面接触的总面积为，小汽车的长度与减速带的宽度均不计，g取。求：
（1）小汽车从第1条减速带行驶到第7条减速带的过程中，重力所做的功；
（2）汽车在水平路面行驶时，汽车对水平路面的压强；
（3）若该小汽车正常行驶时发动机额定功率为20kW，效率为36%，使用的乙醇汽油热值为，该小汽车正常行驶1小时至少消耗乙醇汽油的质量。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）根据直角三角形特征，小汽车下降高度为
小汽车的重力为
小汽车重力做功
（2）小汽车对水平路面的压力为
受力面积为
小汽车对水平路面的压强为
（3）该小汽车正常行驶时发动机额定功率为20kW，正常行驶1小时所做的有用功为
汽油机效率为36%，则乙醇汽油完全燃烧放出的热量为
消耗乙醇汽油的质量为
答：（1）小汽车从第1条减速带行驶到第7条减速带的过程中，重力所做的功为；
（2）汽车在水平路面行驶时，汽车对水平路面的压强为；
（3）该小汽车正常行驶1小时至少消耗乙醇汽油的质量为5kg。
30. 如图甲是一款养生壶，图乙是其原理电路图，部分参数如表所示，R1、R2是电热丝（阻值不随温度的变化而变化）。[粥的比热容取4.0×103J/（kg•℃）]求：
（1）保温挡正常工作时，电路中的电流；
（2）电热丝R1的阻值；
（3）将1.1kg的粥从20℃加热到100℃，需要的时间为500s，此养生壶的加热效率。
【答案】（1）0.8A；（2）55Ω；（3）80%
【解析】
【详解】解：（1）由表格参数可知，养生壶保温挡功率P保＝176W，保温挡正常工作时，电路中的电流
（2）由图乙可知，当开关接a时，R1、R2串联，此时电路中的总电阻最大，电路中的总功率最小，养生壶处于保温挡；当开关接b时，只有R1工作，电路中的总电阻最小，总功率最大，养生壶处于加热挡；R1的阻值
（3）粥吸收的热量
Q吸＝cm(t﹣t0)＝4.0×103J/（kg•℃）×1.1kg×（100℃﹣20℃）＝3.52×105J
养生壶正常加热500s消耗的电能
W＝P加热t′＝880W×500s＝4.4×105J
此养生壶的加热效率
答：（1）保温挡正常工作时，电路中的电流为0.8A；
（2）电热丝R1的阻值为55Ω；
（3）将1.1kg的粥从20℃加热到100℃，需要的时间为500s，此养生壶的加热效率为80%。额定电压/V
220
加热挡功率/W
880
保温挡功率/W
176
相关试卷
2024年江苏无锡锡山区天一实验学校中考模拟物理试卷： 这是一份2024年江苏无锡锡山区天一实验学校中考模拟物理试卷，共10页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
2024年江苏省无锡市锡山区天一实验学校中考模拟物理试题： 这是一份2024年江苏省无锡市锡山区天一实验学校中考模拟物理试题，共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
11，2024年江苏省无锡市锡山区天一实验学校中考物理模拟试卷： 这是一份11，2024年江苏省无锡市锡山区天一实验学校中考物理模拟试卷，共30页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
