2024年山东省临沂市郯城县中考二模物理试题（原卷版+解析版）
展开
这是一份2024年山东省临沂市郯城县中考二模物理试题（原卷版+解析版），共38页。试卷主要包含了考试结束，只收答题卡和第Ⅱ卷等内容，欢迎下载使用。

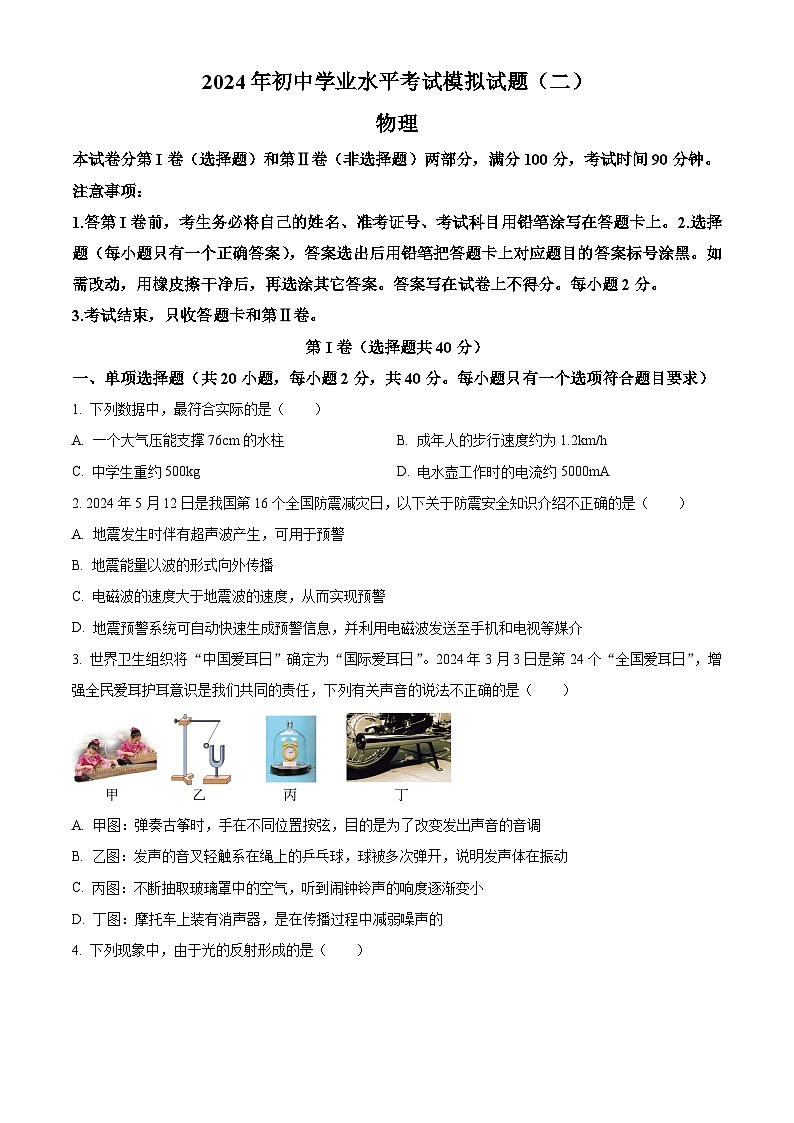

本试卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟。
注意事项：
1.答第I卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。2.选择题（每小题只有一个正确答案），答案选出后用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其它答案。答案写在试卷上不得分。每小题2分。
3.考试结束，只收答题卡和第Ⅱ卷。
第I卷（选择题共40分）
一、单项选择题（共20小题，每小题2分，共40分。每小题只有一个选项符合题目要求）
1. 下列数据中，最符合实际的是（ ）
A. 一个大气压能支撑76cm的水柱B. 成年人的步行速度约为1.2km/h
C. 中学生重约500kgD. 电水壶工作时的电流约5000mA
2. 2024年5月12日是我国第16个全国防震减灾日，以下关于防震安全知识介绍不正确的是（ ）
A. 地震发生时伴有超声波产生，可用于预警
B. 地震能量以波的形式向外传播
C. 电磁波的速度大于地震波的速度，从而实现预警
D. 地震预警系统可自动快速生成预警信息，并利用电磁波发送至手机和电视等媒介
3. 世界卫生组织将“中国爱耳日”确定为“国际爱耳日”。2024年3月3日是第24个“全国爱耳日”，增强全民爱耳护耳意识是我们共同的责任，下列有关声音的说法不正确的是（ ）
A. 甲图：弹奏古筝时，手在不同位置按弦，目的是为了改变发出声音的音调
B. 乙图：发声的音叉轻触系在绳上的乒乓球，球被多次弹开，说明发声体在振动
C. 丙图：不断抽取玻璃罩中的空气，听到闹钟铃声的响度逐渐变小
D. 丁图：摩托车上装有消声器，是在传播过程中减弱噪声的

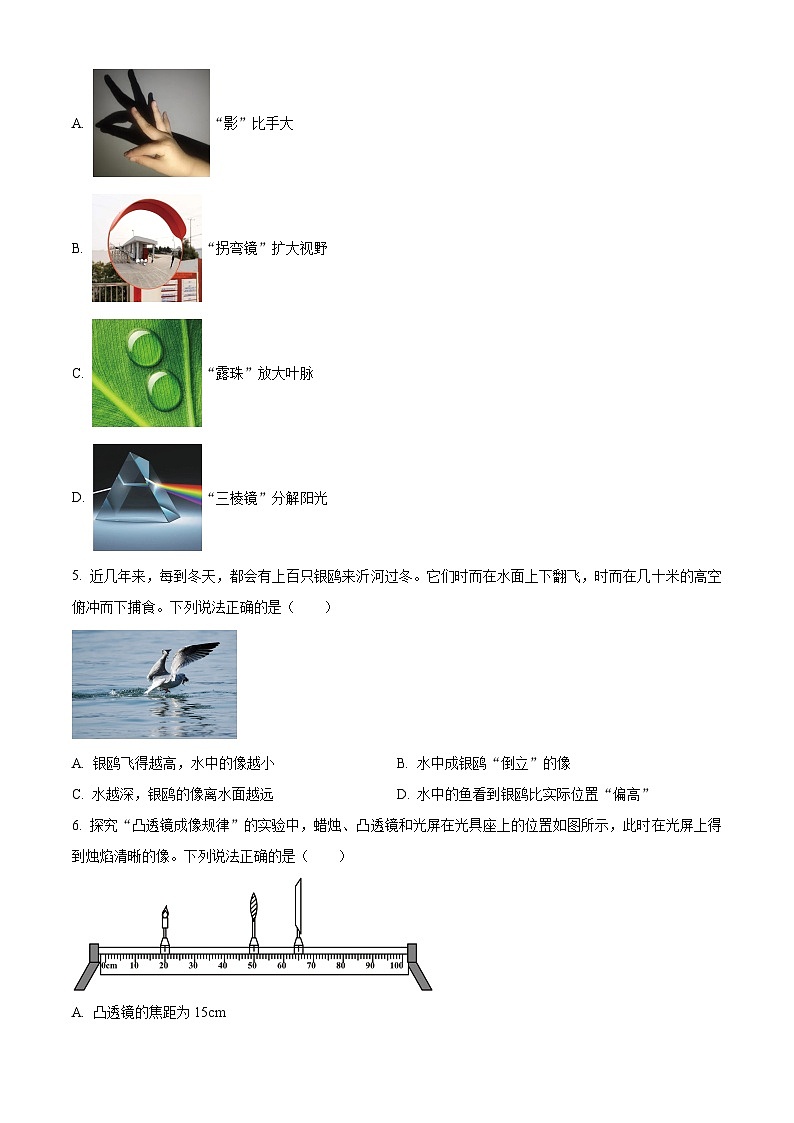

4. 下列现象中，由于光的反射形成的是（ ）
A. “影”比手大
B. “拐弯镜”扩大视野
C. “露珠”放大叶脉
D. “三棱镜”分解阳光
5. 近几年来，每到冬天，都会有上百只银鸥来沂河过冬。它们时而在水面上下翻飞，时而在几十米的高空俯冲而下捕食。下列说法正确的是（ ）
A. 银鸥飞得越高，水中的像越小B. 水中成银鸥“倒立”的像
C. 水越深，银鸥的像离水面越远D. 水中的鱼看到银鸥比实际位置“偏高”
6. 探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像。下列说法正确的是（ ）
A. 凸透镜的焦距为15cm

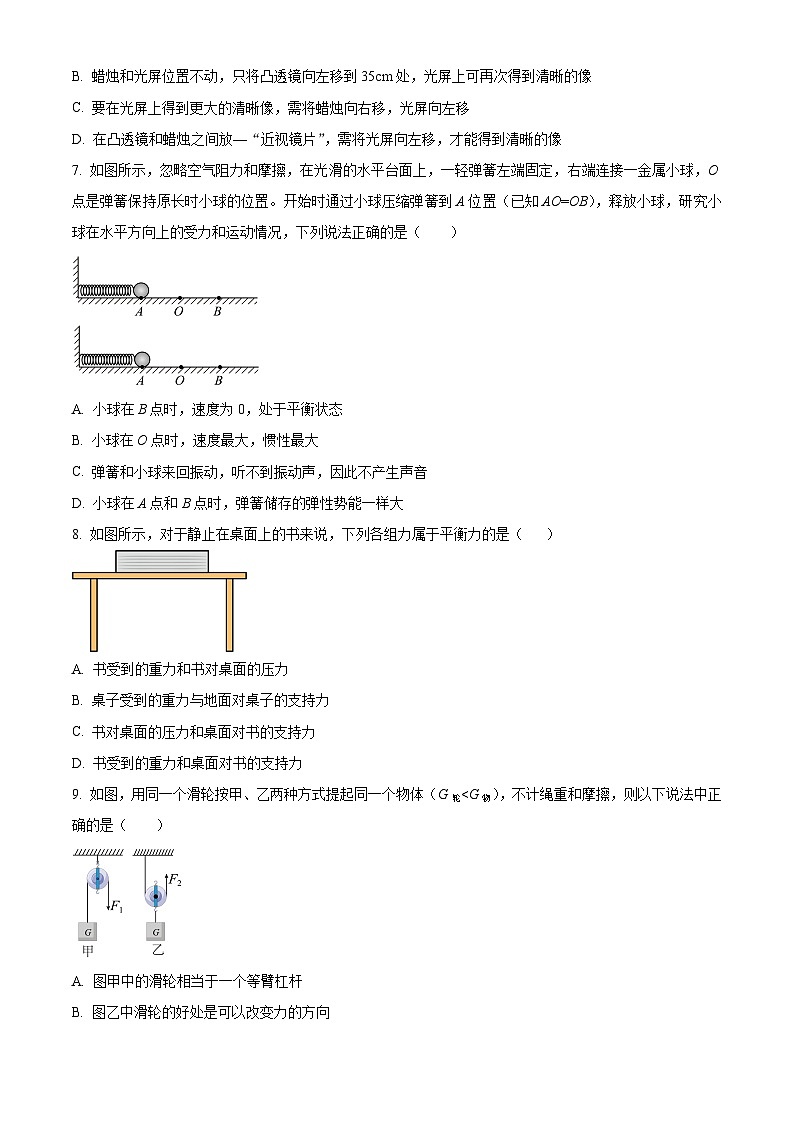

B. 蜡烛和光屏位置不动，只将凸透镜向左移到35cm处，光屏上可再次得到清晰的像
C. 要在光屏上得到更大的清晰像，需将蜡烛向右移，光屏向左移
D. 在凸透镜和蜡烛之间放—“近视镜片”，需将光屏向左移，才能得到清晰的像
7. 如图所示，忽略空气阻力和摩擦，在光滑的水平台面上，一轻弹簧左端固定，右端连接一金属小球，O点是弹簧保持原长时小球的位置。开始时通过小球压缩弹簧到A位置（已知AO=OB），释放小球，研究小球在水平方向上的受力和运动情况，下列说法正确的是（ ）
A. 小球在B点时，速度为0，处于平衡状态
B. 小球在O点时，速度最大，惯性最大
C. 弹簧和小球来回振动，听不到振动声，因此不产生声音
D. 小球在A点和B点时，弹簧储存的弹性势能一样大
8. 如图所示，对于静止在桌面上的书来说，下列各组力属于平衡力的是（ ）
A. 书受到的重力和书对桌面的压力
B. 桌子受到的重力与地面对桌子的支持力
C. 书对桌面的压力和桌面对书的支持力
D. 书受到的重力和桌面对书的支持力
9. 如图，用同一个滑轮按甲、乙两种方式提起同一个物体（G轮A. 图甲中的滑轮相当于一个等臂杠杆
B. 图乙中滑轮的好处是可以改变力的方向
C. 将重物G提升1m，通过甲图做的有用功多
D. 图甲中的滑轮机械效率比图乙中的滑轮机械效率低
10. 2024年3月21日13时27分，我国在酒泉卫星发射中心使用长征二号丁运载火箭，成功将云海二号02组卫星发射升空，卫星顺利进入预定轨道，发射任务获得圆满成功。下列说法不正确的是（ ）
A. 冷却池灌注大量的水，是利用了水的比热容较大的特点
B. 升空的过程中，燃料的质量在减少，热值也在变小
C. 卫星随火箭加速上升过程中，其动能增大，机械能也增大
D. 卫星进入预定轨道后，由近地点到远地点时，动能转化为重力势能
11. 下列关于课本插图所示的实验现象及相关分析，不正确的是（ ）
A. 图甲：迅速向下压活塞硝化棉燃烧起来，说明做功可以改变物体的内能
B. 图乙：小球来回摆动的幅度越来越小，是因为小球的机械能在不断减小
C. 图丙：通电后会感到电炉内电阻丝发热，说明电流通过电阻丝产生热量
D. 图丁：加热的铁皮罐用冷水浇后变扁，是因为铁皮罐体的“热胀冷缩”造成的
12. 1月16日，临沂2024年第一场雪惊喜而至，朋友圈被各种“雪景”刷屏，临沂亦美成了琅琊。下列物态变化属于凝华的是（ ）
A. 雪花飘飘B. 雪后冰挂
C. 雪球变小D. 冰雪消融
13. 如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开，由此判断，这个保护装置在电路中的作用相当于（ ）
A. 开关B. 电源C. 导线D. 用电器
14. 2023年11月28日，新一代国产CPU龙芯3A6000在北京发布，性能达到国际主流产品水平。电脑CPU工作时会不断发热，为了保证CPU不被烧坏，当温度上升到某一值时，外接电风扇（用M表示）工作辅助降温，下列四个电路图中符合要求的是（ ）
A. B.
C. D.
15. 如图甲是某款电子测温仪，图乙是它内部的原理电路图，其中电源电压保持不变，定值电阻R0为保护电阻；R是热敏电阻。靠近人体测温，体温越高，显示仪D的示数也越大。关于此测温仪，下列分析正确的是（ ）
A. 此电路为并联电路
B. 显示仪D是由电流表改装成的
C. 热敏电阻R的阻值随着温度的升高而增大
D 被测者体温越高，电路中电流越大
16. 如图所示，闭合开关后，只有小灯泡L1发光，电压表指针几乎不动，电流表指针有明显偏转。若电路中只有一处故障，则可能是（ ）
A L1短路
B. L1断路
C. L2短路
D. L2断路
17. 如图所示是莘县某同学家中电路的部分电路图，下列说法中正确的是（ ）
A. 两孔插座和三孔插座的连接都是正确的
B. 丙图中的开关无法控制灯泡的亮灭
C. 丁灯的安装及开关的连接是正确的
D. 用试电笔正确接触M和N点时，试电笔的氖管均不发光
18. 图甲是一种自行车上装置，车前端的灯泡与该装置内部线圈相连，自行车车轮的转动带动该装置上端的小轮转动，小轮带动内部的磁铁转动，灯泡便能够发光照明。图乙是其结构示意图，小灯泡能够发光，利用的是（ ）
A. 电流的磁效应
B. 磁场对电流的作用，将电能转化为机械能
C. 电磁感应现象，将机械能转化为电能
D. 地磁场与条形磁铁的相互作用
19. 如图，放在同一水平面上的甲、乙两个相同容器内盛有密度不同的盐水，现将两个完全相同的物块分别放入两个容器中，当两个物块静止时，两容器中的液面恰好相平，下列说法正确的是（ ）
A. 甲容器中物块排开盐水的重力较大
B. 乙容器底部受到盐水的压力较小
C. 乙容器中物块受到盐水的浮力较小
D. 甲容器中盐水的密度较小
20. 如图甲所示，电源电压保持不变。电流表A的量程为0~0.6A，电压表V1、V2的量程均为0~3V，滑动变阻器的规格为“50Ω2A”，小灯泡的额定电压为2.5V。滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数为1.5V。在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图像如图乙所示。下列说法正确的是（ ）
A. 图像反映的是电压表V2与电流表A示数的变化
B. 电源电压为4.5V
C. 滑动变阻器接入电路的阻值范围是3~50Ω
D. 电路的总功率范围为0.4~2W
第II卷（非选择题60分）
二、填空题（每空1分，共18分）
21. “水韵琅琊”城市文旅综合体充分利用沂河水域资源和河岸景观，全面释放水上旅游市场活力，水韵琅琊水上观光游船、快艇等项目2024年3月23日再次开启运行。
（1）观光码头附近人声鼎沸，是指声音的______（选填“音调高”或“响度大”）；相对于前面端坐在驾驶室的驾驶员，坐在观光艇的顾客是______（选填“运动”或“静止”）的；
（2）快艇汽油机一个工作循环有四个冲程，请你判断图中表示的是其中的______冲程；
（3）游玩结束后，关闭了发动机，快艇依然能向前运动一段距离，这是因为快艇具有______；
（4）游客逐渐离开游船上岸的过程中，游船排开的水的质量______（选填“增大”“减小”或“不变”）；
（5）游客看到水中游船的倒影是光的______形成的虚像；
（6）无人机航拍，俯视美景更迷人，摄像机的镜头相当于凸透镜，它的成像原理与______（选填“照相机”、“投影仪”“放大镜”）相似；
（7）发动机输出功率4×103W，游玩20min，消耗柴油4kg（柴油的热值），完全燃烧这些柴油释放热量为______；
（8）游船底部水面下1m深处，水产生的压强为______。
22. 如图1所示的电路中，闭合开关发现灯L1较亮，则通过L1的电流______（选填“大于”“等于”或“小于”）通过L2的电流；如图2所示的电路，闭合开关发现电流表A1和电流表A2的示数相等，造成这种现象的原因是______。
23. 如图所示是小王家的电能表，它上面的一个数据已经看不清楚了。他关闭家中其他用电器，只让额定功率为600W电饭锅工作，发现电饭锅工作2min，电能表转盘转过60转，则该过程中消耗的电能是________kW·h；这个电能表看不清楚的数据原来标的是________r/(kW-h)。
24. 2023年12月6日，山东华能石岛湾高温气冷堆核电站示范工程正式投产，标志着我国在高温气冷堆核电技术领域已处于全球领先地位。核电站的核能是通过______（选填“核裂变”或“核聚变”）获取的，属于______（选填“可”或“不可”）再生能源。
25. 如图甲所示电路，当闭合开关后，电路正常，两只电压表的指针偏转均如图乙所示，则电源电压是______V，R1两端的电压是______V，如果R1的电阻是12Ω，则通过R2的电流是______A。
三、作图与实验题（第26题1分，第27题1分，第28题5分，第29题6分，第30题6分，第31题5分，共24分）
26. 如图所示，雨燕沿虚线方向匀速斜向上飞翔，请画出雨燕所受空气对它的合力F的示意图。（O为重心）
27. 当开关S闭合时条形磁体和电磁铁相互排斥，请在电磁铁上方画出一条磁感线。
28. 小明看到临沂广播电视塔和它的倒影相映成趣，宛如一支巨大的毛笔在沂河书写琅琊的篇章，如图甲所示。于是他找来一些器材和同学一起探究“平面镜成像时，像的位置、大小与物体的位置、大小的关系”，所用的实验器材有：玻璃板、支架、两支完全相同的蜡烛、方格纸等。
（1）用玻璃板代替平面镜，利用了玻璃板透明的特点，便于______；
（2）如图乙，将玻璃板垂直于水平桌面放置，将点燃的蜡烛A放在玻璃板前，小明拿______（选填“点燃”或“未点燃”）的蜡烛B在玻璃板后移动，发现蜡烛B可以与蜡烛A的像完全重合，说明蜡烛A的像的与蜡烛A的大小是.______的；
（3）改变蜡烛A的位置，再进行两次实验得到像和物体对应的位置如图丙所示，小明发现像和物体的连线与镜面MN垂直，像和物体到镜面MN的距离相等，从而得出像与物体的位置关系。通过上述探究过程，小明终于明白了“相映成趣”的原因是：像与物体关于镜面是______的；
（4）在前面实验的基础上探究像的虚实，拿走蜡烛B，并在蜡烛B的位置放一个光屏，直接观察光屏，发现.______，说明蜡烛通过玻璃板所成的像是虚像。
29. 小明发现家里的咸鸭蛋咸淡适中、恰到好处，猜想可能和腌制鸭蛋的盐水密度有关，他和小华共同测量家里用来腌制鸭蛋的盐水的密度。
（1）将天平放在水平工作台上，游码移到标尺的______刻度处，观察到指针偏向分度盘的左侧（如图甲所示），应将平衡螺母向______调节，使天平平衡；
（2）调节天平平衡后，进行以下实验操作：
①测量空烧杯质量m0，天平平衡时，砝码及游码位置如图乙所示，则m0=______g；
②向烧杯中倒入适量盐水，测出烧杯和盐水的总质量m，为55.0g；然后将盐水全部倒入量筒（如图丙所示），读数时视线与凹液面底部______；
③算出盐水的密度ρ=______g/cm³；
（3）小华指出：小明以上测量过程中，烧杯中会残留部分盐水，导致测得的盐水的密度偏______。
30. 在标准大气压下，做“观察水的沸腾”的实验时，甲、乙、丙三个实验小组的同学分别从图中A、B两套实验装置中任选一套来完成实验。
（1）甲组同学从水温升高到90℃时开始记录数据，以后每隔1min记录一次水的温度，直到水沸腾5min为止，实验数据如表，分析表中的数据可知，甲组同学选择的是___________（A/B）套装置；
（2）乙、丙两组同学都选择了另外一套实验装置，这两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图象如图C所示，得到a、b两种不同图象的原因是：___________不同；
A．水的质量 B．水的初始温度
（3）实验后，甲组的同学对大家提出了这样的疑问：如果不对水加热，能让水重新沸腾吗？老师马上将一杯停止沸腾的水放进能抽气的密闭玻璃罩中，如图D，接通抽气机电源，随着玻璃罩中空气的抽出，热水居然沸腾起来。通过分析，同学们知道了发生此现象的原因是：抽气机抽气时，玻璃罩内的气压减小，水的沸点___________（升高/不变/降低），因此在不加热的情况下，水能重新沸腾；
（4）水沸腾时产生大量气泡，在上升过程中气泡逐渐变___________（填“大”或“小”），直至水面破裂；
（5）如图，将烧瓶内水沸腾时所产生的水蒸气通入试管A中，试管A放在装冷水的容器B内，过一段时间，观察到试管A中产生的现象是越来越多___________（选填“水蒸气”“小水珠”“小冰晶”），同时看到温度计C的示数___________（“降低”或“升高”）。这个实验说明了水蒸气液化时要放出热量。
31. 为了探究“电流与电阻的关系”，小明采用了如图甲所示的实物图。实验供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，电源电压恒为4.5V，最大阻值为30Ω的滑动变阻器。
（1）小明选用5Ω的电阻连接完电路后，闭合开关后发现：无论怎么移动滑片，电流表和电压表示数较小且保持不变，原因是______；
（2）重新连接电路后，闭合开关后发现：电流表、电压表指针迅速大角度偏转，并超出测量范围，原因可能是______；
（3）排除故障后，小明依次完成了5Ω、10Ω、15Ω和20Ω电阻的实验并记录数据，根据实验数据在乙图中描点并连线，则图中阴影部分面积表示的物理量是______；
（4）后续实验中，小明接入30Ω的电阻时应将滑片向______端移动（选填“A”或“B”），但是发现无法完成实验，在不改变实验数据的前提下，他需换用最大阻值不小于______的滑动变阻器就能继续完成实验。
四、计算题（第32题9分，第33题9分，共18分）
32. 为了方便市民出行，临沂市又增加多条公交路线，下图是迷你型绿色环保小型电动公交车，轻巧灵便，其质量为1.6t，车轮与地面接触的总面积为800cm²，该车在水平路面上以15m/s的速度，用时10min，这一过程中公交车发动机的输出功率为45kW，求：（g取10N/kg）
（1）公交车在这段路上行驶的路程；
（2）公交车静止在水平地面上时，对地面的压强；
（3）在这一过程中公交车在水平方向受到的阻力。
33. 最近商场出售一种新型电热饭盒，受到家长的青睐，给学生们也带来温暖，图甲是具有高温、低温两档的电热饭盒，R₁、R₂均是发热电阻，高温档电功率为242W，低温档电功率为48.4W。简化电路如图乙所示。求：
（1）R₁的阻值；
（2）使用高温档加热，不计热量损失，将1kg饭菜温度升高24.2℃，需要的时间[饭菜的比热容取3×10³J/（kg•℃）]；
（3）如果实际电压是200V，求低温档工作时的实际功率。
2024年初中学业水平考试模拟试题（二）
物理
本试卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟。
注意事项：
1.答第I卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。2.选择题（每小题只有一个正确答案），答案选出后用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其它答案。答案写在试卷上不得分。每小题2分。
3.考试结束，只收答题卡和第Ⅱ卷。
第I卷（选择题共40分）
一、单项选择题（共20小题，每小题2分，共40分。每小题只有一个选项符合题目要求）
1. 下列数据中，最符合实际的是（ ）
A. 一个大气压能支撑76cm的水柱B. 成年人的步行速度约为1.2km/h
C. 中学生重约500kgD. 电水壶工作时的电流约5000mA
【答案】D
【解析】
【详解】A．一个标准大气压约能支撑10m的水柱，故A不符合题意；
B．成年人的步行速度约为1.2m/s，故B不符合题意；
C．中学生重约500N，故C不符合题意；
D．电水壶工作时的电流约
故D符合题意。
故选D。
2. 2024年5月12日是我国第16个全国防震减灾日，以下关于防震安全知识介绍不正确的是（ ）
A. 地震发生时伴有超声波产生，可用于预警
B. 地震能量以波的形式向外传播
C. 电磁波的速度大于地震波的速度，从而实现预警
D. 地震预警系统可自动快速生成预警信息，并利用电磁波发送至手机和电视等媒介
【答案】A
【解析】
【详解】A．地震发生时产生的是次声波，故A错误，符合题意；
B．地震发生会产生大量的能量，这些能量以波的形式向外传播，故B正确，不符合题意；
C．电磁波的速度远大于地震波的速度，所以我们能够先接收到电磁波传来的信息，从而实现预警，故C正确，不符合题意；
D．地震预警系统可根据地震发生时产生次声波的强弱自动快速生成预警信息，并且用电磁波发送地震信息至手机和电视等媒介，故D正确，不符合题意。
故选A。
3. 世界卫生组织将“中国爱耳日”确定为“国际爱耳日”。2024年3月3日是第24个“全国爱耳日”，增强全民爱耳护耳意识是我们共同的责任，下列有关声音的说法不正确的是（ ）
A. 甲图：弹奏古筝时，手在不同位置按弦，目的是为了改变发出声音的音调
B. 乙图：发声的音叉轻触系在绳上的乒乓球，球被多次弹开，说明发声体在振动
C. 丙图：不断抽取玻璃罩中的空气，听到闹钟铃声的响度逐渐变小
D. 丁图：摩托车上装有消声器，是在传播过程中减弱噪声的
【答案】D
【解析】
【详解】A．古筝是琴弦振动发出声音的，手在不同位置按弦，弦振动的快慢会不一样，所以声音的音调就会发生变化，故A正确，不符合题意；
B．发声的音叉靠近乒乓球，乒乓球多次被弹开，说明声音是由物体振动产生的，发生的物体在振动，故B正确，不符合题意；
C．当用抽气机逐渐抽去玻璃罩内的空气时，因为罩内空气稀薄，所以闹钟铃声的音量会越来越小，即响度变小，故C正确，不符合题意；
D．摩托车上装有消声器，是从声源处减弱噪声，故D错误，符合题意。
故选D。
4. 下列现象中，由于光的反射形成的是（ ）
A. “影”比手大
B. “拐弯镜”扩大视野
C. “露珠”放大叶脉
D. “三棱镜”分解阳光
【答案】B
【解析】
【详解】A．手影游戏时影子比手大是由光的直线传播形成的，故A不符合题意；
B．马路拐角处的镜子扩大了视野范围，是由于光的反射形成的，故B符合题意；
C．露珠下的叶脉被放大属于凸透镜成像，是由于光的折射形成的，故C不符合题意；
D．太阳光经三棱镜色散出多种色光，是光的色散现象，其实质是光的折射，故D不符合题意。
故选B。
5. 近几年来，每到冬天，都会有上百只银鸥来沂河过冬。它们时而在水面上下翻飞，时而在几十米的高空俯冲而下捕食。下列说法正确的是（ ）
A. 银鸥飞得越高，水中的像越小B. 水中成银鸥“倒立”的像
C. 水越深，银鸥的像离水面越远D. 水中的鱼看到银鸥比实际位置“偏高”
【答案】D
【解析】
【详解】ABC．平静的水面相当于平面镜，银鸥在水面所成的像属于平面镜成像，根据平面镜成像的特点可知，平面镜成正立的虚像，银鸥在水中的像与银鸥关于水面对称；银鸥飞离水面的过程中像的大小与银鸥大小相同，所以像的大小不变；物距是银鸥到水面的距离，像距是银鸥所成的像到水面的距离，二者始终相等，与水的深度无关，故ABC错误；
D．水中的鱼看到银鸥是由于银鸥反射出的光，在水面处发生了折射，折射光线向靠近法线的方向偏折，所以看到的是变高的银鸥的虚像，故D正确。
故选D。
6. 探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像。下列说法正确的是（ ）
A. 凸透镜的焦距为15cm
B. 蜡烛和光屏位置不动，只将凸透镜向左移到35cm处，光屏上可再次得到清晰的像
C. 要在光屏上得到更大的清晰像，需将蜡烛向右移，光屏向左移
D. 在凸透镜和蜡烛之间放—“近视镜片”，需将光屏向左移，才能得到清晰的像
【答案】B
【解析】
【详解】A．由图可知，此时物距大于像距，成像原理类似于照相机，故
u＝30.0cm＞2f
f＜v＝15cm＜2f
可得
7.5cm＜f＜15cm
故A错误；
B．蜡烛和光屏位置不动，只将凸透镜向左移到35cm处，物距、像距正好和上次颠倒。根据光路可逆可知，光屏上可再次成清晰的烛焰像。故B正确；
C．物进像远像变大，要在光屏上得到更大的清晰像，需将蜡烛向右移，光屏也向右移，故C错误；
D．在蜡烛和凸透镜之间放一个近视眼镜，近视眼镜是凹透镜，对光线具有发散作用，会延迟光线的会聚，所以要想在光屏上再次得到清晰的像，光屏应该往右移动，故D错误。
故选B。
7. 如图所示，忽略空气阻力和摩擦，在光滑的水平台面上，一轻弹簧左端固定，右端连接一金属小球，O点是弹簧保持原长时小球的位置。开始时通过小球压缩弹簧到A位置（已知AO=OB），释放小球，研究小球在水平方向上的受力和运动情况，下列说法正确的是（ ）
A. 小球在B点时，速度为0，处于平衡状态
B. 小球在O点时，速度最大，惯性最大
C. 弹簧和小球来回振动，听不到振动声，因此不产生声音
D. 小球在A点和B点时，弹簧储存的弹性势能一样大
【答案】D
【解析】
【详解】A．小球在B点时，速度为0，但受到弹簧向左的拉力，受力不平衡，不处于平衡状态，故A错误；
B．惯性大小只与质量大小有关，与速度无关，故B错误；
C．弹簧和小球来回振动，振动发声，但由于频率太低，低于人耳的听觉频率范围而听不到，故C错误；
D．在光滑的水平台面上，忽略空气阻力和摩擦，机械能守恒，小球在A点和B点速度均为0，高度一致重力势能相等，因此弹簧储存的弹性势能一样大，故D正确。
故选D。
8. 如图所示，对于静止在桌面上的书来说，下列各组力属于平衡力的是（ ）
A. 书受到的重力和书对桌面的压力
B. 桌子受到的重力与地面对桌子的支持力
C. 书对桌面的压力和桌面对书的支持力
D. 书受到的重力和桌面对书的支持力
【答案】D
【解析】
【详解】A．书受到的重力和书对桌面的压力，这两个力的方向相同，都竖直向下，不是平衡力，故A不符合题意；
B．桌子受到的重力小于地面对桌子的支持力（桌子的重力和书的重力），所以这两个力大小不相等，不是一对平衡力，故B不符合题意；
C．书对桌面的压力和桌面对书的支持力，这是一对作用力与反作用力，不是平衡力，故C不符合题意；
D．书受到的重力和桌面对书的支持力，这两个力满足了二力平衡的四个条件：等大、反向、共线、作用在同一物体上，所以是一对平衡力，故D符合题意。
故选D。
9. 如图，用同一个滑轮按甲、乙两种方式提起同一个物体（G轮A. 图甲中的滑轮相当于一个等臂杠杆
B. 图乙中滑轮的好处是可以改变力的方向
C. 将重物G提升1m，通过甲图做的有用功多
D. 图甲中的滑轮机械效率比图乙中的滑轮机械效率低
【答案】A
【解析】
【详解】A．图甲是定滑轮，定滑轮实质是等臂杠杆，不省力也不费力，但可以改变作用力的方向，故A正确；
B．图乙是动滑轮，动滑轮使用时，滑轮随重物一起移动，不能改变力的方向，故B错误；
C．甲、乙两个装置做的有用功相同，均为W有用=Gh，故C错误；
D．使用定滑轮，不计绳重与摩擦，拉力做的功等于克服物体重力做的功，即W1=Gh；使用动滑轮，不计绳重与摩擦，拉力做的功等于克服物体重力和动滑轮重力做的功，即
W2=（G+G动）h
所以，使用动滑轮所做的功大于使用定滑轮所做的功，即使用动滑轮所做的总功大，根据W有=Gh可知两者所做有用功相同，由于使用动滑轮所做的总功大，所以由
可知，动滑轮的机械效率要小于定滑轮的机械效率，即甲装置的机械效率更高，故D错误。
故选A。
10. 2024年3月21日13时27分，我国在酒泉卫星发射中心使用长征二号丁运载火箭，成功将云海二号02组卫星发射升空，卫星顺利进入预定轨道，发射任务获得圆满成功。下列说法不正确的是（ ）
A. 冷却池灌注大量的水，是利用了水的比热容较大的特点
B. 升空过程中，燃料的质量在减少，热值也在变小
C. 卫星随火箭加速上升过程中，其动能增大，机械能也增大
D. 卫星进入预定轨道后，由近地点到远地点时，动能转化为重力势能
【答案】B
【解析】
【详解】A．冷却池灌注大量的水，是利用了水的比热容大的特点，在升高温度时能吸收更多的热量，故A正确，不符合题意；
B．升空的过程中，燃料燃烧导致燃料的质量在减少，但热值是燃料的特性，热值不变，故B错误，符合题意；
C．卫星随火箭加速上升过程中，速度增大，动能增大，高度增大，重力势能增大，所以机械能也增大，故C正确，不符合题意；
D．卫星从近地点向远地点运动过程中，高度增大，重力势能增大，速度减小，动能减小，动能转化为重力势能，故D正确，不符合题意。
故选B。
11. 下列关于课本插图所示的实验现象及相关分析，不正确的是（ ）
A. 图甲：迅速向下压活塞硝化棉燃烧起来，说明做功可以改变物体的内能
B. 图乙：小球来回摆动的幅度越来越小，是因为小球的机械能在不断减小
C. 图丙：通电后会感到电炉内电阻丝发热，说明电流通过电阻丝产生热量
D. 图丁：加热的铁皮罐用冷水浇后变扁，是因为铁皮罐体的“热胀冷缩”造成的
【答案】D
【解析】
【详解】A．图甲：迅速向下压活塞硝化棉燃烧起来，活塞对气体做功，使气体的内能增大，温度升高，说明做功可以改变物体的内能，故A正确，不符合题意；
B．图乙：小球来回摆动的幅度越来越小，是因为小球运动过程中，不断克服阻力做功，机械能在不断减小，故B正确，不符合题意；
C．图丙：通电后会感到电炉内电阻丝发热，说明电流通过电阻丝，将电能转化为内能，不断产生热量，故C正确，不符合题意；
D．图丁：加热铁皮罐用冷水浇后变扁，是因为铁皮罐体内的气体遇冷液化，导致罐内的气压减小，小于罐外的大气压，在大气压作用下，铁皮罐变扁，故D错误，符合题意。
故选D。
12. 1月16日，临沂2024年第一场雪惊喜而至，朋友圈被各种“雪景”刷屏，临沂亦美成了琅琊。下列物态变化属于凝华的是（ ）
A. 雪花飘飘B. 雪后冰挂
C. 雪球变小D. 冰雪消融
【答案】A
【解析】
【详解】A．雪花是空气中的水蒸气遇冷凝华形成的的，故A符合题意；
B．冰挂是液态水遇冷直接凝固形成的，故B不符合题意；
C．雪球变小是雪球直接由固态变为气态，属于升华现象，故C不符合题意；
D．冰雪消融是冰雪由固态变为液态，属于熔化，故D不符合题意。
故选A。
13. 如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开，由此判断，这个保护装置在电路中的作用相当于（ ）
A. 开关B. 电源C. 导线D. 用电器
【答案】A
【解析】
【详解】由图可知，电风扇没有倾斜或倾倒时，电路为通路；当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开，故小球相当于电路中的开关。
故选A。
14. 2023年11月28日，新一代国产CPU龙芯3A6000在北京发布，性能达到国际主流产品水平。电脑CPU工作时会不断发热，为了保证CPU不被烧坏，当温度上升到某一值时，外接电风扇（用M表示）工作辅助降温，下列四个电路图中符合要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】由题意可知，电路中只有CPU工作，电动机不工作；当温度高于某一值时，CPU与电动机一起工作，说明CPU与电动机互不影响，采用并联方式，且电动机有独立开关控制，则一个开关与电动机串联，另一个开关应在干路上控制整个电路，故C符合题意，ABD不符合题意。
故选C。
15. 如图甲是某款电子测温仪，图乙是它内部的原理电路图，其中电源电压保持不变，定值电阻R0为保护电阻；R是热敏电阻。靠近人体测温，体温越高，显示仪D的示数也越大。关于此测温仪，下列分析正确的是（ ）
A. 此电路为并联电路
B. 显示仪D是由电流表改装成的
C. 热敏电阻R的阻值随着温度的升高而增大
D. 被测者体温越高，电路中电流越大
【答案】D
【解析】
【详解】AB．根据电路图可知，显示仪与R0并联，显示仪为电流表时，R0被短路，所以显示仪只能是电压表，则R与R0串联，故AB错误；
C．体温越高，显示仪示数越大，即定值电阻R0两端电压越大，电源电压保持不变，则热敏电阻R两端电压越小，由欧姆定律可知，整个电路电流变大，由可知，热敏电阻R的阻值随温度的升高而减小，故C错误；
D．被测温者温度越高，热敏电阻的阻值变小，电路中的总电阻变小，由欧姆定律公式可知，电路电流变大，故D正确。
故选D。
16. 如图所示，闭合开关后，只有小灯泡L1发光，电压表指针几乎不动，电流表指针有明显偏转。若电路中只有一处故障，则可能是（ ）
A. L1短路
B. L1断路
C. L2短路
D. L2断路
【答案】C
【解析】
【详解】由图得，两灯串联，电流表测电流，电压表测L2的电压，闭合开关后，小灯泡L2不发光，电流表指针有明显偏转，电压表指针几乎不动，可能发生短路，说明电压表被短接，可能是L2短路，故ABD不符合题意，C符合题意。
故选C。
17. 如图所示是莘县某同学家中电路的部分电路图，下列说法中正确的是（ ）
A. 两孔插座和三孔插座的连接都是正确的
B. 丙图中的开关无法控制灯泡的亮灭
C. 丁灯的安装及开关的连接是正确的
D. 用试电笔正确接触M和N点时，试电笔的氖管均不发光
【答案】C
【解析】
【分析】
【详解】A．两孔插座的接法：左零右火；三孔插座的接法是左零、右火、上接地；所以甲两孔插座连接错误，乙三孔插座连接正确的，故A错误；
BC．火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套，丙图连接错误，但是开关仍能控制灯泡的亮灭，故B错误、C正确；
D．用试电笔正确接触M点时，即直接接触火线，试电笔的氖管发光；用试电笔正确接触N点时，即接触零线，试电笔的氖管不发光，故D错误；
故选C。
18. 图甲是一种自行车上的装置，车前端的灯泡与该装置内部线圈相连，自行车车轮的转动带动该装置上端的小轮转动，小轮带动内部的磁铁转动，灯泡便能够发光照明。图乙是其结构示意图，小灯泡能够发光，利用的是（ ）
A. 电流的磁效应
B. 磁场对电流的作用，将电能转化为机械能
C. 电磁感应现象，将机械能转化为电能
D. 地磁场与条形磁铁的相互作用
【答案】C
【解析】
【详解】当小轮带动内部的磁铁转动时，以磁铁为参照物，磁铁外部的线圈做切割磁感线运动，则线圈中产生感应电流，即电磁感应现象，将机械能转化为电能，此过程与地磁场、电流的磁效应无关。故C符合题意，ABD不符合题意。
故选C。
19. 如图，放在同一水平面上的甲、乙两个相同容器内盛有密度不同的盐水，现将两个完全相同的物块分别放入两个容器中，当两个物块静止时，两容器中的液面恰好相平，下列说法正确的是（ ）
A. 甲容器中物块排开盐水的重力较大
B. 乙容器底部受到盐水的压力较小
C. 乙容器中物块受到盐水的浮力较小
D. 甲容器中盐水密度较小
【答案】D
【解析】
【详解】AC．物块在甲中悬浮，物块受到的浮力等于物块重力，物块在乙中漂浮，物块受到的浮力等于物块重力，由于是同一物块，所以物块在甲、乙容器中受到的浮力相等，物块受到的浮力等于排开液体的重力，所以物块在两容器中排开液体重力相等，故AC错误；
D．物块在甲、乙容器中受到的浮力相等，物块在甲中排开液体体积大于在乙容器中排开的液体体积，由可知甲液体密度小于乙液体密度，故D正确；
B．甲乙两容器中液体深度相同，由可知甲液体对容器底的压强比乙液体容器底的压强小，甲、乙容器相同，即底面积相同，由可知甲液体对容器底的压力比乙液体对容器底的压力小，故B错误。
故选D。
20. 如图甲所示，电源电压保持不变。电流表A的量程为0~0.6A，电压表V1、V2的量程均为0~3V，滑动变阻器的规格为“50Ω2A”，小灯泡的额定电压为2.5V。滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数为1.5V。在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图像如图乙所示。下列说法正确的是（ ）
A. 图像反映的是电压表V2与电流表A示数的变化
B. 电源电压为4.5V
C. 滑动变阻器接入电路的阻值范围是3~50Ω
D. 电路的总功率范围为0.4~2W
【答案】A
【解析】
【详解】由图甲得，灯泡与变阻器串联，电压表V1测量灯泡的电压，电压表V2测量变阻器的电压，电流表测量电路电流。
A．当灯泡电压变大，电流变大；变阻器的电阻变大，分到的电压变大，电路电阻变大，电路电流变小，则图像反映的是电压表V2与电流表A示数的变化，故A正确；
B．小灯泡正常发光，此时电压表V2的示数为1.5V，则电源电压为
故B错误；
C．当电压表V2示数最大为3V时，变阻器接入电路中电阻最大，由图乙得，此时电路电流为0.1A，由欧姆定律得，变阻器接入电路中最大电阻为
当灯泡正常发光时，变阻器接入电路中电阻最小，此时电压表V2的示数为1.5V，由图像得，此时电路电流为0.5A，由欧姆定律得，变阻器接入电路中最小电阻为
则滑动变阻器接入电路的阻值范围是3~10Ω，故C错误；
D．电路最小功率为
电路最大功率为
电路的总功率范围为1.2~2W，故D错误。
故选A。
第II卷（非选择题60分）
二、填空题（每空1分，共18分）
21. “水韵琅琊”城市文旅综合体充分利用沂河水域资源和河岸景观，全面释放水上旅游市场活力，水韵琅琊水上观光游船、快艇等项目2024年3月23日再次开启运行。
（1）观光码头附近人声鼎沸，是指声音的______（选填“音调高”或“响度大”）；相对于前面端坐在驾驶室的驾驶员，坐在观光艇的顾客是______（选填“运动”或“静止”）的；
（2）快艇汽油机一个工作循环有四个冲程，请你判断图中表示的是其中的______冲程；
（3）游玩结束后，关闭了发动机，快艇依然能向前运动一段距离，这是因为快艇具有______；
（4）游客逐渐离开游船上岸的过程中，游船排开的水的质量______（选填“增大”“减小”或“不变”）；
（5）游客看到水中游船的倒影是光的______形成的虚像；
（6）无人机航拍，俯视美景更迷人，摄像机的镜头相当于凸透镜，它的成像原理与______（选填“照相机”、“投影仪”“放大镜”）相似；
（7）发动机输出功率4×103W，游玩20min，消耗柴油4kg（柴油的热值），完全燃烧这些柴油释放热量为______；
（8）游船底部水面下1m深处，水产生的压强为______。
【答案】 ①. 响度大 ②. 静止 ③. 排气 ④. 惯性 ⑤. 减小 ⑥. 反射 ⑦. 照相机 ⑧. 1.72×108J ⑨.
【解析】
【详解】（1）[1] 观光码头附近人声鼎沸，说明声音大，即是指声音的响度大。
[2] 相对于前面端坐在驾驶室的驾驶员，坐在观光艇的顾客相对位置不变，是静止的。
（2）[3] 图中进气门关闭，排气门打开，活塞上行，是排气冲程。
（3）[4] 游玩结束后，关闭了发动机，快艇由于惯性，要继续保持原来的运动状态不变，所以依然能向前运动一段距离。
（4）[5] 游船始终漂浮，浮力等于重力，游客逐渐离开游船上岸的过程中，游船重力变小，则浮力变小，根据
可知游船排开的水的质量减小。
（5）[6] 游客看到水中游船的倒影是平面镜成像，是由于光的反射形成的虚像。
（6）[7] 无人机航拍时，物距大于二倍焦距，成倒立、缩小的实像，成像原理与照相机相同。
（7）[8] 完全燃烧这些柴油释放热量为
（8）[9] 游船底部水面下1m深处，水产生的压强为
22. 如图1所示的电路中，闭合开关发现灯L1较亮，则通过L1的电流______（选填“大于”“等于”或“小于”）通过L2的电流；如图2所示的电路，闭合开关发现电流表A1和电流表A2的示数相等，造成这种现象的原因是______。
【答案】 ①. 等于 ②. L1开路
【解析】
【详解】[1]由图1可知为串联电路，串联电路中电流处处相等，所以则通过L1的电流等于通过L2的电流。
[2]由图2可知为并联电路，A1测干路电流，A2测L2电流，电流表A2有示数，说明所在支路是接通的，干路电流和支路电流相同，所以故障为L1开路。
23. 如图所示是小王家的电能表，它上面的一个数据已经看不清楚了。他关闭家中其他用电器，只让额定功率为600W电饭锅工作，发现电饭锅工作2min，电能表转盘转过60转，则该过程中消耗的电能是________kW·h；这个电能表看不清楚的数据原来标的是________r/(kW-h)。
【答案】 ①. 0.02 ②. 3000
【解析】
【详解】[1]额定功率为600W电饭锅工作2min，该过程中消耗的电能是
[2]此过程中电能表转盘转过60转，则电路中消耗1kW•h的电能时，电能表的转盘转过
因此这个电能表看不清楚的数据原来标的是3000r/（kW•h）。
24. 2023年12月6日，山东华能石岛湾高温气冷堆核电站示范工程正式投产，标志着我国在高温气冷堆核电技术领域已处于全球领先地位。核电站的核能是通过______（选填“核裂变”或“核聚变”）获取的，属于______（选填“可”或“不可”）再生能源。
【答案】 ①. 核裂变 ②. 不可
【解析】
【详解】[1]核裂变和核聚变都能释放能量，核能发电是利用核裂变时放出的核能来发电的。
[2]核能不可能在短期内从自然界得到补充，是不可再生能源。
25. 如图甲所示电路，当闭合开关后，电路正常，两只电压表的指针偏转均如图乙所示，则电源电压是______V，R1两端的电压是______V，如果R1的电阻是12Ω，则通过R2的电流是______A。
【答案】 ①. 7.5 ②. 6 ③. 0.5
【解析】
【详解】[1]由图甲可知电压表V1测R2两端电压，电压表V2测电源电压，由于偏转角度相同，则V1接小量程，V2接大量程，由图乙可知V1示数为1.5V，V2示数为7.5V，所以电源电压为7.5V。
[2] R1两端的电压是
[3]根据串联电路电流处处相等，可知R2的电流是
三、作图与实验题（第26题1分，第27题1分，第28题5分，第29题6分，第30题6分，第31题5分，共24分）
26. 如图所示，雨燕沿虚线方向匀速斜向上飞翔，请画出雨燕所受空气对它的合力F的示意图。（O为重心）
【答案】
【解析】
【详解】雨燕沿虚线方向匀速自由飞翔，处于平衡状态，受到的是平衡力，故雨燕所受重力和空气对它的作用力大小相等、方向相反。重力的方向竖直向下，则空气对它的作用力方向竖直向上，如图所示：
27. 当开关S闭合时条形磁体和电磁铁相互排斥，请在电磁铁的上方画出一条磁感线。
【答案】
【解析】
【详解】由同名磁极相排斥得，螺线管的左端为N极，右端为S极，根据磁体外部磁场方向从N极流向S极作出磁感线，如图所示：
28. 小明看到临沂广播电视塔和它的倒影相映成趣，宛如一支巨大的毛笔在沂河书写琅琊的篇章，如图甲所示。于是他找来一些器材和同学一起探究“平面镜成像时，像的位置、大小与物体的位置、大小的关系”，所用的实验器材有：玻璃板、支架、两支完全相同的蜡烛、方格纸等。
（1）用玻璃板代替平面镜，利用了玻璃板透明的特点，便于______；
（2）如图乙，将玻璃板垂直于水平桌面放置，将点燃的蜡烛A放在玻璃板前，小明拿______（选填“点燃”或“未点燃”）的蜡烛B在玻璃板后移动，发现蜡烛B可以与蜡烛A的像完全重合，说明蜡烛A的像的与蜡烛A的大小是.______的；
（3）改变蜡烛A的位置，再进行两次实验得到像和物体对应的位置如图丙所示，小明发现像和物体的连线与镜面MN垂直，像和物体到镜面MN的距离相等，从而得出像与物体的位置关系。通过上述探究过程，小明终于明白了“相映成趣”的原因是：像与物体关于镜面是______的；
（4）在前面实验的基础上探究像的虚实，拿走蜡烛B，并在蜡烛B的位置放一个光屏，直接观察光屏，发现.______，说明蜡烛通过玻璃板所成的像是虚像。
【答案】 ①. 确定像的位置 ②. 未点燃 ③. 相等 ④. 对称 ⑤. 光屏上不成像
【解析】
【详解】（1）[1]用玻璃板代替平面镜，既能成像又便于透过玻璃板确定像的位置。
（2）[2][3]探究平面镜成像规律时，如图乙所示，先将玻璃板垂直于水平面放置，点燃玻璃板前的蜡烛A，将与蜡烛A相同的、但未点燃的蜡烛B放在玻璃板后并移动至适当位置，在蜡烛A这侧透过玻璃板观察，直到蜡烛B与蜡烛A的像完全重合，说明像与物的大小相等。
（3）[4]如图所示，多次改变蜡烛A距玻璃板的距离，相应移动蜡烛B后总能与A的像完全重合，用笔记录物、像的位置，用刻度尺和笔将A、B所在的位置连接起来，发现像和物的连线与玻璃板垂直，像和物到玻璃板的距离相等；“相映成趣”的原因是：平面镜成像中，物与像关于平面镜对称。
（4）[5]继续探究平面镜成像的虚实，他将光屏放在蜡烛B的位置，由于平面镜所成的像是虚像，光屏不能承接到蜡烛A的像。
29. 小明发现家里的咸鸭蛋咸淡适中、恰到好处，猜想可能和腌制鸭蛋的盐水密度有关，他和小华共同测量家里用来腌制鸭蛋的盐水的密度。
（1）将天平放在水平工作台上，游码移到标尺的______刻度处，观察到指针偏向分度盘的左侧（如图甲所示），应将平衡螺母向______调节，使天平平衡；
（2）调节天平平衡后，进行以下实验操作：
①测量空烧杯的质量m0，天平平衡时，砝码及游码位置如图乙所示，则m0=______g；
②向烧杯中倒入适量盐水，测出烧杯和盐水的总质量m，为55.0g；然后将盐水全部倒入量筒（如图丙所示），读数时视线与凹液面底部______；
③算出盐水的密度ρ=______g/cm³；
（3）小华指出：小明以上测量过程中，烧杯中会残留部分盐水，导致测得的盐水的密度偏______。
【答案】 ①. 零 ②. 右 ③. 32 ④. 相平 ⑤. 1.15 ⑥. 大
【解析】
【详解】（1）[1][2]将天平放在水平工作台上，游码移到标尺的零刻度线处，横梁静止时，指针的位置如图甲所示，为使横梁在水平位置平衡，应将右端的平衡螺母向右端移动。
（2）[3]测量空烧杯的质量m0，天平横梁水平平衡时，砝码及游码位置如图乙，标尺的分度值为0.2g，则空烧杯的质量
m0=20g+10g+2g=32g
[4]向烧杯中倒入适量盐水，测出烧杯和盐水的总质量m1为55g，然后将盐水全部倒入量筒（如图丙），量筒的分值为2mL，读数时视线与凹液面底部相平，量筒中盐水体积
V=20mL=20cm3
量筒中盐水的质量为
m=55g-32g=23g
[5]盐水密度为
（3）[6]将盐水全部倒入量筒的过程中，因烧杯中有盐水的残留，导致测量出的体积偏小，根据密度公式知，这种方法测出的盐水密度值会偏大。
30. 在标准大气压下，做“观察水的沸腾”的实验时，甲、乙、丙三个实验小组的同学分别从图中A、B两套实验装置中任选一套来完成实验。
（1）甲组同学从水温升高到90℃时开始记录数据，以后每隔1min记录一次水的温度，直到水沸腾5min为止，实验数据如表，分析表中的数据可知，甲组同学选择的是___________（A/B）套装置；
（2）乙、丙两组同学都选择了另外一套实验装置，这两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图象如图C所示，得到a、b两种不同图象的原因是：___________不同；
A．水的质量 B．水的初始温度
（3）实验后，甲组的同学对大家提出了这样的疑问：如果不对水加热，能让水重新沸腾吗？老师马上将一杯停止沸腾的水放进能抽气的密闭玻璃罩中，如图D，接通抽气机电源，随着玻璃罩中空气的抽出，热水居然沸腾起来。通过分析，同学们知道了发生此现象的原因是：抽气机抽气时，玻璃罩内的气压减小，水的沸点___________（升高/不变/降低），因此在不加热的情况下，水能重新沸腾；
（4）水沸腾时产生大量气泡，在上升过程中气泡逐渐变___________（填“大”或“小”），直至水面破裂；
（5）如图，将烧瓶内水沸腾时所产生的水蒸气通入试管A中，试管A放在装冷水的容器B内，过一段时间，观察到试管A中产生的现象是越来越多___________（选填“水蒸气”“小水珠”“小冰晶”），同时看到温度计C的示数___________（“降低”或“升高”）。这个实验说明了水蒸气液化时要放出热量。
【答案】 ①. B ②. A ③. 降低 ④. 大 ⑤. 小水珠 ⑥. 升高
【解析】
【详解】（1）[1]如图，A装置烧杯上没有盖，B装置上烧杯有盖，烧杯上加盖，可以增大水上方的气压，使水的沸点升高，由表格数据知，水的沸点的102℃，所以甲同学使用B装置。
（2）[2]由图C知，两组同学所用的水的初温相同，但加热到沸腾的时间不同，则可能是所用水的质量不同，或所用酒精灯的火力不同，在相同时间内放出的热量不同，水吸收的热量不同，故A符合题意，B不符合题意。
故选A。
（3）[3]将热水放在玻璃罩中，抽出空气时，水的温度变化不大，但水上方空气减小，气压变低，水沸腾起来，说明此时水的沸点变低了，所以水的沸点随着气压减小而降低。
（4）[4]液体沸腾前吸收热量，温度不断升高，气泡上升时不断变小；液体沸腾时吸收热量，温度保持不变，气泡上升时不断增大。
（5）[5][6]通入试管A中的水蒸气遇冷就会液化，形成小水珠，附着在试管壁上；水蒸气液化时，要放出热量，冷水吸收热量后温度会升高，所以温度计的示数会升高。
31. 为了探究“电流与电阻的关系”，小明采用了如图甲所示的实物图。实验供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，电源电压恒为4.5V，最大阻值为30Ω的滑动变阻器。
（1）小明选用5Ω的电阻连接完电路后，闭合开关后发现：无论怎么移动滑片，电流表和电压表示数较小且保持不变，原因是______；
（2）重新连接电路后，闭合开关后发现：电流表、电压表指针迅速大角度偏转，并超出测量范围，原因可能是______；
（3）排除故障后，小明依次完成了5Ω、10Ω、15Ω和20Ω电阻的实验并记录数据，根据实验数据在乙图中描点并连线，则图中阴影部分面积表示的物理量是______；
（4）后续实验中，小明接入30Ω的电阻时应将滑片向______端移动（选填“A”或“B”），但是发现无法完成实验，在不改变实验数据的前提下，他需换用最大阻值不小于______的滑动变阻器就能继续完成实验。
【答案】 ①. 滑动变阻器同时接到下面两个接线柱了 ②. 滑动变阻器没有滑到最大阻值处 ③. 定值电阻两端的电压 ④. B ⑤. 37.5
【解析】
【详解】（1）[1]闭合开关后发现，无论怎么移动滑片，电流表和电压表的指针均无偏转，且示数较小，电路为通路，变阻器没有了变阻的作用，则可能的原因是：将变阻器下面的两个接线柱连入电路中。
（2）[2]闭合开关，电流表、电压表指针迅速大角度偏转，并超出测量范围，说明电路中的电流较大，电路中的总电阻减小，可能滑动变阻器没有滑到最大阻值处。
（3）[3]排除故障后，小明根据实验数据在乙图中描点，则阴影部分的面积为IR，根据U=IR可知阴影部分表示电阻两端的电压。
（4）[4]实验中，当换成30Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向B端滑动。
[5]由图丙可知，电阻两端的电压保持
UV=I2R2=0.2A×10Ω=2V
不变，根据串联电路电压的规律，滑动变阻器分得的电压
U滑=U-UV=4.5V-2V=2.5V
滑动变阻器分得的电压为电压表示数的1.25倍，根据分压原理，当接入30Ω电阻时，滑动变阻器连入电路中的电阻为
R滑=1.25×30Ω=37.5Ω
四、计算题（第32题9分，第33题9分，共18分）
32. 为了方便市民出行，临沂市又增加多条公交路线，下图是迷你型绿色环保小型电动公交车，轻巧灵便，其质量为1.6t，车轮与地面接触的总面积为800cm²，该车在水平路面上以15m/s的速度，用时10min，这一过程中公交车发动机的输出功率为45kW，求：（g取10N/kg）
（1）公交车在这段路上行驶的路程；
（2）公交车静止在水平地面上时，对地面的压强；
（3）在这一过程中公交车在水平方向受到的阻力。
【答案】（1）9000m；（2）；（3）3000N
【解析】
【详解】解：（1）公交车行驶的路程
s=vt=15m/s×10×60s=9000m
（2）该汽车静止在水平路面上时，对路面的压力
F压=G=mg=1.6×103kg×10N/kg=1.6×104N
对路面的压强
（3）根据
可得汽车的牵引力
因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，所以，阻力
f=F=3000N
答：（1）公交车在这段路上行驶的路程为9000m；
（2）公交车静止在水平地面上时，对地面的压强为；
（3）在这一过程中公交车在水平方向受到的阻力为3000N。
33. 最近商场出售一种新型电热饭盒，受到家长的青睐，给学生们也带来温暖，图甲是具有高温、低温两档的电热饭盒，R₁、R₂均是发热电阻，高温档电功率为242W，低温档电功率为48.4W。简化电路如图乙所示。求：
（1）R₁的阻值；
（2）使用高温档加热，不计热量损失，将1kg饭菜温度升高24.2℃，需要的时间[饭菜的比热容取3×10³J/（kg•℃）]；
（3）如果实际电压是200V，求低温档工作时的实际功率。
【答案】（1）200Ω；（2）300s；（3）40W
【解析】
【详解】解：(1)开关S接2时，电路为R1的简单电路，电路的总电阻最小，电路的总功率最大，电热饭盒处于高温档，由可得，R₁的阻值
(2)由可得，1kg饭菜温度升高24.2℃吸收的热量
不计热量损失，则饭菜吸收的热量：Q=W=7.26×10⁴J,由此可得所需时间
(3)如果实际电压是200V,低温档工作时的实际功率
答：（1）R1的阻值；
（2）使用高温档加热，不计热量损失，将1kg饭菜温度升高24.2℃，需要的时间300s;
（3）如果实际电压是200V，求低温档工作时的实际功率40W。
时间/min
0
1
2
3
4
5
6
7
8
9
10
11
温度
90
92
94
96
98
100
101
102
102
102
102
102
时间/min
0
1
2
3
4
5
6
7
8
9
10
11
温度
90
92
94
96
98
100
101
102
102
102
102
102
本试卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟。
注意事项：
1.答第I卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。2.选择题（每小题只有一个正确答案），答案选出后用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其它答案。答案写在试卷上不得分。每小题2分。
3.考试结束，只收答题卡和第Ⅱ卷。
第I卷（选择题共40分）
一、单项选择题（共20小题，每小题2分，共40分。每小题只有一个选项符合题目要求）
1. 下列数据中，最符合实际的是（ ）
A. 一个大气压能支撑76cm的水柱B. 成年人的步行速度约为1.2km/h
C. 中学生重约500kgD. 电水壶工作时的电流约5000mA
2. 2024年5月12日是我国第16个全国防震减灾日，以下关于防震安全知识介绍不正确的是（ ）
A. 地震发生时伴有超声波产生，可用于预警
B. 地震能量以波的形式向外传播
C. 电磁波的速度大于地震波的速度，从而实现预警
D. 地震预警系统可自动快速生成预警信息，并利用电磁波发送至手机和电视等媒介
3. 世界卫生组织将“中国爱耳日”确定为“国际爱耳日”。2024年3月3日是第24个“全国爱耳日”，增强全民爱耳护耳意识是我们共同的责任，下列有关声音的说法不正确的是（ ）
A. 甲图：弹奏古筝时，手在不同位置按弦，目的是为了改变发出声音的音调
B. 乙图：发声的音叉轻触系在绳上的乒乓球，球被多次弹开，说明发声体在振动
C. 丙图：不断抽取玻璃罩中的空气，听到闹钟铃声的响度逐渐变小
D. 丁图：摩托车上装有消声器，是在传播过程中减弱噪声的
4. 下列现象中，由于光的反射形成的是（ ）
A. “影”比手大
B. “拐弯镜”扩大视野
C. “露珠”放大叶脉
D. “三棱镜”分解阳光
5. 近几年来，每到冬天，都会有上百只银鸥来沂河过冬。它们时而在水面上下翻飞，时而在几十米的高空俯冲而下捕食。下列说法正确的是（ ）
A. 银鸥飞得越高，水中的像越小B. 水中成银鸥“倒立”的像
C. 水越深，银鸥的像离水面越远D. 水中的鱼看到银鸥比实际位置“偏高”
6. 探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像。下列说法正确的是（ ）
A. 凸透镜的焦距为15cm
B. 蜡烛和光屏位置不动，只将凸透镜向左移到35cm处，光屏上可再次得到清晰的像
C. 要在光屏上得到更大的清晰像，需将蜡烛向右移，光屏向左移
D. 在凸透镜和蜡烛之间放—“近视镜片”，需将光屏向左移，才能得到清晰的像
7. 如图所示，忽略空气阻力和摩擦，在光滑的水平台面上，一轻弹簧左端固定，右端连接一金属小球，O点是弹簧保持原长时小球的位置。开始时通过小球压缩弹簧到A位置（已知AO=OB），释放小球，研究小球在水平方向上的受力和运动情况，下列说法正确的是（ ）
A. 小球在B点时，速度为0，处于平衡状态
B. 小球在O点时，速度最大，惯性最大
C. 弹簧和小球来回振动，听不到振动声，因此不产生声音
D. 小球在A点和B点时，弹簧储存的弹性势能一样大
8. 如图所示，对于静止在桌面上的书来说，下列各组力属于平衡力的是（ ）
A. 书受到的重力和书对桌面的压力
B. 桌子受到的重力与地面对桌子的支持力
C. 书对桌面的压力和桌面对书的支持力
D. 书受到的重力和桌面对书的支持力
9. 如图，用同一个滑轮按甲、乙两种方式提起同一个物体（G轮
B. 图乙中滑轮的好处是可以改变力的方向
C. 将重物G提升1m，通过甲图做的有用功多
D. 图甲中的滑轮机械效率比图乙中的滑轮机械效率低
10. 2024年3月21日13时27分，我国在酒泉卫星发射中心使用长征二号丁运载火箭，成功将云海二号02组卫星发射升空，卫星顺利进入预定轨道，发射任务获得圆满成功。下列说法不正确的是（ ）
A. 冷却池灌注大量的水，是利用了水的比热容较大的特点
B. 升空的过程中，燃料的质量在减少，热值也在变小
C. 卫星随火箭加速上升过程中，其动能增大，机械能也增大
D. 卫星进入预定轨道后，由近地点到远地点时，动能转化为重力势能
11. 下列关于课本插图所示的实验现象及相关分析，不正确的是（ ）
A. 图甲：迅速向下压活塞硝化棉燃烧起来，说明做功可以改变物体的内能
B. 图乙：小球来回摆动的幅度越来越小，是因为小球的机械能在不断减小
C. 图丙：通电后会感到电炉内电阻丝发热，说明电流通过电阻丝产生热量
D. 图丁：加热的铁皮罐用冷水浇后变扁，是因为铁皮罐体的“热胀冷缩”造成的
12. 1月16日，临沂2024年第一场雪惊喜而至，朋友圈被各种“雪景”刷屏，临沂亦美成了琅琊。下列物态变化属于凝华的是（ ）
A. 雪花飘飘B. 雪后冰挂
C. 雪球变小D. 冰雪消融
13. 如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开，由此判断，这个保护装置在电路中的作用相当于（ ）
A. 开关B. 电源C. 导线D. 用电器
14. 2023年11月28日，新一代国产CPU龙芯3A6000在北京发布，性能达到国际主流产品水平。电脑CPU工作时会不断发热，为了保证CPU不被烧坏，当温度上升到某一值时，外接电风扇（用M表示）工作辅助降温，下列四个电路图中符合要求的是（ ）
A. B.
C. D.
15. 如图甲是某款电子测温仪，图乙是它内部的原理电路图，其中电源电压保持不变，定值电阻R0为保护电阻；R是热敏电阻。靠近人体测温，体温越高，显示仪D的示数也越大。关于此测温仪，下列分析正确的是（ ）
A. 此电路为并联电路
B. 显示仪D是由电流表改装成的
C. 热敏电阻R的阻值随着温度的升高而增大
D 被测者体温越高，电路中电流越大
16. 如图所示，闭合开关后，只有小灯泡L1发光，电压表指针几乎不动，电流表指针有明显偏转。若电路中只有一处故障，则可能是（ ）
A L1短路
B. L1断路
C. L2短路
D. L2断路
17. 如图所示是莘县某同学家中电路的部分电路图，下列说法中正确的是（ ）
A. 两孔插座和三孔插座的连接都是正确的
B. 丙图中的开关无法控制灯泡的亮灭
C. 丁灯的安装及开关的连接是正确的
D. 用试电笔正确接触M和N点时，试电笔的氖管均不发光
18. 图甲是一种自行车上装置，车前端的灯泡与该装置内部线圈相连，自行车车轮的转动带动该装置上端的小轮转动，小轮带动内部的磁铁转动，灯泡便能够发光照明。图乙是其结构示意图，小灯泡能够发光，利用的是（ ）
A. 电流的磁效应
B. 磁场对电流的作用，将电能转化为机械能
C. 电磁感应现象，将机械能转化为电能
D. 地磁场与条形磁铁的相互作用
19. 如图，放在同一水平面上的甲、乙两个相同容器内盛有密度不同的盐水，现将两个完全相同的物块分别放入两个容器中，当两个物块静止时，两容器中的液面恰好相平，下列说法正确的是（ ）
A. 甲容器中物块排开盐水的重力较大
B. 乙容器底部受到盐水的压力较小
C. 乙容器中物块受到盐水的浮力较小
D. 甲容器中盐水的密度较小
20. 如图甲所示，电源电压保持不变。电流表A的量程为0~0.6A，电压表V1、V2的量程均为0~3V，滑动变阻器的规格为“50Ω2A”，小灯泡的额定电压为2.5V。滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数为1.5V。在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图像如图乙所示。下列说法正确的是（ ）
A. 图像反映的是电压表V2与电流表A示数的变化
B. 电源电压为4.5V
C. 滑动变阻器接入电路的阻值范围是3~50Ω
D. 电路的总功率范围为0.4~2W
第II卷（非选择题60分）
二、填空题（每空1分，共18分）
21. “水韵琅琊”城市文旅综合体充分利用沂河水域资源和河岸景观，全面释放水上旅游市场活力，水韵琅琊水上观光游船、快艇等项目2024年3月23日再次开启运行。
（1）观光码头附近人声鼎沸，是指声音的______（选填“音调高”或“响度大”）；相对于前面端坐在驾驶室的驾驶员，坐在观光艇的顾客是______（选填“运动”或“静止”）的；
（2）快艇汽油机一个工作循环有四个冲程，请你判断图中表示的是其中的______冲程；
（3）游玩结束后，关闭了发动机，快艇依然能向前运动一段距离，这是因为快艇具有______；
（4）游客逐渐离开游船上岸的过程中，游船排开的水的质量______（选填“增大”“减小”或“不变”）；
（5）游客看到水中游船的倒影是光的______形成的虚像；
（6）无人机航拍，俯视美景更迷人，摄像机的镜头相当于凸透镜，它的成像原理与______（选填“照相机”、“投影仪”“放大镜”）相似；
（7）发动机输出功率4×103W，游玩20min，消耗柴油4kg（柴油的热值），完全燃烧这些柴油释放热量为______；
（8）游船底部水面下1m深处，水产生的压强为______。
22. 如图1所示的电路中，闭合开关发现灯L1较亮，则通过L1的电流______（选填“大于”“等于”或“小于”）通过L2的电流；如图2所示的电路，闭合开关发现电流表A1和电流表A2的示数相等，造成这种现象的原因是______。
23. 如图所示是小王家的电能表，它上面的一个数据已经看不清楚了。他关闭家中其他用电器，只让额定功率为600W电饭锅工作，发现电饭锅工作2min，电能表转盘转过60转，则该过程中消耗的电能是________kW·h；这个电能表看不清楚的数据原来标的是________r/(kW-h)。
24. 2023年12月6日，山东华能石岛湾高温气冷堆核电站示范工程正式投产，标志着我国在高温气冷堆核电技术领域已处于全球领先地位。核电站的核能是通过______（选填“核裂变”或“核聚变”）获取的，属于______（选填“可”或“不可”）再生能源。
25. 如图甲所示电路，当闭合开关后，电路正常，两只电压表的指针偏转均如图乙所示，则电源电压是______V，R1两端的电压是______V，如果R1的电阻是12Ω，则通过R2的电流是______A。
三、作图与实验题（第26题1分，第27题1分，第28题5分，第29题6分，第30题6分，第31题5分，共24分）
26. 如图所示，雨燕沿虚线方向匀速斜向上飞翔，请画出雨燕所受空气对它的合力F的示意图。（O为重心）
27. 当开关S闭合时条形磁体和电磁铁相互排斥，请在电磁铁上方画出一条磁感线。
28. 小明看到临沂广播电视塔和它的倒影相映成趣，宛如一支巨大的毛笔在沂河书写琅琊的篇章，如图甲所示。于是他找来一些器材和同学一起探究“平面镜成像时，像的位置、大小与物体的位置、大小的关系”，所用的实验器材有：玻璃板、支架、两支完全相同的蜡烛、方格纸等。
（1）用玻璃板代替平面镜，利用了玻璃板透明的特点，便于______；
（2）如图乙，将玻璃板垂直于水平桌面放置，将点燃的蜡烛A放在玻璃板前，小明拿______（选填“点燃”或“未点燃”）的蜡烛B在玻璃板后移动，发现蜡烛B可以与蜡烛A的像完全重合，说明蜡烛A的像的与蜡烛A的大小是.______的；
（3）改变蜡烛A的位置，再进行两次实验得到像和物体对应的位置如图丙所示，小明发现像和物体的连线与镜面MN垂直，像和物体到镜面MN的距离相等，从而得出像与物体的位置关系。通过上述探究过程，小明终于明白了“相映成趣”的原因是：像与物体关于镜面是______的；
（4）在前面实验的基础上探究像的虚实，拿走蜡烛B，并在蜡烛B的位置放一个光屏，直接观察光屏，发现.______，说明蜡烛通过玻璃板所成的像是虚像。
29. 小明发现家里的咸鸭蛋咸淡适中、恰到好处，猜想可能和腌制鸭蛋的盐水密度有关，他和小华共同测量家里用来腌制鸭蛋的盐水的密度。
（1）将天平放在水平工作台上，游码移到标尺的______刻度处，观察到指针偏向分度盘的左侧（如图甲所示），应将平衡螺母向______调节，使天平平衡；
（2）调节天平平衡后，进行以下实验操作：
①测量空烧杯质量m0，天平平衡时，砝码及游码位置如图乙所示，则m0=______g；
②向烧杯中倒入适量盐水，测出烧杯和盐水的总质量m，为55.0g；然后将盐水全部倒入量筒（如图丙所示），读数时视线与凹液面底部______；
③算出盐水的密度ρ=______g/cm³；
（3）小华指出：小明以上测量过程中，烧杯中会残留部分盐水，导致测得的盐水的密度偏______。
30. 在标准大气压下，做“观察水的沸腾”的实验时，甲、乙、丙三个实验小组的同学分别从图中A、B两套实验装置中任选一套来完成实验。
（1）甲组同学从水温升高到90℃时开始记录数据，以后每隔1min记录一次水的温度，直到水沸腾5min为止，实验数据如表，分析表中的数据可知，甲组同学选择的是___________（A/B）套装置；
（2）乙、丙两组同学都选择了另外一套实验装置，这两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图象如图C所示，得到a、b两种不同图象的原因是：___________不同；
A．水的质量 B．水的初始温度
（3）实验后，甲组的同学对大家提出了这样的疑问：如果不对水加热，能让水重新沸腾吗？老师马上将一杯停止沸腾的水放进能抽气的密闭玻璃罩中，如图D，接通抽气机电源，随着玻璃罩中空气的抽出，热水居然沸腾起来。通过分析，同学们知道了发生此现象的原因是：抽气机抽气时，玻璃罩内的气压减小，水的沸点___________（升高/不变/降低），因此在不加热的情况下，水能重新沸腾；
（4）水沸腾时产生大量气泡，在上升过程中气泡逐渐变___________（填“大”或“小”），直至水面破裂；
（5）如图，将烧瓶内水沸腾时所产生的水蒸气通入试管A中，试管A放在装冷水的容器B内，过一段时间，观察到试管A中产生的现象是越来越多___________（选填“水蒸气”“小水珠”“小冰晶”），同时看到温度计C的示数___________（“降低”或“升高”）。这个实验说明了水蒸气液化时要放出热量。
31. 为了探究“电流与电阻的关系”，小明采用了如图甲所示的实物图。实验供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，电源电压恒为4.5V，最大阻值为30Ω的滑动变阻器。
（1）小明选用5Ω的电阻连接完电路后，闭合开关后发现：无论怎么移动滑片，电流表和电压表示数较小且保持不变，原因是______；
（2）重新连接电路后，闭合开关后发现：电流表、电压表指针迅速大角度偏转，并超出测量范围，原因可能是______；
（3）排除故障后，小明依次完成了5Ω、10Ω、15Ω和20Ω电阻的实验并记录数据，根据实验数据在乙图中描点并连线，则图中阴影部分面积表示的物理量是______；
（4）后续实验中，小明接入30Ω的电阻时应将滑片向______端移动（选填“A”或“B”），但是发现无法完成实验，在不改变实验数据的前提下，他需换用最大阻值不小于______的滑动变阻器就能继续完成实验。
四、计算题（第32题9分，第33题9分，共18分）
32. 为了方便市民出行，临沂市又增加多条公交路线，下图是迷你型绿色环保小型电动公交车，轻巧灵便，其质量为1.6t，车轮与地面接触的总面积为800cm²，该车在水平路面上以15m/s的速度，用时10min，这一过程中公交车发动机的输出功率为45kW，求：（g取10N/kg）
（1）公交车在这段路上行驶的路程；
（2）公交车静止在水平地面上时，对地面的压强；
（3）在这一过程中公交车在水平方向受到的阻力。
33. 最近商场出售一种新型电热饭盒，受到家长的青睐，给学生们也带来温暖，图甲是具有高温、低温两档的电热饭盒，R₁、R₂均是发热电阻，高温档电功率为242W，低温档电功率为48.4W。简化电路如图乙所示。求：
（1）R₁的阻值；
（2）使用高温档加热，不计热量损失，将1kg饭菜温度升高24.2℃，需要的时间[饭菜的比热容取3×10³J/（kg•℃）]；
（3）如果实际电压是200V，求低温档工作时的实际功率。
2024年初中学业水平考试模拟试题（二）
物理
本试卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟。
注意事项：
1.答第I卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。2.选择题（每小题只有一个正确答案），答案选出后用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其它答案。答案写在试卷上不得分。每小题2分。
3.考试结束，只收答题卡和第Ⅱ卷。
第I卷（选择题共40分）
一、单项选择题（共20小题，每小题2分，共40分。每小题只有一个选项符合题目要求）
1. 下列数据中，最符合实际的是（ ）
A. 一个大气压能支撑76cm的水柱B. 成年人的步行速度约为1.2km/h
C. 中学生重约500kgD. 电水壶工作时的电流约5000mA
【答案】D
【解析】
【详解】A．一个标准大气压约能支撑10m的水柱，故A不符合题意；
B．成年人的步行速度约为1.2m/s，故B不符合题意；
C．中学生重约500N，故C不符合题意；
D．电水壶工作时的电流约
故D符合题意。
故选D。
2. 2024年5月12日是我国第16个全国防震减灾日，以下关于防震安全知识介绍不正确的是（ ）
A. 地震发生时伴有超声波产生，可用于预警
B. 地震能量以波的形式向外传播
C. 电磁波的速度大于地震波的速度，从而实现预警
D. 地震预警系统可自动快速生成预警信息，并利用电磁波发送至手机和电视等媒介
【答案】A
【解析】
【详解】A．地震发生时产生的是次声波，故A错误，符合题意；
B．地震发生会产生大量的能量，这些能量以波的形式向外传播，故B正确，不符合题意；
C．电磁波的速度远大于地震波的速度，所以我们能够先接收到电磁波传来的信息，从而实现预警，故C正确，不符合题意；
D．地震预警系统可根据地震发生时产生次声波的强弱自动快速生成预警信息，并且用电磁波发送地震信息至手机和电视等媒介，故D正确，不符合题意。
故选A。
3. 世界卫生组织将“中国爱耳日”确定为“国际爱耳日”。2024年3月3日是第24个“全国爱耳日”，增强全民爱耳护耳意识是我们共同的责任，下列有关声音的说法不正确的是（ ）
A. 甲图：弹奏古筝时，手在不同位置按弦，目的是为了改变发出声音的音调
B. 乙图：发声的音叉轻触系在绳上的乒乓球，球被多次弹开，说明发声体在振动
C. 丙图：不断抽取玻璃罩中的空气，听到闹钟铃声的响度逐渐变小
D. 丁图：摩托车上装有消声器，是在传播过程中减弱噪声的
【答案】D
【解析】
【详解】A．古筝是琴弦振动发出声音的，手在不同位置按弦，弦振动的快慢会不一样，所以声音的音调就会发生变化，故A正确，不符合题意；
B．发声的音叉靠近乒乓球，乒乓球多次被弹开，说明声音是由物体振动产生的，发生的物体在振动，故B正确，不符合题意；
C．当用抽气机逐渐抽去玻璃罩内的空气时，因为罩内空气稀薄，所以闹钟铃声的音量会越来越小，即响度变小，故C正确，不符合题意；
D．摩托车上装有消声器，是从声源处减弱噪声，故D错误，符合题意。
故选D。
4. 下列现象中，由于光的反射形成的是（ ）
A. “影”比手大
B. “拐弯镜”扩大视野
C. “露珠”放大叶脉
D. “三棱镜”分解阳光
【答案】B
【解析】
【详解】A．手影游戏时影子比手大是由光的直线传播形成的，故A不符合题意；
B．马路拐角处的镜子扩大了视野范围，是由于光的反射形成的，故B符合题意；
C．露珠下的叶脉被放大属于凸透镜成像，是由于光的折射形成的，故C不符合题意；
D．太阳光经三棱镜色散出多种色光，是光的色散现象，其实质是光的折射，故D不符合题意。
故选B。
5. 近几年来，每到冬天，都会有上百只银鸥来沂河过冬。它们时而在水面上下翻飞，时而在几十米的高空俯冲而下捕食。下列说法正确的是（ ）
A. 银鸥飞得越高，水中的像越小B. 水中成银鸥“倒立”的像
C. 水越深，银鸥的像离水面越远D. 水中的鱼看到银鸥比实际位置“偏高”
【答案】D
【解析】
【详解】ABC．平静的水面相当于平面镜，银鸥在水面所成的像属于平面镜成像，根据平面镜成像的特点可知，平面镜成正立的虚像，银鸥在水中的像与银鸥关于水面对称；银鸥飞离水面的过程中像的大小与银鸥大小相同，所以像的大小不变；物距是银鸥到水面的距离，像距是银鸥所成的像到水面的距离，二者始终相等，与水的深度无关，故ABC错误；
D．水中的鱼看到银鸥是由于银鸥反射出的光，在水面处发生了折射，折射光线向靠近法线的方向偏折，所以看到的是变高的银鸥的虚像，故D正确。
故选D。
6. 探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像。下列说法正确的是（ ）
A. 凸透镜的焦距为15cm
B. 蜡烛和光屏位置不动，只将凸透镜向左移到35cm处，光屏上可再次得到清晰的像
C. 要在光屏上得到更大的清晰像，需将蜡烛向右移，光屏向左移
D. 在凸透镜和蜡烛之间放—“近视镜片”，需将光屏向左移，才能得到清晰的像
【答案】B
【解析】
【详解】A．由图可知，此时物距大于像距，成像原理类似于照相机，故
u＝30.0cm＞2f
f＜v＝15cm＜2f
可得
7.5cm＜f＜15cm
故A错误；
B．蜡烛和光屏位置不动，只将凸透镜向左移到35cm处，物距、像距正好和上次颠倒。根据光路可逆可知，光屏上可再次成清晰的烛焰像。故B正确；
C．物进像远像变大，要在光屏上得到更大的清晰像，需将蜡烛向右移，光屏也向右移，故C错误；
D．在蜡烛和凸透镜之间放一个近视眼镜，近视眼镜是凹透镜，对光线具有发散作用，会延迟光线的会聚，所以要想在光屏上再次得到清晰的像，光屏应该往右移动，故D错误。
故选B。
7. 如图所示，忽略空气阻力和摩擦，在光滑的水平台面上，一轻弹簧左端固定，右端连接一金属小球，O点是弹簧保持原长时小球的位置。开始时通过小球压缩弹簧到A位置（已知AO=OB），释放小球，研究小球在水平方向上的受力和运动情况，下列说法正确的是（ ）
A. 小球在B点时，速度为0，处于平衡状态
B. 小球在O点时，速度最大，惯性最大
C. 弹簧和小球来回振动，听不到振动声，因此不产生声音
D. 小球在A点和B点时，弹簧储存的弹性势能一样大
【答案】D
【解析】
【详解】A．小球在B点时，速度为0，但受到弹簧向左的拉力，受力不平衡，不处于平衡状态，故A错误；
B．惯性大小只与质量大小有关，与速度无关，故B错误；
C．弹簧和小球来回振动，振动发声，但由于频率太低，低于人耳的听觉频率范围而听不到，故C错误；
D．在光滑的水平台面上，忽略空气阻力和摩擦，机械能守恒，小球在A点和B点速度均为0，高度一致重力势能相等，因此弹簧储存的弹性势能一样大，故D正确。
故选D。
8. 如图所示，对于静止在桌面上的书来说，下列各组力属于平衡力的是（ ）
A. 书受到的重力和书对桌面的压力
B. 桌子受到的重力与地面对桌子的支持力
C. 书对桌面的压力和桌面对书的支持力
D. 书受到的重力和桌面对书的支持力
【答案】D
【解析】
【详解】A．书受到的重力和书对桌面的压力，这两个力的方向相同，都竖直向下，不是平衡力，故A不符合题意；
B．桌子受到的重力小于地面对桌子的支持力（桌子的重力和书的重力），所以这两个力大小不相等，不是一对平衡力，故B不符合题意；
C．书对桌面的压力和桌面对书的支持力，这是一对作用力与反作用力，不是平衡力，故C不符合题意；
D．书受到的重力和桌面对书的支持力，这两个力满足了二力平衡的四个条件：等大、反向、共线、作用在同一物体上，所以是一对平衡力，故D符合题意。
故选D。
9. 如图，用同一个滑轮按甲、乙两种方式提起同一个物体（G轮
B. 图乙中滑轮的好处是可以改变力的方向
C. 将重物G提升1m，通过甲图做的有用功多
D. 图甲中的滑轮机械效率比图乙中的滑轮机械效率低
【答案】A
【解析】
【详解】A．图甲是定滑轮，定滑轮实质是等臂杠杆，不省力也不费力，但可以改变作用力的方向，故A正确；
B．图乙是动滑轮，动滑轮使用时，滑轮随重物一起移动，不能改变力的方向，故B错误；
C．甲、乙两个装置做的有用功相同，均为W有用=Gh，故C错误；
D．使用定滑轮，不计绳重与摩擦，拉力做的功等于克服物体重力做的功，即W1=Gh；使用动滑轮，不计绳重与摩擦，拉力做的功等于克服物体重力和动滑轮重力做的功，即
W2=（G+G动）h
所以，使用动滑轮所做的功大于使用定滑轮所做的功，即使用动滑轮所做的总功大，根据W有=Gh可知两者所做有用功相同，由于使用动滑轮所做的总功大，所以由
可知，动滑轮的机械效率要小于定滑轮的机械效率，即甲装置的机械效率更高，故D错误。
故选A。
10. 2024年3月21日13时27分，我国在酒泉卫星发射中心使用长征二号丁运载火箭，成功将云海二号02组卫星发射升空，卫星顺利进入预定轨道，发射任务获得圆满成功。下列说法不正确的是（ ）
A. 冷却池灌注大量的水，是利用了水的比热容较大的特点
B. 升空过程中，燃料的质量在减少，热值也在变小
C. 卫星随火箭加速上升过程中，其动能增大，机械能也增大
D. 卫星进入预定轨道后，由近地点到远地点时，动能转化为重力势能
【答案】B
【解析】
【详解】A．冷却池灌注大量的水，是利用了水的比热容大的特点，在升高温度时能吸收更多的热量，故A正确，不符合题意；
B．升空的过程中，燃料燃烧导致燃料的质量在减少，但热值是燃料的特性，热值不变，故B错误，符合题意；
C．卫星随火箭加速上升过程中，速度增大，动能增大，高度增大，重力势能增大，所以机械能也增大，故C正确，不符合题意；
D．卫星从近地点向远地点运动过程中，高度增大，重力势能增大，速度减小，动能减小，动能转化为重力势能，故D正确，不符合题意。
故选B。
11. 下列关于课本插图所示的实验现象及相关分析，不正确的是（ ）
A. 图甲：迅速向下压活塞硝化棉燃烧起来，说明做功可以改变物体的内能
B. 图乙：小球来回摆动的幅度越来越小，是因为小球的机械能在不断减小
C. 图丙：通电后会感到电炉内电阻丝发热，说明电流通过电阻丝产生热量
D. 图丁：加热的铁皮罐用冷水浇后变扁，是因为铁皮罐体的“热胀冷缩”造成的
【答案】D
【解析】
【详解】A．图甲：迅速向下压活塞硝化棉燃烧起来，活塞对气体做功，使气体的内能增大，温度升高，说明做功可以改变物体的内能，故A正确，不符合题意；
B．图乙：小球来回摆动的幅度越来越小，是因为小球运动过程中，不断克服阻力做功，机械能在不断减小，故B正确，不符合题意；
C．图丙：通电后会感到电炉内电阻丝发热，说明电流通过电阻丝，将电能转化为内能，不断产生热量，故C正确，不符合题意；
D．图丁：加热铁皮罐用冷水浇后变扁，是因为铁皮罐体内的气体遇冷液化，导致罐内的气压减小，小于罐外的大气压，在大气压作用下，铁皮罐变扁，故D错误，符合题意。
故选D。
12. 1月16日，临沂2024年第一场雪惊喜而至，朋友圈被各种“雪景”刷屏，临沂亦美成了琅琊。下列物态变化属于凝华的是（ ）
A. 雪花飘飘B. 雪后冰挂
C. 雪球变小D. 冰雪消融
【答案】A
【解析】
【详解】A．雪花是空气中的水蒸气遇冷凝华形成的的，故A符合题意；
B．冰挂是液态水遇冷直接凝固形成的，故B不符合题意；
C．雪球变小是雪球直接由固态变为气态，属于升华现象，故C不符合题意；
D．冰雪消融是冰雪由固态变为液态，属于熔化，故D不符合题意。
故选A。
13. 如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开，由此判断，这个保护装置在电路中的作用相当于（ ）
A. 开关B. 电源C. 导线D. 用电器
【答案】A
【解析】
【详解】由图可知，电风扇没有倾斜或倾倒时，电路为通路；当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开，故小球相当于电路中的开关。
故选A。
14. 2023年11月28日，新一代国产CPU龙芯3A6000在北京发布，性能达到国际主流产品水平。电脑CPU工作时会不断发热，为了保证CPU不被烧坏，当温度上升到某一值时，外接电风扇（用M表示）工作辅助降温，下列四个电路图中符合要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】由题意可知，电路中只有CPU工作，电动机不工作；当温度高于某一值时，CPU与电动机一起工作，说明CPU与电动机互不影响，采用并联方式，且电动机有独立开关控制，则一个开关与电动机串联，另一个开关应在干路上控制整个电路，故C符合题意，ABD不符合题意。
故选C。
15. 如图甲是某款电子测温仪，图乙是它内部的原理电路图，其中电源电压保持不变，定值电阻R0为保护电阻；R是热敏电阻。靠近人体测温，体温越高，显示仪D的示数也越大。关于此测温仪，下列分析正确的是（ ）
A. 此电路为并联电路
B. 显示仪D是由电流表改装成的
C. 热敏电阻R的阻值随着温度的升高而增大
D. 被测者体温越高，电路中电流越大
【答案】D
【解析】
【详解】AB．根据电路图可知，显示仪与R0并联，显示仪为电流表时，R0被短路，所以显示仪只能是电压表，则R与R0串联，故AB错误；
C．体温越高，显示仪示数越大，即定值电阻R0两端电压越大，电源电压保持不变，则热敏电阻R两端电压越小，由欧姆定律可知，整个电路电流变大，由可知，热敏电阻R的阻值随温度的升高而减小，故C错误；
D．被测温者温度越高，热敏电阻的阻值变小，电路中的总电阻变小，由欧姆定律公式可知，电路电流变大，故D正确。
故选D。
16. 如图所示，闭合开关后，只有小灯泡L1发光，电压表指针几乎不动，电流表指针有明显偏转。若电路中只有一处故障，则可能是（ ）
A. L1短路
B. L1断路
C. L2短路
D. L2断路
【答案】C
【解析】
【详解】由图得，两灯串联，电流表测电流，电压表测L2的电压，闭合开关后，小灯泡L2不发光，电流表指针有明显偏转，电压表指针几乎不动，可能发生短路，说明电压表被短接，可能是L2短路，故ABD不符合题意，C符合题意。
故选C。
17. 如图所示是莘县某同学家中电路的部分电路图，下列说法中正确的是（ ）
A. 两孔插座和三孔插座的连接都是正确的
B. 丙图中的开关无法控制灯泡的亮灭
C. 丁灯的安装及开关的连接是正确的
D. 用试电笔正确接触M和N点时，试电笔的氖管均不发光
【答案】C
【解析】
【分析】
【详解】A．两孔插座的接法：左零右火；三孔插座的接法是左零、右火、上接地；所以甲两孔插座连接错误，乙三孔插座连接正确的，故A错误；
BC．火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套，丙图连接错误，但是开关仍能控制灯泡的亮灭，故B错误、C正确；
D．用试电笔正确接触M点时，即直接接触火线，试电笔的氖管发光；用试电笔正确接触N点时，即接触零线，试电笔的氖管不发光，故D错误；
故选C。
18. 图甲是一种自行车上的装置，车前端的灯泡与该装置内部线圈相连，自行车车轮的转动带动该装置上端的小轮转动，小轮带动内部的磁铁转动，灯泡便能够发光照明。图乙是其结构示意图，小灯泡能够发光，利用的是（ ）
A. 电流的磁效应
B. 磁场对电流的作用，将电能转化为机械能
C. 电磁感应现象，将机械能转化为电能
D. 地磁场与条形磁铁的相互作用
【答案】C
【解析】
【详解】当小轮带动内部的磁铁转动时，以磁铁为参照物，磁铁外部的线圈做切割磁感线运动，则线圈中产生感应电流，即电磁感应现象，将机械能转化为电能，此过程与地磁场、电流的磁效应无关。故C符合题意，ABD不符合题意。
故选C。
19. 如图，放在同一水平面上的甲、乙两个相同容器内盛有密度不同的盐水，现将两个完全相同的物块分别放入两个容器中，当两个物块静止时，两容器中的液面恰好相平，下列说法正确的是（ ）
A. 甲容器中物块排开盐水的重力较大
B. 乙容器底部受到盐水的压力较小
C. 乙容器中物块受到盐水的浮力较小
D. 甲容器中盐水密度较小
【答案】D
【解析】
【详解】AC．物块在甲中悬浮，物块受到的浮力等于物块重力，物块在乙中漂浮，物块受到的浮力等于物块重力，由于是同一物块，所以物块在甲、乙容器中受到的浮力相等，物块受到的浮力等于排开液体的重力，所以物块在两容器中排开液体重力相等，故AC错误；
D．物块在甲、乙容器中受到的浮力相等，物块在甲中排开液体体积大于在乙容器中排开的液体体积，由可知甲液体密度小于乙液体密度，故D正确；
B．甲乙两容器中液体深度相同，由可知甲液体对容器底的压强比乙液体容器底的压强小，甲、乙容器相同，即底面积相同，由可知甲液体对容器底的压力比乙液体对容器底的压力小，故B错误。
故选D。
20. 如图甲所示，电源电压保持不变。电流表A的量程为0~0.6A，电压表V1、V2的量程均为0~3V，滑动变阻器的规格为“50Ω2A”，小灯泡的额定电压为2.5V。滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数为1.5V。在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图像如图乙所示。下列说法正确的是（ ）
A. 图像反映的是电压表V2与电流表A示数的变化
B. 电源电压为4.5V
C. 滑动变阻器接入电路的阻值范围是3~50Ω
D. 电路的总功率范围为0.4~2W
【答案】A
【解析】
【详解】由图甲得，灯泡与变阻器串联，电压表V1测量灯泡的电压，电压表V2测量变阻器的电压，电流表测量电路电流。
A．当灯泡电压变大，电流变大；变阻器的电阻变大，分到的电压变大，电路电阻变大，电路电流变小，则图像反映的是电压表V2与电流表A示数的变化，故A正确；
B．小灯泡正常发光，此时电压表V2的示数为1.5V，则电源电压为
故B错误；
C．当电压表V2示数最大为3V时，变阻器接入电路中电阻最大，由图乙得，此时电路电流为0.1A，由欧姆定律得，变阻器接入电路中最大电阻为
当灯泡正常发光时，变阻器接入电路中电阻最小，此时电压表V2的示数为1.5V，由图像得，此时电路电流为0.5A，由欧姆定律得，变阻器接入电路中最小电阻为
则滑动变阻器接入电路的阻值范围是3~10Ω，故C错误；
D．电路最小功率为
电路最大功率为
电路的总功率范围为1.2~2W，故D错误。
故选A。
第II卷（非选择题60分）
二、填空题（每空1分，共18分）
21. “水韵琅琊”城市文旅综合体充分利用沂河水域资源和河岸景观，全面释放水上旅游市场活力，水韵琅琊水上观光游船、快艇等项目2024年3月23日再次开启运行。
（1）观光码头附近人声鼎沸，是指声音的______（选填“音调高”或“响度大”）；相对于前面端坐在驾驶室的驾驶员，坐在观光艇的顾客是______（选填“运动”或“静止”）的；
（2）快艇汽油机一个工作循环有四个冲程，请你判断图中表示的是其中的______冲程；
（3）游玩结束后，关闭了发动机，快艇依然能向前运动一段距离，这是因为快艇具有______；
（4）游客逐渐离开游船上岸的过程中，游船排开的水的质量______（选填“增大”“减小”或“不变”）；
（5）游客看到水中游船的倒影是光的______形成的虚像；
（6）无人机航拍，俯视美景更迷人，摄像机的镜头相当于凸透镜，它的成像原理与______（选填“照相机”、“投影仪”“放大镜”）相似；
（7）发动机输出功率4×103W，游玩20min，消耗柴油4kg（柴油的热值），完全燃烧这些柴油释放热量为______；
（8）游船底部水面下1m深处，水产生的压强为______。
【答案】 ①. 响度大 ②. 静止 ③. 排气 ④. 惯性 ⑤. 减小 ⑥. 反射 ⑦. 照相机 ⑧. 1.72×108J ⑨.
【解析】
【详解】（1）[1] 观光码头附近人声鼎沸，说明声音大，即是指声音的响度大。
[2] 相对于前面端坐在驾驶室的驾驶员，坐在观光艇的顾客相对位置不变，是静止的。
（2）[3] 图中进气门关闭，排气门打开，活塞上行，是排气冲程。
（3）[4] 游玩结束后，关闭了发动机，快艇由于惯性，要继续保持原来的运动状态不变，所以依然能向前运动一段距离。
（4）[5] 游船始终漂浮，浮力等于重力，游客逐渐离开游船上岸的过程中，游船重力变小，则浮力变小，根据
可知游船排开的水的质量减小。
（5）[6] 游客看到水中游船的倒影是平面镜成像，是由于光的反射形成的虚像。
（6）[7] 无人机航拍时，物距大于二倍焦距，成倒立、缩小的实像，成像原理与照相机相同。
（7）[8] 完全燃烧这些柴油释放热量为
（8）[9] 游船底部水面下1m深处，水产生的压强为
22. 如图1所示的电路中，闭合开关发现灯L1较亮，则通过L1的电流______（选填“大于”“等于”或“小于”）通过L2的电流；如图2所示的电路，闭合开关发现电流表A1和电流表A2的示数相等，造成这种现象的原因是______。
【答案】 ①. 等于 ②. L1开路
【解析】
【详解】[1]由图1可知为串联电路，串联电路中电流处处相等，所以则通过L1的电流等于通过L2的电流。
[2]由图2可知为并联电路，A1测干路电流，A2测L2电流，电流表A2有示数，说明所在支路是接通的，干路电流和支路电流相同，所以故障为L1开路。
23. 如图所示是小王家的电能表，它上面的一个数据已经看不清楚了。他关闭家中其他用电器，只让额定功率为600W电饭锅工作，发现电饭锅工作2min，电能表转盘转过60转，则该过程中消耗的电能是________kW·h；这个电能表看不清楚的数据原来标的是________r/(kW-h)。
【答案】 ①. 0.02 ②. 3000
【解析】
【详解】[1]额定功率为600W电饭锅工作2min，该过程中消耗的电能是
[2]此过程中电能表转盘转过60转，则电路中消耗1kW•h的电能时，电能表的转盘转过
因此这个电能表看不清楚的数据原来标的是3000r/（kW•h）。
24. 2023年12月6日，山东华能石岛湾高温气冷堆核电站示范工程正式投产，标志着我国在高温气冷堆核电技术领域已处于全球领先地位。核电站的核能是通过______（选填“核裂变”或“核聚变”）获取的，属于______（选填“可”或“不可”）再生能源。
【答案】 ①. 核裂变 ②. 不可
【解析】
【详解】[1]核裂变和核聚变都能释放能量，核能发电是利用核裂变时放出的核能来发电的。
[2]核能不可能在短期内从自然界得到补充，是不可再生能源。
25. 如图甲所示电路，当闭合开关后，电路正常，两只电压表的指针偏转均如图乙所示，则电源电压是______V，R1两端的电压是______V，如果R1的电阻是12Ω，则通过R2的电流是______A。
【答案】 ①. 7.5 ②. 6 ③. 0.5
【解析】
【详解】[1]由图甲可知电压表V1测R2两端电压，电压表V2测电源电压，由于偏转角度相同，则V1接小量程，V2接大量程，由图乙可知V1示数为1.5V，V2示数为7.5V，所以电源电压为7.5V。
[2] R1两端的电压是
[3]根据串联电路电流处处相等，可知R2的电流是
三、作图与实验题（第26题1分，第27题1分，第28题5分，第29题6分，第30题6分，第31题5分，共24分）
26. 如图所示，雨燕沿虚线方向匀速斜向上飞翔，请画出雨燕所受空气对它的合力F的示意图。（O为重心）
【答案】
【解析】
【详解】雨燕沿虚线方向匀速自由飞翔，处于平衡状态，受到的是平衡力，故雨燕所受重力和空气对它的作用力大小相等、方向相反。重力的方向竖直向下，则空气对它的作用力方向竖直向上，如图所示：
27. 当开关S闭合时条形磁体和电磁铁相互排斥，请在电磁铁的上方画出一条磁感线。
【答案】
【解析】
【详解】由同名磁极相排斥得，螺线管的左端为N极，右端为S极，根据磁体外部磁场方向从N极流向S极作出磁感线，如图所示：
28. 小明看到临沂广播电视塔和它的倒影相映成趣，宛如一支巨大的毛笔在沂河书写琅琊的篇章，如图甲所示。于是他找来一些器材和同学一起探究“平面镜成像时，像的位置、大小与物体的位置、大小的关系”，所用的实验器材有：玻璃板、支架、两支完全相同的蜡烛、方格纸等。
（1）用玻璃板代替平面镜，利用了玻璃板透明的特点，便于______；
（2）如图乙，将玻璃板垂直于水平桌面放置，将点燃的蜡烛A放在玻璃板前，小明拿______（选填“点燃”或“未点燃”）的蜡烛B在玻璃板后移动，发现蜡烛B可以与蜡烛A的像完全重合，说明蜡烛A的像的与蜡烛A的大小是.______的；
（3）改变蜡烛A的位置，再进行两次实验得到像和物体对应的位置如图丙所示，小明发现像和物体的连线与镜面MN垂直，像和物体到镜面MN的距离相等，从而得出像与物体的位置关系。通过上述探究过程，小明终于明白了“相映成趣”的原因是：像与物体关于镜面是______的；
（4）在前面实验的基础上探究像的虚实，拿走蜡烛B，并在蜡烛B的位置放一个光屏，直接观察光屏，发现.______，说明蜡烛通过玻璃板所成的像是虚像。
【答案】 ①. 确定像的位置 ②. 未点燃 ③. 相等 ④. 对称 ⑤. 光屏上不成像
【解析】
【详解】（1）[1]用玻璃板代替平面镜，既能成像又便于透过玻璃板确定像的位置。
（2）[2][3]探究平面镜成像规律时，如图乙所示，先将玻璃板垂直于水平面放置，点燃玻璃板前的蜡烛A，将与蜡烛A相同的、但未点燃的蜡烛B放在玻璃板后并移动至适当位置，在蜡烛A这侧透过玻璃板观察，直到蜡烛B与蜡烛A的像完全重合，说明像与物的大小相等。
（3）[4]如图所示，多次改变蜡烛A距玻璃板的距离，相应移动蜡烛B后总能与A的像完全重合，用笔记录物、像的位置，用刻度尺和笔将A、B所在的位置连接起来，发现像和物的连线与玻璃板垂直，像和物到玻璃板的距离相等；“相映成趣”的原因是：平面镜成像中，物与像关于平面镜对称。
（4）[5]继续探究平面镜成像的虚实，他将光屏放在蜡烛B的位置，由于平面镜所成的像是虚像，光屏不能承接到蜡烛A的像。
29. 小明发现家里的咸鸭蛋咸淡适中、恰到好处，猜想可能和腌制鸭蛋的盐水密度有关，他和小华共同测量家里用来腌制鸭蛋的盐水的密度。
（1）将天平放在水平工作台上，游码移到标尺的______刻度处，观察到指针偏向分度盘的左侧（如图甲所示），应将平衡螺母向______调节，使天平平衡；
（2）调节天平平衡后，进行以下实验操作：
①测量空烧杯的质量m0，天平平衡时，砝码及游码位置如图乙所示，则m0=______g；
②向烧杯中倒入适量盐水，测出烧杯和盐水的总质量m，为55.0g；然后将盐水全部倒入量筒（如图丙所示），读数时视线与凹液面底部______；
③算出盐水的密度ρ=______g/cm³；
（3）小华指出：小明以上测量过程中，烧杯中会残留部分盐水，导致测得的盐水的密度偏______。
【答案】 ①. 零 ②. 右 ③. 32 ④. 相平 ⑤. 1.15 ⑥. 大
【解析】
【详解】（1）[1][2]将天平放在水平工作台上，游码移到标尺的零刻度线处，横梁静止时，指针的位置如图甲所示，为使横梁在水平位置平衡，应将右端的平衡螺母向右端移动。
（2）[3]测量空烧杯的质量m0，天平横梁水平平衡时，砝码及游码位置如图乙，标尺的分度值为0.2g，则空烧杯的质量
m0=20g+10g+2g=32g
[4]向烧杯中倒入适量盐水，测出烧杯和盐水的总质量m1为55g，然后将盐水全部倒入量筒（如图丙），量筒的分值为2mL，读数时视线与凹液面底部相平，量筒中盐水体积
V=20mL=20cm3
量筒中盐水的质量为
m=55g-32g=23g
[5]盐水密度为
（3）[6]将盐水全部倒入量筒的过程中，因烧杯中有盐水的残留，导致测量出的体积偏小，根据密度公式知，这种方法测出的盐水密度值会偏大。
30. 在标准大气压下，做“观察水的沸腾”的实验时，甲、乙、丙三个实验小组的同学分别从图中A、B两套实验装置中任选一套来完成实验。
（1）甲组同学从水温升高到90℃时开始记录数据，以后每隔1min记录一次水的温度，直到水沸腾5min为止，实验数据如表，分析表中的数据可知，甲组同学选择的是___________（A/B）套装置；
（2）乙、丙两组同学都选择了另外一套实验装置，这两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图象如图C所示，得到a、b两种不同图象的原因是：___________不同；
A．水的质量 B．水的初始温度
（3）实验后，甲组的同学对大家提出了这样的疑问：如果不对水加热，能让水重新沸腾吗？老师马上将一杯停止沸腾的水放进能抽气的密闭玻璃罩中，如图D，接通抽气机电源，随着玻璃罩中空气的抽出，热水居然沸腾起来。通过分析，同学们知道了发生此现象的原因是：抽气机抽气时，玻璃罩内的气压减小，水的沸点___________（升高/不变/降低），因此在不加热的情况下，水能重新沸腾；
（4）水沸腾时产生大量气泡，在上升过程中气泡逐渐变___________（填“大”或“小”），直至水面破裂；
（5）如图，将烧瓶内水沸腾时所产生的水蒸气通入试管A中，试管A放在装冷水的容器B内，过一段时间，观察到试管A中产生的现象是越来越多___________（选填“水蒸气”“小水珠”“小冰晶”），同时看到温度计C的示数___________（“降低”或“升高”）。这个实验说明了水蒸气液化时要放出热量。
【答案】 ①. B ②. A ③. 降低 ④. 大 ⑤. 小水珠 ⑥. 升高
【解析】
【详解】（1）[1]如图，A装置烧杯上没有盖，B装置上烧杯有盖，烧杯上加盖，可以增大水上方的气压，使水的沸点升高，由表格数据知，水的沸点的102℃，所以甲同学使用B装置。
（2）[2]由图C知，两组同学所用的水的初温相同，但加热到沸腾的时间不同，则可能是所用水的质量不同，或所用酒精灯的火力不同，在相同时间内放出的热量不同，水吸收的热量不同，故A符合题意，B不符合题意。
故选A。
（3）[3]将热水放在玻璃罩中，抽出空气时，水的温度变化不大，但水上方空气减小，气压变低，水沸腾起来，说明此时水的沸点变低了，所以水的沸点随着气压减小而降低。
（4）[4]液体沸腾前吸收热量，温度不断升高，气泡上升时不断变小；液体沸腾时吸收热量，温度保持不变，气泡上升时不断增大。
（5）[5][6]通入试管A中的水蒸气遇冷就会液化，形成小水珠，附着在试管壁上；水蒸气液化时，要放出热量，冷水吸收热量后温度会升高，所以温度计的示数会升高。
31. 为了探究“电流与电阻的关系”，小明采用了如图甲所示的实物图。实验供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，电源电压恒为4.5V，最大阻值为30Ω的滑动变阻器。
（1）小明选用5Ω的电阻连接完电路后，闭合开关后发现：无论怎么移动滑片，电流表和电压表示数较小且保持不变，原因是______；
（2）重新连接电路后，闭合开关后发现：电流表、电压表指针迅速大角度偏转，并超出测量范围，原因可能是______；
（3）排除故障后，小明依次完成了5Ω、10Ω、15Ω和20Ω电阻的实验并记录数据，根据实验数据在乙图中描点并连线，则图中阴影部分面积表示的物理量是______；
（4）后续实验中，小明接入30Ω的电阻时应将滑片向______端移动（选填“A”或“B”），但是发现无法完成实验，在不改变实验数据的前提下，他需换用最大阻值不小于______的滑动变阻器就能继续完成实验。
【答案】 ①. 滑动变阻器同时接到下面两个接线柱了 ②. 滑动变阻器没有滑到最大阻值处 ③. 定值电阻两端的电压 ④. B ⑤. 37.5
【解析】
【详解】（1）[1]闭合开关后发现，无论怎么移动滑片，电流表和电压表的指针均无偏转，且示数较小，电路为通路，变阻器没有了变阻的作用，则可能的原因是：将变阻器下面的两个接线柱连入电路中。
（2）[2]闭合开关，电流表、电压表指针迅速大角度偏转，并超出测量范围，说明电路中的电流较大，电路中的总电阻减小，可能滑动变阻器没有滑到最大阻值处。
（3）[3]排除故障后，小明根据实验数据在乙图中描点，则阴影部分的面积为IR，根据U=IR可知阴影部分表示电阻两端的电压。
（4）[4]实验中，当换成30Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向B端滑动。
[5]由图丙可知，电阻两端的电压保持
UV=I2R2=0.2A×10Ω=2V
不变，根据串联电路电压的规律，滑动变阻器分得的电压
U滑=U-UV=4.5V-2V=2.5V
滑动变阻器分得的电压为电压表示数的1.25倍，根据分压原理，当接入30Ω电阻时，滑动变阻器连入电路中的电阻为
R滑=1.25×30Ω=37.5Ω
四、计算题（第32题9分，第33题9分，共18分）
32. 为了方便市民出行，临沂市又增加多条公交路线，下图是迷你型绿色环保小型电动公交车，轻巧灵便，其质量为1.6t，车轮与地面接触的总面积为800cm²，该车在水平路面上以15m/s的速度，用时10min，这一过程中公交车发动机的输出功率为45kW，求：（g取10N/kg）
（1）公交车在这段路上行驶的路程；
（2）公交车静止在水平地面上时，对地面的压强；
（3）在这一过程中公交车在水平方向受到的阻力。
【答案】（1）9000m；（2）；（3）3000N
【解析】
【详解】解：（1）公交车行驶的路程
s=vt=15m/s×10×60s=9000m
（2）该汽车静止在水平路面上时，对路面的压力
F压=G=mg=1.6×103kg×10N/kg=1.6×104N
对路面的压强
（3）根据
可得汽车的牵引力
因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，所以，阻力
f=F=3000N
答：（1）公交车在这段路上行驶的路程为9000m；
（2）公交车静止在水平地面上时，对地面的压强为；
（3）在这一过程中公交车在水平方向受到的阻力为3000N。
33. 最近商场出售一种新型电热饭盒，受到家长的青睐，给学生们也带来温暖，图甲是具有高温、低温两档的电热饭盒，R₁、R₂均是发热电阻，高温档电功率为242W，低温档电功率为48.4W。简化电路如图乙所示。求：
（1）R₁的阻值；
（2）使用高温档加热，不计热量损失，将1kg饭菜温度升高24.2℃，需要的时间[饭菜的比热容取3×10³J/（kg•℃）]；
（3）如果实际电压是200V，求低温档工作时的实际功率。
【答案】（1）200Ω；（2）300s；（3）40W
【解析】
【详解】解：(1)开关S接2时，电路为R1的简单电路，电路的总电阻最小，电路的总功率最大，电热饭盒处于高温档，由可得，R₁的阻值
(2)由可得，1kg饭菜温度升高24.2℃吸收的热量
不计热量损失，则饭菜吸收的热量：Q=W=7.26×10⁴J,由此可得所需时间
(3)如果实际电压是200V,低温档工作时的实际功率
答：（1）R1的阻值；
（2）使用高温档加热，不计热量损失，将1kg饭菜温度升高24.2℃，需要的时间300s;
（3）如果实际电压是200V，求低温档工作时的实际功率40W。
时间/min
0
1
2
3
4
5
6
7
8
9
10
11
温度
90
92
94
96
98
100
101
102
102
102
102
102
时间/min
0
1
2
3
4
5
6
7
8
9
10
11
温度
90
92
94
96
98
100
101
102
102
102
102
102
相关试卷
2024年山东省临沂市兰陵县中考一模物理试题（原卷版+解析版）： 这是一份2024年山东省临沂市兰陵县中考一模物理试题（原卷版+解析版），文件包含2024年山东省临沂市兰陵县中考一模物理试题原卷版docx、2024年山东省临沂市兰陵县中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共37页， 欢迎下载使用。
2024年山东省临沂市郯城县中考一模物理试题（原卷版+解析版）： 这是一份2024年山东省临沂市郯城县中考一模物理试题（原卷版+解析版），文件包含2024年山东省临沂市郯城县中考一模物理试题原卷版docx、2024年山东省临沂市郯城县中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共39页， 欢迎下载使用。
2024年山东省临沂市沂水县中考一模物理试题（原卷版+解析版）： 这是一份2024年山东省临沂市沂水县中考一模物理试题（原卷版+解析版），文件包含2024年山东省临沂市沂水县中考一模物理试题原卷版docx、2024年山东省临沂市沂水县中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共36页， 欢迎下载使用。
