2024年广东省深圳市宝安中学（集团）中考三模物理试卷

这是一份2024年广东省深圳市宝安中学（集团）中考三模物理试卷，共8页。试卷主要包含了选择题，作图题，填空题，实验题，计算题，综合能力题等内容，欢迎下载使用。

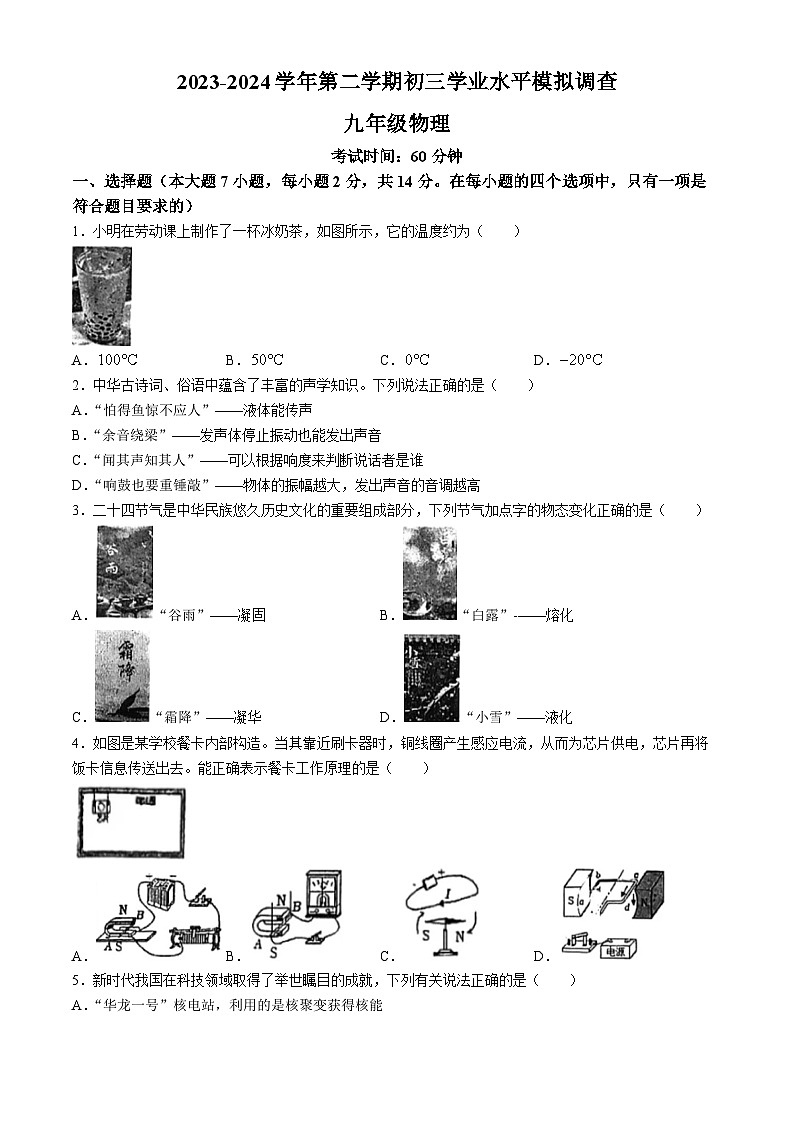

考试时间：60分钟
一、选择题（本大题7小题，每小题2分，共14分。在每小题的四个选项中，只有一项是符合题目要求的）
1．小明在劳动课上制作了一杯冰奶茶，如图所示，它的温度约为（ ）
A．B．C．D．
2．中华古诗词、俗语中蕴含了丰富的声学知识。下列说法正确的是（ ）
A．“怕得鱼惊不应人”——液体能传声
B．“余音绕梁”——发声体停止振动也能发出声音
C．“闻其声知其人”——可以根据响度来判断说话者是谁
D．“响鼓也要重锤敲”——物体的振幅越大，发出声音的音调越高
3．二十四节气是中华民族悠久历史文化的重要组成部分，下列节气加点字的物态变化正确的是（ ）
A．“谷雨”——凝固B．“白露”-——熔化
C．“霜降”——凝华D．“小雪”——液化
4．如图是某学校餐卡内部构造。当其靠近刷卡器时，铜线圈产生感应电流，从而为芯片供电，芯片再将饭卡信息传送出去。能正确表示餐卡工作原理的是（ ）
A．B．C．D．

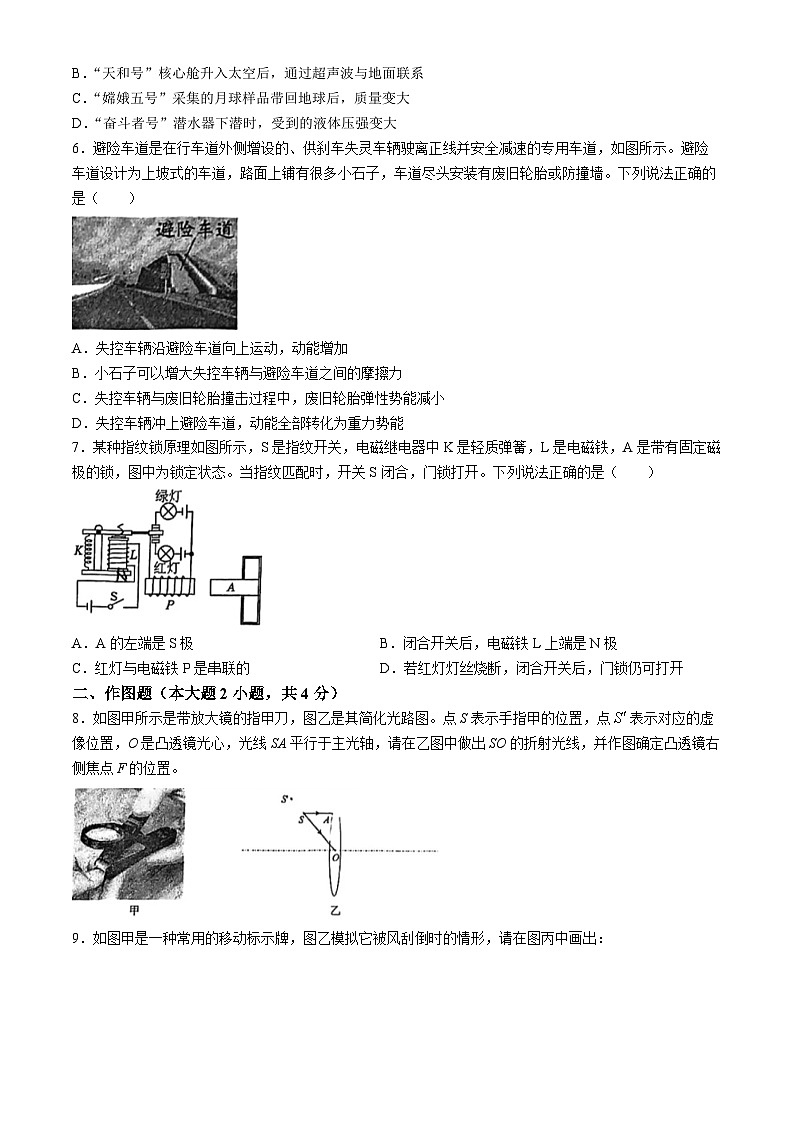

5．新时代我国在科技领域取得了举世瞩目的成就，下列有关说法正确的是（ ）
A．“华龙一号”核电站，利用的是核聚变获得核能
B．“天和号”核心舱升入太空后，通过超声波与地面联系
C．“嫦娥五号”采集的月球样品带回地球后，质量变大
D．“奋斗者号”潜水器下潜时，受到的液体压强变大
6．避险车道是在行车道外侧增设的、供刹车失灵车辆驶离正线并安全减速的专用车道，如图所示。避险车道设计为上坡式的车道，路面上铺有很多小石子，车道尽头安装有废旧轮胎或防撞墙。下列说法正确的是（ ）
A．失控车辆沿避险车道向上运动，动能增加
B．小石子可以增大失控车辆与避险车道之间的摩擦力
C．失控车辆与废旧轮胎撞击过程中，废旧轮胎弹性势能减小
D．失控车辆冲上避险车道，动能全部转化为重力势能
7．某种指纹锁原理如图所示，S是指纹开关，电磁继电器中K是轻质弹簧，L是电磁铁，A是带有固定磁极的锁，图中为锁定状态。当指纹匹配时，开关S闭合，门锁打开。下列说法正确的是（ ）
A．A的左端是S极B．闭合开关后，电磁铁L上端是N极
C．红灯与电磁铁P是串联的D．若红灯灯丝烧断，闭合开关后，门锁仍可打开
二、作图题（本大题2小题，共4分）
8．如图甲所示是带放大镜的指甲刀，图乙是其简化光路图。点S表示手指甲的位置，点表示对应的虚像位置，O是凸透镜光心，光线SA平行于主光轴，请在乙图中做出SO的折射光线，并作图确定凸透镜右侧焦点F的位置。

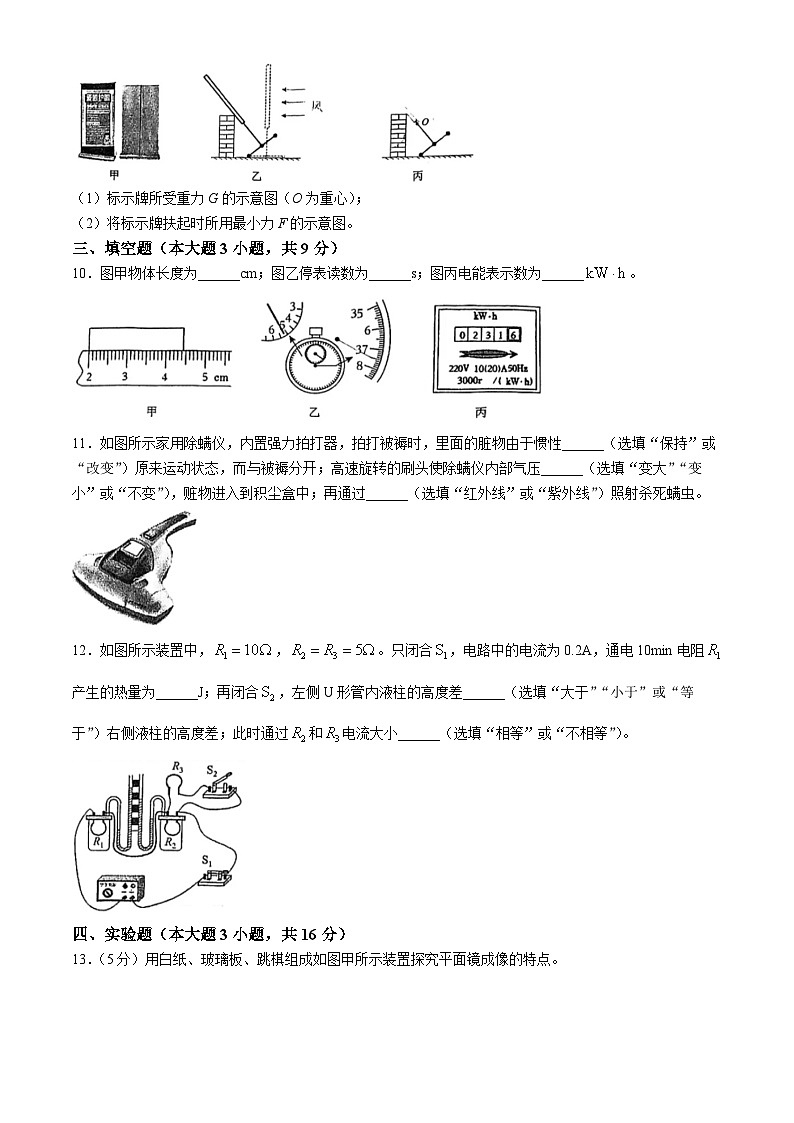

9．如图甲是一种常用的移动标示牌，图乙模拟它被风刮倒时的情形，请在图丙中画出：
（1）标示牌所受重力G的示意图（O为重心）；
（2）将标示牌扶起时所用最小力F的示意图。
三、填空题（本大题3小题，共9分）
10．图甲物体长度为______cm；图乙停表读数为______s；图丙电能表示数为______。
11．如图所示家用除螨仪，内置强力拍打器，拍打被褥时，里面的脏物由于惯性______（选填“保持”或“改变”）原来运动状态，而与被褥分开；高速旋转的刷头使除螨仪内部气压______（选填“变大”“变小”或“不变”），赃物进入到积尘盒中；再通过______（选填“红外线”或“紫外线”）照射杀死螨虫。
12．如图所示装置中，，。只闭合，电路中的电流为0.2A，通电10min电阻产生的热量为______J；再闭合，左侧U形管内液柱的高度差______（选填“大于”“小于”或“等于”）右侧液柱的高度差；此时通过和电流大小______（选填“相等”或“不相等”）。
四、实验题（本大题3小题，共16分）
13．（5分）用白纸、玻璃板、跳棋组成如图甲所示装置探究平面镜成像的特点。
（1）跳棋B和跳棋A的像完全重合说明像和物______。
（2）使用玻璃板而不用镜子做实验的好处是既能看见跳棋A的像，又能看见______。
（3）移去跳棋B，在B的位置上放一光屏，不透过玻璃板，直接观察光屏上有无跳棋的像，这样做的目的是确定像的______（选填“位置”或“虚实”）。
（4）如图乙所示，实验时若棋子M的像偏暗，则下列几种操作中可以使M的像最亮的是______。
A．对着棋子M照射B．对着镜中照射C．直接对着照射
（5）多次实验，收集数据如下表所示，分析数据可以得出的结论是：______。
14．（5分）小明在爸爸的电脑上看到钢筋混凝土梁的结构如图甲所示，于是问爸爸借来一块钢筋样品进行实验。
（1）将天平放在水平工作台上，天平调平时，把游码移到标尺的______处，观察到指针偏向分度盘中央刻度线的右侧，则应将平衡螺母向______调节。
（2）根据图乙、丙所示数据，可得钢筋的密度是______。
（3）某根钢筋与样品材料相同，横截面积为，长为10m，它的质量是______kg。
（4）爸爸介绍：粗细均匀的某种物质单位长度的质量被定义为线密度。若一段钢筋长l，横截面积S，密度，则该钢筋的线密度可表示为：______。
15．（6分）厚膜电阻是一种被广泛应用于高温电子设备中的定值电阻，具有耐高温的特性。为测定某厚膜电阻的阻值大小，设计如下实验。
（1）如图甲所示是某同学正在连接的实物图，此时的一处错误是______，图中滑动变阻器的滑片已调至最大阻值处，请画出最后一根导线。
（2）正确连接并操作后，移动滑动变阻器滑片，测量并记录的实验数据如上表所示。综合分析表中的实验数据，可知该厚膜电阻的阻值是______。
（3）查阅资料发现：该厚膜电阻材料为导电金属陶瓷，滑动变阻器金属丝材料为镍铬合金丝，两种材料电阻随温度变化图像如图乙所示。保持滑片位置不变，开关闭合一段时间后，电表示数变化情况是：电流表示数______，电压表示数______。（以上两空均选填“变大”、“变小”或“不变”）
（4）将滑动变阻器的滑片从一端滑到另一端，记录两电表示数并绘制图像如图丙，其中面积表示电压表示数为时厚膜电阻的电功率大小，则此时滑动变阻器的电功率表示为面积______。（选填“”、“”或“”）
五、计算题（本大题2小题，共15分）
16．（7分）某小区停车场使用升降停车设备（如图），其参数如下表所示。若某汽车质量为1.2t，车轮与停车平台接触的总面积为，g取10N/kg。求：
（1）设备以平均升降速度从下层升至上层，需要的时间；
（2）该汽车对平台的压强；
（3）从上层降至下层，汽车重力做功。
17．（8分）为了应对连日的阴雨，家里新买了一台干衣机（如图甲），其额定电压是220V，额定功率是660W。干衣机某次正常工作，通电50min刚好完成烘干，且衣服总质量减少0.5kg。此过程水的温度和状态变化情况可简化成图乙所示模型，求：【】
（1）烘衣机正常工作时通过的电流；
（2）此次烘干消耗的电能；
（3）若1g的水汽化成同温度的水蒸气需要吸收的热量，求本次烘衣过程水总共吸收的热量。
六、综合能力题（本大题2小题，共12分）
18．（5分）我国的“奋斗者”号载人潜水器最大下潜深度达到10909米，同学们针对潜水艇的制作，开展项目式学习。
【项目设计】项目小组利用硬质塑料瓶制作潜水艇，塑料瓶厚度不计，相邻两舱之间密封不连通，水舱与注射器通过塑料软管相连，推拉注射器活塞可以实现潜水器的浮沉，模型如图甲。
【产品检测】（1）为使潜水艇上浮，小组同学的操作是：______，从而排出水舱内的水，实现上浮。
（2）如图乙所示，潜水艇从B缓慢上浮到A，最终在水面保持静止。请在图丙中画出潜水艇所受浮力随时间变化的大致图像。
（3）若某潜水艇的总体积是，所用材料的总质量是0.5kg，g取10N/kg。则图甲中注射器______（选填“能”或“不能”）替换成规格为100mL的，请说明理由：____________。（假设推拉注射器活塞时，装置内气体体积的变化量与水舱内水的体积变化量相同）
（4）如下为项目小组制定的评价量表：
项目小组对某潜水艇测试时发现：注射器活塞推到最左端时，潜水艇位于水槽底部。根据测试结果，对该潜水艇的浮沉情况评价级别是______。
19．（7分）深圳地区常受台风侵袭，为此小明设计了一台简易风速仪，其工作原理如图甲所示。装有挡风板和滑片P的轻质滑块与轻质弹簧套在滑杆MN上，弹簧左端固定，右端与滑块相连，滑片P可在粗细均匀的电阻丝AB两点间移动。无风时，滑片P在A处，弹簧刚好没有伸缩；有风时，滑块移动。风速仪部分参数如下表所示，弹簧弹力F与弹簧长度改变量x的关系如图乙所示。
测量时保证风垂直吹在挡风板上，不计一切摩擦阻力。根据不同风速下电压表示数计算并查阅资料得到如下表所示信息，表中风压p是指与风向垂直的受风面上单位面积增加的压力（即单位面积受到的风力）。
（1）当风速增大时，电压表示数______，弹簧的弹性势能______。（以上两空均选填“变大”、“变小”或“不变”）
（2）电路中的电流______A。
（3）当电压表示数U为1V时，滑块向左移动______cm，风速仪所测的风级为______级。若将挡风板、滑块和滑片看作一个整体，则挡风板所受风力和弹簧对滑块的弹力是______。
A．一对平衡力B．一对相互作用力C．没有关系的两个力
（4）小明查阅资料后获知该挡风板所受的风力与风速的平方成正比。若保护电阻损坏，将其换成了阻值为的电阻，则与更换电阻前相比，所能测量的最大风速是原本的______倍。实验次数
物距/cm
像距/cm
1
5.21
5.20
2
3.45
3.45
3
6.22
6.22
实验
电压U/V
电流I/A
电阻
1
4.9
0.1
49
2
9.6
0.2
48
3
12
0.24
***型升降停车设备相关参数
汽车最大质量
2500kg
平均升降速度
4m/min
升降高度
2m
自制潜水艇评价量表
级别
内容
优秀
合格
待改进
功能仓分区设计
生活舱和水舱独立分开，生活舱不进水，且生活舱较大
生活舱和水舱独立分开，生活舱不进水
生活舱和水舱未独立分开
浮沉情况
潜水艇能顺利实现下潜、上浮、悬浮、漂浮
潜水艇能下潜、上浮、悬浮、漂浮，但较困难
潜水艇不能实现下潜、上浮、漂浮
挡风板面积
电阻丝AB
长度20cm
阻值
电源电压
6V
保护电阻
电压表量程
0~3V
风级
一级
二级
三级
四级
五级
六级
风速v（m/s）
0.3~1.5
1.6~3.3
3.4~5.4
5.5~7.9
8.0~10.7
10.8~13.8
风压p（Pa）
0.055~1.4
1.6~6.8
7.2~18
18.9~39
40~72
72.9~119
