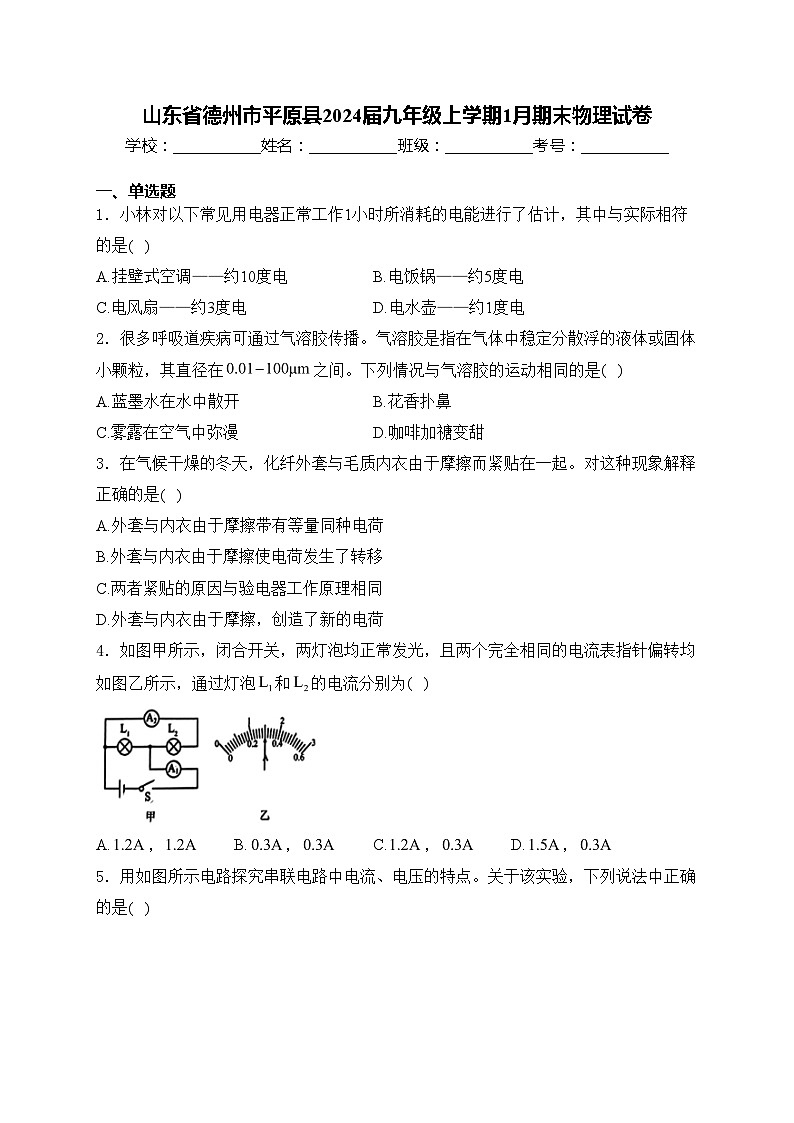

山东省德州市平原县2024届九年级上学期1月期末物理试卷(含答案)

这是一份山东省德州市平原县2024届九年级上学期1月期末物理试卷(含答案)，共19页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．小林对以下常见用电器正常工作1小时所消耗的电能进行了估计，其中与实际相符的是( )
A.挂壁式空调——约10度电B.电饭锅——约5度电
C.电风扇——约3度电D.电水壶——约1度电
2．很多呼吸道疾病可通过气溶胶传播。气溶胶是指在气体中稳定分散浮的液体或固体小颗粒，其直径在之间。下列情况与气溶胶的运动相同的是( )
A.蓝墨水在水中散开B.花香扑鼻
C.雾露在空气中弥漫D.咖啡加禟变甜
3．在气候干燥的冬天，化纤外套与毛质内衣由于摩擦而紧贴在一起。对这种现象解释正确的是( )
A.外套与内衣由于摩擦带有等量同种电荷
B.外套与内衣由于摩擦使电荷发生了转移
C.两者紧贴的原因与验电器工作原理相同
D.外套与内衣由于摩擦，创造了新的电荷
4．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡和的电流分别为( )
A.，B.，C.，D.，

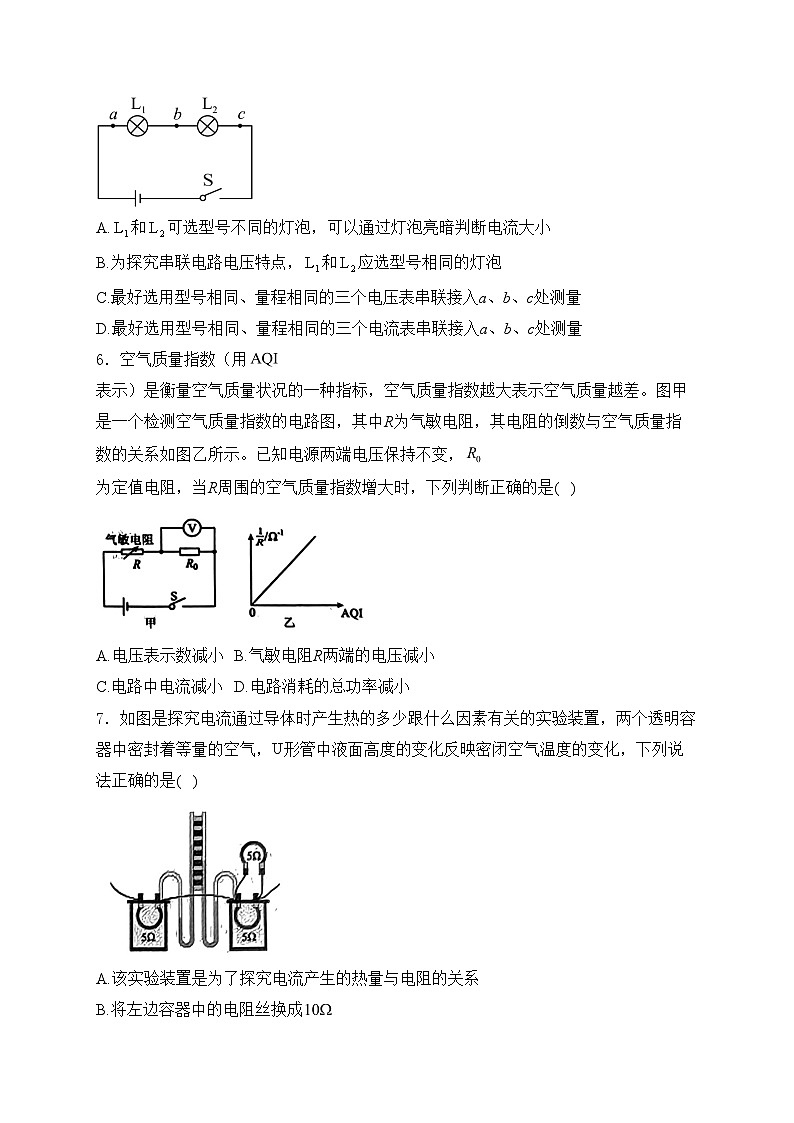

5．用如图所示电路探究串联电路中电流、电压的特点。关于该实验，下列说法中正确的是( )
A.和可选型号不同的灯泡，可以通过灯泡亮暗判断电流大小
B.为探究串联电路电压特点，和应选型号相同的灯泡
C.最好选用型号相同、量程相同的三个电压表串联接入a、b、c处测量
D.最好选用型号相同、量程相同的三个电流表串联接入a、b、c处测量
6．空气质量指数（用表示）是衡量空气质量状况的一种指标，空气质量指数越大表示空气质量越差。图甲是一个检测空气质量指数的电路图，其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示。已知电源两端电压保持不变，为定值电阻，当R周围的空气质量指数增大时，下列判断正确的是( )
A.电压表示数减小B.气敏电阻R两端的电压减小
C.电路中电流减小D.电路消耗的总功率减小
7．如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，下列说法正确的是( )
A.该实验装置是为了探究电流产生的热量与电阻的关系
B.将左边容器中的电阻丝换成的电阻丝后，就可以探究电流产生的热量与电阻的关系
C.通电一段时间后，左侧U形管中液面的高度差比右侧的大
D.该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少

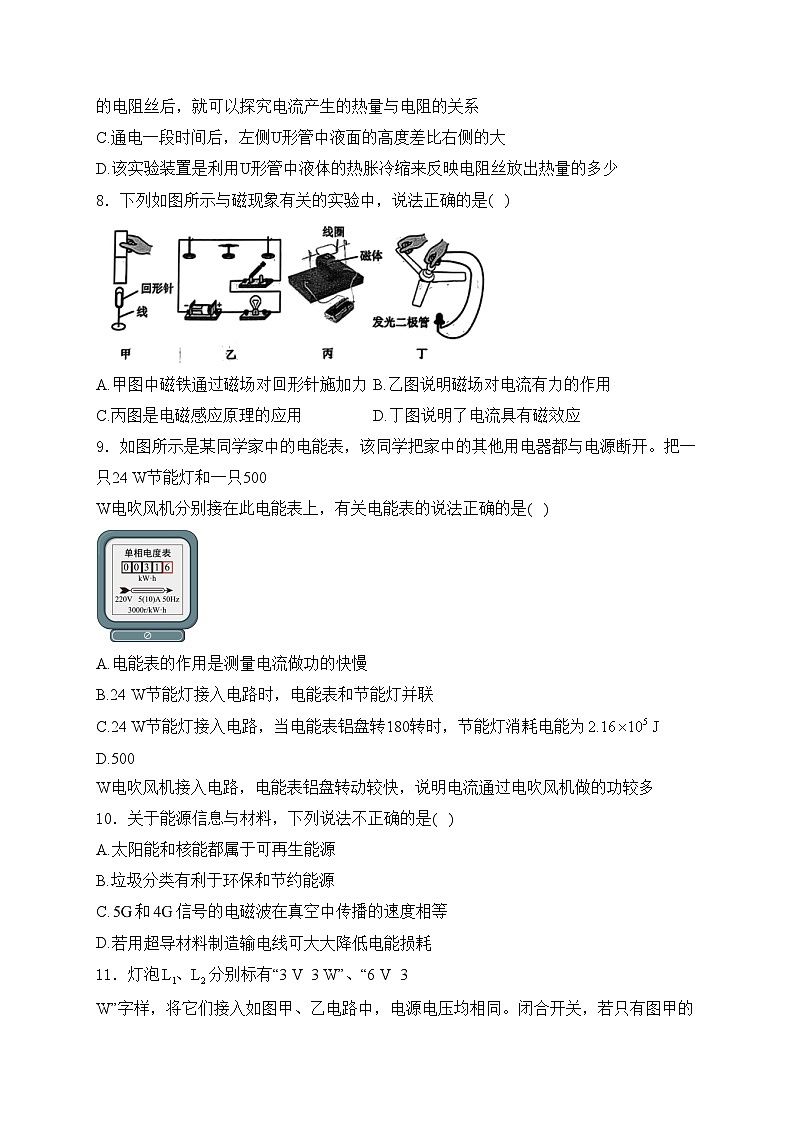

8．下列如图所示与磁现象有关的实验中，说法正确的是( )
A.甲图中磁铁通过磁场对回形针施加力B.乙图说明磁场对电流有力的作用
C.丙图是电磁感应原理的应用D.丁图说明了电流具有磁效应
9．如图所示是某同学家中的电能表，该同学把家中的其他用电器都与电源断开。把一只24 W节能灯和一只500 W电吹风机分别接在此电能表上，有关电能表的说法正确的是( )
A.电能表的作用是测量电流做功的快慢
B.24 W节能灯接入电路时，电能表和节能灯并联
C.24 W节能灯接入电路，当电能表铝盘转180转时，节能灯消耗电能为
D.500 W电吹风机接入电路，电能表铝盘转动较快，说明电流通过电吹风机做的功较多
10．关于能源信息与材料，下列说法不正确的是( )
A.太阳能和核能都属于可再生能源
B.垃圾分类有利于环保和节约能源
C.和信号的电磁波在真空中传播的速度相等
D.若用超导材料制造输电线可大大降低电能损耗
11．灯泡分别标有“3 V 3 W”、“6 V 3 W”字样，将它们接入如图甲、乙电路中，电源电压均相同。闭合开关，若只有图甲的一个灯泡正常发光，其余的灯泡未损坏，（灯丝电阻不变）下列说法不正确的是( )
A.电源电压为3 VB.图甲中与的功率之比为4:1
C.甲、乙图中的电流之比为5:1D.甲、乙图中的功率之比为5:4
12．如图甲是一款智能控温抗寒服，抗寒服内有输出电压为的充电宝，为内部电加热模块供电。如图乙所示为其简化电路图，、均为电热丝（阻值不变），抗寒服有低温挡和高温挡两挡，可实现“恒温保暖”或“10秒速热”。下列分析正确的是( )
A.当开关闭合、断开时，抗寒服处于高温挡
B.电阻的阻值是
C.仅增大的阻值，高温挡的功率变大
D.处于低温挡时，通过的电流是
二、填空题
13．如图所示，这是我国古老的医疗技法——刮痧和艾灸。当刮痧板在身体上刮动时，身体会感觉到热，这是通过__________的方式增加身体的内能；艾灸时用艾条熏烤患者的穴位，局部有温热感，这是通过__________的方式使其内能增加的。
14．10月5日，西昌卫星发射中心，长征二号丁运载火箭携遥感三十九号卫星发射成功，如图所示，该火箭发动机使用四氧化二氮和偏二甲肼为燃料，这种燃料具有__________较大的特性，燃烧相同质量的该种燃料，能够将__________能转化为更多的内能，为火箭提供动力。
15．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，保险丝是利用电流的__________（选填“热”或“磁”）效应工作的。乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中__________（选填“乙”或“丙”）保险丝的电阻大，当乙、丙两保险管通过相同的电流时，__________保险丝的热功率更大。
16．如图是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。静电释放器是由__________（选填“导体”与“绝缘体”）制成。除“静电”时，若电流的方向是从“人手”到“静电释放器”，则人体带的是__________电（选填“正”或“负”）。
17．2023年5月28日12时31分，我国自行研制、具有自主知识产权的大型客机圆满完成首个商业航班飞行，正式进入民航市场。客机飞行过程中，飞机驾驶员通过__________和塔台工作人员联络。
18．如图所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，用力将活塞迅速下压，棉花会立即燃烧，该能量转化过程与汽油机的__________冲程相同。
19．如图甲是灯泡L的调光电路图，滑动变器铭牌为“”电源电压，通过灯丝的电流与其两端电压关系如图乙。当S闭合，滑片P在a端时，灯泡L消耗的功率为__________W。滑片P在b端时，灯L中的电流为__________A。当S断开；移动滑片P使灯泡的电流最小时，R和L的电压之比为__________。
三、作图题
20．请用笔画线代替导线，将如图中的开关、电灯和三孔插座接入家庭电路中。
21．如图所示，按照小磁针N极所示方向标出通电螺线管磁感线方向和电源的“+”、“-”极。
四、实验题
22．“水与食用油”是生活中不可缺少的食品。小林在学习了比热容的知识后，猜想水的吸热本领比食用油的吸热本领大，为了验证这一结论，他设计了如下探究实验：
（1）取两个相同的试管，分别装入__________相等、初温相同的水和食用油；
（2）将两支相同的温度计分别正确地插入盛有水和食用油的两个试管内，并将实验装置固定在铁架台上，如图甲所示。打开加热开关，对盛有水和食用油的试管进行加热，加热4分钟，水吸收的热量__________食用油吸收的热量（选填“大于”“等于”或“小于”）；
（3）小林根据实验数据绘制的温度随时间变化的图像如图乙所示，通过分析可知，在相同时间内__________的温度变化大，可得出___________的吸热本领大。
23．小林利用如图甲所示的电路做“探究通过导体的电流与导体两端的电压、导体电阻的关系”的实验。
（1）探究电流与电压的关系，应控制不变的量是__________；
（2）开关S闭合后，将滑动变阻器的滑片P从b端移至a端，电流表和电压表示数变化关系如图乙所示，实验时，电源电压保持不变，当滑片P位于a端时，电流的示数为_____A，根据多次测量数据描绘出电流随电压变化的曲线如图乙所示，小林由图象得出的结论是___________。
24．电与磁之间存在着相互联系，彰显物理现象的对称、统一之美。
（1）如图（1）所示，小林利用干电池、导线和小磁针进行实验。
①通电后小磁针发生偏转，断电后小磁针复位。实验表明__________；
②世界上第一个发现电和磁是有联系的科学家是__________；
（2）小林又将直导线绕成螺线管形状，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。
①通电后观察小磁针的指向及铁屑的排列情况，如图（2）所示。实验结果表明：通电螺线管外部的磁场与__________的磁场相似；
②为了进一步判断通电螺线管的极性与环绕螺线管的电流方向之间的关系，接下来的操作是__________。
25．如图甲是小林用“伏安法”测电阻的实验电路：
（1）请用笔画线代替导线，将图甲中的实物图连接完整（要求：滑动变阻器的滑片向右移动时，电流表示数变大；导线不能交叉）；
（2）电路接通前，滑动变阻器的滑片P应该移至__________端（选填“A”或“B”）；
（3）小林闭合开关后，发现电流表示数为零，电压表示数接近电源电压，则故障可能是：待测电阻发生了__________（选填“开路”或“短路”）；
（4）排除故障后，闭合开关，当滑片P移动到某一位置时，电流表示数如图乙所示，其示数为__________A，此时电压表的示数如图丙所示，其示数为__________V，则可计算出待测电阻__________Ω（结果保留一位小数）。小林同学提出应多次改变滑片P的位置，读出多次实验数据进行计算，这么做的目的是__________；
（5）另一组的小静同学用相同的器材连接电路并进行实验，根据自己的实验数据绘制了如图丁所示的图像。你认为小静在实验操作中出现的问题是：__________。
26．在“测定小灯泡的额定功率”实验中，小林同学用一个电压表、一个电流表、一个开关、电压为的电源，额定电压为的小灯泡和一个标有“”的滑动变阻器，设计了如图所示的电路。
（1）连接好电路，闭合开关，滑动变阻器的滑片向左移动时，电流表示数增大，当电压表的示数为__________V时，小灯泡正常发光，此时电流表示数为，则灯泡的额定功率为__________W。
（2）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：①____________________；②____________________。
五、计算题
27．如图所示电路中，电源电压恒为6 V，灯泡标有“6 V”字样，额定功率字迹不清，灯泡标有“4 V 1.6 W”字样，滑动变阻器的最大阻值为50 Ω，电流表量程为0~0.6 A.闭合开关S、、，滑动变阻器滑片位于最右端时，电流表示数为0.42 A，不考虑灯泡电阻变化.
（1）求灯泡的额定功率.
（2）只闭合开关S，移动滑动变阻器滑片，在确保电路安全的前提下，求电流表示数变化范围.
28．如图所示是某款燃气和电热两种热水器，燃气热水器以天然气为燃料，电热热水器的额定功率为2500W，加热效率为84%。若在燃气热水器中加入15kg、20℃的水，加热水温升高至60℃，消耗天然气。已知水的比热容为，天然气的热值为。求：
（1）水吸收的热量。
（2）该燃气热水器的加热效率。
（3）若使用电热热水器，使15kg、20℃的水温度升高至60℃，需要正常加热的时间。
29．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图.已知电源电压恒定，定值电阻的阻值为，湿敏电阻的阻值随湿度变化的关系图象如图丙所示，当电流表的示数为时，接入电路中的阻值是。在电路安全工作的前提下，求：
（1）电源电压；
（2）当空气的湿度达到时，电压表的示数。
参考答案
1．答案：D
解析：
2．答案：C
解析：气溶胶是指在气体中稳定分散悬浮的液体或固体小颗粒，其直径在0.01一100μm之间，不属于分子，与分子运动无关，属于机械运动。
A.蓝墨水在水中散开是分子无规则运动形成的扩散现象，故A不符合题意；
B.花香扑鼻是花香分子无规则运动形成的扩散现象，故B不符合题意；
C.雾强在空气中弥漫，是大颗粒的运动，属于机械运动，故C符合题意；
D.咖啡加糖变甜是分子无规则运动形成的扩散现象，故D不符合题意。
故选C。
3．答案：B
解析：在气候干燥的冬天，化纤外套与毛质内衣由于摩擦而紧贴在一起，这是摩擦起电的现象，摩擦过程中转移了电荷，使毛衣和外套带了等量的异种电荷电，异种电荷相互吸引，故ACD错误，B正确。
故选B。
4．答案：C
解析：由图甲可知，两个灯泡是并联的，电流表测总电流，电流表测通过灯泡的电流，由于两个电流表的指所指的位置相同，可知它们所用的量程是不同的，两个表的示数之间是5倍的关系，所以根据图乙可知，表的示数为1.5A，表的示数为0.3A，故可知通过灯泡和的电流分别为1.2A，0.3A，故应选C。
5．答案：D
解析：AB.因灯泡的亮暗变化不易观察，所以不能通过灯泡亮暗判断电流的大小；为了使实验结论具有普遍性，应选择不同型号的小灯泡进行实验，故AB错误；
CD.探究串联电路的电流特点时，要用电流表分别测出电路中不同位置的电流，所以要选用电流表，不能用电压表，因为不同量程电流表的分度值不同，准确程度不同，并且不同型号的电流表的灵敏度也不一定相同，所以最好选用型号相同、量程相同的三个电流表测量，故C错误，D正确；
故选D。
6．答案：B
解析：
7．答案：C
解析：A.由于左侧电阻中的电流大于右侧电阻中的电流，在电阻相同的情况下，左侧盒中的电热多，所以左侧U型管中液面高度差打，故A错误；
B.将左侧容器中的电阻丝换成10Ω的电阻丝后，电阻不同，切通过盒中电阻丝的电流也不同，所以不能探究电流产生的热量与电阻的惯性，故B错误；
C.将右边两根电阻丝都放入电路，即可等效成右边2.5Ω的电阻与左边5Ω的电阻串联，通过电流相同，电阻不同，可以探究电流产生的热量与电阻的关系，故C正确；
D.电流通过导体产生的热量的多少不能直接观察，但盒中空气的温度变化导致盒中空气体积的变化，即通过液面高度差的变化来反映，这种研究方法叫转换法，故D错误。
故选C。
8．答案：A
解析：磁体的周围存在磁场，磁场的性质是对放入其中的磁体或磁性物质有力的作用，甲图中磁铁通过磁场对回形针施加力，故A正确。
乙图是奥斯特实验，说明电流的周围存在磁场，故B错误。
丙图说明了磁场对通电导体有力的作用，使得线圈转动，是电动机的原理，故C错误。
丁图中转动扇叶会使发光二极管发光，说明电路中产生了电流，是电磁感应现象，故D错误。
故选A。
9．答案：C
解析：A.电能表测量的是用电器消耗电能的多少，不是快慢，故A错误；
B.家庭电路中节能灯和其它用电器并联，电能表接在干路上与用电器串联，故B错误；
C.电能表铭牌上的3000 r/kW·h表示用电器每消耗1 kW·h的电能，表盘转过3000 r，转动180转消耗的电能为
故C正确；
D.功率是表示做功快慢的物理量，功率大说明做功快，电能表铝盘转动较快，说明电流做功快，而不是做功多，故D错误。
故选C。
10．答案：A
解析：
11．答案：D
解析：由甲电路图可知两灯泡并联，由乙电路图可知两灯泡串联。根据知，两灯泡的电阻分别为
A.甲电路中与并联，并联电路各支路两端电压相等，因图甲的一个灯泡正常发光，其余的灯泡未损坏，则灯泡能正常发光，电源电压
故A正确，不符合题意；
B.甲电路中，则与的功率之比为
故B正确，不符合题意；
C.甲电路中，的电流为
乙电路中，根据串联电路的特点和欧姆定律可得，通过的电流为
则甲、乙图中的电流之比为
故C正确，不符合题意；
D.甲中的电功率
乙中的电功率
甲乙两电路的功率之比为
故D错误，符合题意。
故选D。
12．答案：B
解析：
13．答案：做功；热传递
解析：
14．答案：热值；化学
解析：运载火箭采用偏二甲肼作为火箭的燃料，原因是偏二甲肼具有较高的热值，完全燃烧相同质量的偏二甲肼时，可以释放出更多的热量；
火箭升空时的能量转化，燃料的化学能先转化为内能。
15．答案：热；丙；丙
解析：保险丝是利用电流的热效应工作的，当电流过大时，保险丝产生较多的热量，会自动熔断。
乙、丙两管内保险丝的材料相同，长度相同，粗细不同，则横截面积更小的丙保险丝的电阻大。
当乙、丙两保险管通过相同的电流时，根据焦耳定律可知，丙保险丝在相同时间内产生的热量多，所以丙的热功率更大。
16．答案：导体；正
解析：为了将人体的静电释放掉，则静电释放器应该是导体。
规定正电荷定向移动的方向为电流的方向，电流的方向与负电荷定向移动的方向相反，若电流的方向是从“人手到“静电释放器”，说明电子是从“静电释放器”流向“人手”，人体原来缺少电子，带正电。
17．答案：电磁波
解析：
18．答案：压缩
解析：汽油机的压缩冲程中，活塞压缩汽油和空气的混合物做功，活塞的机械能转化为混合气体的内能，所以与该过程的能量转化与汽油机的压缩冲程相同。
19．答案：0.9；0；2：1
解析：
20．答案：见解析
解析：
21．答案：
解析：小磁针的左端为N极，根据异名磁极相互吸引，通电螺线管的右端为S极，左端为N极，根据在通电螺线管的外部，磁感线是从N极发出回到S极的，据此标出通电螺线管磁感线方向；由安培定则知，电流从通电螺线管的右端流入，故电源的右端为“+”极，左端为“-”极，如下所示：
22．答案：（1）重量；（2）等于；（3）食用油；水
解析：（1）物质吸热的多少与质量、比热容以及温度变化量有关，由控制变量法可知，探究水和食用油的吸热能力，需在两个相同的试管中，分别装入质量相等、初温相同的水和食用油。
（2）因为是使用同一个加热器对水和食用油进行加热，所以在相同时间内，水和食用油吸收的热量相等，所以加热4分钟，水吸收的热量等于食用油吸收的热量。
（3）由图丙可知，在相同时间内，吸收相同的热量，食用油的温度变化大，由可知，食用油的吸热能力弱，水的吸热本领大。
23．答案：（1）电阻；（2）0.6；当导体的电阻不变时，通过导体的电流与导体两端电压成正比
解析：（1）根据控制变量法，探究电流与电压的关系时，应控制电阻不变。
（2）由图甲可知，当滑动变阻器的滑片在端时滑动变阻器接入电路的电阻为零，电路的总电阻最小，由欧姆定律可知电路中的电流最大，根据图乙可知，电流表的示数为0.6A。
由图乙可知，电压增大为原来的几倍，通过的电流也增大为原来的几倍，故得出的结论：在导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
24．答案：（1）通电导线周围有磁场；奥斯特；（2）条形磁体；改变电流方向，再观察小磁针的偏转方向
解析：（1）①通电后小磁针发生偏转，断电后小磁针复位，这说明通电导线的周围存在磁场；
②世界上第一个发现电和磁是有联系的科学家奥斯特；
（2）①通电后观察小磁针的指向及铁屑的排列情况，根据现象可知，通电螺线管外部磁场与条形磁体相似；
②判断通电螺线管的极性与环绕螺线管的电流方向之间有什么关系时，采用的是控制变量法，实验中需要改变电流的方向，观察小磁针的偏转方向是否发生变化：故操作是：对调电源正负极，观察小磁针的指向。
25．答案：（1）见解析；（2）A；（3）开路；（4）0.28；2.6；9.3；减小误差；（5）电压表并联在滑动变阻器两端
解析：（1）滑动变阻器的滑片P向右移动时，电流表示数变大，说明变阻器接入电路的电阻变大，故应将变阻器的右下接线柱连入电路中，如下图所示：
（2）为保护电路，开关闭合前，滑动变阻器的滑片要滑到阻值最大处，即A端；
（3）小明闭合开关后，发现电流表示数为零，电路可能开路，但电压表有示数，则电压表与电源连通，此时电路中的一处故障是待测电阻开路；
（4）其中一次测量电流表和电压表的指针如图乙、丙所示，电流表选用小量程，分度值为0.02A，则电流为0.28A，电压表选用小量程，分度值为0.1V，则电压为2.6V，由欧姆定律可得，此次测得的电阻值；小林同学提出应多次改变滑片P的位置，读出多次实验数据进行计算，这么做的目的是取平均值，减小测量的误差。
（5）图中待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律可知电路的电流变大，根据可得，待测电阻两端的电压变大，由串联电路电压的规律可知，滑动变阻器的电压变小，而图丁所示的图像中电流增大时电压减小，这说明小刚在实验操作中出现的问题是将电压表并联在变阻器两端了
26．答案：（1）3.8；1.52；（2）连接电路时开关是闭合的；滑动变阻器滑片未达到最大阻值处
解析：（1）灯泡的额定电压是3.8V，当电压表的示数等于额定电压3.8V时灯正常发光，灯泡的额定功率
（2）连接实物电路时，为保护电路，注意两点：一是开关要断开；二是滑动变阻器的滑片要移到最大阻值处；实验中，连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，可能连接电路时开关没有断开，可能闭合开关前滑动变阻器的滑片没移到最大阻值处。
27．答案：（1）1.8 W
（2）0.1 A~0.4 A
解析：（1）闭合开关，灯泡与滑动变阻器并联，，灯泡正常发光
通过滑动变阻器的电流
通过灯泡的电流
灯泡的额定功率
（2）只闭合开关S时，灯泡与滑动变阻器串联
灯泡的电阻
灯泡的额定电流
当滑动变阻器接入电路阻值为0时
所以电路中最大电流
当滑动变阻器的电阻时，电路中电流最小
电流表示数变化范围：0.1 A~0.4 A
28．答案：（1）；（2）50%；（3）1200s
解析：（1）
（2）
。
（3）
。
29．答案：（1）12V；（2）10V
解析：（1）
（2）
。
