物理八年级下册7.2 弹力同步测试题

这是一份物理八年级下册7.2 弹力同步测试题，共26页。试卷主要包含了弹力概念，弹簧测力计，弹簧测力计使用和读数，弹簧测力计在力的相互方面的应用等内容，欢迎下载使用。


知识点讲解
1、弹力概念
（1）弹性：物体受力发生形变，失去力又恢复到原来的形状的性质叫弹性；
（2）塑性：物体受力时发生形变，失去力后不能恢复原来形状的性质叫塑性；
（3）弹力：物体由于发生弹性形变而受到的力叫弹力；弹力的大小与弹性形变的大小有关；在弹性限度内，弹性形变越大，弹力越大。
2、弹簧测力计
（1）用途：测量力的大小；
（2）构造：弹簧、指针、刻度盘；
（3）原理：在弹性限度内，弹簧受到的拉力跟弹簧的伸长量成正比。
3、弹簧测力计使用和读数
（1）观察量程、分度值；
（2）观察指针是否指在零刻度；
（3）轻轻来回拉动挂钩几次，防止弹簧卡壳；
（4）测力时，要使弹簧中心的轴线方向跟所测力的方向一致，使指针和外壳无摩擦，弹簧不要靠在刻度板上；
（5）待示数稳定再读数，读数时，视线要与刻度板面垂直。
4、弹簧测力计在力的相互方面的应用
（1）弹簧测力计两边受到的力大小相等。（力的作用是相互的）
典例分析＋变式训练

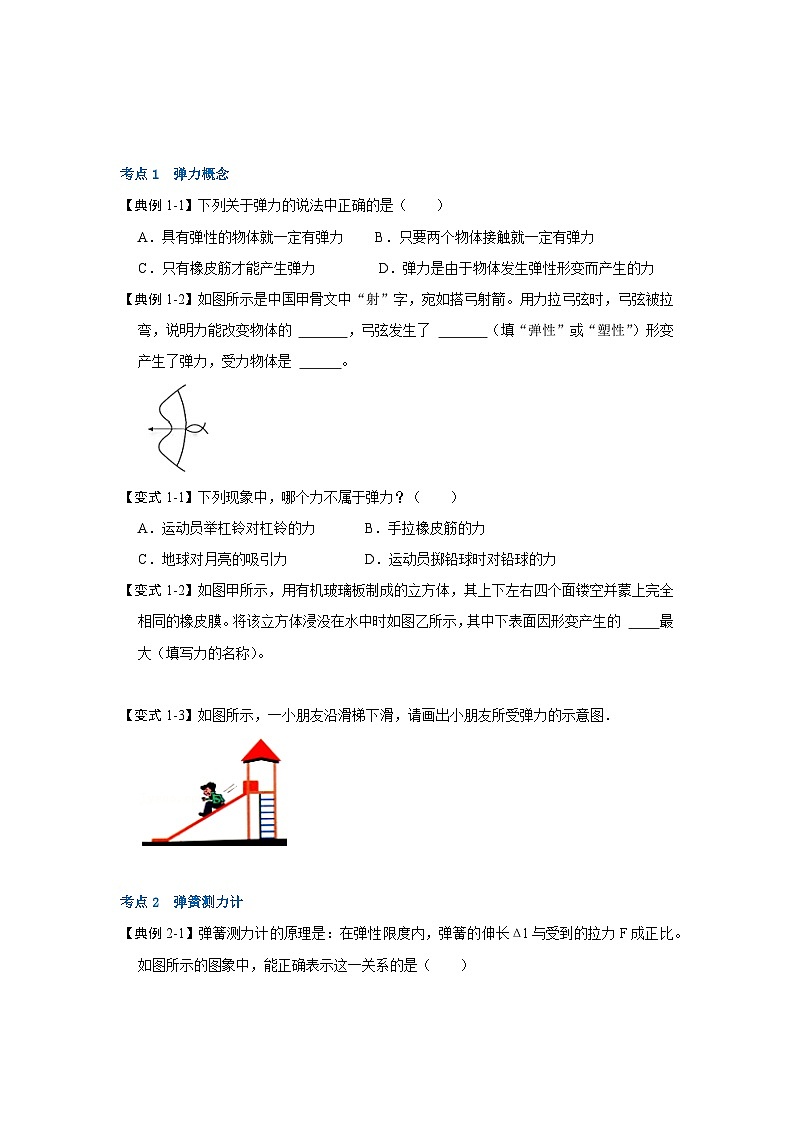

考点1 弹力概念
【典例1-1】下列关于弹力的说法中正确的是（ ）
A．具有弹性的物体就一定有弹力 B．只要两个物体接触就一定有弹力
C．只有橡皮筋才能产生弹力 D．弹力是由于物体发生弹性形变而产生的力
【典例1-2】如图所示是中国甲骨文中“射”字，宛如搭弓射箭。用力拉弓弦时，弓弦被拉弯，说明力能改变物体的 ，弓弦发生了 （填“弹性”或“塑性”）形变产生了弹力，受力物体是 。

【变式1-1】下列现象中，哪个力不属于弹力？（ ）
A．运动员举杠铃对杠铃的力 B．手拉橡皮筋的力
C．地球对月亮的吸引力 D．运动员掷铅球时对铅球的力
【变式1-2】如图甲所示，用有机玻璃板制成的立方体，其上下左右四个面镂空并蒙上完全相同的橡皮膜。将该立方体浸没在水中时如图乙所示，其中下表面因形变产生的 最大（填写力的名称）。
【变式1-3】如图所示，一小朋友沿滑梯下滑，请画出小朋友所受弹力的示意图．
考点2 弹簧测力计
【典例2-1】弹簧测力计的原理是：在弹性限度内，弹簧的伸长Δl与受到的拉力F成正比。如图所示的图象中，能正确表示这一关系的是（ ）
A． B．C．D．
【典例2-2】某实验小组的同学对A、B两根原长都为8cm、粗细不同的橡皮筋进行研究，并做成橡皮筋测力计。将橡皮筋的一端固定，另一端悬挂钩码，如图甲所示，记录橡皮筋受到的拉力大小F和橡皮筋伸长量Δx，根据多组测量数据作出的图线如图乙所示。
（1）橡皮筋下悬挂钩码时，橡皮筋伸长，这说明力的作用效果是改变物体的
。
（2）当在橡皮筋A下悬挂重力为6N的物体时，橡皮筋A的伸长量为 cm。
（3）分别用这两根橡皮筋制成了如图丙所示的两个测力计，它们外壳相同，刻度线分布情况相同，则用橡皮筋 （选填“A”或“B”）制成的测力计测量的精确程度较高。
（4）若将本实验中A、B两根橡皮筋并联起来代替弹簧测力计，能够测量力的最大值为他们用同一小桶分别盛满了两种液体，用A橡皮筋测力计分别测出液体和小桶的总重力，两次橡皮筋测力计的示数及对应液体的密度如表所示，则该密度计的零刻度线应标记在A橡皮筋测力计划度板上 N的位置。（g取10N/kg）
【变式2-1】用橡皮筋、回形针、棉线、小瓶盖、牙膏盒、铁丝、钩码和刻度尺等，做一个如图所示的橡皮筋测力计．下列说法中正确的是（ ）

A．利用相同钩码拉伸橡皮筋标注刻度 B．此测力计的刻度值应该是上大下小
C．所制作的测力计只能测量物体重力 D．不同橡皮筋做的测力计量程都相同
【变式2-2】利用弹簧、钩码、直尺等器材自制了一只弹簧测力计，测出弹簧的伸长量与拉力的数据如表：
在使用弹簧测力计时，要使弹簧测力计内弹簧的伸长方向与所测力的方向在 ，从表中数据可以得出，在弹簧的弹性限度内，弹簧的长度为6cm时，受到的拉力为 。
【变式2-3】某实验小组的同学对A、B两根长度相同、粗细不同的橡皮筋进行研究，并做成橡皮筋测力计。将橡皮筋的一端固定，另一端悬挂钩码，记录橡皮筋受到的拉力大小F和橡皮筋的伸长量Δx，根据多组测量数据作出的图像如图乙所示。
（1）分别用这两根橡皮筋制成测力计，则用橡皮筋B制成的测力计最大能测量 N的拉力，测量同一拉力， 测力计伸长量更长。（选填“A”或“B”）
（2）小强利用橡皮筋A做成的测力计探究重力与质量的关系。得到的数据如表。
分析数据能够得到的结论是 。根据数据描绘的图像如丙图中 所示。（填序号）
（3）小华也用该测力计探究重力与质量的关系，可是测量前忘记调零，指针指在0.2N刻度处，则小华描绘的图线应该是图丙中的图线 。（填序号）
（4）接着小强在秤钩下挂一个容积为100mL、重为0.5N的容器，然后在测力计的某些刻度上标上密度值，就制成了一杆简单而实用的液体密度秤，只要在容器中加100mL的待测液体，就可以直接“称”出该液体的密度，如图丁所示时，该液体的密度值应标为
g/cm3，此“密度秤”的测量范围是0到 g/cm3。
考点3 弹簧测力计使用和读数
【典例3-1】如图所示，小明同学把钩码挂到弹簧秤的挂钩上，下列有关说法错误的是（ ）
A．此弹簧秤的量程为0～5N，示数为5.4N
B．钩码受到的重力与它的质量成正比，其比值为定值
C．称量时挂钩和钩码之间力的作用是相互的
D．称量时弹簧秤中的弹簧在拉力的作用下发生了形变
【典例3-2】如图所示弹簧测力计的示数为 N，弹簧不受拉力时，长度为12cm，当受到4N的拉力时，长度为14cm，若弹簧的长度为16cm时，其所受的拉力为 N。
【变式3-1】关于弹簧测力计的使用方法，下列说法不正确的是（ ）
A．弹簧测力计只能测量重力
B．测量前应该把指针调节到指“0”的位置上
C．测量前要确认指针和弹簧不被外壳卡住
D．所测的力不能超出弹簧测力计的量程
【变式3-2】如图所示，弹簧测力计的量程是0～5N，分度值是 N，所测物重的大小是 N。该物体的质量是 kg。（g取10N/kg）
考点4 弹簧测力计在力的相互方面的应用
【典例4-1】如图所示，弹簧测力计和细线的质量及摩擦均不计，物体所受的重力G＝6N，则弹簧测力计甲和乙的示数分别为（ ）
A．6N、6NB．0、6NC．6N、12ND．6N、0
【典例4-2】如图所示，甲、乙两装置中弹簧测力计和物体的重力都相同，弹簧测力计和细线的重力及摩擦均不计，甲装置中弹簧测力计A的示数为 N，弹簧测力计B的示数为 N。

【变式4-1】如图甲所示，将一根弹力皮筋的一端固定在竖直墙壁上，用50N的水平力拉另一端，弹力皮筋伸长了2cm。改为两手分别拉该弹力皮筋的两端，如图乙所示，该弹力皮筋也伸长了2cm，则左、右手分别用力（ ）
A．50N 0NB．0N 50NC．50N 50ND．25N 25N
【变式4-2】如图所示，物重G1＝5N、G2＝10N，弹簧测力计和细线的重力及一切摩擦均不计，则弹簧测力计A的示数为 N，弹簧测力计B的示数为 N，弹簧测力计C的示数为 N。
巩固训练
一、选择题。
1．（2022•六合区校级开学）下列物体的形变中，不属于弹性形变的是（ ）
A．被拉长的橡皮筋 B．被挤压变形的汽车外壳
C．被拉弯的弓 D．被拉长的弹簧（未超出弹性限度）
2．（2022春•毕节市月考）仔细观察每个弹簧测力计可知，弹簧测力计的刻度都是均匀的。自制弹簧测力计时，量得弹簧原长5cm，当弹簧受到5N的拉力时，弹簧伸长0.5cm，则弹簧受力后长度变为8.5cm时，所受外力的大小应是（ ）
A．70NB．10NC．35ND．20N
3．（2022•沂水县二模）如图所示的测量工具读数正确的是（ ）
A．2.2N
B．39.8s
C．64g
D．6.70cm
4．（2021秋•重庆期末）如图所示，将弹簧测力计A、B的挂钩挂在一起，然后用手水平左右拉弹簧测力计的圆环，使其保持静止状态，当弹簧测力计A的示数为4N时，则弹簧测力计B的示数及右手对弹簧测力计B的拉力大小分别是（ ）
A．8N、4NB．4N、8NC．4N、4ND．0N、8N
二、填空题。
5．（2022春•辽阳期末）如图所示，将钢尺一端固定在桌面上，用手下压另一端，松手后钢尺能恢复原状，说明钢尺发生的是 形变。手指压钢尺的力是由 发生形变产生的。

6．（2022春•木兰县期末）弹簧测力计是测量 的大小的仪器，它的工作原理是在一定范围内，弹簧受到的拉力越大，它的 越长。
7．（2022春•邻水县期末）在弹性范围内，弹簧的伸长量和所受拉力成 。一根弹簧不受任何力时，长度为6cm，如果受到12N的拉力，弹簧的长度为9cm；如果弹簧所受拉力为16N，则弹簧的伸长量为 cm。
8．（2022春•铅山县期末）如图甲是一种握力计，乙是它的表盘，它是用来测 的工具，从物理学的观点来看，它不应该用公斤作单位，而应用 作单位。如指针指在乙图所示位置，则在测握力前还应进行 。
9．（2022春•罗湖区校级期中）小明和小华将一个铁块挂在竖直方向调好零的弹簧测力计的挂勾上，如图所示，则铁块的重力是 N，取下铁块，水平调零后，两人同时用4N的力水平拉此测力计的两端，测力计的示数为 N；若将此测力计一端固定在墙上，另一端用5N的水平力拉它，测力计示数为 N。之所以会出现这样的结果是因为力的作用是 。（所测的力均未超过测力计的弹性限度）
三、作图题。
10．（2022•南京三模）图中，弹簧左端连物块，右端固定在墙面，物块静止在水平地面且受到地面向右的摩擦力，请作出此物块所受弹力的示意图。
四、实验探究题。
11．（2022春•会昌县期末）亲爱的同学，请你运用所学物理知识解答下面的问题。
（1）如图甲所示的弹簧测力计，使用前，要先 ，若直接使用它测量力的大小，则测出的结果比实际值偏 （选填“大”或“小”）。
（2）如图乙所示的弹簧测力计的量程是 N，测得物体的重力是 N。
（3）如图丙（1）所示，圆筒测力计下挂有一重物，其重G为2N，则此测力计的分度值为 N。如果用力F竖直向下拉动挂钩，如图丙（2）所示，则拉力F为 N。
（4）如图丁所示，两同学各用3N的拉力在水平方向上同时向相反的方向拉弹簧测力计，则弹簧测力计的示数为 N。
液体种类
酒精
植物油
橡皮脂制力计的示数/N
2.6
2.7
液体密度ρ/（×103kg•m﹣3）
0.8
0.9
拉力F/N
1
2
3
4
5
6
7
长度L/cm
2.50
2.90
3.30
3.70
4.10
4.50
4.90
伸长量ΔL/cm
0.40
0.80
1.20
1.60
2.00
2.40
2.80
实验次序
1
2
3
4
5
物体质量m/kg
0.05
0.1
0.15
0.2
0.25
所受重力G/N
0.5
1.
1.5
2
2.5
7.2弹力（考点解读）（解析版）
知识导航

知识点讲解
1、弹力概念
（1）弹性：物体受力发生形变，失去力又恢复到原来的形状的性质叫弹性；
（2）塑性：物体受力时发生形变，失去力后不能恢复原来形状的性质叫塑性；
（3）弹力：物体由于发生弹性形变而受到的力叫弹力；弹力的大小与弹性形变的大小有关；在弹性限度内，弹性形变越大，弹力越大。
2、弹簧测力计
（1）用途：测量力的大小；
（2）构造：弹簧、指针、刻度盘；
（3）原理：在弹性限度内，弹簧受到的拉力跟弹簧的伸长量成正比。
3、弹簧测力计使用和读数
（1）观察量程、分度值；
（2）观察指针是否指在零刻度；
（3）轻轻来回拉动挂钩几次，防止弹簧卡壳；
（4）测力时，要使弹簧中心的轴线方向跟所测力的方向一致，使指针和外壳无摩擦，弹簧不要靠在刻度板上；
（5）待示数稳定再读数，读数时，视线要与刻度板面垂直。
4、弹簧测力计在力的相互方面的应用
（1）弹簧测力计两边受到的力大小相等。（力的作用是相互的）
典例分析＋变式训练
考点1 弹力概念
【典例1-1】下列关于弹力的说法中正确的是（ ）
A．具有弹性的物体就一定有弹力 B．只要两个物体接触就一定有弹力
C．只有橡皮筋才能产生弹力 D．弹力是由于物体发生弹性形变而产生的力
【答案】D。
【解答】解：A、具有弹性的物体没有发生弹性形变就没有弹力，故A错误；
B、两个物体接触不一定有弹力产生，物体还必须有相互作用而发生弹性形变。故B错误。
C、只要物体具有弹性，比如弹簧、桌面等在发生弹性形变时都可以产生弹力，故C错误；
D、弹力是由于物体发生弹性形变而产生的力，故D正确。
故选：D。
【典例1-2】如图所示是中国甲骨文中“射”字，宛如搭弓射箭。用力拉弓弦时，弓弦被拉弯，说明力能改变物体的 形状 ，弓弦发生了 弹性 （填“弹性”或“塑性”）形变产生了弹力，受力物体是 箭 。

【答案】形状；弹性；箭。
【解答】解：用力拉弓弦时，在力的作用下弓的形状发生改变，说明力能改变物体的形状；
拉力撤去后，弓弦能恢复原来的形状，说明弓弦发生了弹性形变；
弓弦发生了弹性形变产生了弹力，会对箭施力，则受力物体是箭。
故答案为：形状；弹性；箭。
【变式1-1】下列现象中，哪个力不属于弹力？（ ）
A．运动员举杠铃对杠铃的力 B．手拉橡皮筋的力
C．地球对月亮的吸引力 D．运动员掷铅球时对铅球的力
【答案】C。
【解答】解：
A、运动员对杠铃的支持力是运动员手部肌肉发生弹性形变产生的，属于弹力，故A错误；
B、手拉橡皮筋的力是手部肌肉发生弹性形变产生的，属于弹力，故B错误；
C、地球对月亮的吸引力是万有引力，不属于弹力，故C正确；
D、运动员掷铅球时对铅球的力，属于弹力，故D错误。
故选：C。
【变式1-2】如图甲所示，用有机玻璃板制成的立方体，其上下左右四个面镂空并蒙上完全相同的橡皮膜。将该立方体浸没在水中时如图乙所示，其中下表面因形变产生的 弹力 最大（填写力的名称）。
【答案】弹力。
【解答】解：将该立方体浸没在水中时如图乙所示，其中下表面形变程度最大产生的弹力最大。
故答案为：弹力。
【变式1-3】如图所示，一小朋友沿滑梯下滑，请画出小朋友所受弹力的示意图．
【解答】解：小朋友所受的弹力是接触面对小朋友产生的垂直于斜面向上的力，因此弹力的作用点在接触面上，即物体与接触面的中点，据此画图，如图所示：
考点2 弹簧测力计
【典例2-1】弹簧测力计的原理是：在弹性限度内，弹簧的伸长Δl与受到的拉力F成正比。如图所示的图象中，能正确表示这一关系的是（ ）
A． B．C．D．
【答案】B。
【解答】解：已知在弹性限度内弹簧的伸长量与所受的拉力成正比，由数学知识可知，弹簧的伸长量ΔL与受到的拉力F的图像为一条过原点的直线，故B正确，ACD错误。
故选：B。
【典例2-2】某实验小组的同学对A、B两根原长都为8cm、粗细不同的橡皮筋进行研究，并做成橡皮筋测力计。将橡皮筋的一端固定，另一端悬挂钩码，如图甲所示，记录橡皮筋受到的拉力大小F和橡皮筋伸长量Δx，根据多组测量数据作出的图线如图乙所示。
（1）橡皮筋下悬挂钩码时，橡皮筋伸长，这说明力的作用效果是改变物体的 改变物体的形状 。
（2）当在橡皮筋A下悬挂重力为6N的物体时，橡皮筋A的伸长量为 12 cm。
（3）分别用这两根橡皮筋制成了如图丙所示的两个测力计，它们外壳相同，刻度线分布情况相同，则用橡皮筋 A （选填“A”或“B”）制成的测力计测量的精确程度较高。
（4）若将本实验中A、B两根橡皮筋并联起来代替弹簧测力计，能够测量力的最大值为他们用同一小桶分别盛满了两种液体，用A橡皮筋测力计分别测出液体和小桶的总重力，两次橡皮筋测力计的示数及对应液体的密度如表所示，则该密度计的零刻度线应标记在A橡皮筋测力计划度板上 1.8 N的位置。（g取10N/kg）
【答案】（1）改变物体的形状；（2）12；（3）A；（4）1.8。
【解答】解：（1）橡皮筋下悬挂钩码时，对橡皮筋产生拉力，橡皮筋会变长，橡皮筋在力的作用下发生了形变，说明力可以改变物体的形状；
（2）由图乙知，A橡皮筋在受到拉力不大于10N的情况下，橡皮筋伸长量Δx与橡皮筋受到的拉力大小F变化关系为一条直线，说明橡皮筋的伸长Δx与受到拉力F成正比关系，即FA＝kAΔx，
由图知，当FA＝5N，ΔxA＝10cm，代入数据得kA＝0.5N/cm，在A橡皮筋上悬挂重力为6N的物体时，橡皮筋A的伸长量为：ΔxA′＝＝＝12cm；
（3）由图乙知，在测量范围为内，如F＝5N时，用橡皮筋A制成的弹簧测力计伸长10cm，而用橡皮筋B制成的弹簧测力计伸长5cm，所以，用橡皮筋A制成的测力计测量精确程度高；
（4）液体的重力为G液＝mg＝ρ液gV，
测量液体密度时，弹簧测力计的示数F＝G液+G桶，
测量酒精时，G桶+0.8×103kg/m3×V×10N/kg＝2.6N①，
测量植物油时，G桶+0.9×103kg/m3×V×10N/kg＝2.7N②，
将①②两式联立，解方程组的G桶＝1.8N，该密度计的零刻度应标记在A橡皮筋测力计刻度板的1.8N位置。
故答案为：（1）改变物体的形状；（2）12；（3）A；（4）1.8。
【变式2-1】用橡皮筋、回形针、棉线、小瓶盖、牙膏盒、铁丝、钩码和刻度尺等，做一个如图所示的橡皮筋测力计．下列说法中正确的是（ ）

A．利用相同钩码拉伸橡皮筋标注刻度 B．此测力计的刻度值应该是上大下小
C．所制作的测力计只能测量物体重力 D．不同橡皮筋做的测力计量程都相同
【答案】A。
【解答】解：A、钩码上标有质量的数值，且每个钩码的质量相同，故可以用钩码拉伸皮筋标注刻度，故A正确；
B、在弹性限度内，橡皮筋的伸长跟受到的拉力成正比，因此测力计的刻度值应该是上小下大，故B错误；
C、所制作的测力计可以测量重力，也可以测量其它力，例如拉力，故C错误；
D、橡皮筋的长短、粗细都影响着测力计的量程，所以不同橡皮筋做的测力计量程不相同，故D错误。
故选：A。
【变式2-2】利用弹簧、钩码、直尺等器材自制了一只弹簧测力计，测出弹簧的伸长量与拉力的数据如表：
在使用弹簧测力计时，要使弹簧测力计内弹簧的伸长方向与所测力的方向在 同一直线上 ，从表中数据可以得出，在弹簧的弹性限度内，弹簧的长度为6cm时，受到的拉力为 9.75 。
【答案】同一直线上；9.75N。
【解答】解：（1）在使用弹簧测力计时，要使弹簧测力计内弹簧的伸长方向与所测力的方向在同一直线上；
（2）由表格数据可知，拉力每增加1N，弹簧伸长0.4cm，则弹簧的原长L0＝2.50cm﹣0.4cm＝2.1cm；
当弹簧长度为6cm时，弹簧的出伸长量为6cm﹣2.1cm＝3.9cm，
此时受到拉力F＝×3.9cm＝9.75N。
故答案为：同一直线上；9.75N。
【变式2-3】某实验小组的同学对A、B两根长度相同、粗细不同的橡皮筋进行研究，并做成橡皮筋测力计。将橡皮筋的一端固定，另一端悬挂钩码，记录橡皮筋受到的拉力大小F和橡皮筋的伸长量Δx，根据多组测量数据作出的图像如图乙所示。
（1）分别用这两根橡皮筋制成测力计，则用橡皮筋B制成的测力计最大能测量 7.5 N的拉力，测量同一拉力， A 测力计伸长量更长。（选填“A”或“B”）
（2）小强利用橡皮筋A做成的测力计探究重力与质量的关系。得到的数据如表。
分析数据能够得到的结论是 物体所受的重力跟它的质量成正比 。根据数据描绘的图像如丙图中 ① 所示。（填序号）
（3）小华也用该测力计探究重力与质量的关系，可是测量前忘记调零，指针指在0.2N刻度处，则小华描绘的图线应该是图丙中的图线 ② 。（填序号）
（4）接着小强在秤钩下挂一个容积为100mL、重为0.5N的容器，然后在测力计的某些刻度上标上密度值，就制成了一杆简单而实用的液体密度秤，只要在容器中加100mL的待测液体，就可以直接“称”出该液体的密度，如图丁所示时，该液体的密度值应标为 1.5 g/cm3，此“密度秤”的测量范围是0到 4.5 g/cm3。
【答案】（1）7.5；A；（2）物体所受的重力跟它的质量成正比；①；（3）②；（4）1.5；4.5。
【解答】解：（1）B在弹性范围内，受到的最大拉力为7.5N，最多伸长15cm，故橡皮筋B制成的测力计，能够测量力的最大值为15N，
测力计是根据在测量范围内，橡皮筋的伸长与受到的接力成正比的原理制成的，由图乙可知，在测量范围内，如F＝5N时，用橡皮筋A制成的测力计伸长20cm，而用橡皮筋B制成的测力计伸长10cm，故A测力计伸长量更长；
（2）从表中数据知：物体的质量增大几倍，物体所受的重力大小也增大几倍，重力大小与质量的比值相等，所以得到结论：物体所受的重力跟它的质量成正比，根据数据描绘的图像如丙图中的①为正比例图像；
（3）另一小组在测量前忘记调零，指针指在 0.2N刻度处，当质量为0时，G不为零，根据重力与质量的关系成正比，则该小组描绘的图线应该是图乙中的图线②；
（4）容器挂在秤钩上，示数为0.5N，容器的重力为0.5N，所以示数0.5N，即密度秤的零刻度；
容器中倒入100mL的待测液体，由图丁科长，示数在2N刻度上，
液体的重力为：G＝2N﹣0.5N＝1.5N，
液体的质量为：m＝＝＝0.15kg，
液体的体积：V＝100mL＝100cm3＝1×10﹣4m3，
液体的密度为：ρ＝＝＝1.5×103kg/m3＝1.5g/cm3。
被测液体的密度值越大，则质量越大，所受重力越大，测力计示数越大，可知，当测力计达到最大拉力时被测液体的密度最大取值，由图丁知，测力计最大时数为F示＝5N，则可知该液体所受重力大小为G液＝F示﹣G容＝5N﹣0.5N＝4.5N，
由G＝mg可知，液体质量m液＝＝＝0.45kg，
液体的体积V＝100mL＝100cm3，
该液体的密度ρ＝＝＝4.5g/cm3，
故答案为：（1）7.5；A；（2）物体所受的重力跟它的质量成正比；①；（3）②；（4）1.5；4.5。
考点3 弹簧测力计使用和读数
【典例3-1】如图所示，小明同学把钩码挂到弹簧秤的挂钩上，下列有关说法错误的是（ ）
A．此弹簧秤的量程为0～5N，示数为5.4N
B．钩码受到的重力与它的质量成正比，其比值为定值
C．称量时挂钩和钩码之间力的作用是相互的
D．称量时弹簧秤中的弹簧在拉力的作用下发生了形变
【答案】A。
【解答】解：A．由图知，在弹簧秤上1N之间有5个小格，一个小格代表0.2N，即弹簧秤的分度值为0.2N．此时的示数为4.6N，故A错误；
B．钩码受到的重力与其质量成正比，其比值为定值，故B正确；
C．称量时挂钩对钩码、钩码对挂钩的作用力是相互的，故C正确；
D．弹簧秤的弹簧在拉力的作用下发生形变，故D正确。
故选：A。
【典例3-2】如图所示弹簧测力计的示数为 3.6 N，弹簧不受拉力时，长度为12cm，当受到4N的拉力时，长度为14cm，若弹簧的长度为16cm时，其所受的拉力为 8 N。
【答案】3.6；8。
【解答】解：（1）由图可知，弹簧测力计的分度值是0.2N，示数为3.6N；
（2）由题知F1＝4N，x1＝14cm﹣12cm＝2cm，x2＝16﹣12m＝4cm，
根据弹簧的伸长量与弹簧所受拉力成正比得：F1：F2＝x1：x2
4N：F2＝2cm：4cm，
解得F2＝8N。
故答案为：3.6；8。
【变式3-1】关于弹簧测力计的使用方法，下列说法不正确的是（ ）
A．弹簧测力计只能测量重力
B．测量前应该把指针调节到指“0”的位置上
C．测量前要确认指针和弹簧不被外壳卡住
D．所测的力不能超出弹簧测力计的量程
【答案】A。
【解答】解：A、弹簧测力计不仅能测量重力，也可以在水平方向或者斜方向上拉动测力计测量物体受到的拉力，故A错误；
B、测量前应该把指针调节到指“0”的位置上，如果指针没有指到“0”的位置上，会导致测量的结果不准确，故B正确；
C、测量前要确认指针和弹簧不被外壳卡住，否则会影响弹簧测力计的正常使用，故C正确；
D、所测的力不能超出弹簧测力计的量程，一旦超过弹簧的弹性限度，弹簧将不能恢复原状，会损坏弹簧测力计，故D正确。
故选：A。
【变式3-2】如图所示，弹簧测力计的量程是0～5N，分度值是 0.2 N，所测物重的大小是 1.6 N。该物体的质量是 0.16 kg。（g取10N/kg）
【答案】0.2；1.6；0.16。
【解答】解：由图可知，弹簧测力计的量程是0～5N，分度值是0.2N，弹簧测力计示数为1.6N，所以物重为1.6N；
该物体的质量是m＝＝＝0.16kg。
故答案为：0.2；1.6；0.16。
考点4 弹簧测力计在力的相互方面的应用
【典例4-1】如图所示，弹簧测力计和细线的质量及摩擦均不计，物体所受的重力G＝6N，则弹簧测力计甲和乙的示数分别为（ ）
A．6N、6NB．0、6NC．6N、12ND．6N、0
【答案】A。
【解答】解：左图中，通过定滑轮改变了拉力的方向，弹簧测力计挂钩受到的拉力F甲＝G＝6N，弹簧测力计甲的读数为6N；
右图中，通过两个定滑轮改变了拉力的方向，弹簧测力计挂钩受到的拉力F乙＝G＝6N，弹簧测力计乙的读数为6N。
故选：A。
【典例4-2】如图所示，甲、乙两装置中弹簧测力计和物体的重力都相同，弹簧测力计和细线的重力及摩擦均不计，甲装置中弹簧测力计A的示数为 4.7 N，弹簧测力计B的示数为 4.7 N。

【答案】4.7；4.7。
【解答】解：由图知，弹簧测力计的分度值为0.1N，示数为4.7N；A弹簧测力计保持静止，说明A弹簧测力计受到向左、向右的拉力都是4.7N，所以物体G的重力是4.7N；同理，B测力计两端受的力都是4.7N，示数也为4.7N。
故答案为：4.7；4.7。
【变式4-1】如图甲所示，将一根弹力皮筋的一端固定在竖直墙壁上，用50N的水平力拉另一端，弹力皮筋伸长了2cm。改为两手分别拉该弹力皮筋的两端，如图乙所示，该弹力皮筋也伸长了2cm，则左、右手分别用力（ ）
A．50N 0NB．0N 50NC．50N 50ND．25N 25N
【答案】C。
【解答】解：甲图中弹力皮筋伸长了2cm，拉力为50N，则墙对弹力皮筋的拉力也为50N；乙图中改为两手分别拉该弹力皮筋的两端，其中一只手跟墙一样起到了固定弹力皮筋的作用，因为弹力皮筋也伸长了2cm，所用拉力也不变，还是50N，所以两只手所用的拉力均为50N。
故选：C。
【变式4-2】如图所示，物重G1＝5N、G2＝10N，弹簧测力计和细线的重力及一切摩擦均不计，则弹簧测力计A的示数为 5 N，弹簧测力计B的示数为 5 N，弹簧测力计C的示数为 5 N。
【答案】5；5；5。
【解答】解：因为物重G1＝5N，所以A弹簧测力计受到向右5N的拉力，测力计静止，向左受到的拉力也是5N，示数也为5N；同理，B测力计两端受的力都是5N，示数也为5N；
C中的弹簧测力计处于平衡状态，受到水平向左的拉力，拉力大小等于G1的重力，为5N，所以示数也为5N。
故答案为：5；5；5。
巩固训练
一、选择题。
1．（2022•六合区校级开学）下列物体的形变中，不属于弹性形变的是（ ）
A．被拉长的橡皮筋 B．被挤压变形的汽车外壳
C．被拉弯的弓 D．被拉长的弹簧（未超出弹性限度）
【答案】B。
【解答】解：A、橡皮筋被拉长，橡皮筋具有弹性，撤去外力能恢复原状，是弹性形变，故A不符合题意；
B、被挤压变形的汽车外壳，撤去外力不能恢复原状，是非弹性形变，故B符合题意；
C、拉弯的弓具有弹性，撤去外力能恢复原状，是弹性形变，故C不符合题意；
D、被拉长的弹簧（未超出弹性限度），撤去外力能恢复原状，是弹性形变，故D不符合题意。
故选：B。
2．（2022春•毕节市月考）仔细观察每个弹簧测力计可知，弹簧测力计的刻度都是均匀的。自制弹簧测力计时，量得弹簧原长5cm，当弹簧受到5N的拉力时，弹簧伸长0.5cm，则弹簧受力后长度变为8.5cm时，所受外力的大小应是（ ）
A．70NB．10NC．35ND．20N
【答案】C。
【解答】解：弹簧原长为5cm，弹簧受力后的长度为8.5cm，则弹簧的伸长量为8.5cm﹣5cm＝3.5cm，又知道弹簧受5N拉力时的伸长量为0.5cm，3.5cm是0.5cm的7倍，所以所受拉力也应该是5N的7倍，因此为35N。
故选：C。
3．（2022•沂水县二模）如图所示的测量工具读数正确的是（ ）
A．2.2N
B．39.8s
C．64g
D．6.70cm
【答案】C。
【解答】解：A．弹簧测力计每一个大格为1N，分为5个小格，每一个小格为0.2N，指针在1N下方的第四个小格，示数为1.8N，故A错误；
B．在停表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“1”和“2”之间，偏向“2”一侧，所以分针指示的时间为1min，且大表盘读0～60s；在停表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在39.8s处，所以秒针指示的时间为39.8s，即停表的读数为t＝1min39.8s＝99.8s，故B错误；
C．称量标尺的每一个大格为1g，分为5个小格，每一个小格为0.2g，游码左边缘在4g右边，所对刻度的值为4g，被测物体的质量为m＝50g+10g+4g＝64g，故C正确；
D．刻度尺上1cm之间有10个小格，分度值为0.1cm＝1mm，物体左侧与4.00刻度线对齐，右侧与6.70cm对齐，所以物体的长度为L＝6.70cm﹣4.00＝2.70cm，故D错误。
故选：C。
4．（2021秋•重庆期末）如图所示，将弹簧测力计A、B的挂钩挂在一起，然后用手水平左右拉弹簧测力计的圆环，使其保持静止状态，当弹簧测力计A的示数为4N时，则弹簧测力计B的示数及右手对弹簧测力计B的拉力大小分别是（ ）
A．8N、4NB．4N、8NC．4N、4ND．0N、8N
【答案】C。
【解答】解：
弹簧测力计A的读数为4N时，说明弹簧测力计A的弹簧受力为4N，由于弹簧测力计A处于静止，受平衡力作用，则左侧手对弹簧测力计的拉力为4N；
弹簧测力计A的弹簧受力大小为4N，由于力的作用是相互的，A弹簧对B弹簧的拉力等于弹簧测力计A的弹簧受力大小，也是4N，即弹簧测力计B的示数为4N；
而两个弹簧测力计整体要处于平衡状态，右手对弹簧测力计B的拉力等于左侧手对弹簧测力计的拉力，也是4N。故只有选项C正确。
故选：C。
二、填空题。
5．（2022春•辽阳期末）如图所示，将钢尺一端固定在桌面上，用手下压另一端，松手后钢尺能恢复原状，说明钢尺发生的是 弹性 形变。手指压钢尺的力是由 手 发生形变产生的。

【答案】弹性；手。
【解答】解：弹性形变指的是物体受力时，发生形变，不受力时恢复形变，故松手后钢尺能恢复原状，说明是钢尺发生的是弹性形变；手指压钢尺的力，手是施力物体，手发生了弹性形变，手要恢复形变，而产生的对尺子的力。
故答案为：弹性；手。
6．（2022春•木兰县期末）弹簧测力计是测量 力 的大小的仪器，它的工作原理是在一定范围内，弹簧受到的拉力越大，它的 伸长 越长。
【答案】力；伸长。
【解答】解：实验室常用弹簧测力计测量力的大小，弹簧测力计的原理是：在一定范围内，弹簧受到的拉力越大，弹簧的伸长就越长。
故答案为：力；伸长。
7．（2022春•邻水县期末）在弹性范围内，弹簧的伸长量和所受拉力成 正比 。一根弹簧不受任何力时，长度为6cm，如果受到12N的拉力，弹簧的长度为9cm；如果弹簧所受拉力为16N，则弹簧的伸长量为 4 cm。
【答案】正比；4。
【解答】解：弹簧测力计的工作原理是：在弹性限度内，弹簧的伸长与拉力成正比；
当弹簧受到的拉力F1＝12N时，弹簧的伸长量ΔL1＝L1﹣L0＝9cm﹣6cm＝3cm，
当弹簧受到的拉力F2＝16N时，弹簧的伸长量ΔL2，
因在弹性限度内，弹簧的伸长与拉力成正比，
所以，即，
解得：ΔL2＝4cm。
故答案为：正比；4。
8．（2022春•铅山县期末）如图甲是一种握力计，乙是它的表盘，它是用来测 力 的工具，从物理学的观点来看，它不应该用公斤作单位，而应用 牛顿 作单位。如指针指在乙图所示位置，则在测握力前还应进行 调零 。
【答案】力；牛顿；调零。
【解答】解：已知此工具叫握力计，所以它是用来测力的工具；
力的基本单位是牛顿，“公斤”也就是千克，是质量的单位，所以握力计应该以牛顿作单位；
由乙图知，指针没有指在“0”的位置，所以使用前要先调零。
故答案为：力；牛顿；调零。
9．（2022春•罗湖区校级期中）小明和小华将一个铁块挂在竖直方向调好零的弹簧测力计的挂勾上，如图所示，则铁块的重力是 4.6 N，取下铁块，水平调零后，两人同时用4N的力水平拉此测力计的两端，测力计的示数为 4 N；若将此测力计一端固定在墙上，另一端用5N的水平力拉它，测力计示数为 5 N。之所以会出现这样的结果是因为力的作用是 相互的 。（所测的力均未超过测力计的弹性限度）
【答案】4.6；4；5；相互的。
【解答】解：（1）由图可知，弹簧测力计的分度值为0.2N，此时所测得铁块的重力为4.6N；
（2）两人同时用4N的力水平拉此测力计的两端，则测力计显示的是一端力的大小，为4N；
若将其一端固定在墙上，另一端用5N的水平力拉它，则与同时拉两侧的效果相同，即示数为5N。造成这一结果是因为力的作用是相互的。
故答案为：4.6；4；5；相互的。
三、作图题。
10．（2022•南京三模）图中，弹簧左端连物块，右端固定在墙面，物块静止在水平地面且受到地面向右的摩擦力，请作出此物块所受弹力的示意图。
【解答】解：图中物块处于静止时，共受四个力的作用：竖直方向上：竖直向下的重力和竖直向上的支持力构成一对平衡力；水平方向上：水平向左的弹力和水平向右的摩擦力构成一对平衡力，故其所受弹力的示意图为：
。
故答案为：见解析。
四、实验探究题。
11．（2022春•会昌县期末）亲爱的同学，请你运用所学物理知识解答下面的问题。
（1）如图甲所示的弹簧测力计，使用前，要先 调零 ，若直接使用它测量力的大小，则测出的结果比实际值偏 大 （选填“大”或“小”）。
（2）如图乙所示的弹簧测力计的量程是 0～5 N，测得物体的重力是 2.8 N。
（3）如图丙（1）所示，圆筒测力计下挂有一重物，其重G为2N，则此测力计的分度值为 0.2 N。如果用力F竖直向下拉动挂钩，如图丙（2）所示，则拉力F为 0.8 N。
（4）如图丁所示，两同学各用3N的拉力在水平方向上同时向相反的方向拉弹簧测力计，则弹簧测力计的示数为 3 N。
【答案】（1）调零；大；（2）0～5；2.8；（3）0.2；0.8；（4）3。
【解答】解：（1）图甲中，弹簧测力计不能直接用来测量力的大小，因为指针没有指在零刻度线上，需要调零；若直接测力，所测力的结果比实际值偏大；
（2）图乙中，弹簧测力计的最大刻度值是5N，量程为0～5N；每1N分成5等份，分度值为0.2N，弹簧测力计的示数是2.8N，则物体受到的重力为2.8N；
（3）图丙（1）中，圆筒测力计下挂有一重物，其重G为2N，此时被拉下5个格，此弹簧测力计的分度值为0.2N；
如果用力F竖直向下拉动挂钩，如图丙（2）所示，被拉下2个格，拉力F＝2×0.4N＝0.8N；
（4）图丁中，两同学各用3N的拉力在水平方向上同时向相反的方向拉弹簧测力计，两个拉力在一条直线上且方向相反，所以是一对平衡力，弹簧测力计的示数应以弹簧测力计挂钩一端所受的拉力，所以其示数是3N。
故答案为：（1）调零；大；（2）0～5；2.8；（3）0.2；0.8；（4）3。液体种类
酒精
植物油
橡皮脂制力计的示数/N
2.6
2.7
液体密度ρ/（×103kg•m﹣3）
0.8
0.9
拉力F/N
1
2
3
4
5
6
7
长度L/cm
2.50
2.90
3.30
3.70
4.10
4.50
4.90
伸长量ΔL/cm
0.40
0.80
1.20
1.60
2.00
2.40
2.80
实验次序
1
2
3
4
5
物体质量m/kg
0.05
0.1
0.15
0.2
0.25
所受重力G/N
0.5
1.
1.5
2
2.5
