人教版物理八年级下册期末创新专题精练专题05力学仪器的读数与使用问题(原卷版+解析)

这是一份人教版物理八年级下册期末创新专题精练专题05力学仪器的读数与使用问题(原卷版+解析)，共14页。试卷主要包含了8g/cm3，测量液体密度的仪器叫做密度计等内容，欢迎下载使用。

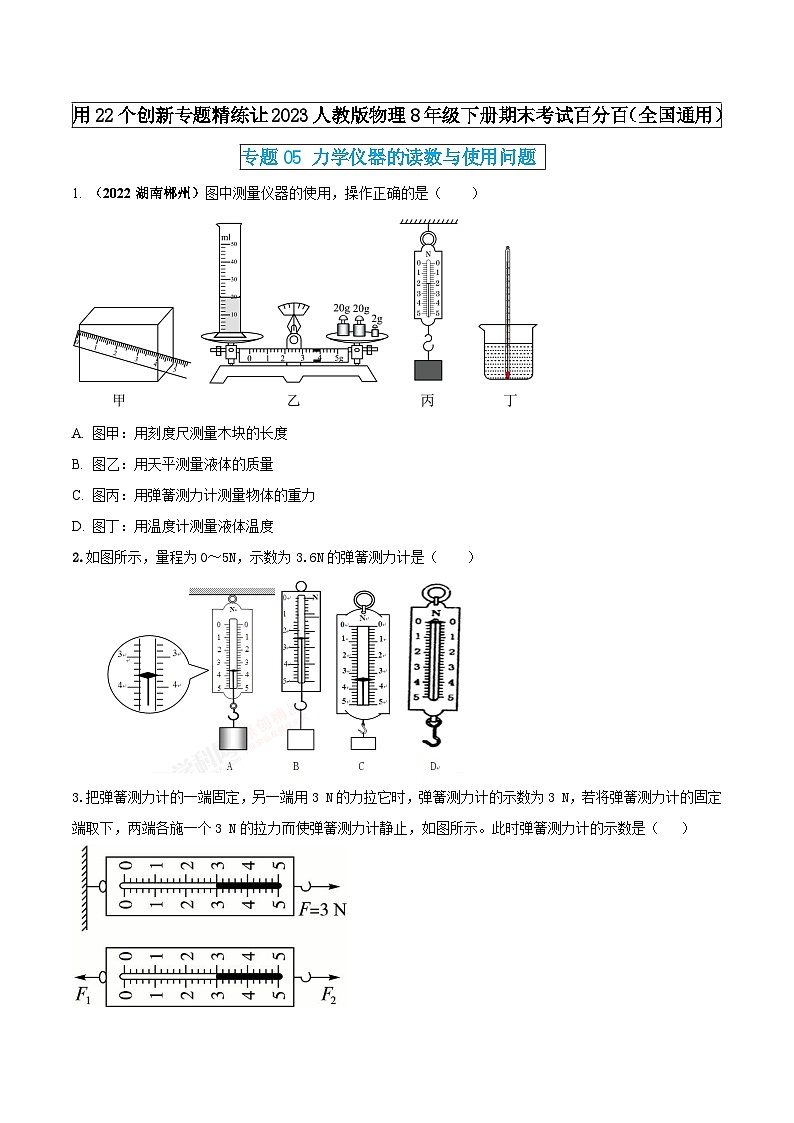

1. （2022湖南郴州）图中测量仪器的使用，操作正确的是（ ）
A. 图甲：用刻度尺测量木块的长度
B. 图乙：用天平测量液体的质量
C. 图丙：用弹簧测力计测量物体的重力
D. 图丁：用温度计测量液体温度
2.如图所示，量程为0～5N，示数为3.6N的弹簧测力计是（ ）

3.把弹簧测力计的一端固定，另一端用3 N的力拉它时，弹簧测力计的示数为3 N，若将弹簧测力计的固定端取下，两端各施一个3 N的拉力而使弹簧测力计静止，如图所示。此时弹簧测力计的示数是（ ）
A.0 B.3 N C.6 N D.无法判断

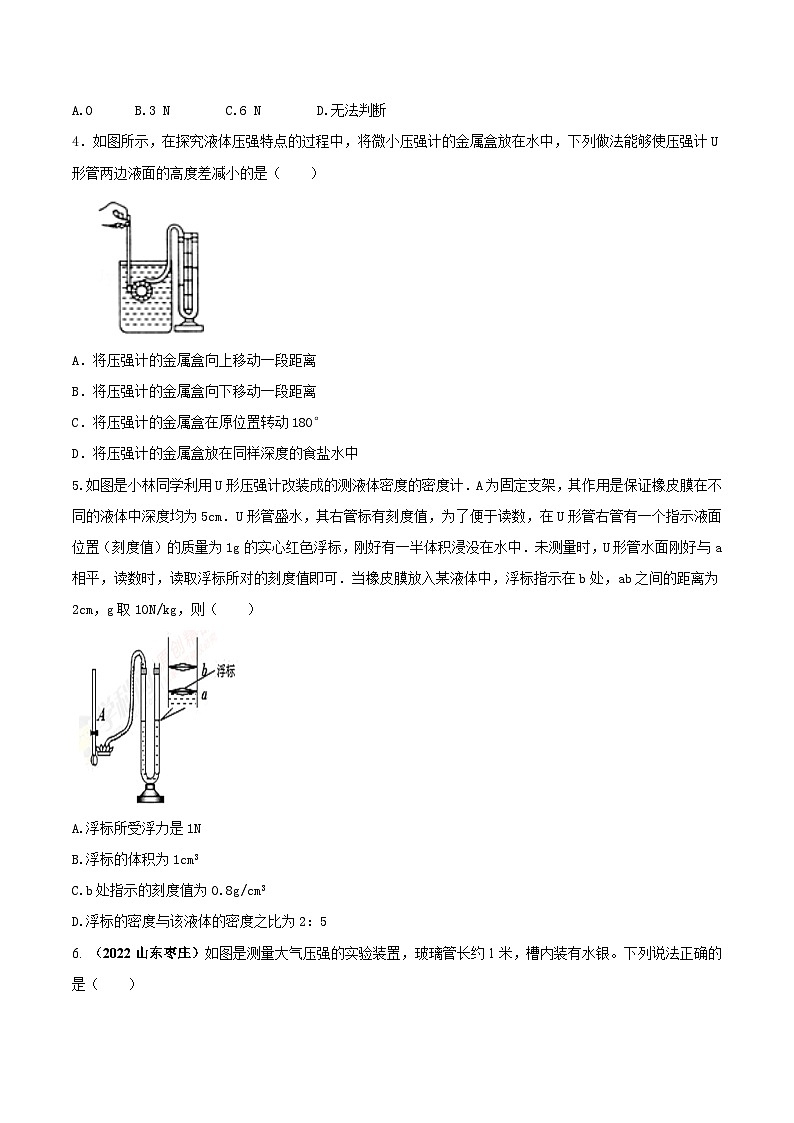

4．如图所示，在探究液体压强特点的过程中，将微小压强计的金属盒放在水中，下列做法能够使压强计U形管两边液面的高度差减小的是（ ）
A．将压强计的金属盒向上移动一段距离
B．将压强计的金属盒向下移动一段距离
C．将压强计的金属盒在原位置转动180°
D．将压强计的金属盒放在同样深度的食盐水中
5.如图是小林同学利用U形压强计改装成的测液体密度的密度计．A为固定支架，其作用是保证橡皮膜在不同的液体中深度均为5cm．U形管盛水，其右管标有刻度值，为了便于读数，在U形管右管有一个指示液面位置（刻度值）的质量为1g的实心红色浮标，刚好有一半体积浸没在水中．未测量时，U形管水面刚好与a相平，读数时，读取浮标所对的刻度值即可．当橡皮膜放入某液体中，浮标指示在b处，ab之间的距离为2cm，g取10N/kg，则（ ）

A.浮标所受浮力是1N
B.浮标的体积为1cm3
C.b处指示的刻度值为0.8g/cm3
D.浮标的密度与该液体的密度之比为2：5

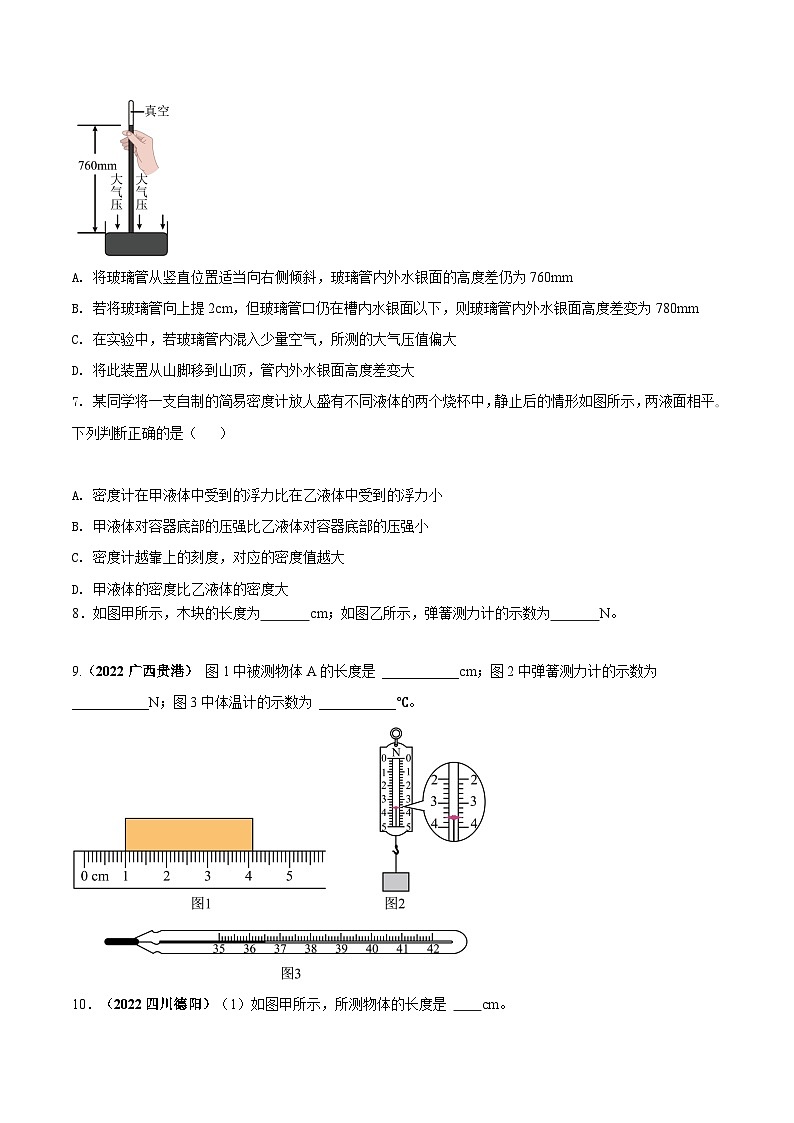

6. （2022山东枣庄）如图是测量大气压强的实验装置，玻璃管长约1米，槽内装有水银。下列说法正确的是（ ）
A. 将玻璃管从竖直位置适当向右侧倾斜，玻璃管内外水银面的高度差仍为760mm
B. 若将玻璃管向上提2cm，但玻璃管口仍在槽内水银面以下，则玻璃管内外水银面高度差变为780mm
C. 在实验中，若玻璃管内混入少量空气，所测的大气压值偏大
D. 将此装置从山脚移到山顶，管内外水银面高度差变大
7. 某同学将一支自制的简易密度计放人盛有不同液体的两个烧杯中，静止后的情形如图所示，两液面相平｡下列判断正确的是（ ）
A. 密度计在甲液体中受到的浮力比在乙液体中受到的浮力小
B. 甲液体对容器底部的压强比乙液体对容器底部的压强小
C. 密度计越靠上的刻度，对应的密度值越大
D. 甲液体的密度比乙液体的密度大
8．如图甲所示，木块的长度为 cm；如图乙所示，弹簧测力计的示数为 N。
9.（2022广西贵港） 图1中被测物体A的长度是 ___________cm；图2中弹簧测力计的示数为 ___________N；图3中体温计的示数为 ___________℃。
10．（2022四川德阳）（1）如图甲所示，所测物体的长度是 cm。
（2）如图乙所示，弹簧测力计的示数为 N。
11.用量筒测得8g煤油的体积如图1所示，煤油的密度为 kg/m3；图2为探究液体内部压强影响因素的装置，选用水和煤油分别进行实验，并使金属盒处于两种液体中的深度相同，则用 进行实验时，U形管两侧液面的高度差h较大；用水进行实验时，为使U形管两侧液面的高度差h减小，应将金属盒向 移动。
12.（2021广西贵港）大山同学在综合实践活动课中自制密度计。他找来一根粗细均匀的木棍，表面涂上蜡，在它的一端绕上适量的金属丝。把这个装置放在水中，静止后在液面所在处刻上刻度，并标上“1.0”；再将这个装置放在煤油中，静止后在液面所在处刻上刻度，并标上“0.8”；最后将此装置放入某种液体中，静止后在液面所在处刻上刻度h，如图所示。把木棍拿出液体后，用刻度尺量出刻度h与刻度“0.8”的距离是3.8cm，刻度“1.0”与刻度“0.8”之间的距离是2.0cm。则h到木棍底部的距离为_______cm，该液体的密度是_______kg/m3。（假设金属丝的体积忽略不计，g取10N/kg，ρ水=1.0×103kg/m3，ρ煤油=0.8×103kg/m3，密度的计算结果小数点后面保留两位小数）
13.在“探究影响液体压强大小的因素”实验中，
已知（a）中装有水，（b）、（c）中装有同种液体盐水。老师用压强计做了如图所示的（a）、（b）、（c）三次实验。比较实验（a）、（b）可知液体压强与液体的 有关；比较实验（b）、（c）可知液体压强与液体的 有关。
14.测量液体密度的仪器叫做密度计。
（1）密度计的外型是一根两端封闭上端有刻度部分粗细均匀的玻璃管（图甲），管的底部封存少许铅粒。这样做目的是使密度计 .密度计另一个特点，刻度由上至下数值逐渐 .
（2）把它插入液体中，待静止后直接读取液面处的刻度值（图乙）.密度计的原理：同一密度计漂浮在不同液体中，所受的重力 ，受到的浮力 自身的重力，所以密度计受到的浮力 ，密度计漂浮在密度越大的液体中，排开液体的体积就越 .

甲 乙
用22个创新专题精练让2023人教版物理8年级下册期末考试百分百（全国通用）
专题05 力学仪器的读数与使用问题
1. （2022湖南郴州）图中测量仪器的使用，操作正确的是（ ）
A. 图甲：用刻度尺测量木块的长度
B. 图乙：用天平测量液体的质量
C. 图丙：用弹簧测力计测量物体的重力
D. 图丁：用温度计测量液体温度
【答案】C
【解析】A．如图甲，刻度尺的刻度没有与被测物对齐，故A错误；
B．如图乙，量筒较细较高，如果直接放到天平上测量质量，容易翻倒，所以量筒不能直接放到天平上测量质量，故B错误；
C．如图丙，用弹簧测力计测量物体的重力时，把弹簧测力计沿竖直方向吊着重物，待重物静止时读出弹簧测力计的示数，由二力平衡等知识可知，弹簧测力计的示数即为物体的重力，故C正确；
D．如图丁，温度计的玻璃泡碰到了杯底，会导致测出的液体温度与真实值相差较大，故D错误。故选C。
2.如图所示，量程为0～5N，示数为3.6N的弹簧测力计是（ ）

【答案】A
【解析】本题考查规格相同的四个弹簧测力计的读数。
A.该测力计量程为0～5N，分度值为0.2N,指针位置读数为3.6N；
B.该测力计量程为0～5N，分度值为0.2N,指针位置读数为2.4N；
C.该测力计量程为0～5N，分度值为0.2N,指针位置读数为3.4N；
D.该测力计量程为0～5N，分度值为0.2N,指针位置读数为0N。
【点拨】要实先弄清楚每个弹簧测力计的量程、分度值，然后观察指针位置再读数。
3.把弹簧测力计的一端固定，另一端用3 N的力拉它时，弹簧测力计的示数为3 N，若将弹簧测力计的固定端取下，两端各施一个3 N的拉力而使弹簧测力计静止，如图所示。此时弹簧测力计的示数是（ ）
A.0 B.3 N C.6 N D.无法判断
【答案】B
【解析】弹簧测力计的示数是指弹簧受到的拉力的大小。所以弹簧测力计的示数仍然为3 N。
4．如图所示，在探究液体压强特点的过程中，将微小压强计的金属盒放在水中，下列做法能够使压强计U形管两边液面的高度差减小的是（ ）
A．将压强计的金属盒向上移动一段距离
B．将压强计的金属盒向下移动一段距离
C．将压强计的金属盒在原位置转动180°
D．将压强计的金属盒放在同样深度的食盐水中
【答案】A
【解析】能够使压强计U形管两边液面的高度差减小，说明微小压强计的金属盒受到的压强减小了。我们知道液体压强与液体密度、深度有关。所以将压强计的金属盒向上移动一段距离没液体深度小，则产生的压强小。
5.如图是小林同学利用U形压强计改装成的测液体密度的密度计．A为固定支架，其作用是保证橡皮膜在不同的液体中深度均为5cm．U形管盛水，其右管标有刻度值，为了便于读数，在U形管右管有一个指示液面位置（刻度值）的质量为1g的实心红色浮标，刚好有一半体积浸没在水中．未测量时，U形管水面刚好与a相平，读数时，读取浮标所对的刻度值即可．当橡皮膜放入某液体中，浮标指示在b处，ab之间的距离为2cm，g取10N/kg，则（ ）

A.浮标所受浮力是1N
B.浮标的体积为1cm3
C.b处指示的刻度值为0.8g/cm3
D.浮标的密度与该液体的密度之比为2：5
【答案】C
【解析】A.浮标所受浮力等于其重力，G=mg= 10-3kg×10N/kg=10-2N
B. F浮=ρ水gv排=10-2N
v排=10-6m3=1cm3
所以浮标的体积大于1cm3
C. 4cm水柱产生的压强等于5cm深某液体产生的压强
ρ水gh=ρ液gH
ρ液=ρ水gh/gH=1g/cm3×4cm/5cm=0.8g/cm3
b处指示的刻度值为0.8g/cm3
D.浮标的密度与该液体的密度之比为2：5
ρ1=m1/v1=1g/2cm3=0.5g/cm3
ρ2=0.8g/cm3
所以ρ1/ρ2=v1=0.5g/cm3：0.8g/cm3=5:8
6. （2022山东枣庄）如图是测量大气压强的实验装置，玻璃管长约1米，槽内装有水银。下列说法正确的是（ ）
A. 将玻璃管从竖直位置适当向右侧倾斜，玻璃管内外水银面的高度差仍为760mm
B. 若将玻璃管向上提2cm，但玻璃管口仍在槽内水银面以下，则玻璃管内外水银面高度差变为780mm
C. 在实验中，若玻璃管内混入少量空气，所测的大气压值偏大
D. 将此装置从山脚移到山顶，管内外水银面高度差变大
【答案】A
【解析】在托里拆利实验中，管内外水银面的高度差是指管内水银面到水银槽中水银面的垂直高度，玻璃管水银上方是真空，所以玻璃管内水银柱的高度由大气压决定。
A．当把玻璃管倾斜时，大气压不变，水银柱产生的压强与大气压强相等，故水银柱的高度不变，所以管内外水银面的高度差不发生变化，仍为760mm，故A正确；
B．向上提起一段距离，管口未离开水银面，水银柱的高度差不变，产生压强始终等于大气压，管内封闭水银柱长度不变， 仍为760mm，故B错误；
C．若玻璃管内混入少量空气，空气也会产生压强，所以大气压支持的水银柱高度会降低，测出的大气压值偏小，故C错误；
D．由于大气压随高度的增加而降低，所以将该装置从山脚移到山顶，玻璃管中水银柱的液面将下降，即玻璃管内外水银面高度差变小，故D错误。故选A。
7. 某同学将一支自制的简易密度计放人盛有不同液体的两个烧杯中，静止后的情形如图所示，两液面相平｡下列判断正确的是（ ）
A. 密度计在甲液体中受到的浮力比在乙液体中受到的浮力小
B. 甲液体对容器底部的压强比乙液体对容器底部的压强小
C. 密度计越靠上的刻度，对应的密度值越大
D. 甲液体的密度比乙液体的密度大
【答案】B
【解析】AD．同一支密度计放在甲、乙两种液体中都漂浮，则F浮乙=F浮丙=G
即：密度计在甲、乙两种液体中受到的浮力都等于密度计的重力G，故A错误；
由图知密度计排开液体的体积V排甲＞V排乙，且F浮甲=F浮乙，根据F浮=ρ液V排g可得则
，故D错误；
B．由图可知两液体液面相平，，甲液体对容器底部压强比乙液体对容器底部的压强小，故B正确；
C．由AD可知，密度计浸入液体的深度越小，说明液体的密度越大，即密度计越靠上的刻度，其相应的密度数值越小，故C错误。
8．如图甲所示，木块的长度为 cm；如图乙所示，弹簧测力计的示数为 N。
【答案】2.25；1.2。
【解析】由图知：
（1）刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；木块左侧与3.00cm对齐，右侧在5.2cm和5.3cm中间，估读为5.25cm，所以木块的长度为L＝5.25cm﹣3.00cm＝2.25cm；
（2）在弹簧测力计上，最大示数是5N，所以其量程为0～5N；1N之间有5个小格，一个小格代表0.2N，即弹簧测力计的分度值为0.2N，指针在“1”后1个小格处，所以弹簧测力计的示数为1.2N。
9.（2022广西贵港） 图1中被测物体A的长度是 ___________cm；图2中弹簧测力计的示数为 ___________N；图3中体温计的示数为 ___________℃。
【答案】 3.10 3.6 36.5
【解析】刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体左侧与1.00cm对齐，右侧与4.10cm对齐，所以物体的长度为
L=4.10cm-1.00cm=3.10cm
弹簧测力计1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N，此时的示数为3.6N。
体温计上1℃之间有10个小格，所以一个小格代表的温度是0.1℃，即此体温计的分度值为0.1℃；此时的温度为36.5℃。
10．（2022四川德阳）（1）如图甲所示，所测物体的长度是 cm。
（2）如图乙所示，弹簧测力计的示数为 N。
【答案】3.10；2.4。
【解析】（1）由图甲可知，刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与0.00cm刻度线对齐，物体右侧与3.1cm刻度线对齐，读作3.10cm，所以物体的长度为：L＝3.10cm；
（2）由图可知，弹簧测力计的分度值为0.2N，其示数为：F＝2N+2×0.2N＝2.4N。
11.用量筒测得8g煤油的体积如图1所示，煤油的密度为 kg/m3；图2为探究液体内部压强影响因素的装置，选用水和煤油分别进行实验，并使金属盒处于两种液体中的深度相同，则用 进行实验时，U形管两侧液面的高度差h较大；用水进行实验时，为使U形管两侧液面的高度差h减小，应将金属盒向 移动。
【答案】0.8×103；水；上
【解析】（1）量筒中煤油的体积是V＝10ml＝10cm3，
煤油的密度：ρ＝＝＝0.8g/cm3＝0.8×103kg/m3。
（2）如图2，探究液体压强跟密度的关系时，将压强计的金属盒先后浸没到甲、乙两杯液体中，使金属盒浸入两种液体中的深度h甲＝h乙，根据公式p＝ρgh可知，U形管中液面高度差大的一定是水。
（3）探究液体压强与液体深度的关系时，金属盒在液体中处于不同深度处，记录U形管两侧的液柱高度差，比较压强大小，根据公式p＝ρgh可知，为使U形管两侧液面的高度差h减小，应将金属盒向上移动。
12.（2021广西贵港）大山同学在综合实践活动课中自制密度计。他找来一根粗细均匀的木棍，表面涂上蜡，在它的一端绕上适量的金属丝。把这个装置放在水中，静止后在液面所在处刻上刻度，并标上“1.0”；再将这个装置放在煤油中，静止后在液面所在处刻上刻度，并标上“0.8”；最后将此装置放入某种液体中，静止后在液面所在处刻上刻度h，如图所示。把木棍拿出液体后，用刻度尺量出刻度h与刻度“0.8”的距离是3.8cm，刻度“1.0”与刻度“0.8”之间的距离是2.0cm。则h到木棍底部的距离为_______cm，该液体的密度是_______kg/m3。（假设金属丝的体积忽略不计，g取10N/kg，ρ水=1.0×103kg/m3，ρ煤油=0.8×103kg/m3，密度的计算结果小数点后面保留两位小数）
【答案】 8；1.18×103
【解析】结合密度计的分度值和液面的位置求解液体的密度即可。
刻度“1.0”与刻度“0.8”之间的距离是2.0cm，说明刻度距离1cm表示的刻度值为 1.0−
刻度h表示的数值是 0.8+3.8×0.1=1.18
因此该液体的密度是1.18×103kg/m3。
密度计在液体中漂浮，受到的浮力等于重力，则密度计在水中与在某液体中受到的浮力大小相等，设密度计的横截面积为S，h到木棍底部的距离为l，则
F浮=0.8×103kg/m3×S×(l+3.8)×10-2m=1.18×103kg/m3×S×l×10-2m
解得 l=8cm
13.在“探究影响液体压强大小的因素”实验中，
已知（a）中装有水，（b）、（c）中装有同种液体盐水。老师用压强计做了如图所示的（a）、（b）、（c）三次实验。比较实验（a）、（b）可知液体压强与液体的 有关；比较实验（b）、（c）可知液体压强与液体的 有关。
【答案】密度 深度
【解析】实验（a）、（b）可知液体种类不同，即密度不等，深度相同产生的压强不同，说明液体压强与密度有关；实验（b）、（c）可知液体种类相同，即密度相等，深度不同产生的压强不同，说明液体压强与深度有关。
14.测量液体密度的仪器叫做密度计。
（1）密度计的外型是一根两端封闭上端有刻度部分粗细均匀的玻璃管（图甲），管的底部封存少许铅粒。这样做目的是使密度计 .密度计另一个特点，刻度由上至下数值逐渐 .
（2）把它插入液体中，待静止后直接读取液面处的刻度值（图乙）.密度计的原理：同一密度计漂浮在不同液体中，所受的重力 ，受到的浮力 自身的重力，所以密度计受到的浮力 ，密度计漂浮在密度越大的液体中，排开液体的体积就越 .

甲 乙
【答案】（1）竖直立在液体中 变大(2) 不变（相同） 等于 不变（相同） 小
【解析】（1）管的底部封存少许铅粒目的是使密度计竖直立在液体中.密度计另一个特点，刻度由上至下数值逐渐变大.原因是重力一定，在不同液体中，排开液体体积不同，若排开体积大，进入的深吗，液体密度小，这样上方刻度就小。
（2）同一密度计漂浮在不同液体中，所受的重力相同，受到的浮力等于自身的重力，所以密度计受到的浮力不变，密度计漂浮在密度越大的液体中，排开液体的体积就越小.
