一．选择题（共13小题）
1．图中的四个透镜实物图，属于凹透镜的是（ ）
A．B．C．D．
2．如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（ ）
A．凹透镜B．凹面镜C．凸透镜D．凸面镜
3．在盛夏的中午阳光强烈时往花草上浇水，常会把叶片烧焦，其原因是（ ）
A．太阳使水温度升高，将叶片烧焦
B．水很快蒸发，使叶片受阳光直射而烧焦
C．水滴使阳光汇聚，将叶片烧焦
D．水滴使花草防晒能力降低，叶片易烧焦
4．小明同学在森林公园游玩时，看到一个丢弃的透明塑料瓶。他想到，如果下雨使得瓶中进了水，就可能会引发森林火灾，于是她捡起瓶子丢进了垃圾筒。下雨使得瓶中进水可能引起火灾的主要原因是（ ）
A．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有会聚作用
B．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有发散作用
C．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有会聚作用
D．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有发散作用
5．现有以下关于凸透镜的说法（ ）
①所有的凸透镜都只有右侧一个焦点；②凸透镜使能够会聚的光线提前会聚；③任何一束光线通过凸透镜后都将会聚于一点；④一个凸透镜的焦距是随时变化的
A．只有①②正确B．只有②正确C．只有③④正确D．只有④正确
6．图中画出了光线通过透镜（图中未画出）的清形，其中是凹透镜的是（ ）
A．aB．b、dC．cD．a、b、d
7．光线经过甲乙两透镜后的折射光线如图所示，则关于两透镜的类型，下列说法正确的是（ ）
A．甲是凸透镜，乙是凹透镜B．甲是凹透镜，乙是凸透镜
C．甲、乙都是凸透镜D．甲、乙都是凹透镜
8．如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后会聚于S1点，则该光学元件一定是（ ）
A．凸透镜B．凹透镜C．凸面镜D．凹面镜
9．关于透镜，下列说法正确的是（ ）
A．凸透镜对光有会聚作用，因此通过凸透镜的光一定会聚在焦点上
B．凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点
C．凸透镜只对平行光有会聚作用
D．平行于主光轴的光，通过凹透镜后一定经过焦点
10．下列关于图中所示光学现象的描述或解释不正确的是（ ）
A．图甲中，凹透镜对光有发散作用
B．图乙中，小孔成像的原理是光的直线传播
C．图丙中，漫反射的光线虽杂乱无章，但是仍遵循光的反射定律
D．图丁中，如果逐渐减小入射角，则折射光线将逐渐远离法线

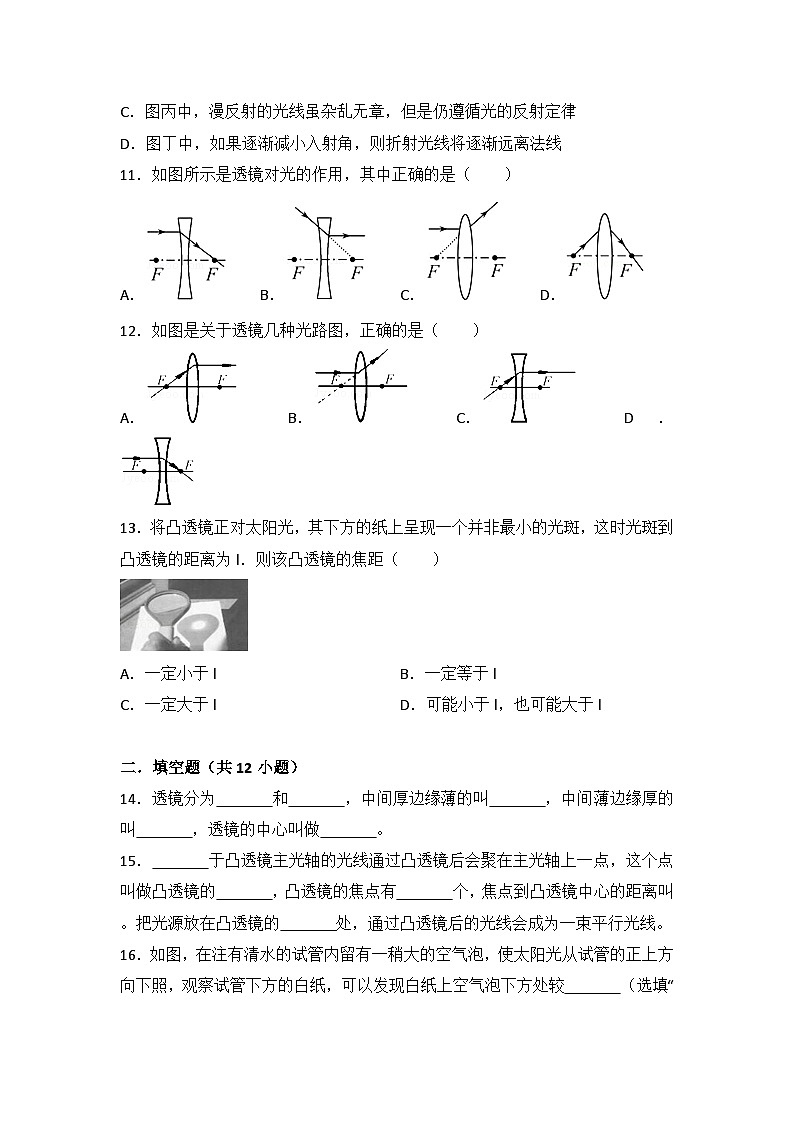

11．如图所示是透镜对光的作用，其中正确的是（ ）
A．B．C．D．
12．如图是关于透镜几种光路图，正确的是（ ）
A．B．C．D．
13．将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l．则该凸透镜的焦距（ ）
A．一定小于lB．一定等于l
C．一定大于lD．可能小于l，也可能大于l

二．填空题（共12小题）
14．透镜分为 和 ，中间厚边缘薄的叫 ，中间薄边缘厚的叫 ，透镜的中心叫做 。
15． 于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的 ，凸透镜的焦点有 个，焦点到凸透镜中心的距离叫 。把光源放在凸透镜的 处，通过凸透镜后的光线会成为一束平行光线。
16．如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上空气泡下方处较 （选填“亮”或“暗”），这是因为太阳光射向空气泡和水如同射向 透镜一样，出射光线会 （选填“发散”或“会聚”）。
17．将一个凸透镜对准太阳光，可在距透镜10cm的地方得到一个最小亮点，这个点叫凸透镜的 ，它是光的 现象造成的。
18．张奶奶家的堆柴屋是用塑料薄膜作屋顶的，如图所示。一个雨过天晴的正午，这个柴屋里的柴草突然着火了，小明和村里的人们一起及时赶到，迅速将火扑灭可谁是纵火犯呢？小明决定当一次侦探，当分析了事故现场后，他一拍脑门说道：“原来是它们!”小明所说的“它们”包括①阳光，② 。②的形状相当于 。
19．夏天，小明的爸爸经常开车带他出外旅游。小明发现爸爸喜欢在烈日下洗车，并认为这样洗车后车身上的水干得快。小明却告诉爸爸这样洗车不好，原因是水滴能形成 镜，对光起 作用，使车漆最上部温度升高，久之，车漆会失去光泽，并且造成色泽不均匀。
20．如图所示，将凸透镜正对着太阳光，前后移动卡片纸，得到一最小、最亮的光点，测得光点到凸透镜光心的距离是 5cm．光点是由凸透镜对光的 作用形成的，凸透镜的焦距是 cm。
21．如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于B点，则是 透镜。
22．在利用太阳光测量凸透镜的焦距时，小华将凸透镜正对阳光，再把一张白纸放在它的下方，如图所示，当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L．你认为凸透镜的焦距f （可能大于/等于/一定小于）距离L．然后小华将凸透镜逐渐远离白纸，如果光斑变大，则凸透镜的焦距f一定 （大于/等于/小于）刚才测得的距离L。
23．如图所示，将一个凸透镜正对太阳，其下方20cm处的白纸上呈现出一个较小的光斑，这个现象提示我们：凸透镜对光有 作用；若将该透镜向纸面再靠近一小段距离的过程中，光斑一直变小，由此可以判断该透镜的焦距一定 20cm（选填“大于”、“等于”或“小于”）。
24．如图所示，一束光线经过一个透镜后相交于主光轴上的A点，取走透镜后，光线相交于B点，则该透镜起到 （会聚/发散）作用，是 透镜。
25．图中画出了光线通过透镜（图中未画出）的情形，其中是凸透镜的是 ；是凹透镜的是 。（填序号）

三．作图题（共4小题）
26．请完成图中光通过透镜后的光路。
27．透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的出射光线如图所示，请在图中通过光路作图标出点光源S的位置。
28．请补充完整通过凹透镜两条光线的光路图（其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴）
29．在图中画出与入射光线对应的折射光线。

八年级上学期《5.1 透镜》参考答案与试题解析

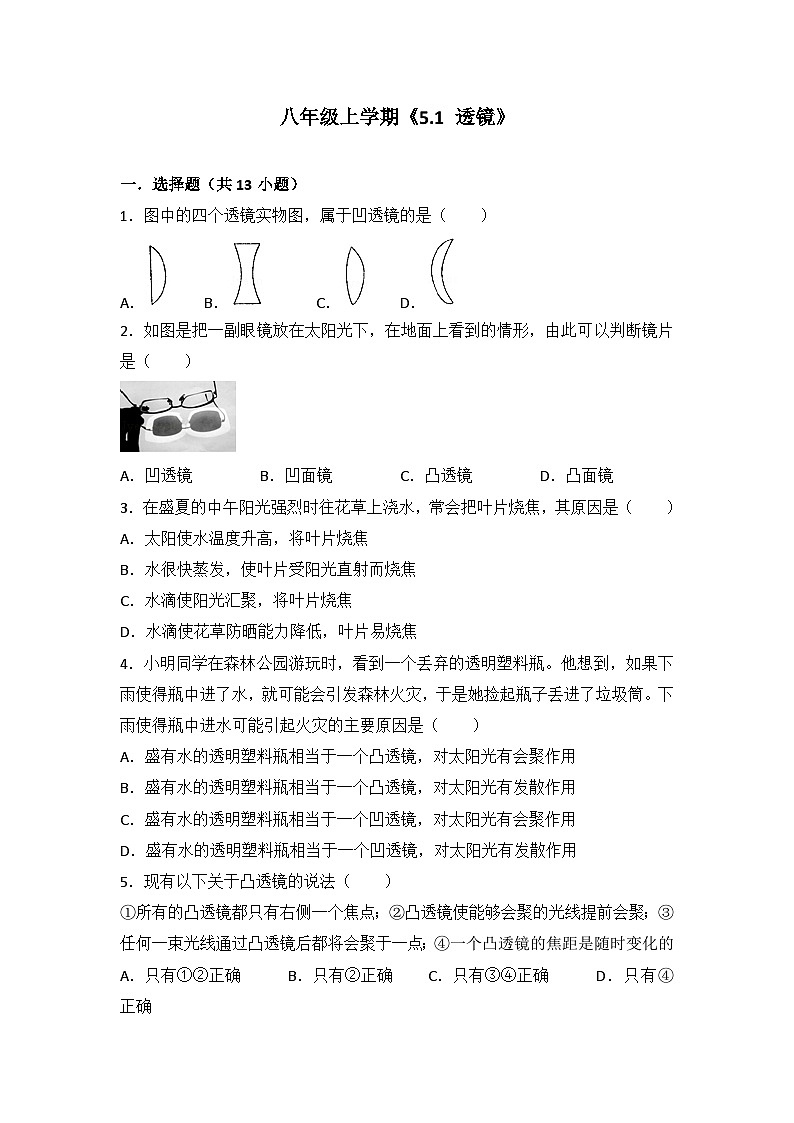

一．选择题（共13小题）
1．图中的四个透镜实物图，属于凹透镜的是（ ）
A．B．C．D．
【分析】中间比边缘厚的透镜是凸透镜，中间比边缘薄的透镜是凹透镜。根据凸透镜和凹透镜定义进行判断。
【解答】解：
A．透镜中间比边缘厚是凸透镜，故选项A不符合题意；
B．透镜中间比边缘薄是凹透镜，故选项B符合题意；
C．透镜中间比边缘厚是凸透镜，故选项C不符合题意；
D．透镜中间比边缘厚是凸透镜，故选项D不符合题意。
故选：B。

2．如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（ ）
A．凹透镜B．凹面镜C．凸透镜D．凸面镜
【分析】凸透镜和凹透镜的区分：
（1）边缘薄、中间厚的凸透镜，边缘厚、中间薄的凹透镜；
（2）对光起会聚作用的是凸透镜，对光起发散作用的是凹透镜；
（3）能成实像的是凸透镜；能起放大作用的是凸透镜。
【解答】解：由图可见，阳光通过眼镜形成的光斑中间较四周暗，对光线起发散作用，因此是凹透镜。
故选：A。

3．在盛夏的中午阳光强烈时往花草上浇水，常会把叶片烧焦，其原因是（ ）
A．太阳使水温度升高，将叶片烧焦
B．水很快蒸发，使叶片受阳光直射而烧焦
C．水滴使阳光汇聚，将叶片烧焦
D．水滴使花草防晒能力降低，叶片易烧焦
【分析】由于表面张力的作用，水在花或者草的叶子表面很容易形成圆形的水滴，而水滴的形状是凸透镜的形状，因此晶莹剔透的水滴就有了凸透镜的性质。
【解答】解：夏日中午，温度比较高，太阳光含有的能量多，在水滴凸透镜的会聚作用下，能量更强，所以很容易就会把叶子烧焦。
故选：C。

4．小明同学在森林公园游玩时，看到一个丢弃的透明塑料瓶。他想到，如果下雨使得瓶中进了水，就可能会引发森林火灾，于是她捡起瓶子丢进了垃圾筒。下雨使得瓶中进水可能引起火灾的主要原因是（ ）
A．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有会聚作用
B．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有发散作用
C．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有会聚作用
D．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有发散作用
【分析】中间厚、边缘薄的透镜叫凸透镜，凸透镜对光线起会聚作用。
【解答】解：盛水的透明塑料瓶相当于一个凸透镜，可以将射来的太阳光会聚在一点上，会聚点的温度比较高，可能会引起火灾。故只有选项A的说法正确。
故选：A。

5．现有以下关于凸透镜的说法（ ）
①所有的凸透镜都只有右侧一个焦点；②凸透镜使能够会聚的光线提前会聚；③任何一束光线通过凸透镜后都将会聚于一点；④一个凸透镜的焦距是随时变化的
A．只有①②正确B．只有②正确C．只有③④正确D．只有④正确
【分析】凸透镜对光线有会聚作用，能使光线的夹角变小。凸透镜使能够会聚的光线提前会聚，但不一定会会聚于一点。
【解答】解：根据凸透镜对光线的作用可知：①凸透镜都有两个焦点；②凸透镜对光有会聚作用，使能够会聚的光线提前会聚；③经过凸透镜的光线相对于入射光线是会聚的，但不一定会聚到一点；④一个凸透镜的焦距是固定不变的。
综上所述①③④是错误的，②是正确的。
故选：B。

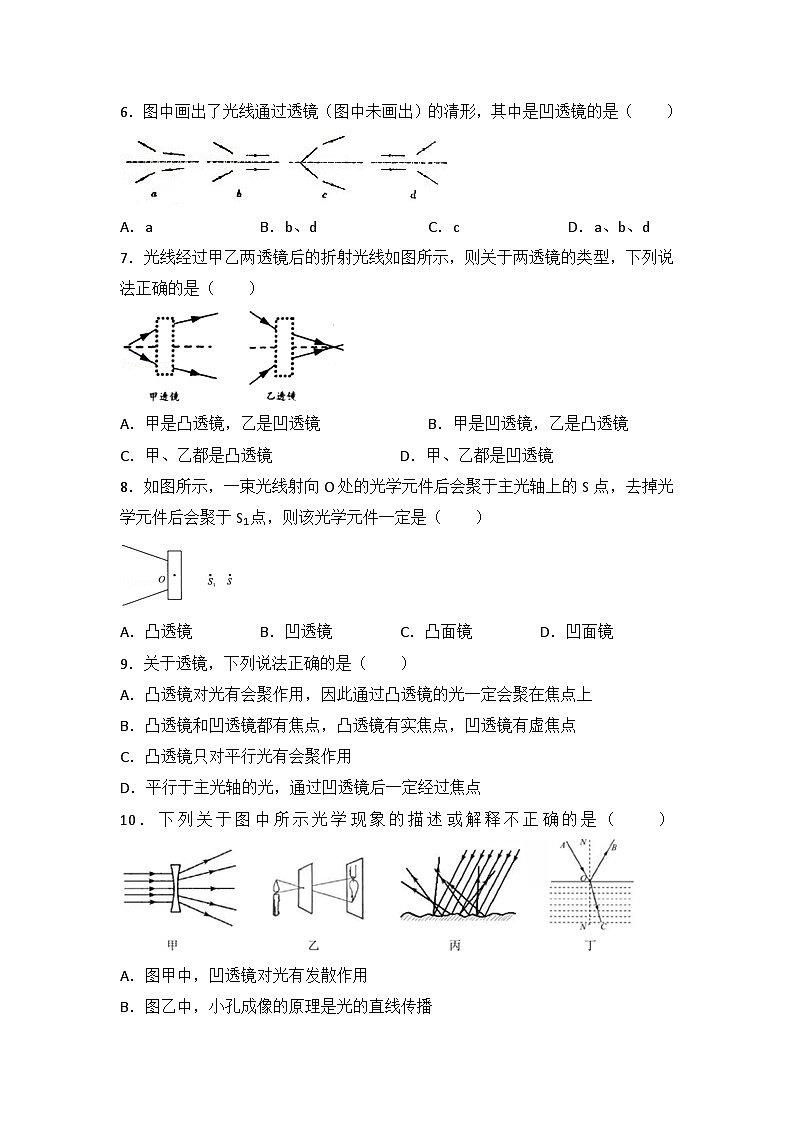

6．图中画出了光线通过透镜（图中未画出）的清形，其中是凹透镜的是（ ）
A．aB．b、dC．cD．a、b、d
【分析】首先要仔细观察入射光线和折射光线的特点，然后再根据凸透镜和凹透镜的光学特点来作出选择。
【解答】解：从四个光线通过透镜的情形可知，a、b、d的折射光线相对于入射光线是发散的，所以都是凹透镜；只有c是凸透镜，且入射光线是从凸透镜的焦点以内发出的，折射光线变得会聚了。
故选：D。

7．光线经过甲乙两透镜后的折射光线如图所示，则关于两透镜的类型，下列说法正确的是（ ）
A．甲是凸透镜，乙是凹透镜B．甲是凹透镜，乙是凸透镜
C．甲、乙都是凸透镜D．甲、乙都是凹透镜
【分析】根据凸透镜和凹透镜对光线的作用分析。凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
【解答】解：光通过甲透镜后折射光线会聚了，因此甲为凸透镜；而光线经过乙之后，折射光线发散了，故乙应为凹透镜。
故选：A。

8．如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后会聚于S1点，则该光学元件一定是（ ）
A．凸透镜B．凹透镜C．凸面镜D．凹面镜
【分析】根据凹透镜对光有发散作用。没有光学元件光线会聚于S点，有光学元件时聚于主光轴的S1，说明光线经过透镜后发散了一些。
【解答】解：放上透镜的会聚点A要比不放透镜的会聚点B更要远离透镜，由此可知，该透镜对光线有发散作用；所以该透镜是发散透镜即凹透镜。
故选：B。

9．关于透镜，下列说法正确的是（ ）
A．凸透镜对光有会聚作用，因此通过凸透镜的光一定会聚在焦点上
B．凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点
C．凸透镜只对平行光有会聚作用
D．平行于主光轴的光，通过凹透镜后一定经过焦点
【分析】（1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用；凸透镜有实焦点；凹透镜有虚焦点。
（2）对于凸透镜来说：平行于主光轴的光线会聚与焦点；过光心的光线传播方向不变。
【解答】解：A、凸透镜对光线有会聚作用，但光线通过凸透镜不一定能会聚于一点，故A错误；
B、凸透镜和凹透镜都有焦点，凸透镜有两个实焦点，凹透镜有两个虚焦点，故B正确；
C、凸透镜对所有光线有会聚作用，故C错误；
D、平行于主光轴的光线通过凸透镜后一定经过焦点，故D错误。
故选：B。

10．下列关于图中所示光学现象的描述或解释不正确的是（ ）
A．图甲中，凹透镜对光有发散作用
B．图乙中，小孔成像的原理是光的直线传播
C．图丙中，漫反射的光线虽杂乱无章，但是仍遵循光的反射定律
D．图丁中，如果逐渐减小入射角，则折射光线将逐渐远离法线
【分析】（1）凹透镜对光线有发散作用；
（2）小孔成像依据光的直线传播原理，成倒立的实像，像可能放大可能缩小；
（3）不论是镜面反射还是漫反射，即使是看不见的光的反射，都遵循光的反射定律。
（4）在光的折射现象中，折射角会随着入射角的增大而增大，减小而减小。
【解答】解：A、由图甲可知，凹透镜对光有发散作用，故A正确；
B、小孔成像，成的是物体倒立的像，像之所以是倒立的，就是因为光的直线传播造成的，故B正确；
C、漫反射的光线虽杂乱无章，但漫反射的每一条光线都遵循光的反射定律，故C正确；
D、当逐渐减小入射角时，折射角也随之减小，折射光线会靠拢法线，故D错误。
故选：D。

11．如图所示是透镜对光的作用，其中正确的是（ ）
A．B．C．D．
【分析】先确定所给的入射光线或折射光线的特点，然后根据凸透镜和凹透镜的光学特点作图。
【解答】解：A、对于凹透镜，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，故A错误；
B、对于凹透镜，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，故B正确；
C、对于凸透镜，平行于主光轴的光线经凸透镜折射后将过焦点，故C错误；
D、对于凸透镜，通过焦点的光线经凸透镜折射后将平行于主光轴，故D错误。
故选：B。

12．如图是关于透镜几种光路图，正确的是（ ）
A．B．C．D．
【分析】根据凸透镜对光线有会聚作用，凸透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴；
凹透镜对光线有发散作用，凹透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴。
然后对各个选项逐一分析即可。
【解答】解：A、过焦点的光线经凸透镜折射后折射光线平行于主光轴，正确；
B、平行于主光轴的光线经凸透镜折射后折射光线通过焦点，错误；
C、图中入射光线不是特殊光线，折射光线应该比入射光线更远离主光轴，故C错；
D、平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，故D错。
故选：A。

13．将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l．则该凸透镜的焦距（ ）
A．一定小于lB．一定等于l
C．一定大于lD．可能小于l，也可能大于l
【分析】根据纸上呈现一个并非最小的光斑，这个光斑可能是焦点之后的，也可能是焦点之前的光斑。
【解答】解：由于光斑到凸透镜的距离为l时，即像距为l时，纸上呈现一个并非最小的光斑，这个光斑可能是焦点之后的，也可能是焦点之前的光斑，故可能L＞f；也可能L＜f．如图所示：
故选：D。

二．填空题（共12小题）
14．透镜分为 凸透镜 和 凹透镜 ，中间厚边缘薄的叫 凸透镜 ，中间薄边缘厚的叫 凹透镜 ，透镜的中心叫做 光心 。
【分析】根据凸透镜和凹透镜的概念、光心对光线的作用分析。
【解答】解：透镜分为凸透镜和凹透镜，凸透镜是指中间比边缘厚的透镜，凹透镜是指中间比边缘薄的透镜，透镜的中心叫光心，过光心的光线传播方向不改变。
故答案为：凸透镜；凹透镜；凸透镜；凹透镜；光心。

15． 平行 于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的 焦点 ，凸透镜的焦点有 2 个，焦点到凸透镜中心的距离叫 焦距 。把光源放在凸透镜的 焦点 处，通过凸透镜后的光线会成为一束平行光线。
【分析】（1）根据凸透镜焦点和焦距的定义进行判断，凸透镜有两个焦距。
（2）根据光路是可逆的进行判断。
【解答】解：（1）平行于主光轴的光线经凸透镜折射后会聚到主光轴上一点，这点是凸透镜的焦点。凸透镜有2个焦点。
焦点到光心的距离是凸透镜的焦距。
（2）根据光路是可逆的，把光源放在焦点上，光线经凸透镜折射后会平行射出。
故答案为：平行；焦点；2；焦距；焦点。

16．如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上空气泡下方处较 暗 （选填“亮”或“暗”），这是因为太阳光射向空气泡和水如同射向 凹 透镜一样，出射光线会 发散 （选填“发散”或“会聚”）。
【分析】（1）透明的材料都可以制成凸透镜和凹透镜，材料不同，对光线的作用是相同的。
（2）中间比边缘薄的是凹透镜，凹透镜对光线有发散作用。
【解答】解：由于气泡的存在，气泡周边的水形成中间薄边缘厚的凹透镜，凹透镜对光线有发散的作用，故在气泡的下面对应的位置较暗。
故答案为：暗；凹；发散。

17．将一个凸透镜对准太阳光，可在距透镜10cm的地方得到一个最小亮点，这个点叫凸透镜的 焦点 ，它是光的 折射 现象造成的。
【分析】根据凸透镜的焦点和的定义进行判断；凸透镜对光的会聚作用其实质是光的折射现象。
【解答】解：
平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心的距离是凸透镜的焦距，它是光的折射现象造成的。
故答案为：焦点；折射。

18．张奶奶家的堆柴屋是用塑料薄膜作屋顶的，如图所示。一个雨过天晴的正午，这个柴屋里的柴草突然着火了，小明和村里的人们一起及时赶到，迅速将火扑灭可谁是纵火犯呢？小明决定当一次侦探，当分析了事故现场后，他一拍脑门说道：“原来是它们!”小明所说的“它们”包括①阳光，② 积水 。②的形状相当于 凸透镜 。
【分析】仔细观察题中的图，可以发现雨水在塑料薄膜上，形成一个上平下凸的凸透镜，这样太阳光经过凸透镜后就会聚集在一点上，会使处于这一点的干稻草温度急剧上升，而导致失火。
【解答】解：纵火犯是塑料薄膜顶棚的积水和阳光。
由题图知棚顶积水形成了一个中间厚、边缘薄的水凸透镜，它对光线有会聚作用，当正午的太阳光竖直向下照射时，在柴草堆上将太阳光会聚成面积小、温度高的点，引燃柴草而失火。
故答案为：积水；凸透镜。

19．夏天，小明的爸爸经常开车带他出外旅游。小明发现爸爸喜欢在烈日下洗车，并认为这样洗车后车身上的水干得快。小明却告诉爸爸这样洗车不好，原因是水滴能形成 凸透 镜，对光起 会聚 作用，使车漆最上部温度升高，久之，车漆会失去光泽，并且造成色泽不均匀。
【分析】水珠的形状是中央厚边缘薄，相当于一个凸透镜，凸透镜对光线有会聚作用。
【解答】解：在阳光下的水滴好比一个小的凸透镜，把太阳光进行了会聚，同时也会聚了太阳光的能量，使得局部高温，从而伤害汽车的外表。
故答案为：凸透；会聚。

20．如图所示，将凸透镜正对着太阳光，前后移动卡片纸，得到一最小、最亮的光点，测得光点到凸透镜光心的距离是 5cm．光点是由凸透镜对光的 会聚 作用形成的，凸透镜的焦距是 5 cm。
【分析】题目中的操作方法是一种测量凸透镜焦距的方法：平行光聚焦法，亮点为焦点，焦点到光心的距离为就焦距。由此可以确定其焦距是多少。
【解答】解：在卡片纸上得到一最小、最亮的光点即为凸透镜的焦点，焦距指的是焦点到光心的距离。由此可知该凸透镜的焦距为5cm，光点是由凸透镜对光的会聚作用形成的。
故答案为：会聚；5。

21．如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于B点，则是 凹 透镜。
【分析】根据题目中放透镜与不放透镜的会聚点位置的变化确定该透镜对光线的作用，然后再据凸透镜和凹透镜对光线的作用得到此题的答案
【解答】解：放上透镜的会聚点A要比不放透镜的会聚点B更要远离透镜，由此可知，该透镜对光线有发散作用；所以该透镜是发散透镜，即凹透镜；
故答案为：凹。

22．在利用太阳光测量凸透镜的焦距时，小华将凸透镜正对阳光，再把一张白纸放在它的下方，如图所示，当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L．你认为凸透镜的焦距f 可能大于 （可能大于/等于/一定小于）距离L．然后小华将凸透镜逐渐远离白纸，如果光斑变大，则凸透镜的焦距f一定 小于 （大于/等于/小于）刚才测得的距离L。
【分析】（1）这个光斑可能是焦点之后的，也可能是焦点之前的光斑，从这两种可能进行分析。
（2）一定要明确焦点之前的光线是会聚的，焦点之后的光线是发散的。
【解答】解：平行于主光轴的光线经凸透镜折射后会聚一点，这点是凸透镜的焦点，光线到达焦点并且继续向前射出，这个非最小的光斑可能在焦点之前，也可能在焦点之后。如果光斑在焦点之前，焦距会大于L，如果光斑在焦点之后，焦距会小于L。
如果凸透镜远离白纸，此时光斑变大，说明光斑在焦点之后，焦距小于L。
如果凸透镜远离白纸，此时光斑变小，说明光斑在焦点之前，焦距大于L。
故答案为：（1）可能大于；（2）小于。

23．如图所示，将一个凸透镜正对太阳，其下方20cm处的白纸上呈现出一个较小的光斑，这个现象提示我们：凸透镜对光有 会聚 作用；若将该透镜向纸面再靠近一小段距离的过程中，光斑一直变小，由此可以判断该透镜的焦距一定 小于 20cm（选填“大于”、“等于”或“小于”）。
【分析】（1）太阳光可以看作是平行光，经过凸透镜折射后形成最小最亮光斑，表明光线会聚；
（2）太阳光是平行光，凸透镜正对阳光，平行于主光轴的光线经凸透镜折射后会聚到主光轴上一个最小、最亮的点，这点是凸透镜的焦点。
【解答】解：
将一个凸透镜正对太阳，其下方的白纸上呈现出一个较小的光斑，说明凸透镜对光有会聚作用；
如图所示，F点为焦点，白纸最初距凸透镜20cm；若将该透镜向纸面再靠近一小段距离，相当于白纸向左移动一小段距离，已知光斑一直变小，结合下图可知，该透镜的焦距一定小于20cm。
故答案为：会聚；小于。

24．如图所示，一束光线经过一个透镜后相交于主光轴上的A点，取走透镜后，光线相交于B点，则该透镜起到 发散 （会聚/发散）作用，是 凹 透镜。
【分析】根据题目中放透镜与不放透镜的会聚点位置的变化确定该透镜对光线的作用，然后再据凸透镜和凹透镜对光线的作用得到此题的答案
【解答】解：放上透镜的会聚点A要比不放透镜的会聚点B更要远离透镜，由此可知，该透镜对光线有发散作用；所以该透镜是发散透镜即凹透镜；
故答案为：发散；凹。

25．图中画出了光线通过透镜（图中未画出）的情形，其中是凸透镜的是 ③⑤⑥ ；是凹透镜的是 ①②④ 。（填序号）
【分析】凸透镜能使光线会聚，凹透镜能使光线发散；通过图中光线的折射情况来确定是什么透镜。
【解答】解：
由图可知，①②④图中的光线经透镜折射后远离主光轴，说明透镜对光线具有发散作用，所以是凹透镜；
由图可知，③⑤⑥中图中的光线经透镜折射后靠近主光轴，说明透镜对光线具有会聚作用，所以是凸透镜。
故答案为：③⑤⑥；①②④。

三．作图题（共4小题）
26．请完成图中光通过透镜后的光路。
【分析】在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
【解答】解：根据平行于主光轴的光线经凸透镜折射后将过焦点、过光心的光线经凸透镜折射后传播方向不改变作出对应的折射光线。如图所示：

27．透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的出射光线如图所示，请在图中通过光路作图标出点光源S的位置。
【分析】平行于主光轴的光线经过凸透镜折射后过另一侧的焦点，经过光心的光线传播方向不发生改变。据此画图确定点光源的位置。
【解答】解：
平行于主光轴的光线经过凸透镜折射后过另一侧的焦点，经过光心的光线传播方向不发生改变，据此画出两条入射光线，两条入射光线的交点，即为点光源S的位置，如图所示：

28．请补充完整通过凹透镜两条光线的光路图（其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴）
【分析】先确定所给的入射光线的特点，然后根据凹透镜的光学特点作图。
【解答】解：
平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：

29．在图中画出与入射光线对应的折射光线。
【分析】仔细观察入射光线的特点，根据凹透镜的光学特点作图。
【解答】解：
平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示：
