2024年初中物理同步练习《20.4+电动机》
展开
这是一份2024年初中物理同步练习《20.4+电动机》，共42页。试卷主要包含了通电导体在磁场中受力而运动时等内容，欢迎下载使用。

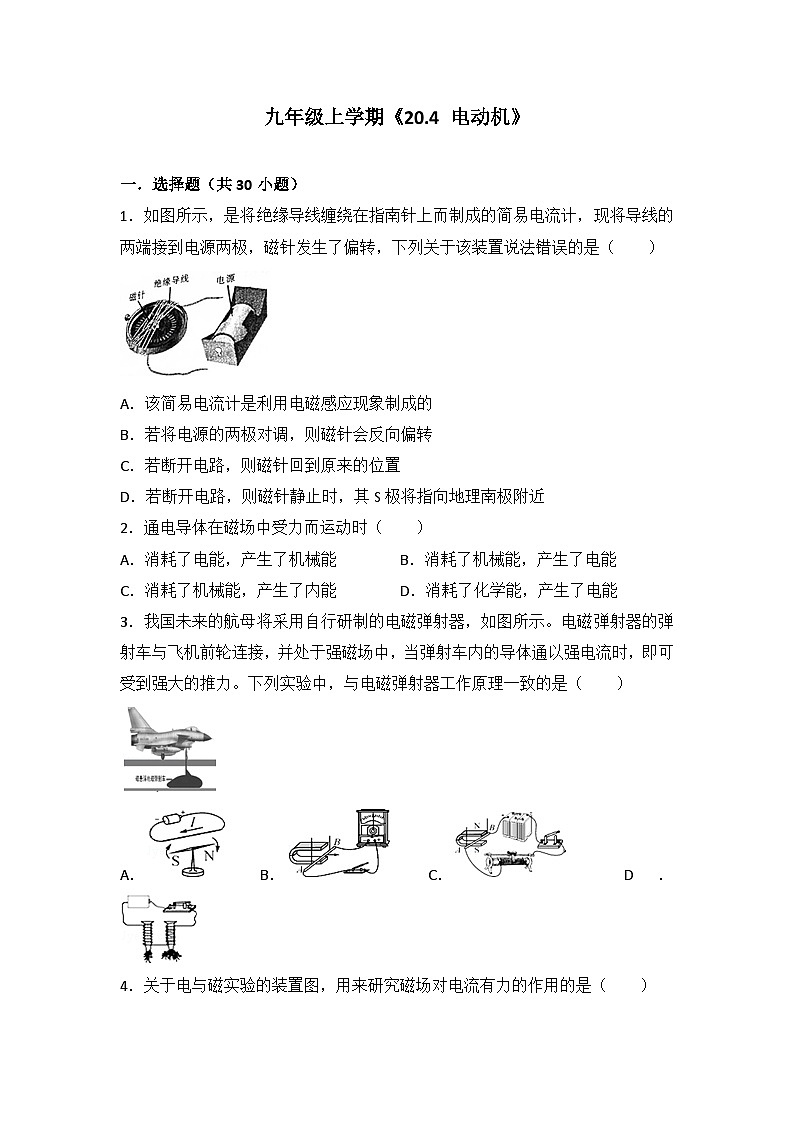

一．选择题（共30小题）
1．如图所示，是将绝缘导线缠绕在指南针上而制成的简易电流计，现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法错误的是（ ）
A．该简易电流计是利用电磁感应现象制成的
B．若将电源的两极对调，则磁针会反向偏转
C．若断开电路，则磁针回到原来的位置
D．若断开电路，则磁针静止时，其S极将指向地理南极附近
2．通电导体在磁场中受力而运动时（ ）
A．消耗了电能，产生了机械能B．消耗了机械能，产生了电能
C．消耗了机械能，产生了内能D．消耗了化学能，产生了电能
3．我国未来的航母将采用自行研制的电磁弹射器，如图所示。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列实验中，与电磁弹射器工作原理一致的是（ ）
A．B．C．D．

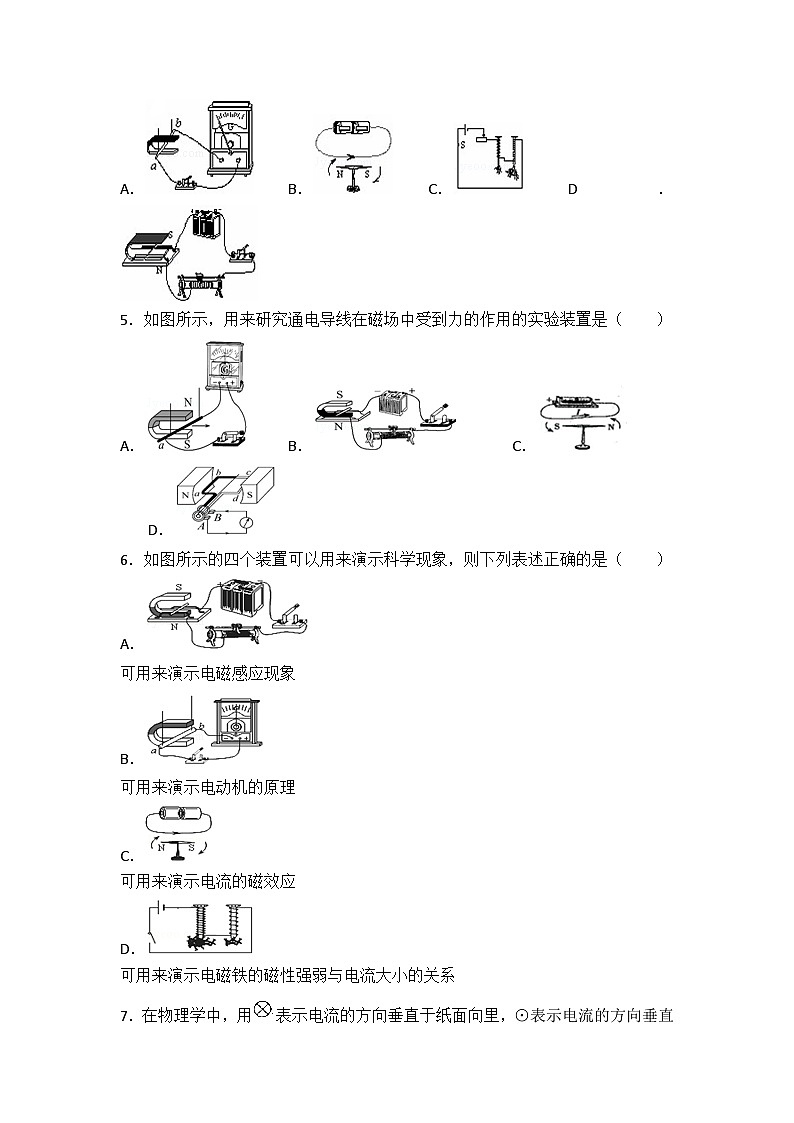

4．关于电与磁实验的装置图，用来研究磁场对电流有力的作用的是（ ）
A．B．C．D．
5．如图所示，用来研究通电导线在磁场中受到力的作用的实验装置是（ ）
A．B．C．D．
6．如图所示的四个装置可以用来演示科学现象，则下列表述正确的是（ ）
A．
可用来演示电磁感应现象
B．
可用来演示电动机的原理
C．
可用来演示电流的磁效应
D．
可用来演示电磁铁的磁性强弱与电流大小的关系

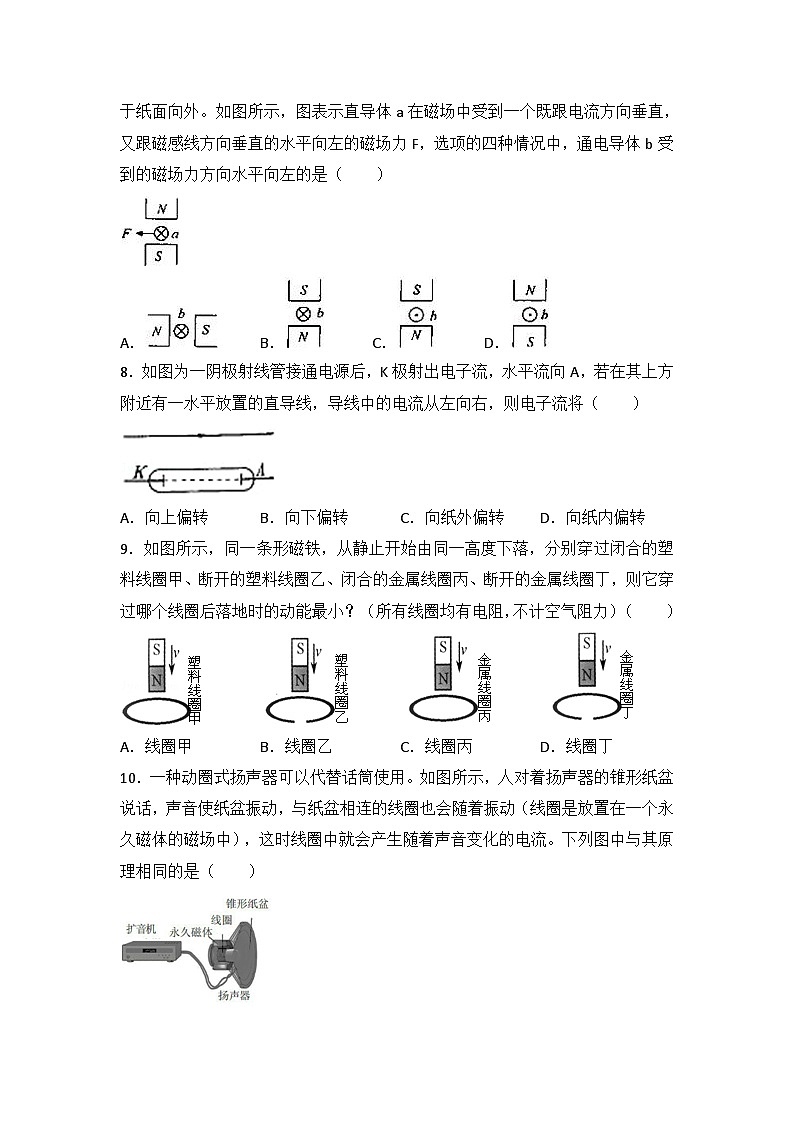

7．在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外。如图所示，图表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，选项的四种情况中，通电导体b受到的磁场力方向水平向左的是（ ）
A．B．C．D．
8．如图为一阴极射线管接通电源后，K极射出电子流，水平流向A，若在其上方附近有一水平放置的直导线，导线中的电流从左向右，则电子流将（ ）
A．向上偏转B．向下偏转C．向纸外偏转D．向纸内偏转
9．如图所示，同一条形磁铁，从静止开始由同一高度下落，分别穿过闭合的塑料线圈甲、断开的塑料线圈乙、闭合的金属线圈丙、断开的金属线圈丁，则它穿过哪个线圈后落地时的动能最小？（所有线圈均有电阻，不计空气阻力）（ ）
A．线圈甲B．线圈乙C．线圈丙D．线圈丁
10．一种动圈式扬声器可以代替话筒使用。如图所示，人对着扬声器的锥形纸盆说话，声音使纸盆振动，与纸盆相连的线圈也会随着振动（线圈是放置在一个永久磁体的磁场中），这时线圈中就会产生随着声音变化的电流。下列图中与其原理相同的是（ ）
A．B．C．D．
11．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中错误的是（ ）
A．线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音
B．锥形纸盆振动越快，产生的声音音调越高
C．锥形纸盆振幅越大，产生的声音响度越大
D．扬声器工作过程利用的是电磁感应原理
12．收音机、电视机、音响里都有扬声器（如图），扬声器的工作原理是（ ）
A．电磁感应现象B．磁场对通电导线有力的作用
C．电流周围存在磁场D．电流的热效应
13．动圈式扬声器是把电信号转换成声信号的一种装置。扬声器主要由固定的永磁体、线圈和锥形纸盆组成。当线圈通过交变电流时，线圈受到磁铁的吸引或排斥，线圈的运动方向不断变化，产生振动并带动纸盆也来回振动，于是把电信号转换成声音信号，下列图中能反映扬声器工作原理的是（ ）
A．B．C．D．
14．如图所示，动圈式扬声器主要由线圈、永磁体、锥形纸盆组成。当线圈中有电流通过时，处在磁场中的线圈会受到力的作用而带动纸盆振动产生声音，如图所示的实验中，与动圈式扬声器工作原理相同的是（ ）
A．B．C．D．
15．如图为学习电磁现象时中做的几个实验，其中能反映电动机工作原理的是（ ）
A．
使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转
B．
使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转
C．
给带有铁芯的线圈通电，它能吸住铁块及重物
D．
闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来
16．如图所示的四个装置，能说明电动机工作原理的是（ ）
A．B．C．D．
17．下列四幅图中能说明电动机工作原理的是（ ）
A．B．C．D．
18．如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（ ）
A．该装置探究的是电动机的原理
B．该装置探究的是发电机的原理
C．只改变电流方向时，通电导体的受力方向不变
D．只改变磁场方向时，通电导体的受力方向不变
19．如图所示的四个实验中，能说明电动机工作原理的是（ ）
A．B．C．D．
20．如图，在下列有关电与磁实验的装置图中，能应用于发动机的原理的是（ ）
A．B．C．D．
21．如图四幅图中能说明电动机原理的是（ ）
A．B．C．D．
22．下列四幅图中能说明电动机工作原理的是（ ）
A．B．C．D．
23．下列四幅实验装置图所反映的原理，对电动机的发明有直接影响的是（ ）
A．B．C．D．
24．如图所示，下列有关电与磁实验的装置中，属于电动机原理的是（ ）
A．B．C．D．
25．在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是（ ）
A．磁铁的磁性不强
B．通过线圈的电流太小了
C．电动机线圈平面恰好处在平衡位置
D．电刷与换向器之间的摩擦太大了
26．直流电动机换向器的作用是（ ）
A．改变线圈的转动方向B．改变线圈中的电流方向
C．改变磁感线的方向D．以上作用同时存在
27．要使直流电动机的转速加快，下列采取的措施不可靠是（ ）
A．增大线圈中的电流
B．更换电压较高的直流电源
C．将磁铁的两极对调
D．再增加一个磁铁，使该磁铁的磁场与原有的磁场方向一致
28．如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
29．在直流电动机中，当线圈转到什么位置时，换向器能自动改变线圈中的电流方向（ ）
A．线圈转到任意位置B．线圈平面与磁感线平行
C．线圈平面与磁感线垂直D．线圈平面与磁感线成45°角
30．安装一台直流电动机模型，接入电路后能正常转动。下列哪一种做法不能改变电动机原来转动方向（ ）
A．调换直流电动机的磁铁极性
B．改变线圈中直流电的方向
C．调节滑动变阻器，改变电流的大小
D．调换电源的正、负极
二．多选题（共4小题）
31．如图所示，利用了磁场对电流作用的设备是（ ）
A．
扬声器
B．
动圈式话筒
C．
直流电动机
D．
交流发电机
32．如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器、电路都完好），要想使金属棒运动起来，下列措施可行的是（ ）
A．将蹄形磁体的N、S极对调
B．换用磁性强一些的蹄形磁体
C．换用能提供较大电流的直流电源
D．使用轻质金属棒，减小金属棒与导轨之间的摩擦力
33．如图所示的四个演示实验中，最能够说明电动机工作原理的是（ ）
A．B．C．D．
34．下列说法中正确的是（ ）
A．磁场和磁感线都是真实存在的
B．电动机工作时是将电能转化为动能
C．扬声器、电磁继电器、电铃都应用了电磁铁
D．磁极间的相互作用是通过磁场发生的
三．填空题（共10小题）
35．图甲为某兴趣小组制作的“神奇转框”，转框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，该转框可以绕电池及柱形物持续转动。在转动过程中，能量转化是 ，柱形物应具有较好的导电性和 （填物理属性）．图乙所示的四个实验中，能说明该神奇转框工作原理的是 。
36．如图所示，是检验磁场对通电导体作用力的实验装置，当导线AB中有某方向电流通时，它受到的磁场力方向向左。
（1）如果仅将磁极对调位置，导线ab受力方向向 。
（2）如果磁极位置不变，仅改变ab中的电流方向，导线ab受力方向向 。
（3）若同时对调磁极位置和改变电流方向，导线ab的受力方向向 。
37．小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图所示，他发现发光的灯丝晃动了，这是因为 ；该灯正常工作1h消耗的电能是 kW•h，能使标有“3000R/KW•h”字样电能表的转盘转过 圈，如该灯泡接在110V的电路上，它的实际功率是 W．（不考虑灯丝电阻的变化）
38．如图所示是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁铁力的作用而运动，这与 的工作原理相同，由于通过线圈的电流是 电流，线圈就不断的来回振动，带动纸盒也来回振动，于是扬声器就发出了声音。
39．扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图。当线圈中通过变化电流时，线圈受到 力作用，从而带动与线圈相连的纸盆 ，于是扬声器就发出了声音。
40．扬声器是把 信号转化成 信号的一种装置，它主要是由固定的 、线圈和锥形纸盆构成。
41．直流电动机是根据 原理制成的，直流电动机工作时，线圈中电流方向是 的。（选填“变化”或“不变化”）。
42．电动机是把 能转化为 能的机器，它是利用 的原理制成的。
43．如图为电动机和发电机模型，其中图 （选填“甲”或“乙”）为电动机模型，其工作原理是 。
44．直流电动机是根据 原理制成的，在输入电流时采用 来改变线圈中的电流方向，从而使它能连续转动。
九年级上学期《20.4 电动机》参考答案与试题解析
一．选择题（共30小题）
1．如图所示，是将绝缘导线缠绕在指南针上而制成的简易电流计，现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法错误的是（ ）
A．该简易电流计是利用电磁感应现象制成的
B．若将电源的两极对调，则磁针会反向偏转
C．若断开电路，则磁针回到原来的位置
D．若断开电路，则磁针静止时，其S极将指向地理南极附近
【分析】（1）结合图中的装置特点，判断其所涉及的电磁学的原理，重点区分磁场对电流的作用，和电磁感应现象装置的不同。
（2）通电导体受力的方向与电流方向和磁感线的方向有关；
（3）断开电路，电路中无电流，指南针仍指示南北；
（4）地球是一个巨大的条形磁体，地磁的N极在地理的南极附近，地磁的S极在地理的北极附近。
【解答】解：
A、图中简易电流计是利用通电导体在磁场中受力制成的，不是电磁感应现象，故A错误；
B、通电导体受力的方向与电流方向有关，若电源的两极对调，导体受力方向改变，磁针会反向偏转，故B正确；
CD、断开电路，电路中无电流，指南针仍指示南北回到原来的位置，其S极将指向地理南极附近，故CD正确。
故选：A。
2．通电导体在磁场中受力而运动时（ ）
A．消耗了电能，产生了机械能B．消耗了机械能，产生了电能
C．消耗了机械能，产生了内能D．消耗了化学能，产生了电能
【分析】判断能量的转化，主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量。
【解答】解：通电导体在磁场中会受到磁场力的作用从而产生运动，获得机械能。所以，通电导体在磁场力作用下运动时消耗电能，将电能转化为机械能。
故选：A。
3．我国未来的航母将采用自行研制的电磁弹射器，如图所示。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列实验中，与电磁弹射器工作原理一致的是（ ）
A．B．C．D．
【分析】根据通电导体在磁场中受到磁场力的作用分析解答。
【解答】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、该实验为奥斯特实验，说明了电流周围存在着磁场，故A错误；
B、图中均没有电源，闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应实验，故B错误；
C、图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器工作原理相同，故C正确；
D、该实验是电磁铁的实验，故D错误。
故选：C。
4．关于电与磁实验的装置图，用来研究磁场对电流有力的作用的是（ ）
A．B．C．D．
【分析】看清各图物理情景，根据各实验原理逐一分析判断。
【解答】解：A是研究电磁感应现象的实验；B是探究电流磁效应的实验；C是探究电磁铁与线圈匝数关系的实验；D是探究磁场对电流作用的实验。
故选：D。
5．如图所示，用来研究通电导线在磁场中受到力的作用的实验装置是（ ）
A．B．C．D．
【分析】根据图示的实验装置，结合实验现象推出其反应的物理规律进行解答。
【解答】解：A．导体与电流表相连，在闭合回路中当导体棒在磁场中运动时，电流表中会产生电流，探究的是电磁感应，故A不符合题意；
B．当开关闭合时，放在磁场中的导体会在磁场力的作用下运动起来，探究的是磁场对电流作用力，故B符合题意；
C．当将导体棒放在小磁针上方时，小磁针会发生偏转，说明通电直导体周围存在磁场，故C不符合题意；
D．这是发电机的原理模型图，当线圈转动时，产生感应电流，说明电磁感应现象，故D不符合题意。
故选：B。
6．如图所示的四个装置可以用来演示科学现象，则下列表述正确的是（ ）
A．
可用来演示电磁感应现象
B．
可用来演示电动机的原理
C．
可用来演示电流的磁效应
D．
可用来演示电磁铁的磁性强弱与电流大小的关系
【分析】本题考查电磁感应、电流的磁效应，可根据实验装置及实验的现象进行判断。
【解答】解：A、图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，是电动机的制作原理，故A错误；
B、图中导体棒ab在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，是发电机的制作原理，故B错误；
C、放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了磁场，即演示了电流的磁效应，故C正确；
D、通电后串联的两绕有线圈的铁钉都可吸引小铁钉，通过的电流是相同的，但左边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，不能得出磁性与电流大小的关系，故D错误。
故选：C。
7．在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外。如图所示，图表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，选项的四种情况中，通电导体b受到的磁场力方向水平向左的是（ ）
A．B．C．D．
【分析】由题干图可以看出左手定则的判断方法，分别对选项进行判断即可。
【解答】解：由图可看出，在用左手定则判定时，可以让磁感线穿过掌心，四指指向电流方向，大拇指指向力的方向。
则可以判出：A中力向下，B中力向右，C中力向左，D中力向右。
故选：C。
8．如图为一阴极射线管接通电源后，K极射出电子流，水平流向A，若在其上方附近有一水平放置的直导线，导线中的电流从左向右，则电子流将（ ）
A．向上偏转B．向下偏转C．向纸外偏转D．向纸内偏转
【分析】由于阴极射线管是固定不动的，所以先据右手安培定则判断出当K极射出水平流向A的电子流时的磁场方向，而后再据左手定则判断导线所受力的方向即可。
【解答】解：由于K极射出水平流向A的电子流，即在该过程中电流的方向是由A向K，所以据右手定则即可判断出阴极管上方导线所在的磁场是垂直于纸面向里的，由于已知导线中电流的方向，所以再据左手定则，能判断出导线会受到向下的磁场力的作用。
故选：B。
9．如图所示，同一条形磁铁，从静止开始由同一高度下落，分别穿过闭合的塑料线圈甲、断开的塑料线圈乙、闭合的金属线圈丙、断开的金属线圈丁，则它穿过哪个线圈后落地时的动能最小？（所有线圈均有电阻，不计空气阻力）（ ）
A．线圈甲B．线圈乙C．线圈丙D．线圈丁
【分析】条形磁铁在下落过程中穿过闭合线圈，线圈中产生电流，该过程是电磁感应现象，即将机械能转化为电能，也是克服阻力做功的过程。
【解答】解：
条形磁铁由静止开始下落穿过闭合金属线圈，线圈中产生电流，由楞次定律的第二种表述：“来拒去留”可知，线圈与磁铁应是相互排斥的，所以线圈对条形磁铁一直做负功，条形磁铁的动能之在减少，也是克服阻力做功的过程，据此分析C符合要求；
AB选项中是塑料线圈不会产生感应电流，AB不符合要求；
D选项中的金属线圈断开的，也不会产生感应电流，D不符合要求。
故选：C。
10．一种动圈式扬声器可以代替话筒使用。如图所示，人对着扬声器的锥形纸盆说话，声音使纸盆振动，与纸盆相连的线圈也会随着振动（线圈是放置在一个永久磁体的磁场中），这时线圈中就会产生随着声音变化的电流。下列图中与其原理相同的是（ ）
A．B．C．D．
【分析】动圈式话筒工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器。由此可知其工作原理是电磁感应现象。
【解答】解：A、该图是电动机的原理图，即通电导体在磁场中受力运动；不符合题意；
B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；符合题意；
C、该图是探究电磁铁磁性强弱的实验；不合题意；
D、该图是奥斯特实验，即通电导体周围存在磁场；不符合题意；
故选：B。
11．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中错误的是（ ）
A．线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音
B．锥形纸盆振动越快，产生的声音音调越高
C．锥形纸盆振幅越大，产生的声音响度越大
D．扬声器工作过程利用的是电磁感应原理
【分析】①扬声器的线圈中有随声音变化的电流，因为通电线圈在磁场中受到力的作用，使得线圈就不断地来回振动，纸盆也就振动动起来，便发出了声音。是利用通电导体在磁场中受到力的作用原理工作的
②音调是指声音的高低，它和物体振动频率有关。
③声音的强弱叫响度，响度与发声体的振幅有关：振幅越大，响度越大，另外响度还与距离发声体的远近有关。
【解答】解：A、如图，扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆振动，发出声音，此过程中将电信号转化成声信号。故A正确；
B、音调是指声音的高低，它和物体振动频率有关。物体振动频率越快，音调越高；振动频率越慢，音调越低。故B正确；
C、在物理学中，把声音的强弱叫做响度，把物体振动的幅度叫做振幅，物体的振幅越大产生声音的响度越大。电视机、复读机上的音量的越大，它的响度越大。故C正确；
D、扬声器是利用通电导体在磁场中受到力的作用原理工作的；故D错误；
故选：D。
12．收音机、电视机、音响里都有扬声器（如图），扬声器的工作原理是（ ）
A．电磁感应现象B．磁场对通电导线有力的作用
C．电流周围存在磁场D．电流的热效应
【分析】对于扬声器来说，其内部有一个永久磁铁，当其线圈中通过电流时，即通电线圈在永久磁铁的磁场中受到力的作用，故能形成振动，将电能转化为机械能，将电信号变为声信号。
【解答】解：扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过变化的电流时，据磁场对通电导线有力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，将电能转化为机械能，同时线圈的振动也会带动纸盆也来回振动，于是扬声器就发出了声音。
故选：B。
13．动圈式扬声器是把电信号转换成声信号的一种装置。扬声器主要由固定的永磁体、线圈和锥形纸盆组成。当线圈通过交变电流时，线圈受到磁铁的吸引或排斥，线圈的运动方向不断变化，产生振动并带动纸盆也来回振动，于是把电信号转换成声音信号，下列图中能反映扬声器工作原理的是（ ）
A．B．C．D．
【分析】扬声器是利用通电线圈在磁场中要受到力的作用工作的。
【解答】解：A、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；不合题意；
B、该图是奥斯特实验，即通电导体周围存在磁场；不合题意；
C、该图是探究电磁铁磁性强弱与匝数的关系；不合题意；
D、该图是电动机的原理图，即通电导体在磁场中受力运动；符合题意。
故选：D。
14．如图所示，动圈式扬声器主要由线圈、永磁体、锥形纸盆组成。当线圈中有电流通过时，处在磁场中的线圈会受到力的作用而带动纸盆振动产生声音，如图所示的实验中，与动圈式扬声器工作原理相同的是（ ）
A．B．C．D．
【分析】扬声器是利用通电线圈在磁场中要受到力的作用工作的。
【解答】解：A、该图是奥斯特实验，即通电导体周围存在磁场；故A不合题意；
B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；故B不合题意；
C、该图是探究电磁铁磁性强弱与电流大小的关系；故C不合题意；
D、该图是电动机的原理图，即通电导体在磁场中受力运动；故D符合题意。
故选：D。
15．如图为学习电磁现象时中做的几个实验，其中能反映电动机工作原理的是（ ）
A．
使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转
B．
使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转
C．
给带有铁芯的线圈通电，它能吸住铁块及重物
D．
闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来
【分析】认识这几幅图，明确它们所反映的实验原理，找出和电动机的工作原理相同的选项。
【解答】解：A、该图是电磁感应实验，线圈在磁场中做切割磁感线运动时，闭合电路中就会产生感应电流，选项A不符合题意；
B、该图是电磁感应实验，使导体AB沿箭头所示方向左右摆动，它此时做切割磁感线运动，闭合电路中会产生感应电流，电流表指针发生偏转，选项B不符合题意；
C、给带有铁芯的线圈通电，它能吸住铁块及重物，表明通电螺线管周围存在磁场，不符合题意；
D、闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来，表明通电导体在磁场中受到力的作用，这是电动机的工作原理，符合题意。
故选：D。
16．如图所示的四个装置，能说明电动机工作原理的是（ ）
A．B．C．D．
【分析】要解答本题需掌握：电动机的原理是利用通电导体在磁场中受到力的作用的原理制成的。
【解答】解：
A、当导体在磁场中做切割磁感线运动时，检流计的指针会发生偏转，说明会产生感应电流，这是电磁感应现象，是发电机的原理，故该选项错误；
B、奥斯特实验，说明了通电导体周围存在磁场，故该选项错误；
C、该选项是用来研究影响电磁铁磁性强弱因素的实验，故该选项也是错误的；
D、当闭合开关后，通电导体在磁场中受力运动，是电动机的原理，故该选项正确。
故选：D。
17．下列四幅图中能说明电动机工作原理的是（ ）
A．B．C．D．
【分析】要解答本题需掌握：电动机的原理是利用通电导体在磁场中受到力的作用的原理制成的。
【解答】解：电动机是将电能转化为机械能的机械，它在工作时要消耗电能，故排除A；
而B、D分别是研究电磁铁磁性的强弱和奥斯特实验；
C是验证通电导体在磁场中受力转动的实验，也就是验证电动机工作原理的实验。
故选：C。
18．如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（ ）
A．该装置探究的是电动机的原理
B．该装置探究的是发电机的原理
C．只改变电流方向时，通电导体的受力方向不变
D．只改变磁场方向时，通电导体的受力方向不变
【分析】（1）该装置中有电源提供电能，这是研究通电导体在磁场中受力的装置，是电动机的工作原理。
（2）磁场对通电导体的作用力的方向与电流方向、磁场方向的有关。
【解答】解：AB、该装置中有电源提供电能，这是研究通电导体在磁场中受力的装置，是电动机的工作原理，故A正确，B错误。
CD、磁场对通电导体的作用力的方向与电流方向、磁场方向的有关，只改变电流方向或只改变磁场都可以改变通电导体的受力方向，故CD错误。
故选：A。
19．如图所示的四个实验中，能说明电动机工作原理的是（ ）
A．B．C．D．
【分析】电动机的工作原理是：通电导体在磁场中受到力的作用。
【解答】解：
A、该装置是发电机原理图，表示电磁感应现象，故A错误；
B、该装置是奥斯特实验，表明通电导线周围有磁场，故B错误；
C、该装置是电动机原理图，表明通电的导体在磁场中受力的作用，故C正确；
D、该装置是研究电磁铁磁性强弱的实验装置，故D错误。
故选：C。
20．如图，在下列有关电与磁实验的装置图中，能应用于发动机的原理的是（ ）
A．B．C．D．
【分析】本题涉及的实验内容较多，解题时首先要弄清四个选项所研究的是哪些实验或现象，再进行判断。
【解答】解：A、电磁感应是将机械能转化为电能，利用这一原理发明了发电机，故A不符合题意；
B、这是奥斯特实验装置，说明通电导线周围存在磁场，故B不符合题意；
C、这是研究电磁铁的磁性强弱与匝数多少关系的实验，结论是当电流一定时，线圈匝数越多，电磁铁的磁性越强，故C不符合题意；
D、此实验探究的是通电导体在磁场中受力运动的现象，利用这一原理制作了电动机，故D符合题意。
故选：D。
21．如图四幅图中能说明电动机原理的是（ ）
A．B．C．D．
【分析】本题涉及的实验内容较多，解题时首先要弄清电动机的原理﹣﹣通电线圈在磁场中能够转动。再弄清楚四个选项所研究的是哪些实验或现象，最后进行判断。
【解答】解：
A、导体在磁场中做切割磁感线运动时，通过观察电流表指针的是否偏转，来确定电路中是否产生感应电流，这是用来研究电磁感应现象的装置，这是发电机的原理，故A错误；
B、导体通电后，原来指向南北方向的小磁针发生了偏转，说明其受到了新的磁场力，从而说明了通电导体周围存在磁场。故B错误；
C、这是电磁铁通电后吸引铁屑的实验，说明了电流的磁效应，故C错误；
D、通电后，原来在磁场中静止的导体运动起来，这说明了通电导体在磁场中受到力的作用，这是电动机的原理，故D正确。
故选：D。
22．下列四幅图中能说明电动机工作原理的是（ ）
A．B．C．D．
【分析】知道电动机的原理是利用通电导体在磁场中受到力的作用的原理制成的，然后分析各图描述的问题即可解答。
【解答】解：A、该装置是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故A不符合题意；
B、该装置是研究电磁铁的磁性强弱与什么因素有关的实验，故B不符合题意；
C、该装置电路中有电源，是研究通电导体受到磁场力的作用发生运动的，能说明电动机工作原理，故C符合题意；
D、该装置在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故D不符合题意。
故选：C。
23．下列四幅实验装置图所反映的原理，对电动机的发明有直接影响的是（ ）
A．B．C．D．
【分析】首先明确电动机的工作原理，然后根据图示的实验装置，结合文字描述的实验现象，得到该装置反应的物理理论，两者对比从而可以得到答案。
【解答】解：电动机是利用通电线圈在磁场中受力转动的原理制成的。
A、闭合开关前，导体中无电流通过，导体在磁场中静止不动；开关闭合后，当导体中有电流通过时，在磁场中静止的导体运动起来，说明通电导体在磁场中受到力的作用。与电动机的制成原理相同，故正确；
B、导体在磁场中做切割磁感线运动时，电流表的指针发生偏转，说明电路中产生了电流，这种现象叫电磁感应，故错误；
C、该装置是探究电磁铁的磁性强弱的影响因素的装置，故错误；
D、装置通电前，即电路中无电流时，小磁针指向南北方向不发生偏转，说明小磁针不受力；通电后，小磁针的指向发生偏转，说明小磁针受到力的作用，从而说明了电流的周围存在磁场，故错误。
故选：A。
24．如图所示，下列有关电与磁实验的装置中，属于电动机原理的是（ ）
A．B．C．D．
【分析】电动机是利用通电线圈在磁场里受力转动的原理制成的；电动机工作时是将电能转化为机械能；弄清四个选项所研究的是哪些实验或现象，再进行判断。
【解答】解：A、这是奥斯特实验装置，说明通电导线周围存在磁场，不属于电动机的原理，故A错误；
B、此实验探究的是通电导体在磁场中受力运动的现象，属于电动机的原理，故B正确；
C、实验中若开关闭合，导体ab做切割磁感线运动时，电路中能够产生感应电流，是电磁感应实验，不属于电动机的原理，故C错误；
D、实验中若线圈abcd转动，会做切割磁感线而产生感应电流，是发电机原理图，不属于电动机原理，故D错误。
故选：B。
25．在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是（ ）
A．磁铁的磁性不强
B．通过线圈的电流太小了
C．电动机线圈平面恰好处在平衡位置
D．电刷与换向器之间的摩擦太大了
【分析】平衡位置是电动机的转子和定子形成了开路，导体中没有电流通过，磁场对其没有作用力，电动机不会转动。只要越过平衡位置后，产生电流，便可以转动了。
【解答】解：A、若是磁铁的磁性不强，即线圈所受的磁场力小于摩擦力，即使我们轻推一下，电动机也不会转动，故该选项不符合题意；
B、若是线圈中的电流太小，同样线圈所受的磁场力小于摩擦力时，即使我们轻推一下，电动机也不会转动，故该选项也不符合题意；
C、平衡位置是电动机的转子和定子形成了开路，导体中没有电流通过，磁场对其没有作用力，电动机不会转动，故该选项正确；
D、若是电刷与换向器之间的摩擦太大，即磁场力不能克服摩擦力，即使我们轻推一下，电动机也不会转动，故该选项也是错误的。
故选：C。
26．直流电动机换向器的作用是（ ）
A．改变线圈的转动方向B．改变线圈中的电流方向
C．改变磁感线的方向D．以上作用同时存在
【分析】要解决此题，需要掌握直流电动机的构造及工作原理。掌握换向器的作用，知道换向器的作用是当线圈刚好转过平衡位置时，自动改变线圈中电流的方向。
【解答】解：直流电动机的换向器的作用是当线圈刚好转过平衡位置时，自动改变线圈中电流的方向，使线圈不停的转动。
故选：B。
27．要使直流电动机的转速加快，下列采取的措施不可靠是（ ）
A．增大线圈中的电流
B．更换电压较高的直流电源
C．将磁铁的两极对调
D．再增加一个磁铁，使该磁铁的磁场与原有的磁场方向一致
【分析】要解决此题需要掌握电动机转动的快慢与什么因素有关。并且要知道直流电动机的构造和工作过程。
【解答】解：通过电动机线圈的电流越大，电动机转动得越快，所以A措施可行；
增高电压，也可以增大通过电动机的电流，所以B也可行；
将磁铁的磁极对调，只是改变了线圈的受力方向，只能改变电动机的转动方向，所以C不可行；
增加一个磁铁，可以加大线圈的受力，所以D可行；
故选：C。
28．如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
【分析】电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向与电流的方向和磁场的方向有关；工作时，消耗电能产生机械能，所以是将电能转化为机械能的过程；且使得线圈持续转动的原因是换向器。
【解答】解：A、电动机是利用通电导线在磁场中受力的作用的原理工作的，故A错误；
B、电动机工作过程中，消耗的电能大部分转化为机械能，有一部分电能转化成了热能，故B错误；
C、使线圈连续不停地转动下去是靠换向器来实现的，故C错误；
D、电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向与电流的方向和磁场的方向有关，故仅改变磁感线的方向可以改变线圈转动的方向，故D正确；
故选：D。
29．在直流电动机中，当线圈转到什么位置时，换向器能自动改变线圈中的电流方向（ ）
A．线圈转到任意位置B．线圈平面与磁感线平行
C．线圈平面与磁感线垂直D．线圈平面与磁感线成45°角
【分析】直流电动机是根据通电线圈在磁场中受力转动的原理制成的，它的转动方向跟电流方向和磁场方向有关。当线圈转动线圈平面与磁感应线垂直的位置时，线圈的两个边受到两个大小相等、方向相反且作用在同一条直线上的力，线圈在平衡力的作用下在平衡位置附近左右摆动，为了让电动机能够持续转动，在制作电动机时增加了换向器，线圈在平衡位置依靠惯性自动转动，当线圈刚好转过平衡位置时换向器就自动改变线圈中的电流的方向，及时改变通电线圈的受力方向，保证电动机能够连续转动。
【解答】解：据上面的分析可知，当线圈转动线圈平面与磁感应线垂直的位置时，线圈的两个边受到两个大小相等、方向相反且作用在同一条直线上的力，线圈在平衡力的作用下在平衡位置附近左右摆动，即该位置就是平衡位置，即为了让电动机能够持续转动，在制作电动机时增加了换向器，线圈在平衡位置依靠惯性自动转动，当线圈刚好转过平衡位置时换向器就自动改变线圈中的电流的方向，及时改变通电线圈的受力方向，保证电动机能够连续转动。
故选：C。
30．安装一台直流电动机模型，接入电路后能正常转动。下列哪一种做法不能改变电动机原来转动方向（ ）
A．调换直流电动机的磁铁极性
B．改变线圈中直流电的方向
C．调节滑动变阻器，改变电流的大小
D．调换电源的正、负极
【分析】通电导体在磁场中受力方向跟电流方向和磁场方向有关。在磁场方向不变时，电流方向相反，通电导体的受力方向相反；电流方向一定时，对调磁极，通电导体的受力方向相反。
【解答】解：A、调换直流电动机的磁铁极性改变了磁场方向，电流方向不变，电动机转动方向发生改变。不符合题意。
B、改变线圈中直流电的方向，磁场方向不变，电动机转动方向发生改变。不符合题意。
C、调节滑动变阻器，改变电流的大小，磁场方向和电流方向都不变，不能改变电动机转动方向。符合题意。
D、调换电源的正、负极，改变线圈中直流电的方向，磁场方向不变，电动机转动方向发生改变。不符合题意。
故选：C。
二．多选题（共4小题）
31．如图所示，利用了磁场对电流作用的设备是（ ）
A．
扬声器
B．
动圈式话筒
C．
直流电动机
D．
交流发电机
【分析】解答本题时，首先要清楚这四个图分别是什么构造示意图，然后根据它们各自的原理进行分析，从而做出选择。
【解答】解：A、这是扬声器构造示意图，扬声器的原理是：线圈中有随声音变化的电流时，线圈的磁极、磁性强弱会随之改变，线圈受永磁体的作用不断来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。扬声器就是利用了磁场对电流的作用，故A正确；
B、这是动圈式话筒构造示意图，动圈式话筒的原理是：对着话筒说话时，产生的声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中的这种运动，能产生随着声音的变化而变化的电流，经放大后，通过扬声器还原成声音。动圈式话筒其实就是利用了电磁感应的原理，故B不正确；
C、这是电动机构造示意图，电动机的原理是：通电线圈在磁场中受力而发生转动。电动机就是利用了磁场对电流的作用，故C正确；
D、这是发电机构造示意图，发电机的原理是：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流。发电机就是利用了电磁感应的原理，故D不正确。
故选：AC。
32．如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器、电路都完好），要想使金属棒运动起来，下列措施可行的是（ ）
A．将蹄形磁体的N、S极对调
B．换用磁性强一些的蹄形磁体
C．换用能提供较大电流的直流电源
D．使用轻质金属棒，减小金属棒与导轨之间的摩擦力
【分析】由受力分析得，金属棒之所以没有运动是因为受到的静摩擦力等于磁场力，所以不能改变金属棒的运动状态，故可以从增大磁场力及减小摩擦两方面分析。
【解答】解：A、将N、S极对调后，磁场力的方向发生变化但磁场力的大小不变，故导体受力仍平衡，故对调磁极不能使导体棒运动；
B、换用强磁场后，磁场力变大，当磁场力大于摩擦力时，金属棒即会产生运动；
C、增大电源后，金属棒中电流变大，故磁场力变强，磁场力大于摩擦力时，金属棒即会产生运动；
D、使用轻质金属棒，金属棒对导轨的压力变小，故摩擦力减小，摩擦力小于磁场力时，金属棒即会运动；
故选：BCD。
33．如图所示的四个演示实验中，最能够说明电动机工作原理的是（ ）
A．B．C．D．
【分析】电动机的工作原理是：通电导体在磁场中受到力的作用。正确分析四个选项各是研究什么问题的，再做回答。
【解答】解：A、是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，不符合题意；
B、D、电路中有电流，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；
C、在外力作用下使导体运动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意。
故选：BD。
34．下列说法中正确的是（ ）
A．磁场和磁感线都是真实存在的
B．电动机工作时是将电能转化为动能
C．扬声器、电磁继电器、电铃都应用了电磁铁
D．磁极间的相互作用是通过磁场发生的
【分析】本题综合考查了磁现象的多个基础知识，依据磁场和磁感线的认识、电动机的能量转化、电磁铁的应用等知识来判断。
【解答】解：A、磁场是磁体周围存在的一种特殊的物质，它是看不见的，但它是真实的客观存在，磁感线是为了形象直观地描述磁场而画出来的，它可以看得见，但不是真实的存在，故A错误；
B、电动机的原理是通电线圈在磁场中受力转动，通电后可以运动，所以是电能转化为机械能，故B正确；
C、扬声器、电磁继电器、电铃中都含有电磁铁，符合事实，故C正确；
D、磁体周转存在磁场，磁极间的相互作用，就是通过磁场发生的，故D正确。
故选：BCD。
三．填空题（共10小题）
35．图甲为某兴趣小组制作的“神奇转框”，转框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，该转框可以绕电池及柱形物持续转动。在转动过程中，能量转化是 电能转化为机械能 ，柱形物应具有较好的导电性和 磁性 （填物理属性）．图乙所示的四个实验中，能说明该神奇转框工作原理的是 A 。
【分析】本实验利用了通电导体在磁场中受力的原理，因此，要有磁场的存在，同时还要有电流的存在。这一过程中，将电能转化为机械能。
【解答】解：（1）金属线框绕电池转动过程中将电能转化为机械能；
（2）在实验中，圆柱形物体提供了磁场，同时还是电路的一部分，因此，它具有导电性和磁性。
（3）在本实验中，铜线框之所以能够转动，是由于通电线框在磁场中受力，同电动机的原理相同。
A、是电动机的原理图，是根据通电导体在磁场中受到力的作用做成的，故A正确；
B、是发电机的原理图，是根据电磁感应现象制成的，故B错误；
C、是奥斯特实验，说明电流的周围存在磁场，故C错误；
D、是电磁铁的原理图，故D错误；
故答案为：电能转化为机械能；磁性；A。
36．如图所示，是检验磁场对通电导体作用力的实验装置，当导线AB中有某方向电流通时，它受到的磁场力方向向左。
（1）如果仅将磁极对调位置，导线ab受力方向向 右 。
（2）如果磁极位置不变，仅改变ab中的电流方向，导线ab受力方向向 右 。
（3）若同时对调磁极位置和改变电流方向，导线ab的受力方向向 左 。
【分析】通电导体在磁场中的受力方向与磁场方向和电流方向有关，改变其中的任何一个，受力的方向都改变，同时改变两个条件，则受力的方向不变。
【解答】解：（1）如果仅将磁极对调位置，导线ab受力方向右；
（2）如果磁极位置不变，仅改变ab中的电流方向，导线ab受力方向右；
（3）若同时对调磁极位置和改变电流方向，导线ab的受力方向左；
故答案为：右，右，左。
37．小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图所示，他发现发光的灯丝晃动了，这是因为 磁场对电流有力的作用 ；该灯正常工作1h消耗的电能是 0.1 kW•h，能使标有“3000R/KW•h”字样电能表的转盘转过 300 圈，如该灯泡接在110V的电路上，它的实际功率是 25 W．（不考虑灯丝电阻的变化）
【分析】（1）由通电导线在磁场中受磁场力可以分析灯丝发生的现象；
（2）据电能的计算公式W=Pt计算即可；
（3）据电能表盘参数“3000R/kW•h”字样可以计算出转数；
（4）由P=可求得灯泡正常工作时的电阻，而后再据公式计算出实际功率即可。
【解答】解：小灯泡中通以交流电流，故小灯泡的灯丝在磁场中受力是变化的，故小灯泡的灯丝将抖动；说明了磁场对通电导体有力的作用；
据灯泡正常工作，所以此时的功率是100W，即0.1kW，故W=Pt=0.1kw×h=0.1kW•h；
据电能表盘上标有3000R/KW•h，所以转动的圈数是：n=3000×0.1=300R；
根据P=可得，灯泡的电阻：
R===484Ω，
将它接在110V的电路中时，该灯泡消耗的实际功率：
P===25W
故答案为：磁场对电流有力的作用；0.1；300；25。
38．如图所示是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁铁力的作用而运动，这与 电动机 的工作原理相同，由于通过线圈的电流是 交流 电流，线圈就不断的来回振动，带动纸盒也来回振动，于是扬声器就发出了声音。
【分析】（1）电动机是利用通电导线在磁场中受力的作用的原理制成的。
（2）扬声器根据线圈中交变的电流产生变化的磁场，与磁体发生相互作用而带动纸盆运动而发声。
【解答】解：（1）电动机是利用通电导线在磁场中受力的作用的原理制成的；当扬声器线圈中有电流通过时，线圈受到磁场力的作用而运动，这与电动机的工作原理相同；
（2）扬声器主要由线圈，永磁体，锥形纸盆组成，当线圈中通过交流电流时，会产生变化的磁场，线圈受到磁场力的作用而运动，与永磁体之间相互作用产生振动，带动纸盆也来回振动，使扬声器发声。
故答案为：电动机； 交流。
39．扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图。当线圈中通过变化电流时，线圈受到 磁场 力作用，从而带动与线圈相连的纸盆 来回振动 ，于是扬声器就发出了声音。
【分析】解答本题要对扬声器的工作过程有清楚的了解。扬声器的线圈中有随声音变化的电流，因为通电线圈在磁场中受到力的作用，使得线圈就不断地来回振动，纸盆也就振动动起来，便发出了声音。
【解答】解：如图，扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆来回振动，将电信号转化成声信号。
故答案为：磁场；来回振动。
40．扬声器是把 电 信号转化成 声 信号的一种装置，它主要是由固定的 永磁体 、线圈和锥形纸盆构成。
【分析】扬声器由永久磁体、线圈和锥形纸盆组成，是一种把电信号转化成声信号的装置。
【解答】解：扬声器是把电信号转换成声信号的一种装置。扬声器主要由固定的永磁体、线圈和锥形纸盆组成。当线圈通过交变电流时，线圈受到磁铁的吸引或排斥，线圈的运动方向不断变化，产生振动并带动纸盆也来回振动，于是把电信号转换成声音信号。
故答案为：电；声；永磁体。
41．直流电动机是根据 通电线圈在磁场中受力转动 原理制成的，直流电动机工作时，线圈中电流方向是 变化 的。（选填“变化”或“不变化”）。
【分析】本题主要考查对电动机原理的记忆和对线圈中电流方向的了解。
【解答】解：直流电动机是根据通电线圈在磁场中受力转动原理制成的，直流电动机工作时，在电动机上安装了换向器，当线圈转过平
衡位置时，换向器自动改变线圈中电流的方向，让线圈能够持续转动。
故答案为：通电线圈在磁场中受力转动；变化。
42．电动机是把 电 能转化为 机械 能的机器，它是利用 通电线圈在磁场里受力的作用 的原理制成的。
【分析】电动机是利用通电导线在磁场中受力的作用的原理制成的，故据电动机在工作时所消耗的能量形式和产生的能量形式可判断其在工作时的能量转化。
【解答】解：所谓电动机，即通电能动，故工作时消耗电能，产生机械能，故是将电能转化为机械能的装置，即是利用通电导线在磁场中受力的作用的原理制成的。
故答案为：电；机械；通电线圈在磁场中受力的作用。
43．如图为电动机和发电机模型，其中图 甲 （选填“甲”或“乙”）为电动机模型，其工作原理是 通电导体在磁场中受力运动 。
【分析】电动机的工作原理是通电线圈在磁场中受力转动或通电导体在磁场中受力。
【解答】解：图中甲所示的是电动机的模型，电动机的工作原理是通电线圈在磁场中受力转动或通电导体在磁场中受力。
故答案为：甲；通电导体在磁场中受力运动。
44．直流电动机是根据 通电线圈在磁场中受力转动 原理制成的，在输入电流时采用 换向器 来改变线圈中的电流方向，从而使它能连续转动。
【分析】直流电动机是根据通电线圈在磁场中受力转动的原理制成的，由于电动机线圈的转动方向与磁场方向和电流方向有关，在制作直流电动机时安装了换向器，当线圈转过平衡位置时及时改变线圈中电流的方向，从而改变线圈的受力方向，使线圈能够保证持续转动。
【解答】解：直流电动机是根据通电线圈在磁场中受力转动原理制成的，在输入电流时采用换向器来改变线圈中的电流方向，从而使它能连续转动。
故答案为：通电线圈在磁场中受力转动；换向器。
一．选择题（共30小题）
1．如图所示，是将绝缘导线缠绕在指南针上而制成的简易电流计，现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法错误的是（ ）
A．该简易电流计是利用电磁感应现象制成的
B．若将电源的两极对调，则磁针会反向偏转
C．若断开电路，则磁针回到原来的位置
D．若断开电路，则磁针静止时，其S极将指向地理南极附近
2．通电导体在磁场中受力而运动时（ ）
A．消耗了电能，产生了机械能B．消耗了机械能，产生了电能
C．消耗了机械能，产生了内能D．消耗了化学能，产生了电能
3．我国未来的航母将采用自行研制的电磁弹射器，如图所示。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列实验中，与电磁弹射器工作原理一致的是（ ）
A．B．C．D．
4．关于电与磁实验的装置图，用来研究磁场对电流有力的作用的是（ ）
A．B．C．D．
5．如图所示，用来研究通电导线在磁场中受到力的作用的实验装置是（ ）
A．B．C．D．
6．如图所示的四个装置可以用来演示科学现象，则下列表述正确的是（ ）
A．
可用来演示电磁感应现象
B．
可用来演示电动机的原理
C．
可用来演示电流的磁效应
D．
可用来演示电磁铁的磁性强弱与电流大小的关系
7．在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外。如图所示，图表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，选项的四种情况中，通电导体b受到的磁场力方向水平向左的是（ ）
A．B．C．D．
8．如图为一阴极射线管接通电源后，K极射出电子流，水平流向A，若在其上方附近有一水平放置的直导线，导线中的电流从左向右，则电子流将（ ）
A．向上偏转B．向下偏转C．向纸外偏转D．向纸内偏转
9．如图所示，同一条形磁铁，从静止开始由同一高度下落，分别穿过闭合的塑料线圈甲、断开的塑料线圈乙、闭合的金属线圈丙、断开的金属线圈丁，则它穿过哪个线圈后落地时的动能最小？（所有线圈均有电阻，不计空气阻力）（ ）
A．线圈甲B．线圈乙C．线圈丙D．线圈丁
10．一种动圈式扬声器可以代替话筒使用。如图所示，人对着扬声器的锥形纸盆说话，声音使纸盆振动，与纸盆相连的线圈也会随着振动（线圈是放置在一个永久磁体的磁场中），这时线圈中就会产生随着声音变化的电流。下列图中与其原理相同的是（ ）
A．B．C．D．
11．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中错误的是（ ）
A．线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音
B．锥形纸盆振动越快，产生的声音音调越高
C．锥形纸盆振幅越大，产生的声音响度越大
D．扬声器工作过程利用的是电磁感应原理
12．收音机、电视机、音响里都有扬声器（如图），扬声器的工作原理是（ ）
A．电磁感应现象B．磁场对通电导线有力的作用
C．电流周围存在磁场D．电流的热效应
13．动圈式扬声器是把电信号转换成声信号的一种装置。扬声器主要由固定的永磁体、线圈和锥形纸盆组成。当线圈通过交变电流时，线圈受到磁铁的吸引或排斥，线圈的运动方向不断变化，产生振动并带动纸盆也来回振动，于是把电信号转换成声音信号，下列图中能反映扬声器工作原理的是（ ）
A．B．C．D．
14．如图所示，动圈式扬声器主要由线圈、永磁体、锥形纸盆组成。当线圈中有电流通过时，处在磁场中的线圈会受到力的作用而带动纸盆振动产生声音，如图所示的实验中，与动圈式扬声器工作原理相同的是（ ）
A．B．C．D．
15．如图为学习电磁现象时中做的几个实验，其中能反映电动机工作原理的是（ ）
A．
使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转
B．
使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转
C．
给带有铁芯的线圈通电，它能吸住铁块及重物
D．
闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来
16．如图所示的四个装置，能说明电动机工作原理的是（ ）
A．B．C．D．
17．下列四幅图中能说明电动机工作原理的是（ ）
A．B．C．D．
18．如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（ ）
A．该装置探究的是电动机的原理
B．该装置探究的是发电机的原理
C．只改变电流方向时，通电导体的受力方向不变
D．只改变磁场方向时，通电导体的受力方向不变
19．如图所示的四个实验中，能说明电动机工作原理的是（ ）
A．B．C．D．
20．如图，在下列有关电与磁实验的装置图中，能应用于发动机的原理的是（ ）
A．B．C．D．
21．如图四幅图中能说明电动机原理的是（ ）
A．B．C．D．
22．下列四幅图中能说明电动机工作原理的是（ ）
A．B．C．D．
23．下列四幅实验装置图所反映的原理，对电动机的发明有直接影响的是（ ）
A．B．C．D．
24．如图所示，下列有关电与磁实验的装置中，属于电动机原理的是（ ）
A．B．C．D．
25．在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是（ ）
A．磁铁的磁性不强
B．通过线圈的电流太小了
C．电动机线圈平面恰好处在平衡位置
D．电刷与换向器之间的摩擦太大了
26．直流电动机换向器的作用是（ ）
A．改变线圈的转动方向B．改变线圈中的电流方向
C．改变磁感线的方向D．以上作用同时存在
27．要使直流电动机的转速加快，下列采取的措施不可靠是（ ）
A．增大线圈中的电流
B．更换电压较高的直流电源
C．将磁铁的两极对调
D．再增加一个磁铁，使该磁铁的磁场与原有的磁场方向一致
28．如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
29．在直流电动机中，当线圈转到什么位置时，换向器能自动改变线圈中的电流方向（ ）
A．线圈转到任意位置B．线圈平面与磁感线平行
C．线圈平面与磁感线垂直D．线圈平面与磁感线成45°角
30．安装一台直流电动机模型，接入电路后能正常转动。下列哪一种做法不能改变电动机原来转动方向（ ）
A．调换直流电动机的磁铁极性
B．改变线圈中直流电的方向
C．调节滑动变阻器，改变电流的大小
D．调换电源的正、负极
二．多选题（共4小题）
31．如图所示，利用了磁场对电流作用的设备是（ ）
A．
扬声器
B．
动圈式话筒
C．
直流电动机
D．
交流发电机
32．如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器、电路都完好），要想使金属棒运动起来，下列措施可行的是（ ）
A．将蹄形磁体的N、S极对调
B．换用磁性强一些的蹄形磁体
C．换用能提供较大电流的直流电源
D．使用轻质金属棒，减小金属棒与导轨之间的摩擦力
33．如图所示的四个演示实验中，最能够说明电动机工作原理的是（ ）
A．B．C．D．
34．下列说法中正确的是（ ）
A．磁场和磁感线都是真实存在的
B．电动机工作时是将电能转化为动能
C．扬声器、电磁继电器、电铃都应用了电磁铁
D．磁极间的相互作用是通过磁场发生的
三．填空题（共10小题）
35．图甲为某兴趣小组制作的“神奇转框”，转框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，该转框可以绕电池及柱形物持续转动。在转动过程中，能量转化是 ，柱形物应具有较好的导电性和 （填物理属性）．图乙所示的四个实验中，能说明该神奇转框工作原理的是 。
36．如图所示，是检验磁场对通电导体作用力的实验装置，当导线AB中有某方向电流通时，它受到的磁场力方向向左。
（1）如果仅将磁极对调位置，导线ab受力方向向 。
（2）如果磁极位置不变，仅改变ab中的电流方向，导线ab受力方向向 。
（3）若同时对调磁极位置和改变电流方向，导线ab的受力方向向 。
37．小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图所示，他发现发光的灯丝晃动了，这是因为 ；该灯正常工作1h消耗的电能是 kW•h，能使标有“3000R/KW•h”字样电能表的转盘转过 圈，如该灯泡接在110V的电路上，它的实际功率是 W．（不考虑灯丝电阻的变化）
38．如图所示是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁铁力的作用而运动，这与 的工作原理相同，由于通过线圈的电流是 电流，线圈就不断的来回振动，带动纸盒也来回振动，于是扬声器就发出了声音。
39．扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图。当线圈中通过变化电流时，线圈受到 力作用，从而带动与线圈相连的纸盆 ，于是扬声器就发出了声音。
40．扬声器是把 信号转化成 信号的一种装置，它主要是由固定的 、线圈和锥形纸盆构成。
41．直流电动机是根据 原理制成的，直流电动机工作时，线圈中电流方向是 的。（选填“变化”或“不变化”）。
42．电动机是把 能转化为 能的机器，它是利用 的原理制成的。
43．如图为电动机和发电机模型，其中图 （选填“甲”或“乙”）为电动机模型，其工作原理是 。
44．直流电动机是根据 原理制成的，在输入电流时采用 来改变线圈中的电流方向，从而使它能连续转动。
九年级上学期《20.4 电动机》参考答案与试题解析
一．选择题（共30小题）
1．如图所示，是将绝缘导线缠绕在指南针上而制成的简易电流计，现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法错误的是（ ）
A．该简易电流计是利用电磁感应现象制成的
B．若将电源的两极对调，则磁针会反向偏转
C．若断开电路，则磁针回到原来的位置
D．若断开电路，则磁针静止时，其S极将指向地理南极附近
【分析】（1）结合图中的装置特点，判断其所涉及的电磁学的原理，重点区分磁场对电流的作用，和电磁感应现象装置的不同。
（2）通电导体受力的方向与电流方向和磁感线的方向有关；
（3）断开电路，电路中无电流，指南针仍指示南北；
（4）地球是一个巨大的条形磁体，地磁的N极在地理的南极附近，地磁的S极在地理的北极附近。
【解答】解：
A、图中简易电流计是利用通电导体在磁场中受力制成的，不是电磁感应现象，故A错误；
B、通电导体受力的方向与电流方向有关，若电源的两极对调，导体受力方向改变，磁针会反向偏转，故B正确；
CD、断开电路，电路中无电流，指南针仍指示南北回到原来的位置，其S极将指向地理南极附近，故CD正确。
故选：A。
2．通电导体在磁场中受力而运动时（ ）
A．消耗了电能，产生了机械能B．消耗了机械能，产生了电能
C．消耗了机械能，产生了内能D．消耗了化学能，产生了电能
【分析】判断能量的转化，主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量。
【解答】解：通电导体在磁场中会受到磁场力的作用从而产生运动，获得机械能。所以，通电导体在磁场力作用下运动时消耗电能，将电能转化为机械能。
故选：A。
3．我国未来的航母将采用自行研制的电磁弹射器，如图所示。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列实验中，与电磁弹射器工作原理一致的是（ ）
A．B．C．D．
【分析】根据通电导体在磁场中受到磁场力的作用分析解答。
【解答】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、该实验为奥斯特实验，说明了电流周围存在着磁场，故A错误；
B、图中均没有电源，闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应实验，故B错误；
C、图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器工作原理相同，故C正确；
D、该实验是电磁铁的实验，故D错误。
故选：C。
4．关于电与磁实验的装置图，用来研究磁场对电流有力的作用的是（ ）
A．B．C．D．
【分析】看清各图物理情景，根据各实验原理逐一分析判断。
【解答】解：A是研究电磁感应现象的实验；B是探究电流磁效应的实验；C是探究电磁铁与线圈匝数关系的实验；D是探究磁场对电流作用的实验。
故选：D。
5．如图所示，用来研究通电导线在磁场中受到力的作用的实验装置是（ ）
A．B．C．D．
【分析】根据图示的实验装置，结合实验现象推出其反应的物理规律进行解答。
【解答】解：A．导体与电流表相连，在闭合回路中当导体棒在磁场中运动时，电流表中会产生电流，探究的是电磁感应，故A不符合题意；
B．当开关闭合时，放在磁场中的导体会在磁场力的作用下运动起来，探究的是磁场对电流作用力，故B符合题意；
C．当将导体棒放在小磁针上方时，小磁针会发生偏转，说明通电直导体周围存在磁场，故C不符合题意；
D．这是发电机的原理模型图，当线圈转动时，产生感应电流，说明电磁感应现象，故D不符合题意。
故选：B。
6．如图所示的四个装置可以用来演示科学现象，则下列表述正确的是（ ）
A．
可用来演示电磁感应现象
B．
可用来演示电动机的原理
C．
可用来演示电流的磁效应
D．
可用来演示电磁铁的磁性强弱与电流大小的关系
【分析】本题考查电磁感应、电流的磁效应，可根据实验装置及实验的现象进行判断。
【解答】解：A、图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，是电动机的制作原理，故A错误；
B、图中导体棒ab在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，是发电机的制作原理，故B错误；
C、放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了磁场，即演示了电流的磁效应，故C正确；
D、通电后串联的两绕有线圈的铁钉都可吸引小铁钉，通过的电流是相同的，但左边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，不能得出磁性与电流大小的关系，故D错误。
故选：C。
7．在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外。如图所示，图表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，选项的四种情况中，通电导体b受到的磁场力方向水平向左的是（ ）
A．B．C．D．
【分析】由题干图可以看出左手定则的判断方法，分别对选项进行判断即可。
【解答】解：由图可看出，在用左手定则判定时，可以让磁感线穿过掌心，四指指向电流方向，大拇指指向力的方向。
则可以判出：A中力向下，B中力向右，C中力向左，D中力向右。
故选：C。
8．如图为一阴极射线管接通电源后，K极射出电子流，水平流向A，若在其上方附近有一水平放置的直导线，导线中的电流从左向右，则电子流将（ ）
A．向上偏转B．向下偏转C．向纸外偏转D．向纸内偏转
【分析】由于阴极射线管是固定不动的，所以先据右手安培定则判断出当K极射出水平流向A的电子流时的磁场方向，而后再据左手定则判断导线所受力的方向即可。
【解答】解：由于K极射出水平流向A的电子流，即在该过程中电流的方向是由A向K，所以据右手定则即可判断出阴极管上方导线所在的磁场是垂直于纸面向里的，由于已知导线中电流的方向，所以再据左手定则，能判断出导线会受到向下的磁场力的作用。
故选：B。
9．如图所示，同一条形磁铁，从静止开始由同一高度下落，分别穿过闭合的塑料线圈甲、断开的塑料线圈乙、闭合的金属线圈丙、断开的金属线圈丁，则它穿过哪个线圈后落地时的动能最小？（所有线圈均有电阻，不计空气阻力）（ ）
A．线圈甲B．线圈乙C．线圈丙D．线圈丁
【分析】条形磁铁在下落过程中穿过闭合线圈，线圈中产生电流，该过程是电磁感应现象，即将机械能转化为电能，也是克服阻力做功的过程。
【解答】解：
条形磁铁由静止开始下落穿过闭合金属线圈，线圈中产生电流，由楞次定律的第二种表述：“来拒去留”可知，线圈与磁铁应是相互排斥的，所以线圈对条形磁铁一直做负功，条形磁铁的动能之在减少，也是克服阻力做功的过程，据此分析C符合要求；
AB选项中是塑料线圈不会产生感应电流，AB不符合要求；
D选项中的金属线圈断开的，也不会产生感应电流，D不符合要求。
故选：C。
10．一种动圈式扬声器可以代替话筒使用。如图所示，人对着扬声器的锥形纸盆说话，声音使纸盆振动，与纸盆相连的线圈也会随着振动（线圈是放置在一个永久磁体的磁场中），这时线圈中就会产生随着声音变化的电流。下列图中与其原理相同的是（ ）
A．B．C．D．
【分析】动圈式话筒工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器。由此可知其工作原理是电磁感应现象。
【解答】解：A、该图是电动机的原理图，即通电导体在磁场中受力运动；不符合题意；
B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；符合题意；
C、该图是探究电磁铁磁性强弱的实验；不合题意；
D、该图是奥斯特实验，即通电导体周围存在磁场；不符合题意；
故选：B。
11．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中错误的是（ ）
A．线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音
B．锥形纸盆振动越快，产生的声音音调越高
C．锥形纸盆振幅越大，产生的声音响度越大
D．扬声器工作过程利用的是电磁感应原理
【分析】①扬声器的线圈中有随声音变化的电流，因为通电线圈在磁场中受到力的作用，使得线圈就不断地来回振动，纸盆也就振动动起来，便发出了声音。是利用通电导体在磁场中受到力的作用原理工作的
②音调是指声音的高低，它和物体振动频率有关。
③声音的强弱叫响度，响度与发声体的振幅有关：振幅越大，响度越大，另外响度还与距离发声体的远近有关。
【解答】解：A、如图，扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆振动，发出声音，此过程中将电信号转化成声信号。故A正确；
B、音调是指声音的高低，它和物体振动频率有关。物体振动频率越快，音调越高；振动频率越慢，音调越低。故B正确；
C、在物理学中，把声音的强弱叫做响度，把物体振动的幅度叫做振幅，物体的振幅越大产生声音的响度越大。电视机、复读机上的音量的越大，它的响度越大。故C正确；
D、扬声器是利用通电导体在磁场中受到力的作用原理工作的；故D错误；
故选：D。
12．收音机、电视机、音响里都有扬声器（如图），扬声器的工作原理是（ ）
A．电磁感应现象B．磁场对通电导线有力的作用
C．电流周围存在磁场D．电流的热效应
【分析】对于扬声器来说，其内部有一个永久磁铁，当其线圈中通过电流时，即通电线圈在永久磁铁的磁场中受到力的作用，故能形成振动，将电能转化为机械能，将电信号变为声信号。
【解答】解：扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过变化的电流时，据磁场对通电导线有力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，将电能转化为机械能，同时线圈的振动也会带动纸盆也来回振动，于是扬声器就发出了声音。
故选：B。
13．动圈式扬声器是把电信号转换成声信号的一种装置。扬声器主要由固定的永磁体、线圈和锥形纸盆组成。当线圈通过交变电流时，线圈受到磁铁的吸引或排斥，线圈的运动方向不断变化，产生振动并带动纸盆也来回振动，于是把电信号转换成声音信号，下列图中能反映扬声器工作原理的是（ ）
A．B．C．D．
【分析】扬声器是利用通电线圈在磁场中要受到力的作用工作的。
【解答】解：A、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；不合题意；
B、该图是奥斯特实验，即通电导体周围存在磁场；不合题意；
C、该图是探究电磁铁磁性强弱与匝数的关系；不合题意；
D、该图是电动机的原理图，即通电导体在磁场中受力运动；符合题意。
故选：D。
14．如图所示，动圈式扬声器主要由线圈、永磁体、锥形纸盆组成。当线圈中有电流通过时，处在磁场中的线圈会受到力的作用而带动纸盆振动产生声音，如图所示的实验中，与动圈式扬声器工作原理相同的是（ ）
A．B．C．D．
【分析】扬声器是利用通电线圈在磁场中要受到力的作用工作的。
【解答】解：A、该图是奥斯特实验，即通电导体周围存在磁场；故A不合题意；
B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；故B不合题意；
C、该图是探究电磁铁磁性强弱与电流大小的关系；故C不合题意；
D、该图是电动机的原理图，即通电导体在磁场中受力运动；故D符合题意。
故选：D。
15．如图为学习电磁现象时中做的几个实验，其中能反映电动机工作原理的是（ ）
A．
使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转
B．
使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转
C．
给带有铁芯的线圈通电，它能吸住铁块及重物
D．
闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来
【分析】认识这几幅图，明确它们所反映的实验原理，找出和电动机的工作原理相同的选项。
【解答】解：A、该图是电磁感应实验，线圈在磁场中做切割磁感线运动时，闭合电路中就会产生感应电流，选项A不符合题意；
B、该图是电磁感应实验，使导体AB沿箭头所示方向左右摆动，它此时做切割磁感线运动，闭合电路中会产生感应电流，电流表指针发生偏转，选项B不符合题意；
C、给带有铁芯的线圈通电，它能吸住铁块及重物，表明通电螺线管周围存在磁场，不符合题意；
D、闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来，表明通电导体在磁场中受到力的作用，这是电动机的工作原理，符合题意。
故选：D。
16．如图所示的四个装置，能说明电动机工作原理的是（ ）
A．B．C．D．
【分析】要解答本题需掌握：电动机的原理是利用通电导体在磁场中受到力的作用的原理制成的。
【解答】解：
A、当导体在磁场中做切割磁感线运动时，检流计的指针会发生偏转，说明会产生感应电流，这是电磁感应现象，是发电机的原理，故该选项错误；
B、奥斯特实验，说明了通电导体周围存在磁场，故该选项错误；
C、该选项是用来研究影响电磁铁磁性强弱因素的实验，故该选项也是错误的；
D、当闭合开关后，通电导体在磁场中受力运动，是电动机的原理，故该选项正确。
故选：D。
17．下列四幅图中能说明电动机工作原理的是（ ）
A．B．C．D．
【分析】要解答本题需掌握：电动机的原理是利用通电导体在磁场中受到力的作用的原理制成的。
【解答】解：电动机是将电能转化为机械能的机械，它在工作时要消耗电能，故排除A；
而B、D分别是研究电磁铁磁性的强弱和奥斯特实验；
C是验证通电导体在磁场中受力转动的实验，也就是验证电动机工作原理的实验。
故选：C。
18．如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是（ ）
A．该装置探究的是电动机的原理
B．该装置探究的是发电机的原理
C．只改变电流方向时，通电导体的受力方向不变
D．只改变磁场方向时，通电导体的受力方向不变
【分析】（1）该装置中有电源提供电能，这是研究通电导体在磁场中受力的装置，是电动机的工作原理。
（2）磁场对通电导体的作用力的方向与电流方向、磁场方向的有关。
【解答】解：AB、该装置中有电源提供电能，这是研究通电导体在磁场中受力的装置，是电动机的工作原理，故A正确，B错误。
CD、磁场对通电导体的作用力的方向与电流方向、磁场方向的有关，只改变电流方向或只改变磁场都可以改变通电导体的受力方向，故CD错误。
故选：A。
19．如图所示的四个实验中，能说明电动机工作原理的是（ ）
A．B．C．D．
【分析】电动机的工作原理是：通电导体在磁场中受到力的作用。
【解答】解：
A、该装置是发电机原理图，表示电磁感应现象，故A错误；
B、该装置是奥斯特实验，表明通电导线周围有磁场，故B错误；
C、该装置是电动机原理图，表明通电的导体在磁场中受力的作用，故C正确；
D、该装置是研究电磁铁磁性强弱的实验装置，故D错误。
故选：C。
20．如图，在下列有关电与磁实验的装置图中，能应用于发动机的原理的是（ ）
A．B．C．D．
【分析】本题涉及的实验内容较多，解题时首先要弄清四个选项所研究的是哪些实验或现象，再进行判断。
【解答】解：A、电磁感应是将机械能转化为电能，利用这一原理发明了发电机，故A不符合题意；
B、这是奥斯特实验装置，说明通电导线周围存在磁场，故B不符合题意；
C、这是研究电磁铁的磁性强弱与匝数多少关系的实验，结论是当电流一定时，线圈匝数越多，电磁铁的磁性越强，故C不符合题意；
D、此实验探究的是通电导体在磁场中受力运动的现象，利用这一原理制作了电动机，故D符合题意。
故选：D。
21．如图四幅图中能说明电动机原理的是（ ）
A．B．C．D．
【分析】本题涉及的实验内容较多，解题时首先要弄清电动机的原理﹣﹣通电线圈在磁场中能够转动。再弄清楚四个选项所研究的是哪些实验或现象，最后进行判断。
【解答】解：
A、导体在磁场中做切割磁感线运动时，通过观察电流表指针的是否偏转，来确定电路中是否产生感应电流，这是用来研究电磁感应现象的装置，这是发电机的原理，故A错误；
B、导体通电后，原来指向南北方向的小磁针发生了偏转，说明其受到了新的磁场力，从而说明了通电导体周围存在磁场。故B错误；
C、这是电磁铁通电后吸引铁屑的实验，说明了电流的磁效应，故C错误；
D、通电后，原来在磁场中静止的导体运动起来，这说明了通电导体在磁场中受到力的作用，这是电动机的原理，故D正确。
故选：D。
22．下列四幅图中能说明电动机工作原理的是（ ）
A．B．C．D．
【分析】知道电动机的原理是利用通电导体在磁场中受到力的作用的原理制成的，然后分析各图描述的问题即可解答。
【解答】解：A、该装置是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故A不符合题意；
B、该装置是研究电磁铁的磁性强弱与什么因素有关的实验，故B不符合题意；
C、该装置电路中有电源，是研究通电导体受到磁场力的作用发生运动的，能说明电动机工作原理，故C符合题意；
D、该装置在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故D不符合题意。
故选：C。
23．下列四幅实验装置图所反映的原理，对电动机的发明有直接影响的是（ ）
A．B．C．D．
【分析】首先明确电动机的工作原理，然后根据图示的实验装置，结合文字描述的实验现象，得到该装置反应的物理理论，两者对比从而可以得到答案。
【解答】解：电动机是利用通电线圈在磁场中受力转动的原理制成的。
A、闭合开关前，导体中无电流通过，导体在磁场中静止不动；开关闭合后，当导体中有电流通过时，在磁场中静止的导体运动起来，说明通电导体在磁场中受到力的作用。与电动机的制成原理相同，故正确；
B、导体在磁场中做切割磁感线运动时，电流表的指针发生偏转，说明电路中产生了电流，这种现象叫电磁感应，故错误；
C、该装置是探究电磁铁的磁性强弱的影响因素的装置，故错误；
D、装置通电前，即电路中无电流时，小磁针指向南北方向不发生偏转，说明小磁针不受力；通电后，小磁针的指向发生偏转，说明小磁针受到力的作用，从而说明了电流的周围存在磁场，故错误。
故选：A。
24．如图所示，下列有关电与磁实验的装置中，属于电动机原理的是（ ）
A．B．C．D．
【分析】电动机是利用通电线圈在磁场里受力转动的原理制成的；电动机工作时是将电能转化为机械能；弄清四个选项所研究的是哪些实验或现象，再进行判断。
【解答】解：A、这是奥斯特实验装置，说明通电导线周围存在磁场，不属于电动机的原理，故A错误；
B、此实验探究的是通电导体在磁场中受力运动的现象，属于电动机的原理，故B正确；
C、实验中若开关闭合，导体ab做切割磁感线运动时，电路中能够产生感应电流，是电磁感应实验，不属于电动机的原理，故C错误；
D、实验中若线圈abcd转动，会做切割磁感线而产生感应电流，是发电机原理图，不属于电动机原理，故D错误。
故选：B。
25．在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是（ ）
A．磁铁的磁性不强
B．通过线圈的电流太小了
C．电动机线圈平面恰好处在平衡位置
D．电刷与换向器之间的摩擦太大了
【分析】平衡位置是电动机的转子和定子形成了开路，导体中没有电流通过，磁场对其没有作用力，电动机不会转动。只要越过平衡位置后，产生电流，便可以转动了。
【解答】解：A、若是磁铁的磁性不强，即线圈所受的磁场力小于摩擦力，即使我们轻推一下，电动机也不会转动，故该选项不符合题意；
B、若是线圈中的电流太小，同样线圈所受的磁场力小于摩擦力时，即使我们轻推一下，电动机也不会转动，故该选项也不符合题意；
C、平衡位置是电动机的转子和定子形成了开路，导体中没有电流通过，磁场对其没有作用力，电动机不会转动，故该选项正确；
D、若是电刷与换向器之间的摩擦太大，即磁场力不能克服摩擦力，即使我们轻推一下，电动机也不会转动，故该选项也是错误的。
故选：C。
26．直流电动机换向器的作用是（ ）
A．改变线圈的转动方向B．改变线圈中的电流方向
C．改变磁感线的方向D．以上作用同时存在
【分析】要解决此题，需要掌握直流电动机的构造及工作原理。掌握换向器的作用，知道换向器的作用是当线圈刚好转过平衡位置时，自动改变线圈中电流的方向。
【解答】解：直流电动机的换向器的作用是当线圈刚好转过平衡位置时，自动改变线圈中电流的方向，使线圈不停的转动。
故选：B。
27．要使直流电动机的转速加快，下列采取的措施不可靠是（ ）
A．增大线圈中的电流
B．更换电压较高的直流电源
C．将磁铁的两极对调
D．再增加一个磁铁，使该磁铁的磁场与原有的磁场方向一致
【分析】要解决此题需要掌握电动机转动的快慢与什么因素有关。并且要知道直流电动机的构造和工作过程。
【解答】解：通过电动机线圈的电流越大，电动机转动得越快，所以A措施可行；
增高电压，也可以增大通过电动机的电流，所以B也可行；
将磁铁的磁极对调，只是改变了线圈的受力方向，只能改变电动机的转动方向，所以C不可行；
增加一个磁铁，可以加大线圈的受力，所以D可行；
故选：C。
28．如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
【分析】电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向与电流的方向和磁场的方向有关；工作时，消耗电能产生机械能，所以是将电能转化为机械能的过程；且使得线圈持续转动的原因是换向器。
【解答】解：A、电动机是利用通电导线在磁场中受力的作用的原理工作的，故A错误；
B、电动机工作过程中，消耗的电能大部分转化为机械能，有一部分电能转化成了热能，故B错误；
C、使线圈连续不停地转动下去是靠换向器来实现的，故C错误；
D、电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向与电流的方向和磁场的方向有关，故仅改变磁感线的方向可以改变线圈转动的方向，故D正确；
故选：D。
29．在直流电动机中，当线圈转到什么位置时，换向器能自动改变线圈中的电流方向（ ）
A．线圈转到任意位置B．线圈平面与磁感线平行
C．线圈平面与磁感线垂直D．线圈平面与磁感线成45°角
【分析】直流电动机是根据通电线圈在磁场中受力转动的原理制成的，它的转动方向跟电流方向和磁场方向有关。当线圈转动线圈平面与磁感应线垂直的位置时，线圈的两个边受到两个大小相等、方向相反且作用在同一条直线上的力，线圈在平衡力的作用下在平衡位置附近左右摆动，为了让电动机能够持续转动，在制作电动机时增加了换向器，线圈在平衡位置依靠惯性自动转动，当线圈刚好转过平衡位置时换向器就自动改变线圈中的电流的方向，及时改变通电线圈的受力方向，保证电动机能够连续转动。
【解答】解：据上面的分析可知，当线圈转动线圈平面与磁感应线垂直的位置时，线圈的两个边受到两个大小相等、方向相反且作用在同一条直线上的力，线圈在平衡力的作用下在平衡位置附近左右摆动，即该位置就是平衡位置，即为了让电动机能够持续转动，在制作电动机时增加了换向器，线圈在平衡位置依靠惯性自动转动，当线圈刚好转过平衡位置时换向器就自动改变线圈中的电流的方向，及时改变通电线圈的受力方向，保证电动机能够连续转动。
故选：C。
30．安装一台直流电动机模型，接入电路后能正常转动。下列哪一种做法不能改变电动机原来转动方向（ ）
A．调换直流电动机的磁铁极性
B．改变线圈中直流电的方向
C．调节滑动变阻器，改变电流的大小
D．调换电源的正、负极
【分析】通电导体在磁场中受力方向跟电流方向和磁场方向有关。在磁场方向不变时，电流方向相反，通电导体的受力方向相反；电流方向一定时，对调磁极，通电导体的受力方向相反。
【解答】解：A、调换直流电动机的磁铁极性改变了磁场方向，电流方向不变，电动机转动方向发生改变。不符合题意。
B、改变线圈中直流电的方向，磁场方向不变，电动机转动方向发生改变。不符合题意。
C、调节滑动变阻器，改变电流的大小，磁场方向和电流方向都不变，不能改变电动机转动方向。符合题意。
D、调换电源的正、负极，改变线圈中直流电的方向，磁场方向不变，电动机转动方向发生改变。不符合题意。
故选：C。
二．多选题（共4小题）
31．如图所示，利用了磁场对电流作用的设备是（ ）
A．
扬声器
B．
动圈式话筒
C．
直流电动机
D．
交流发电机
【分析】解答本题时，首先要清楚这四个图分别是什么构造示意图，然后根据它们各自的原理进行分析，从而做出选择。
【解答】解：A、这是扬声器构造示意图，扬声器的原理是：线圈中有随声音变化的电流时，线圈的磁极、磁性强弱会随之改变，线圈受永磁体的作用不断来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。扬声器就是利用了磁场对电流的作用，故A正确；
B、这是动圈式话筒构造示意图，动圈式话筒的原理是：对着话筒说话时，产生的声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中的这种运动，能产生随着声音的变化而变化的电流，经放大后，通过扬声器还原成声音。动圈式话筒其实就是利用了电磁感应的原理，故B不正确；
C、这是电动机构造示意图，电动机的原理是：通电线圈在磁场中受力而发生转动。电动机就是利用了磁场对电流的作用，故C正确；
D、这是发电机构造示意图，发电机的原理是：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流。发电机就是利用了电磁感应的原理，故D不正确。
故选：AC。
32．如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器、电路都完好），要想使金属棒运动起来，下列措施可行的是（ ）
A．将蹄形磁体的N、S极对调
B．换用磁性强一些的蹄形磁体
C．换用能提供较大电流的直流电源
D．使用轻质金属棒，减小金属棒与导轨之间的摩擦力
【分析】由受力分析得，金属棒之所以没有运动是因为受到的静摩擦力等于磁场力，所以不能改变金属棒的运动状态，故可以从增大磁场力及减小摩擦两方面分析。
【解答】解：A、将N、S极对调后，磁场力的方向发生变化但磁场力的大小不变，故导体受力仍平衡，故对调磁极不能使导体棒运动；
B、换用强磁场后，磁场力变大，当磁场力大于摩擦力时，金属棒即会产生运动；
C、增大电源后，金属棒中电流变大，故磁场力变强，磁场力大于摩擦力时，金属棒即会产生运动；
D、使用轻质金属棒，金属棒对导轨的压力变小，故摩擦力减小，摩擦力小于磁场力时，金属棒即会运动；
故选：BCD。
33．如图所示的四个演示实验中，最能够说明电动机工作原理的是（ ）
A．B．C．D．
【分析】电动机的工作原理是：通电导体在磁场中受到力的作用。正确分析四个选项各是研究什么问题的，再做回答。
【解答】解：A、是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，不符合题意；
B、D、电路中有电流，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；
C、在外力作用下使导体运动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意。
故选：BD。
34．下列说法中正确的是（ ）
A．磁场和磁感线都是真实存在的
B．电动机工作时是将电能转化为动能
C．扬声器、电磁继电器、电铃都应用了电磁铁
D．磁极间的相互作用是通过磁场发生的
【分析】本题综合考查了磁现象的多个基础知识，依据磁场和磁感线的认识、电动机的能量转化、电磁铁的应用等知识来判断。
【解答】解：A、磁场是磁体周围存在的一种特殊的物质，它是看不见的，但它是真实的客观存在，磁感线是为了形象直观地描述磁场而画出来的，它可以看得见，但不是真实的存在，故A错误；
B、电动机的原理是通电线圈在磁场中受力转动，通电后可以运动，所以是电能转化为机械能，故B正确；
C、扬声器、电磁继电器、电铃中都含有电磁铁，符合事实，故C正确；
D、磁体周转存在磁场，磁极间的相互作用，就是通过磁场发生的，故D正确。
故选：BCD。
三．填空题（共10小题）
35．图甲为某兴趣小组制作的“神奇转框”，转框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，该转框可以绕电池及柱形物持续转动。在转动过程中，能量转化是 电能转化为机械能 ，柱形物应具有较好的导电性和 磁性 （填物理属性）．图乙所示的四个实验中，能说明该神奇转框工作原理的是 A 。
【分析】本实验利用了通电导体在磁场中受力的原理，因此，要有磁场的存在，同时还要有电流的存在。这一过程中，将电能转化为机械能。
【解答】解：（1）金属线框绕电池转动过程中将电能转化为机械能；
（2）在实验中，圆柱形物体提供了磁场，同时还是电路的一部分，因此，它具有导电性和磁性。
（3）在本实验中，铜线框之所以能够转动，是由于通电线框在磁场中受力，同电动机的原理相同。
A、是电动机的原理图，是根据通电导体在磁场中受到力的作用做成的，故A正确；
B、是发电机的原理图，是根据电磁感应现象制成的，故B错误；
C、是奥斯特实验，说明电流的周围存在磁场，故C错误；
D、是电磁铁的原理图，故D错误；
故答案为：电能转化为机械能；磁性；A。
36．如图所示，是检验磁场对通电导体作用力的实验装置，当导线AB中有某方向电流通时，它受到的磁场力方向向左。
（1）如果仅将磁极对调位置，导线ab受力方向向 右 。
（2）如果磁极位置不变，仅改变ab中的电流方向，导线ab受力方向向 右 。
（3）若同时对调磁极位置和改变电流方向，导线ab的受力方向向 左 。
【分析】通电导体在磁场中的受力方向与磁场方向和电流方向有关，改变其中的任何一个，受力的方向都改变，同时改变两个条件，则受力的方向不变。
【解答】解：（1）如果仅将磁极对调位置，导线ab受力方向右；
（2）如果磁极位置不变，仅改变ab中的电流方向，导线ab受力方向右；
（3）若同时对调磁极位置和改变电流方向，导线ab的受力方向左；
故答案为：右，右，左。
37．小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图所示，他发现发光的灯丝晃动了，这是因为 磁场对电流有力的作用 ；该灯正常工作1h消耗的电能是 0.1 kW•h，能使标有“3000R/KW•h”字样电能表的转盘转过 300 圈，如该灯泡接在110V的电路上，它的实际功率是 25 W．（不考虑灯丝电阻的变化）
【分析】（1）由通电导线在磁场中受磁场力可以分析灯丝发生的现象；
（2）据电能的计算公式W=Pt计算即可；
（3）据电能表盘参数“3000R/kW•h”字样可以计算出转数；
（4）由P=可求得灯泡正常工作时的电阻，而后再据公式计算出实际功率即可。
【解答】解：小灯泡中通以交流电流，故小灯泡的灯丝在磁场中受力是变化的，故小灯泡的灯丝将抖动；说明了磁场对通电导体有力的作用；
据灯泡正常工作，所以此时的功率是100W，即0.1kW，故W=Pt=0.1kw×h=0.1kW•h；
据电能表盘上标有3000R/KW•h，所以转动的圈数是：n=3000×0.1=300R；
根据P=可得，灯泡的电阻：
R===484Ω，
将它接在110V的电路中时，该灯泡消耗的实际功率：
P===25W
故答案为：磁场对电流有力的作用；0.1；300；25。
38．如图所示是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁铁力的作用而运动，这与 电动机 的工作原理相同，由于通过线圈的电流是 交流 电流，线圈就不断的来回振动，带动纸盒也来回振动，于是扬声器就发出了声音。
【分析】（1）电动机是利用通电导线在磁场中受力的作用的原理制成的。
（2）扬声器根据线圈中交变的电流产生变化的磁场，与磁体发生相互作用而带动纸盆运动而发声。
【解答】解：（1）电动机是利用通电导线在磁场中受力的作用的原理制成的；当扬声器线圈中有电流通过时，线圈受到磁场力的作用而运动，这与电动机的工作原理相同；
（2）扬声器主要由线圈，永磁体，锥形纸盆组成，当线圈中通过交流电流时，会产生变化的磁场，线圈受到磁场力的作用而运动，与永磁体之间相互作用产生振动，带动纸盆也来回振动，使扬声器发声。
故答案为：电动机； 交流。
39．扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图。当线圈中通过变化电流时，线圈受到 磁场 力作用，从而带动与线圈相连的纸盆 来回振动 ，于是扬声器就发出了声音。
【分析】解答本题要对扬声器的工作过程有清楚的了解。扬声器的线圈中有随声音变化的电流，因为通电线圈在磁场中受到力的作用，使得线圈就不断地来回振动，纸盆也就振动动起来，便发出了声音。
【解答】解：如图，扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆来回振动，将电信号转化成声信号。
故答案为：磁场；来回振动。
40．扬声器是把 电 信号转化成 声 信号的一种装置，它主要是由固定的 永磁体 、线圈和锥形纸盆构成。
【分析】扬声器由永久磁体、线圈和锥形纸盆组成，是一种把电信号转化成声信号的装置。
【解答】解：扬声器是把电信号转换成声信号的一种装置。扬声器主要由固定的永磁体、线圈和锥形纸盆组成。当线圈通过交变电流时，线圈受到磁铁的吸引或排斥，线圈的运动方向不断变化，产生振动并带动纸盆也来回振动，于是把电信号转换成声音信号。
故答案为：电；声；永磁体。
41．直流电动机是根据 通电线圈在磁场中受力转动 原理制成的，直流电动机工作时，线圈中电流方向是 变化 的。（选填“变化”或“不变化”）。
【分析】本题主要考查对电动机原理的记忆和对线圈中电流方向的了解。
【解答】解：直流电动机是根据通电线圈在磁场中受力转动原理制成的，直流电动机工作时，在电动机上安装了换向器，当线圈转过平
衡位置时，换向器自动改变线圈中电流的方向，让线圈能够持续转动。
故答案为：通电线圈在磁场中受力转动；变化。
42．电动机是把 电 能转化为 机械 能的机器，它是利用 通电线圈在磁场里受力的作用 的原理制成的。
【分析】电动机是利用通电导线在磁场中受力的作用的原理制成的，故据电动机在工作时所消耗的能量形式和产生的能量形式可判断其在工作时的能量转化。
【解答】解：所谓电动机，即通电能动，故工作时消耗电能，产生机械能，故是将电能转化为机械能的装置，即是利用通电导线在磁场中受力的作用的原理制成的。
故答案为：电；机械；通电线圈在磁场中受力的作用。
43．如图为电动机和发电机模型，其中图 甲 （选填“甲”或“乙”）为电动机模型，其工作原理是 通电导体在磁场中受力运动 。
【分析】电动机的工作原理是通电线圈在磁场中受力转动或通电导体在磁场中受力。
【解答】解：图中甲所示的是电动机的模型，电动机的工作原理是通电线圈在磁场中受力转动或通电导体在磁场中受力。
故答案为：甲；通电导体在磁场中受力运动。
44．直流电动机是根据 通电线圈在磁场中受力转动 原理制成的，在输入电流时采用 换向器 来改变线圈中的电流方向，从而使它能连续转动。
【分析】直流电动机是根据通电线圈在磁场中受力转动的原理制成的，由于电动机线圈的转动方向与磁场方向和电流方向有关，在制作直流电动机时安装了换向器，当线圈转过平衡位置时及时改变线圈中电流的方向，从而改变线圈的受力方向，使线圈能够保证持续转动。
【解答】解：直流电动机是根据通电线圈在磁场中受力转动原理制成的，在输入电流时采用换向器来改变线圈中的电流方向，从而使它能连续转动。
故答案为：通电线圈在磁场中受力转动；换向器。
相关试卷
人教版九年级全册第4节 电动机精品习题： 这是一份人教版九年级全册<a href="/wl/tb_c83801_t7/?tag_id=28" target="_blank">第4节 电动机精品习题</a>，文件包含分层练习人教版初中物理九年级全册204电动机原卷版docx、分层练习人教版初中物理九年级全册204电动机解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。
人教版九年级全册第4节 电动机精品复习练习题： 这是一份人教版九年级全册第4节 电动机精品复习练习题，文件包含204电动机精选练习解析版docx、204电动机精选练习原卷版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。
人教版九年级全册第4节 电动机优秀课后测评： 这是一份人教版九年级全册第4节 电动机优秀课后测评，共13页。试卷主要包含了0分），【答案】D，【答案】C，【答案】B等内容，欢迎下载使用。
