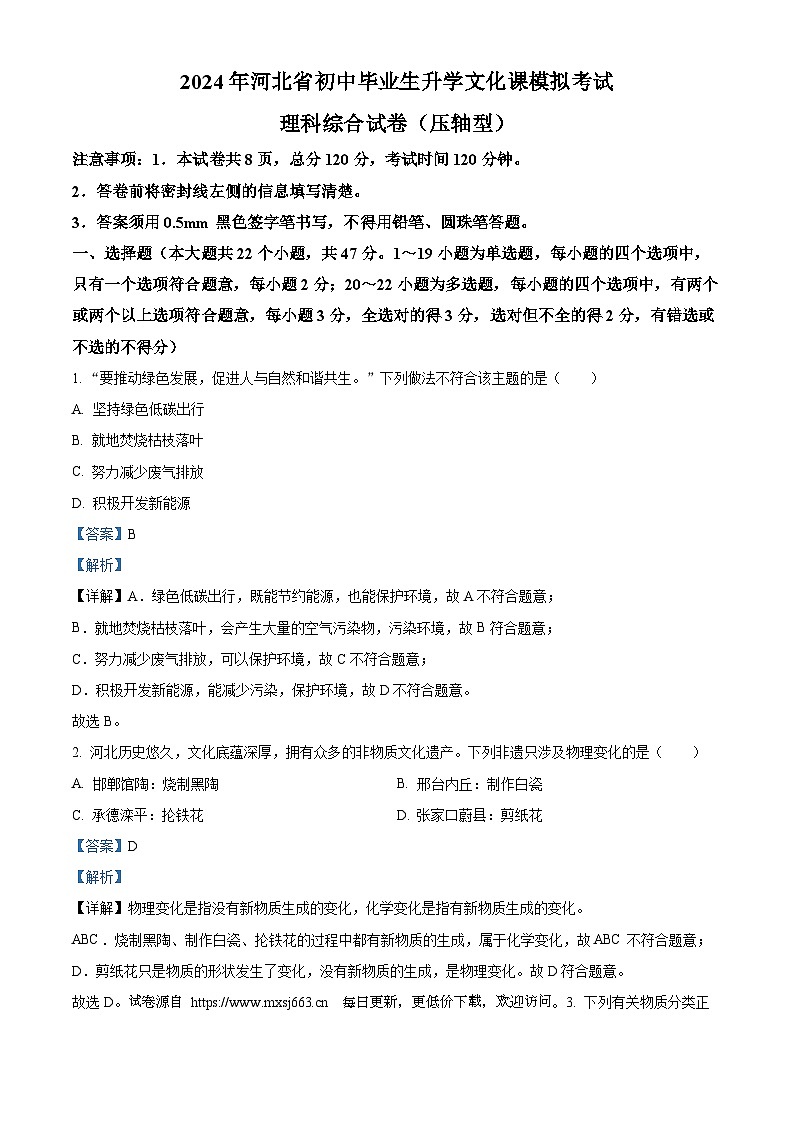

河北省张家口市张北县张北县三中学2023-2024学年九年级下学期5月月考物理试题

这是一份河北省张家口市张北县张北县三中学2023-2024学年九年级下学期5月月考物理试题，共20页。
2．答卷前将密封线左侧的信息填写清楚。
3．答案须用0.5mm黑色签字笔书写，不得用铅笔、圆珠笔答题。
一、选择题（本大题共22个小题，共47分。1～19小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；20～22小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分）
1. “要推动绿色发展，促进人与自然和谐共生。”下列做法不符合该主题的是（ ）
A. 坚持绿色低碳出行
B. 就地焚烧枯枝落叶
C. 努力减少废气排放
D. 积极开发新能源
【答案】B
【解析】
【详解】A．绿色低碳出行，既能节约能源，也能保护环境，故A不符合题意；
B．就地焚烧枯枝落叶，会产生大量的空气污染物，污染环境，故B符合题意；
C．努力减少废气排放，可以保护环境，故C不符合题意；
D．积极开发新能源，能减少污染，保护环境，故D不符合题意。
故选B。
2. 河北历史悠久，文化底蕴深厚，拥有众多的非物质文化遗产。下列非遗只涉及物理变化的是（ ）
A. 邯郸馆陶：烧制黑陶B. 邢台内丘：制作白瓷
C. 承德滦平：抡铁花D. 张家口蔚县：剪纸花
【答案】D
【解析】
【详解】物理变化是指没有新物质生成的变化，化学变化是指有新物质生成的变化。
ABC．烧制黑陶、制作白瓷、抡铁花的过程中都有新物质的生成，属于化学变化，故ABC不符合题意；
D．剪纸花只是物质的形状发生了变化，没有新物质的生成，是物理变化。故D符合题意。

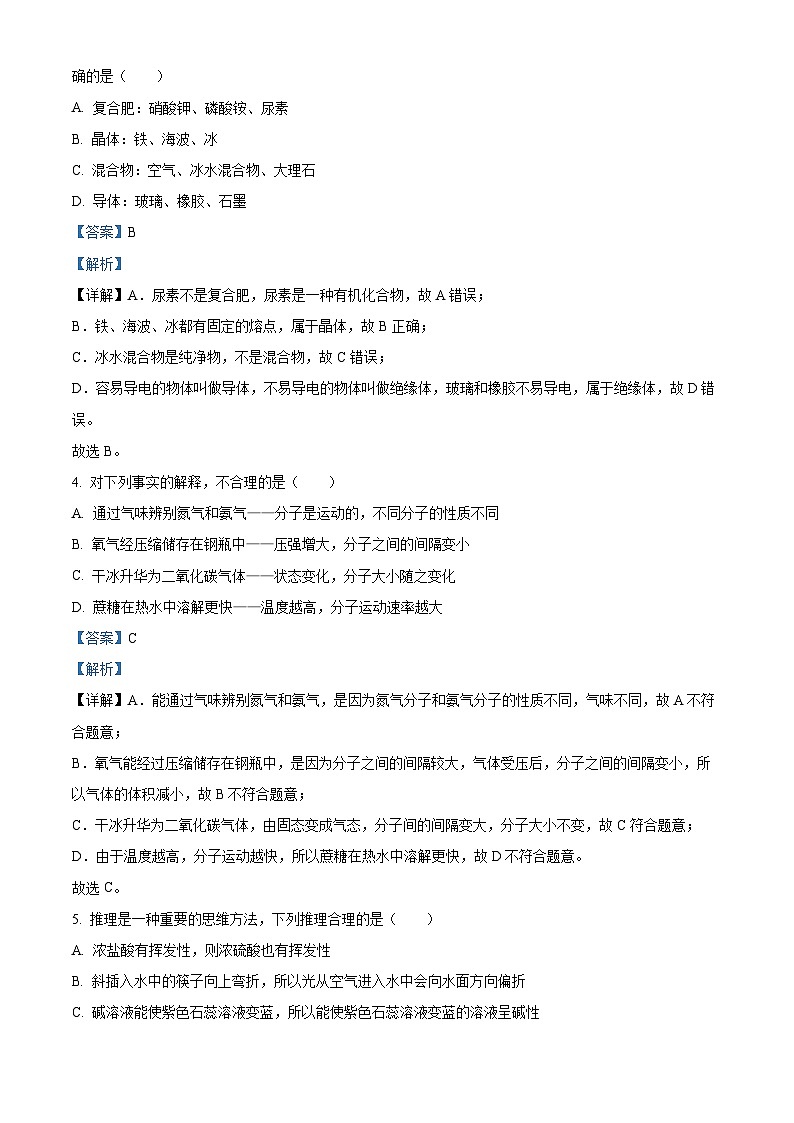

故选D。试卷源自 每日更新，更低价下载，欢迎访问。3. 下列有关物质分类正确的是（ ）
A. 复合肥：硝酸钾、磷酸铵、尿素
B. 晶体：铁、海波、冰
C. 混合物：空气、冰水混合物、大理石
D. 导体：玻璃、橡胶、石墨
【答案】B
【解析】
【详解】A．尿素不是复合肥，尿素是一种有机化合物，故A错误；
B．铁、海波、冰都有固定的熔点，属于晶体，故B正确；
C．冰水混合物是纯净物，不是混合物，故C错误；
D．容易导电的物体叫做导体，不易导电的物体叫做绝缘体，玻璃和橡胶不易导电，属于绝缘体，故D错误。
故选B。
4. 对下列事实的解释，不合理的是（ ）
A. 通过气味辨别氮气和氨气——分子是运动的，不同分子的性质不同
B. 氧气经压缩储存在钢瓶中——压强增大，分子之间的间隔变小
C. 干冰升华为二氧化碳气体——状态变化，分子大小随之变化
D. 蔗糖在热水中溶解更快——温度越高，分子运动速率越大
【答案】C
【解析】
【详解】A．能通过气味辨别氮气和氨气，是因为氮气分子和氨气分子的性质不同，气味不同，故A不符合题意；
B．氧气能经过压缩储存在钢瓶中，是因为分子之间的间隔较大，气体受压后，分子之间的间隔变小，所以气体的体积减小，故B不符合题意；
C．干冰升华为二氧化碳气体，由固态变成气态，分子间的间隔变大，分子大小不变，故C符合题意；
D．由于温度越高，分子运动越快，所以蔗糖在热水中溶解更快，故D不符合题意。
故选C。
5. 推理是一种重要的思维方法，下列推理合理的是（ ）
A. 浓盐酸有挥发性，则浓硫酸也有挥发性
B. 斜插入水中的筷子向上弯折，所以光从空气进入水中会向水面方向偏折
C. 碱溶液能使紫色石蕊溶液变蓝，所以能使紫色石蕊溶液变蓝的溶液呈碱性
D. 对物体做功，需要对物体施力，那么对物体施加力的作用，该力一定对物体做了功
【答案】C
【解析】
【详解】A．浓盐酸有挥发性，浓硫酸不易挥发，故A不符合题意；
B．斜插入水中的筷子向上弯折，是因为筷子反射的光从水面斜射入水中时发生了折射，折射光线偏离法线。而光从空气进入水中时会向法线法相偏折，故B不符合题意；
C．碱溶液能使紫色石蕊溶液变蓝，使紫色的石蕊试液变蓝的溶液不一定是碱溶液，但一定是碱性溶液，故C符合题意；
D．对物体做功，需要对物体施力，那么对物体施加力的作用，如果没有在力的方向上移动距离，则该力对物体没有做功，故D不符合题意。
故选C。
6. 下列做法中符合科学常识的是（ ）
A. 用重垂线检查墙壁是否竖直
B. 用燃着的木条检查液化石油气是否泄漏
C. 发霉的大米洗净了吃
D. 书包背带做的宽大是为了减小压力
【答案】A
【解析】
【详解】A．建筑工人常用重垂线检查墙壁是否竖直，这是利用了重力方向始终是竖直向下的，故A符合题意；
B．液化石油气是易燃易爆气体，不得用明火检验，以防爆炸，故B不符合题意；
C．发霉的大米洗净了，但大米内部可能仍然遗存霉菌，即使煮熟也很难杀灭，带有致病力，不能吃，故C不符合题意；
D．书包背带做的宽大，是在压力一定时，通过增大受力面积减小压强，故D不符合题意。
故选A。

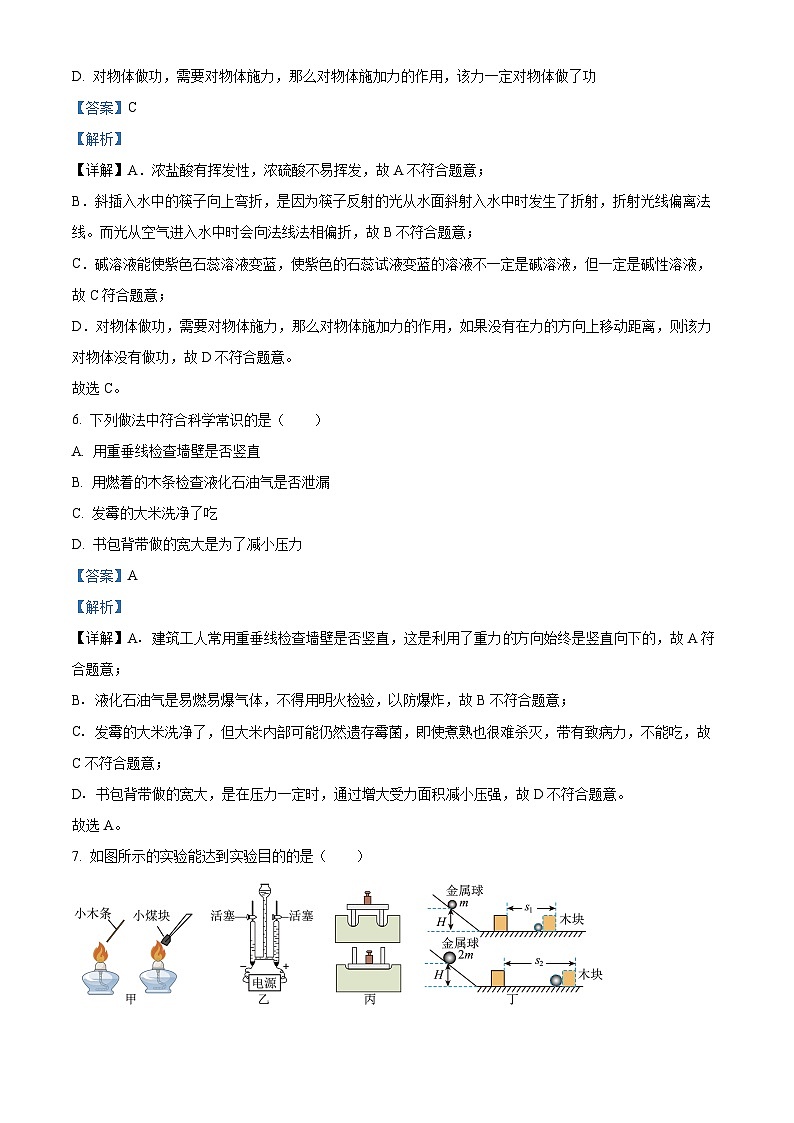

7. 如图所示的实验能达到实验目的的是（ ）
A. 图甲：探究燃烧需要可燃物
B. 图乙：探究水中含有氢分子和氧分子
C. 图丙：探究压力的作用效果与受力面积的关系
D. 图丁：探究动能的大小与速度的关系
【答案】C
【解析】
【详解】A．图中实验，小木条先燃烧，说明燃烧温度要达到着火点，不能用于探究燃烧需要可燃物，故A不符合题意；
B．电解水试验中，产生了氧气和氢气，说明水中含有氢元素和氧元素，不能说明水中含有氢分子和氧分子，故B不符合题意；
C．压力作用效果与压力和受力面积有关，探究时采用控制变量的实验方法，探究压力作用效果与受力面积的关系时，应控制压力相等，而受力面积不同，图中压力大小相等，受力面积不同，可以达到实验目的，故C符合题意；
D．动能的大小与速度和质量有关，探究时采用控制变量的实验方法，探究动能大小与速度关系时，应控制质量相等，在斜面的高度不同，而图中质量不相等，在斜面的高度相同，无法达到实验目的，故D不符合题意。
故选C。
8. 下列一些数据，符合实际的是（ ）
A. 物理教科书的长度约为25dmB. 人体感觉舒适的温度约为10℃
C. 做一次眼保健操的时间约为5minD. 一个苹果的质量约为1kg
【答案】C
【解析】
【详解】A．物理教科书，它的长度约为26cm，故A不符合题意；
B．人体感觉舒适的温度约为23℃，不是10℃，故B不符合题意；
C．做一次眼保健操的时间比较长，约为5min，故C符合题意；
D．一个苹果的质量约为200g，不会是1kg，故D不符合题意；
故选C。
9. 如图所示，朱鹮和中华凤头燕都是国家一级保护动物。朱鹮有着“东方宝石”之称，中华鹮头燕被称为“神话之鸟”，下列说法正确的是（ ）

A. 我们听到朱鹮发出的声音可能是超声波
B. 只要朱鹮发声部位振动，我们就一定能听到声音
C. 朱鹮和中华凤头燕鸥发出的声音音调相同时，它们的响度一定相同
D. 人们依据音色的不同，能区分出朱鹮和中华凤头燕鸥的声音
【答案】D
【解析】
【详解】A．超声波的频率在人耳听觉频率范围之外，人耳听不到，所以我们听到朱鹮发出的声音不是超声波，故A错误；
B．声音是由物体的振动产生的，但物体振动的频率过高或过低，高于或低于人耳的感知范围，人类不能听到，故B错误；
C．音调和响度无关，朱鹮和中华凤头燕鸥发出的声音音调相同时，它们的响度不一定相同，故C错误；
D．不同物体发出的声音的音色一般不同，所以可依据两种鸟发出声音的音色来区分它们的声音，故D正确。
故选D。
10. 冬天，室外佩戴口罩，眼镜片上会出现白雾。下列现象与上述“白雾”的成因相同的是（ ）
A. 吃冰棒时常出现冰棒粘舌头的现象B. 冬天，大巴车窗内侧出现冰花
C. 放置在冰箱外的蔬菜水果容易变蔫D. 水烧开后，壶嘴上方有大量白气冒出
【答案】D
【解析】
【详解】室外佩戴口罩，眼镜片上会出现白雾是水蒸气遇冷液化成小水珠，属于液化现象。
A．冰棒粘舌头是唾液凝固，属于凝固现象，故A不符合题意；
B．冬天，大巴车窗内侧出现冰花是水蒸气遇冷凝华，属于凝华现象，故B不符合题意；
C．放置在冰箱外的蔬菜水果容易变蔫，是水果蔬菜中的水分蒸发造成的，故C不符合题意；
D．水烧开后，壶嘴上方有大量白气冒出，是壶里高温的水蒸气跑出口后遇到冷空气液化成小水珠，属于液化现象，故D符合题意。
故选D。
11. 如图所示为运动员投掷铅球的精彩瞬间，关于铅球的运动，描述正确的是（ ）
A. 铅球在脱离手后继续上升过程中，受到方向向上的力
B. 铅球在脱离手后速度变慢，是由于铅球所受惯性变小了
C. 铅球在脱离手后的运动过程中，机械能保持不变
D. 铅球能被推出且离开手后继续运动，是因为运动员对铅球做了功且铅球具有惯性
【答案】D
【解析】
【详解】A．铅球在脱离手后能继续上升，是因为铅球具有惯性，仍然要保持原来的运动状态，惯性不是力；球在空中运动的过程中，只受到重力、空气的阻力，故A错误；
B．铅球在脱离手后速度变慢，质量不变，所以惯性不变，故B错误；
C．铅球在脱离手后的运动过程中，没有忽略空气阻力，由于受到阻力，会有一部分机械能转化为内能，所以机械能会减小，故C错误；
D．铅球在被推出过程中，运动员对铅球有力的作用，并且铅球在力的方向上移动了一段距离，则运动员对铅球做了功，离开手后继续运动，是因为铅球具有惯性，仍然要保持原来的运动状态，故D正确。
故选D。
12. 下列现象不能用流体压强与流速的关系来解释的是（ ）
A. 图甲：赛车尾翼的结构上平下凸
B. 图乙：盆景自动供水装置中，瓶内的水不会全部流出
C. 图丙：抽油烟机能够抽油烟
D. 图丁：机翼被设计成“上凸下平”的形状，来获得升力
【答案】B
【解析】
【详解】A．赛车尾翼的结构上平下凸，尾翼的下凸结构使它的上方的空气在相等的时间内流速小于下方空气，则跑车就可以得到一个额外的向下的压力，增大抓地力，利用的是流体压强与流速的关系，故A不符合题意；
B．盆景自动供水装置是利用了瓶内压强与瓶外大气压平衡来控制水的流出，不能用流体压强与流速的关系解释，故B符合题意；
C．抽油烟机能够抽油烟利用高速旋转的风扇带动空气流动，流速快的地方压强小，油烟被吸入油烟机，故C不符合题意；
D．机翼被设计成“上凸下平”的形状，机翼上方的空气流速大，压强较小；下方的空气流速小，压强大，所以机翼面受到一个向上的压强差，产生向上的升力，说明气体压强与流速有关，故D不符合题意。
故选B。
13. 在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛烙在光屏上恰好成一清晰的像。下列说法正确的是（ ）
A. 凸透镜的焦距是10cm
B. 将蜡烛和光屏都向右移动，光屏上可成清晰的像，该成像规律应用在照相机上
C. 在贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，可在光屏上成清晰缩小的像，该镜片对光起发散作用
D. 用f=15cm的凸透镜替换图中透镜，只向右移动光屏，可在光屏上成清晰的像
【答案】AD
【解析】
【详解】A．由图可知物距
u=40.0cm-20.0cm=20.0cm
像距
v=60.0cm-40.0cm=20.0cm
此时
u=v=20.0cm
光屏上得到一个倒立等大的实像，则
u=2f=20.0cm
解得f=10.0cm，故A正确；
B．将蜡烛和光屏都向右移动，光屏上可成清晰的像，物体处于一倍焦距和二倍焦距之间，成倒立、放大的实像，投影仪就是利用该原理制成的，故B错误；
C．贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，即减小像距，在光屏上成清晰缩小的像，说明透镜对光线有会聚作用，故C错误；
D．用f=15cm的凸透镜替换图中透镜，物距为20cm，物距大于1倍焦距小于2倍焦距，成倒立、放大的实像，像距大于2倍焦距，向右移动光屏，可在光屏上成清晰的像，故D正确。
故选AD。
14. 如图所示，杆OC的一端固定在竖直杆上，且可以绕着固定点O转动。小明把质量为0.6kg的重物挂在B点，用弹簧测力计钩住杆末端C点，并将其竖直向上匀速拉动了10cm，此过程中弹簧测力计的示数为4N，测得重物上升的高度为5cm。杆转动时O点处的摩擦忽略不计，g取10N/kg。则下列说法正确的是（ ）
A. 提升重物过程中该杆为费力杠杆
B. 弹簧测力计的拉力F做的功为0.4J
C. 在提升重物的过程中，杠杆的机械效率为75％
D. 若将重物的悬挂点由B点移至A点，再将重物匀速提升相同高度，拉力变大
【答案】BC
【解析】
【详解】A．力臂是支点到力的作用线的距离，由图可知动力臂大于阻力臂，所以提升重物过程中该杠杆为省力杠杆，故A错误；
B．拉力F做的功为
故B正确；
C．重物的重力为
有用功
机械效率为
故C正确；
D．若将重物的悬挂点由B点移至A点，阻力臂变小，阻力和动力臂不变，根据杠杆平衡条件，拉力变小，故D错误。
故选BC。
15. 如图所示的电路，电源电压U恒定不变，R1:R2:R3=1:2:3，则下列说法正确的是（ ）
A. 电压表V1和V2的示数之和等于电源电压U
B. 电压表V1和V2的示数之比为2:3
C. 现将电路中的两个电压表换成对应的两个电流表A1和A2，则电路中R1和R2短路
D. 按C的要求，则A、A1、A2的示数之比为11:5:9
【答案】D
【解析】
【详解】由电路图可知，R1、R2、R3串联，V1测R1、R2两端电压，V2测R2、R3两端的电压。电流表测电路中电流。
A．电压表V1和V2的示数之和为
因此电压表V1和V2的示数之和大于电源电压，故A错误；
B．串联电路中电流处处相等，因
R1:R2:R3=1:2:3
则由可知
电压表V1和V2的示数之比为
故B错误；
CD．电流表在电路中相当于导线，若将电路中的两个电压表换成对应的两个电流表A1和A2，则R1、R2、R3并联，A测干路电流，A1测R2、R3支路的电流，A2测R1、R2支路的电流，因
R1:R2:R3=1:2:3
则
A的示数为
则A、A1、A2的示数之比为
故C错误，D正确。
故选D。
二、填空及简答题（本大题共9个小题。每空1分，共31分）
16. 如图所示，无线路由器是一种支持有线和无线连接的网络设备，目前市场上有2.4G和5G等型号，它可以通过________（选填“电磁波”或“超声波”）实现无线连接；我们可以通过后排接口将其同时连接多台电脑实现有线连接，则各接口之间是________（选填“串联”或“并联”）的。家庭用电引起的触电事故，都是由于跟地不绝缘的人体接触________造成的。
【答案】 ①. 电磁波 ②. 并联 ③. 火线
【解析】
【详解】[1]电磁波的传播不需要介质，路由器通过电磁波实现无线连接。
[2]路由器的后排接口将其同时连接多台电脑实现有线连接，则各接口之间互不影响，是并联的。
[3]在家庭电路中，火线和零线之间的电压是220V，所以发生的触电事故，都是人体直接或间接跟火线连通造成的。
17. 小华和同学去郊游，提前给保温瓶灌热水，家里烧水的电水壶功率为2000W，观察到家里电能表表盘如图所示，表盘上的表示_________，烧开一壶水需要6分钟，电能表的转盘将转过_________r，家庭电路中电能表要安装在总开关的_________（选填“前面”或“后面”）。
【答案】 ①. 电路中用电器消耗的电能，电能表的转盘转1000转 ②. 200 ③. 前面
【解析】
【详解】[1]表示电路中用电器每消耗的电能，电能表的转盘转1000转。
[2]根据题意可知，家里烧水的电水壶功率为2000W，烧开一壶水需要6分钟，则消耗电能为
电能表的转盘将转过的圈数为
[3]进户线进入家庭后，先连接电能表，这样可以测量用户所有用电器设备消耗的总电能，即电能表要连接在总开关的前面。
18. 如图甲所示，医生给病人检查口腔时，借助镜子可以观察到牙齿的背面，说明平面镜可以改变光的__________。医生为了看的得更清楚应将灯光照亮__________（选填“平面镜”或“牙齿）。请你在图乙中画出人眼看到平面镜中“牙齿”的光路图，保留作图痕迹__________。

【答案】 ①. 传播方向 ②. 牙齿 ③.
【解析】
【详解】[1]借助镜子可以观察到牙齿的背面，说明光的传播方向发生了变化，可知平面镜可以改变光的传播方向。
[2]平面镜成像的原理是光的反射，牙齿背面的像和牙齿背面关于镜面对称，则医生为了看的得更清楚应将灯光照亮牙齿。
[3]先作出牙齿A关于平面镜的对称点，即像的位置，连接像和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示

19. 2024年央视315晚会曝光了某炸串店发现的一系列问题，引发了大家对油炸食物的关注。炸串是利用了________的方法使物体内能增加。油炸食品比水煮熟的更快，是由于油的________比水的高。某种油炸食品，每100g提供的能量约为，假设这些能量全部被质量为5kg、温度为25℃的水吸收，可使这些水的温度升高到________℃。[，g取10N/kg]
【答案】 ①. 热传递 ②. 沸点 ③. 85
【解析】
【详解】[1]炸串时，油温较高，炸串吸收油的热量，温度升高，内能增大，炸串是利用了热传递的方式使内能增加。
[2]油炸食品比水煮熟的更快，是因为油的沸点较高，食物成熟所用的时间较短。
[3]由可得，这些能量可以使水升高的温度为
可使这些水的温度升高到
20. 2023年12月21日神舟十七号航天员汤洪波、唐胜杰、江新林密切协同，在空间站机械臂和地面科研人员的配合支持下，完成了天和核心舱太阳翼修复试验等既定任务。航天员相对于地面指挥中心是________（选填“运动”或“静止”）的。太阳是一个巨大的核反应堆，其内部不断进行着原子核的________（选填“裂变”或“聚变”）反应。太阳能是________（选填“可再生”或“不可再生”）能源。
【答案】 ①. 运动 ②. 聚变 ③. 可再生
【解析】
【详解】[1]相对于地面指挥中心，航天员的位置发生了变化，航天员是运动的。
[2]在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能。
[3]太阳能可以从自然界源源不断地获得，属于可再生能源。
三、实验探究题（本大题共4个小题。第32小题4分，第33小题6分，第34、35小题每题7分，共24分）
21. 如图所示，将许多小磁针放在螺线管周围的不同位置上，接通电路后观察小磁针静止时的指向（小磁针上涂黑的是N极）。
（1）闭合开关后，观察到螺线管周围的小磁针发生偏转，说明此时通电螺线管周围存在________；
（2）为了增强通电螺线管的磁性，可以________；
（3）本实验还可以用铁屑的分布来反映通电螺线管的磁场分布。与用铁屑相比，用小磁针效果更好，理由是________；
（4）图中通电螺线管左端为________（选填“S”或“N”）极。
【答案】 ①. 磁场 ②. 在通电螺线管中插入铁芯 ③. 小磁针能更好地显示出各点的磁场方向 ④. S
【解析】
【详解】（1）[1]闭合开关后，观察到螺线管周围的小磁针发生偏转，说明此时通电螺线管周围存在磁场。
（2）[2]通电螺线管磁场的强弱与电流大小、线圈匝数、有无铁芯有关，因此增大电流，增加线圈匝数、也可以增加铁芯来增强磁场。
（3）[3]本实验还可以用铁屑的分布来反映通电螺线管的磁场分布，与用铁屑相比，用小磁针效果更好，理由是小磁针能更好地显示出各点的磁场方向。
（4）[4]图中电流从左侧向下方流入，根据安培定则知，螺线管右侧为N极，左端为S极。
22. 测量物质的密度。
（1）将天平放在水平台上，使游码归零。指针指在分度盘中线右侧，应向________（选填“左”或“右”）侧调节天平的平衡螺母，使天平平衡；
（2）小明测量石块密度的过程：
①在量筒中倒入适量的水，测出水的体积为；
②如图甲所示，用细线系住石块并将其浸没在量筒的水中，读出水面对应的刻度为________；
③用天平测出石块质量如图乙所示。
计算出石块的密度为________。小明发现按照上面的实验顺序会使测量的石块密度偏________，合理的排序应为________（填序号）。
【拓展】小明测量家中一个蜡块的密度，他用一个梯形桶和一个圆柱形薄壁玻璃杯、水、油和刻度尺完成了测量（已知蜡块的密度大于油的密度，小于水的密度）。
①如图丙在梯形桶中加入适量的水，在圆柱形薄壁玻璃杯中加入适量的另一种液体，将其放入桶中漂浮。用刻度尺测出玻璃杯中液体的深度为，玻璃杯浸入桶中液体的深度为；
②将蜡块放入玻璃杯的液体中，玻璃杯仍然漂浮，用刻度尺测出玻璃杯中液体的深度为，玻璃杯浸入桶中液体的深度为；
③蜡块密度的表达式为：________（水的密度为）。
【答案】 ①. 左 ②. 64 ③. 2.12 ④. 大 ⑤. ③①② ⑥.
【解析】
【详解】（1）[1]指针指分盘中线右侧，说明天平右侧重，应将平衡螺母向左调节。
（2）②[2]由图甲可知，量筒的示数为64mL，即64cm3；石块的体积为
③[3]由图乙可知，石块的质量为
石块的密度为
[4][5]由于石头上残留有水，故石头的质量会变大，由可知密度会偏大；合理的排序应为先测量质量，再测量体积，故为③①②。
拓展：③[6]在圆柱形薄壁玻璃杯中加入适量的另一种液体（油），将其放入桶中漂浮，根据漂浮条件可知，受到的浮力等于重力，则
①
将蜡块放入玻璃杯的液体中，玻璃杯仍然漂浮，根据漂浮条件，受到的浮力等于总重力，则
②
由②-①可得蜡烛的重力为
蜡烛的质量为
由可得，蜡块的密度为
23. 如图是小明同学探究“电阻一定时，电流与电压关系”的实验电路，已知所选定值电阻阻值为10Ω；

（1）正准备闭合开关时，同组的成员小华拦住他，说导线接错了。请你帮他检查一下电路，把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上；___________
（2）连接电路时，在闭合开关前滑片应置于最___________端（选填“左”或“右”）；
（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。若故障只可能出现在定值电阻或滑动变阻器中，则故障原因是_____________；
（4）排除电路故障后继续进行实验，小明同学测得的实验数据如表格所示，小明感觉这些数据均有问题，你认为造成这一问题的原因最可能是___________；
（5）实验表明：在电阻一定的情况下，_____________________；
（6）小明同学想用小灯泡代替定值电阻进行实验，老师说不可行，原因是_____________；
【拓展】小明找到了两个规格相同的定值电阻R₁和R₂并进行阻值的测量（阻值在500Ω以上），由于电阻太大，接入电路后无法用电流表准确测出电流，因此设计了如下电路图

已知电压表所接量程的内阻为3000Ω，小明进行了如下操作：
①闭合S，S1，断开S2，读出电压表示数为1.2V；
②闭合S，S₂，断开S1，读出电压表示数为2.8V；
则定值电阻的阻值为________________________
【答案】 ①. ②. 左 ③. 定值电阻断路 ④. 电流表未调零 ⑤. 通过导体的电流与导体两端的电压成正比 ⑥. 灯丝的电阻随温度的升高而增大 ⑦. 1000
【解析】
【详解】（1）[1]为了使电流表与电阻串联，电压表与电阻并联，将电流表0.6A接线柱与电阻右接线柱相连的导线去掉，将电阻右接线柱与电压表的负接线柱相连，如下图

（2）[2]为了保护电路，在闭合开关前滑片应放置在阻值最大处，由于滑动变阻器接右下接线柱，所以滑片应置于最左端。
（3）[3]定值电阻或滑动变阻器的故障应是断路或短路，如果是短路，电路是通路，电流表有示数，故不符合题意；如果滑动变阻器断路，电压表没有示数，故不符合题意；如果电阻断路，电压表与电源两极相连，电压表有示数且接近电源电压，故符合题意。
（4）[4]由表格中1、2、3、4的数据知道，电流表示数均减去0.02A，则电压与电流的比值相等，说明实验中电流表未调零。
（5）[5]分析实验数据表明，在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
（6）[6]“探究电流与电压关系”的实验，根据控制变量法可知：应保持电阻的阻值不变，而灯丝的电阻随温度的升高而增大，所以不能用小灯泡代替定值电阻进行探究。
[7]闭合S，S1，断开S2，读出电压表示数为1.2V；此时电路中干路电流为
①
闭合S，S₂，断开S1，读出电压表示数为2.8V，故此时R2两端的电压为
故此时通过R2的电流为
②
③
综合①②③可得
四、计算应用题（本大题共3个小题。第36小题5分，第37小题6分，第38小题7分，共18分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
24. 2021年1月，吉利研发了一款会飞行汽车，车头模仿飞机的机头且显得较为圆润一些，当这款飞行汽车在陆地上行驶时，车身两边的机翼呈收缩状态，在空中飞行时，翅膀张开，汽车的质量为600kg，地面最大行驶速度可达150km/h，轮胎与地面接触的总面积约为1200cm2，空中最大飞行速度可达200km/h，发动机功率为75kW。每小时消耗汽油20kg（汽油的热值为4.5×107J/kg，g取10N/kg）
（1）该汽车在地面以最大行驶速度匀速行驶20min，通过的距离是_______m。
（2）该汽车静止在水平地面上时，对地面的压强是多少_______？
（3）若汽车在空中以最大飞行速度匀速飞行200km，汽车受到的牵引力是多少_______？
【答案】 ①. 5×104 ②. 5×104Pa ③. 1350N
【解析】
【详解】解：（1）由得，汽车通过的距离
（2）汽车对地面的压力
汽车对地面的压强
（3）汽车在空中的飞行速度
由
可得，汽车的牵引力
答：（1）该汽车在地面以最大行驶速度匀速行驶20min，通过的距离是5×104m；
（2）该汽车静止在水平地面上时，对地面的压强是5×104Pa；
（3）若汽车在空中以最大飞行速度匀速飞行200km，汽车受到的牵引力是1350N。
25. 如图所示电路，电源电压18V恒定不变，小灯泡工标有“12V”的字样，滑动变阻器的规格为“200Ω 1A”，电流表量程“0～0.6A”电压表量程“0～15V”调节滑动变阻器滑片至某一位置时再闭合开关，小灯泡L恰好正常发光，此时电流2s内对小灯泡L做功12J，不考虑温度对电阻的影响．求：
（1）小灯泡L正常发光时的电流；
（2）滑动变阻器接人电路的阻值在什么范围时才能保证电路的安全；
（3）小灯泡L两端电压为何值时，滑动变阻器消耗的功率最大，最大功率是多少？
【答案】（1）0.5A；（2）12Ω～120Ω；（3）3.375W．
【解析】
【详解】分析：由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端电压，电流表测电路中的电流．
（1）灯泡正常发光时的电压和额定电压相等，根据求出小灯泡L正常发光时的电流；
（2）灯泡正常发光时电路中的电流最大，滑动变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻和灯泡的电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；当电压表的示数最大时滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点灯泡两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出变阻器接入电路中的最大阻值，然后得出滑动变阻器接入电路中的阻值范围；
（3）根据串联电路的特点和欧姆定律表示出滑动变阻器消耗的电功率，然后判断出滑动变阻器消耗最大功率时电路中的电流，根据欧姆定律求出此时灯泡两端的电压，利用串联电路的电压特点和求出滑动变阻器消耗的最大功率．
解答：由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流．
（1）灯泡正常发光时的电压UL=12V，t=2s时电流对小灯泡做的功WL=12J，由可得，小灯泡L正常发光时的电流：；
（2）因串联电路中各处的电流相等，且电流表的量程为0～0.6A，变阻器允许通过的最大电流为1A，所以，电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，由可得，电路中的总电阻和灯泡的电阻分别为：，，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：，当电压表的示数UR=15V时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压：，则电路中的最小电流：，则滑动变阻器接入电路中的最大阻值：，则滑动变阻器接人电路的阻值在12Ω～120Ω的范围时才能保证电路的安全；
（3）滑动变阻器消耗的电功率：当时，滑动变阻器消耗的电功率最大，此时灯泡两端的电压：，滑动变阻器消耗的最大电功率：．
答：（1）小灯泡L正常发光时的电流为0.5A；
（2）滑动变阻器接入电路的阻值在12Ω～120Ω的范围时才能保证电路的安全；
（3）小灯泡L两端电压为9V时，滑动变阻器消耗的功率最大，最大功率是3.375W．
【点睛】本题考查了串联电路的特点和欧姆定律、电功公式、电功率公式的灵活应用，正确的判断滑动变阻器消耗的最大电功率是关键．数据序号
1
2
3
4
电压U/V
1
1.6
2
2.4
电流I/A
0.12
0.18
0.22
0.26
