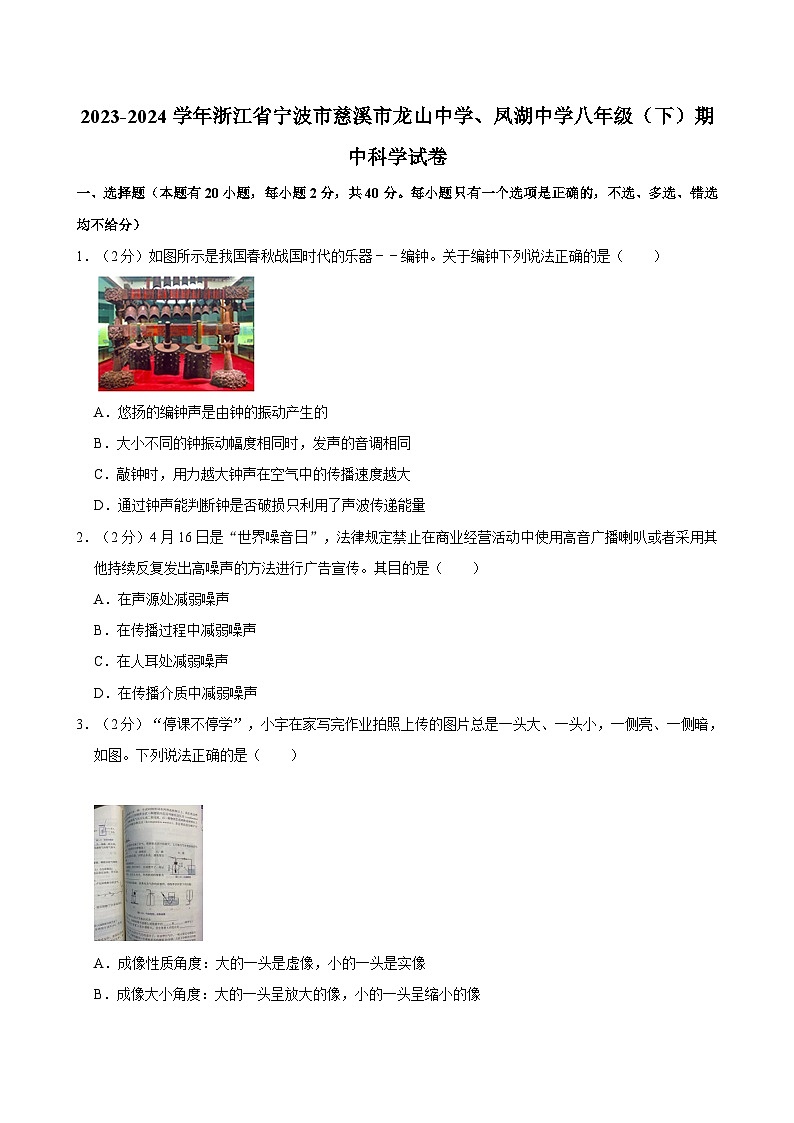

2023-2024学年浙江省宁波市慈溪市龙山中学、凤湖中学八年级（下）期中科学试卷

这是一份2023-2024学年浙江省宁波市慈溪市龙山中学、凤湖中学八年级（下）期中科学试卷，共21页。试卷主要包含了选择题，填空题，实验探究题，作图等内容，欢迎下载使用。
1．（2分）如图所示是我国春秋战国时代的乐器﹣﹣编钟。关于编钟下列说法正确的是（ ）
A．悠扬的编钟声是由钟的振动产生的
B．大小不同的钟振动幅度相同时，发声的音调相同
C．敲钟时，用力越大钟声在空气中的传播速度越大
D．通过钟声能判断钟是否破损只利用了声波传递能量
2．（2分）4月16日是“世界噪音日”，法律规定禁止在商业经营活动中使用高音广播喇叭或者采用其他持续反复发出高噪声的方法进行广告宣传。其目的是（ ）
A．在声源处减弱噪声
B．在传播过程中减弱噪声
C．在人耳处减弱噪声
D．在传播介质中减弱噪声
3．（2分）“停课不停学”，小宇在家写完作业拍照上传的图片总是一头大、一头小，一侧亮、一侧暗，如图。下列说法正确的是（ ）
A．成像性质角度：大的一头是虚像，小的一头是实像
B．成像大小角度：大的一头呈放大的像，小的一头呈缩小的像
C．拍摄设备角度：把手机摄像头擦拭干净，拍出来就会一样亮
D．物距大小角度：大的一头离镜头近，小的一头离得远

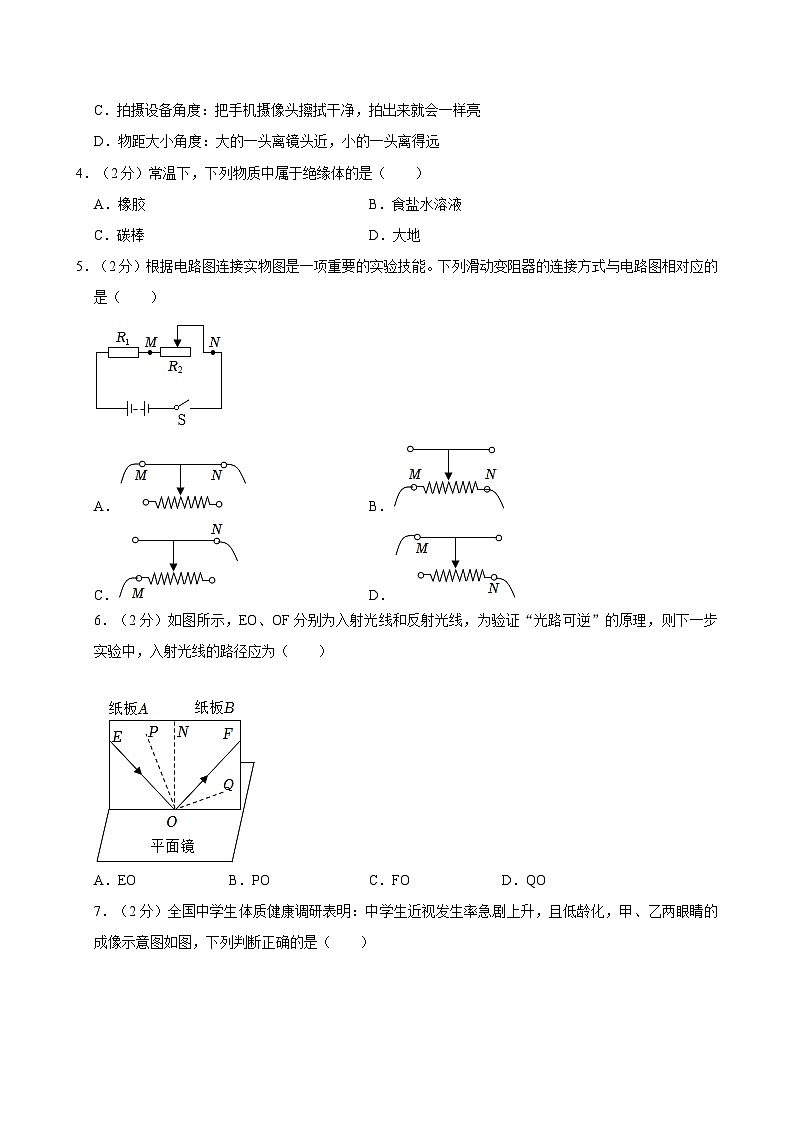

4．（2分）常温下，下列物质中属于绝缘体的是（ ）
A．橡胶B．食盐水溶液
C．碳棒D．大地
5．（2分）根据电路图连接实物图是一项重要的实验技能。下列滑动变阻器的连接方式与电路图相对应的是（ ）
A．B．
C．D．
6．（2分）如图所示，EO、OF分别为入射光线和反射光线，为验证“光路可逆”的原理，则下一步实验中，入射光线的路径应为（ ）
A．EOB．POC．FOD．QO
7．（2分）全国中学生体质健康调研表明：中学生近视发生率急剧上升，且低龄化，甲、乙两眼睛的成像示意图如图，下列判断正确的是（ ）
A．甲是近视眼，应配戴凹透镜制成的眼镜矫正
B．甲是远视眼，应配戴凹透镜制成的眼镜矫正
C．乙是近视眼，应配戴凹透镜制成的眼镜矫正
D．乙是远视眼，应配戴凹透镜制成的眼镜矫正
8．（2分）在某些重要会议入场时，采用人脸识别系统，识别系统的摄像机可以自动将镜头前0.5m处的人脸拍摄成数码相片，通过信号线传递给计算机识别。摄像机的镜头（ ）
A．相当于凸透镜，焦距可为0.5m
B．相当于凹透镜，焦距可为0.5m
C．相当于凸透镜，焦距可为0.2m
D．相当于凹透镜，焦距可为0.2m
9．（2分）下列是教材中的一些光学实验，对实验的叙述正确的是（ ）
A．图1：将右侧背景板向后折，反射光线将不存在
B．图2：棋子所成的像在茶色玻璃上
C．图3：往碗中加水，是为了研究光从水中射入空气中时发生的折射现象
D．图4：模拟研究近视眼的眼球缺陷时，光屏看作视网膜，近视眼镜代表眼的晶状体
10．（2分）下列所成的像为实像的是（ ）
A．人在平面镜中成的像
B．山在水中的倒影
C．邮票经放大镜成的正立放大的像
D．太阳经过小孔在地面上成的圆形光斑
11．（2分）根据欧姆定律公式I＝，可变形得到公式R＝，下列说法正确的是（ ）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
12．（2分）二胡、小提琴和钢琴都是通过弦的振动发声。用这三种乐器演奏同一首乐曲，我们能分辨出它们发出的声音有所不同，主要是因为这三种乐器发出的声音（ ）
A．音调不同B．响度不同
C．音色不同D．传播速度不同
13．（2分）如图是晚上汽车在干燥的沥青路面和潮湿的沥青路面上行驶时大灯部分光路简图，在晚上开车时（ ）
A．潮湿的路面更容易发生漫反射
B．干燥的路面更容易发生镜面反射
C．对面无车时，驾驶员看潮湿的路面更暗
D．对面无车时，驾驶员看干燥的路面更暗
14．（2分）导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（ ）
A．电流B．电压C．电荷D．电阻
15．（2分）小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（ ）
A．带正电B．带负电C．不带电D．一定带电
16．（2分）有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示，下列操作使光斑向左移动的是（ ）
A．保持水面高度不变使激光笔向右平移
B．保持激光射入角度不变使水面上升
C．保持激光射入角度不变使水面下降
D．保持水面高度和入射点不变使激光入射角增大
17．（2分）如图所示，想使电灯L1与L2并联，S作为干路总开关，可将导线头M连接到（ ）
A．A或B上B．A或C上C．B或C上D．B或D上
18．（2分）如图所示的电路，闭合开关S，当滑片P向右移动过程中（ ）
A．小灯泡变亮
B．电流表示数变大
C．电压表示数变小
D．滑动变阻器接入阻值变大
19．（2分）小明想设计一种能反映并可调节高低的电热毯电路，其原理是：顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高，反映温度高低的“仪表”（电压表）示数变大，下列电路图符合设计要求的是（ ）
A．B．
C．D．
20．（2分）现有以下3种光学元件：①平面镜 ②凸透镜 ③凹透镜，根据如图所示情况判断，方框内可选的光学元件有（ ）
A．只有①B．①②C．①③D．①②③
二、填空题（本题有6小题，每空2分，共30分）
21．（4分）海豚发声频率范围非常大，当海豚发出了80000Hz的声音时，此声音属于 （填“超声波”或“次声波”），这种声音人耳不能听到。如图所示，海豚会利用回声寻找沙丁鱼群，假如经1s后海豚听到回声（声音在海水中的传播速度为1530m/s），则此时海豚与沙丁鱼群的距离为 m。
22．（4分）如图所示的两导体是由同种材料组成的，且长度相等，如图连入电路中1 R2，I1 I2。（选填“＞”、“＜”或“＝”）
23．（4分）在“太空授课”中，女航天员王亚平制造了一个小水球，如图所示。我们看到了她在水球中一正一倒的两个像，这是由于光的 （填“反射”或“折射”）现象产生的：舱内的灯光照到王亚平衣服上发生了 （填“漫”或“镜面”）反射。
24．（4分）检查视力的时候，视力表往往放在被测者头部的后上方，被测者识别对面墙上镜子里的像，要求被测者与视力表像的距离是5m。如图是小宁同学在一次测量视力时的情景，则视力表中开口向上的”，在平面镜中成的像开口向 ，小宁同学按要求进行视力测量，则L的大小应该是 m。
25．（8分）一束光在空气和玻璃两种介质的界面上同时发生反射和折射，小胡同学在画图时忘了标记入射光线、反射光线和折射光线的方向，如图所示。请你判断，图中空气和玻璃的分界面是 （用字母表示），分界面的 （选填“上”、“下”、“左”或“右”）侧是玻璃，折射光线是 ，入射角等于 度。
26．（6分）灯L和定值电阻R的I﹣U图像如图所示，R的电阻为 Ω，若将它们并联接在电压为2V的电源两端，电路中总电流为 A．若将它们串联后重新接在某电路，电路中电流为0.15A，则电源电压为 V。
三、实验探究题（本题有3小题，每空2分，共20分）
27．（8分）小科用图1所示的装置探究“凸透镜成像规律”。凸透镜固定在光具座的50cm刻度处，光屏和蜡烛分别在凸透镜的两侧。请你完成下列内容
（1）实验时要使烛焰、透镜中心和光屏中心调到同一高度，目的是 。
（2）再重新的调整之后，如图1所示的，此时在光屏上得到一个倒立、等大、清晰的像一束光在空气和玻璃两种介质的界面上同时发生反射和折射，小胡同学在画图时忘了标记入射光线、反射光线和折射光线的方向，如图所示。请你判断，图中空气和玻璃的分界面是 cm。
（3）保持凸透镜位置不变，将蜡烛从光具座20cm刻度处移到25cm刻度处时，若要在光屏上观察到清晰的像，光屏应从80cm刻度处向 （填“左”或“右”）移动。
（4）继续保持透镜位置不变，当蜡烛移至40cm刻度处时，如图2所示，则人眼在 （填“a”、“b”或“c”）处能观察到蜡烛清晰的像。
28．（6分）为研究声音是如何产生的，小明同学进行系列的实验研究。
（1）如图甲所示，用竖直悬挂的乒乓球接触发声的音叉时，乒乓球会被弹起，乒乓球的作用是 。
（2）如果将甲、乙实验装置搬上月球，则实验 （选填“甲”或“乙”）中乒乓球不能弹起。
（3）石头落入水中，产生的水波向四周传播：发声的音叉接触水面，激起水波向四周传播。通过水波来研究声波，这种研究问题的方法为 。
A．推理法
B．类比法
C．控制变量法
D．转换法
29．（6分）图甲是小致实验小组在探究“电流与电阻的关系”时的电路图，电源电压恒为6V。电压表、电流表无损坏，有阻值为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻5个。
（1）某次实验，更换电阻R，合上开关后，电流表无示数，其原因可能是 。
（2）在老师的引导下，他们将5次实验数据描绘在图乙中。图中A点对应的横坐标与纵坐标围成矩形的面积 （选填“大于”、“小于”或“等于”）B点对应的横坐标与纵坐标围成矩形的面积。
（3）观察图象可以得出实验结论是电压一定时，导体中电流与导体的电阻成 。
四、作图、计算题（本题有4小题，第30小题6分，第31、33题每小题2分，第32小题6分，共30分）
30．（2分）按照题目要求完成下列作图：
根据平面镜成像特点，在图中画出物体AB所成的像。
31．（2分）一束光线从玻璃斜射向空气，请在图中画出反射光线和折射光线。
32．（2分）按题目要求作图：请在图中将光路图补充完整。
33．（9分）用激光器向一个星球发射激光信号，8.6s后接收到从该球返回的信号，光速c＝3.0×108m/s。
问：（1）该星球距离地球有多少千米？
（2）如果一辆赛车以600km/h的速度不停地跑，需要经过多少小时才能跑完这段路程？
34．（6分）在某金属管的一端敲一下，在管的另一端听到两次声音，管长1020m,两次响声相隔2.5s,如果当时空气中的声速是340m/s,求
（1）若金属管内装满水则通过水传播的声音是第几声？ （选填1、2或3）
（2）敲击结束后通过空气传播听到声音需要多少秒？
（3）该金属中的声速。
35．（9分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S1，断开开关S2，电流表A1的示数为0.3A；闭合开关S1和S2，电流表A2的示数为1.2A．求：
（1）电源电压U。
（2）此电路中流过电阻R2的电流多大？
（3）电阻R2的阻值。
2023-2024学年浙江省宁波市慈溪市龙山中学、凤湖中学八年级（下）期中科学试卷
参考答案与试题解析
一、选择题（本题有20小题，每小题2分，共40分。每小题只有一个选项是正确的，不选、多选、错选均不给分）
1．【答案】A
【解答】解：
A、敲击钟时发出的声音是由钟振动而产生的；
B、大小不同的钟振动幅度相同时，故B错误；
C、敲钟时，钟声的响度越大，故C错误；
D、通过钟声能判断钟是否破损是利用了声音可以传递信息。
故选：A。
2．【答案】A
【解答】解：禁止在商业经营活动中使用高音广播喇叭或者采用其他持续反复发出高噪声的方法进行广告宣传，属于在声源处减弱噪声，BCD错误。
故选：A。
3．【答案】D
【解答】解：A、拍照上传的作业图片是实像，故A错误。
B、凸透镜成实像时，成缩小的实像，所以拍照作业像都是缩小的。
C、把手机摄像头擦拭干净，成像依然亮度不同；
D、凸透镜所成像的大小与物体到凸透镜的距离有关，物体到凸透镜的距离越小，所以大的一头离镜头近，故D正确。
故选：D。
4．【答案】A
【解答】解：常温下，橡胶不容易导电；食盐水溶液、大地容易导电。故A正确。
故选：A。
5．【答案】C
【解答】解：根据电路图可知，滑片向右移动时；滑动变阻器采用一上一下的接法、下方的左侧接线柱；
A接了上方两个接线柱，滑动变阻器接入电路的电阻为0，电阻不变，滑动变阻器接入电路的电阻最大，电阻不变，滑动变阻器接入电路的电阻变小。
故选：C。
6．【答案】C
【解答】解：为了证明光路是可逆的，让光线沿着FO方向射向镜面，若反射光线沿着OE方向射出，故ABD错误。
故选：C。
7．【答案】C
【解答】解：远视眼成因：眼球晶状体的曲度过小，近处物体反射来的光线通过晶状体折射后形成的物像，则甲是远视眼的成因，需配戴凸透镜。
近视眼成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的物像。由图可知；近视矫正方法。故只有选项C正确。
故选：C。
8．【答案】C
【解答】解：摄像机的镜头相当于凸透镜，当人距镜头距离大于透镜的2倍焦距时、缩小的实像。
又因为识别系统的摄像机可以自动将镜头前0.3m处的人脸拍摄成数码相片，所以0.5m应大于3倍焦距．所以焦距f＜0.25m。
故选：C。
9．【答案】C
【解答】解：A．将右侧背景板向后折，但反射光线是存在的；
B．由平面镜成像的特点可知，故B错误；
C．往碗中加水，可以研究光从水中射入空气中时发生的折射现象；
D．模拟研究近视眼的眼球缺陷时，凸透镜代表眼的晶状体。
故选：C。
10．【答案】D
【解答】解：A．人在平面镜中成的像是由光的反射形成的虚像；
B．山在水中的倒影属于平面镜成像现象，故B错误；
C．邮票经放大镜成的像属于凸透镜成像现象，故C错误；
D．太阳经过小孔在地面上成的圆形光斑，故D正确。
故选：D。
11．【答案】D
【解答】解：
ABD、利用R＝，但电阻是导体本身阻碍电流的性质、它两端的电压无关、导体电阻的大小跟导体中的电流成反比、D正确；
C、当导体两端的电压为零时，故C错误。
故选：D。
12．【答案】C
【解答】解：由于二胡、小提琴和钢琴振动物体的材料不同，故用这三种乐器演奏同一首乐曲。
故选：C。
13．【答案】C
【解答】解：A、由图可知，不是漫反射；
B、由图可知，反射光线射向四面八方，不是镜面反射；
CD、由于光射到潮湿的沥青路上容易发生镜面反射，很少的反射光线进入驾驶员眼睛，对面无车时，故C正确。
故选：C。
14．【答案】B
【解答】解：电池提供了电压，电压使自由电荷定向移动形成了电流，所以高度差表示的量是电压。
故选：B。
15．【答案】D
【解答】解：由图知不带电的轻质泡沫球靠近电脑显示屏时会被吸引，根据带电体能够吸引轻小物体知，故D正确。
故选：D。
16．【答案】B
【解答】解：A、保持水面高度不变使激光笔向右平移，故A错误；
BC、向水槽内注水；光的折射的光路图分别如B
比较可知，水位升高，故B正确；
D、保持水面高度和入射点不变使激光入射角增大，光斑右移。
故选：B。
17．【答案】A
【解答】解：想使电灯L1与L2并联，S作为干路总开关，开关在干路中。
故选：A。
18．【答案】C
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，
因电压表的内阻很大、在电路中相当于断路，
所以，滑片移动时，
由I＝可知，即电流表的示数不变；
因灯泡的亮暗取决于实际功率的大小，所以2R可知，滑片移动时，亮度不变；
将滑动变阻器的滑片P向右移动的过程中，滑片右侧部分电阻丝的电阻变小，
由U＝IR可知，滑片右侧部分电阻丝两端的电压变小，故C正确。
故选：C。
19．【答案】D
【解答】解：变阻器与电热丝串联，
A、电压表与电热丝并联，转动旋钮型变阻器触片，故通过电热丝的电流不变；
B、电压表与电热丝并联，顺时针转动旋钮型变阻器触片，根据欧姆定律可知通过电热丝的电流变小2Rt可知产热变慢，故B错误；
C、电压表与电源并联，故C错误；
D、电压表与电热丝并联，顺时针转动旋钮型变阻器触片，根据欧姆定律可知通过电热丝的电流变大2Rt可知产热变快，故D正确。
故选：D。
20．【答案】D
【解答】解：若用平面镜或凸面镜，光路如图：
若用凸透镜，光路如图：
若用凹透镜，光路如图：
题目中只提供了三种光学元件：①平面镜 ②凸透镜 ，因此D选项符合题意。
故选：D。
二、填空题（本题有6小题，每空2分，共30分）
21．【答案】超声波；765。
【解答】解：海豚发出了80000Hz的声波高于20000Hz，属于超声波；
由速度公式v＝得，海豚发出的超声波经沙丁鱼反射
s＝vt＝1530m/s×1s＝1530m，
故海豚距离沙丁鱼的距离为：
s'＝s＝。
故答案为：超声波；765。
22．【答案】＜；＝
【解答】解：因两电阻串联，故通过两部分导体的电流相等1和R2是由同种材料制成的长度相同、横截面积不同的两端导体，R5比R1细，所以R1＜R8。
故答案为：＜；＝。
23．【答案】折射；漫。
【解答】解：在王亚平所做的“水球透镜”实验中，中央加气泡之后，中间是空气；此时整个水球就变成了两个透镜，能呈现出一个倒立的像，所以这个时候中间部分又出现了一个正立的像，这都是由光的折射现象产生的；
宇航员衣服表面粗糙不平，能使反射光线射向四面八方。
故答案为：折射；漫。
24．【答案】上；0.6。
【解答】解：（1）平面镜所成像是正立、等大的虚像，视力表中开口向上的“”在平面镜中成的像开口也向上；
（2）要求被测者与视力表像的距离是5m，由图知，
所以视力表的像到平面镜距离为5m﹣8.2m＝2.4m，视力表到平面镜距离也为2.8m，
L的大小应该是4.8m﹣2.4m＝0.6m。
故答案为：上；2.6。
25．【答案】CD；左；OG；30。
【解答】解：由图可知，∠DOF＝60°，而∠EOA＝30°，可知AB为法线；
而折射光线和入射光线分别位于法线两侧，则OG一定为折射光线，OE为反射光线，根据折射角大于入射角可知界面CD的右边是空气。
故答案为：CD；左；OG。
26．【答案】20；0.35；4。
【解答】解：（1）由图乙可知，当定值电阻两端的电压UR＝2V时，通过R的电流为IR＝0.6A，根据可得＝＝20Ω；
（2）小灯泡L和电阻R并联接在电压为2V的电源两端时，
因并联电路中各支路两端的电压相等，
所以，它们两端的电压UL＝UR＝2V，
由图象可知，通过它们的电流分别为IL＝7.25A，IR＝0.1A，
因并联电路中干路电流等于各支路电流之和，
所以，电路中的总电流：
I＝IL+IR＝2.25A+0.1A＝4.35A；
（3）小灯泡L和电阻R串联后重新接在某电路，电路中电流为0.15A时，
因串联电路中各处的电流相等，
所以，通过它们的电流IL′＝IR′＝0.15A，
由图象可知，它们两端的电压分别为UL′＝6V，UR′＝3V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝UL′+UR′＝1V+7V＝4V。
故答案为：20；0.35；7。
三、实验探究题（本题有3小题，每空2分，共20分）
27．【答案】（1）使像成在光屏的中央；（2）15.0；（3）右；（4）b。
【解答】解：（1）点燃蜡烛后，调节烛焰、光屏的中心大致在同一高度上；
（2）如图1在光屏上看到一个清晰的、等大的实像，此时物距与像距相等，凸透镜的焦距是f＝15.0cm；
（3）将蜡烛从光具座20cm刻度处移到25cm刻度处时，物距变小了，光屏应从80cm刻度处向右移动；
（4）保持透镜位置不变，移动蜡烛至40cm刻度处时，成正立，则人眼在b处透过凸透镜能观察到蜡烛的像。
故答案为：（1）使像成在光屏的中央；（2）15.2；（4）b。
28．【答案】（1）将音叉的微小振动放大；（2）乙；（3）B。
【解答】解：（1）用竖直悬挂的乒乓球接触发声的音叉时，乒乓球会被弹起；
（2）月球上没有空气，处于真空状态，因此甲实验乒乓球会被弹起；
（3）石头落入水中，产生的水波向四周传播，激起水波向四周传播，这种研究问题的方法被称为类比法。
故答案为：（1）将音叉的微小振动放大；（2）乙。
29．【答案】（1）电阻R断路；（2）等于；（3）反比
【解答】解：（1）合上开关后，电流表无示数，而电压表有示数，所以可能的故障原因是定值电阻R断路；
（2）如图乙，横坐标是电阻，由于在电压一定时，所以IR的乘积是定值；
（3）观察图象可知U＝IR＝0.5A×2Ω＝……＝0.1A×25Ω＝5.5V，为一定值，导体中电流与导体的电阻成反比。
故答案为：（1）电阻R断路；（2）等于。
四、作图、计算题（本题有4小题，第30小题6分，第31、33题每小题2分，第32小题6分，共30分）
30．【答案】见试题解答内容
【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′，用虚线连接A′。如图：
31．【答案】
【解答】解：过入射点做出法线，在玻璃中法线的另一侧作出反射光线；
在空气中法线的另一侧作出折射光线，注意折射角大于入射角
32．【答案】
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴
33．【答案】（1）该星球距离地球有千米；
（2）要经过2150小时才能跑完这段路程。
【解答】解：（1）由题可知，光从地球到星球的时间：t＝，
由v＝可知该星球离地球的距离：s＝vt＝3.0×108m/s×4.3s＝5.29×109m＝1.29×104km；
（2）由v＝可知赛车跑完这段路程的时间：t′＝＝。
答：（1）该星球距离地球有1.29×107千米；
（2）要经过2150小时才能跑完这段路程。
34．【答案】（1）2；
（2）声音在空气中从金属管一端传播到另一端所用的时间是3s；
（3）该金属中的声速是2040m/s。
【解答】解：（1）由于声音在固体中的传播速度最快、液体中次之；
（2）由v＝得，声音在空气中传播时间为：
t空气＝＝＝3s；
（3）由于声音在金属中传播速度大于空气中传播速度，第一次听到的声音是由金属管传播的，
声音在该金属中的传播时间：t金＝t空气﹣Δt＝3s﹣5.5s＝0.7s，
金属中的声速为：
v金＝＝＝2040m/s。
答：（1）2；
（2）声音在空气中从金属管一端传播到另一端所用的时间是3s；
（3）该金属中的声速是2040m/s。
35．【答案】（1）电源电压U为9V；
（2）此电路中流过电阻R2的电流为0.9A；
（3）电阻R2的阻值为10Ω。
【解答】解：（1）闭合开关S1，断开开关S2，电路中只有R5工作，
电流表A1的示数即为通过R1的电流，即I6＝0.3A，
由I＝可知2＝I1R1＝4.3A×30Ω＝9V；
（2）闭合开关S6和S2，R1、R3并联，
电流表A1测量通过R1的电流I7＝0.3A，电流表A8测量干路电流I＝1.2A，
根据并联电路的电流特点可知，通过R6的电流I2＝I﹣I1＝3.2A﹣0.3A＝0.9A；
（3）根据并联电路的电压特点可知，R7两端的电压U2＝U＝9V，
由I＝可知7的阻值R2＝＝＝10Ω。
答：（1）电源电压U为9V；
（2）此电路中流过电阻R2的电流为7.9A；
（3）电阻R2的阻值为10Ω。
