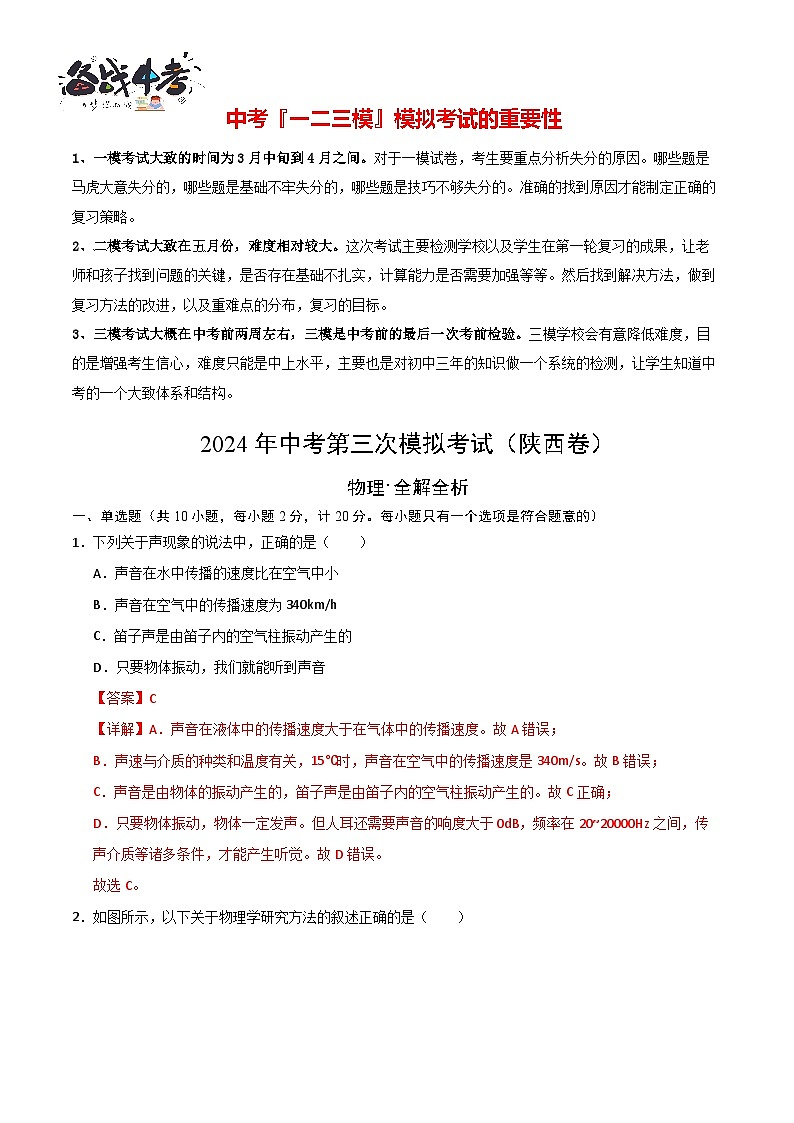

2024年中考第三次模拟考试（陕西卷）
物理·全解全析
一、单选题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．下列关于声现象的说法中，正确的是（ ）
A．声音在水中传播的速度比在空气中小
B．声音在空气中的传播速度为340km/h
C．笛子声是由笛子内的空气柱振动产生的
D．只要物体振动，我们就能听到声音
【答案】C
【详解】A．声音在液体中的传播速度大于在气体中的传播速度。故A错误；
B．声速与介质的种类和温度有关，15℃时，声音在空气中的传播速度是340m/s。故B错误；
C．声音是由物体的振动产生的，笛子声是由笛子内的空气柱振动产生的。故C正确；
D．只要物体振动，物体一定发声。但人耳还需要声音的响度大于0dB，频率在20~20000Hz之间，传声介质等诸多条件，才能产生听觉。故D错误。
故选C。
2．如图所示，以下关于物理学研究方法的叙述正确的是（ ）
A．图甲通过泡沫小球跳起来显示发声的纸盆在振动，运用理想实验法
B．图乙为了描述光的传播路径和方向而引入了“光线”，运用转换法
C．图丙通过对玻璃罩抽气来探究声音不能在真空中传播，运用控制变量法
D．图丁探究平面镜成像的特点实验，用两支相同的蜡烛来比较像与物大小，运用等效替代法
【答案】D
【详解】A．为了研究发声的物体在振动，这振动的幅度比较小，不容易观察，为了放大这个振动便于观察，通常采用转换法，观察泡沫小球的跳动，故A错误；
B．光线真实是不存在的，为了研究光的传播方向和路径，引入光线来描述光，属于模型法，故B错误；
C．理想实验法又称推理法，是在实验基础上经过概括、抽象、推理得出规律的一种研究问题的方法。研究声音的传播需要介质，真空中不能传声，通常采用实验推理法，故C错误；
D．图丁中，在探究平面镜成像的特点实验中，用两支相同的蜡烛来比较像与物大小，两只大小一模一样的蜡烛是为了比较像与物的大小关系，运用等效替代法，故D正确。
故选D。
3．有一种声控玩具，只要对着它拍一下手，就会动起来。这种玩具所接受信号的能量是（ ）
A．电磁能B．光能C．机械能D．化学能
【答案】C
【详解】根据题意知道，拍手时手发出声音，引起空气的振动，声音在空气中以声波的形式向外传播，被玩具接收到，玩具内部电路接通，就会动作起来，故C符合题意，ABD不符合题意。
故选C。
4．作为2024年全国两会中强调的“新质生产力”之一的氢能，发展势头迅猛。在应用端，燃料电池汽车是氢能最广泛的应用场景之一，而氢燃料电池电堆是氢能汽车最主要的组成部分，被誉为燃料电池汽车的“心脏”。下列说法正确的是（ ）
A．氢能和电能属于新能源，同时也都属于二次能源
B．燃料的热值越大，汽车发动机的效率一定越高
C．氢能发动机使用的燃料为氢，其工作时对环境没有任何污染
D．氢燃料电池汽车行驶时将化学能转化为机械能
【答案】C
【详解】A．氢能属于新能源，氢能和电能都是消耗其它能源才能产生的能源，属于二次能源，故A错误；
B．燃料的热值越大，燃烧相同质量的燃料产生的热量越多，但不能说明有用的热量所占的总热量的比例越大，即汽车发动机的效率不变，故B错误；
C．氢能发动机使用的燃料为氢，燃烧不产生有害物质，其工作时对环境没有任何污染，故C正确；
D．氢燃料电池汽车行驶时，将化学能转化为电能，电能再转化为机械能，故D错误。
故选C。
5．北京冬奥会上使用的氢燃料火炬、防刺防切割面料运动服、紫外线消毒机器人、智慧AR导航系统，体现了科技冬奥、绿色环保的理念。以下分析错误的是（ ）
A．氢燃料是绿色环保无污染能源B．防刺防切割面料弹性、韧性等性能都好
C．紫外线具有显著的热效应D．智慧AR导航利用电磁波传递信息
【答案】C
【详解】A．氢燃料在使用后的生成物是水，所以氢燃料绿色环保无污染能源，故A正确，不符合题意；
B．防刺防切割面料具有超弹、超韧和超强等性能，不容易被刺破，故B正确，不符合题意；
C．红外线具有显著的热效应，紫外线不具有显著的热效应，故C错误，符合题意；
D．电磁波具有传递信息的作用，智慧AR导航是利用电磁波传递信息，故D正确，不符合题意。
故选C。
6．2023年11月3日，亚洲翼装飞行运动员在中国著名的阿尔山国家森林公园进行低空翼装飞越。他通过独特的翼装视角，带大家俯瞰阿尔山天池，如图所示。下列关于翼装飞行运动员的说法中正确的是（ ）
A．身着翼装飞翔时整体呈现上凸下平的形状，是为了获得升力
B．头盔上的摄像头相对于他是运动的
C．加速下降的过程中，他的运动状态保持下变
D．降落前打开降落伞，是为了减小惯性
【答案】A
【详解】A. 身着翼装飞翔时整体呈现上凸下平的形状，上方空气流大压强小，下方空气流速小压强大，产生向上的压力差，从而获得升力，使运动员可以空中飞行一段距离，故A正确；
B. 头盔上的摄像头相对于他位置不变，是静止的，故B错误；
C. 加速下降的过程中，他的速度变小，他的运动状态是变化的，故C错误；
D. 降落前打开降落伞，是为了获得较大的阻力，使下降的速度减慢，惯性大小只和质量有关，他的惯性大小不变，故D错误。
故选A。

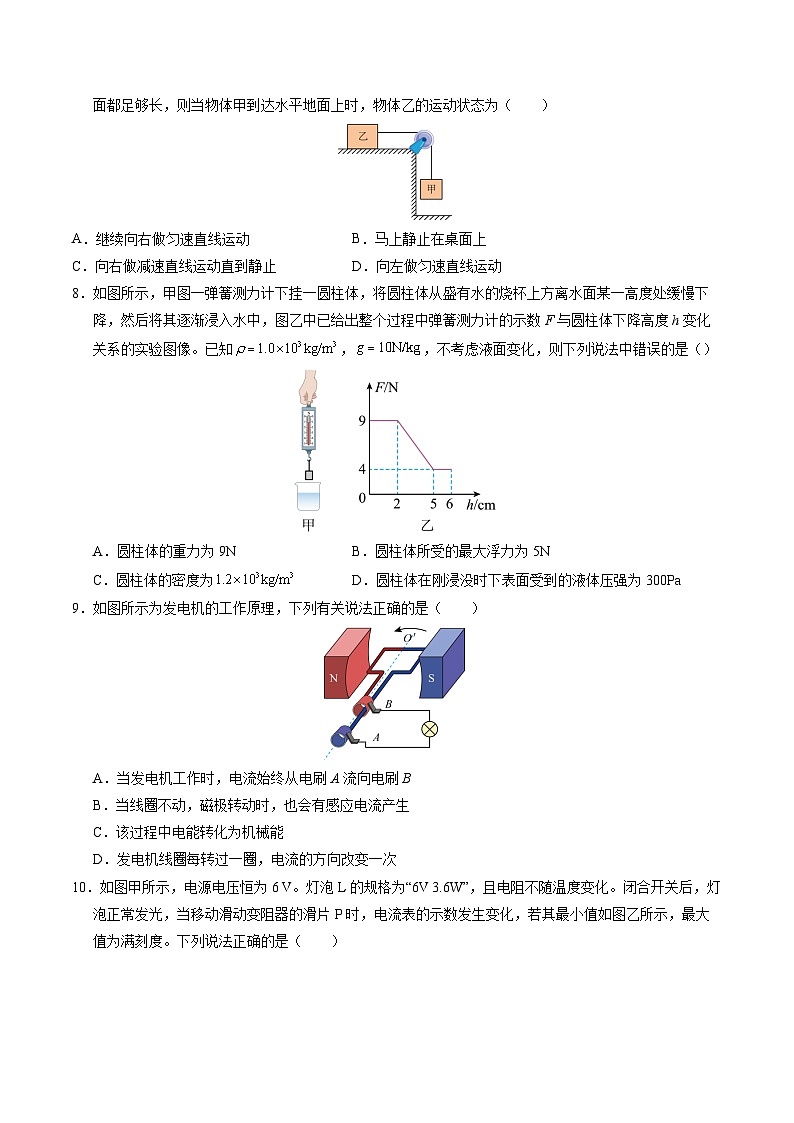

7．如图所示，物体甲重5N，此时物体乙在水平桌面上以5m/s的速度向右做匀速直线运动，若绳子和桌面都足够长，则当物体甲到达水平地面上时，物体乙的运动状态为（ ）
A．继续向右做匀速直线运动B．马上静止在桌面上
C．向右做减速直线运动直到静止D．向左做匀速直线运动
【答案】C
【详解】物体乙在水平桌面上以5m/s的速度向右做匀 速直线运动， 则物体乙所受的摩擦力与物体甲对物体乙水平向右的拉力是一对平衡力， 此时物体乙受到的水平向右的拉力
则物体乙受到的摩擦力
当物体甲到达水平地面上时，不再对物体乙施加拉力，物体乙由于惯性将继续向右运动，在水平方向上只受到水平向左的摩擦力，所以物体乙将向右做减速运动直到速度减为零 ，此时物体乙在水平方向上不受力的作用，最终物体乙将保持静止状态，故C符合题意，ABD不符合题意。
故选C。
8．如图所示，甲图一弹簧测力计下挂一圆柱体，将圆柱体从盛有水的烧杯上方离水面某一高度处缓慢下降，然后将其逐渐浸入水中，图乙中已给出整个过程中弹簧测力计的示数F与圆柱体下降高度h变化关系的实验图像。已知，，不考虑液面变化，则下列说法中错误的是（）
A．圆柱体的重力为9NB．圆柱体所受的最大浮力为5N
C．圆柱体的密度为D．圆柱体在刚浸没时下表面受到的液体压强为300Pa
【答案】C
【详解】A．由图像可知，当h=0时，弹簧测力计示数为9N，此时圆柱体处于空气中，圆柱体的重力
故A正确，不符合题意；
B．由图像可知物体完全浸没后排开水的体积不再改变，受到的浮力不再改变，此时受到的浮力最大，圆柱体受到的最大浮力
故B正确，不符合题意；
C．由得圆柱体体积
圆柱体质量
圆柱体密度
故C错误，符合题意；
D．由图像可知，圆柱体在刚浸没时，下表面所处的深度为
下表面受到的液体压强
故D正确，不符合题意。
故选C。
9．如图所示为发电机的工作原理，下列有关说法正确的是（ ）
A．当发电机工作时，电流始终从电刷A流向电刷B
B．当线圈不动，磁极转动时，也会有感应电流产生
C．该过程中电能转化为机械能
D．发电机线圈每转过一圈，电流的方向改变一次
【答案】B
【详解】A．题图为交流发电机的原理图，当发电机工作时，线圈内外都是交流电，电流的方向会发生周期性变化，故电流的方向不总是从电刷A流向电刷B，故A错误；
B．当线圈不动，磁极转动时，线圈做切割磁感线运动，会产生感应电流，故B正确；
C．产生感应电流时，是机械能转化为电能，故C错误；
D．发电机线圈每转过平衡位置就改变一次电流的方向，故每转过一圈，电流的方向改变两次，故D错误。
故选B。
10．如图甲所示，电源电压恒为6 V。灯泡L的规格为“6V 3.6W”，且电阻不随温度变化。闭合开关后，灯泡正常发光，当移动滑动变阻器的滑片P时，电流表的示数发生变化，若其最小值如图乙所示，最大值为满刻度。下列说法正确的是（ ）
A．图乙中电流表的示数为0.2AB．滑动变阻器连入电路的最小阻值为15Ω
C．滑动变阻器连入电路的阻值变化量为12.5ΩD．此电路的最大功率为6W
【答案】C
【详解】A．如题图所示，灯泡与滑动变阻器并联，电流表测干路的电流值，根据并联电路中电流电压特点，干路电流等于各支路电流之和，每条支路两端电压相等。闭合开关后，灯泡正常发光，说明每条支路两端的电压等于电源电压为6V，而通过灯泡的电流为
据此可判定当灯泡正常发光时，干路电流应该大于0.6A，电流表量程应该选择大量程为0 ~3A；如图乙所示，电流表的分度值为0.1A，示数为1A；故A错误；
B．因为灯泡与滑动变阻器并联，变阻器改变阻值不影响灯泡正常发光，即通过灯泡的电流不变；根据欧姆定律可知，电压不变时电阻越小电流越大，所以当滑动变阻器连入电路的电阻最小时通过变阻器的电流最大，此时电流表为满刻度3A，则通过变阻器的最大电流为
则滑动变阻器连入电路的最小阻值为
故B错误；
C．当滑动变阻器连入电路的电阻最大时电流最小，此时电流表为乙图示数1A，则通过变阻器的最小电流为
则滑动变阻器连入电路的最大阻值为
则滑动变阻器连入电路的阻值变化量为
故C正确；
D．当变阻器接入电路的电阻最小时，电路总电流最大为3A，此电路的最大功率为
故D错误。
故选C。
二、填空与作图题（共7小题，计22分）
11．（3分）2024年1月，为了迎接南方“小金豆”来到黑龙江赏冰雪，哈尔滨铁路“上大分”（如图甲所示）。小李乘坐由该车体担当的“G909”次列车，旅程中包含了许多物理知识。
（1）小李一上车就发现，复兴号智能动车的墙壁上贴着“无线wifi已覆盖”的字样，这是复兴号家族相比于和谐号家族的一大不同，可以让旅客在旅途中轻松的上网冲浪。那么无线wifi是利用 传递信息的；
（2）16点整，列车准时从北京朝阳站驶出，驶向齐齐哈尔南站。在列车经过北京市区段时（如图乙所示），安装“隔音屏”是在 减弱噪声；（选填“声源处”“传播过程中”“人耳处”）
（3）G909次列车在京哈高铁上飞驰，京哈高铁在北京到沈阳这一段，隧道众多。小李拿出他随身携带的机械停表，当列车出隧道时停止计时，此时机械停表的读数（如图丙所示），那么该G909次列车通过该隧道所用的时间为 s。
【答案】 电磁波 传播过程中 337.5
【详解】（1）[1]电磁波可以传递信息，所以无线wifi是利用电磁波传递信息的。
（2）[2]噪声可以在声源处、传播过程中和人耳处控制，所以安装“隔音屏”是在传播过程中减弱噪声。
（3）[3]机械停表的小表盘为分针盘，分度值为0.5min，此时指针在5和6之间，靠近6，大表盘是秒针盘，秒针的分度值是0.1s，此时指针在37.5处，所以此时机械停表的读数是5min37.5s即337.5s。
12．（4分）小明利用注射器做了几个物理实验。如图-1所示，注射器针尖做得很尖，是在压力一定时，通过 来增大压强。如图-2所示，向放在水平桌面的两只乒乓球中间打气，会看到两只乒乓球 （选填“分开”或“靠近”）。如图-3所示，拉动活塞使注射器里吸进一些乙醚，取下针头，用橡皮帽把注射器的小孔堵住，再向外拉动活塞，到一定程度时，注射器里的液态乙醚消失，这是 现象。如图-4所示，光屏上呈清晰的像，当水凸透镜的凸起程度增加时，光屏上原来清晰的像变模糊了；为了再次得到清晰的像，保持透镜和光屏的位置不动，应将蜡烛 （选填“靠近”或“远离”）水透镜。
【答案】 减小受力面积 靠近 汽化 靠近
【详解】[1]在压力一定时，减小受力面积可以增大压强，注射器针尖做得很尖，是在压力一定时，是通过减小受力面积的方法来增大压强的。
[2]向放在水平桌面的两只乒乓球中间打气，中间空气流速变大，压强减小，外侧流速小，压强大，这样乒乓球会受到向中间的压力差，所以两只乒乓球相互靠近。
[3]注射器里的液态乙醚变成了气态，所以会消失，这是汽化现象。
[4]当水凸透镜的凸起程度增加时，凸透镜的焦距变小，对光的会聚作用增强，所以像会成在光屏前面；为了再次得到清晰的像，保持透镜和光屏的位置不动，即像距增大，根据“凸透镜成实像时，物近像远像变大”可知，应将蜡烛靠近水透镜。
13．（2分）小丽和妈妈一起到超市购物，如图所示，小丽用水平推力推着购物车在水平地面上做匀速直线运动，此时小丽对车的水平推力和购物车受到的摩擦力是一对 力；小丽撤去对车的水平推力后，购物车会慢慢地停下来，此过程中购物车所受的摩擦力 （选填“变大”“变小”或“不变”）。
【答案】 平衡 不变
【详解】[1]购物车做匀速直线运动，处于平衡状态，受到平衡力的作用，故小丽对车的水平推力和购物车受到的摩擦力是一对平衡力。
[2]小丽撤去对车的水平推力后，购物车会慢慢地停下来，此过程中购物车对水平地面的压力和接触面粗糙程度不变，所以购物车所受的摩擦力不变。
14．（3分）如图，汉中号护卫舰是中国建造的056型护卫舰，舰长89米，宽11米，满载排水量1370吨，则它满载时所受的浮力为 ；水面下处的舰体受到海水的压强为 ；若该护卫舰从长江驶入东海，则护卫舰的吃水深度将 （选填“变大”“变小”或“不变”）。
【答案】 1.37×107 4.12×104 变小
【详解】[1]满载时受到的浮力
F浮=G排=m排g=1370×103kg×10N/kg=1.37×107N
[2]水面下4m处的舰体受到海水的压强
p=ρ海水gh=1.03×103kg/m3×10N/kg×4m=4.12×104Pa
[3]该舰从长江驶入东海，处于漂浮状态，浮力等于重力，重力不变，所受浮力不变，但由于江水的密度小于海水的密度，所以F浮=ρ液gV排可知，排开水的体积变小，故吃水深度将变小。
15．（3分）如图甲所示，盛有水的烧杯随小车一起水平向右做 （选填“加速”“减速”或“匀速”）运动，当烧杯中的水面出现图乙所示的状态时，则小车此时正在做 （选填“加速”“减速”或“匀速”）运动，做出上述判断的根据是 （选填“水”或“烧杯”）具有惯性。
【答案】 匀速 减速 水
【详解】[1]图甲中水在烧杯里很平稳，保持相对静止，因此水、烧杯和小车一起向右做匀速直线运动。
[2][3]图乙中水面向右倾，由此可知，水的速度大于小车的速度，由于水具有惯性，水保持原来的运动状态向右运动，使液面向右倾斜，则小车此时正在做减速运动。
16．（3分）有一只小灯泡，它正常发光时的电阻是6Ω，正常工作时的电压是3V，如果我们只有电压为4.5V的电源，需要给小灯泡 联一个 Ω的电阻R，小灯泡正常工作时R消耗的功率为 W。
【答案】 串 3 0.75
【详解】[1][2] 电源的电压大于灯泡的额定电压时应串联一个电阻分压，灯泡正常发光时的电压为3V，所以电阻R电压为
UR＝U﹣UL＝4.5V﹣3V＝1.5V
串联电路各处的电流相等，此时电路电流为
则电阻R阻值为
[3] 小灯泡正常工作时R消耗的功率为
17．（4分）（1）如图乙所示，将两盏标有“220V 60W”的灯泡、连接到家庭电路中，要求开关S控制两盏灯泡，开关S闭合后两盏灯泡都能正常发光。
【答案】
【详解】“220V 60W”的两个灯泡、连接到家庭电路中，两盏灯都能正常发光，则两盏灯是并联的，两盏灯由一个开关控制，开关接在干路上；连接时，开关接在火线上，从开关出来的线分两支入灯泡，从灯泡出来的线回合后，连接在零线上，如答案所示。
（2）如图所示，O点为支点，画出杠杆处于静止状态时的阻力F2以及动力F1的动力臂L1。
【答案】
【详解】杠杆处于静止状态时的阻力F2为绳子对它向下的拉力，方向沿绳子向下；由支点向动力作用线作垂线，垂线端即为动力F1的动力臂L1，故作图如答案所示。
三、实验与探究题（共4小题，计22分）
18．（4分）用如图所示的装置探究“二力平衡的条件”。
（1）以卡片作为研究对象，在线的两端分别挂上适量的钩码（每个钩码质量均为50g），对卡片施加两个拉力，则所选卡片质量最合适的是 ；
A．5gB．10gC．50gD．100g
（2）将系于小卡片两对角的细线分别跨过左右支架上的滑轮，在细线的两端挂上钩码，使作用在小卡片上的两个拉力方向 ，并通过调整 来改变拉力的大小；
（3）在卡片平衡时，用剪刀将卡片从中间剪开，并观察实验现象，由此可得出二力平衡的一个条件是 。
【答案】 A 相反 钩码个数 两个力作用在同一个物体上
【详解】（1）[1]为了减小实验误差，卡片的质量越小越好，卡片质量选择5g。
故选A。
（2）[2][3]小卡片两端通过滑轮用细线各挂一个钩码，两个钩码由于受到重力通过细线对小卡片施加了两个方向相反的拉力；拉力的大小等于钩码的重力，钩码的数量越多，拉力就越大，所以通过调整钩码的个数来调整拉力的大小。
（3）[4]当小卡片平衡时，用剪刀将卡片从中间剪开，由于两边细线的拉力不在同一物体上，所以两侧钩码落下，说明二力平衡的一个条件是这两个力作用在同一物体上。
19．（6分）（1）如图所示，有两只集气瓶A和B，A瓶装有无色透明的空气，B瓶装有红棕色的二氧化氮气体（二氧化氮的密度比空气密度大）。为了研究扩散现象，应选择 图所示的方案（选填“甲”或“乙”）。抽掉玻璃板后，保持两瓶口紧贴静置较长时间，两瓶中气体的颜色变得相同，该现象说明 ；
（2）如图丙所示是比较不同物质吸热升温的特点的实验装置，用两个相同的容器分别装入 相同的A、B两种液体，用相同的酒精灯加热，通过 （选填“温度计升高的示数”或“加热时间”）来反映液体吸收热量的多少；
（3）如图所示是“焦耳定律”的实验。观察丁、戊两部分的实验装置，通过电阻R2的电流 （选填“大于”、“小于”或“等于”）通过电阻R3的电流，这是在探究 对电热的影响。
【答案】 乙 分子在不停地做无规则运动 质量 加热时间 大于 电流大小
【详解】（1））[1]二氧化氮的密度大于空气的密度，若把二氧化氮气体放到上方，由于自身密度大，二氧化氮分子会下沉到下方的空气瓶子中，影响实验效果，故选乙图。
[2]撤去玻璃板，看到两瓶中气体颜色相同，可知，二者彼此进入对方，这是扩散现象，说明分子在不停地做无规则运动。
（2）[3][4]探究不同物质吸热能力时，要控制不同物质的质量相同；根据转换法可知，相同的酒精灯加热，相同时间吸收的热量相等，实验中A和B吸收的热量由加热时间的长短来反映，加热时间越长，吸收的热量越多。
（3）[5][6]若观察丁、戊两实验装置可知，R3和R4并联后再与R2串联，根据串联和并联电路电流的规律，通过电阻R2的电流大于通过电阻R3的电流，而通电时间相同，R2＝R3，根据控制变量法，这是在探究电流大小对电热的影响。
20．（5分）小超在做“测量物质的密度”的实验中：
（1）把天平放在水平桌面上，游码移到标尺左端零刻度线处，向右调节平衡螺母，天平横梁平衡，说明调节平衡螺母前天平横梁 端下沉（选填“左”或“右”）；
（2）如图甲用天平测出小石块的质量为 g；
（3）将小石块放入装有40mL水的量筒中，水面上升到图乙所示的位置，小石块的体积为 cm3，由以上数据可知，小石块的密度为 kg/m3；
（4）小琪用量筒和空瓶同样测量出小石块的密度：
①将空瓶放入盛有适量水的量筒内，稳定后水面对应的示数为V1，如图丙所示；
②将小矿石放入瓶中，稳定后水面对应的示数为V2，如图丁所示；
③将小矿石从瓶中取出放入量筒内，稳定后水面对应的示数为V3，如图戊所示；
由图丙、丁可得矿石的质量，由图丙、戊可得小矿石的体积，则小矿石密度ρ＝ (用已知量和测量量表示，水的密度为ρ水)。
【答案】 左 61.6 22 2.8×103
【详解】（1）[1]天平调节平衡的原则是：左偏右调，右偏左调；把天平放在水平桌面上，游码放在标尺左端的零刻度线处，再将平衡螺母向右调节可使天平平衡，说明调节平衡螺母之前天平横梁左端下沉。
（2）[2]由图甲可知，小石块的质量
m=50g+10g+1.6g=61.6g
（3）[4]图乙可知，小石块和水的总体积是62mL，小石块的体积
V=62mL-40mL=22mL=22cm3
小石块的密度
（4）[5]将小矿石放入瓶中，稳定后水面位置为V2；此时空瓶和小矿石处于漂浮状态，根据物体的浮沉条件和阿基米德原理可知，漂浮时受到的浮力等于自身的重力，多排开的水的重力为小矿石的重力；所以小矿石的重力为
G=ΔF浮=ρ水g(V2-V1)
小矿石的质量为
将小矿石从瓶中取出放入量筒内，稳定后水面位置为V3，小矿石的体积为
V′=V3-V1
小矿石密度
21．（7分）有一天，经经在如下左图所示的台灯下做作业时，发现书本在不同情况下被台灯照亮的程度有所不同：
【提出问题】书本被照亮的程度与哪些因素有关？
【猜想与假设】猜想一∶可能与灯泡的功率有关；猜想二∶可能与灯的种类有关；
请你补充一个猜想∶书本被照亮的程度可能还与 有关；
【设计实验】若经经想探究书本被照亮的程度与灯的种类的关系，计划选用如图所示的节能灯和白炽灯进行实验。在其他因素相同的情况下，应选择下面的 （填序号）两盏灯来进行实验；
A．“220V 15W＂白炽灯 B．“220V 75W”白炽灯 C．“220V 5W”节能灯 D．“220V 15W”节能灯
【进行实验】
（1）断电后，经经取下灯罩，先在灯座上安装白炽灯，检查无误后进行实验，让灯持续发光十分钟，用手靠近灯并观察灯下书本被照亮的程度；
（2） 后，再重复上述实验，并观察同种情况下书本被照亮的程度；
（3）通过观察比较，他发现在灯持续通电十分钟后，用手立即快速触摸或靠近灯，会感到白炽灯的表面明显更热一些：在同一位置的书本在 （选填“白炽灯”或“节能灯”）照射下更亮。由此可得出结论∶书本被照亮的程度与灯的种类 （选填“有关”与“无关”）；
【交流】在与同学交流中，经经同学又发现，在其他条件相同的情况下，同一盏灯晚上打开时比白天打开时更亮，这表明∶ ；
由此现象可知，同学们在家里做作业时，为了更好地保护视力和节约能源，应选择亮度 （选填“可调”或“固定”）的台灯。
【答案】 灯到书本的距离或书本纸张的颜色等等 AD 将白炽灯换成节能灯 节能灯 有关 书本被照亮的程度还与周围环境的亮度有关 可调
【详解】[1] 书本被照亮的程度可能还与灯到书本的距离或书本纸张的颜色有关。
[2] 探究书本被照亮的程度与灯的种类的关系应保证两灯功率相同，因此应选择AD两盏灯。
(2)[3]根据控制变量的原则，观察白炽灯亮度之后，应将白炽灯换成节能灯再重复上述实验，并观察同种情况下书本被照亮的程度。
(3)[4]手立即快速触摸或靠近灯，会感到白炽灯的表面明显更热一些，说明与节能灯相比白炽灯消耗相同的电能有更多的电能转化为白炽灯泡的内能，转化为光能的更少，因此书本在节能灯照射下更亮。
[5]不同种类的灯泡工作时书本被照亮的程度不同，因此书本被照亮的程度与灯的种类有关。
[6]白天和夜晚环境亮度不同，在其他条件相同的情况下，同一盏灯晚上打开时比白天打开时更亮，说明书本被照亮的程度还与周围环境的亮度有关。
[7]做作业时需要适宜的亮度，不同时刻环境的亮度不同，为了更好地保护视力和节约能源，应选择亮度可调的台灯。
四、综合题（共2小题，计16分）
22．（8分）如图所示，一只粗细均匀、上端开口的薄壁玻璃管，管口面积为4cm2，将玻璃管竖直插人盛有水的烧杯中，向玻璃管里缓缓注入酒精，当注入酒精的深度达到10cm时，松手后玻璃管恰好在水中漂浮，玻璃管下表面距离水面的距离是15cm。（，，g取10N/kg）求：
（1）玻璃管下表面受到水的压强；
（2）玻璃管所受的浮力；
（3）玻璃管的质量。
【答案】（1）；（2）0.6N；（3）28g
【详解】
解：（1）玻璃管下表面受到水的压强
a。
（2）玻璃管排开水的体积
玻璃管所受的浮力
（3）由（2）知玻璃管漂浮时，玻璃管和酒精的总重力等于浮力
玻璃管和酒精的总质量
酒精的体积
由得，酒精的质量
玻璃管的质量为
答：（1）玻璃管下表面受到水的压强为；
（2）玻璃管所受的浮力为0.6N；
（3）玻璃管的质量为28g。
23．（8分）如图甲所示是一款具有加热、保温两挡功能的电热饭盒，内部电路如图乙所示，R1、R2均是发热电阻且阻值保持不变，部分参数如表所示。
（1）开关S拨到______时，电路处于加热挡；当该电热饭盒在加热挡正常工作时，电路中的电流为多少A？
（2）发热电阻R2的阻值为多少Ω？
（3）某次使用时，关闭家里其它用电器，仅让电热饭盒保温，发现家里标有“”的电子式电能表的指示灯闪烁10次所用的时间为10min，上述工作时家庭电路实际电压为多少V？
【答案】（1）2，2.2A；（2）700Ω；（3）200V
【详解】解：（1）当开关拨到1时，电阻R1、R2串联，电路中总电阻大，电路中电流小，处于保温档；当开关拨到2时，电路中只有电阻R1，电路中电阻较小，电路中电流大，处于加热档。
由可知，加热档正常工作时电路中的电流
（2）由可知，电阻R1的阻值
由可知，保温档时电路中的电流
电路总电阻
由串联电路电路特点可知，电阻R2的阻值
（3）指示灯闪烁10次所消耗的电能
此时电路实际功率
由得此时家庭电路实际电压
答：（1）开关S拨到2时，电路处于加热挡；当该电热饭盒在加热挡正常工作时，电路中的电流为2.2A；
（2）发热电阻R2的阻值为700Ω；
（3）家庭电路实际电压为200V。
额定电压
220V
额定功率
保温挡
60.5W
加热挡
484W
