高考物理一轮复习小题多维练(全国通用)第23练带电粒子在磁场、复合场中的运动(原卷版+解析)
展开
这是一份高考物理一轮复习小题多维练(全国通用)第23练带电粒子在磁场、复合场中的运动(原卷版+解析),共15页。
1.如图所示,直线MN上方有垂直纸面向里的匀强磁场,电子1从磁场边界上的a点垂直MN和磁场方向射入磁场,经t1时间从b点离开磁场.之后电子2也由a点沿图示方向以相同速率垂直磁场方向射入磁场,经t2时间从a、b连线的中点c离开磁场,则eq \f(t1,t2)为( )
A.3 B.2 C.eq \f(3,2) D.eq \f(2,3)
2.质量为m、电荷量为q的微粒以速度v与水平方向成θ角从O点进入方向如图所示的正交的匀强电场和匀强磁场组成的混合场区,该微粒在静电力、洛伦兹力和重力的共同作用下,恰好沿直线运动到A,下列说法中正确的是(重力加速度为g)( )
A.该微粒一定带负电荷
B.微粒从O到A的运动可能是匀变速运动
C.该磁场的磁感应强度大小为eq \f(mg,qvcs θ)
D.该电场的电场强度大小为eq \f(mg,qtan θ)
3.如图所示,一束电荷量相同的带电粒子以一定的初速度沿直线通过由相互正交的匀强磁场和匀强电场(左侧极板带正电,右侧极板带负电)组成的速度选择器,然后粒子通过平板S上的狭缝P进入另一匀强偏转磁场,最终打在A1、A2上,下列说法正确的是( )
A.粒子带正电
B.速度选择器中磁场方向为垂直纸面向里
C.所有打在A1A2上的粒子,在匀强偏转磁场中的运动时间都相同
D.粒子打在A1A2上的位置越远,粒子的质量越大

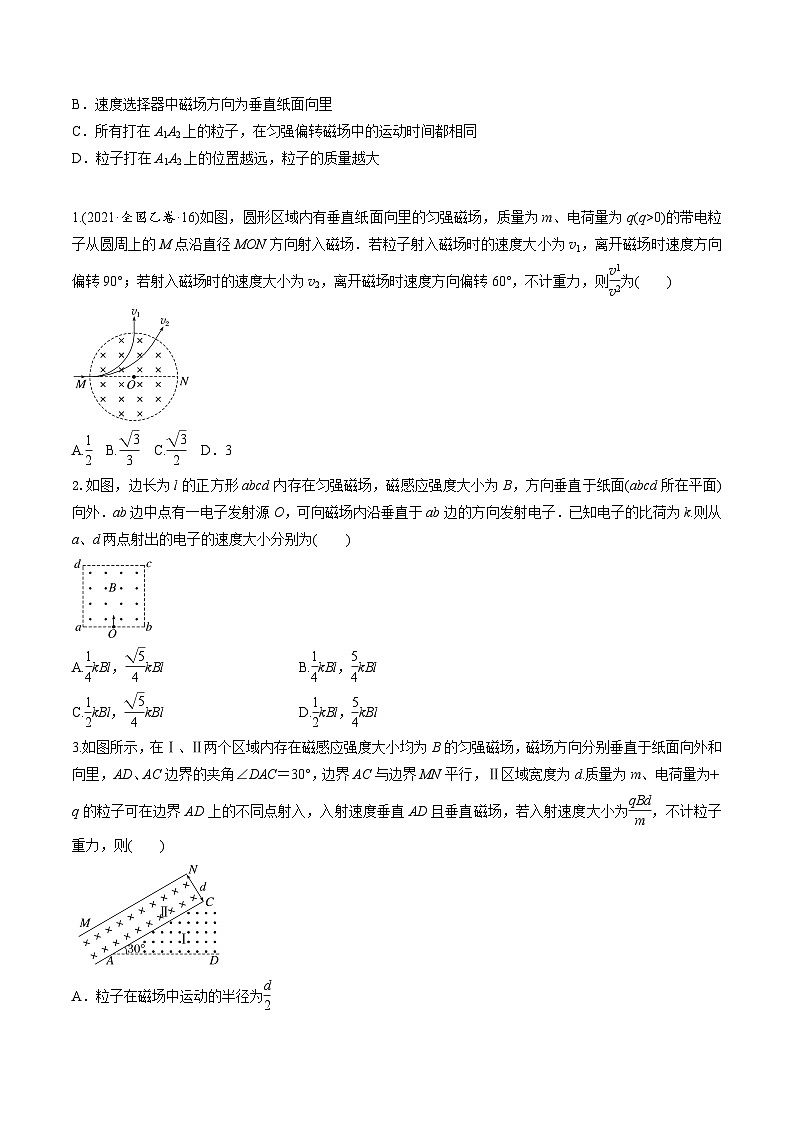

1.(2021·全国乙卷·16)如图,圆形区域内有垂直纸面向里的匀强磁场,质量为m、电荷量为q(q>0)的带电粒子从圆周上的M点沿直径MON方向射入磁场.若粒子射入磁场时的速度大小为v1,离开磁场时速度方向偏转90°;若射入磁场时的速度大小为v2,离开磁场时速度方向偏转60°,不计重力,则eq \f(v1,v2)为( )
A.eq \f(1,2) B.eq \f(\r(3),3) C.eq \f(\r(3),2) D.3
2.如图,边长为l的正方形abcd内存在匀强磁场,磁感应强度大小为B,方向垂直于纸面(abcd所在平面)向外.ab边中点有一电子发射源O,可向磁场内沿垂直于ab边的方向发射电子.已知电子的比荷为k.则从a、d两点射出的电子的速度大小分别为( )
A.eq \f(1,4)kBl,eq \f(\r(5),4)kBl B.eq \f(1,4)kBl,eq \f(5,4)kBl
C.eq \f(1,2)kBl,eq \f(\r(5),4)kBl D.eq \f(1,2)kBl,eq \f(5,4)kBl
3.如图所示,在Ⅰ、Ⅱ两个区域内存在磁感应强度大小均为B的匀强磁场,磁场方向分别垂直于纸面向外和向里,AD、AC边界的夹角∠DAC=30°,边界AC与边界MN平行,Ⅱ区域宽度为d.质量为m、电荷量为+q的粒子可在边界AD上的不同点射入,入射速度垂直AD且垂直磁场,若入射速度大小为eq \f(qBd,m),不计粒子重力,则( )
A.粒子在磁场中运动的半径为eq \f(d,2)
B.粒子在距A点0.5d处射入,不会进入Ⅱ区域
C.粒子在距A点1.5d处射入,在Ⅰ区域内运动的时间为eq \f(πm,qB)
D.能够进入Ⅱ区域的粒子,在Ⅱ区域内运动的最短时间为eq \f(πm,3qB)

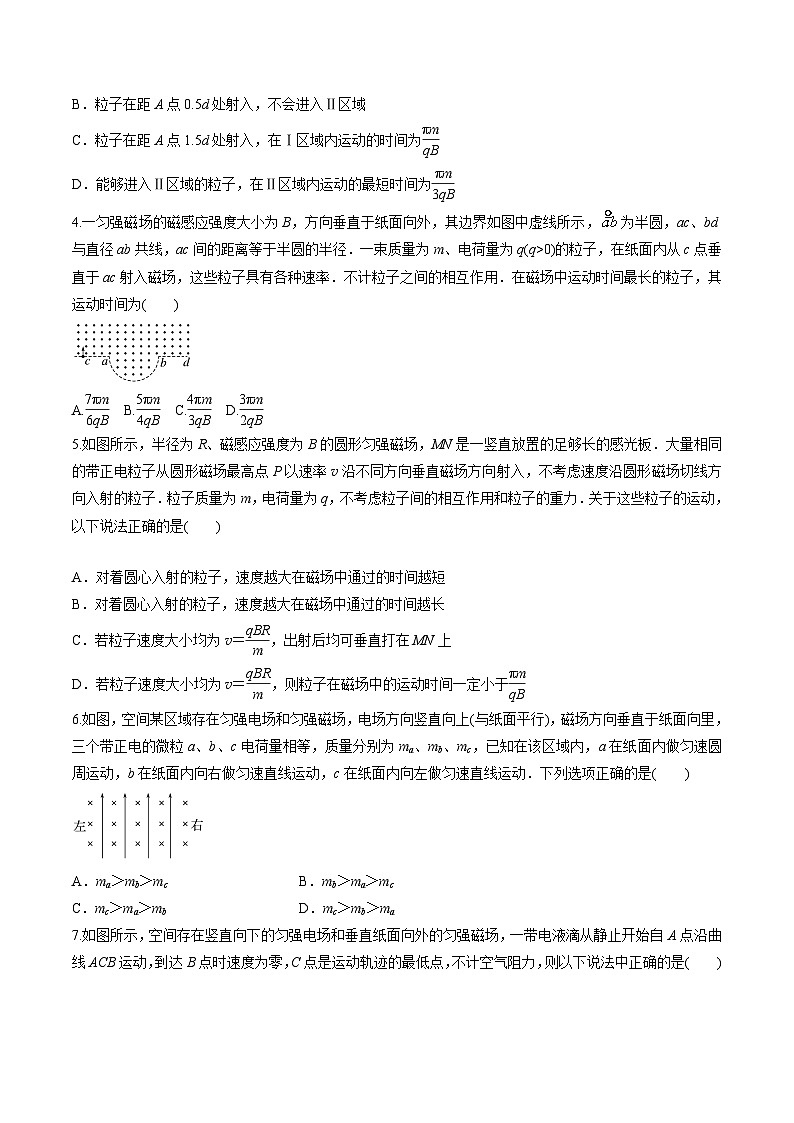

4.一匀强磁场的磁感应强度大小为B,方向垂直于纸面向外,其边界如图中虚线所示,为半圆,ac、bd与直径ab共线,ac间的距离等于半圆的半径.一束质量为m、电荷量为q(q>0)的粒子,在纸面内从c点垂直于ac射入磁场,这些粒子具有各种速率.不计粒子之间的相互作用.在磁场中运动时间最长的粒子,其运动时间为( )
A.eq \f(7πm,6qB) B.eq \f(5πm,4qB) C.eq \f(4πm,3qB) D.eq \f(3πm,2qB)
5.如图所示,半径为R、磁感应强度为B的圆形匀强磁场,MN是一竖直放置的足够长的感光板.大量相同的带正电粒子从圆形磁场最高点P以速率v沿不同方向垂直磁场方向射入,不考虑速度沿圆形磁场切线方向入射的粒子.粒子质量为m,电荷量为q,不考虑粒子间的相互作用和粒子的重力.关于这些粒子的运动,以下说法正确的是( )
A.对着圆心入射的粒子,速度越大在磁场中通过的时间越短
B.对着圆心入射的粒子,速度越大在磁场中通过的时间越长
C.若粒子速度大小均为v=eq \f(qBR,m),出射后均可垂直打在MN上
D.若粒子速度大小均为v=eq \f(qBR,m),则粒子在磁场中的运动时间一定小于eq \f(πm,qB)
6.如图,空间某区域存在匀强电场和匀强磁场,电场方向竖直向上(与纸面平行),磁场方向垂直于纸面向里,三个带正电的微粒a、b、c电荷量相等,质量分别为ma、mb、mc,已知在该区域内,a在纸面内做匀速圆周运动,b在纸面内向右做匀速直线运动,c在纸面内向左做匀速直线运动.下列选项正确的是( )
A.ma>mb>mc B.mb>ma>mc
C.mc>ma>mb D.mc>mb>ma
7.如图所示,空间存在竖直向下的匀强电场和垂直纸面向外的匀强磁场,一带电液滴从静止开始自A点沿曲线ACB运动,到达B点时速度为零,C点是运动轨迹的最低点,不计空气阻力,则以下说法中正确的是( )
A.液滴一定带正电
B.液滴在C点时的动能最大
C.从A到C过程液滴的电势能增大
D.从C到B过程液滴的机械能增大
8.如图所示为一速度选择器,两极板MN之间的距离为d,极板间所加电压为U,两极板间有一磁感应强度大小为B、方向垂直纸面向里的匀强磁场.一束质子流从左侧两板边缘连线的中点沿两板中心线进入板间区域,能够沿直线运动,不计粒子重力.则下列说法正确的是( )
A.M极板接电源的负极
B.质子流的入射速度为eq \f(Bd,U)
C.如果将质子换成电子,从右侧沿中心线以与质子流相同的速率进入板间区域,则电子在该区域运动过程中电势能增加
D.如果换成一束α粒子,仍从左侧沿中心线以与质子流相同的速度进入板间区域,则α粒子同样可以沿直线飞出该区域
9.磁流体发电机的原理如图所示.将一束等离子体连续以速度v垂直于磁场方向喷入磁感应强度大小为B的匀强磁场中,可在相距为d、正对面积为S的两平行金属板间产生电压.现把上、下板和电阻R连接,上、下板等效为直流电源的两极.等离子体稳定时在两极板间均匀分布,电阻率为ρ.忽略边缘效应及离子的重力,下列说法正确的是( )
A.上板为正极,a、b两端电压U=Bdv
B.上板为负极,a、b两端电压U=eq \f(Bd2vρS,RS+ρd)
C.上板为正极,a、b两端电压U=eq \f(BdvRS,RS+ρd)
D.上板为负极,a、b两端电压U=eq \f(BdvRS,Rd+ρS)
10.(2022·湖南常德市模拟)某化工厂的排污管末端安装了如图所示的流量计,测量管由绝缘材料制成,其长为L、直径为D,左右两端开口,在前后两个内侧面a、c固定有金属板作为电极,匀强磁场方向竖直向下.污水(含有大量的正、负离子)充满管口从左向右流经该测量管时,a、c两端的电压为U,显示仪器显示污水流量Q(单位时间内排出的污水体积).则( )
A.a侧电势比c侧电势低
B.污水中离子浓度越高,显示仪器的示数越大
C.污水流量Q与U成正比,与L、D无关
D.匀强磁场的磁感应强度B=eq \f(πDU,4Q)
专题09 磁场

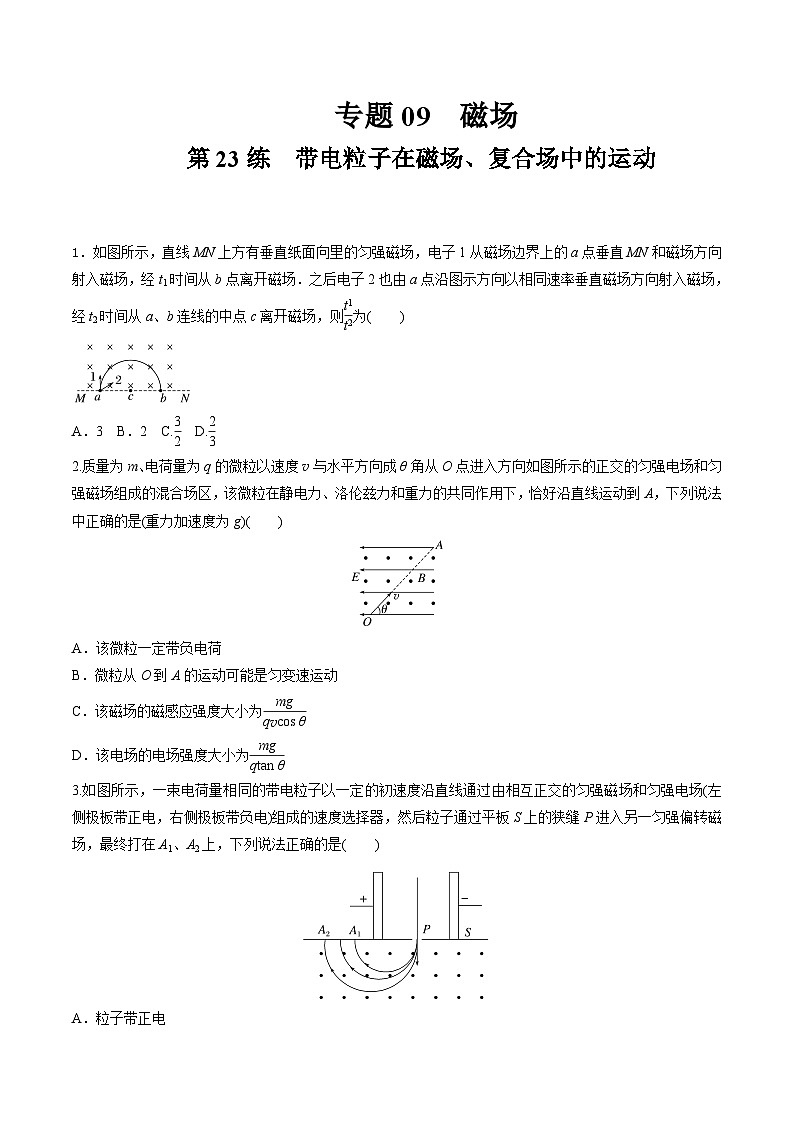

第23练 带电粒子在磁场、复合场中的运动
1.如图所示,直线MN上方有垂直纸面向里的匀强磁场,电子1从磁场边界上的a点垂直MN和磁场方向射入磁场,经t1时间从b点离开磁场.之后电子2也由a点沿图示方向以相同速率垂直磁场方向射入磁场,经t2时间从a、b连线的中点c离开磁场,则eq \f(t1,t2)为( )
A.3 B.2 C.eq \f(3,2) D.eq \f(2,3)
【答案】A
【解析】电子1、2在磁场中都做匀速圆周运动,根据题意画出两电子的运动轨迹,如图所示,
电子1垂直边界射进磁场,从b点离开,则运动了半个圆周,ab即为直径,c点为圆心,电子2以相同速率垂直磁场方向射入磁场,经t2时间从a、b连线的中点c离开磁场,根据半径r=eq \f(mv,Bq)可知,电子1和2的半径相等,根据几何关系可知,△aOc为等边三角形,则电子2转过的圆心角为60°,所以电子1运动的时间t1=eq \f(T,2)=eq \f(πm,Bq),电子2运动的时间t2=eq \f(T,6)=eq \f(πm,3Bq),所以eq \f(t1,t2)=3,故A正确,B、C、D错误.
2.质量为m、电荷量为q的微粒以速度v与水平方向成θ角从O点进入方向如图所示的正交的匀强电场和匀强磁场组成的混合场区,该微粒在静电力、洛伦兹力和重力的共同作用下,恰好沿直线运动到A,下列说法中正确的是(重力加速度为g)( )
A.该微粒一定带负电荷
B.微粒从O到A的运动可能是匀变速运动
C.该磁场的磁感应强度大小为eq \f(mg,qvcs θ)
D.该电场的电场强度大小为eq \f(mg,qtan θ)
【答案】AC
【解析】若微粒带正电荷,它受竖直向下的重力mg、水平向左的静电力qE和垂直OA斜向右下方的洛伦兹力qvB,知微粒不能做直线运动,据此可知微粒应带负电荷,它受竖直向下的重力mg、水平向右的静电力qE和垂直OA斜向左上方的洛伦兹力qvB,又知微粒恰好沿着直线运动到A,可知微粒应该做匀速直线运动,故A正确,B错误;由平衡条件得qvBcs θ=mg,qvBsin θ=qE,得磁场的磁感应强度大小B=eq \f(mg,qvcs θ),电场的电场强度大小E=eq \f(mgtan θ,q),故C正确,D错误.
3.如图所示,一束电荷量相同的带电粒子以一定的初速度沿直线通过由相互正交的匀强磁场和匀强电场(左侧极板带正电,右侧极板带负电)组成的速度选择器,然后粒子通过平板S上的狭缝P进入另一匀强偏转磁场,最终打在A1、A2上,下列说法正确的是( )
A.粒子带正电
B.速度选择器中磁场方向为垂直纸面向里
C.所有打在A1A2上的粒子,在匀强偏转磁场中的运动时间都相同
D.粒子打在A1A2上的位置越远,粒子的质量越大
【答案】AD
【解析】带电粒子在磁场中向左偏转,根据左手定则,知该粒子带正电,故A正确;粒子经过速度选择器时所受的静电力和洛伦兹力平衡,静电力方向向右,则洛伦兹力方向向左,根据左手定则可知速度选择器中磁场方向为垂直纸面向外,故B错误;所有打在A1A2上的粒子,在匀强偏转磁场中做匀速圆周运动,运动的时间t=eq \f(T,2),而T=eq \f(2πR,v),经过速度选择器后粒子的速度都相同,在匀强偏转磁场中做匀速圆周运动的粒子,半径越大则时间越长,故C错误;经过速度选择器进入匀强偏转磁场中的粒子速度相等,根据题意可知粒子的电荷量相同,根据qvB=meq \f(v2,r),得r=eq \f(mv,qB),粒子打在A1A2上的位置越远离P,则半径越大,粒子的质量越大,故D正确.
1.(2021·全国乙卷·16)如图,圆形区域内有垂直纸面向里的匀强磁场,质量为m、电荷量为q(q>0)的带电粒子从圆周上的M点沿直径MON方向射入磁场.若粒子射入磁场时的速度大小为v1,离开磁场时速度方向偏转90°;若射入磁场时的速度大小为v2,离开磁场时速度方向偏转60°,不计重力,则eq \f(v1,v2)为( )
A.eq \f(1,2) B.eq \f(\r(3),3) C.eq \f(\r(3),2) D.3
【答案】B
【解析】如图所示,
设圆形磁场区域的半径为R,粒子以v1射入磁场时的轨迹半径为r1
根据几何关系r1=R,
以v2射入磁场时的轨迹半径r2=eq \r(3)R.
根据洛伦兹力提供向心力有qvB=eq \f(mv2,r),
可得v=eq \f(qrB,m),
所以eq \f(v1,v2)=eq \f(r1,r2)=eq \f(\r(3),3),故选B.
2.如图,边长为l的正方形abcd内存在匀强磁场,磁感应强度大小为B,方向垂直于纸面(abcd所在平面)向外.ab边中点有一电子发射源O,可向磁场内沿垂直于ab边的方向发射电子.已知电子的比荷为k.则从a、d两点射出的电子的速度大小分别为( )
A.eq \f(1,4)kBl,eq \f(\r(5),4)kBl B.eq \f(1,4)kBl,eq \f(5,4)kBl
C.eq \f(1,2)kBl,eq \f(\r(5),4)kBl D.eq \f(1,2)kBl,eq \f(5,4)kBl
【答案】B
【解析】电子从a点射出时,其运动轨迹如图线①,轨迹半径为ra=eq \f(l,4),由洛伦兹力提供向心力,有evaB=meq \f(va2,ra),又eq \f(e,m)=k,解得va=eq \f(kBl,4);电子从d点射出时,运动轨迹如图线②,由几何关系有rd2=l2+(rd-eq \f(l,2))2,解得:rd=eq \f(5l,4),由洛伦兹力提供向心力,有evdB=meq \f(vd2,rd),又eq \f(e,m)=k,解得vd=eq \f(5kBl,4),选项B正确.
3.如图所示,在Ⅰ、Ⅱ两个区域内存在磁感应强度大小均为B的匀强磁场,磁场方向分别垂直于纸面向外和向里,AD、AC边界的夹角∠DAC=30°,边界AC与边界MN平行,Ⅱ区域宽度为d.质量为m、电荷量为+q的粒子可在边界AD上的不同点射入,入射速度垂直AD且垂直磁场,若入射速度大小为eq \f(qBd,m),不计粒子重力,则( )
A.粒子在磁场中运动的半径为eq \f(d,2)
B.粒子在距A点0.5d处射入,不会进入Ⅱ区域
C.粒子在距A点1.5d处射入,在Ⅰ区域内运动的时间为eq \f(πm,qB)
D.能够进入Ⅱ区域的粒子,在Ⅱ区域内运动的最短时间为eq \f(πm,3qB)
【答案】CD
【解析】带电粒子在磁场中的运动半径r=eq \f(mv,qB)=d,选项A错误;设从某处E进入磁场的粒子,其轨迹恰好与AC相切(如图所示),则E点距A点的距离为2d-d=d,粒子在距A点0.5d处射入,会进入Ⅱ区域,选项B错误;粒子在距A点1.5d处射入,不会进入Ⅱ区域,在Ⅰ区域内的轨迹为半圆,运动的时间为t=eq \f(T,2)=eq \f(πm,qB),选项C正确;进入Ⅱ区域的粒子,弦长最短的运动时间最短,且最短弦长为d,对应圆心角为60°,最短时间为tmin=eq \f(T,6)=eq \f(πm,3qB),选项D正确.
4.一匀强磁场的磁感应强度大小为B,方向垂直于纸面向外,其边界如图中虚线所示,为半圆,ac、bd与直径ab共线,ac间的距离等于半圆的半径.一束质量为m、电荷量为q(q>0)的粒子,在纸面内从c点垂直于ac射入磁场,这些粒子具有各种速率.不计粒子之间的相互作用.在磁场中运动时间最长的粒子,其运动时间为( )
A.eq \f(7πm,6qB) B.eq \f(5πm,4qB) C.eq \f(4πm,3qB) D.eq \f(3πm,2qB)
【答案】C
【解析】粒子在磁场中运动的时间与速度大小无关,由在磁场中的运动轨迹对应的圆心角决定.设轨迹交半圆于e点,ce中垂线交bc于O点,则O点为轨迹圆的圆心,如图所示.圆心角θ=π+2β,当β最大时,θ有最大值,由几何知识分析可知,当ce与相切时,β最大,此时β=30°,可得θ=eq \f(4,3)π,则t=eq \f(θ,2π)T=eq \f(4πm,3qB),故选C.
5.如图所示,半径为R、磁感应强度为B的圆形匀强磁场,MN是一竖直放置的足够长的感光板.大量相同的带正电粒子从圆形磁场最高点P以速率v沿不同方向垂直磁场方向射入,不考虑速度沿圆形磁场切线方向入射的粒子.粒子质量为m,电荷量为q,不考虑粒子间的相互作用和粒子的重力.关于这些粒子的运动,以下说法正确的是( )
A.对着圆心入射的粒子,速度越大在磁场中通过的时间越短
B.对着圆心入射的粒子,速度越大在磁场中通过的时间越长
C.若粒子速度大小均为v=eq \f(qBR,m),出射后均可垂直打在MN上
D.若粒子速度大小均为v=eq \f(qBR,m),则粒子在磁场中的运动时间一定小于eq \f(πm,qB)
【答案】ACD
【解析】对着圆心入射的粒子,速度越大在磁场中做圆周运动的轨迹半径越大,弧长越长,轨迹对应的圆心角越小,由t=eq \f(θ,2π)T=eq \f(θm,qB)可知,运动时间越短,故选项A正确,B错误.粒子速度大小均为v=eq \f(qBR,m)时,根据洛伦兹力提供向心力可得粒子的轨迹半径为:r=eq \f(mv,qB)=R,根据几何关系可知,入射点P、O、出射点与轨迹圆的圆心的连线构成菱形,射出磁场时的轨迹半径与PO平行,故粒子射出磁场时的速度方向与MN垂直,出射后均可垂直打在MN上;根据几何关系可知,轨迹对应的圆心角小于180°,粒子在磁场中的运动时间:tma>mc,选项B正确.
7.如图所示,空间存在竖直向下的匀强电场和垂直纸面向外的匀强磁场,一带电液滴从静止开始自A点沿曲线ACB运动,到达B点时速度为零,C点是运动轨迹的最低点,不计空气阻力,则以下说法中正确的是( )
A.液滴一定带正电
B.液滴在C点时的动能最大
C.从A到C过程液滴的电势能增大
D.从C到B过程液滴的机械能增大
【答案】BCD
【解析】从题图中可以看出,带电液滴由静止开始向下运动,说明重力和静电力的合力向下,洛伦兹力指向弧线内侧,根据左手定则可知,液滴带负电,故A错误;重力向下,静电力向上,且重力大于静电力,从A到C的过程中,重力做正功,而静电力做负功,洛伦兹力不做功,合力做正功,液滴动能增大,从C到B的过程中,重力做负功,静电力做正功,洛伦兹力不做功,合力做负功,液滴动能减小,所以液滴在C点时的动能最大,故B正确;从A到C过程液滴克服静电力做功,电势能增大,故C正确;从C到B的过程中,静电力做正功,洛伦兹力不做功,机械能增大,故D正确.
8.如图所示为一速度选择器,两极板MN之间的距离为d,极板间所加电压为U,两极板间有一磁感应强度大小为B、方向垂直纸面向里的匀强磁场.一束质子流从左侧两板边缘连线的中点沿两板中心线进入板间区域,能够沿直线运动,不计粒子重力.则下列说法正确的是( )
A.M极板接电源的负极
B.质子流的入射速度为eq \f(Bd,U)
C.如果将质子换成电子,从右侧沿中心线以与质子流相同的速率进入板间区域,则电子在该区域运动过程中电势能增加
D.如果换成一束α粒子,仍从左侧沿中心线以与质子流相同的速度进入板间区域,则α粒子同样可以沿直线飞出该区域
【答案】D
【解析】质子流从左侧两板边缘连线的中点沿两板中心线进入板间区域,所受的洛伦兹力垂直于M极板向上,因垂直于极板方向受力平衡,故静电力方向垂直于M极板向下,即电场强度方向向下,M极板接电源的正极,故A错误;由平衡条件得qBv=qeq \f(U,d),解得质子流的入射速度为v=eq \f(U,Bd),故B错误;如果将质子换成电子,从右侧沿中心线以与质子流相同的速率进入板间区域,电子受到的静电力和洛伦兹力都垂直于M极板向上,静电力做正功,电势能减少,故C错误;如果换成一束α粒子,仍从左侧沿中心线以与质子流相同的速度进入板间区域,所受洛伦兹力垂直于M极板向上,静电力方向垂直于M极板向下,且有qαBv=qαeq \f(U,d),则α粒子同样可以沿直线飞出该区域,故D正确.
9.磁流体发电机的原理如图所示.将一束等离子体连续以速度v垂直于磁场方向喷入磁感应强度大小为B的匀强磁场中,可在相距为d、正对面积为S的两平行金属板间产生电压.现把上、下板和电阻R连接,上、下板等效为直流电源的两极.等离子体稳定时在两极板间均匀分布,电阻率为ρ.忽略边缘效应及离子的重力,下列说法正确的是( )
A.上板为正极,a、b两端电压U=Bdv
B.上板为负极,a、b两端电压U=eq \f(Bd2vρS,RS+ρd)
C.上板为正极,a、b两端电压U=eq \f(BdvRS,RS+ρd)
D.上板为负极,a、b两端电压U=eq \f(BdvRS,Rd+ρS)
【答案】C
【解析】根据左手定则可知,等离子体射入两极板之间时,正离子偏向a板,负离子偏向b板,即上板为正极;稳定时满足eq \f(U′,d)q=Bqv,解得U′=Bdv;根据电阻定律可知两极板间的电阻为r=eq \f(ρd,S),根据闭合电路欧姆定律:I=eq \f(U′,R+r),a、b两端电压U=IR,联立解得U=eq \f(BdvRS,RS+ρd),故选C.
10.(2022·湖南常德市模拟)某化工厂的排污管末端安装了如图所示的流量计,测量管由绝缘材料制成,其长为L、直径为D,左右两端开口,在前后两个内侧面a、c固定有金属板作为电极,匀强磁场方向竖直向下.污水(含有大量的正、负离子)充满管口从左向右流经该测量管时,a、c两端的电压为U,显示仪器显示污水流量Q(单位时间内排出的污水体积).则( )
A.a侧电势比c侧电势低
B.污水中离子浓度越高,显示仪器的示数越大
C.污水流量Q与U成正比,与L、D无关
D.匀强磁场的磁感应强度B=eq \f(πDU,4Q)
【答案】D
【解析】污水中正、负离子从左向右移动,受到洛伦兹力,根据左手定则,正离子向后表面偏,负离子向前表面偏转,所以a侧电势比c侧电势高,故A错误;最终正、负离子会在静电力和洛伦兹力作用下处于平衡状态,有qE=qvB,即eq \f(U,D)=vB,则污水流量Q=eq \f(vπD2,4)=eq \f(U,DB)·eq \f(πD2,4)=eq \f(πUD,4B),可知Q与U、D成正比,与L无关,显示仪器的示数与离子浓度无关,匀强磁场的磁感应强度B=eq \f(πUD,4Q),故D正确,B、C错误.
