2024年河南省周口市川汇区中考一模物理试题（原卷版+解析版）

这是一份2024年河南省周口市川汇区中考一模物理试题（原卷版+解析版），共25页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
1. 科学家有着强烈的好奇心和执着的探究精神，1825年德国的一位中学物理教师______发表《涉及金属传导按接触电定律的初步表示》一文，此文最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，为了纪念他作出的贡献，人们将他的名字作为______的单位。
2. 2023河南春晚创意节目《祥瑞福远》，利用AI智能动画特效，打造虚拟的“祥瑞”空间，在这里，二胡、古筝、笛子、琵琶等传统乐器与舞者同频演绎，共同传递新春的吉祥与祝福。如图是演员正在吹奏笛子，悠扬的笛声是由______振动产生的，按住不同的孔可以改变声音的______；观众就算闭眼聆听也能辨别出是笛子演奏而非是其他乐器，这是由于不同乐器的______不同。
3. 小明和小红做了一个有趣的“摇绳发电”实验。如图，用一根长铜线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，摇动“跳绳”时，发现灵敏电流计的指针左右摆动。两位同学站在 ______方向（选填“东西”、“南北”或“任意”）摇绳可使实验现象更明显，原因是：______。

4. “西塞山前白鹭飞，桃花流水鳜鱼肥”（[唐]张志和《渔歌子》）。白鹭在如镜的水面上飞行的情形。水中的“白鹭”是由光的___________形成的像。若水深3m，当白鹭距离水面5m时，它的像距离水面___________m。
5. 如图所示，电源电压恒定。闭合开关、，电压表示数为9V，电流表示数为1.5A；闭合开关，断开开关，电流表示数为0.5A，则电压表示数为______V，的阻值是______Ω，此时电路工作5min消耗的电能为______J。
6. 2023年2月10日神舟十五号航天员费俊龙、邓清明、张陆密切协同，圆满完成出舱活动全部既定任务。完成扩展泵组安装作业时，张陆轻推一下扩展泵组，将其传递给费俊龙，随后费俊龙乘机械臂转移至作业点，张陆借助舱外的扶手自主转移至作业点。请你写出下列情景涉及的物理知识。
情景：扩展泵组被传递给费俊龙时，张陆轻推了一下它。
物理知识：______；
情景：张陆自主转移至作业点的过程中，需要借助舱外的扶手。
物理知识：______。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7. 现代社会发展的三大支柱是能源、信息和材料。下列说法中正确的是（ ）
A. 电能和太阳能、风能、水能都是一次能源
B. “华龙一号”核电站是利用聚变释放的核能来发电的
C. 5G和4G信号的电磁波在真空中传播速度相等
D. WiFi是一种无线网络传输技术，它通过超声波传递信息
8. 如图所示是我国古代劳动人民利用滚木巧妙移动巨木的情景。下列措施中，改变摩擦力大小的方法与此相同的是（ ）
A. 给门轴的合页加润滑油B. 鞋底设计有很多凹凸不平的花纹
C. 用力捏车闸可以使自行车更快地停下来D. 许多机器的转动部分都安装了滚动轴承
9. 如图所示物态变化的实例中，属于液化的是（ ）
A 湖水结冰B. 叶尖上形成露珠
C. 冰雪消融D. 草叶上形成白霜
10. 初中各学科之间有着密切的联系，化学，生物学中也有物理知识的广泛运用，下列描述或说法中错误的是（ ）
A. 甲图中，蒸馏水的制备是利用水的汽化及水蒸气的液化
B. 乙图中，向下排空气阀收集氢气是利用氢气密度比空气的密度大的性质
C. 丙图中，桡骨在肱二头肌的牵引下绕着肘关节转动，可视为一种杠杆模型
D. 丁图中，鱼主要是利用了尾部和躯干部的摆动与水的相互作用在水中游泳
11. 图甲中“福建舰”配备了电磁弹射车。当弹射车内的导体通过强大的电流时，战斗机就受到强大的电磁力而向前弹射飞出，如图乙所示。下列实验与电磁弹射车工作原理相同的是（ ）
A. B.
C. D.
12. 如图所示，正在使用的四种工具，属于费力杠杆的是（ ）
A. 羊角锤B. 核桃夹
C. 园艺剪D. 食品夹
13. 如图所示，碗可以漂浮在水面上，也可以沉入水底，下列说法正确的是（ ）

A. 碗沉入水底后，容器中液面降低了
B. 碗沉入水底时受到的浮力等于它的重力
C. 碗沉入水底时比漂浮时所受的浮力变大了
D. 碗沉入水底时容器底部受到水的压强变小了
14. 学习过电学知识以后，小亮设计出了如图所示的汽车油量表的模拟装置原理图，电源电压保持不变，油量表是由电流表改装而成的，与滑片相连的连杆可绕支点O转动。当S闭合后，下列说法正确的是（ ）

A. 油面上升时，油量表示数增大
B. 油面上升时，电压表和电流表示数之比变大
C. 油面下降时，电路中的电功率增大
D. 油面下降时，电压表的示数减小
三、作图题（本题共2小题，每小题2分，共4分）
15. 图甲是周口龙湖九龙戏水及其倒影的美景。图乙中A点表示“龙首”的位置，请在图乙中画出光从“龙首”经水面反射进入人眼的光路图。
16. 节约用水，人人有责。如图是用水后关水龙头的示意图，O为支点，F2为阻力，请画出：F2的力臂l2以及A处所用最小力F1的方向。

四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17. 探究光的反射规律的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度（图中未画出），纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）使用纸板时，应使纸板 ___________放置在平面镜上。图甲中，让光贴着纸板照射到平面镜上，在纸板前从不同方向都可以看到纸板上入射光线AO的径迹___________反射；
（2）移动激光笔，使入射角为45°，测得反射角也为45°，反射角等于入射角”的结论。你认为有何不妥之处？___________
（3）在图乙中以法线ON为轴线，把纸板NBDO向后缓慢旋转，在NBDO上不能看到反射光线OB___________。
18. 开封是我国北方重要的红薯产区。每年收获时节，当地人便用这些红薯来酿造红薯醋，红薯醋（如图甲）色如琥珀，晶莹透亮，酸甜可口，深受人们喜爱。小强想测量自己家中酿造的红薯醋的密度。
（1）如图乙，小强把天平放在水平桌面上并将游码调到零刻度处，然后向_________调节平衡螺母使横梁平衡；
（2）小强用天平先测出空烧杯质量为22.4g，后向空烧杯内倒入适量红薯醋并放在天平左盘，天平横梁平衡后如图丙，则烧杯中红薯醋的质量为____________g；
（3）将烧杯中红薯醋全部倒入量筒中后如图丁，量筒内红薯醋的体积为_________cm3，则红薯醋的密度为_________kg/m3；
（4）小强的操作步骤是不合理的，致使所测得的红薯醋的密度偏__________；
（5）小强又利用厨房电子秤、烧杯和水测量出了红薯醋的密度，实验步骤如下：
①用电子秤测出空烧杯的质量为m1；
②将烧杯倒满水，用电子秤测出烧杯和水总质量为m₂；
③将另一相同的烧杯内倒满红薯醋，用电子秤测出烧杯和红薯醋的总质量为m3；
④红薯醋的密度表达式为ρ红薯醋=____（用所测物理量和ρ水表示）。
19. 在“探究电流与电压关系”实验中，图甲是某实验小组设计的电路，电源电压3V保持不变；

（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向B端滑动时，电流表的示数变小；______
（2）连接电路时，开关应该______。闭合开关前，滑动变阻器的滑片P应置于______（选填“A”或“B”）端；
（3）检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是______；
（4）排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过定值电阻R的电流为______A；
（5）实验中测得五组数据，并绘制出定值电阻R的I—U像如图丙所示，由图像可得；
①实验中所用定值电阻R阻值为______Ω；
②实验结论：______；
（6）结合所测数据分析，本实验所用滑动变阻器的最大阻值应不小于______Ω；
（7）为了使实验结论更具普遍性，应______，进行多次实验。
五、综合应用题（本题共2小题，第20题9分，第21题8分，共17分）
20. 2022年9月29日，中国民航局在北京首都机场举行仪式，正式向中国商飞颁发C919飞机型号合格证，其有关参数如下表所示。g取10N/kg
求：
（1）飞机静止停放在水平跑道上时对地面的压强大小；
（2）为了减轻飞机的质量，将一质量是8.9kg铜制零件改用密度为铁制材料的碳纤维材料来做（体积不变）ρ铜=8.9×103kg/m3，ρ铁=7.9×103kg/m3）
（3）若以最大巡航速度飞行，则发动机的输出功率为多少？
21. 如图所示的电暖器有“高温”“中温”“低温”三挡，铭牌见该表（“中温”挡功率未知）；其电路原理如图乙所示，R1＞R2，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。

（1）电暖器应使用丙图中______（选填“上”或“下”）面的插座，当S、S2闭合，S1断开时，电暖器处于______挡；
（2）R1的阻值是多少？______
（3）电暖器处于中温挡正常工作时，电路中的电流是多少？______
（4）若室内空气质量为60kg，用该电暖器的高温挡正常工作10min，放出热量的40%被室内空气吸收，则可使室内气温升高多少？[设空气的比热容为1.1×103J/（kg•℃）] ______

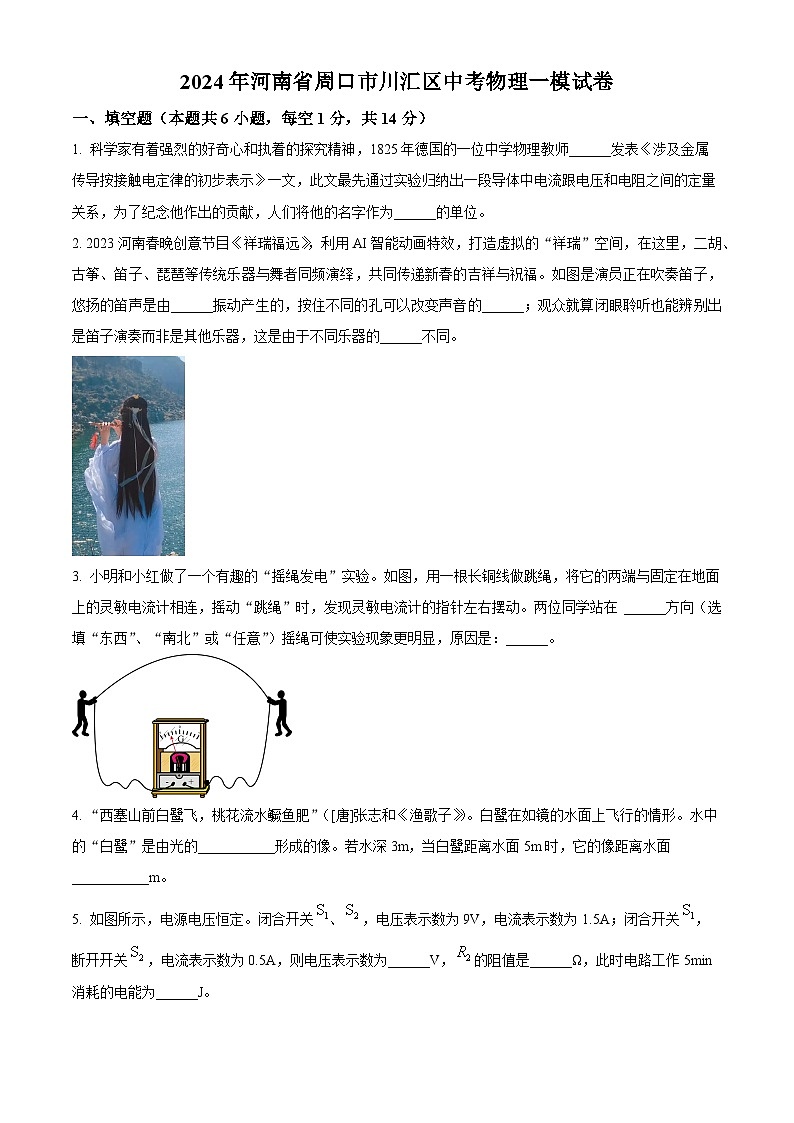

2024年河南省周口市川汇区中考物理一模试卷
一、填空题（本题共6小题，每空1分，共14分）
1. 科学家有着强烈的好奇心和执着的探究精神，1825年德国的一位中学物理教师______发表《涉及金属传导按接触电定律的初步表示》一文，此文最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，为了纪念他作出的贡献，人们将他的名字作为______的单位。
【答案】 ①. 欧姆 ②. 电阻
【解析】
【详解】[1]1825年，德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：欧姆定律。
[2]人们为了纪念他，将他的名字命名为电阻的单位。
2. 2023河南春晚创意节目《祥瑞福远》，利用AI智能动画特效，打造虚拟的“祥瑞”空间，在这里，二胡、古筝、笛子、琵琶等传统乐器与舞者同频演绎，共同传递新春的吉祥与祝福。如图是演员正在吹奏笛子，悠扬的笛声是由______振动产生的，按住不同的孔可以改变声音的______；观众就算闭眼聆听也能辨别出是笛子演奏而非是其他乐器，这是由于不同乐器的______不同。
【答案】 ①. 空气柱 ②. 音调 ③. 音色
【解析】
【详解】[1][2][3]吹奏笛子时，笛内空气柱振动发声，按住不同的孔，笛内空气柱的长度不同，振动的频率不同，声音的音调不同；不同乐器有着不同的音色，观众就算闭眼聆听也能辨别出是笛子演奏而非是其他乐器。
3. 小明和小红做了一个有趣的“摇绳发电”实验。如图，用一根长铜线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，摇动“跳绳”时，发现灵敏电流计的指针左右摆动。两位同学站在 ______方向（选填“东西”、“南北”或“任意”）摇绳可使实验现象更明显，原因是：______。

【答案】 ①. 东西 ②. 地磁场的磁感线大致沿南北方向，站在东西方向摇动铜线做切割磁感线运动产生的感应电流更大一些
【解析】
【详解】[1][2]地球是个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，所以磁感线大致南北方向，摇动铜线跳绳切割磁感线运动，铜线跳绳才能切割磁感线运动，并且铜线跳绳是闭合电路的一部分导体，所以两位同学站在东西方向，摇动跳绳产生的感应电流更大一些。
4. “西塞山前白鹭飞，桃花流水鳜鱼肥”（[唐]张志和《渔歌子》）。白鹭在如镜的水面上飞行的情形。水中的“白鹭”是由光的___________形成的像。若水深3m，当白鹭距离水面5m时，它的像距离水面___________m。
【答案】 ①. 反射 ②. 5
【解析】
【详解】[1]白鹭在如镜的水面上，平面镜成像，是光的反射原理。
[2]若水深3m，当白鹭距离水面5m时，根据平面镜成像，物体到平面镜的距离等于像到平面镜的距离，故它的像距离水面5m。
5. 如图所示，电源电压恒定。闭合开关、，电压表示数为9V，电流表示数为1.5A；闭合开关，断开开关，电流表示数为0.5A，则电压表示数为______V，的阻值是______Ω，此时电路工作5min消耗的电能为______J。
【答案】 ①. 3 ②. 12 ③. 1350
【解析】
【详解】[1][2][3]由图可知，闭合开关S1、S2，电路中只有电阻R1，电压表测R1两端的电压，也就是电源电压，电流表测量电路中的电流，由可知，R1的阻值
闭合开关S1，断开开关S2， R1、R2串联，电流表测量电路中的电流，电压表测量R1两端的电压，由可知，此时R1两端的电压
U1=IR1=0.5A×6Ω=3V
即电压表的示数为3V；根据串联电路电压规律可知，此时R2两端的电压
U2=U-U1=9V-3V=6V
由可知，R2的阻值
此时电路工作5min消耗的电能
W=UIt=9V×0.5A×5×60s=1350J

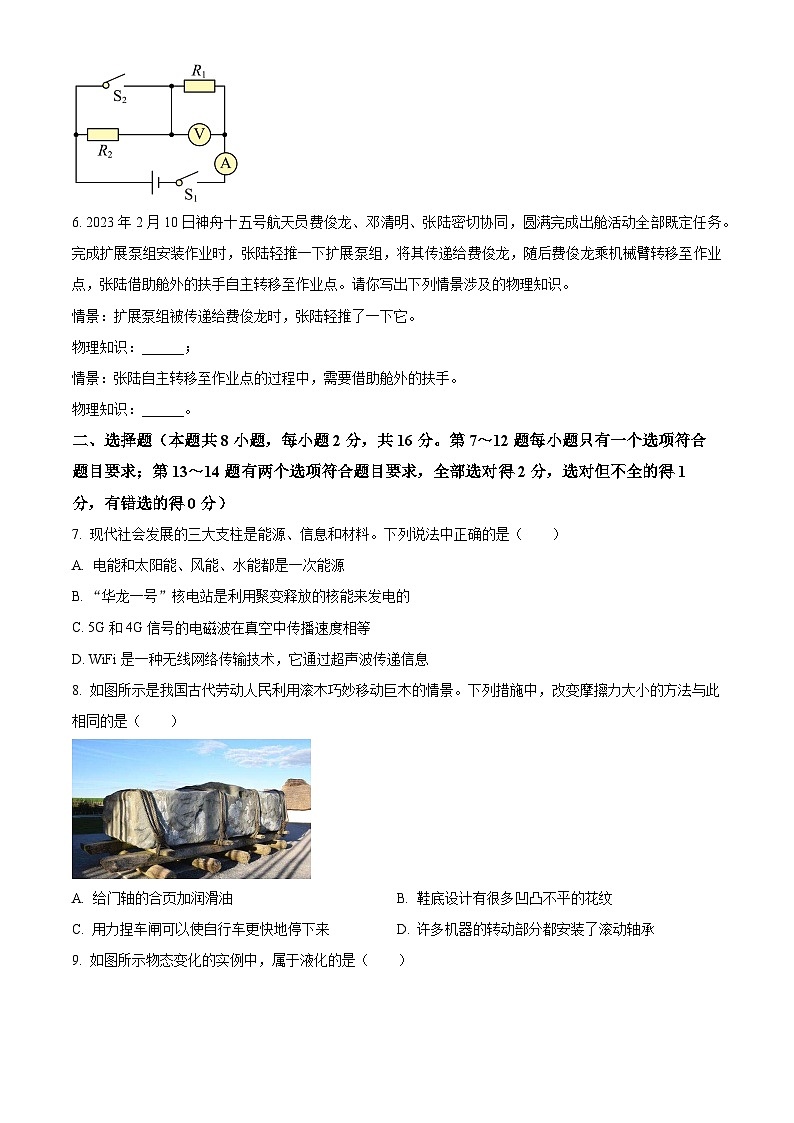

6. 2023年2月10日神舟十五号航天员费俊龙、邓清明、张陆密切协同，圆满完成出舱活动全部既定任务。完成扩展泵组安装作业时，张陆轻推一下扩展泵组，将其传递给费俊龙，随后费俊龙乘机械臂转移至作业点，张陆借助舱外的扶手自主转移至作业点。请你写出下列情景涉及的物理知识。
情景：扩展泵组被传递给费俊龙时，张陆轻推了一下它。
物理知识：______；
情景：张陆自主转移至作业点的过程中，需要借助舱外的扶手。
物理知识：______。
【答案】 ①. 力可以改变物体的运动状态 ②. 物体间力的作用是相互的
【解析】
【详解】[1]扩展泵组被传递给费俊龙时，张陆轻推了一下它，说明张陆对扩展泵组施加了力，改变了扩展泵组运动方向，即运动状态，故该过程涉及的物理知识为：力可以改变物体的运动状态。
[2]张陆自主转移至作业点的过程中，会对扶手施加力的作用，扶手也会对张陆施加力的作用，故该过程涉及的物理知识为：物体间力的作用是相互的。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7. 现代社会发展的三大支柱是能源、信息和材料。下列说法中正确的是（ ）
A. 电能和太阳能、风能、水能都是一次能源
B. “华龙一号”核电站是利用聚变释放的核能来发电的
C. 5G和4G信号的电磁波在真空中传播速度相等
D. WiFi是一种无线网络传输技术，它通过超声波传递信息
【答案】C
【解析】
【详解】A．太阳能、风能和水能都可以从自然界直接获取是一次能源，而电能不能从自然界直接获取，必须通过一次能源的消耗才能得到的能源，是二次能源，故A错误；
B．“华龙一号”核电站是利用原子核裂变释放的核能来发电的，故B错误；
C．任何频率的电磁波在真空中传播的速度都一样，5G和4G信号的电磁波在真空中传播速度都等于光速，故C正确；
D．WiFi是利用了电磁波中的微波技术进行信息传输，不是通过超声波传递信息，故D错误。
故选C。
8. 如图所示是我国古代劳动人民利用滚木巧妙移动巨木的情景。下列措施中，改变摩擦力大小的方法与此相同的是（ ）
A. 给门轴的合页加润滑油B. 鞋底设计有很多凹凸不平的花纹
C. 用力捏车闸可以使自行车更快地停下来D. 许多机器的转动部分都安装了滚动轴承
【答案】D
【解析】
【详解】我国古代劳动人民利用滚木巧妙移动巨木是利用滚动摩擦代替滑动摩擦从而减小摩擦。
A．给门轴的合页加润滑油是减小接触面的粗糙程度来减小摩擦，故A不符合题意；
B．鞋底设计有很多凹凸不平的花纹是在当压力一定时通过增加接触面的粗糙程度来增大摩擦力，故B不符合题意；
C．用力捏车闸可以使自行车更快地停下来是在接触面的粗糙程度一定时，通过增大压力来增大摩擦力，故C不符合题意；
D．许多机器的转动部分都安装了滚动轴承是利用滚动摩擦代替滑动摩擦来减小摩擦，故D符合题意。
故选D。

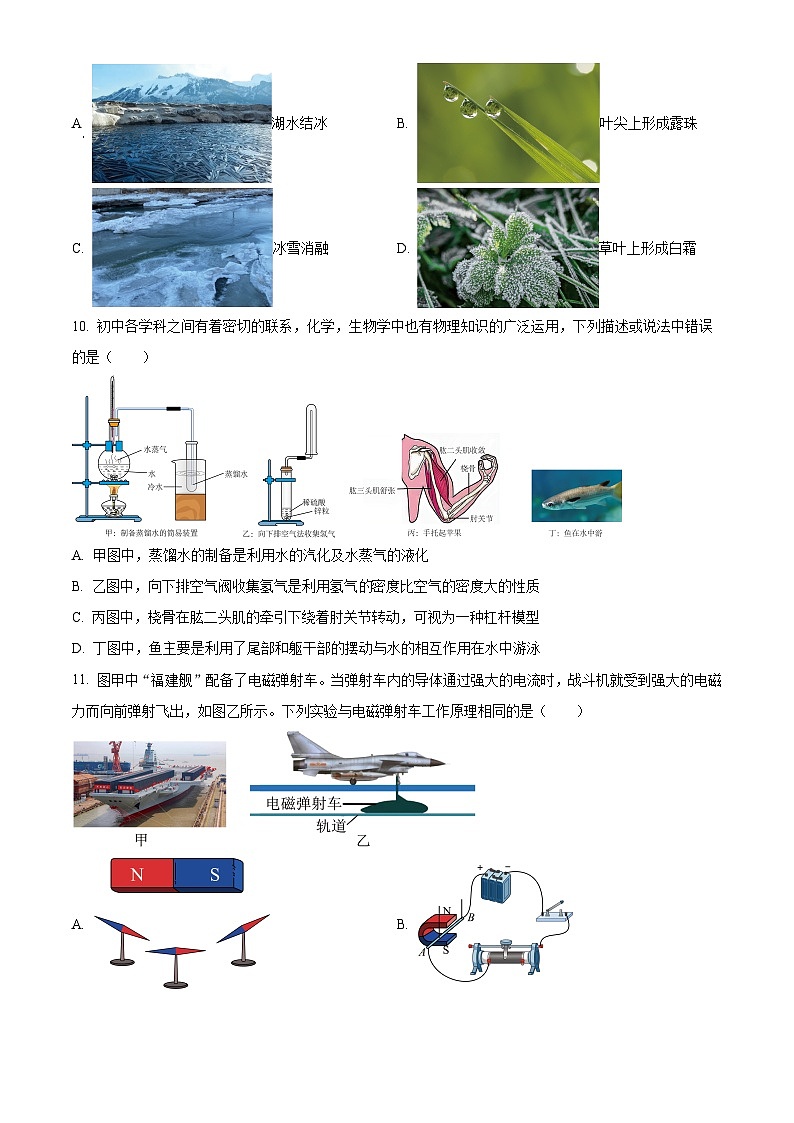

9. 如图所示物态变化的实例中，属于液化的是（ ）
A. 湖水结冰B. 叶尖上形成露珠
C. 冰雪消融D. 草叶上形成白霜
【答案】B
【解析】
【详解】A．湖水结冰，由液态变成固态，属于凝固现象，故A不符合题意；
B．露珠是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，故B符合题意；
C．冰雪消融，由固态变成液态，属于熔化现象，故C不符合题意；
D．草叶上形成白霜是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，故D不符合题意。
故选B。
10. 初中各学科之间有着密切的联系，化学，生物学中也有物理知识的广泛运用，下列描述或说法中错误的是（ ）
A. 甲图中，蒸馏水的制备是利用水的汽化及水蒸气的液化
B. 乙图中，向下排空气阀收集氢气是利用氢气的密度比空气的密度大的性质
C. 丙图中，桡骨在肱二头肌的牵引下绕着肘关节转动，可视为一种杠杆模型
D. 丁图中，鱼主要是利用了尾部和躯干部的摆动与水的相互作用在水中游泳
【答案】B
【解析】
【详解】A．甲图中，蒸馏水的制备先是利用液态水吸热汽化，后利用水蒸气放热液化，故A正确，A不符合题意；
B．乙图中，向下排空气阀收集氢气是利用浮沉条件
即
即利用的氢气的密度比空气的密度小的性质，故B错误，B符合题意；
C．丙图中，能绕固定点转动的硬棒叫杠杆。桡骨在肱二头肌的牵引下绕着肘关节转动，可视为一种杠杆模型，故C正确，C不符合题意；
D．丁图中，力可以改变物体的运动状态。鱼主要是利用了尾部和躯干部的摆动与水的相互作用在水中游泳，故D正确，D不符合题意。
故选B。
11. 图甲中“福建舰”配备了电磁弹射车。当弹射车内的导体通过强大的电流时，战斗机就受到强大的电磁力而向前弹射飞出，如图乙所示。下列实验与电磁弹射车工作原理相同的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】由题意可知，电磁弹射装置的弹射车与战斗机前轮连接，并处于强磁场中，当弹射车内的导体通以强大电流时，即可受到强大的推力，由此可知，其工作原理是通电导体在磁场中受力而运动。
A．图中是研究磁体周围存在磁场，与电磁弹射车工作原理不相同，故A不符合题意；
B．图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射车的工作原理相同，故B符合题意；
C．图中没有电源，是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应原理，与电磁弹射车的工作原理不相同，故C不符合题意；
D．图中两个电磁铁串联，电流相同，线圈匝数不同，吸引大头针的数目不同，说明电磁铁的磁性强弱与线圈的匝数有关，与电磁弹射车的工作原理不同，故D不符合题意。
故选B。
12. 如图所示，正在使用的四种工具，属于费力杠杆的是（ ）
A. 羊角锤B. 核桃夹
C. 园艺剪D. 食品夹
【答案】D
【解析】
【详解】A．羊角锤在使用过程中，动力臂大于阻力臂，属于省力杠杆，不符合题意；
B．核桃夹在使用过程中，动力臂大于阻力臂，属于省力杠杆，不符合题意；
C．园艺剪在使用过程中，动力臂大于阻力臂，属于省力杠杆，不符合题意；
D．食品夹在使用的过程中，阻力臂大于动力臂，属于费力杠杆，符合题意。
故选D。
13. 如图所示，碗可以漂浮在水面上，也可以沉入水底，下列说法正确的是（ ）

A. 碗沉入水底后，容器中液面降低了
B. 碗沉入水底时受到的浮力等于它的重力
C. 碗沉入水底时比漂浮时所受的浮力变大了
D. 碗沉入水底时容器底部受到水的压强变小了
【答案】AD
【解析】
【详解】ABC．碗沉入水底时，浮力小于重力；碗漂浮时，浮力等于自身的重力，由于重力相同，所以碗沉入水底时比漂浮时所受到的浮力变小，根据可知，碗浸没后，排开水的体积减小，则水面会下降，故A正确，BC错误；
D．碗沉入水底时水面下降，根据可知，碗沉入水底时容器底部受到水的压强变小了，故D正确。
故选AD。
14. 学习过电学知识以后，小亮设计出了如图所示的汽车油量表的模拟装置原理图，电源电压保持不变，油量表是由电流表改装而成的，与滑片相连的连杆可绕支点O转动。当S闭合后，下列说法正确的是（ ）

A. 油面上升时，油量表示数增大
B. 油面上升时，电压表和电流表示数之比变大
C. 油面下降时，电路中的电功率增大
D. 油面下降时，电压表的示数减小
【答案】AD
【解析】
【详解】由题图可知，R和R0串联，电压表测的是R0的两端电压，电流表测的是电路电流。
AB．油面上升时，浮子上升，滑片向下滑动，变阻器R连入电路的电阻变小，电路的总电阻变小，根据欧姆定律可知，电路的电流变大，因此电流表示数变大，即油量表示数变大；R0的两端电压变大，电压表示数变大，又电压表和电流表示数之比为R0阻值大小，R0不变，则电压表和电流表示数之比不变，故A正确，B错误；
CD．油面下降时，浮子下降，滑片向上滑动，变阻器R连入电路的电阻变大，电路的总电阻变大，根据欧姆定律可知，电路的电流变小，因此电流表示数变小，即油量表示数变小；R0的两端电压变小，电压表示数变小；根据P=UI可知，电路中的电功率减小，故C错误，D正确。
故选AD。
三、作图题（本题共2小题，每小题2分，共4分）
15. 图甲是周口龙湖九龙戏水及其倒影的美景。图乙中A点表示“龙首”的位置，请在图乙中画出光从“龙首”经水面反射进入人眼的光路图。
【答案】
【解析】
【详解】由题可知，根据平面镜成像时，像与物体关于镜面对称，据此画出龙首的像的位置，连接人的眼睛和，则连线与水面的交点为反射点（入射点）O，连接AO为入射光线、连接O和眼睛可得反射光线，如图所示：
16. 节约用水，人人有责。如图是用水后关水龙头的示意图，O为支点，F2为阻力，请画出：F2的力臂l2以及A处所用最小力F1的方向。

【答案】
【解析】
【详解】反向延长力F2的作用线，过支点O作阻力F2作用线的垂线段，即为阻力F2的力臂l2；根据杠杆平衡条件，阻力与阻力臂不变时，要动力最小，则动力臂应最长，连接支点O与A点，则OA为最长的动力臂L1；阻力的方向已标出，所以动力的方向应该向下，从A点作OA的垂线就得到在A点施加的最小动力F1，如下图所示

四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17. 探究光的反射规律的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度（图中未画出），纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）使用纸板时，应使纸板 ___________放置在平面镜上。图甲中，让光贴着纸板照射到平面镜上，在纸板前从不同方向都可以看到纸板上入射光线AO的径迹___________反射；
（2）移动激光笔，使入射角为45°，测得反射角也为45°，反射角等于入射角”的结论。你认为有何不妥之处？___________
（3）在图乙中以法线ON为轴线，把纸板NBDO向后缓慢旋转，在NBDO上不能看到反射光线OB___________。
【答案】 ①. 垂直 ②. 漫 ③. 一次实验结论具有偶然性 ④. 同一平面内
【解析】
【详解】（1）[1] 要使入射光线和其反射光线的径迹同时在纸板上出现，则法线必须与平面镜垂直、入射光线和法线必须在同一平面内；
[2] 光屏上清晰地显示出光的传播路径说明光在光屏上发生了漫反射，漫反射；
（2）[3] 只有一组数据就得出结论，结论具有偶然性。
（3）[4] 当两块硬纸板在一个平面内时，看以看到入射光线和反射光线，看不到反射光线、入射光线和法线在同一个平面内。
18. 开封是我国北方重要的红薯产区。每年收获时节，当地人便用这些红薯来酿造红薯醋，红薯醋（如图甲）色如琥珀，晶莹透亮，酸甜可口，深受人们喜爱。小强想测量自己家中酿造的红薯醋的密度。
（1）如图乙，小强把天平放在水平桌面上并将游码调到零刻度处，然后向_________调节平衡螺母使横梁平衡；
（2）小强用天平先测出空烧杯质量为22.4g，后向空烧杯内倒入适量红薯醋并放在天平左盘，天平横梁平衡后如图丙，则烧杯中红薯醋的质量为____________g；
（3）将烧杯中红薯醋全部倒入量筒中后如图丁，量筒内红薯醋的体积为_________cm3，则红薯醋的密度为_________kg/m3；
（4）小强的操作步骤是不合理的，致使所测得的红薯醋的密度偏__________；
（5）小强又利用厨房电子秤、烧杯和水测量出了红薯醋的密度，实验步骤如下：
①用电子秤测出空烧杯的质量为m1；
②将烧杯倒满水，用电子秤测出烧杯和水的总质量为m₂；
③将另一相同烧杯内倒满红薯醋，用电子秤测出烧杯和红薯醋的总质量为m3；
④红薯醋密度表达式为ρ红薯醋=____（用所测物理量和ρ水表示）。
【答案】 ①. 右 ②. 31.2 ③. 30 ④. 1.04×103 ⑤. 大 ⑥.
【解析】
【详解】（1）[1]根据天平的使用方法可知，天平在使用前，应先将天平放置在水平桌面上并将游码调到零刻度线处，由图乙可知，此时指针偏向分度盘的左侧，说明左侧重，右侧轻，应向右调节平衡螺母，使得天平横梁平衡。
（2）[2]由图丙可知，砝码的质量为50g，标尺分度值为0.2g，游码所在位置的示数为3.6g，则烧杯和红薯醋的总质量为
则烧杯中红薯醋的质量为
（3）[3]由图丁可知，量筒的分度值为1mL，液柱所在的位置为30mL，则红薯醋的体积为
[4]根据可得，红薯醋密度为
（4）[5]将烧杯中红薯醋全部倒入量筒中时，烧杯中内壁会有残留红薯醋，使测出的红薯醋体积偏小，而质量准确，由可知，所测红薯醋的密度偏大。
（5）④[6]由①②可知，水的质量为
则水的体积为
故烧杯的容积为
由③可知，红薯醋的质量为
红薯醋的体积为烧杯的容积，即
根据可得，红薯醋的密度为
19. 在“探究电流与电压关系”的实验中，图甲是某实验小组设计的电路，电源电压3V保持不变；

（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向B端滑动时，电流表的示数变小；______
（2）连接电路时，开关应该______。闭合开关前，滑动变阻器的滑片P应置于______（选填“A”或“B”）端；
（3）检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是______；
（4）排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过定值电阻R的电流为______A；
（5）实验中测得五组数据，并绘制出定值电阻R的I—U像如图丙所示，由图像可得；
①实验中所用定值电阻R的阻值为______Ω；
②实验结论：______；
（6）结合所测数据分析，本实验所用滑动变阻器的最大阻值应不小于______Ω；
（7）为了使实验结论更具普遍性，应______，进行多次实验。
【答案】 ①. ②. 打开 ③. B ④. 定值电阻R可能断路 ⑤. 0.3 ⑥. 5 ⑦. 在电阻相同时，通过导体的电流与电压成正比 ⑧. 25 ⑨. 应改变电源电压或者更换不同阻值的定值电阻
【解析】
【详解】（1）[1]滑片P向B端滑动时，电流表的示数变小，则滑动变阻器接入电路电阻变大，所以滑动变阻器下端接线柱应接C点，如下图所示：

（2）[2]连接电路时，为了电路中各元件安全，开关应该处于断开状态。
[3]闭合开关前，为了保护电路，滑动变阻器的滑片P应置于阻值最大处，即B端。
（3）[4]闭合开关发现电流表几乎无示数，说明电路是断路；电压表示数接近3V，测电源电压，移动滑片P，两电表示数均无变化，则电压表连接电源两端的部分电路是完好的，所以电路故障可能是定值电阻R断路。
（4）[5]图乙中，电流表量程为0~0.6A，分度值为0.02A，则电流表示数为0.3A，所以通过定值电阻R的电流为0.3A。
（5）[6]由丙图可知，R两端电压为0.5V时，通过R的电流为0.1A，则定值电阻R的阻值
[7]由图丙图像可知，通过电阻的电流随电压的增大而增大，且电压与电流的比值不变，所以可得出结论：在电阻相同时，导体中的电流与导体两端电压成正比。
（6）[8]当电路中电流最小时，总电阻最大
此时滑动变阻器接入电路中的电阻
故本实验所用滑动变阻器的最大阻值应不小于25Ω。
（7）[9]实验中只探究一个电阻的电流与电压的规律，结论具有偶然性，应应改变电源电压或者更换不同阻值的定值电阻，多次实验，寻找普遍规律。
五、综合应用题（本题共2小题，第20题9分，第21题8分，共17分）
20. 2022年9月29日，中国民航局在北京首都机场举行仪式，正式向中国商飞颁发C919飞机型号合格证，其有关参数如下表所示。g取10N/kg
求：
（1）飞机静止停放在水平跑道上时对地面的压强大小；
（2）为了减轻飞机的质量，将一质量是8.9kg铜制零件改用密度为铁制材料的碳纤维材料来做（体积不变）ρ铜=8.9×103kg/m3，ρ铁=7.9×103kg/m3）
（3）若以最大巡航速度飞行，则发动机的输出功率为多少？
【答案】（1）3×105Pa；（2）1.975kg；（3）9×106W。
【解析】
【详解】解：（1）飞机的重力
G=mg=60×103kg×10N/kg=6×104N
飞机静止停放在水平跑道上时对地面的压力
F压=G=6×105N
飞机静止停放在水平跑道上时对地面的压强
（2）由可知
由题意可知，碳纤维材料的密度
由可知
（3）最大巡航速度
v=900km/h=250m/s
发动机的输出功率
答：（1）飞机静止停放在水平跑道上时对地面的压强为3×105Pa；
（2）用碳纤维制成的新零件质量为6.975kg；
（3）发动机输出功率为9×106W。
21. 如图所示的电暖器有“高温”“中温”“低温”三挡，铭牌见该表（“中温”挡功率未知）；其电路原理如图乙所示，R1＞R2，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。

（1）电暖器应使用丙图中______（选填“上”或“下”）面的插座，当S、S2闭合，S1断开时，电暖器处于______挡；
（2）R1的阻值是多少？______
（3）电暖器处于中温挡正常工作时，电路中的电流是多少？______
（4）若室内空气质量为60kg，用该电暖器的高温挡正常工作10min，放出热量的40%被室内空气吸收，则可使室内气温升高多少？[设空气的比热容为1.1×103J/（kg•℃）] ______
【答案】 ①. 下 ②. 中温 ③. 110Ω ④. 5.3A ⑤. 5.8℃
【解析】
【详解】（1）[1]电暖器外壳是金属应接地，故应使三孔插座，用丙图中下面的插座。
[2]当S、S2闭合，S1断开时，电路为R2的简单电路，R1＞R2，此时总电阻较小；开关都闭合时，两电阻并联，此时电阻最小；当S、S1闭合，S2断开时，电路为R1的简单电路，此时总电阻最大。根据可知，只有R2接入电路时，总功率较大，电暖器处于中温挡。
（2）[3]低温挡的功率为440W，根据可知R1的阻值
（3）[4]当S、S1、S2都闭合时，两电阻并联，总电阻最小，根据可知总功率最大，电暖器处于高温挡；故中温挡的功率
根据可知电暖器处于中温挡正常工作时，电路中的电流
（4）[5]用该电暖器的高温挡正常工作10min，放出的热量
空气吸收的热量
室内气温升高的温度
总质量
60t
轮与地接触总面积
2m2
最大巡航速度
900km/h
发动机的巡航推力
3.6×104N
××牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡
高温挡
1600W
频率
50Hz
总质量
60t
轮与地接触总面积
2m2
最大巡航速度
900km/h
发动机的巡航推力
3.6×104N
××牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡
高温挡
1600W
频率
50Hz
