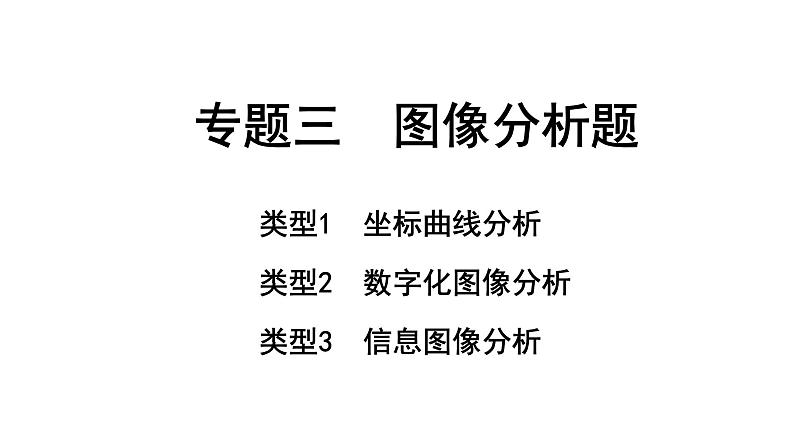

2024甘肃中考化学二轮复习之中考题型研究 专题三 图像分析题（课件）

这是一份2024甘肃中考化学二轮复习之中考题型研究 专题三 图像分析题（课件），共32页。PPT课件主要包含了答案D，答案A，MgOH2，类型3信息图像分析，答案C等内容，欢迎下载使用。

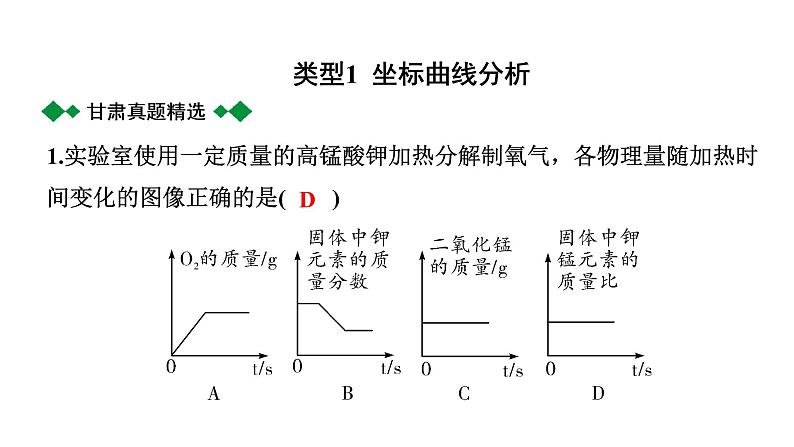

1.实验室使用一定质量的高锰酸钾加热分解制氧气，各物理量随加热时间变化的图像正确的是(　　)
类型1 坐标曲线分析

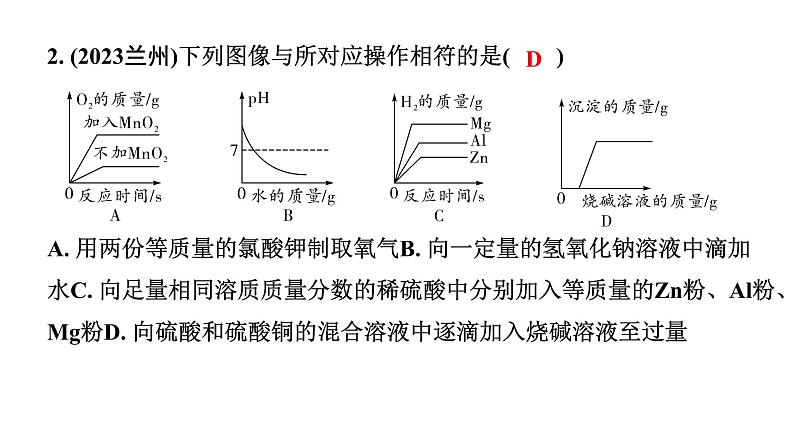

2. (2023兰州)下列图像与所对应操作相符的是(　　)
A. 用两份等质量的氯酸钾制取氧气B. 向一定量的氢氧化钠溶液中滴加水C. 向足量相同溶质质量分数的稀硫酸中分别加入等质量的Zn粉、Al粉、Mg粉D. 向硫酸和硫酸铜的混合溶液中逐滴加入烧碱溶液至过量

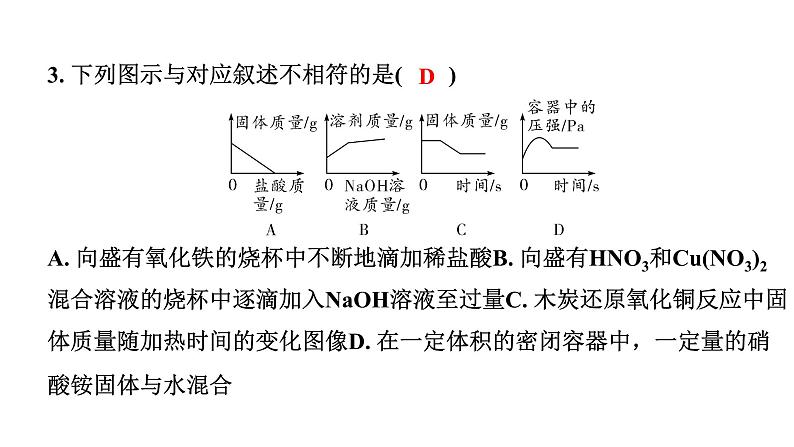

3. 下列图示与对应叙述不相符的是(　　)
A. 向盛有氧化铁的烧杯中不断地滴加稀盐酸B. 向盛有HNO3和Cu(NO3)2混合溶液的烧杯中逐滴加入NaOH溶液至过量C. 木炭还原氧化铜反应中固体质量随加热时间的变化图像D. 在一定体积的密闭容器中，一定量的硝酸铵固体与水混合

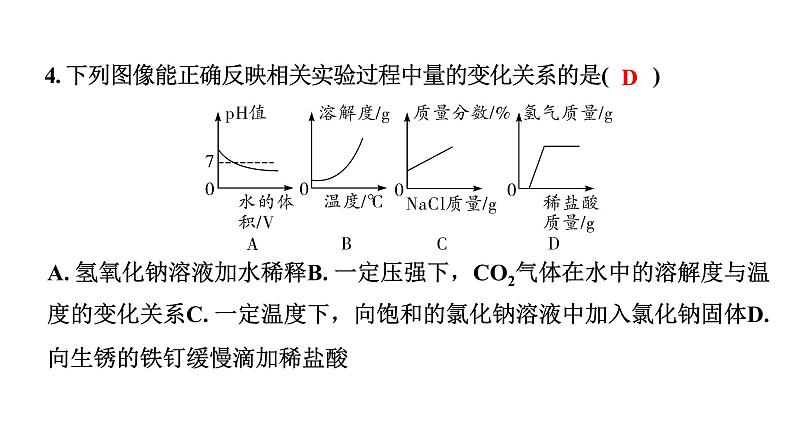

4. 下列图像能正确反映相关实验过程中量的变化关系的是(　　)
A. 氢氧化钠溶液加水稀释B. 一定压强下，CO2气体在水中的溶解度与温度的变化关系C. 一定温度下，向饱和的氯化钠溶液中加入氯化钠固体D. 向生锈的铁钉缓慢滴加稀盐酸

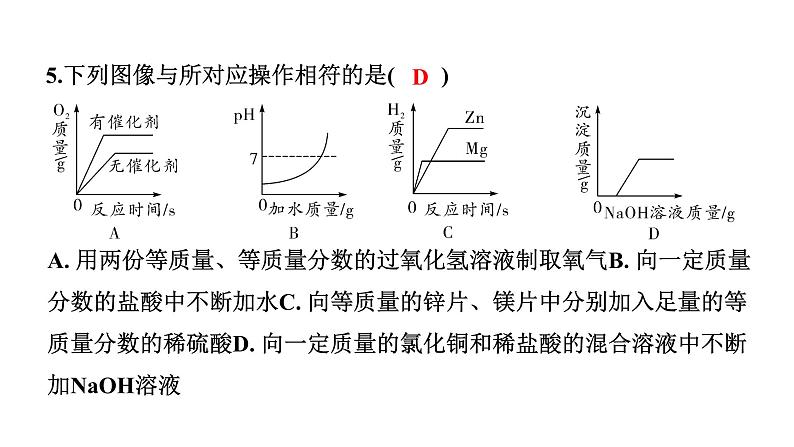

5.下列图像与所对应操作相符的是(　　)
A. 用两份等质量、等质量分数的过氧化氢溶液制取氧气B. 向一定质量分数的盐酸中不断加水C. 向等质量的锌片、镁片中分别加入足量的等质量分数的稀硫酸D. 向一定质量的氯化铜和稀盐酸的混合溶液中不断加NaOH溶液

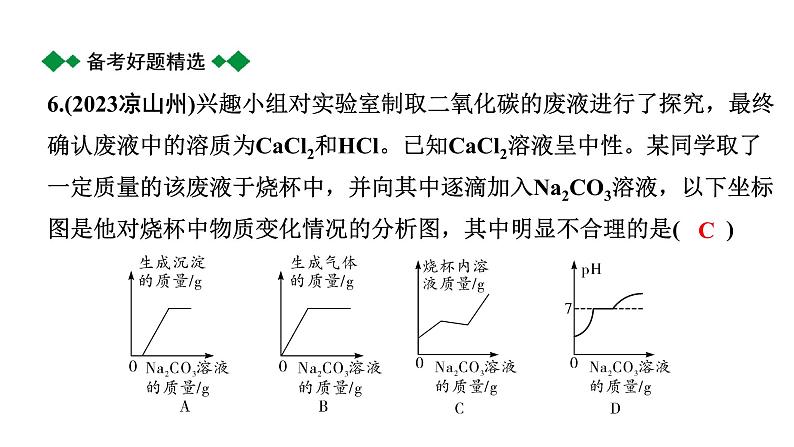

6.(2023凉山州)兴趣小组对实验室制取二氧化碳的废液进行了探究，最终确认废液中的溶质为CaCl2和HCl。已知CaCl2溶液呈中性。某同学取了一定质量的该废液于烧杯中，并向其中逐滴加入Na2CO3溶液，以下坐标图是他对烧杯中物质变化情况的分析图，其中明显不合理的是(　　)

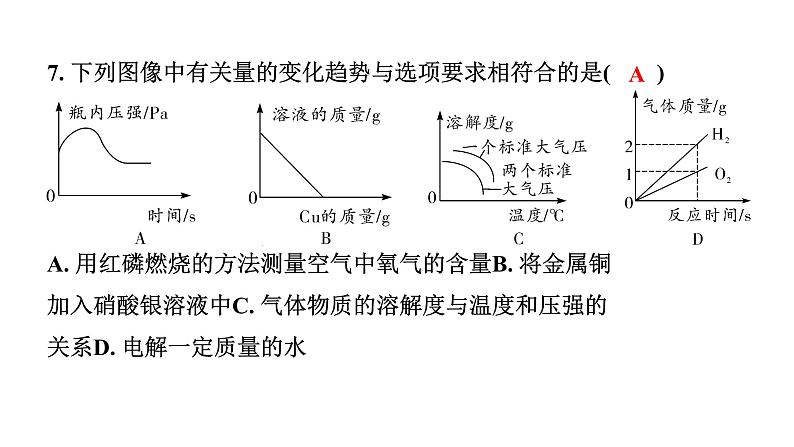

7. 下列图像中有关量的变化趋势与选项要求相符合的是(　　)
A. 用红磷燃烧的方法测量空气中氧气的含量B. 将金属铜加入硝酸银溶液中C. 气体物质的溶解度与温度和压强的关系D. 电解一定质量的水
8.下列图像能正确反映对应关系的是(　　)
A. 加热氯酸钾和二氧化锰的混合物制取氧气B. 浓硫酸敞口放置一段时间 C. 用一氧化碳气体还原一定质量的氧化铁D. 向HCl和MgCl2的混合溶液中加入NaOH溶液
9. (2023兰州黑白卷)下列实验操作中有关量的变化用下图表示，其中不相符的是(　　)
10.(2023重庆B卷改编)识别图像是学习化学的必备能力。下列图像能正确反映实验设计的是(　　)
A. 分别向相同的CuSO4溶液(足量)中加入质量相等的锌粉和铁粉B. 把一定质量的NaOH和NH4NO3固体分别溶于水中C. 分别向等质量大理石中滴加相同的稀盐酸(足量)D. 将等质量的镁和氧气在密闭容器内充分反应
类型2　数字化图像分析
1.在两个相同的锥形瓶中分别放入相同的铁丝，一个装置中加入少量蒸馏水，另一装置中加入等量海水。将装置密闭后用数字化仪器测定装置内温度的变化，实验结果如图，下列说法错误的是(　　)
A. 铁锈蚀过程放出热量B. 海水能够加快铁锈蚀的速率C. 铁只与水接触就能锈蚀D. 恢复至室温后，装置内的压强比初始压强小
2.在通常状况下，用氧气浓度传感器分别测定用排空气法和排水法收集的二氧化碳气体中氧气的体积分数，测得的数据如图所示。下列说法正确的是(　　)
A. 两种方法都收集不到100%纯净的二氧化碳气体B. 用排空气法收集的二氧化碳气体更纯净C. 两种方法收集的气体中二氧化碳体积分数的差值是3.3%D. 升高温度可以增大二氧化碳在水中的溶解度
3.(2023金昌)蜡烛在盛有一定体积空气的密闭容器内燃烧至熄灭的过程中，测得容器内O2和CO含量随时间变化曲线如图所示。通过分析该图可推理出的结论是(　　)
A. 曲线①表示CO含量的变化B. 蜡烛发生了不完全燃烧C. 蜡烛由碳、氢元素组成D. 蜡烛熄灭时，容器内氧气耗尽
4.电导率是衡量溶液导电能力大小的物理量，在相同条件下，电导率与离子浓度(单位体积内的离子数)成正比，盐酸和氢氧化钠溶液反应电导率曲线如图所示，以下分析错误的是(　　)
A. 电导率减小可能是由于溶液中离子数量逐渐减小B. M点时NaOH溶液与稀盐酸恰好完全反应C. N点时溶液中的离子数大于P点D. 该实验证明溶液中始终含有带电的粒子
5.（2023兰州）某学习小组运用传感器探究钠与水的反应得到如下图像，其中图1是反应过程中溶液温度与时间的图像，图2是反应过程中溶液pH与时间的图像。
回答下列问题：(1)钠与水的反应属于_____反应(填“吸热”或者“放热”)。(2)结合图1分析，钠充分反应时对应的点是___。
(3)钠与水反应能生成一种可燃性气体，请结合图2，写出反应的化学方程式___________________________。(4)将少量金属钠投入稀的硫酸镁溶液中，生成一种白色沉淀，写出该沉淀的化学式为_________。
2Na＋2H2O===2NaOH＋H2↑
6. (2023宜宾节选)某同学取一块锌片与质量分数为8%的稀硫酸反应，随着反应的进行，测得产生H2的总体积与反应时间关系如下表，同时用温度传感器测得溶液温度与反应时间关系如图。
(1)锌片与稀硫酸反应______(填“吸热”或“放热”)。(2)20～40 s产生H2的平均速率是___mL/s(平均速率指单位时间内H2体积的变化量)。
(3)产生H2的体积：40～60 s大于20～40 s。主要原因是________________________________________________。(4)0～20 s溶液温度变化不大的原因是_________________________。
锌与稀硫酸反应放热，使溶液温度升高，反应速率加快
产生H2体积小，放出热量少
7.某兴趣小组的同学利用数字化仪器对镁与稀盐酸的反应进行探究。如图甲将打磨后的镁条放入锥形瓶中，再将注射器中某浓度的稀盐酸全部注入锥形瓶，立即将注射器抽出并密封锥形瓶，通过压强传感器测定实验中密闭容器(气密性良好)内压强与时间的关系如图乙所示。
(1)下列关于图乙的说法正确的是___(填序号)。 A. a点时溶液中的溶质为MgCl2和HClB. a→b阶段溶液的pH在不断增大C. c→d阶段溶液中MgCl2的质量分数不断增加D. 反应过程中压强增大，仅仅是因为生成气体导致的
(2)同学们取反应后的溶液于试管中，逐滴滴加NaOH溶液并振荡，若观察到___________________________________________的现象，说明溶液中含有HCl。
刚开始无明显现象，一段时间后有白色沉淀生成
1.(2023兰州一诊)氯气在自来水处理中用作杀菌剂，其与水会发生一系列复杂的化学反应生成多种微粒。已知HClO的杀菌能力比ClO－强，HClO受热易分解。Cl2、HClO和ClO－分别在溶液中所占比例(ɑ)随pH变化的关系如图所示。下列有关叙述错误的是(　　)
A. 净化水时加入活性炭吸附异味B. 蒸馏操作的净水程度最高C. 用氯气处理自来水时，pH＝7.5时杀菌效果比pH＝6.5时强D. 用氯气处理自来水时，在冬季的杀菌效果比在夏季好
2. (2023兰州黑白卷)某同学测定碳酸钙固体与足量稀盐酸反应生成CO2的体积随时间的变化，绘制出如图所示的曲线甲。下列有关说法错误的是(　　)
A. 在O～t1、t1～t2、t2～t3中，t2～t3生成的CO2气体最多B. O～t3内生成二氧化碳的速率先增大后减小C. 根据(V3－V2)
