2024年江苏省常州市新北实验中学中考物理一模试卷

这是一份2024年江苏省常州市新北实验中学中考物理一模试卷，共27页。试卷主要包含了单选题，填空题，作图题，计算题，实验题等内容，欢迎下载使用。

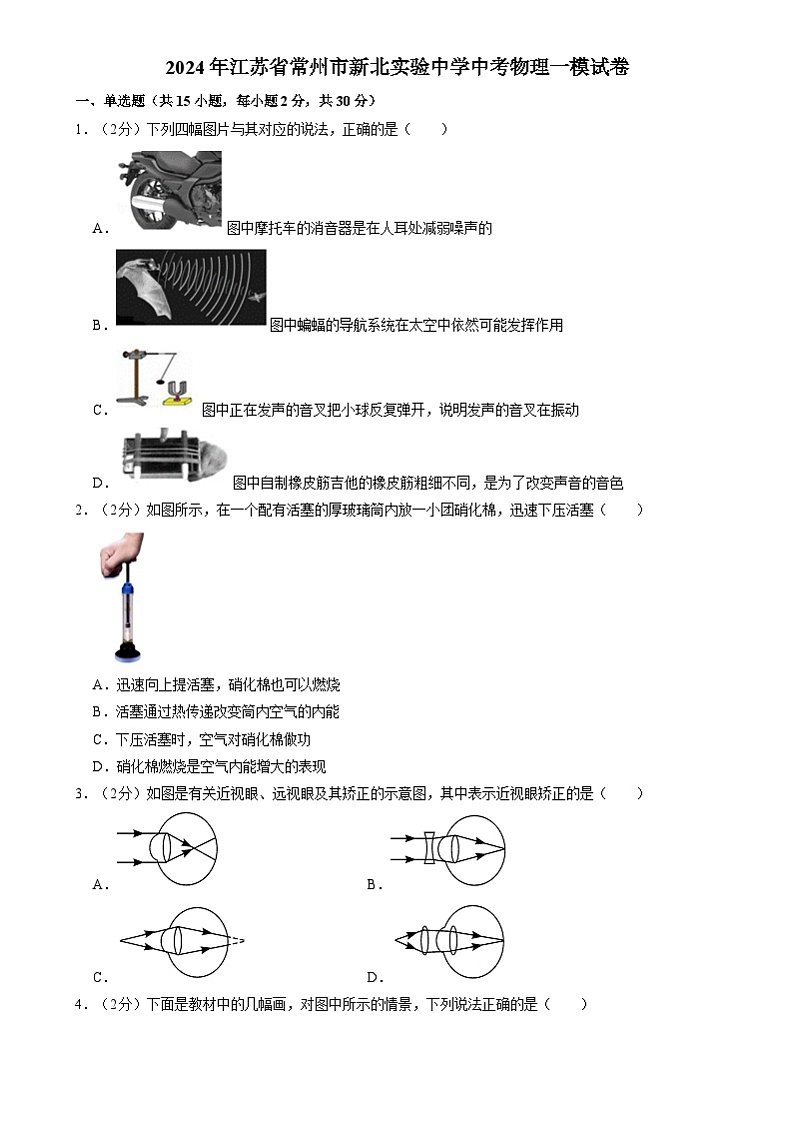

1．（2分）下列四幅图片与其对应的说法，正确的是（ ）
A．图中摩托车的消音器是在人耳处减弱噪声的
B．图中蝙蝠的导航系统在太空中依然可能发挥作用
C．图中正在发声的音叉把小球反复弹开，说明发声的音叉在振动
D．图中自制橡皮筋吉他的橡皮筋粗细不同，是为了改变声音的音色
2．（2分）如图所示，在一个配有活塞的厚玻璃筒内放一小团硝化棉，迅速下压活塞（ ）
A．迅速向上提活塞，硝化棉也可以燃烧
B．活塞通过热传递改变筒内空气的内能
C．下压活塞时，空气对硝化棉做功
D．硝化棉燃烧是空气内能增大的表现
3．（2分）如图是有关近视眼、远视眼及其矫正的示意图，其中表示近视眼矫正的是（ ）
A．B．
C．D．

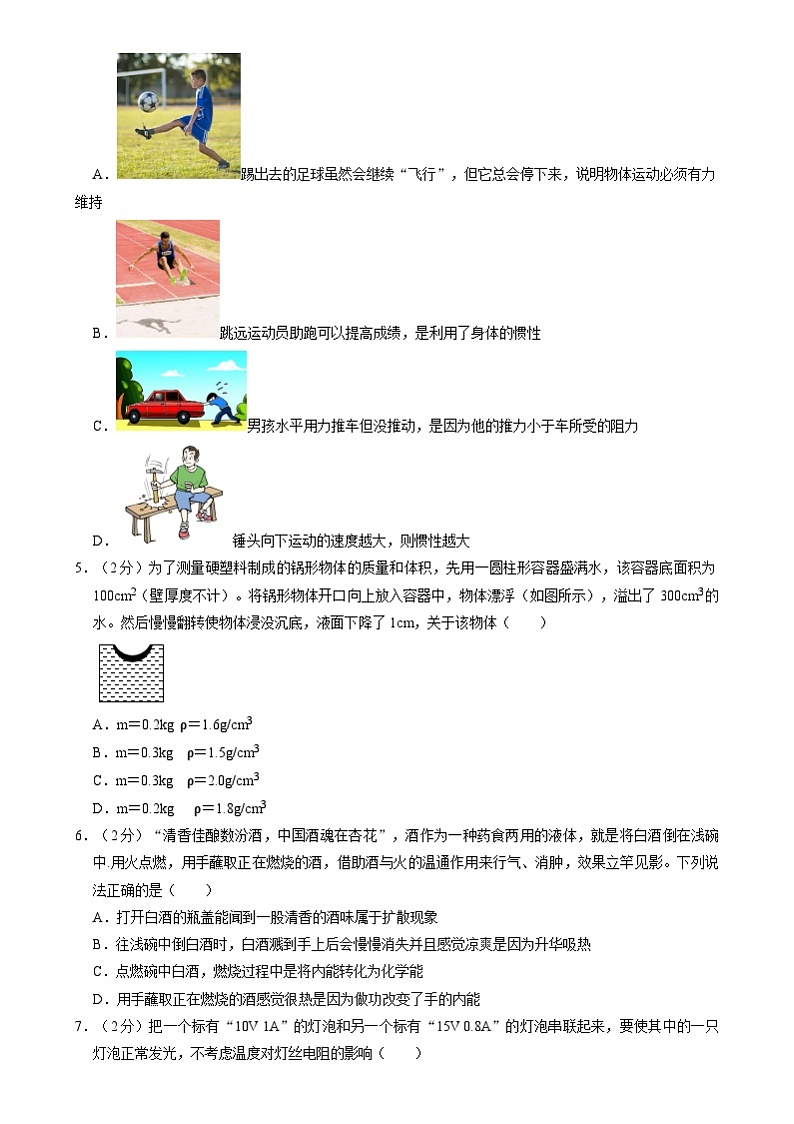

4．（2分）下面是教材中的几幅画，对图中所示的情景，下列说法正确的是（ ）
A．踢出去的足球虽然会继续“飞行”，但它总会停下来，说明物体运动必须有力维持
B．跳远运动员助跑可以提高成绩，是利用了身体的惯性
C．男孩水平用力推车但没推动，是因为他的推力小于车所受的阻力
D．锤头向下运动的速度越大，则惯性越大
5．（2分）为了测量硬塑料制成的锅形物体的质量和体积，先用一圆柱形容器盛满水，该容器底面积为100cm2（壁厚度不计）。将锅形物体开口向上放入容器中，物体漂浮（如图所示），溢出了300cm3的水。然后慢慢翻转使物体浸没沉底，液面下降了1cm，关于该物体（ ）
A．m＝0.2kg ρ＝1.6g/cm3
B．m＝0.3kg ρ＝1.5g/cm3
C．m＝0.3kg ρ＝2.0g/cm3
D．m＝0.2kg ρ＝1.8g/cm3
6．（2分）“清香佳酿数汾酒，中国酒魂在杏花”，酒作为一种药食两用的液体，就是将白酒倒在浅碗中.用火点燃，用手蘸取正在燃烧的酒，借助酒与火的温通作用来行气、消肿，效果立竿见影。下列说法正确的是（ ）
A．打开白酒的瓶盖能闻到一股清香的酒味属于扩散现象
B．往浅碗中倒白酒时，白酒溅到手上后会慢慢消失并且感觉凉爽是因为升华吸热
C．点燃碗中白酒，燃烧过程中是将内能转化为化学能
D．用手蘸取正在燃烧的酒感觉很热是因为做功改变了手的内能
7．（2分）把一个标有“10V 1A”的灯泡和另一个标有“15V 0.8A”的灯泡串联起来，要使其中的一只灯泡正常发光，不考虑温度对灯丝电阻的影响（ ）
A．10VB．15VC．23VD．25V

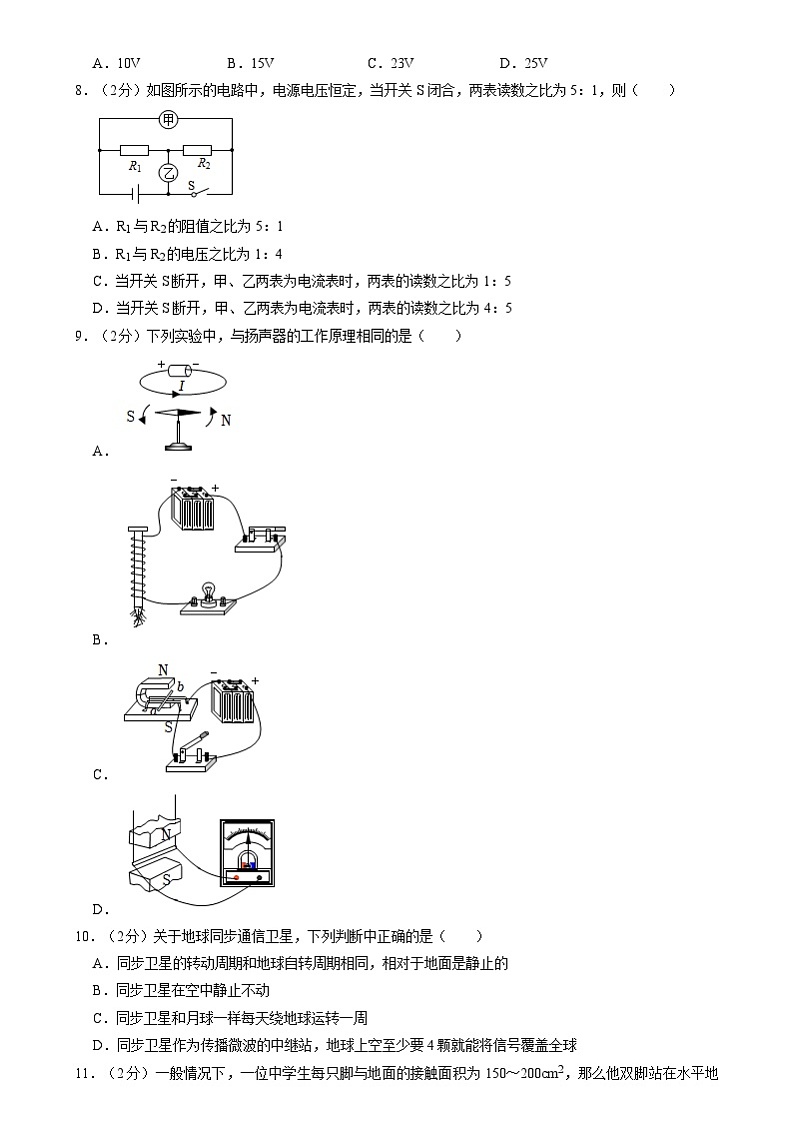

8．（2分）如图所示的电路中，电源电压恒定，当开关S闭合，两表读数之比为5：1，则（ ）
A．R1与R2的阻值之比为5：1
B．R1与R2的电压之比为1：4
C．当开关S断开，甲、乙两表为电流表时，两表的读数之比为1：5
D．当开关S断开，甲、乙两表为电流表时，两表的读数之比为4：5
9．（2分）下列实验中，与扬声器的工作原理相同的是（ ）
A．
B．
C．
D．
10．（2分）关于地球同步通信卫星，下列判断中正确的是（ ）
A．同步卫星的转动周期和地球自转周期相同，相对于地面是静止的
B．同步卫星在空中静止不动
C．同步卫星和月球一样每天绕地球运转一周
D．同步卫星作为传播微波的中继站，地球上空至少要4颗就能将信号覆盖全球
11．（2分）一般情况下，一位中学生每只脚与地面的接触面积为150～200cm2，那么他双脚站在水平地面上时，对地面的压强最接近于（ ）
A．1.4×103 PaB．1.4×104Pa
C．2.8×103 PaD．2.8×104 Pa
12．（2分）如图是某工地施工时用于提升重物的滑轮组，工人用大小为160N的拉力，在10s内将重为400N的重物在竖直方向上匀速提升2m。若不计绳重和滑轮与绳子间的摩擦（ ）
A．绳子自由端移动的距离为6m
B．动滑轮的重力为80N
C．物体上升的速度为0.6m/s
D．工人做的功为960J
13．（2分）如图甲，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙，下列说法正确的是（ ）
A．滑片右移，电路消耗的总功率变大
B．电源电压为9V
C．定值电阻R1的阻值为15Ω
D．当电流为0.5A时，2min内R1放出的热量为300J
14．（2分）家庭电路中的用电器正常工作，把台灯插头插入插座时，电灯突然全部熄灭（ ）
A．台灯插头处短路B．插座处短路
C．台灯灯丝断了D．电路原来是断路
15．（2分）如图所示，关于甲、乙小车的运动情况，下列说法中正确的是（ ）
A．甲小车一定是静止的
B．乙小车可能是静止的
C．乙小车一定向左运动
D．甲小车不可能向左运动
二、填空题（共10小题，每小题2分，共20分）
16．（2分）登山运动员在向高峰攀登时会出现“高原反应”，这除了高原缺氧、寒冷之外，还因为那里的大气压强比平原地区 得多（选填“大”或“小”）。在高原上用普通锅难以煮熟食物，是因为普通锅的密封性能较差，使得水的沸点 100℃（选填“高于”或“低于”）。
17．（2分）2009年4月15日零时16分，我国在西昌卫星发射中心用“长征三号丙”运载火箭，成功将第二颗北斗导航卫星送入预定轨道。“长征三号丙”运载火箭采用液态氢做为火箭的燃料 。火箭在上升过程中重力势能将 ，因与空气摩擦生热，其内能将 ，（“增大”“减小”“不变”）这是用 方式改变其内能的。火箭升空过程中，火箭喷气式发动机将 能转化成 能。
18．（2分）天然气是一种清洁燃料，沈阳市部分公交车和出租车开始使用天然气来代替柴油或汽油。天然气是 （填“可再生”或“不可再生”）能源，它燃烧时释放的内能转化为汽车的 能。已知天然气的热值为7×107J/m3，某汽车消耗2L天然气所释放的热量为 J（假设天然气完全燃烧）。
19．（2分）测铁块质量，将天平放在水平桌面上，将游码移至标尺 处，指针静止时如图。直接测量会使结果 （填“偏大”或“偏小”）．为了使横梁平衡，这时应进行的操作是 。测量时右盘加入一定量的砝码后，天平的指针仍如图，这时铁块的质量 （填“小于”、“等于”或“大于”）右盘中砝码的总质量。再取走5g的砝码后，指针偏向左侧。接下来的操作是： ，直至天平平衡后读数。
20．（2分）在做俯卧撑时，人体可看成一个杠杆，如图，O为支点，支撑点是B，人体相当于一个 （选填“省力”“费力”或“等臂”）杠杆；若此人的质量是60kg，地面对双手的支持力为 N；若此人双手与地面的接触面积为300cm2，则此时人的双手对地面的压强为 Pa。（g取10N/kg）
21．（2分）人类通过对微观世界的探索，认识到原子是由带负电的电子和带正电的 组成。毛皮与橡胶棒摩擦后，用橡胶棒靠近轻质小球，轻质小球被排斥 电。在比较定量的水和酒精混合前后总体积大小的实验中，在直玻璃管中应先注入 （选填“水”或“酒精”）。
22．（2分）气温影响空气密度，气温高，空气密度小，因而声速与气温有关，由此产生的声音不一定由声源沿直线传播。晴天的中午，地表附近的气温较上层的气温高，声音在地表附近的传播较上层快，弯到温度低，密度大的上方。
根据以上信息回答：
（1）声音在空气中传播时，爱走温度 、密度 的路径；
（2）“姑苏城外寒山寺，夜半钟声到客船”说的是：在清冷的深夜，姑苏城外寒山寺的钟声因传播的途径向 拐弯而传到几里外的枫桥边。
（3）赤日炎炎，在沙漠或戈壁滩即使相距不太远的人也难听清对方的大声叫喊，其中一个重要的原因是声音在传播时向 拐弯了。
23．（2分）LED灯是一种高效的节能光源，其核心元件是发光二极管。发光二极管具有 导电性，它的主要材料是 。温度极低时，某些物质的电阻会变成零，这是 现象。
24．（2分）小刚用一块较厚的玻璃板M来探究平面镜成像特点，如图所示，图中像A1与像A2是一次实验中同时看到的两个像，它们的大小 （选填“A1较大”、“A2较大”或“相等”），其中A1是蜡烛通过玻璃板的 （选填“P”或“Q”）面所成的像，小刚按照图中的测量方法，测得u＝4.2cm，则他所用的玻璃板厚度为 cm。
25．（2分）小芳用铅笔芯制作如图所示的“模拟调光灯”。闭合开关后，左右移动回形针，小灯泡始终不亮，小芳将电压表接到A、B两点，测得电压为3.0V （短路/断路），这种故障可能的情况是 、 。
三、作图题（共2小题，每小题2分，共4分）
26．（2分）温度自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度没有达到金属丝下端所指示的温度时；当温度达到金属丝下端所指示的温度时，红灯亮，此时电铃与红灯串联，请根据以上要求，完成工作电路部分的连接。（要求导线不交叉）
27．（2分）在图中，重为6牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮。
四、计算题（共2小题，共18分）
28．（9分）工人用图甲所示的滑轮组运送建材上楼，每次运送量不定，滑轮组的机械效率随建材重量变化的图像如图乙所示，g取10N/kg。
（1）若某次运送建材的质量为50kg，则建材的重力是多少N？
（2）此滑轮组中的动滑轮重力是多少N？
（3）当滑轮组的机械效率为60%时，运送建材的重力是多少N？
29．（9分）小明家新买了一台电热型加湿器，说明书上有原理图（如图甲），表格中为其部分技术参数，R1、R2均为加热电阻，且R2＝3R1，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的转换（低挡为小功率加热，高挡为大功率加热）。
（1）求加热电阻R1的阻值。
（2）求加湿器正常工作时的低挡功率。
（3）如图乙所示，求加湿器正常工作30min消耗的电能。
五、实验题（共3小题，共28分）
30．（8分）小明做“探究凸透镜成像规律”实验。
（1）调整实验器材高度时，蜡烛 （选填“需要”或“不需要”）点燃。
（2）他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出） ， （填光学仪器）就是利用这一成像规律工作的。
（3）凸透镜的焦距可能是 （填字母）。
A.5cm
额定电压
220V
水箱容积
3L
高档功率
440W
B.8cm
C.10cm
D.15cm
（4）在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊，将光屏向右移动，则所加镜片是 透镜，可以矫正图 （填“丙”或“丁”）的视力缺陷。
31．（8分）小明在测量滑轮组机械效率的实验中，所用装置如图所示，实验中每个钩码重
2N，测得的数据如下表：
（1）在实验中，测绳端拉力F时，应尽量竖直向上 拉动弹簧测力计且在拉动过程中读数。
（2）第1次实验测得的机械效率为 。（结果保留两位有效数字）
（3）分析表中数据可知：第2次实验是用 图做的；第4次实验是用 图做的。（选填“a”、“b”或“c”）
（4）分析第1、2次实验数据可知：使用同一滑轮组， 可以提高滑轮组的机械效率；分析
物理量
实验次数
钩码总重G/N
钩码上升的高度h/m
测力计示数F/N
测力计移动距离s/m
机械效率η
1
4
0.1
1.8
0.3
2
6
0.1
2.4
0.3
83%
3
4
0.1
1.4
0.5
57%
4
4
0.2
1.4
1.0
57%
第1、3次实验数据可知：使用不同的滑轮组，提升相同的重物（即动滑轮总重越重），滑轮组的机械效率 。
（5）分析第3、4次实验数据可知，滑轮组的机械效率与物体被提升的高度 。
32．（12分）小华做“测量小灯泡电功率”实验，实验室有如下器材：电源（电压恒为6V），小灯泡（额定电压为2.5V，灯丝电阻约为10Ω），规格分别为R1“10Ω 1A”和R2“50Ω 0.5A”的滑动变阻器各一个、导线若干。
（1）小华设计了图甲所示的电路，她应选用规格为 的滑动变阻器（选填“R1”或“R2”）；
（2）闭合开关后，移动滑动变阻器滑片在不同位置，小灯泡U﹣I图象如图乙所示 W；
（3）由图乙发现灯泡电阻是变化的，影响其变化的主要原因是 ；
（4）同组的小敏在测该小灯泡的额定功率时，选用了如图丙所示的器材，其中电源电压恒为U
①闭合开关S和 ，调节滑动变阻器的滑片，使电流表的示数为 ；
②闭合开关S和 ， ，记录电流表的示数为I；
③小灯泡额定功率表达式为：P额＝ 。（用已知量符号表示）
2024年江苏省常州市新北实验中学中考物理一模试卷
参考答案与试题解析
一、单选题（共15小题，每小题2分，共30分）
1．（2分）下列四幅图片与其对应的说法，正确的是（ ）
A．图中摩托车的消音器是在人耳处减弱噪声的
B．图中蝙蝠的导航系统在太空中依然可能发挥作用
C．图中正在发声的音叉把小球反复弹开，说明发声的音叉在振动
D．图中自制橡皮筋吉他的橡皮筋粗细不同，是为了改变声音的音色
【答案】C
【解答】解：
A、摩托车的消音器是在声源处减弱噪声；
B、蝙蝠的回声定位是利用声波的传播，所以在太空中不能够发挥作用；
C、正在发声的音叉把小球反复弹开，故C正确；
D、在橡皮筋的松紧，其越细振动越快，细的橡皮筋是高音弦，是为了改变声音的音调。
故选：C。
2．（2分）如图所示，在一个配有活塞的厚玻璃筒内放一小团硝化棉，迅速下压活塞（ ）
A．迅速向上提活塞，硝化棉也可以燃烧
B．活塞通过热传递改变筒内空气的内能
C．下压活塞时，空气对硝化棉做功
D．硝化棉燃烧是空气内能增大的表现
【答案】D
【解答】解：
A、迅速向上抽活塞，内能减小，硝化棉不能燃烧；
BCD、迅速向下压活塞，机械能转化为内能，温度升高，棉花就会燃烧，D正确。
故选：D。
3．（2分）如图是有关近视眼、远视眼及其矫正的示意图，其中表示近视眼矫正的是（ ）
A．B．
C．D．
【答案】B
【解答】解：近视眼成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的物像。近视矫正方法。
由题意可知：B是近视眼，应戴凹透镜眼镜；
故选：B。
4．（2分）下面是教材中的几幅画，对图中所示的情景，下列说法正确的是（ ）
A．踢出去的足球虽然会继续“飞行”，但它总会停下来，说明物体运动必须有力维持
B．跳远运动员助跑可以提高成绩，是利用了身体的惯性
C．男孩水平用力推车但没推动，是因为他的推力小于车所受的阻力
D．锤头向下运动的速度越大，则惯性越大
【答案】B
【解答】解：A、踢出去的足球虽然会继续“飞行”，但它总会停下来，不能说明物体的运动必须有力维持；
B、跳远运动员运动前助跑，由于惯性会继续向前运动，利用了惯性；
C、男孩水平用力推车但没推动，说明受到的是平衡力，故C错误；
D、惯性的大小只与物体的质量有关，故D错误。
故选：B。
5．（2分）为了测量硬塑料制成的锅形物体的质量和体积，先用一圆柱形容器盛满水，该容器底面积为100cm2（壁厚度不计）。将锅形物体开口向上放入容器中，物体漂浮（如图所示），溢出了300cm3的水。然后慢慢翻转使物体浸没沉底，液面下降了1cm，关于该物体（ ）
A．m＝0.2kg ρ＝1.6g/cm3
B．m＝0.3kg ρ＝1.5g/cm3
C．m＝0.3kg ρ＝2.0g/cm3
D．m＝0.2kg ρ＝1.8g/cm3
【答案】B
【解答】解：（1）物体受到的浮力：F浮＝ρ水gV排＝1×103kg/m6×10N/kg×300×10﹣6m3＝7N，
因物体漂浮，所以浮力等于重力浮＝3N，
由G＝mg可知，物体的质量：m＝＝；
（2）锅形物体的体积：V＝V排﹣S×Δh＝300cm8﹣100cm2×1cm＝200cm2；
（3）物体的密度：ρ＝＝＝1.5g/cm3。
故选：B。
6．（2分）“清香佳酿数汾酒，中国酒魂在杏花”，酒作为一种药食两用的液体，就是将白酒倒在浅碗中.用火点燃，用手蘸取正在燃烧的酒，借助酒与火的温通作用来行气、消肿，效果立竿见影。下列说法正确的是（ ）
A．打开白酒的瓶盖能闻到一股清香的酒味属于扩散现象
B．往浅碗中倒白酒时，白酒溅到手上后会慢慢消失并且感觉凉爽是因为升华吸热
C．点燃碗中白酒，燃烧过程中是将内能转化为化学能
D．用手蘸取正在燃烧的酒感觉很热是因为做功改变了手的内能
【答案】A
【解答】解：A、两种物质接触时，闻到气味属于这种扩散现象；
B、白酒慢慢消失说明物质由液态变为气态，而不是升华；
C、白酒燃烧的过程是将化学能转化为内能；
D、用手蘸取正在燃烧的酒感觉很热是因为热传递改变了手的内能。
故选：A。
7．（2分）把一个标有“10V 1A”的灯泡和另一个标有“15V 0.8A”的灯泡串联起来，要使其中的一只灯泡正常发光，不考虑温度对灯丝电阻的影响（ ）
A．10VB．15VC．23VD．25V
【答案】C
【解答】解：把一个标有“10V 1A”的灯泡和另一个标有“15V 0.7A”的灯泡串联起来，
由I＝可得
R1＝＝＝10Ω，R2＝＝＝18.75Ω，
因串联电路中各处的电流相等，
所以，保证两灯都工作且其中一个灯泡恰好正常发光时2＝0.5A，
因串联电路中总电阻等于各分电阻之和，
所以，加在串联电路两端的最大电压：
U＝I（R1+R2）＝3.8A×（10Ω+18.75Ω）＝23V。
故选：C。
8．（2分）如图所示的电路中，电源电压恒定，当开关S闭合，两表读数之比为5：1，则（ ）
A．R1与R2的阻值之比为5：1
B．R1与R2的电压之比为1：4
C．当开关S断开，甲、乙两表为电流表时，两表的读数之比为1：5
D．当开关S断开，甲、乙两表为电流表时，两表的读数之比为4：5
【答案】D
【解答】解：
（1）若甲、乙均为电压表时，R1和R2串联，电压表甲测电源电压4的电压，
已知U甲：U乙＝5：1，
因串联电路两端电压等于各部分电压之和，所以R4与R2两端的电压之比：＝＝，故B错误，
因串联电路处处电流相等，所以由I＝，R5与R2的阻值之比：＝＝＝，故A错误；
（2）若甲、乙均为电流表时，R1和R2并联，电流表乙测干路电流6的电流，
因并联电路各支路两端电压相等，所以由I＝，通过R1和R2的电流之比：＝＝＝，
因并联电路中干路电流等于各支路电流之和，所以两表的读数之比：＝＝＝，D正确。
故选：D。
9．（2分）下列实验中，与扬声器的工作原理相同的是（ ）
A．
B．
C．
D．
【答案】C
【解答】解：A、图是奥斯特实验的装置，故A错误；
B、图是探究电流的磁效应的装置；
C、图是通电导体在磁场中受力的装置；
D、图是电磁感应的装置。
故选：C。
10．（2分）关于地球同步通信卫星，下列判断中正确的是（ ）
A．同步卫星的转动周期和地球自转周期相同，相对于地面是静止的
B．同步卫星在空中静止不动
C．同步卫星和月球一样每天绕地球运转一周
D．同步卫星作为传播微波的中继站，地球上空至少要4颗就能将信号覆盖全球
【答案】A
【解答】解：地球同步卫星即地球同步轨道卫星，又称对地静止卫星，运行周期与地球自转一周的时间相等。用同步卫星作为微波的中继站。
故选：A。
11．（2分）一般情况下，一位中学生每只脚与地面的接触面积为150～200cm2，那么他双脚站在水平地面上时，对地面的压强最接近于（ ）
A．1.4×103 PaB．1.4×104Pa
C．2.8×103 PaD．2.8×104 Pa
【答案】B
【解答】解：中学生对地面的水平压力F＝G＝mg＝50kg×10N/kg＝500N，
一位中学生每只脚与地面的接触面积为150～200cm2，
人双脚站立时地面的受力面积为300～400cm2，
人对地面的压强约为p＝＝～≈1.67×104 Pa～8.25×104 Pa；
故选：B。
12．（2分）如图是某工地施工时用于提升重物的滑轮组，工人用大小为160N的拉力，在10s内将重为400N的重物在竖直方向上匀速提升2m。若不计绳重和滑轮与绳子间的摩擦（ ）
A．绳子自由端移动的距离为6m
B．动滑轮的重力为80N
C．物体上升的速度为0.6m/s
D．工人做的功为960J
【答案】C
【解答】解：
A、由图可知，绳子自由端移动的距离s＝3h＝3×8m＝6m；
B、不计绳重和滑轮转轴处的摩擦（G+G动），
则动滑轮的重力G动＝3F﹣G＝3×160N﹣400N＝80N，故B正确；
C、物体上升速度：v＝＝，故C错误；
D、拉力做的功：W＝Fs＝160N×6m＝960J。
故选：C。
13．（2分）如图甲，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙，下列说法正确的是（ ）
A．滑片右移，电路消耗的总功率变大
B．电源电压为9V
C．定值电阻R1的阻值为15Ω
D．当电流为0.5A时，2min内R1放出的热量为300J
【答案】D
【解答】解：由电路图可知，R1与R2串联，电压表测R7两端的电压，电流表测电路中的电流。
A.滑片右移，接入电路中的电阻变大，由P＝UI＝，电路消耗的总功率变小；
BC.由图象可知，当滑动变阻器消耗的功率P2＝7.8W时，其两端电压U2＝3V，
因串联电路中各处的电流相等，所以由P＝UI可得1＝＝＝0.4A，
因串联电路中总电压等于各分电压之和，所以由I＝，电源的电压U＝I2R1+U1＝2.4A×R1+5V﹣﹣﹣﹣①
由图象可知，当滑动变阻器消耗的功率P2′＝0.3W时，其两端电压U2′＝5V，
此时电路中的电流I5＝＝＝8.1A2R6+U2＝0.2A×R1+5V﹣﹣﹣﹣②
由①②可得，U＝6V，R1＝10Ω，故BC错误；
D.当电流为0.2A时，2min内R1放出的热量Q4＝I2R1t＝（3.5A）2×10Ω×7×60s＝300J，故D正确。
故选：D。
14．（2分）家庭电路中的用电器正常工作，把台灯插头插入插座时，电灯突然全部熄灭（ ）
A．台灯插头处短路B．插座处短路
C．台灯灯丝断了D．电路原来是断路
【答案】A
【解答】解：
A、当把台灯插头插入插座时，说明造成保险丝熔断的原因是台灯插头处发生短路；
B、由题意可知，电路正常、没有发生短路；
C、若台灯的灯丝断了，其它电灯仍然会发光；
D、原来家庭电路中的用电器正常工作，故D错误。
故选：A。
15．（2分）如图所示，关于甲、乙小车的运动情况，下列说法中正确的是（ ）
A．甲小车一定是静止的
B．乙小车可能是静止的
C．乙小车一定向左运动
D．甲小车不可能向左运动
【答案】C
【解答】解：冒烟情况可以判断有东风。
（1）由图可以看出甲车上的小旗向西刮，可以分析有以下三种情况：
①当甲车静止时，小旗子受东风的影响；
②当甲车向东行驶时，由于车速和东风都会使小旗子刮向西方；
③当甲车向西行驶时，当车速小于风速时。
（2）由图可以看出乙车上的小旗向东刮，可以做以下分析：
小旗子和烟的飘动方向不同，乙车不是静止的；假设乙车向东行驶，与图不一致。
假设乙车向西行驶，当车速小于风速时旗子向西刮；当车速大于风速时旗子向东刮，假设正确。
综上所述，甲车有三种可能：静止、向左行驶。
故选：C。
二、填空题（共10小题，每小题2分，共20分）
16．（2分）登山运动员在向高峰攀登时会出现“高原反应”，这除了高原缺氧、寒冷之外，还因为那里的大气压强比平原地区 小 得多（选填“大”或“小”）。在高原上用普通锅难以煮熟食物，是因为普通锅的密封性能较差，使得水的沸点 低于 100℃（选填“高于”或“低于”）。
【答案】见试题解答内容
【解答】解：因为气压随高度的增加而减小，高峰地理位置高；
高原上位置高，气压小，低于标准大气压下水的沸点100℃。
故答案为：小；低于。
17．（2分）2009年4月15日零时16分，我国在西昌卫星发射中心用“长征三号丙”运载火箭，成功将第二颗北斗导航卫星送入预定轨道。“长征三号丙”运载火箭采用液态氢做为火箭的燃料 热值 。火箭在上升过程中重力势能将 增大 ，因与空气摩擦生热，其内能将 增大 ，（“增大”“减小”“不变”）这是用 做功 方式改变其内能的。火箭升空过程中，火箭喷气式发动机将 内 能转化成 机械 能。
【答案】热值；增大；增大；做功；内；机械。
【解答】解：运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，可以释放出更多的热量；
火箭在上升过程中高度越来越高，所以其重力势能将增大；
在上升过程中与空气摩擦做功，其内能增大；
火箭升空过程中，火箭喷出的燃气推动火箭向上运动。
故答案为：热值；增大；做功；内。
18．（2分）天然气是一种清洁燃料，沈阳市部分公交车和出租车开始使用天然气来代替柴油或汽油。天然气是 不可再生 （填“可再生”或“不可再生”）能源，它燃烧时释放的内能转化为汽车的 机械 能。已知天然气的热值为7×107J/m3，某汽车消耗2L天然气所释放的热量为 1.4×105 J（假设天然
气完全燃烧）。
【答案】见试题解答内容
【解答】解：石油天然气是不可再生资源，汽车的内燃机可以将天然气燃烧时释放的内能转化为汽车的机械能；
天然气所释放的热量可以利用公式Q＝qV＝7×107J/m4×2×10﹣3m2＝1.4×106 J；
故答案为：不可再生，机械5。
19．（2分）测铁块质量，将天平放在水平桌面上，将游码移至标尺 0刻线 处，指针静止时如图。直接测量会使结果 偏小 （填“偏大”或“偏小”）．为了使横梁平衡，这时应进行的操作是 将横梁右端的平衡螺母向左移动 。测量时右盘加入一定量的砝码后，天平的指针仍如图，这时铁块的质量 大于 （填“小于”、“等于”或“大于”）右盘中砝码的总质量。再取走5g的砝码后，指针偏向左侧。接下来的操作是： 再向右移动游码 ，直至天平平衡后读数。
【答案】见试题解答内容
【解答】解：使用天平测量物体的质量前，要将天平放在水平桌面上，调节平衡螺母使天平平衡；
如果右侧质量一开始就偏大，那么必须在右侧少添加砝码或移动游码来与之平衡。
调节托盘天平平衡时，发现指针停在分度盘的右侧，应将横梁右端的平衡螺母向左移动；
将铁块放在左盘，砝码放在右盘，铁块的质量大于砝码的质量，指针偏右说明右边的砝码重，通过移动游码（移动游码相当于向右盘中加上更小的砝码）。
故答案为：0刻线处；偏小；大于。
20．（2分）在做俯卧撑时，人体可看成一个杠杆，如图，O为支点，支撑点是B，人体相当于一个 省力 （选填“省力”“费力”或“等臂”）杠杆；若此人的质量是60kg，地面对双手的支持力为 360 N；若此人双手与地面的接触面积为300cm2，则此时人的双手对地面的压强为 1.2×104 Pa。（g取10N/kg）
【答案】省力；360；1.2×104。
【解答】解：（1）做俯卧撑，将人体看作杠杆，是省力杠杆；
（2）人的重力G＝mg＝60kg×10N/kg＝600N，
如右图所示：
根据杠杆平衡条件F1l1＝F4l2得：
地面对双手的支持力F1＝＝＝＝360N，
（3）此时人的双手对地面的压力F＝F1＝360N，
此人双手与地面的接触面积S＝300cm7＝3×10﹣2m6，
此时人的双手对地面的压强p＝＝＝5.2×104Pa。
故答案为：省力；3604。
21．（2分）人类通过对微观世界的探索，认识到原子是由带负电的电子和带正电的 原子核 组成。毛皮与橡胶棒摩擦后，用橡胶棒靠近轻质小球，轻质小球被排斥 负 电。在比较定量的水和酒精混合前后总体积大小的实验中，在直玻璃管中应先注入 水 （选填“水”或“酒精”）。
【答案】原子核；负；水。
【解答】解：（1）原子是由带负电的电子和带正电的原子核组成；
（2）用橡胶棒与毛皮摩擦后，使橡胶棒带负电，轻质小球被排斥，即负电荷；
（3）在比较一定量的水和酒精混合后总体积大小的实验中，因为水的密度大于酒精的密度，目的是便于记录水和酒精混合前的总体积。
故答案为：原子核；负；水。
22．（2分）气温影响空气密度，气温高，空气密度小，因而声速与气温有关，由此产生的声音不一定由声源沿直线传播。晴天的中午，地表附近的气温较上层的气温高，声音在地表附近的传播较上层快，弯
到温度低，密度大的上方。
根据以上信息回答：
（1）声音在空气中传播时，爱走温度 低 、密度 大 的路径；
（2）“姑苏城外寒山寺，夜半钟声到客船”说的是：在清冷的深夜，姑苏城外寒山寺的钟声因传播的途径向 比较冷的水边 拐弯而传到几里外的枫桥边。
（3）赤日炎炎，在沙漠或戈壁滩即使相距不太远的人也难听清对方的大声叫喊，其中一个重要的原因是声音在传播时向 上 拐弯了。
【答案】见试题解答内容
【解答】解：（1）由题意可知，声音在空气中传播时，而是爱走温度低；
（2）诗句中的意思是声音传到了客船上，这是因为在清冷的深夜。
（3）沙漠或戈壁滩上，距离地表近的位置温度高，所以在沙漠或戈壁滩即使相距不太远的人也难听清对方的大声叫喊。
故答案为：（1）低；大；（2）比较冷的水边。
23．（2分）LED灯是一种高效的节能光源，其核心元件是发光二极管。发光二极管具有 单向 导电性，它的主要材料是 半导体 。温度极低时，某些物质的电阻会变成零，这是 超导 现象。
【答案】见试题解答内容
【解答】解：①发光二极管具有单向导电性，主要材料是半导体。
②有些物质在很低温度时，电阻就变成了零。
故答案为：单向；半导体。
24．（2分）小刚用一块较厚的玻璃板M来探究平面镜成像特点，如图所示，图中像A1与像A2是一次实验中同时看到的两个像，它们的大小 相等 （选填“A1较大”、“A2较大”或“相等”），其中A1是蜡烛通过玻璃板的 P （选填“P”或“Q”）面所成的像，小刚按照图中的测量方法，测得u＝4.2cm，则他所用的玻璃板厚度为 0.3 cm。
【答案】相等；P；0.3。
【解答】解：图中像A1与像A2是一次实验中同时看到的两个像，成的都是物体A的像，由于P到A
的距离要小于Q到A的距离8是蜡烛A通过玻璃板的P面所成的像。
u＝4.2cm，v＝6.9cm，所以玻璃板的厚度为4.6cm﹣3.9cm＝6.3cm。
故答案为：相等；P；0.3。
25．（2分）小芳用铅笔芯制作如图所示的“模拟调光灯”。闭合开关后，左右移动回形针，小灯泡始终不亮，小芳将电压表接到A、B两点，测得电压为3.0V 断路 （短路/断路），这种故障可能的情况是 小灯泡灯丝断了 、 AB间接触不良 。
【答案】见试题解答内容
【解答】解：闭合开关后，左右移动回形针，为检查电路故障、B两点，电压表有示数则说明有微弱电流从电源正极经过滑动变阻器再经过电压表回到电源负极，则A；这种故障可能的情况是小灯泡灯丝断了或者AB间接触不良。
故答案为：断路；小灯泡灯丝断了。
三、作图题（共2小题，每小题2分，共4分）
26．（2分）温度自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度没有达到金属丝下端所指示的温度时；当温度达到金属丝下端所指示的温度时，红灯亮，此时电铃与红灯串联，请根据以上要求，完成工作电路部分的连接。（要求导线不交叉）
【答案】
【解答】解：当温度升高到设定温度时，控制电路接通，吸引衔铁向下移动，电铃响；水温低于设定温
度时，电磁铁没有磁性，而此时要求此时绿灯亮，由动触点和静触点控制灯泡的工作
27．（2分）在图中，重为6牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮。
【答案】见试题解答内容
【解答】解：由图可知，小球悬浮在水中浮＝G＝6N，方向竖直向上。
四、计算题（共2小题，共18分）
28．（9分）工人用图甲所示的滑轮组运送建材上楼，每次运送量不定，滑轮组的机械效率随建材重量变化的图像如图乙所示，g取10N/kg。
（1）若某次运送建材的质量为50kg，则建材的重力是多少N？
（2）此滑轮组中的动滑轮重力是多少N？
（3）当滑轮组的机械效率为60%时，运送建材的重力是多少N？
【答案】500；400；600。
【解答】解：
（1）建材的重力：G＝mg＝50kg×10N/kg＝500N；
（2）由图象可知，当η＝50%时，
滑轮和绳的摩擦力及绳重忽略不计，
则滑轮组的机械效率η＝＝＝，
即：50%＝，
解得动滑轮的重力：G轮＝400N，
（3）当η′＝60%时，
滑轮组的机械效率：η′＝，
即：60%＝，
解得：G′＝600N，即运送建材的重力是600N。
故答案为：500；400。
29．（9分）小明家新买了一台电热型加湿器，说明书上有原理图（如图甲），表格中为其部分技术参数，R1、R2均为加热电阻，且R2＝3R1，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的转换（低挡为小功率加热，高挡为大功率加热）。
（1）求加热电阻R1的阻值。
（2）求加湿器正常工作时的低挡功率。
（3）如图乙所示，求加湿器正常工作30min消耗的电能。
额定电压
220V
水箱容积
3L
高档功率
440W
【答案】（1）加热电阻R1的阻值为110Ω；（2）加湿器正常工作时的低挡功率为110W；（3）加湿器正常工作30min消耗的电能为＝3.96×105J。
【解答】解：当开关S接1、2时，为“关”的状态；
当开关S接5、3时，R1、R5串联，为“低挡”状态；
当开关S接3、4时，R5被短路，只有R1接入，为“高挡”状态。
（1）根据高挡功率440W，电源电压220V可得：。
（2）根据体中给出的条件，R2＝8R2＝330Ω，得出低挡位时电路总电阻为R1+R5＝440Ω；
故低挡位功率为。
（3）根据图像，得到正常工作30min内，即高挡600s，故消耗的电能为：
W＝P高t高+P低t低＝440W×600s+110W×1200s＝3.96×102J。
答：（1）加热电阻R1的阻值为110Ω；（2）加湿器正常工作时的低挡功率为110W5J。
五、实验题（共3小题，共28分）
30．（8分）小明做“探究凸透镜成像规律”实验。
（1）调整实验器材高度时，蜡烛 需要 （选填“需要”或“不需要”）点燃。
（2）他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出） 甲 ， 照相机 （填光学仪器）就是利用这一成像规律工作的。
（3）凸透镜的焦距可能是 C （填字母）。
A.5cm
B.8cm
C.10cm
D.15cm
（4）在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊，将光屏向右移动，则所加镜片是 凹 透镜，可以矫正图 丙 （填“丙”或“丁”）的视力缺陷。
【答案】见试题解答内容
【解答】解：（1）进行凸透镜成像实验时，烛焰、光屏的中心在同一高度，所以需要点燃蜡烛后再调节实验器材高度。
（2）凸透镜成实像时，甲图，凸透镜成倒立，是照相机的原理；
（3）甲图，凸透镜成倒立，
当u＞2f，2f＞v＞f 时；
u＝50.6cm﹣20.0cm＝30.0cm，30.2cm＞2f，
v＝65.0cm﹣50.2cm＝15.0cm，2f＞15.7cm＞f，
解得，15.0cm＞f＞7.8cm ①
乙图，2f＞u＞f，成倒立放大的实像，
u＝50.0cm﹣32.7cm＝18.0cm，2f＞18.4cm＞f，
v＝73.0cm﹣50.0cm＝23.3cm，23.0cm＞2f，
解得，11.2cm＞f＞9.0cm ②
由①②得，11.7cm＞f＞9.0cm，
ABD不在该范围，C选项在此范围。
（4）在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊，光屏上再次出现清晰的像，则所加镜片是凹透镜，是近视眼，故可以矫正图丙的近视眼。
故答案为：（1）需要；（2）甲；（3）C；丙。
31．（8分）小明在测量滑轮组机械效率的实验中，所用装置如图所示，实验中每个钩码重
2N，测得的数据如下表：
（1）在实验中，测绳端拉力F时，应尽量竖直向上 匀速 拉动弹簧测力计且在拉动过程中读数。
（2）第1次实验测得的机械效率为 74% 。（结果保留两位有效数字）
（3）分析表中数据可知：第2次实验是用 b 图做的；第4次实验是用 c 图做的。（选填“a”、“b”或“c”）
（4）分析第1、2次实验数据可知：使用同一滑轮组， 增加物重 可以提高滑轮组的机械效率；分析第1、3次实验数据可知：使用不同的滑轮组，提升相同的重物（即动滑轮总重越重），滑轮组的机械效率 越低 。
（5）分析第3、4次实验数据可知，滑轮组的机械效率与物体被提升的高度 无关 。
【答案】见试题解答内容
【解答】解：（1）在测绳端拉力时，需竖直向上匀速拉动测力计。
（2）由表中实验数据可知，第一次实验有用＝Gh＝4N×0.2m＝0.4J，
总功W总＝Fs＝8.8N×0.3m＝0.54J，滑轮组效率η＝×100%＝74%；
（3）由数据知第2次实验中，s为h的8倍，且钩码重最大，第2次实验所用的装置是b；
由数据知第4次实验中，s为h的5倍，由图示可知；
（4）分析第1、2次实验数据可知，提升的钩码重力越大，可得使用同一滑轮组；
物理量
实验次数
钩码总重G/N
钩码上升的高度h/m
测力计示数F/N
测力计移动距离s/m
机械效率η
1
4
0.1
1.8
0.3
2
6
0.1
2.4
0.3
83%
3
4
0.1
1.4
0.5
57%
4
4
0.2
1.4
1.0
57%
分析第3、3次实验数据，动滑轮重力越大；
（5）分析第3、6次实验数据可知，物体被提升的高度改变，可得滑轮组的机械效率与物体被提升的高度无关。
故答案为：（1）匀速；（2）74%；c；（4）增加物重；（5）无关。
32．（12分）小华做“测量小灯泡电功率”实验，实验室有如下器材：电源（电压恒为6V），小灯泡（额定电压为2.5V，灯丝电阻约为10Ω），规格分别为R1“10Ω 1A”和R2“50Ω 0.5A”的滑动变阻器各一个、导线若干。
（1）小华设计了图甲所示的电路，她应选用规格为 R2 的滑动变阻器（选填“R1”或“R2”）；
（2）闭合开关后，移动滑动变阻器滑片在不同位置，小灯泡U﹣I图象如图乙所示 0.625 W；
（3）由图乙发现灯泡电阻是变化的，影响其变化的主要原因是 温度变化 ；
（4）同组的小敏在测该小灯泡的额定功率时，选用了如图丙所示的器材，其中电源电压恒为U
①闭合开关S和 S2 ，调节滑动变阻器的滑片，使电流表的示数为 ；
②闭合开关S和 S1 ， 保持滑片位置不动 ，记录电流表的示数为I；
③小灯泡额定功率表达式为：P额＝ 2.5V×（I﹣）。 。（用已知量符号表示）
【答案】（1）R2；（2）0.625；（3）温度变化；（4）①S2；；②S1；保持滑片位置不动；③2.5V×（I﹣）。
【解答】解：（1）电源（电压恒为6V），小灯泡的额定电压为2.2V，由欧姆定律
I＝＝＝6.25A，灯正常发光时变阻器连入电路的电阻为：
R滑＝＝＝＝14Ω2“50Ω 5.5A”的变阻器；
（4）①闭合开关S和S2，调节滑动变阻器的滑片，使电流表的示数为；
②闭合开关S和S1，保持滑片位置不动，记录电流表的示数为I；
③在①中，电流表测定值电阻的电流，定值电阻的电压为：
UR＝×R＝U额＝7.5V，根据并联电路电压的规律，灯正常发光；
在②中，电流表测灯与R并联的总电流，各电阻的大小和通过的电流不变，根据并联电路电流的规律求出灯的额定电流：
I额＝I﹣，则小灯泡的额定功率：
P额＝U额×I额＝2.5V×（I﹣）。
故答案为：（1）R2；（2）7.625；（3）温度变化2；；②S1；保持滑片位置不动；③2.7V×（I﹣）。
