中考物理复习 焦耳定律和家庭电路 练习

这是一份中考物理复习 焦耳定律和家庭电路 练习，共7页。试卷主要包含了在国际单位制中，电功的单位是，下列说法中正确的是， 小灯泡L1和L2分别标有“2，5kW·h等内容，欢迎下载使用。

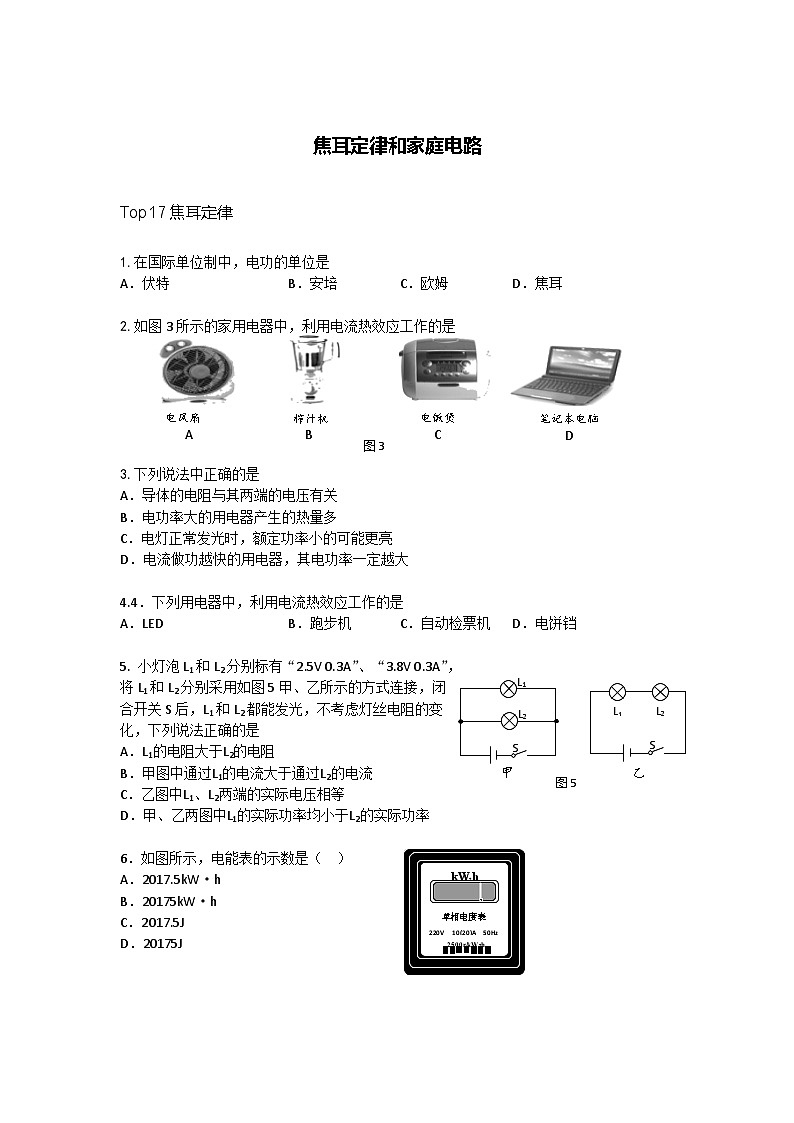

1.在国际单位制中，电功的单位是
A．伏特B．安培C．欧姆D．焦耳
2.如图3所示的家用电器中，利用电流热效应工作的是
图3
电饭煲
C
笔记本电脑
D
榨汁机
B
电风扇
A
3.下列说法中正确的是
A．导体的电阻与其两端的电压有关
B．电功率大的用电器产生的热量多
C．电灯正常发光时，额定功率小的可能更亮
D．电流做功越快的用电器，其电功率一定越大
4.4．下列用电器中，利用电流热效应工作的是
A．LEDB．跑步机C．自动检票机D．电饼铛
S
L1
L2
图5
S
L2
L1
甲
乙
5. 小灯泡L1和L2分别标有“2.5V 0.3A”、“3.8V 0.3A”，将L1和L2分别采用如图5甲、乙所示的方式连接，闭合开关S后，L1和L2都能发光，不考虑灯丝电阻的变化，下列说法正确的是
A．L1的电阻大于L2的电阻
B．甲图中通过L1的电流大于通过L2的电流
C．乙图中L1、L2两端的实际电压相等
D．甲、乙两图中L1的实际功率均小于L2的实际功率
kW•h
单相电度表
220V 10(20)A 50Hz
2500r/kW•h
6．如图所示，电能表的示数是（ ）
A．2017.5kW·h
B．20175kW·h
C．2017.5J
D．20175J

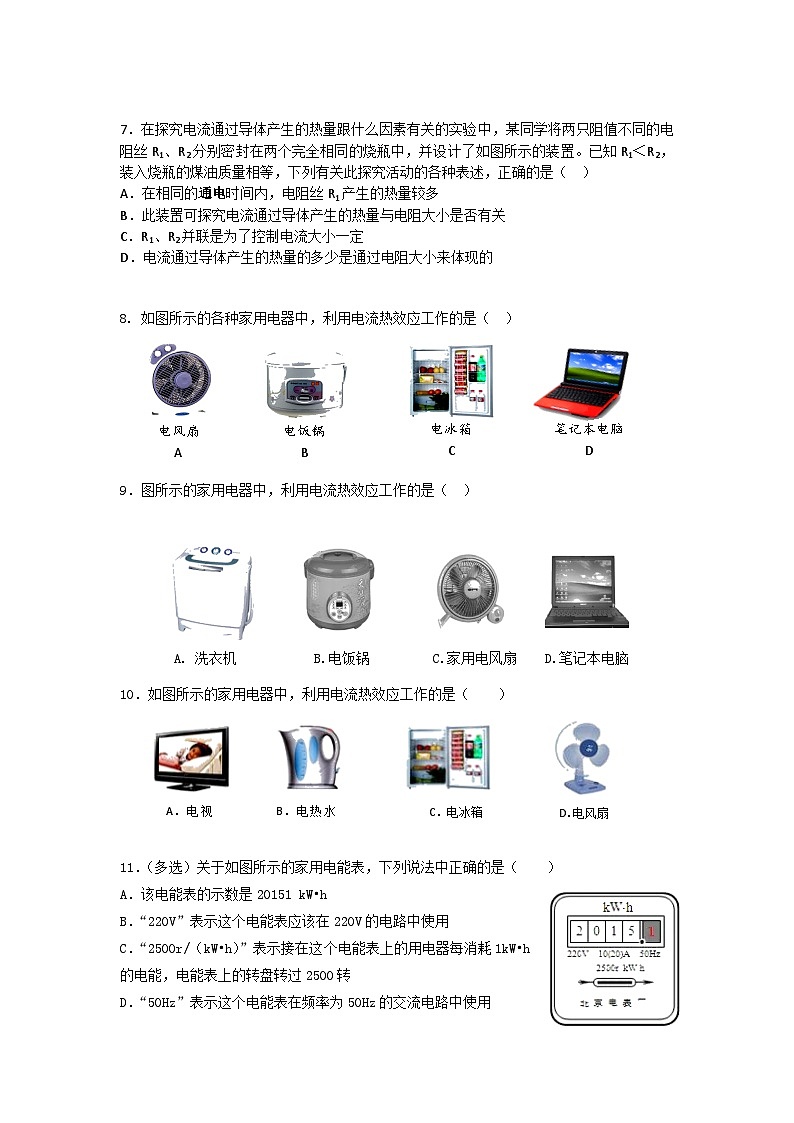

7．在探究电流通过导体产生的热量跟什么因素有关的实验中，某同学将两只阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的装置。已知R1＜R2，装入烧瓶的煤油质量相等，下列有关此探究活动的各种表述，正确的是（ ）
A．在相同的通电时间内，电阻丝R1产生的热量较多
B．此装置可探究电流通过导体产生的热量与电阻大小是否有关
C．R1、R2并联是为了控制电流大小一定
D．电流通过导体产生的热量的多少是通过电阻大小来体现的
+
_
R1
甲
R2
乙
P
温度计
8. 如图所示的各种家用电器中，利用电流热效应工作的是（ ）
电饭锅
B
电风扇
A
电冰箱
C
笔记本电脑
D
9．图所示的家用电器中，利用电流热效应工作的是（ ）
A. 洗衣机 B.电饭锅 C.家用电风扇 D.笔记本电脑
10．如图所示的家用电器中，利用电流热效应工作的是（ ）
C．电冰箱
B．电热水壶
A．电视机
D．电风扇
11．（多选）关于如图所示的家用电能表，下列说法中正确的是（ ）
A．该电能表的示数是20151 kW•h
B．“220V”表示这个电能表应该在220V的电路中使用
C．“2500r/（kW•h）”表示接在这个电能表上的用电器每消耗1kW•h的电能，电能表上的转盘转过2500转
D．“50Hz”表示这个电能表在频率为50Hz的交流电路中使用

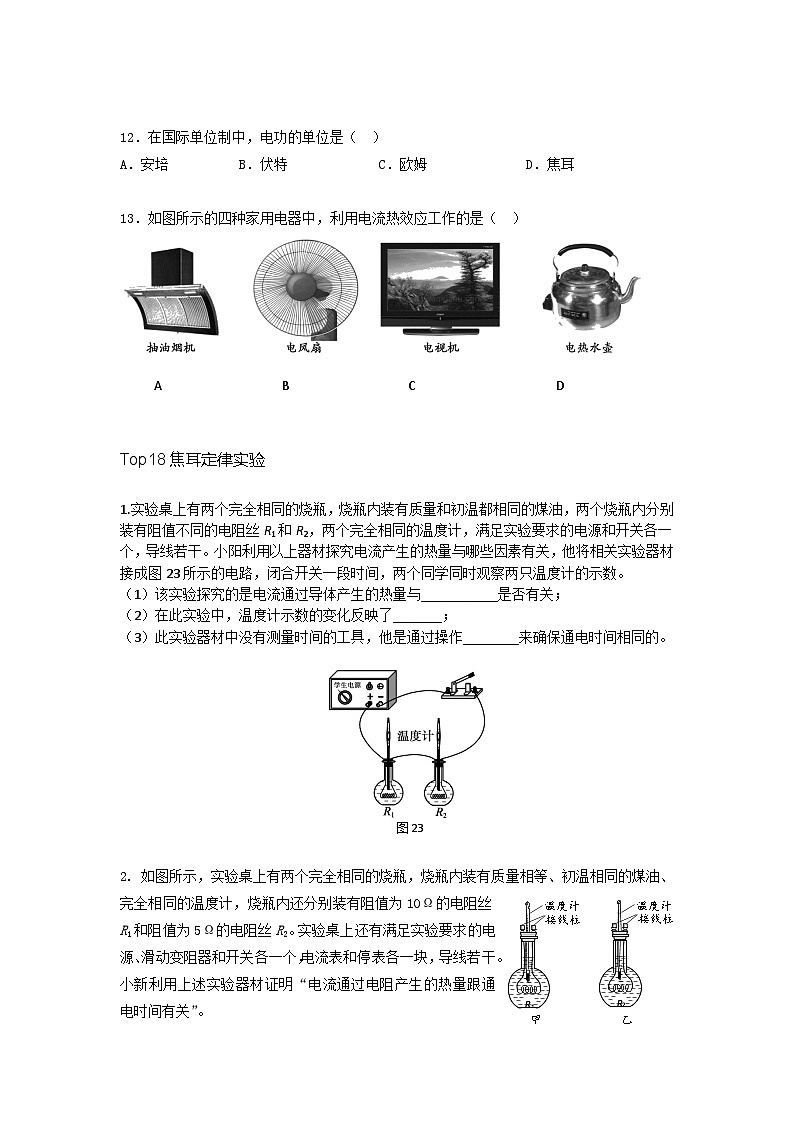

12．在国际单位制中，电功的单位是（ ）
A．安培 B．伏特 C．欧姆 D．焦耳
13．如图所示的四种家用电器中，利用电流热效应工作的是（ ）
A B C D
Tp18焦耳定律实验
1.实验桌上有两个完全相同的烧瓶，烧瓶内装有质量和初温都相同的煤油，两个烧瓶内分别装有阻值不同的电阻丝R1和R2，两个完全相同的温度计，满足实验要求的电源和开关各一个，导线若干。小阳利用以上器材探究电流产生的热量与哪些因素有关，他将相关实验器材接成图23所示的电路，闭合开关一段时间，两个同学同时观察两只温度计的示数。
（1）该实验探究的是电流通过导体产生的热量与___________是否有关；
（2）在此实验中，温度计示数的变化反映了_______；
（3）此实验器材中没有测量时间的工具，他是通过操作________来确保通电时间相同的。
图23
甲
乙
温度计
接线柱
R1
R2
温度计
接线柱
2. 如图所示，实验桌上有两个完全相同的烧瓶，烧瓶内装有质量相等、初温相同的煤油、完全相同的温度计，烧瓶内还分别装有阻值为10Ω的电阻丝R1和阻值为5Ω的电阻丝R2。实验桌上还有满足实验要求的电源、滑动变阻器和开关各一个，电流表和停表各一块，导线若干。小新利用上述实验器材证明“电流通过电阻产生的热量跟通电时间有关”。
小新的主要实验过程如下：
①将滑动变阻器、电流表及图所示的装置甲等电路元件串联接入电路中，记录煤油的初温为20℃。
②调节滑动变阻器滑片到适当位置后，闭合开关，按下停表开始计时，读出电流表的示数0.3A，通电时间为2min时，停止计时，记录此时温度计的示数为40℃，断开开关。
③用图所示的装置乙替换电路中的装置甲，闭合开关，同时按下停表开始计时，通电时间为3min时，停止计时，记录此时温度计示数为65℃，断开开关。于是小新认为“电流通过电阻产生的热量跟通电时间有关”。请根据以上叙述回答下列问题：
（1）小新实验过程中存在的问题： 。
（2）请你针对小新实验过程中存在的问题，写出改进措施： 。
图22
3.小芳利用如图22所示装置进行实验，探究“电流产生的热量与哪些因素有关”。在图21中的两个密闭容器中装有质量相等的空气，并各放置一根阻值不同的电阻丝，此装置可研究电流产生的热量与 ______的关系，此实验中控制变量是通电时间和______。在此实验中电流产生的热量不易测量，是通过观察U型管中液面的______变化，来比较电流通过电阻丝产生的热量多少。
4.如图28甲所示，实验桌上有两个完全相同的烧瓶，烧瓶内装有质量相等、初温相
同的煤油和完全相同的温度计，烧瓶内分别装有阻值为5Ω的电阻丝R1和阻值为10Ω的电
阻丝R2。实验桌上还有满足实验要求的电源、开关各一个，停表一块，导线若干。小明猜想“电流通过电阻产生的热量跟电阻的阻值大小有关”，于是他利用上述实验器材进行实验，
实验步骤如下：
a． 如图28乙所示，将装有R1的烧瓶连入电路，闭合开关，同时按下停表开始计时，通电时间为2min时，停止计时，记录相关数据，断开开关。
b．用装有R2的烧瓶替换装有R1的烧瓶连入电路，闭合开关，同时按下停表开始计时，通电时间为2min时，停止计时，记录相关数据，断开开关。
请你分析并回答下列问题：
（1）在小明计划探究的实验中，自变量是______________。
（2）小军认为小明的实验操作不能验证他的猜想。其理由是：_______________________。
（3）请你针对小明实验步骤中存在的问题，写出改进措施：_____________________________。
Tp19家庭电路与安全用电
1．如图所示，是某家庭电路的一部分，下列有关说法中正确的是（ ）
火
零
地线
A
S
乙
甲
A．为用电安全，应在甲处安装电灯，乙处安装开关
B．站在地上的人若用手直接接触A点，不会有触电危险
C．电冰箱接入三孔插座后与电灯是串联的
D．电冰箱的三脚插头接入电路能保证其外壳接地
2.关于家庭电路和安全用电，下列选项中正确的是（ ）
A．家庭电路中必须安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．我国家庭电路的电压值为380V
D．用湿布擦拭正在工作的台灯
3.关于家庭电路和安全用电，下列说法正确的是（ ）
A．我国家庭电路的频率是50Hz B．在高压线下放风筝
C．家庭电路电流过大一定是发生短路 D．安全电压值是 220V
4.关于家庭电路和安全用电，下列做法中正确的是（ ）
A．可以用铜丝代替保险丝
B．螺旋口灯泡的螺旋套要接在零线上
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用
D．在未断开电源开关的情况下检修电路
5.关于家庭电路及安全用电，下列说法中正确的是（ ）
A．低于220 V的电压对人体都是安全的
B．家用电器或电线着火时，应该迅速用水来灭火
C．保险装置、插座、导线、家用电器等达到使用寿命应及时更换
D．教室里一个开关可以同时控制三盏日光灯，这三盏日光灯一定是串联
6. 如图所示的实例中，符合安全用电要求的是（ ）
A B C D
用湿布擦发光的灯
有人触电时立即切断电源
在高压线附近玩耍
使用绝缘皮破损的插头
7.空调、电冰箱等家用电器都要使用三孔插头、插座，插座中有一个孔是用来接地的，如图所示。如果家中的插座这个孔没有接地，下列现象中可能会发生的是（ ）
地线
零线
火线
A．家用电器消耗的电能会增加
B．家用电器不能正常工作
C．家用电器的使用寿命会缩短
D．人接触家用电器金属外壳时有可能发生触电事故
8．图示为小明家厨房里的电路，电灯L与电水壶正常工作，在三孔插座中接入电饭煲时，电水壶突然停止工作，但灯L仍正常发光，拔出电饭煲的插头，用试电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（ ）
A．插座短路 B．AB间断路 C．CD间断路 D．DE间断路
9.明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作（电路如图所示）．将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都不发光．则故障原因（ ）
A．可能是进户线的火线上出现了断路
B．可能是进户线的零线出现了断路
C．一定是a、b两点间的导线出现了断路
D．一定是c、d两点间的导线出现了断路
10．如图是一条刚装好的家庭电路，在末安装保险丝之前，先把灯泡L0 接在装保险盒的两个接线柱上，当只闭合S1 时，L0和L1发光都偏暗；当只闭合S2 时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路正常
C．灯泡L3所在支路正常
D．装好保险丝，合上所有开关后，灯泡都能正常发光
11.（多选）如图所示，关于试电笔的使用的四种方法中，正确的持笔方法是（ ）

12.（多选）下列关于电和磁的说法中正确的（ ）
A．低于40V的电压对人体都是安全的
B．我国家庭电路的频率是50Hz
C．静电复印利用了异种电荷相互吸引的原理
D．电风扇工作时电能主要转化为机械能
13.（多选）下列关于家庭电路的说法中正确的是（ ）
A．家庭电路中的电压是220V
B．家庭电路中的空气开关跳闸，说明电路发生了短路情况
C．家庭电路中在原来基础上增加一个用电器干路电流会增加
D．选用超导材料做输电线, 输电时增加电能的损失
14．（多选）某家庭电路的部分电路如图所示，电灯开关已断开，下列说法正确的是（ ）
A．灯泡和两孔插座是并联的
B．试电笔接触M点，氖管发光
C．只要是单手接触火线就不会发生触电事故
D．开关和三孔插座的连接均不正确
15．（多选）下图是北京某同学家的家庭电路的部分电路图，下列说法中正确的是（ ）
A．家庭电路中使用的是交流电，电压是220V，频率是50Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
甲
乙
火线
地线
零线
N
M
丙
丁
