2024甘肃中考物理二轮专题复习 微专题 家庭电路与安全用电 （课件）

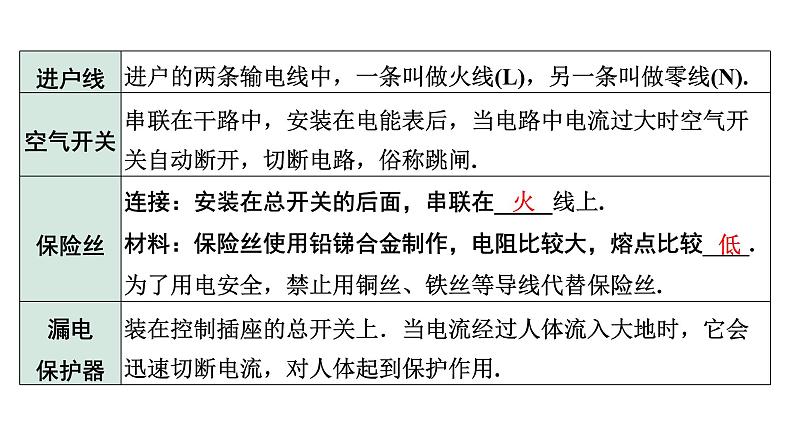

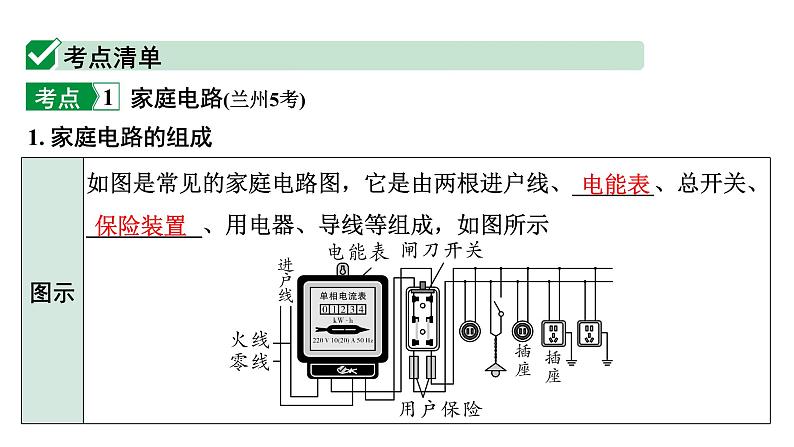

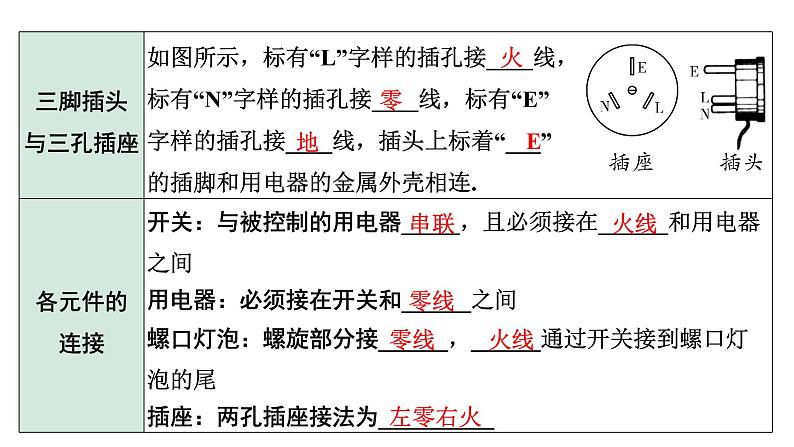

这是一份2024甘肃中考物理二轮专题复习 微专题 家庭电路与安全用电 （课件），共22页。PPT课件主要包含了考点清单，家庭电路兰州5考，家庭电路的组成，电能表，保险装置，左零右火，总功率，安全用电兰州6考等内容，欢迎下载使用。
1. 关于家庭电路与安全用电，下列说法正确的是(　　)A. 用户保险不仅可以接在总开关后面，也可以接在总开关前面B. 当电路中电流过大时，空气开关可以自动切断电路，起到保护作用C. 可以把用电器的三脚插头改为两脚插头插在两孔插座上使用D. 开关必须接在零线和用电器之间

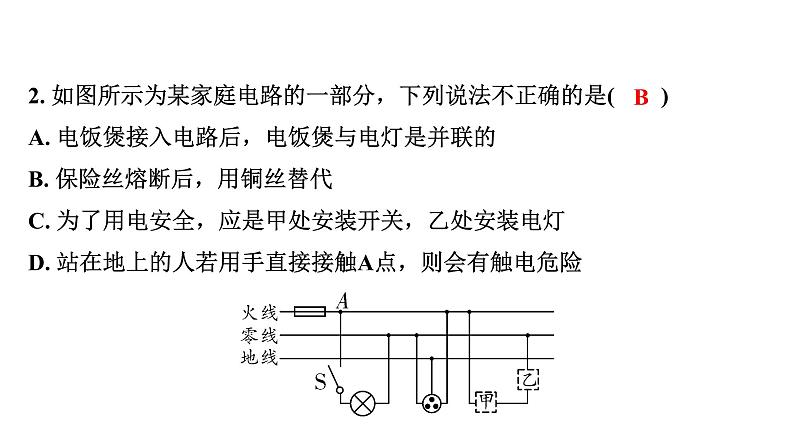

2. 如图所示为某家庭电路的一部分，下列说法不正确的是(　　)A. 电饭煲接入电路后，电饭煲与电灯是并联的B. 保险丝熔断后，用铜丝替代C. 为了用电安全，应是甲处安装开关，乙处安装电灯D. 站在地上的人若用手直接接触A点，则会有触电危险
2. 试电笔(兰州4考)
3. 如果电路出现故障，电工师傅一般会用试电笔进行检查，如图所示是几种试电笔的使用方法，其中正确的是________．
家庭电路中电流过大的原因(兰州2023.12A、2022.14A；省卷2023.8第2空)　　
安全用电(兰州仅2023年未考)
4. 下列做法属于安全用电原则的是(　　)A. 发现家用电器或电线失火时，应立即泼水救火B. 使用试电笔时，手不能接触笔上任何金属体C. 在户外遇到雷雨的时候，不能到大树下避雨D. 天气晴朗时可在电线上晾晒衣服
1. (2020兰州10题3分)我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障．但使用不当也会给我们带来危害，下列说法符合安全用电原则的是(　　)A. 低于220 V的电压对人体是安全的B. 家庭电路中，各用电器都是串联的C. 控制用电器的开关应该接在该用电器与零线之间D. 外壳为金属的用电器，用三线插头接地是为防止漏电而采取的安全措施
2. (2022兰州16题3分)关于家庭电路和安全用电，下列说法不正确的是(　　)A. 使用测电笔时，手不能接触笔尾的金属体B. 更换灯泡时，应先断开开关C. 空气开关跳闸，可能是电路中出现了短路D. 卫生间应该安装有防水盖的插座和开关
3. (2023兰州8题2分)关于安全用电，下列说法中正确的是(　　)A. 用湿抹布擦正在发光的灯泡B. 发现有人触电时立即用手把触电者拉离电源C. 洗衣机的金属外壳必须接地D. 家庭电路中的用电器都是串联的(2022兰州.14C)
4. (甘肃真题组合题)有关家庭电路，下列说法中正确的是(　　)A. 拔用电器插头时，用力扯插头的电线(2023兰州.9A)B. 长时间不看电视时，不切断电源，用遥控器关闭电视(2023兰州.9B)C. 发现电线绝缘层破损后，用绝缘胶布裹扎(2023兰州.9D)D. 电能表测量的是家用电器的总功率(2022兰州.14D)
家庭电路作图(兰州2021.17第3空、2022.27；省卷2020.17、2022.17)
5. (2021兰州17题第3空1分)将灯泡正确连接到家庭电路中，则连接火线的应该是_____(选填“A”或“B”)点．
6. (2022省卷17题4分)请将两个标有“220 V　40 W”的灯L1、L2连接在家庭电路的电路图中，要求开关S控制两盏灯，S闭合后两盏灯都能正常发光．
7. (2022兰州27题4分)一间教室要安装2盏“220 V 40 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光．请按以上要求将图中元件用笔画线代替导线连接起来．
8. (2023省卷14题4分)请用笔画线代替导线，将图中元件接入家庭电路，要求：①开关控制电灯后接入；②三孔插座单独接入．
家庭电路故障分析(兰州4考；省卷2021.5)
9. (2021省卷5题3分)小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是(　　)A. 书房插座 B. 台灯插头 C. 台灯灯座 D. 台灯开关10. (2023兰州13题3分)傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是(　　)A. 小明卧室的照明电路发生了断路 B. 小明卧室的灯泡发生了短路C. 他家工作电器的总功率过大 D. 可能是进户线断了
