安全用电原则(黔西南州2022.9三空，黔东南州3考，贵阳2022.9)　
1. (2021黔东南州3题3分)如图所示的四种情况中，符合安全用电原则的是(　　)

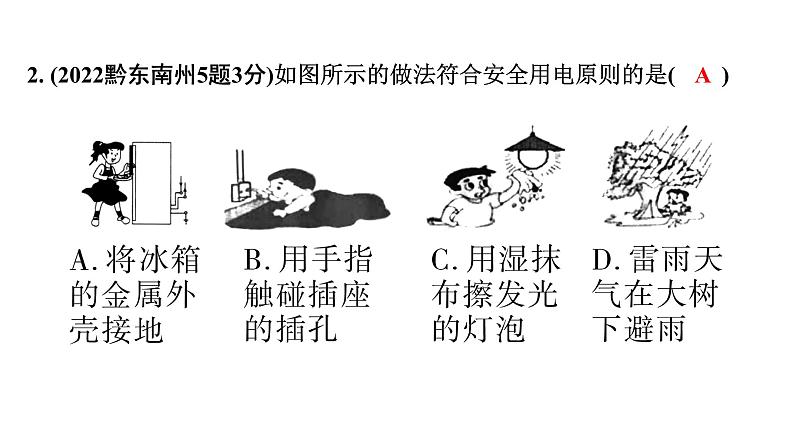

2. (2022黔东南州5题3分)如图所示的做法符合安全用电原则的是(　　)
家庭电路的连接及故障分析(黔西南州3考，黔东南州2022.9二空)

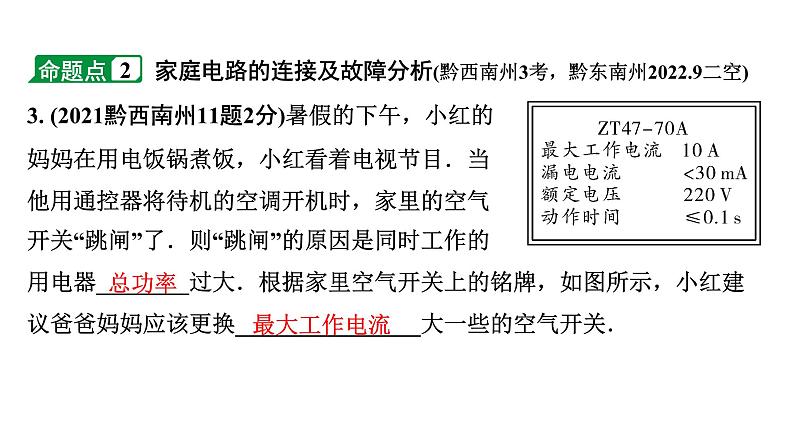

3. (2021黔西南州11题2分)暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目．当他用通控器将待机的空调开机时，家里的空气开关“跳闸”了．则“跳闸”的原因是同时工作的用电器________过大．根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换________________大一些的空气开关．

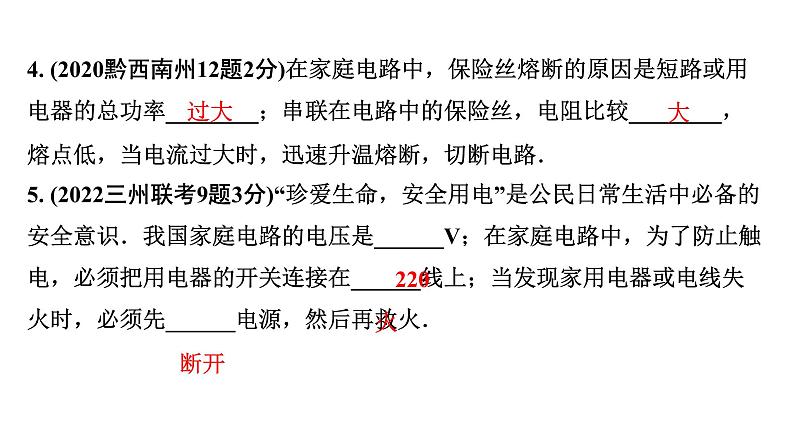

4. (2020黔西南州12题2分)在家庭电路中，保险丝熔断的原因是短路或用电器的总功率________；串联在电路中的保险丝，电阻比较________，熔点低，当电流过大时，迅速升温熔断，切断电路．5. (2022三州联考9题3分)“珍爱生命，安全用电”是公民日常生活中必备的安全意识．我国家庭电路的电压是______V；在家庭电路中，为了防止触电，必须把用电器的开关连接在______线上；当发现家用电器或电线失火时，必须先______电源，然后再救火．
6. (2022毕节34题3分)如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题：(1)三脚插头中较长的脚E与空调的什么部位相连？(2)针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法．
答：插头较长的脚E应该与空调的金属外壳相连；
随手关灯、照明设备换成LED节能灯(合理即可)．

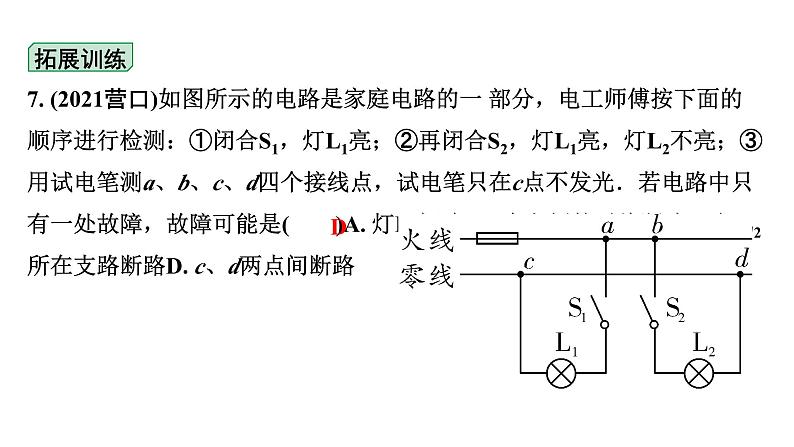

7. (2021营口)如图所示的电路是家庭电路的一 部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光．若电路中只有一处故障，故障可能是(　　)A. 灯L2短路B. c点左侧的零线断路C. 灯L2所在支路断路D. c、d两点间断路
家庭电路作图(黔西南州2023.19，黔东南州2023.16)
8. (2023黔西南州19题3分)如图所示，完成家庭电路的连接(要求：开关能控制螺口灯泡)．
一、家庭电路1、组成：由两根进户线、________、总开关、________、插座、用电器、导线等组成．我国家庭电路的电压是220 V.
2、连接方法(1)开关：与控制的用电器_______，且必须接在_______和用电器之间．(2)用电器：必须接在开关和________之间．(3)螺口灯泡：螺旋部分接________，________通过开关接到螺口灯泡的尾部．(4)插座①两孔插座：接法为__________．②三孔插座：接法为________________．
3、保险装置(1)保险丝①材料：保险丝是用__________制作的，电阻率比较大，熔点比较_____.注：为了用电安全，禁止用铜丝、铁丝等代替保险丝．②原理：当电流过大时，熔丝由于温度_______而熔化，切断电路，对用电器起到_______作用．(2)空气开关：当电路中____________时，空气开关自动断开，切断电路，俗称跳闸．4、火线和零线：进户的两条输电线中，一条叫做端线，俗称________，另一条叫做________．零线在入户之前已经和________相连．
6、三线插头和漏电保护器(1)三线插头：标有“L”字样的插头接_______，标有“N”字样的接_______，标有“E”字样的接______；插头上标着“E”的导线和用电器的__________相连．(2)漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断______，对人体起到保护作用．7、家庭电路中电流过大的原因(1)用电器的总功率过大(2)发生短路
