2024海南中考物理二轮复习专题专项训练 专题三 作图题 (含答案)

这是一份2024海南中考物理二轮复习专题专项训练 专题三 作图题 (含答案)，共12页。试卷主要包含了光学作图，力学作图，电学作图，磁学作图等内容，欢迎下载使用。

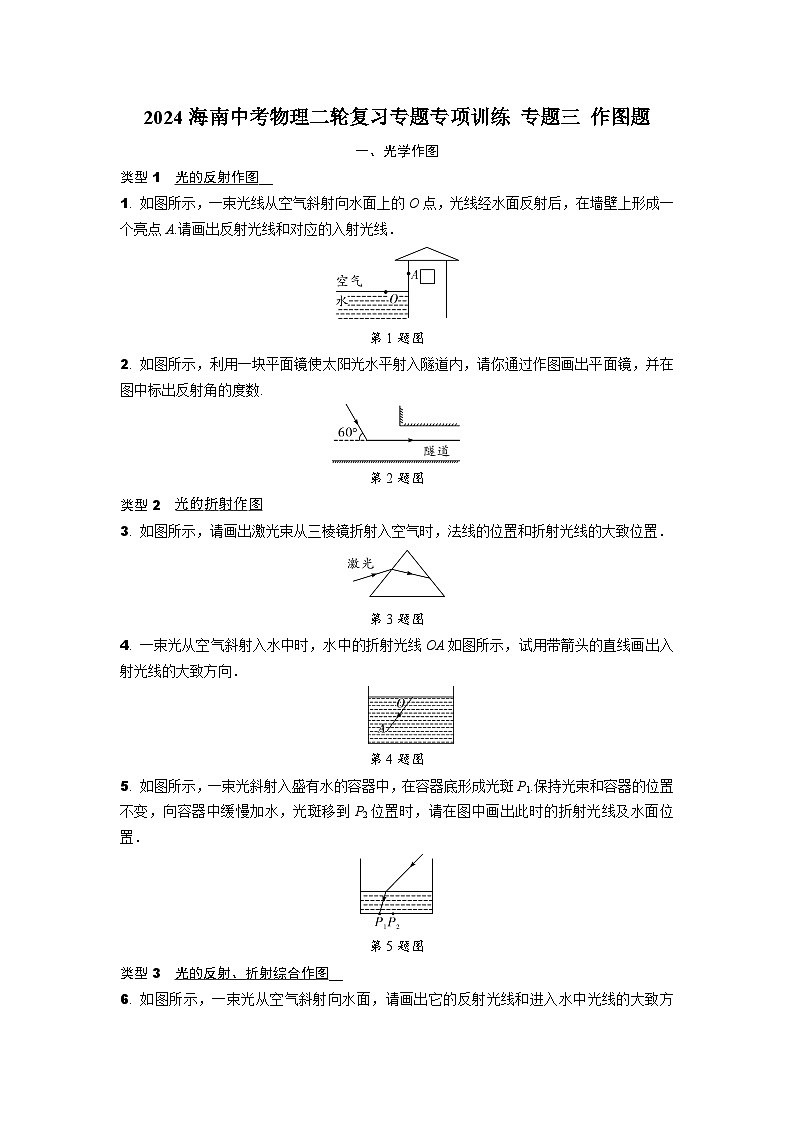

类型1 光的反射作图__
1. 如图所示，一束光线从空气斜射向水面上的O点，光线经水面反射后，在墙壁上形成一个亮点A.请画出反射光线和对应的入射光线．
第1题图
2. 如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数.
第2题图
类型2 eq \a\vs4\al(光的折射作图)
3. 如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置．
第3题图
4. 一束光从空气斜射入水中时，水中的折射光线OA如图所示，试用带箭头的直线画出入射光线的大致方向．

第4题图
5. 如图所示，一束光斜射入盛有水的容器中，在容器底形成光斑P1.保持光束和容器的位置不变，向容器中缓慢加水，光斑移到P2位置时，请在图中画出此时的折射光线及水面位置．
第5题图
类型3 光的反射、折射综合作图__

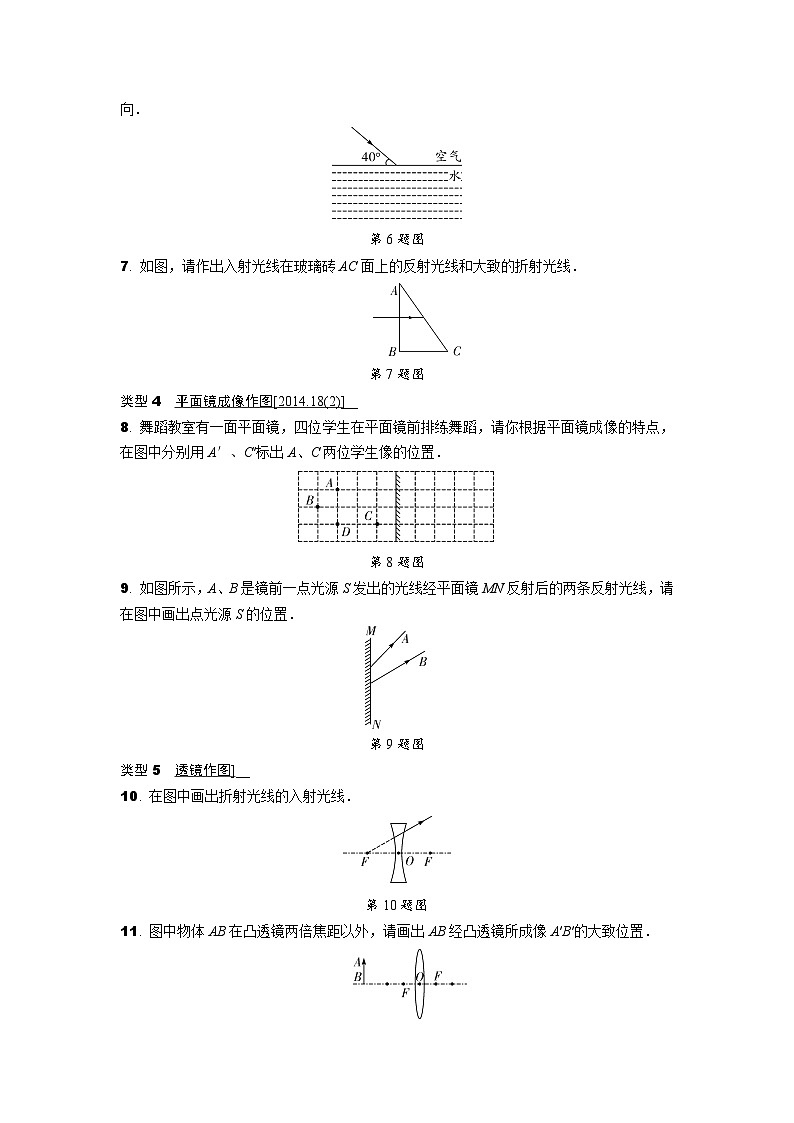

6. 如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向．
第6题图
7. 如图，请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线．

第7题图
类型4 平面镜成像作图[2014.18(2)]__
8. 舞蹈教室有一面平面镜，四位学生在平面镜前排练舞蹈，请你根据平面镜成像的特点，在图中分别用A′、C′标出A、C两位学生像的位置．
第8题图
9. 如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置．
第9题图
类型5 透镜作图]__
10. 在图中画出折射光线的入射光线．
第10题图
11. 图中物体AB在凸透镜两倍焦距以外，请画出AB经凸透镜所成像A′B′的大致位置．

第11题图

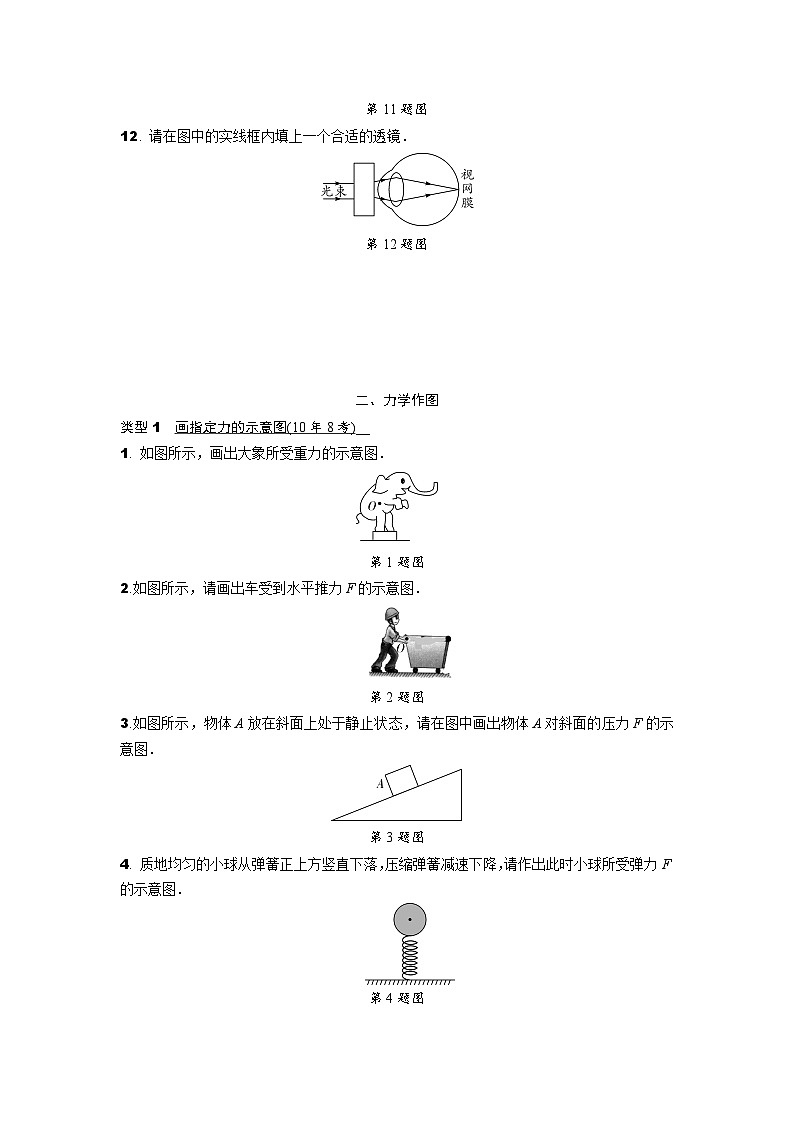

12. 请在图中的实线框内填上一个合适的透镜．
第12题图
二、力学作图
类型1 画指定力的示意图(10年8考)__
1. 如图所示，画出大象所受重力的示意图．
第1题图
2.如图所示，请画出车受到水平推力F的示意图．

第2题图
3.如图所示，物体A放在斜面上处于静止状态，请在图中画出物体A对斜面的压力F的示意图．
第3题图
4. 质地均匀的小球从弹簧正上方竖直下落，压缩弹簧减速下降，请作出此时小球所受弹力F的示意图．

第4题图
5.如图所示，若某同学在平直的公路上用力蹬自行车前进，请找出自行车前、后轮所受路面摩擦力的作用点．并画出前、后轮所受路面摩擦力的示意图．
第5题图
6. 如图为正在水中上浮的乒乓球，作出乒乓球受到的重力与浮力的示意图．

第6题图
类型2 受力分析作图__
7. 如图所示，磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力．
第7题图
8. 木块在水平向右的拉力F作用下做匀速直线运动，请在图中作出木块在水平方向的受力示意图．

第8题图
9. 请在图中画出小球的受力示意图(细线处于竖直方向)．
第9题图
10. 请补全图中由于惯性冲上粗糙斜面的物体受力的示意图．

第10题图
类型3 杠杆作图__
11. 在图中画出使用铡刀时动力F的力臂l.
第11题图
12. 如图所示，平衡杠杆AOB，O为支点，请作出物体M所受重力的示意图和动力F的力臂l.

第12题图
13. 如图所示，轻质杠杆平衡，请作出动力F1的力臂l1和杠杆所受阻力F2的示意图．
第13题图
14.如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图．

第14题图
类型4 滑轮组绕线作图__
15. 用滑轮组将放在水平地面上的重物G提起，在图中画出重物G所受重力的示意图和滑轮组最省力的绳子绕法．
第15题图
16. 向下拉绳将重物提升，画出图中滑轮组绕绳方法．

第16题图
三、电学作图
类型1 根据电路图连接实物图__
1. 已知电源电压为3 V，灯泡L1、L2分别标有“3 V 1 W”和“3 V 3 W”字样，请根据电路图用笔画线代替导线连接实物图．
第1题图
类型2 根据要求补连实物图(10年6考)__
2. 如图所示实物电路，请用笔画线代替导线按要求完成电路连接，要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉．
第2题图
3. 请按要求正确连接实物图．要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉．

第3题图
类型3 实物电路图纠错__
4. 为了测量某定值电阻的阻值，某同学连接了如图所示的电路，其中有一根导线接错，请你在这根导线上打“”，并补画出正确的那根导线．
第4题图
类型4 连接家庭电路__
5.小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装．
第5题图
6. 楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光(光线很暗时，光控开关闭合；有一定响度的声音时，声控开关闭合)．请根据以上要求，在虚线框内将图中的电路连接完整．

第6题图
四、磁学作图
类型1 简单磁现象作图__
1. 如图所示，小磁针在条形磁体作用下处于静止状态，标出条形磁体的N极和A点处的磁场方向．(用箭头表示)
第1题图
2. 如图为地磁场的示意图，请在括号内填上地磁场的磁极和小磁针右下端的磁极(选填“N”或“S”)．

第2题图
类型2 通电螺线管作图__
3. 请在图中标出通电螺线管外部磁感线的方向及小磁针的N极．
第3题图
4. 如图所示，按小磁针的指向标出螺线管的“N”、“S”极和电源的“＋”、“－”极．

第4题图

参考答案
一、光学作图
1. 如答图所示 2. 如答图所示

第1题答图 第2题答图
3. 如答图所示 4. 如答图所示

第3题答图 第4题答图
5. 如答图所示 6. 如答图所示

第5题答图 第6题答图
7. 如答图所示 8. 如答图所示

第7题答图 第8题答图
9. 如答图所示 10. 如答图所示

第9题答图 第10题答图
11. 如答图所示 12. 如答图所示

第11题答图 第12题答图
二、力学作图
1. 如答图所示 2. 如答图所示

第1题答图 第2题答图
3. 如答图所示 4. 如答图所示

第3题答图 第4题答图
5. 如答图所示 6. 如答图所示

第5题答图 第6题答图
7. 如答图所示 8. 如答图所示

第7题答图 第8题答图
9. 如答图所示 10. 如答图所示

第9题答图 第10题答图
11. 如答图所示
或
第11题答图
12. 如答图所示 13. 如答图所示

第12题答图 第13题答图
14. 如答图所示
第14题答图
15. 如答图所示 16. 如答图所示

第15题答图 第16题答图
三、电学作图
1. 如答图所示 2. 如答图所示

第1题答图 第2题答图
3. 如答图所示 4. 如答图所示

第3题答图 第4题答图
5. 如答图所示
或
第5题答图
6. 如答图所示
第6题答图
四、磁学作图
1. 如答图所示 2. 如答图所示

第1题答图 第2题答图
3. 如答图所示 4. 如答图所示

第3题答图 第4题答图
