2024河北物理中考备考重难专题：探究凸透镜成像规律 （课件）

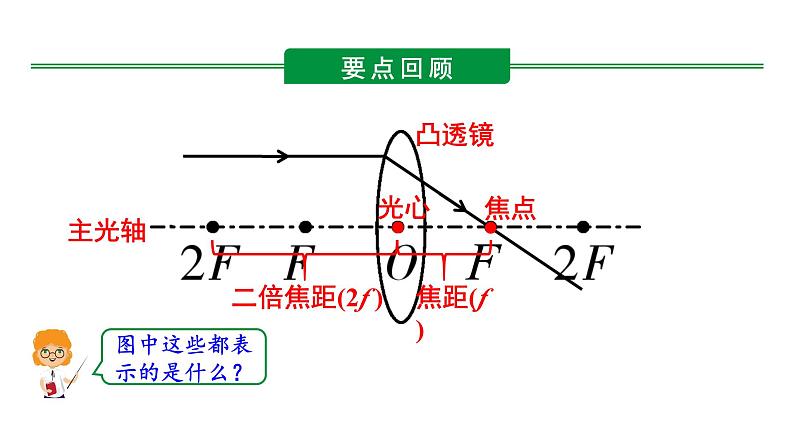

这是一份2024河北物理中考备考重难专题：探究凸透镜成像规律 （课件），共20页。PPT课件主要包含了课件说明，探究凸透镜成像规律，典例精讲，实战演练，要点回顾，二倍焦距2f，主光轴，焦距f，凸透镜等内容，欢迎下载使用。

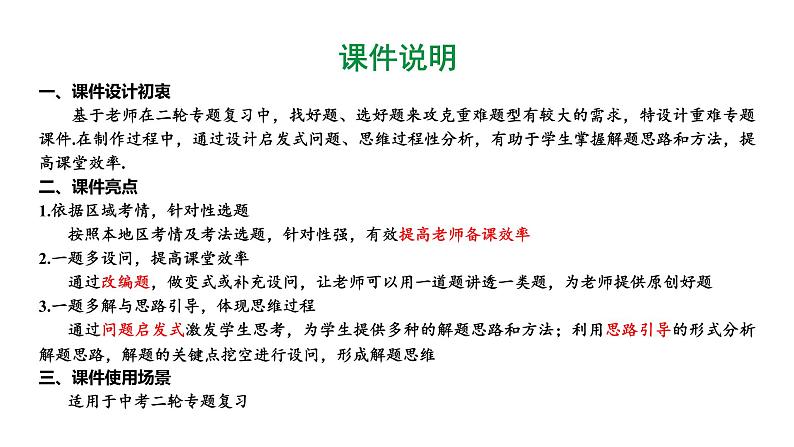

一、课件设计初衷 基于老师在二轮专题复习中，找好题、选好题来攻克重难题型有较大的需求，特设计重难专题课件.在制作过程中，通过设计启发式问题、思维过程性分析，有助于学生掌握解题思路和方法，提高课堂效率.二、课件亮点1.依据区域考情，针对性选题 按照本地区考情及考法选题，针对性强，有效提高老师备课效率2.一题多设问，提高课堂效率 通过改编题，做变式或补充设问，让老师可以用一道题讲透一类题，为老师提供原创好题3.一题多解与思路引导，体现思维过程 通过问题启发式激发学生思考，为学生提供多种的解题思路和方法；利用思路引导的形式分析解题思路，解题的关键点挖空进行设问，形成解题思维三、课件使用场景 适用于中考二轮专题复习

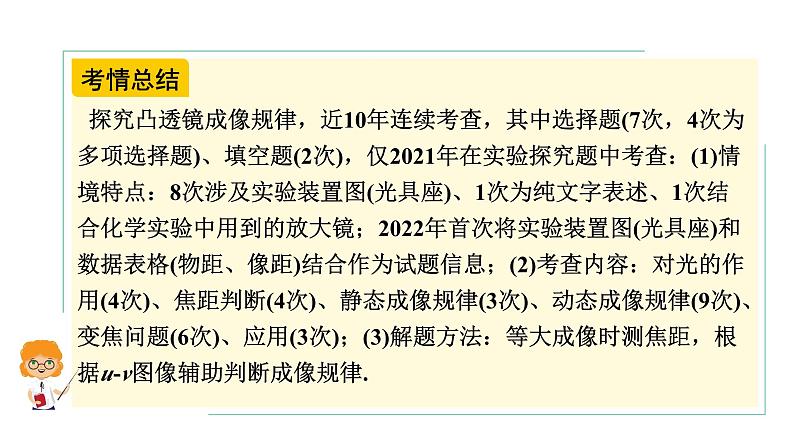

探究凸透镜成像规律，近10年连续考查，其中选择题(7次，4次为多项选择题)、填空题(2次)，仅2021年在实验探究题中考查：(1)情境特点：8次涉及实验装置图(光具座)、1次为纯文字表述、1次结合化学实验中用到的放大镜；2022年首次将实验装置图(光具座)和数据表格(物距、像距)结合作为试题信息；(2)考查内容：对光的作用(4次)、焦距判断(4次)、静态成像规律(3次)、动态成像规律(9次)、变焦问题(6次)、应用(3次)；(3)解题方法：等大成像时测焦距，根据u-v图像辅助判断成像规律.

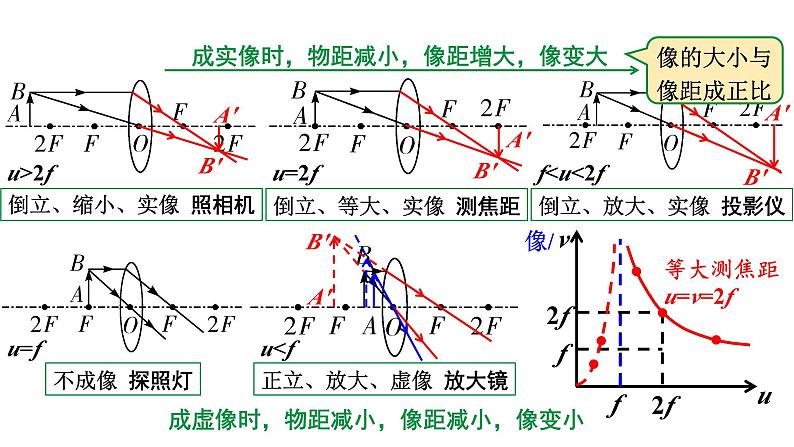

倒立、缩小、实像 照相机
倒立、等大、实像 测焦距
倒立、放大、实像 投影仪
正立、放大、虚像 放大镜
成实像时，物距减小，像距增大，像变大
成虚像时，物距减小，像距减小，像变小
等大测焦距u=v=2f

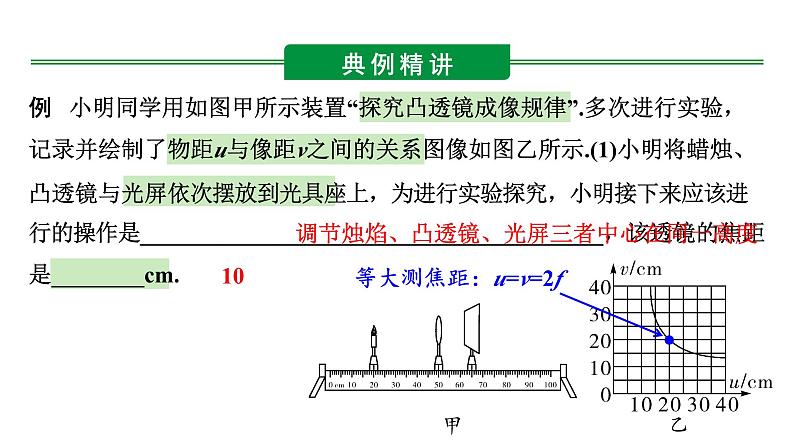

例 小明同学用如图甲所示装置“探究凸透镜成像规律”.多次进行实验，记录并绘制了物距u与像距v之间的关系图像如图乙所示.(1)小明将蜡烛、凸透镜与光屏依次摆放到光具座上，为进行实验探究，小明接下来应该进行的操作是________________________________________，该透镜的焦距是________cm.
调节烛焰、凸透镜、光屏三者中心在同一高度
等大测焦距：u=v=2f

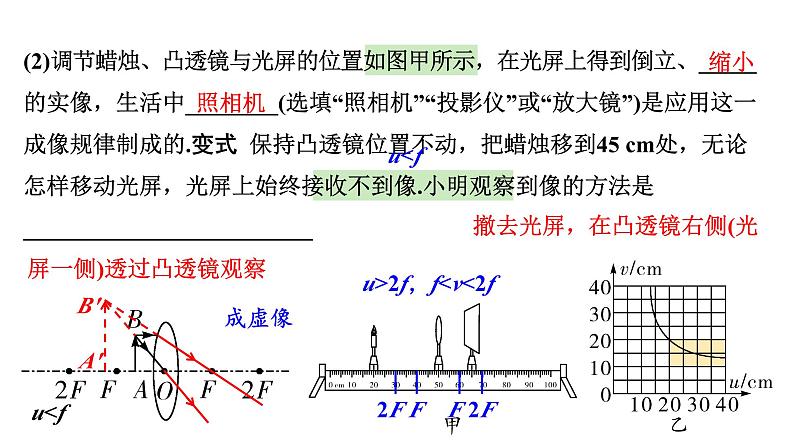

(2)调节蜡烛、凸透镜与光屏的位置如图甲所示，在光屏上得到倒立、_____的实像，生活中________(选填“照相机”“投影仪”或“放大镜”)是应用这一成像规律制成的.变式 保持凸透镜位置不动，把蜡烛移到45 cm处，无论怎样移动光屏，光屏上始终接收不到像.小明观察到像的方法是_______________________________________________.
撤去光屏，在凸透镜右侧(光
屏一侧)透过凸透镜观察
u>2f，f
