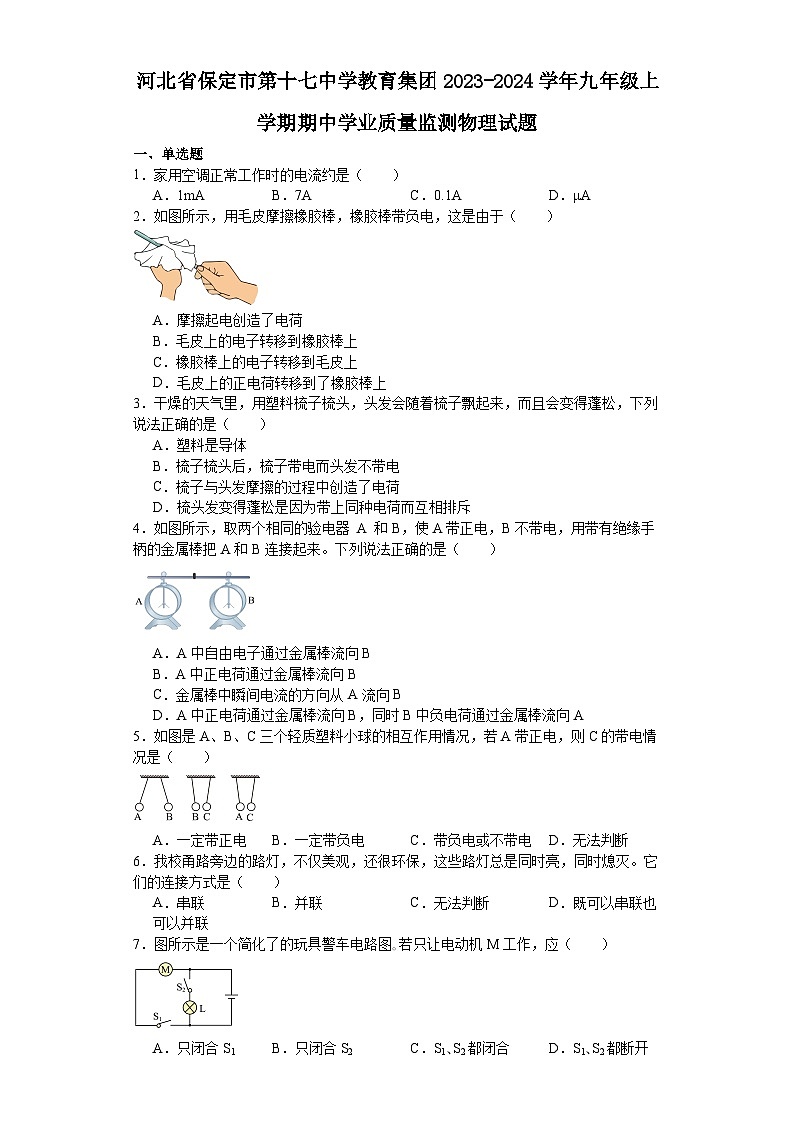

河北省保定市第十七中学教育集团2023-2024学年九年级上学期期中学业质量监测物理试题

这是一份河北省保定市第十七中学教育集团2023-2024学年九年级上学期期中学业质量监测物理试题，共11页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

1．家用空调正常工作时的电流约是（ ）
A．1mAB．7AC．0.1AD．μA
2．如图所示，用毛皮摩擦橡胶棒，橡胶棒带负电，这是由于（ ）
A．摩擦起电创造了电荷
B．毛皮上的电子转移到橡胶棒上
C．橡胶棒上的电子转移到毛皮上
D．毛皮上的正电荷转移到了橡胶棒上
3．干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（ ）
A．塑料是导体
B．梳子梳头后，梳子带电而头发不带电
C．梳子与头发摩擦的过程中创造了电荷
D．梳头发变得蓬松是因为带上同种电荷而互相排斥
4．如图所示，取两个相同的验电器 A 和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ）
A．A中自由电子通过金属棒流向B
B．A中正电荷通过金属棒流向B
C．金属棒中瞬间电流的方向从A流向B
D．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向A
5．如图是A、B、C三个轻质塑料小球的相互作用情况，若A带正电，则C的带电情况是（ ）
A．一定带正电B．一定带负电C．带负电或不带电D．无法判断
6．我校甬路旁边的路灯，不仅美观，还很环保，这些路灯总是同时亮，同时熄灭。它们的连接方式是（ ）
A．串联B．并联C．无法判断D．既可以串联也可以并联
7．图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）
A．只闭合S1B．只闭合S2C．S1､S2都闭合D．S1､S2都断开

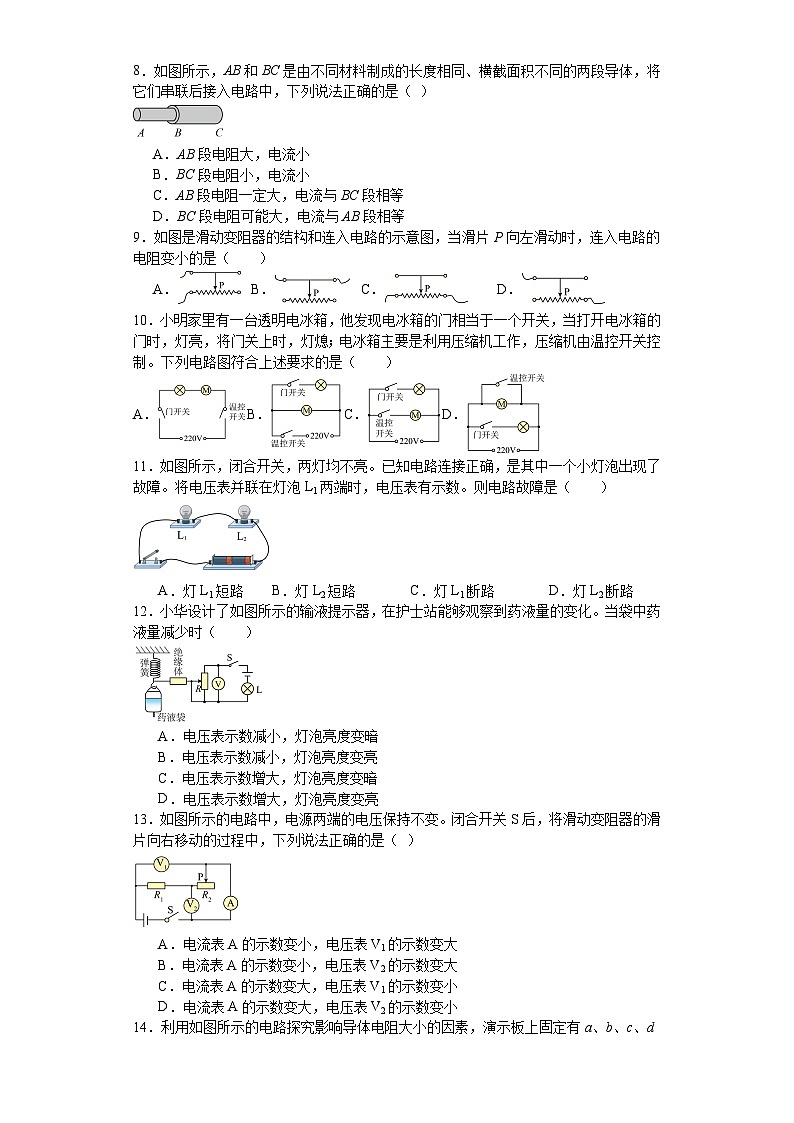

8．如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（ ）
A．AB段电阻大，电流小
B．BC段电阻小，电流小
C．AB段电阻一定大，电流与BC段相等
D．BC段电阻可能大，电流与AB段相等
9．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A． B． C． D．
10．小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（ ）
A．B．C．D．
11．如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
12．小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时（ ）
A．电压表示数减小，灯泡亮度变暗
B．电压表示数减小，灯泡亮度变亮
C．电压表示数增大，灯泡亮度变暗
D．电压表示数增大，灯泡亮度变亮
13．如图所示的电路中，电源两端的电压保持不变。闭合开关S后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是（ ）
A．电流表A的示数变小，电压表V1的示数变大
B．电流表A的示数变小，电压表V2的示数变大
C．电流表A的示数变大，电压表V1的示数变小
D．电流表A的示数变大，电压表V2的示数变小

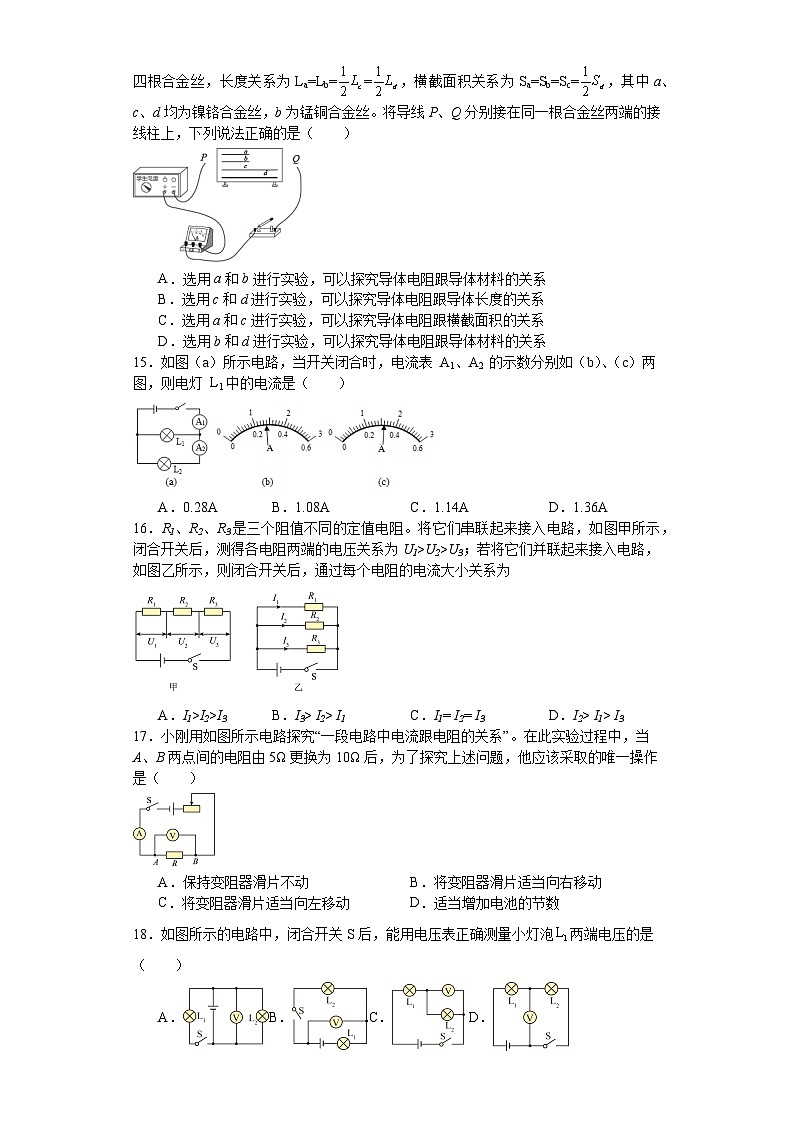

14．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
15．如图（a）所示电路，当开关闭合时，电流表 A1、A2 的示数分别如（b）、（c）两图，则电灯 L1中的电流是（ ）
A．0.28AB．1.08AC．1.14AD．1.36A
16．R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为
A．I1>I2>I3B．I3> I2> I1C．I1= I2= I3D．I2> I1> I3
17．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）

A．保持变阻器滑片不动B．将变阻器滑片适当向右移动
C．将变阻器滑片适当向左移动D．适当增加电池的节数
18．如图所示的电路中，闭合开关S后，能用电压表正确测量小灯泡两端电压的是（ ）
A．B．C．D．
19．在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U﹣I图像，分别如图甲、乙所示，则对于图像的分析，以下说法错误的是（ ）
A．由甲图可知，定值电阻的阻值为1Ω
B．由甲图可知，定值电阻不随导体两端的电压和导体中的电流改变而改变
C．由乙图可知，小灯泡的电阻跟灯丝的温度有关
D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻
二、多选题
20．下列常见的文具中，常温下属于绝缘体的是（ ）
A．铅笔笔芯B．塑料直尺C．橡皮D．人体
21．如图所示的电路中，开关闭合后，两个灯泡并联的是（ ）
A．B．C．D．
22．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0~15V。电压表的示数与滑动变阻器R2的关系如图乙所示。则下列结果正确的是（ ）
A．滑片向左调节，电压表示数变大，通过R1的电流变大
B．电源电压为20V
C． R1的阻值为10Ω
D．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4~30Ω
三、填空题
23．生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上 电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从 （选填“大地到油罐”或“油罐到大地”）
24．如图为手电筒结构图，一个基本的电路应由电源、 、开关和 组成。其中电源的作用是在电路中提供 ，开关的作用是 。
25．当电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为 Ω；若它两端电压变为0V，此时电阻为 Ω。
26．如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为 V； 若断开开关，电压表示数将 （选填 “变大”“变小”或“不变”）。

27．某灯泡正常工作了电压为3V，电阻为10Ω，现有一个4.5V电源，若将灯泡连入电路，使其正常发光，应 联一个 Ω的电阻，此时电路中的电流为 A。
28．如图是电阻A和B的I-U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是 A，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电源电压是 V。
29．如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω，要使R2、R3并联，且两端电压等于电源电压，应闭合开关 ，此时电流表的示数为I1，要使R1、R2串联，应断开开关 ，此时电流表的示数为I2，则I1︰I2＝ 。
四、作图题
30．在图中的Ο里填上适当的电表符号，填上后要求电路成为正确的串联电路。
31．请根据如图所示的实物图，画出对应的电路图。
五、实验题
32．在探究“并联电路电流规律”的实验中，如图甲是实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，灯泡就亮了，由此可知在连接电路时，他忘了 ；
(2)在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是： ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A。
(3)解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，得出了并联电路的电流规律。请你指出他们实验应改进方法是 ；
(4)实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数 （填“变大”“变小”或“不变”）。
33．在“探究电流与电阻的关系”实验中。
（1）如图甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不得交叉），要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大 ；
（2）连接电路时，开关必须 ，此实验中滑动变阻器除保护电路外还有什么作用： ，用到的科学方法是 ；
（3）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是 ；
（4）实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片P至适当位置。此时电流表示数如图乙所示，则电流表示数为 A，将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向 （选填“左”或“右”）端移动，使电压表示数为 V；
（5）拓展：电源电压为3V，定值电阻分别为5Ω，10Ω，25Ω，滑动变阻器规格“15Ω 1A”。为了使25Ω电阻器也能顺利完成实验，应控制R两端电压不低于 V。
34．用如图甲所示的电路测量定值电阻Rx的阻值，测量数据记录如下表：
（1）实验原理： ；
（2）连接电路，闭合开关前，应将滑动变阻器的滑片调到最 （选填“左”或“右”）侧。第2次测量时，电流表示数如图乙所示，为 A，对应的电阻值为 Ω；
（3）根据三次实验数据可得定值电阻Rx= Ω；（结果保留一位小数）
（4）实验时，闭合开关，发现电流表和电压表指针都不偏转。用一根导线在图甲中先后连接接线柱B与C、C与D时，电压表和电流表示数都为0，连接接线柱D与E时，电压表和电流表指针明显偏转，则电路的故障是 。
六、计算题
35．如图所示电路，其中，电源电压保持不变。闭合开关S1时，电流表A1和A2的示数分别为和。求：
(1)电源电压是多少？
(2)电阻的阻值是多少？
36．如图所示的电路中，电源电压为6V且保持不变；滑动变阻器R1的规格“20Ω；0.5A”， R2＝7.5Ω， R3＝15Ω，电压表V1接入电路的量程为0~3V，V2接入的量程为0~15V，电流表接入电路的量程为0~0.6A。
（1）闭合开关S和S1，移动滑动变阻器R1的滑片，使电流表的示数为0.3A，求此时R1接入电路的阻值是多少？
（2）闭合开关S和S1，将滑片从滑动变阻器R1的最左端移动到中点的过程中，求电流表的示数变化范围？
（3）闭合开关S和S2，在保证电路安全的前提下，滑动变阻器R1可接入的最大阻值和最小阻值是多少？
实验次数
1
2
3
电U/V
1.5
2.0
2.5
电流I/A
0.16
0.24
电阻R/Ω
9.4
10.4
参考答案：
1．B
2．B
3．D
4．C
5．C
6．B
7．A
8．D
9．A
10．C
11．C
12．B
13．B
14．A
15．B
16．B
17．B
18．A
19．D
20．BC
21．AB
22．AC
23． 正 大地到油罐
24． 用电器 导线 电能 控制电路的通断
25． 20 20
26． 1 变大
27． 串 5 0.3
28． 0.4 4.5
29． S1、S2 S1、S2 4︰1
30．如图所示。
31．如图所示。
32． （1）断开开关 （2）电流表正负接线柱接反了 0.24 （3）换用不同的灯泡测量多组数据 （4）变大
33． （1）如图所示. （2）断开 保持电阻两端的电压不变 控制变量法 （3）定值电阻R断路 （4）0.3 右 1.5 （5）1.875
34．（1） （2）左 0.2 10 （3）10.4 （4）滑动变阻器断路
35．解：(1)由图可知，两个电阻并联，电流表A1测量通过R1的电流，电流表A2测量通过R2的电流，电源电压
U=U1=I1R1=1.2A×5Ω=6V
(2)由并联电路电压的规律可知电阻两端的电压
U2=U=6V
电阻的阻值
=4Ω
36．解：（1）由可知，电路的总电阻
因串联电路中的总电阻等于各部分电阻之和，所以R1接入电路的阻值
R1＝R总－R3＝20Ω－15Ω＝5Ω
（2）当滑片在最左端时，电路电流
当滑片在中点时，电路电流
因此电流表的变化范围是：0.24A～0.4A。
（3）闭合开关S和S2，R1、R2串联，电压表V1测量R1两端电压，电压表V2测量R2两端电压，电流表测量电路电流；当R1接入电路的阻值最大时，电路中的电流最小，电压表V1的示数最大，电压表V1接入电路的量程为0～3V，即R1大两端的电压最大为：U1大＝3V，此时R2两端的电压为
U2＝U－U1大＝6V－3V＝3V
根据串联电路的电压规律和分压原理可知
即
解得：R1大＝7.5Ω；当R1接入电路阻值最小时，电路中的电流最大，已知电流表所选量程为0～0.6A，当R1接入电路的阻值最小时，电路中的电流最大分别为0.6A、0.5A，所以电路中允许的最大电流为I大＝0.5A，此时电路的总电阻为
R1接入电路的最小阻值为
R1小＝R总1－R2＝12Ω－7.5Ω＝4.5Ω
故滑动变阻器R1可接入的最大阻值和最小阻值分别为7.5Ω和4.5Ω。
