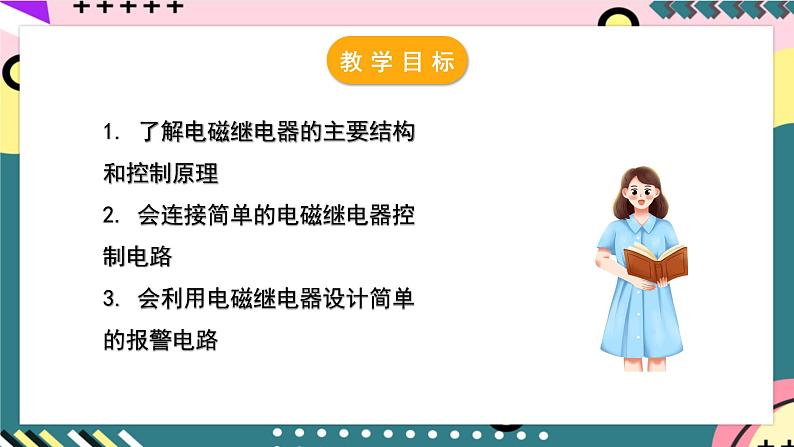

1. 了解电磁继电器的主要结构和控制原理2. 会连接简单的电磁继电器控制电路3. 会利用电磁继电器设计简单的报警电路
视频课程资源1： 电磁继电器与自动控制视频课程资源2： 电磁继电器
在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安、上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流？

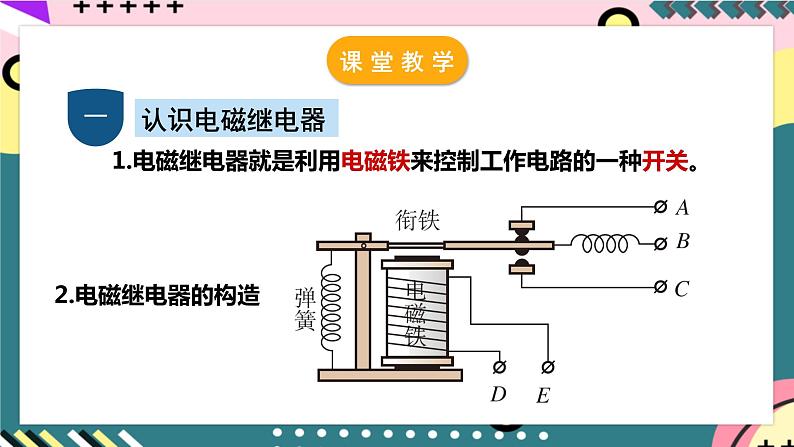

1.电磁继电器就是利用电磁铁来控制工作电路的一种开关。
电磁继电器的工作原理及应用

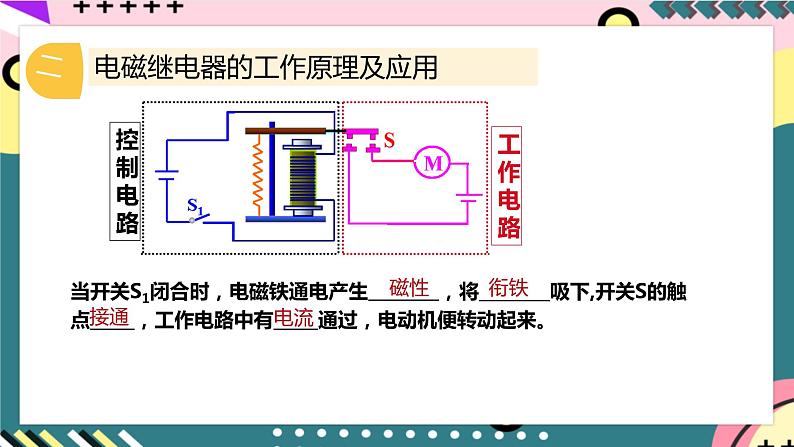

当开关S1闭合时，电磁铁通电产生 ，将________吸下,开关S的触点_____，工作电路中有_____通过，电动机便转动起来。
工作原理：水位没有到达金属块A时,电磁铁不通电无磁性,绿灯亮,显示水位正常。当水位到达金属块A时，电磁铁通电有磁性，将衔片吸下来，红灯亮,表示水位不正常。
1.电磁铁：在螺线管内部插入铁芯，可以做成电磁铁。2.电磁铁的特点(1)电磁铁的磁性有无可以由_____________来控制。(2)电磁铁的磁性强弱可以由_____________来控制。(3)电磁铁的极性可以由_________________来控制。3.应用：电磁起重机和电磁继电器。

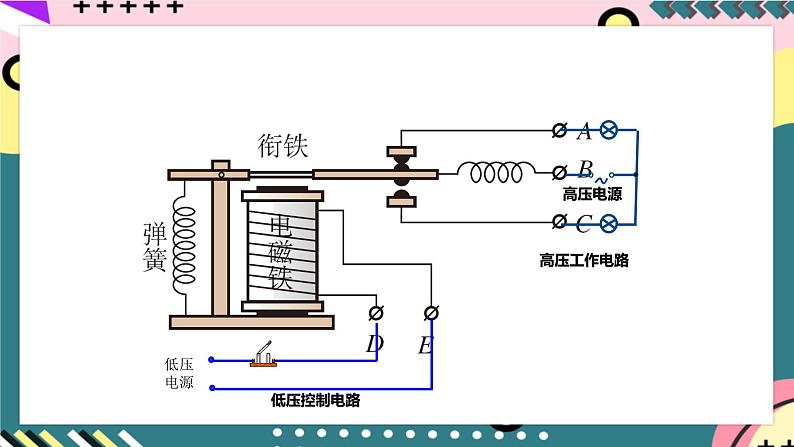

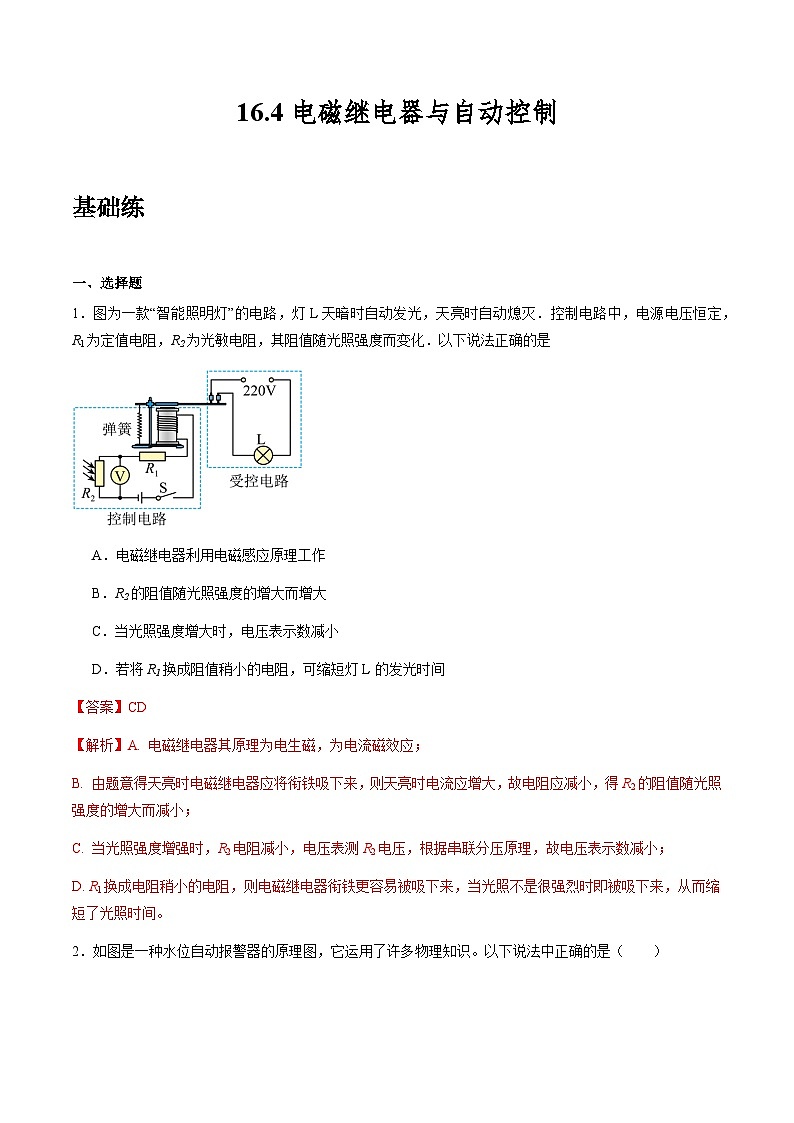

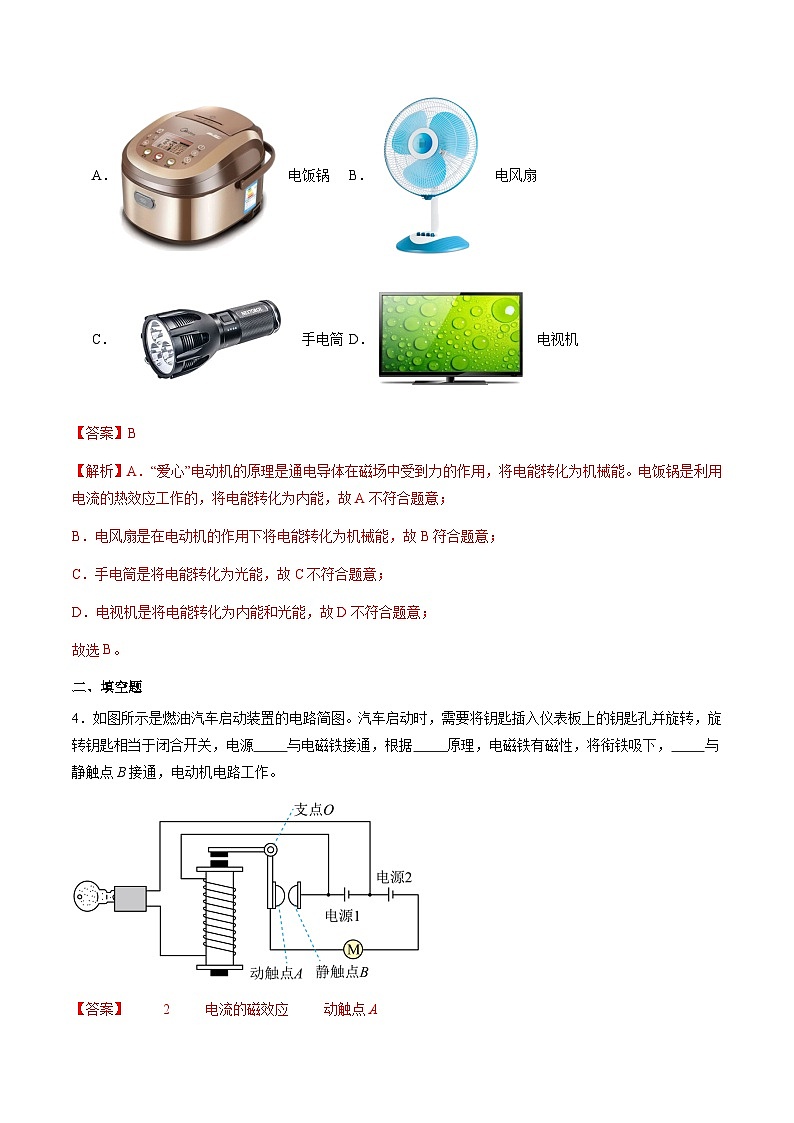

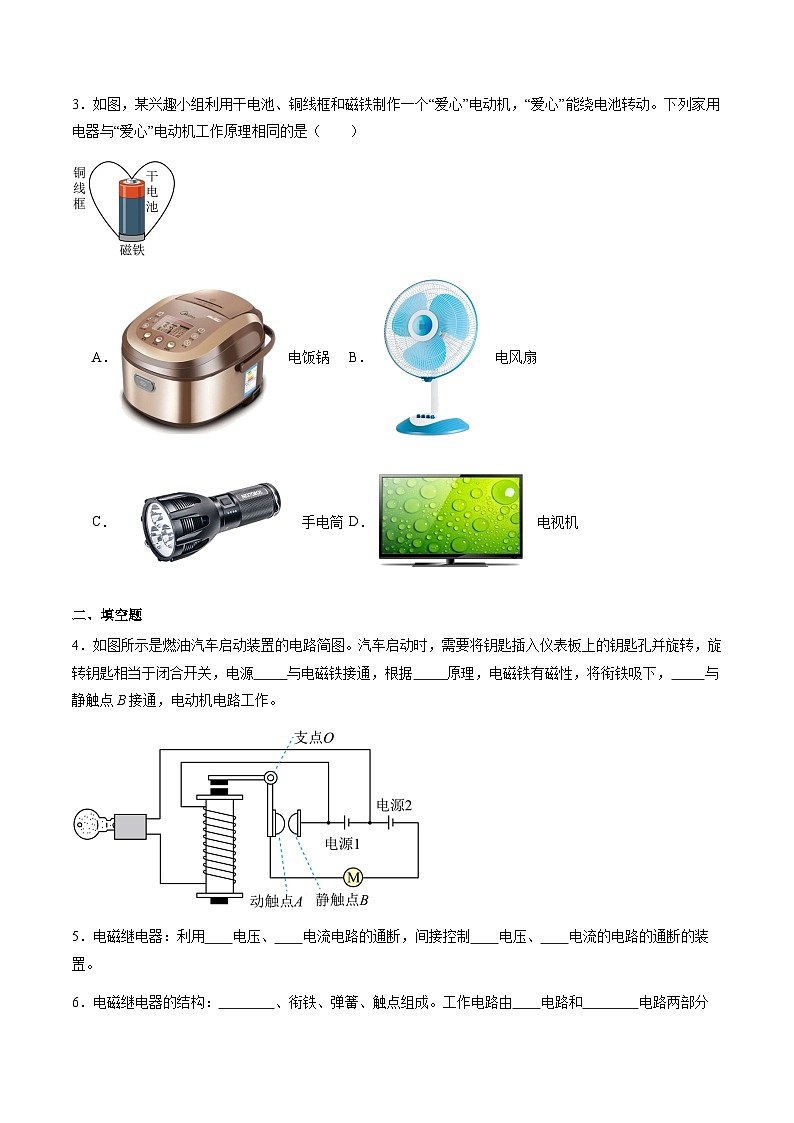

电磁继电器的构造和原理
小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮；车库有积水时，左侧控制电路接通，电磁铁通电，具有_____性，把衔铁吸下，电铃发出声音。电铃应该安装在图中的_____位置。
【答案】磁     B

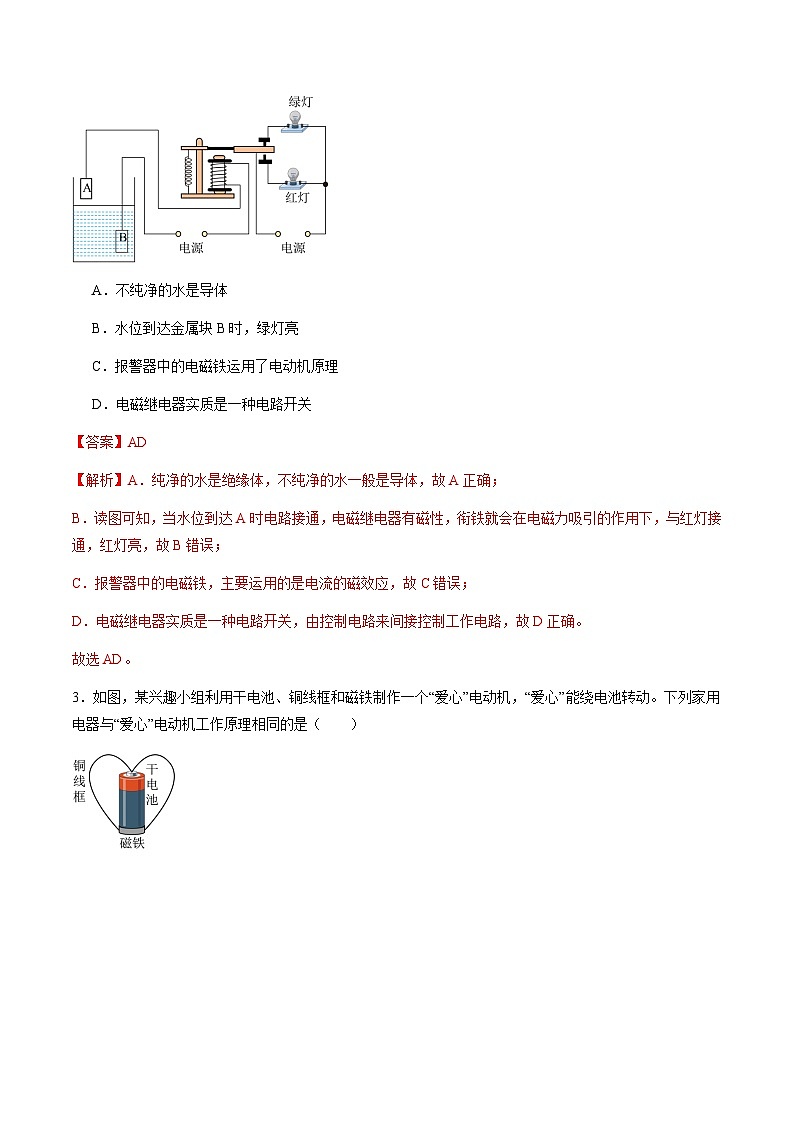

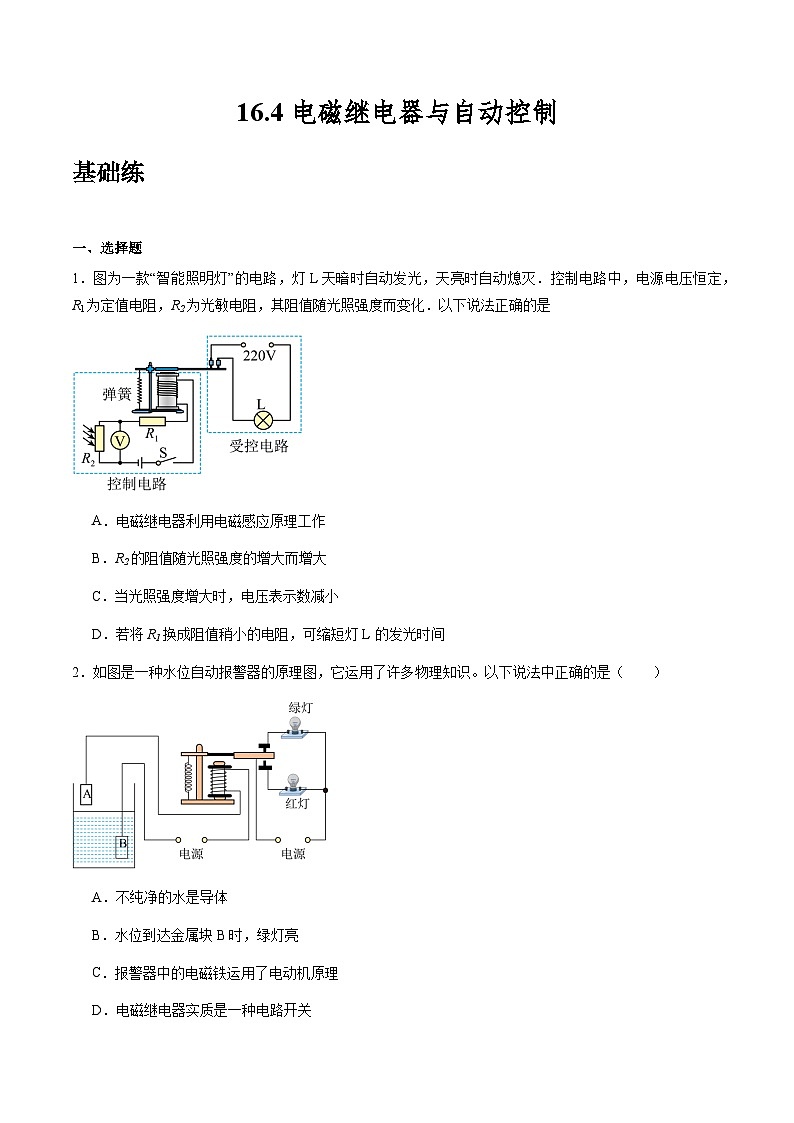

如图所示是一个水位自动报警器的原理图．水位到达金属块B之后，_____（选填“红”或“绿”）灯亮；当绿灯亮时电磁铁_____（选填“有”或“无”）磁性。
【答案】 红 无

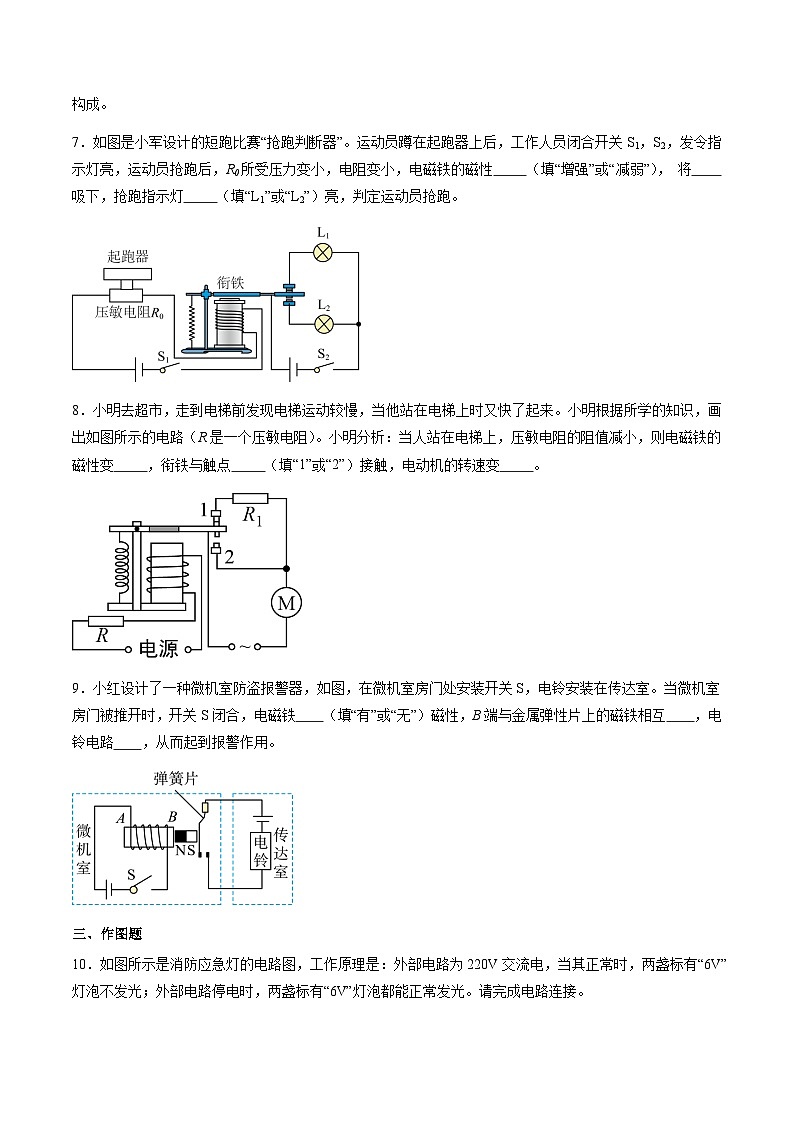

如图所示是自动扶梯的原理图．当电梯上无人时，压敏电阻R的阻值较大，电磁铁的磁性_____（填“较强”或“较弱”），电磁继电器的动触点与_____（填“上面”或“下面”）的静触点接触，电梯运行缓慢．当人走上电梯时，电磁继电器的动触点与另一个静触点接触，电梯运行速度变大。图中画出了某一时刻线圈中的电流方向；可以判断电磁铁的上端是_____（填“N”或“S”）极。
【答案】较弱     上面     N
如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（ ）A．温度计中的水银是绝缘体B．电铃响时，电磁铁右端是N极C．温度降低到74℃以下，电铃响D．电铃响且滑片P向左移动时，电磁铁磁性减弱
