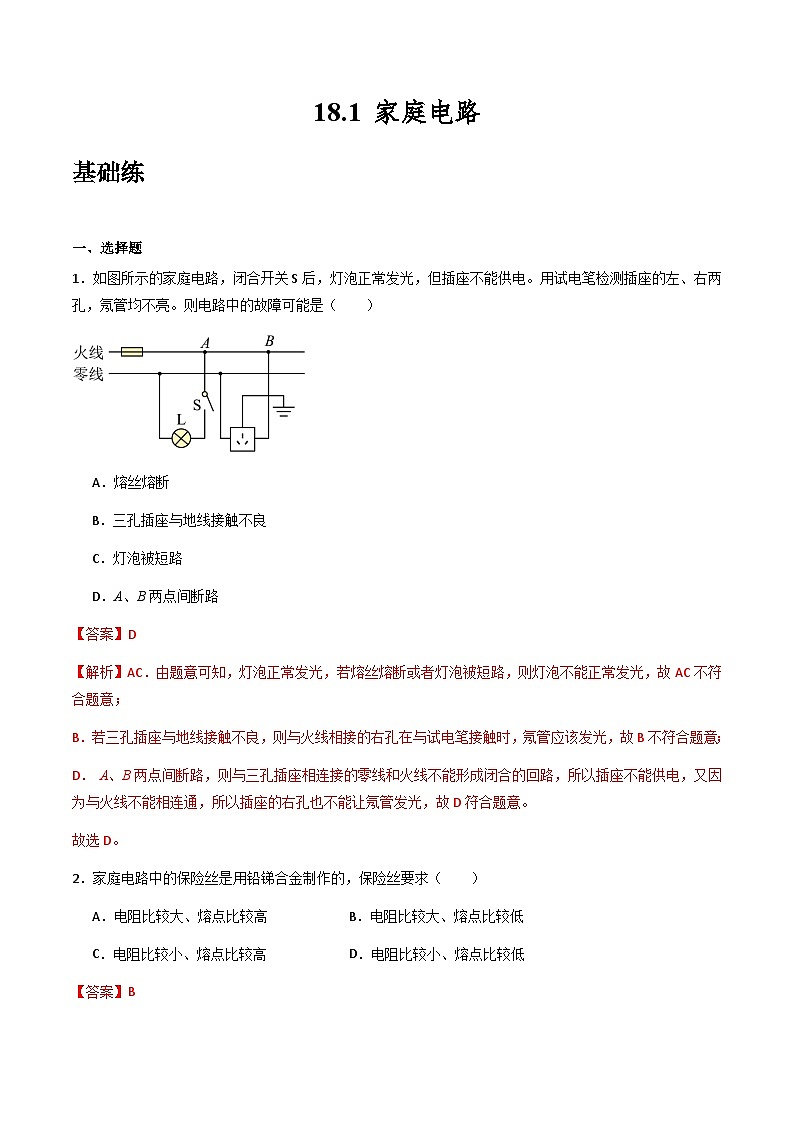

这是一份初中物理粤沪版九年级下册1 家庭电路评优课ppt课件，文件包含沪粤版物理九年级下册181《家庭电路》课件pptx、沪粤版物理九年级下册181《家庭电路》分层练习原卷版docx、沪粤版物理九年级下册181《家庭电路》分层练习解析版docx、三线插头和漏电保护器mp4、家庭电路的组成及各部分的作用mp4、零线和火线mp4等6份课件配套教学资源，其中PPT共25页， 欢迎下载使用。
1.通过观察和学习，了解家庭电路是由哪几部分组成及其功能，并会使用测电笔。2.会测算家庭电路的电能。

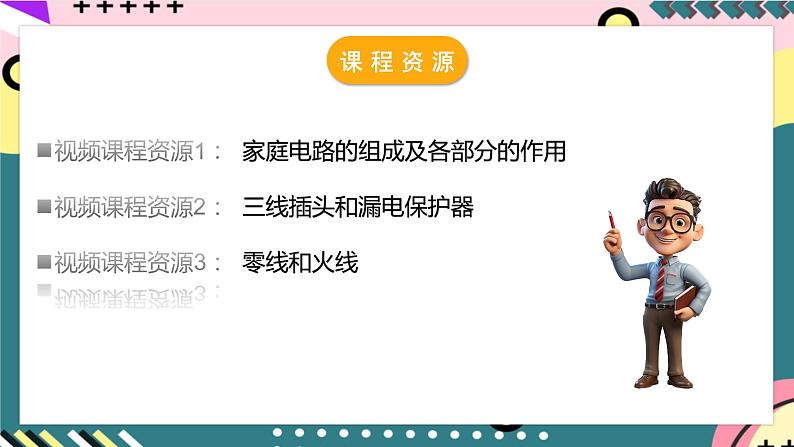

视频课程资源1： 家庭电路的组成及各部分的作用视频课程资源2： 三线插头和漏电保护器视频课程资源3： 零线和火线

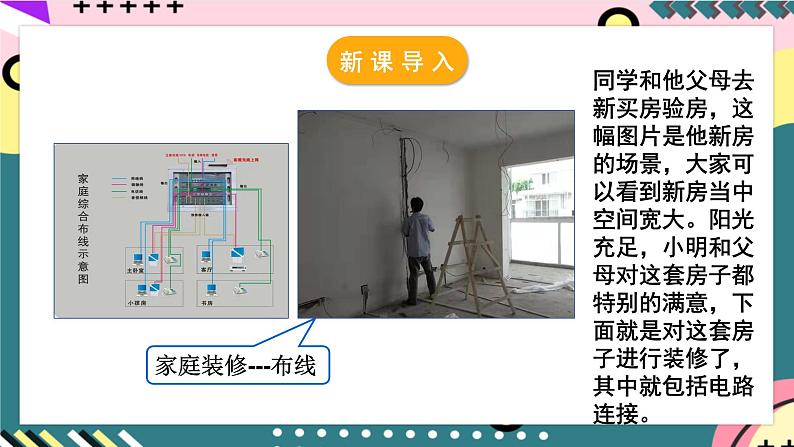

同学和他父母去新买房验房，这幅图片是他新房的场景，大家可以看到新房当中空间宽大。阳光充足，小明和父母对这套房子都特别的满意，下面就是对这套房子进行装修了，其中就包括电路连接。

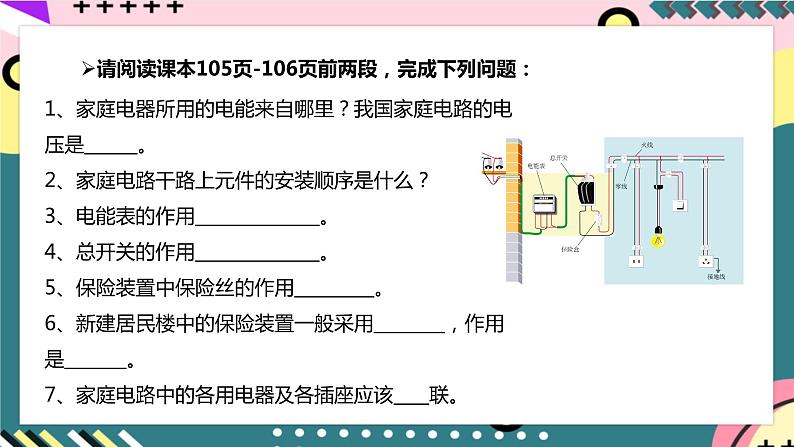

1、家庭电器所用的电能来自哪里？我国家庭电路的电压是______。2、家庭电路干路上元件的安装顺序是什么？3、电能表的作用______________。4、总开关的作用______________。5、保险装置中保险丝的作用_________。6、新建居民楼中的保险装置一般采用________，作用是_______。7、家庭电路中的各用电器及各插座应该____联。
请阅读课本105页-106页前两段，完成下列问题：

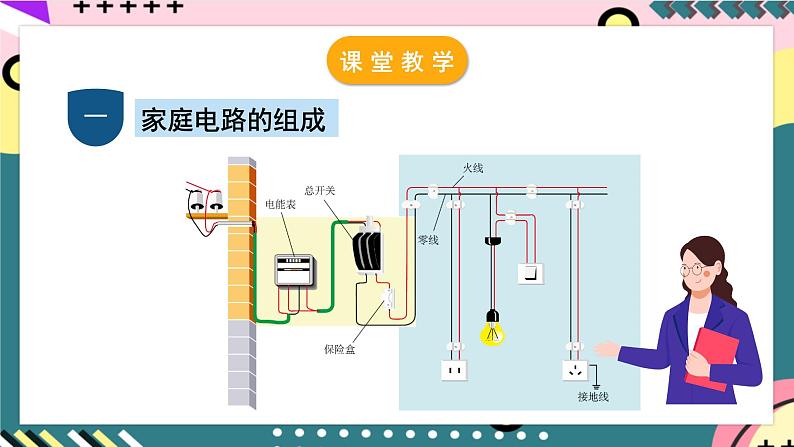

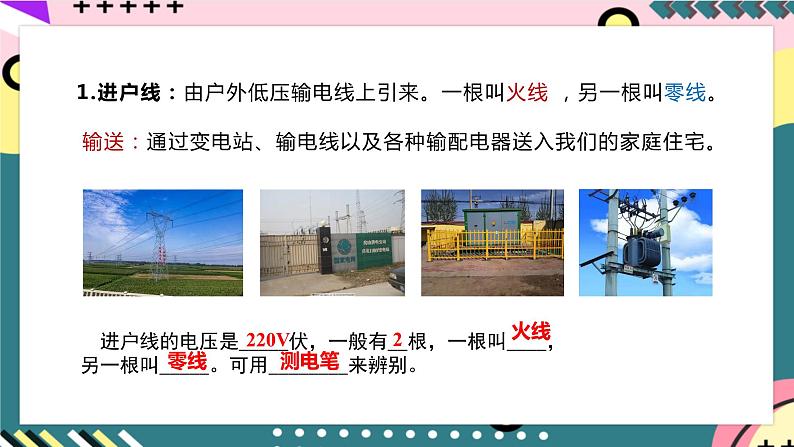

1.进户线：由户外低压输电线上引来。一根叫火线 ，另一根叫零线。
输送：通过变电站、输电线以及各种输配电器送入我们的家庭住宅。
进户线的电压是_____伏，一般有__根，一根叫____，另一根叫_____。可用________来辨别。

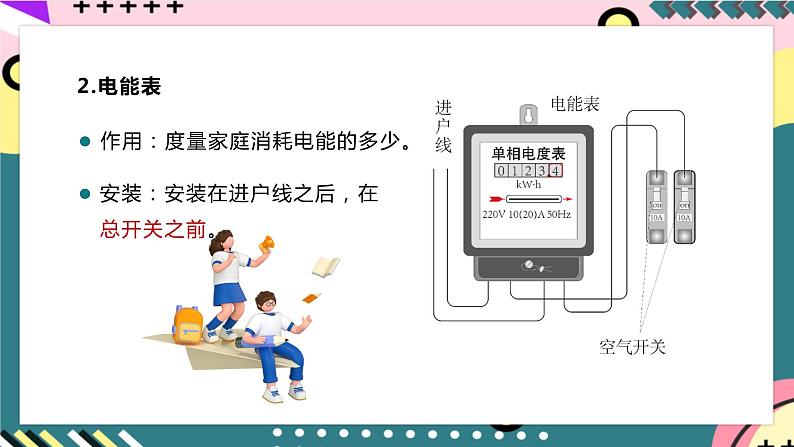

3.总开关（闸刀开关）：串联在干路中，安装在电能表后，用于控制整个家庭电路，内部装有熔丝(俗称保险丝)，确保用电安全。
现在建筑中，一般采用空气开关，代替闸刀开关和熔丝。当线路中的电流过大时，空气开关自动断开，保证用电安全。

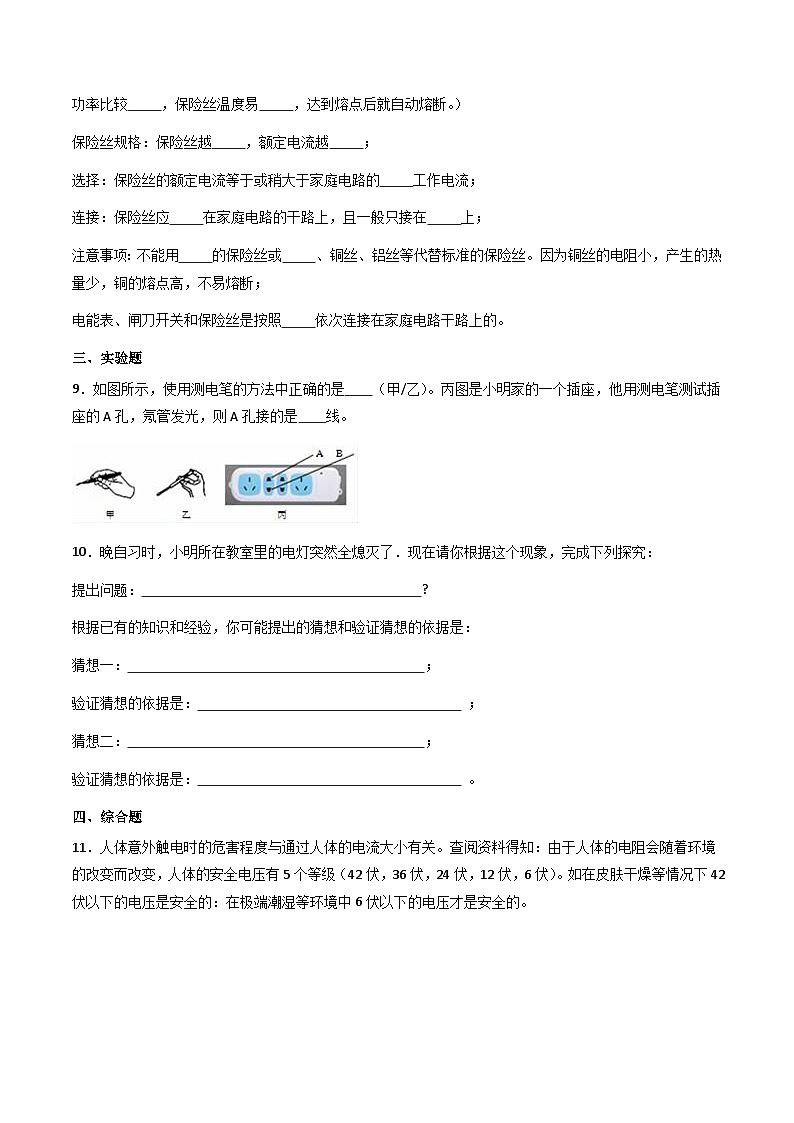

保险装置：① 作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。② 材料：由电阻率较大、熔点较低的铅锑合金制成。③ 注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
火线和零线之间有220V电压，构成家庭电路的电源。
正常情况下零线与大地相连，不带电。
零线与火线的辨别——测电笔

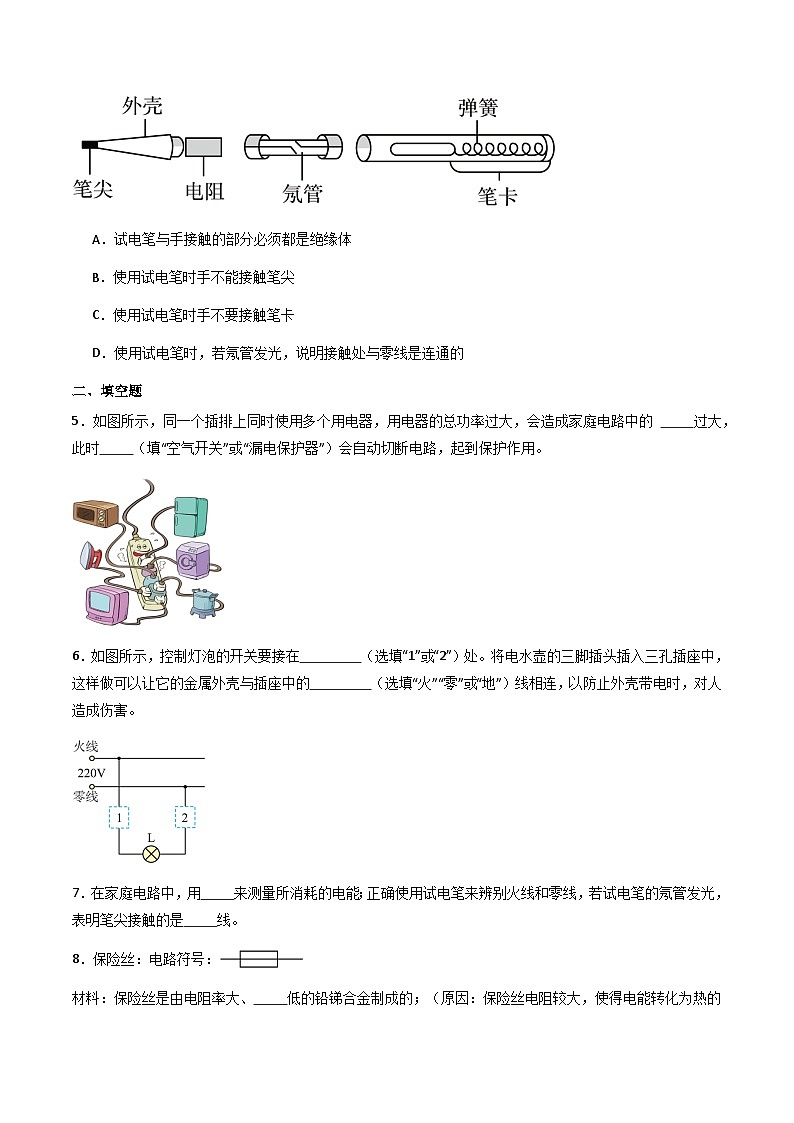

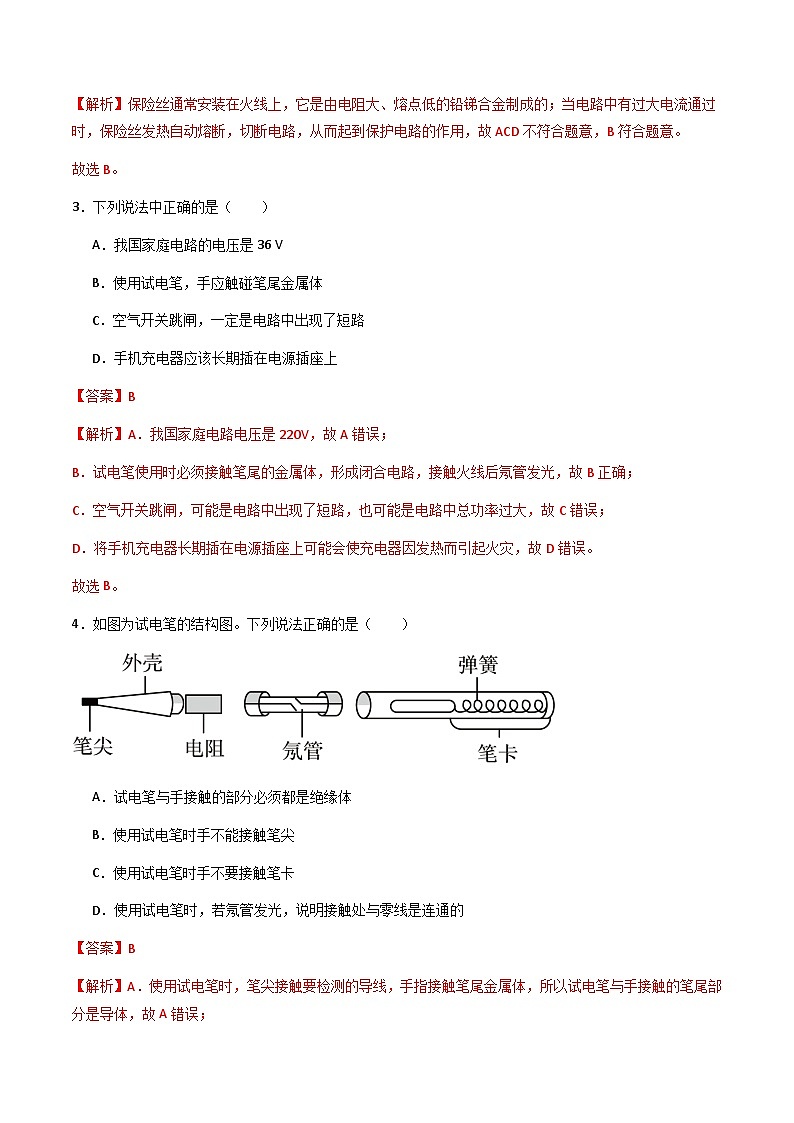

笔尾金属体、弹簧、氖管、大电阻、笔尖金属体
　　（1）作用：辨别火线和零线。
三孔插座和灯座的接线方法
a.当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人接触外壳会发生触电
b.外壳接地后，即使外壳带电，也会从接地线流走，人接触外壳不会触电

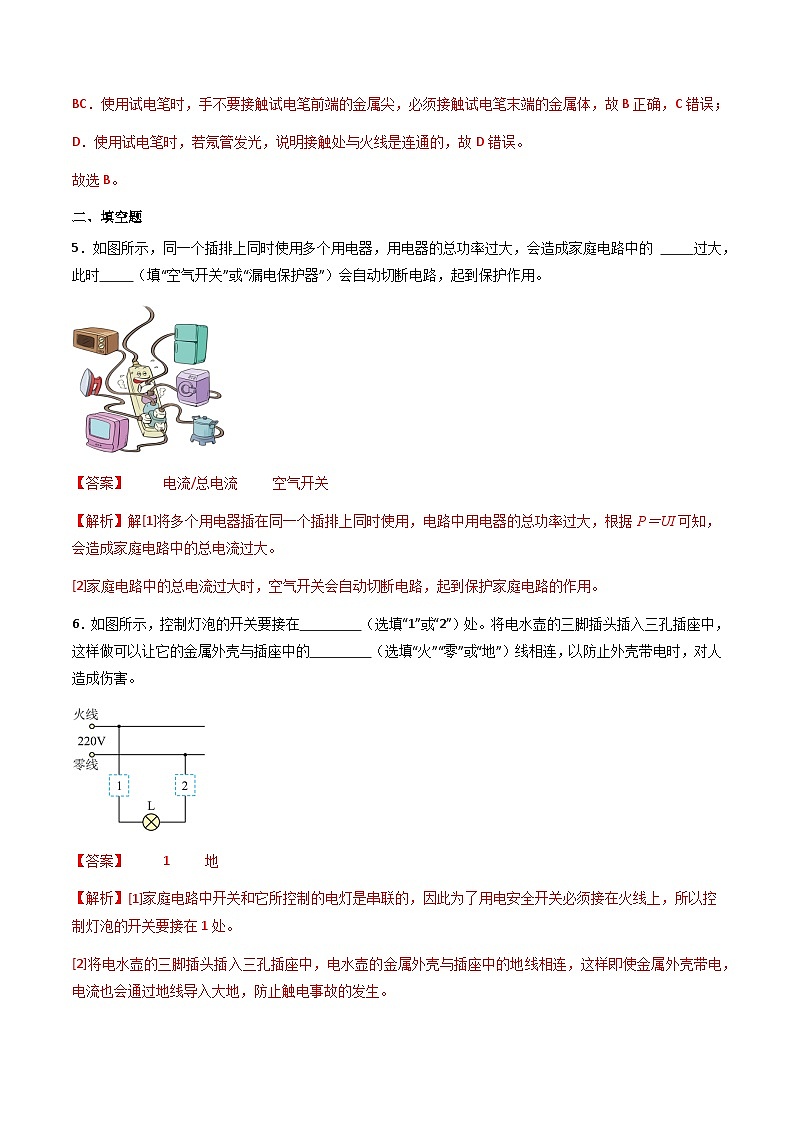

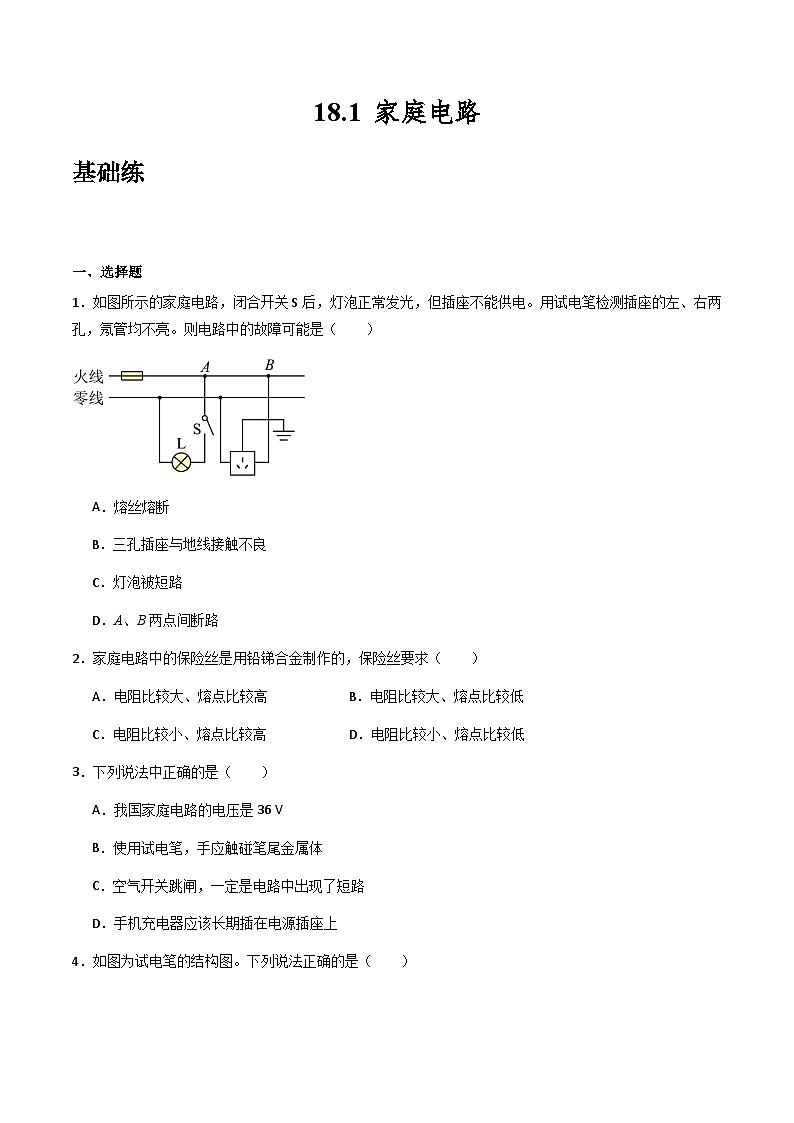

如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（   ）A．灯泡和两孔插座是串联的       B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的       D．试电笔插入两孔插座的左孔，氖管发光
如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是_____的（选填“串联”或“并联”）。使用三角插头和三孔插座，目的是将用电器的金属外壳与_____相连，防止触电。
【答案】 串联     大地
如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是  （     ）A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了
如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则(     )A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路
