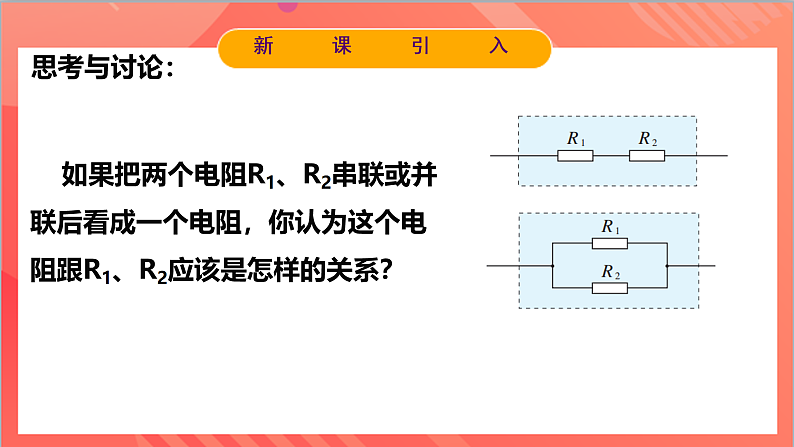

如果把两个电阻R1、R2串联或并联后看成一个电阻，你认为这个电阻跟R1、R2应该是怎样的关系？

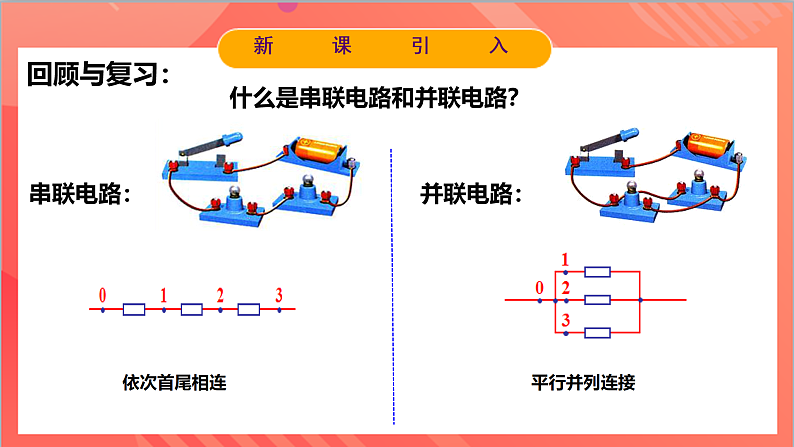

什么是串联电路和并联电路？
仓颉之初作书盖依类象形故谓之文其形声相益即谓之字文者物象之本字者言孳乳而浸多也著于竹帛谓之仓颉之初作书盖依类象形故谓之文其形声相益即谓之字文者物象之本字者言孳乳而
第一部分 串并联电路中的电流
I0 = I1 = I2 = I3
串联电路各处的电流相同
并联电路的总电流等于各支路的电流之和
一、串并联电路中的电流
I0 = I1 + I2 + I3+…
第二部分 串并联电路中的电压
二、串并联电路中的电压
串联电路两端的总电压等于各部分电路电压之和
并联电路的总电压与各支路的电压相等
1、如何从电势的观点分析串联电路的电压关系？
U01+U12+U23=(φ0-φ1)+( φ1-φ2)+ (φ2-φ3)= φ0-φ3 = U03
2、如何从电势的观点分析并联电路的电压关系？
U14=U25=U36
第三部分 串并联电路中的电阻
三、串并联电路中的电压
串联电路的总电阻等于各部分电路电阻之和
并联电路的总电阻的倒数等于各支路电阻的倒数之和
1.如何根据电压和电流的关系证明串联电路电阻的关系?
2.根据电压和电流的关系证明并联电路电阻的关系?
②n个相同电阻(R1)串联或并联，其总电阻R=？
③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？
④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？
⑤并联电路中,某一电阻增大,总电阻如何变？
⑥混联电路中,某一电阻增大,总电阻如何变？
①R1和R2并联后R=？
(若R1远大于R2，R=？)
Rn 增大 R增大
(2)n个相同的电阻R并联R总＝R/n
(4) Rn 增大 R增大
(1)R1和R2并联后 R= R1R2/(R1+R2)
不管电路连接方式如何，只要有一个电阻增大，总电阻就增大。
拓展：串并联电路中电压、电流的分配关系
(2)并联电路中通过各个电阻的电流跟它的阻值成反比。IR＝I1R1＝I2R2…＝InRn
第四部分 电压表和电流表的电路结构
四、电压表和电流表的电路结构
①内阻:电流表G的电阻Rg
②满偏电流 Ig：指针偏转到最大刻度的电流（量程）
③满偏电压Ug：电流表G通过满偏电流时，夹在它两端的电压。
思考：从电路的角度看，表头就是一个能显示自身电流的电阻，满偏电流与满偏电压之间满足什么关系？
2.特点：通电后，指针的偏角与通过表头的电流成正比
1.小量程电流表电路图符号：
1.电流表改装成电压表时需要串联电阻还是并联电阻？它的作用是什么？
串联大电阻，它起到分压作用
2.已知一个电流表G，内阻Rg，满偏电流 Ig，满偏电压Ug，改装后的电压表量程为0-U,求改装后电压表的内阻、串联电阻的阻值？
(一)电流表G改装成电压表．
1.把电流表G改装成大量程电流表，是串联电阻还是并联电阻？它的作用是什么？ 并联一个小电阻，它起分流作用
2.已知一个电流表G，内阻Rg，满偏电流 Ig，改装后的电流表量程为0-I，求改装后电流表的内阻、并联电阻的阻值？
(二)电流表G改装成大量程电流表
（1）若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为
（2）若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为

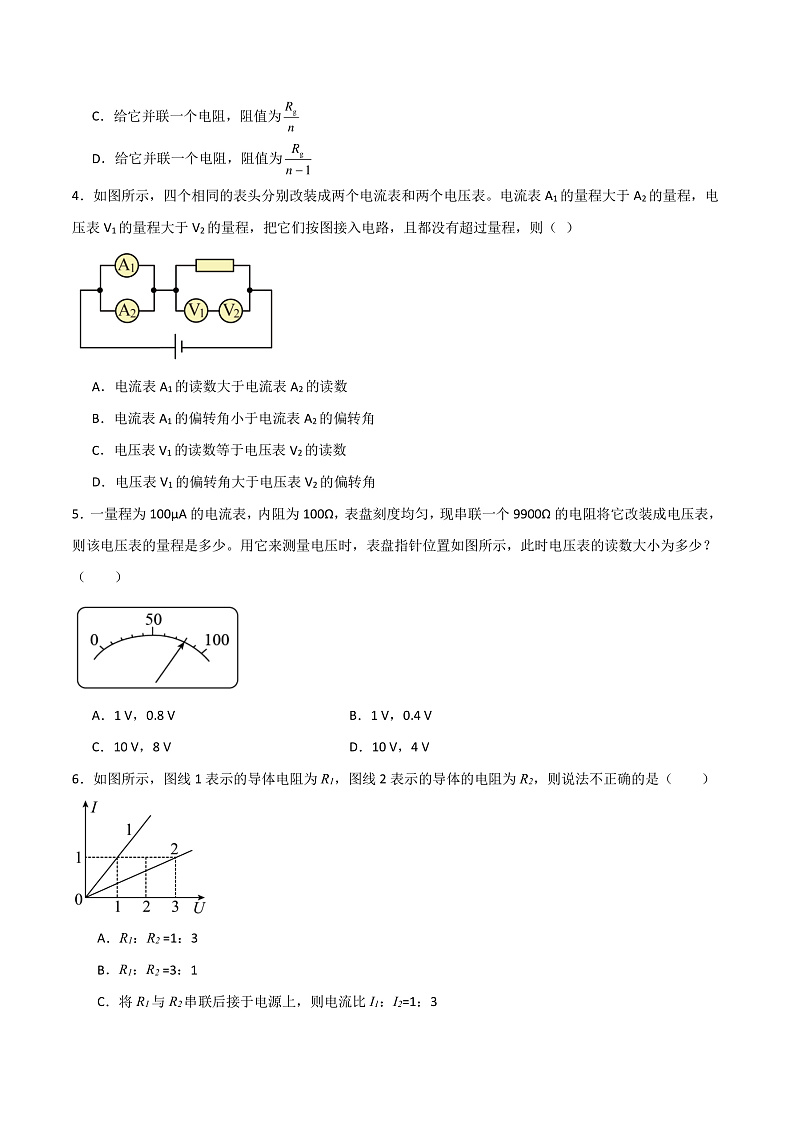

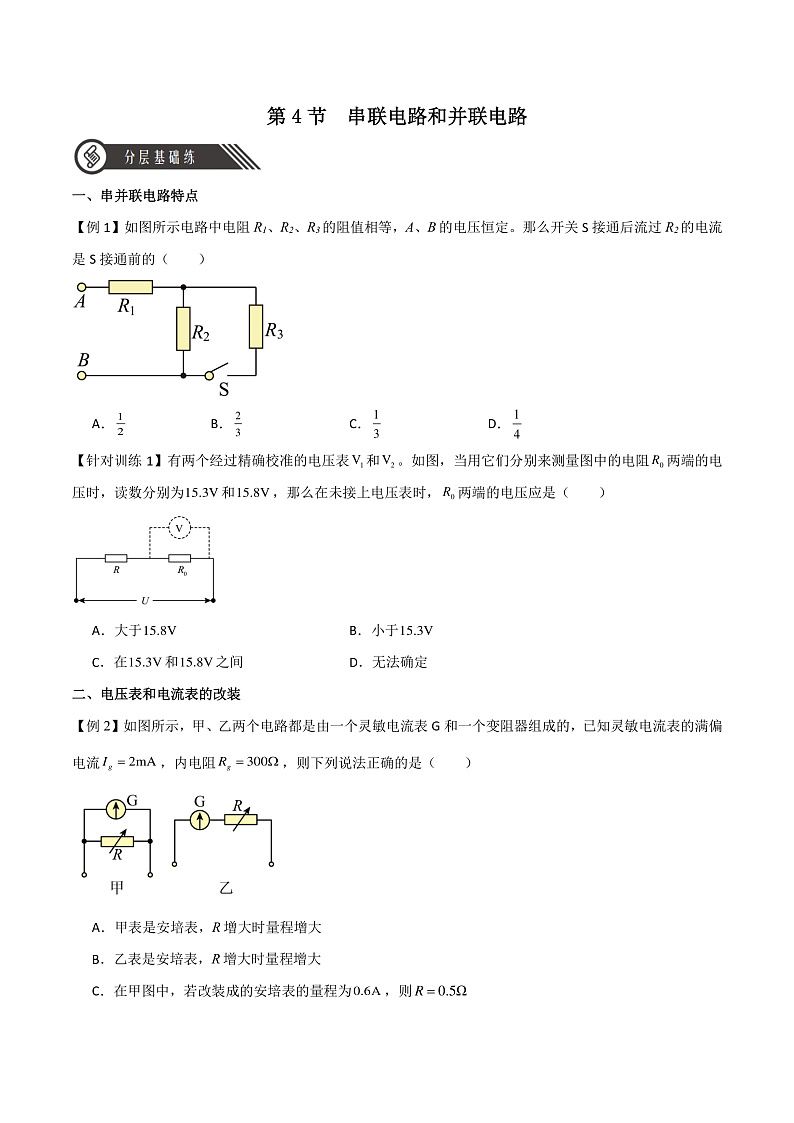

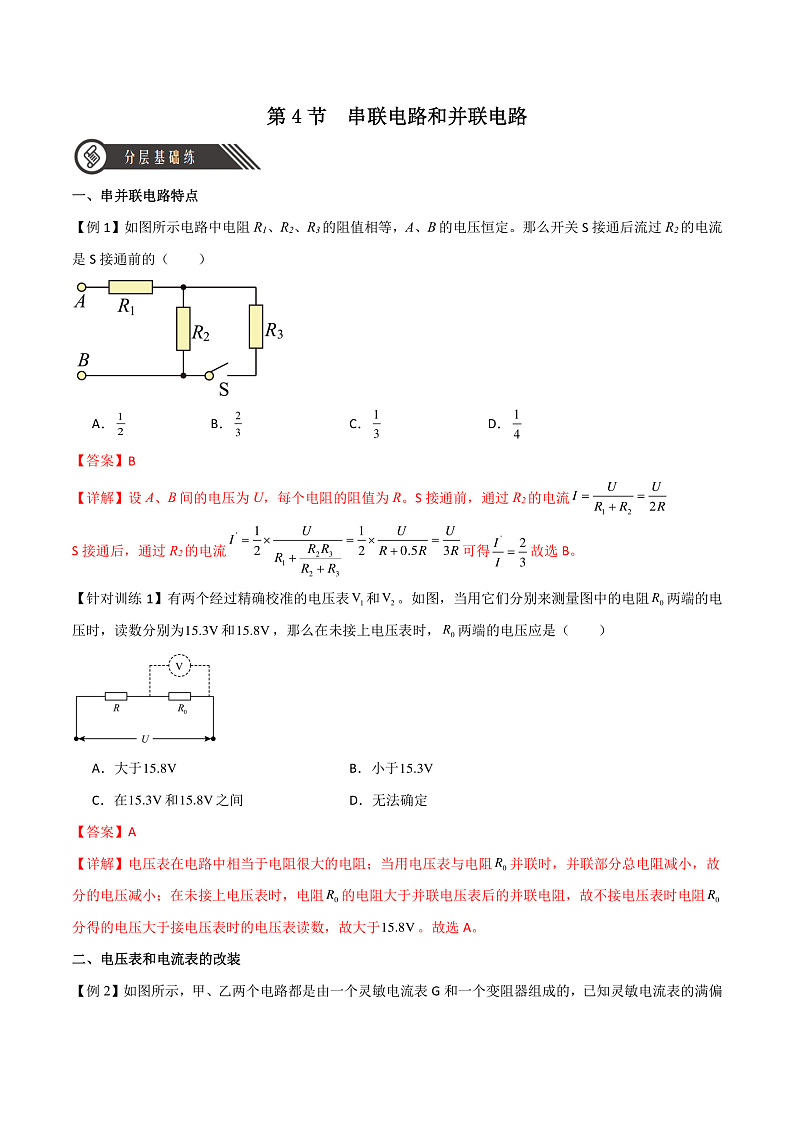

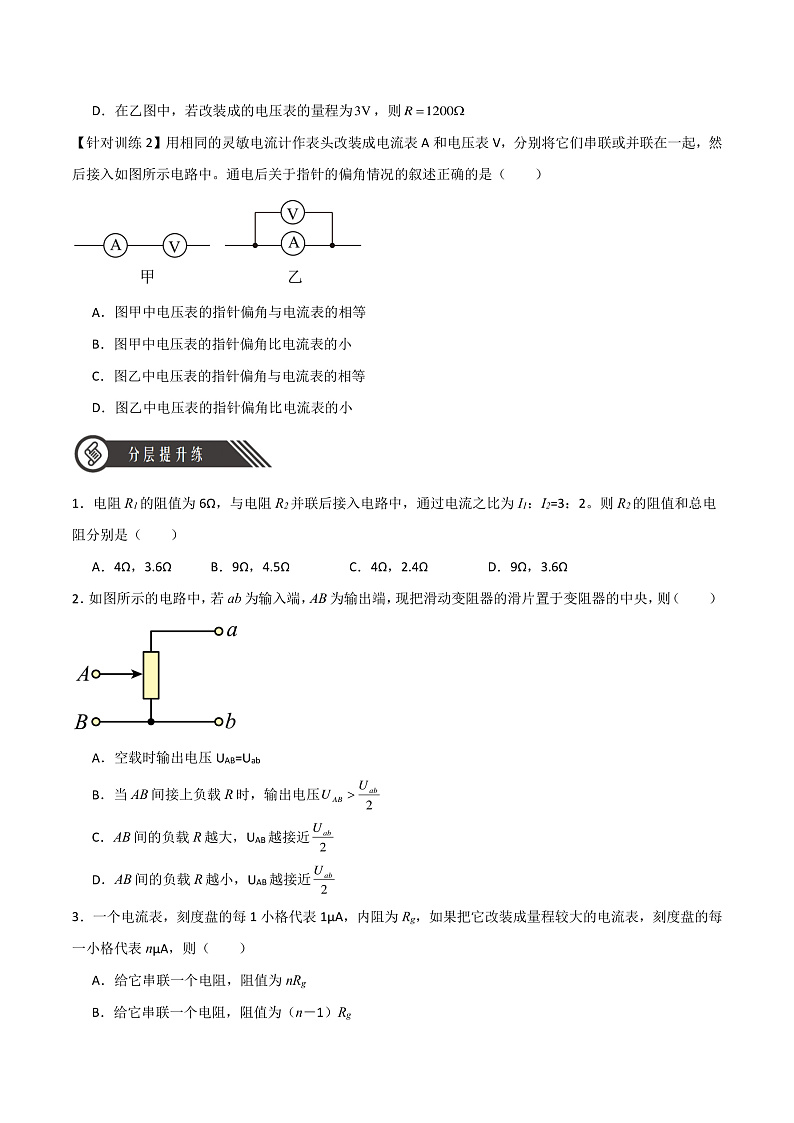

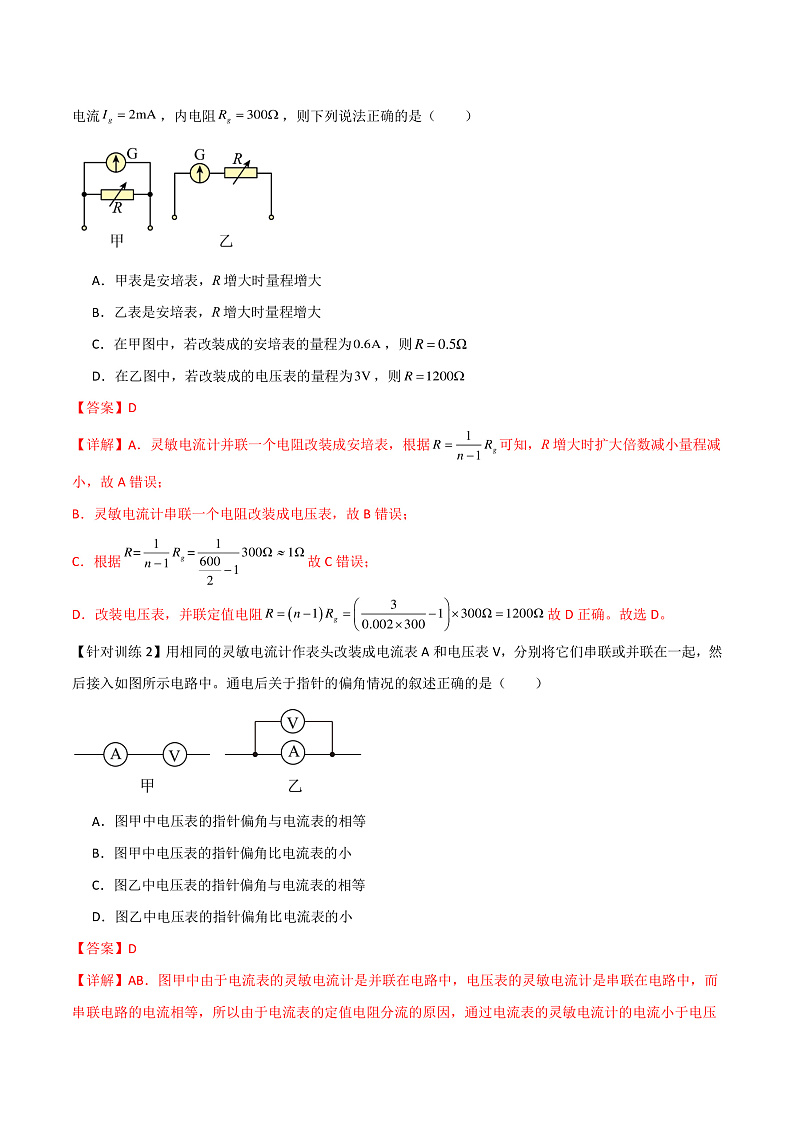

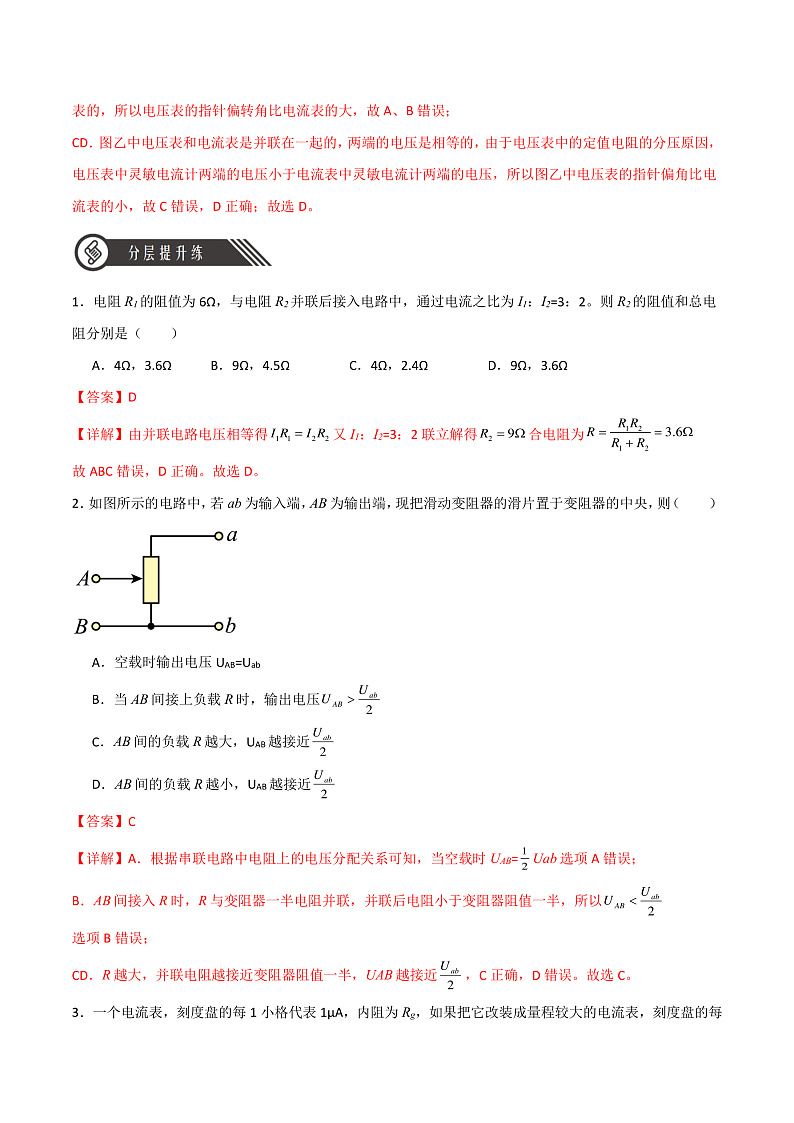

1．三只不同的小灯泡，电阻分别为R1、R2、R3（R1、R2、R3互不相等）。把它们并联起来，接在电源两端，则下列说法正确的是（　　）A．通过每只小灯泡的电流相等B．每只小灯泡两端的电压相等C．每只小灯泡消耗的功率相等D．一只小灯泡熄灭了，其他小灯泡不能继续发光
4．如图所示，甲、乙两个电压表是由相同的电流表G（内阻为Rg）改装而成，R1=9Rg、R2=99Rg。下列说法正确的是（　　）A．甲的量程为乙的量程的10倍B．测量同一电压时，甲表指针的偏转角度比乙表大C．甲、乙两电压表并联接入电路时，两表指针的偏转角度相同D．甲、乙两电压表串联接入电路时，两表指针的偏转角度相同
