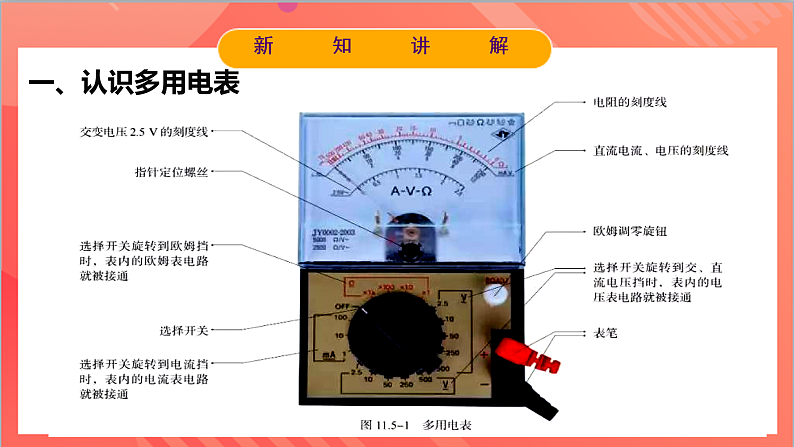

第一部分 认识多用电表
第二部分 使用多用电表
1.使用前：检查指针是否停在左端“0”位置.
若不在，则进行机械调零。
2.将红黑表笔插入多用电表的插孔。
红表笔插在 插孔；黑表笔插在 插孔；
①测电阻时必须把待测电阻从电路中分离出来.②两个调零过程，切记换挡需进行欧姆调零.③合理选择量程，使指针尽可能指在中值附近.④欧姆表的表盘刻度不均匀，一般不估读，读数时应乘以相应的倍率.⑤使用完毕应当拔出表笔，并把选择开关旋至OFF档或交流电压最高档。
5.用多用电表测电阻时应注意
6.测量二极管的正、反向电阻
电流从正极流入时电阻较小，电流从负极流入时电阻较大。
判一判：以下两个电路图，哪个测二极管的正向电阻，哪个测二极管的反向电阻？
(3)测量二极管的正向电阻
①机械调0(左侧0)；②选挡:将选择开关旋至低倍率的欧姆挡(例如“×10Ω挡)； ③电阻调0(右侧0)；④测量:将黑表笔接触二极管正极,红表笔接触二极管负极； ⑤读数:将指针示数乘以倍率得测量值。
(4)测量二极管的反向电阻
①机械调0(左侧0)；②选挡:将选择开关旋至高倍率的欧姆挡(例如“×100Ω挡)； ③再次欧姆调0(右侧0)；④测量:将黑表笔接触二极管负极,红表笔接触二极管正极； ⑤读数:将指针示数乘以倍率得测量值。
1．关于多用电表，下列说法正确的是（　　）A．多用电表测量电阻时，黑表笔接触点的电势高B．多用电表测量直流电压时，黑表笔接触点的电势高C．多用电表测量直流电流时，红表笔接触点的电势低D．多用电表换用不同倍率欧姆档测电阻时，不需要重新欧姆调零
【答案】A【详解】A．用多用电表测电阻时，多用电表有内置电源，黑表笔与电源的正极相连，则黑表笔的电势高，故A正确；BC．用多用电表测直流电流，电压时，多用表内部不连接电池，电流由红表笔流入，由黑表笔流出，红表笔电势高，黑表笔电势较低，故BC错误；D．多用电表换用不同倍率欧姆档测电阻时，需要重新欧姆调零，故D错误。故选A。
2．在使用多用电表测电阻时，以下说法中不正确的是（     ）A．使用前检查指针是否指在电阻挡的“∞”处B．每换一次挡位，都必须重新进行欧姆调零C．在外电路中，电流从黑表笔流经被测电阻到红表笔D．测量时，若指针偏角较小，应换倍率较小的挡位来测量
【答案】D【详解】A．使用前要检查指针是否指在左侧零刻度线处，即使用前检查指针是否指在电阻挡“∞”处，故A正确，不满足题意要求；B．欧姆表换挡后要进行欧姆调零，测量过程中，每换一次挡位，都必须重新调整欧姆零点，故B正确，不满足题意要求；C．多用电表使用时应让电流红进黑出，因此在测量电阻时，电流从黑表笔流经被测电阻到红表笔，故C正确，不满足题意要求；D．用欧姆表测电阻时要选择合适的挡位使指针指在中央刻度线附近，否则测量误差较大；测量时，若指针偏角较小，说明待测电阻阻值较大，应换倍率较大的挡位来测量，故D错误，满足题意要求。故选D。
3．同学们在用多用电表测量电阻的实验中，有以下操作：①把红黑表笔插入多用电表“、”插孔，用螺丝刀调节指针定位螺丝，使指针指0②把红黑表笔分别接在两端，然后读数③把选择开关旋转到交流电压最高挡④把选择开关旋转到合适的挡位，将红、黑表笔接触⑤调节欧姆调零旋钮使指针到欧姆零点正确的操作顺序是（　　）A．①④⑤②③B．①⑤③②④C．⑤④①②③D．④①⑤③②

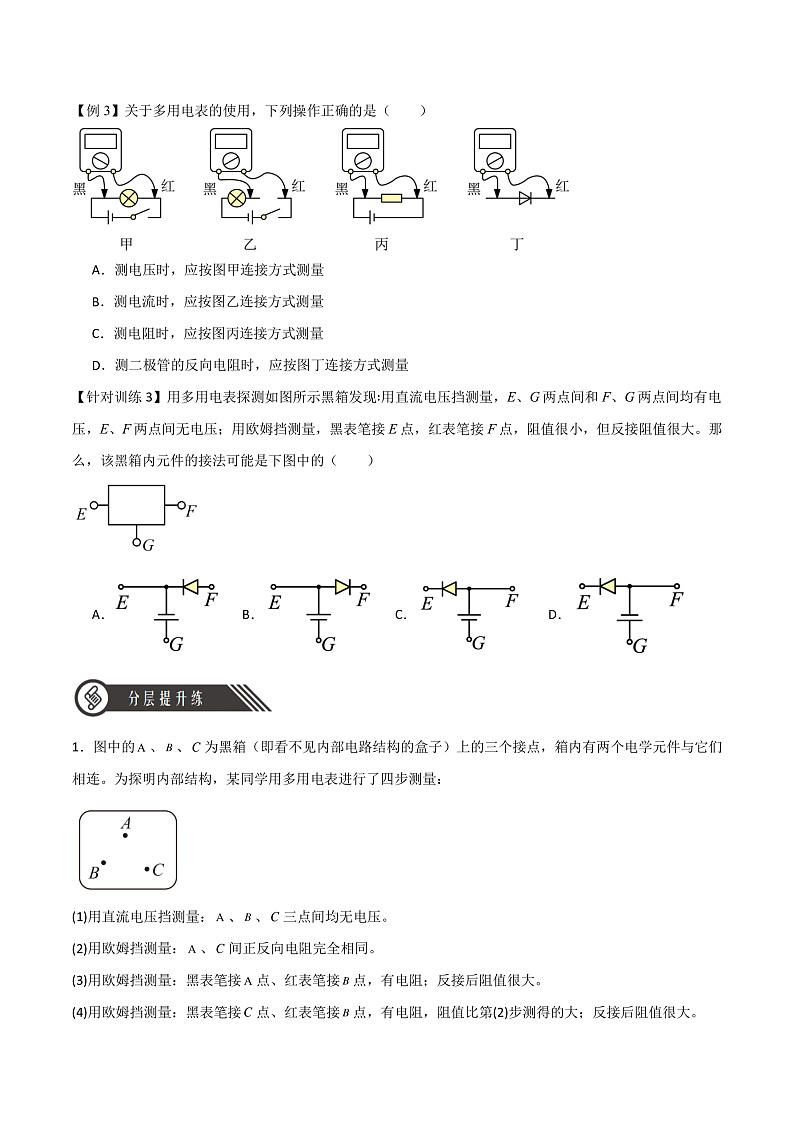

4．关于多用电表的使用，下列操作正确的是（　　）A．测电压时，图甲连接方式红、黑表笔接法正确B．测电流时，应按图乙连接方式测量C．测电阻时，可以按图丙连接方式测量D．测二极管的反向电阻时，应按图丁连接方式测量
【答案】AB【详解】A．根据多用电表的使用方法，测电压时，红表应接电势较高的点，A正确；B．测电流时，电流从红表笔进入，且串联在电路中，B正确；C．测电阻时，应将待测电阻与电源断开，C错误；D．测二极管的反向电阻时，红表笔应接二极管正极，黑表笔应接二极管负极，D错误。故选AB。
