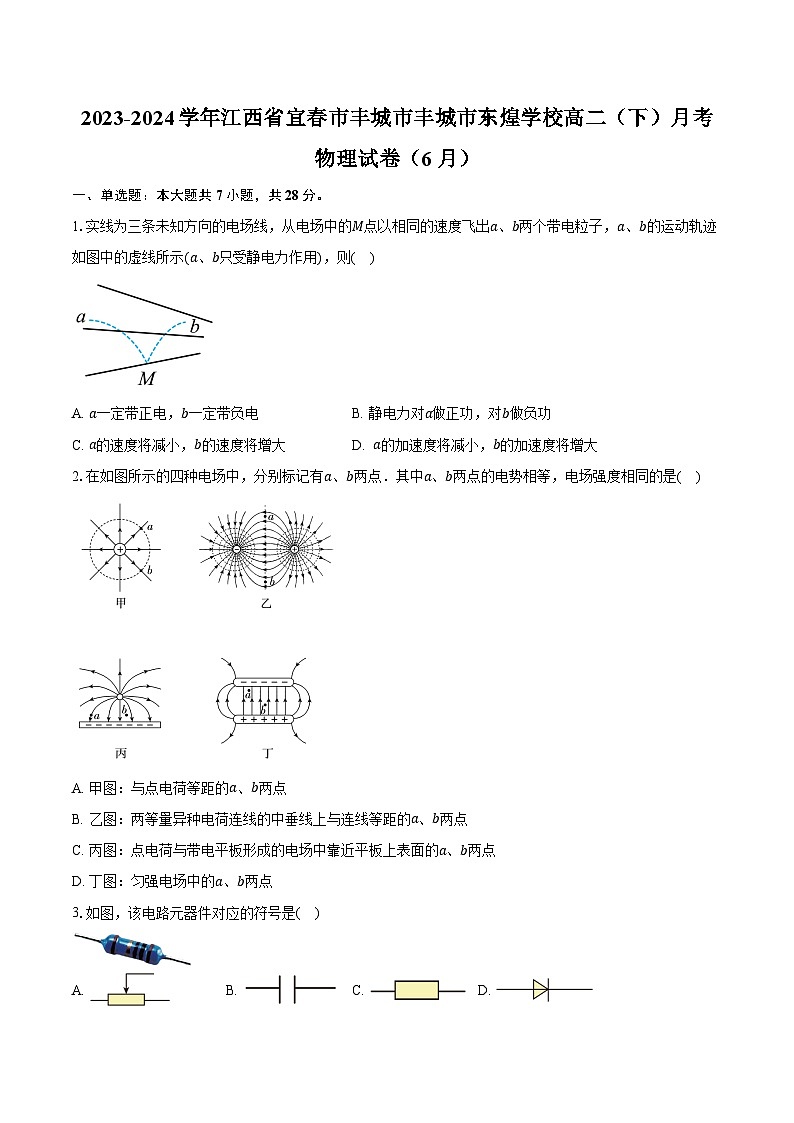

2023-2024学年江西省宜春市丰城市丰城市东煌学校高二（下）月考物理试卷（6月）（含答案）

这是一份2023-2024学年江西省宜春市丰城市丰城市东煌学校高二（下）月考物理试卷（6月）（含答案），共7页。试卷主要包含了单选题，多选题，实验题，简答题，计算题等内容，欢迎下载使用。
1.实线为三条未知方向的电场线，从电场中的M点以相同的速度飞出a、b两个带电粒子，a、b的运动轨迹如图中的虚线所示(a、b只受静电力作用)，则( )
A. a一定带正电，b一定带负电B. 静电力对a做正功，对b做负功
C. a的速度将减小，b的速度将增大D. a的加速度将减小，b的加速度将增大
2.在如图所示的四种电场中，分别标记有a、b两点．其中a、b两点的电势相等，电场强度相同的是( )

A. 甲图：与点电荷等距的a、b两点
B. 乙图：两等量异种电荷连线的中垂线上与连线等距的a、b两点
C. 丙图：点电荷与带电平板形成的电场中靠近平板上表面的a、b两点
D. 丁图：匀强电场中的a、b两点
3.如图，该电路元器件对应的符号是( )
A. B. C. D.

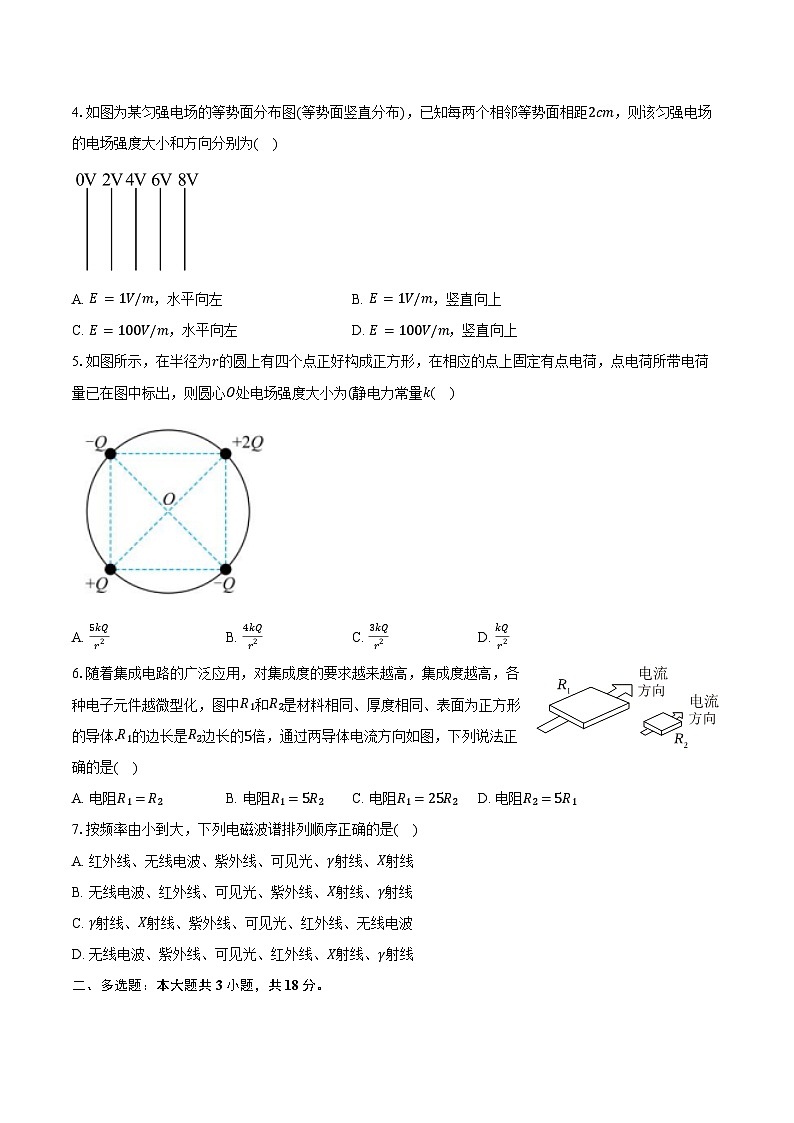

4.如图为某匀强电场的等势面分布图(等势面竖直分布)，已知每两个相邻等势面相距2cm，则该匀强电场的电场强度大小和方向分别为( )
A. E=1V/m，水平向左B. E=1V/m，竖直向上
C. E=100V/m，水平向左D. E=100V/m，竖直向上
5.如图所示，在半径为r的圆上有四个点正好构成正方形，在相应的点上固定有点电荷，点电荷所带电荷量已在图中标出，则圆心O处电场强度大小为(静电力常量k( )
A. 5kQr2B. 4kQr2C. 3kQr2D. kQr2
6.随着集成电路的广泛应用，对集成度的要求越来越高，集成度越高，各种电子元件越微型化，图中R1和R2是材料相同、厚度相同、表面为正方形的导体.R1的边长是R2边长的5倍，通过两导体电流方向如图，下列说法正确的是( )
A. 电阻R1=R2B. 电阻R1=5R2C. 电阻R1=25R2D. 电阻R2=5R1
7.按频率由小到大，下列电磁波谱排列顺序正确的是( )
A. 红外线、无线电波、紫外线、可见光、γ射线、X射线
B. 无线电波、红外线、可见光、紫外线、X射线、γ射线
C. γ射线、X射线、紫外线、可见光、红外线、无线电波
D. 无线电波、紫外线、可见光、红外线、X射线、γ射线
二、多选题：本大题共3小题，共18分。

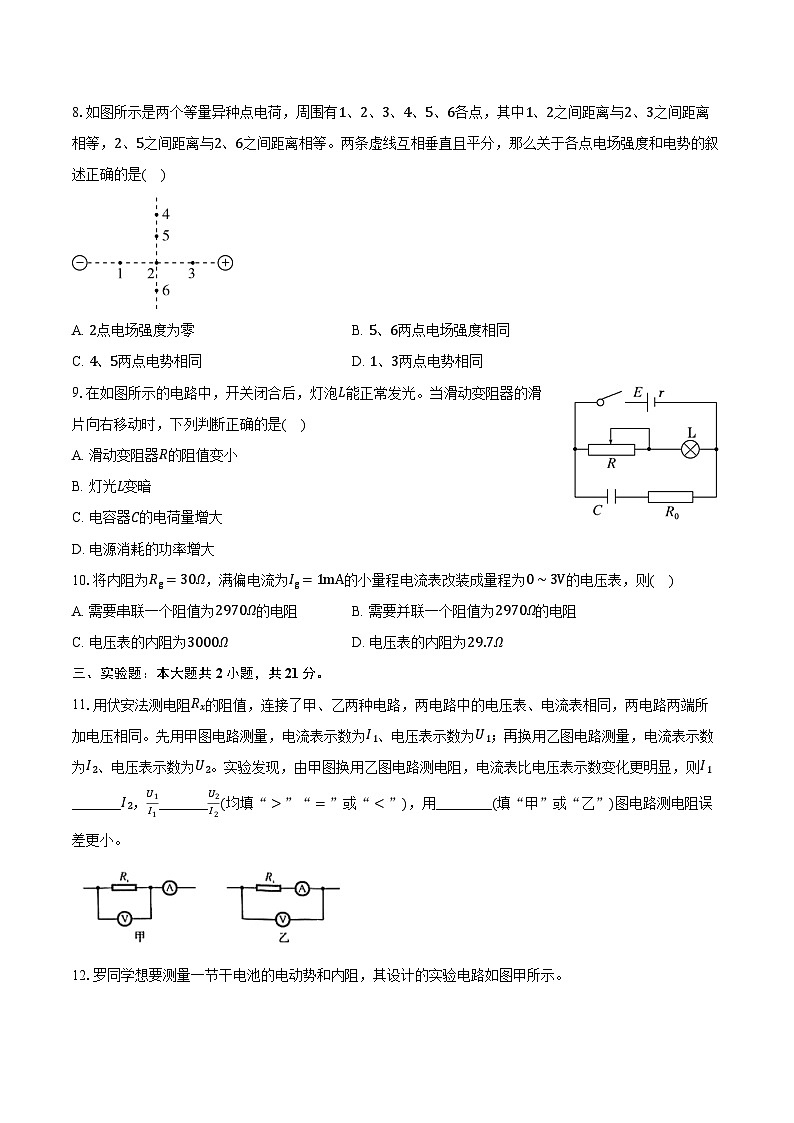

8.如图所示是两个等量异种点电荷，周围有1、2、3、4、5、6各点，其中1、2之间距离与2、3之间距离相等，2、5之间距离与2、6之间距离相等。两条虚线互相垂直且平分，那么关于各点电场强度和电势的叙述正确的是( )
A. 2点电场强度为零B. 5、6两点电场强度相同
C. 4、5两点电势相同D. 1、3两点电势相同
9.在如图所示的电路中，开关闭合后，灯泡L能正常发光。当滑动变阻器的滑片向右移动时，下列判断正确的是( )
A. 滑动变阻器R的阻值变小
B. 灯光L变暗
C. 电容器C的电荷量增大
D. 电源消耗的功率增大
10.将内阻为Rg=30Ω，满偏电流为Ig=1mA的小量程电流表改装成量程为0∼3V的电压表，则( )
A. 需要串联一个阻值为2970Ω的电阻B. 需要并联一个阻值为2970Ω的电阻
C. 电压表的内阻为3000ΩD. 电压表的内阻为29.7Ω
三、实验题：本大题共2小题，共21分。
11.用伏安法测电阻Rx的阻值，连接了甲、乙两种电路，两电路中的电压表、电流表相同，两电路两端所加电压相同。先用甲图电路测量，电流表示数为I1、电压表示数为U1；再换用乙图电路测量，电流表示数为I2、电压表示数为U2。实验发现，由甲图换用乙图电路测电阻，电流表比电压表示数变化更明显，则I1_______I2，U1I1_______U2I2(均填“>”“=”或“ < 乙
【详解】[1][2]由于电路两端电压相等，由于电流表的分压作用，则
U1I2
由此可得
U1I1
