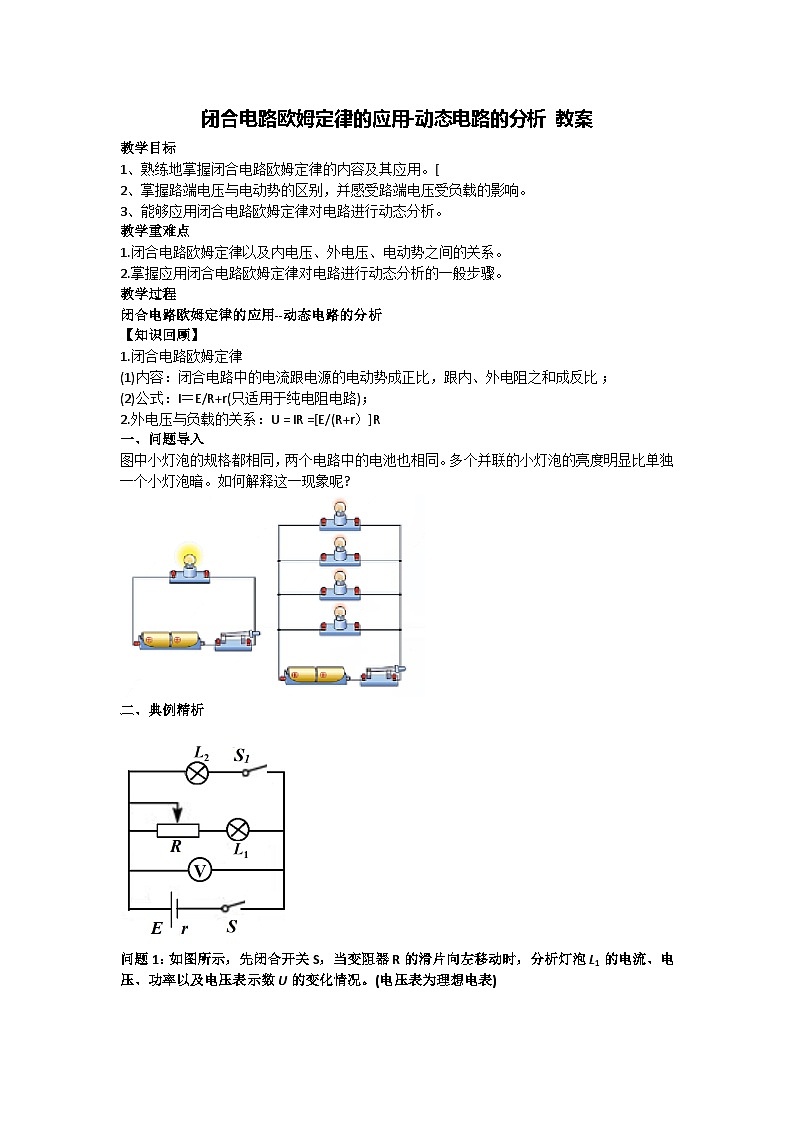

1、熟练地掌握闭合电路欧姆定律的内容及其应用。[
2、掌握路端电压与电动势的区别，并感受路端电压受负载的影响。
3、能够应用闭合电路欧姆定律对电路进行动态分析。
教学重难点
1.闭合电路欧姆定律以及内电压、外电压、电动势之间的关系。
2.掌握应用闭合电路欧姆定律对电路进行动态分析的一般步骤。
教学过程
闭合电路欧姆定律的应用--动态电路的分析
【知识回顾】
1.闭合电路欧姆定律
(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电阻之和成反比 ；
(2)公式：I＝E/R+r(只适用于纯电阻电路)；
2.外电压与负载的关系：U = IR =[E/(R+r）]R
一、问题导入
图中小灯泡的规格都相同，两个电路中的电池也相同。多个并联的小灯泡的亮度明显比单独一个小灯泡暗。如何解释这一现象呢?
二、典例精析

问题1：如图所示，先闭合开关S，当变阻器R的滑片向左移动时，分析灯泡L1 的电流、电压、功率以及电压表示数U的变化情况。(电压表为理想电表)

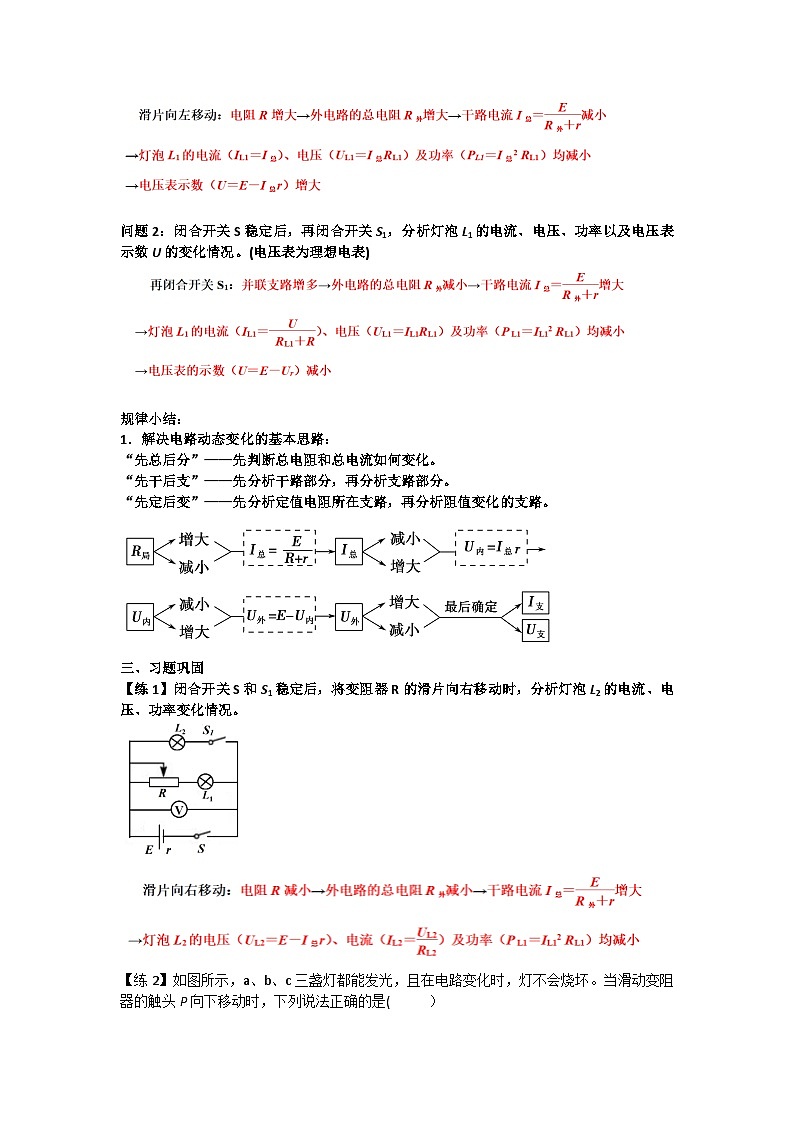

问题2：闭合开关S稳定后，再闭合开关S1，分析灯泡L1 的电流、电压、功率以及电压表示数U的变化情况。(电压表为理想电表)

规律小结：
1．解决电路动态变化的基本思路：
“先总后分”——先判断总电阻和总电流如何变化。
“先干后支”——先分析干路部分，再分析支路部分。
“先定后变”——先分析定值电阻所在支路，再分析阻值变化的支路。
三、习题巩固
【练1】闭合开关S和S1稳定后，将变阻器R的滑片向右移动时，分析灯泡L2的电流、电压、功率变化情况。


【练2】如图所示，a、b、c三盏灯都能发光，且在电路变化时，灯不会烧坏。当滑动变阻器的触头P向下移动时，下列说法正确的是( ）

A．外电路的总电阻变小 B．总电流变小

C．a灯变暗 D．c灯变亮
A [分析电路可知，当滑动变阻器的触头P向下移动时，并联电阻变小，外电路总电阻变小，A选项正确；根据闭合电路欧姆定律可知，电路中总电流增大，B选项错误；a灯在干路，干路电流增大，a灯一定变亮，C选项错误；由U＝E－Ir可知，电源的输出电压减小，而a分得的电压增大，故并联部分电压减小，c灯一定变暗，D选项错误。]
四、拓展应用
【练2拓展】如图所示，a、b、c三盏灯都能发光，且在电路变化时，灯不会烧坏。

问题1：若灯泡a变亮，请问是由于滑动变阻器向上滑动导致还是向下滑动导致？
问题2：若灯泡a两端接一个电容器C，当滑动变阻器的触头P向下移动时，请问电容器的电荷量如何变化？
五、课堂小结
1．解决电路动态变化的基本思路：
“先总后分”——先判断总电阻和总电流如何变化。
“先干后支”——先分析干路部分，再分析支路部分。
“先定后变”——先分析定值电阻所在支路，再分析阻值变化的支路。
板书设计
1．解决电路动态变化的基本思路：
“先总后分”——先判断总电阻和总电流如何变化。
“先干后支”——先分析干路部分，再分析支路部分。
“先定后变”——先分析定值电阻所在支路，再分析阻值变化的支路。
