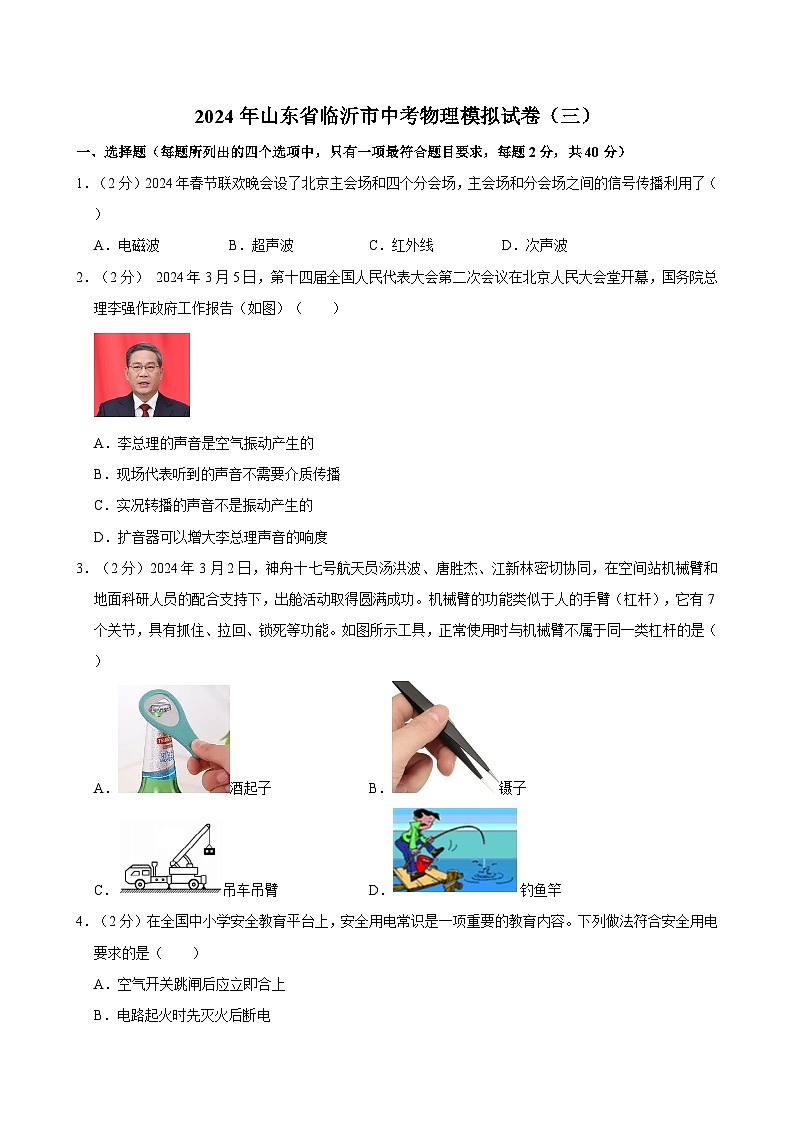

2024年山东省临沂市中考物理模拟试卷（三）

这是一份2024年山东省临沂市中考物理模拟试卷（三），共31页。试卷主要包含了选择题，填空题，作图与实验题，计算题等内容，欢迎下载使用。
1．（2分）2024年春节联欢晚会设了北京主会场和四个分会场，主会场和分会场之间的信号传播利用了（ ）
A．电磁波B．超声波C．红外线D．次声波
2．（2分） 2024年3月5日，第十四届全国人民代表大会第二次会议在北京人民大会堂开幕，国务院总理李强作政府工作报告（如图）（ ）
A．李总理的声音是空气振动产生的
B．现场代表听到的声音不需要介质传播
C．实况转播的声音不是振动产生的
D．扩音器可以增大李总理声音的响度
3．（2分）2024年3月2日，神舟十七号航天员汤洪波、唐胜杰、江新林密切协同，在空间站机械臂和地面科研人员的配合支持下，出舱活动取得圆满成功。机械臂的功能类似于人的手臂（杠杆），它有7个关节，具有抓住、拉回、锁死等功能。如图所示工具，正常使用时与机械臂不属于同一类杠杆的是（ ）
A．酒起子B．镊子
C．吊车吊臂D．钓鱼竿
4．（2分）在全国中小学安全教育平台上，安全用电常识是一项重要的教育内容。下列做法符合安全用电要求的是（ ）
A．空气开关跳闸后应立即合上
B．电路起火时先灭火后断电
C．将家用电器的金属外壳接地
D．将三脚插头插在两孔插座上

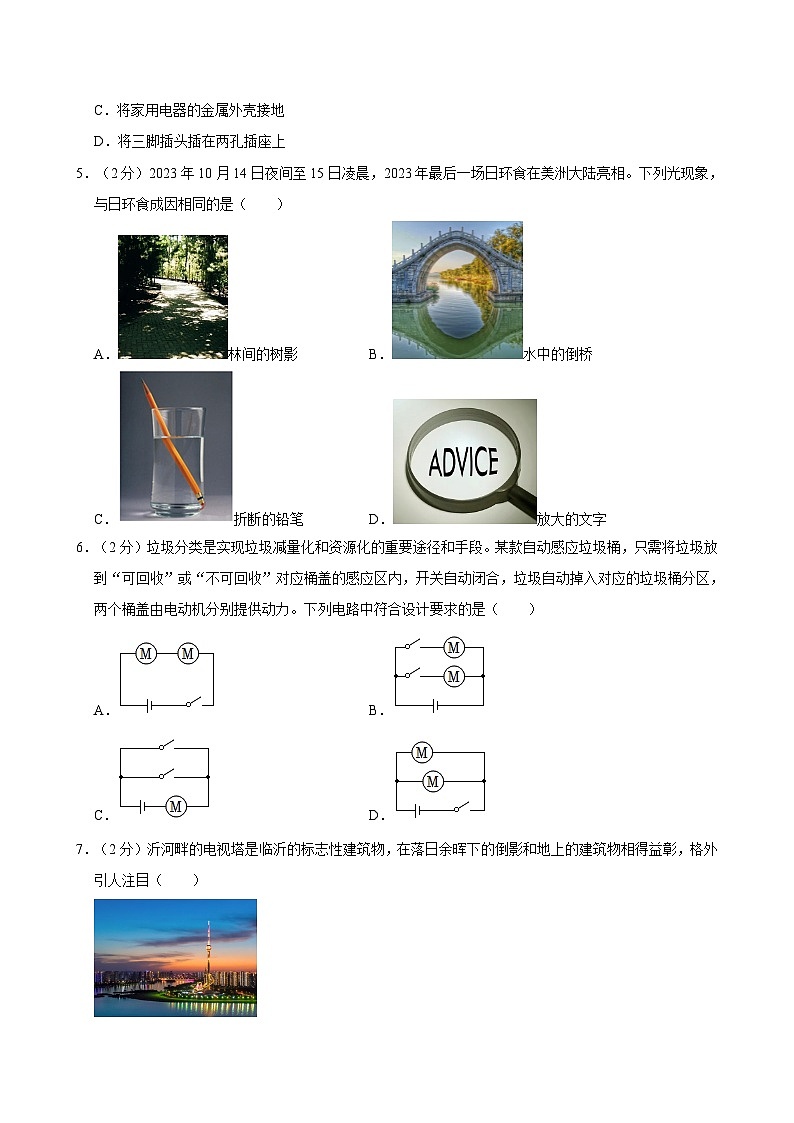

5．（2分）2023年10月14日夜间至15日凌晨，2023年最后一场日环食在美洲大陆亮相。下列光现象，与日环食成因相同的是（ ）
A．林间的树影B．水中的倒桥
C．折断的铅笔D．放大的文字
6．（2分）垃圾分类是实现垃圾减量化和资源化的重要途径和手段。某款自动感应垃圾桶，只需将垃圾放到“可回收”或“不可回收”对应桶盖的感应区内，开关自动闭合，垃圾自动掉入对应的垃圾桶分区，两个桶盖由电动机分别提供动力。下列电路中符合设计要求的是（ ）
A．B．
C．D．
7．（2分）沂河畔的电视塔是临沂的标志性建筑物，在落日余晖下的倒影和地上的建筑物相得益彰，格外引人注目（ ）

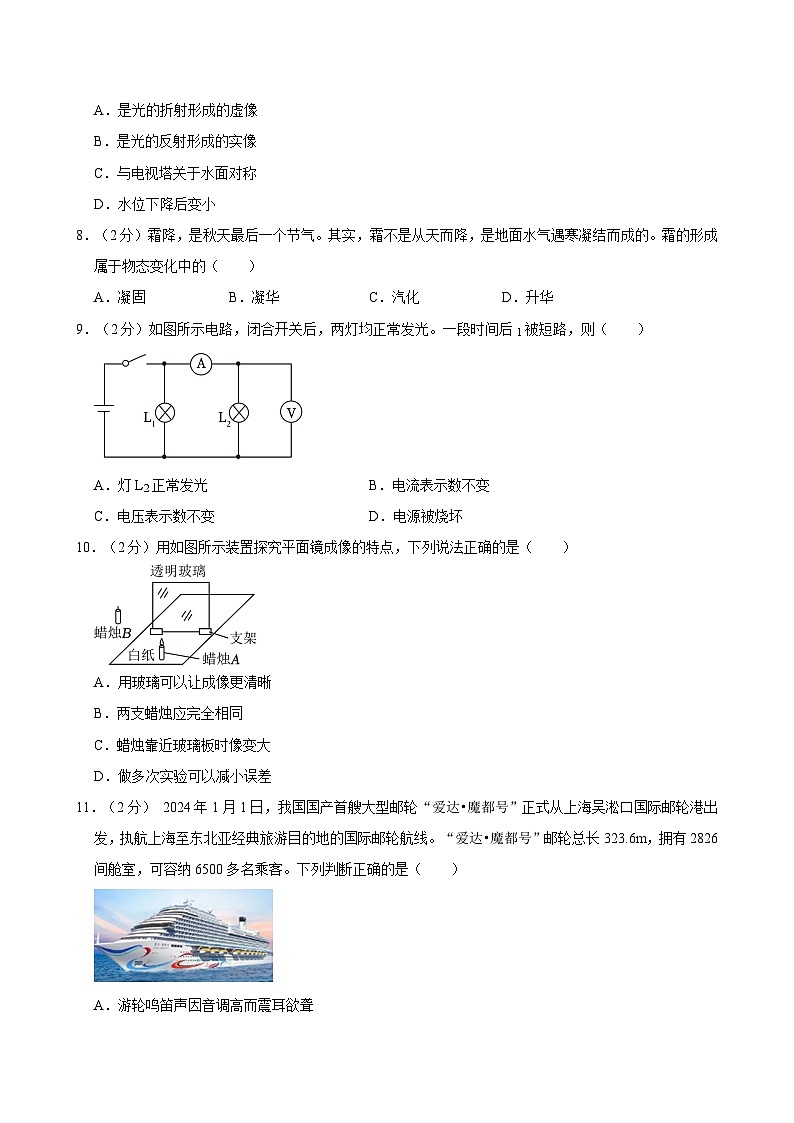

A．是光的折射形成的虚像
B．是光的反射形成的实像
C．与电视塔关于水面对称
D．水位下降后变小
8．（2分）霜降，是秋天最后一个节气。其实，霜不是从天而降，是地面水气遇寒凝结而成的。霜的形成属于物态变化中的（ ）
A．凝固B．凝华C．汽化D．升华
9．（2分）如图所示电路，闭合开关后，两灯均正常发光。一段时间后1被短路，则（ ）
A．灯L2正常发光B．电流表示数不变
C．电压表示数不变D．电源被烧坏
10．（2分）用如图所示装置探究平面镜成像的特点，下列说法正确的是（ ）
A．用玻璃可以让成像更清晰
B．两支蜡烛应完全相同
C．蜡烛靠近玻璃板时像变大
D．做多次实验可以减小误差
11．（2分） 2024年1月1日，我国国产首艘大型邮轮“爱达•魔都号”正式从上海吴淞口国际邮轮港出发，执航上海至东北亚经典旅游目的地的国际邮轮航线。“爱达•魔都号”邮轮总长323.6m，拥有2826间舱室，可容纳6500多名乘客。下列判断正确的是（ ）
A．游轮鸣笛声因音调高而震耳欲聋
B．游客越多，游轮排开海水的质量越小
C．游客越多，游轮底部所受海水的压强越大
D．匀速航行的游轮所受推力大于阻力
12．（2分）2023年2月10日，国产大型水陆两栖飞机AG600M全面进入型号合格取证试飞阶段。AG600是一款大型水陆两栖飞机，最大航速460km/h，一次可吸水12t，g取10N/kg（ ）
A．飞机飞行时，机翼上表面受到的气压大于下表面的气压
B．正在水面上汲水的飞机，其底部受到水的压强保持不变
C．在空中匀速飞行的飞机，受到的空气浮力为5.35×104N
D．静止在水面上的飞机汲满水后，其浸入水中的体积增大12m3
13．（2分）下列关于电与磁的四个实验的认识，正确的是（ ）
A．甲说明磁场能产生电流
B．乙中通电螺线管的左端是S极
C．丙中的线圈处于平衡位置
D．丁说明了电动机的工作原理
14．（2分）如图所示，在试管内装适量的水，用橡胶塞塞住管口，橡胶塞被推出，同时管口出现大量“白气”。关于此实验（ ）
A．加热水是热传递改变了水的内能
B．水管中水的沸点高于100℃
C．管口的“白气”是液化的结果
D．此过程与内燃机的压缩冲程相似
15．（2分）下列数据，符合实际的是（ ）
A．一元硬币的直径约10mm
B．成年人步行速度约1.1km/h
C．两个鸡蛋的质量约100g
D．家用电冰箱的额定电流约4A
16．（2分）2023年3月4日，“泰山财险杯”临沂市羽毛球精英邀请赛开赛，为持续办好我市全民健身系列赛事起到重要推动作用。关于羽毛球比赛（ ）
A．将球发出说明力可以改变物体的形状
B．加速上升的羽毛球机械能逐渐增大
C．羽毛球很容易被回击说明它惯性很大
D．在空中运动到最高点的羽毛球受力平衡
17．（2分）如图所示电路，闭合开关后两灯均能正常发光，下列判断正确的是（ ）
A．两灯的额定功率一定相同
B．电流表A1测通过L1的电流
C．断开S2时，灯L1亮度不变
D．两电流表的示数可能相同
18．（2分）图甲为某烟雾报警器，可在发生火灾时第一时间检测出室内烟雾浓度变化并报警。图乙是该烟雾报警的简化原理图，电源电压不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大。当有烟雾遮挡射向光敏电阻R的激光时，变大的物理量是（ ）
A．电流表的示数B．电压表的示数
C．电阻R0的功率D．电路的总功率
19．（2分）如图甲所示，电源电压保持不变，闭合开关时，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（ ）
A．电源电压是12V
B．定值电阻R的阻值是12Ω
C．变阻器的最大阻值为18Ω
D．电路的最大总功率为13.5W
20．（2分）如图所示，甲、乙两个圆柱形容器盛有不同液体，液体对容器底部的压强相等。现将两个质量相等的物体A、B分别放入甲、乙两个容器中，容器中的液体均未溢出，下列判断正确的是（ ）
A．甲容器中的液体密度小
B．物体A受到的浮力大
C．物体B排开液体的体积小
D．物体A的体积比B的小
二、填空题（每空1分，共18分）
21．（12分）2024年2月20日至21日，临沂迎来了持续冻雨和强降雪天气。面对低温冻雨冰雪天气，城市管理局积极应对，如图所示，是一台正在北京路上工作的除雪车。
（1）地面的冰雪熔化需要 （选填“吸收”或“放出”）热量，汽车碾压后的部分冰雪熔化成水，这是通过 的方式改变了冰雪的内能。
（2）除雪车轮胎宽且数目较多，可以 （选填“增大”或“减小”）对地面压强；更换花纹更粗糙的雪地胎后可以 （选填“增大”或“减小”）摩擦力。
（3）在水平路面上匀速行驶的除雪车相对司机是 （选填“运动”或“静止”）的，此时除雪车受到的牵引力 （选填“大于”“等于”或“小于”）阻力，若除雪车所受阻力为4×104N，则匀速除雪3km，牵引力做功 J。
（4）随着除雪作业的进行，路面上厚厚的积雪都被除雪铲高高扬起到路边，这说明力可以改变物体的 。
（5）车上挂有红色旗帜，是因为旗帜能 （选填“吸收”或“反射”）红光；除雪车燃烧的柴油属于 （选填“可再生”或“不可再生”）能源。
（6）路上行驶的小汽车即使刹车也不能立即停下，是因为小汽车具有 ；一辆小汽车10min行驶了3km，小汽车的平均速度为 km/h。
22．（6分）电阻R1和阻值为10Ω的R2是两段由同种材料制成的粗细相同的电阻丝，把它们按图甲所示方式接入电路。只闭合开关S1，电流表的示数为0.2A；再闭合S2，电流表的示数如图乙所示。
（1）两只电阻是 联的，电流表的示数为 A。
（2）电源电压为 V；电阻R1的阻值为 Ω；电阻丝 （选填“R1”或“R2”）的长度较长。
（3）两只开关均闭合2min，电路消耗的电能为 J。
三、作图与实验题（第23题2分，第24题2分，第25题4分，第26题5分，第27题6分，第28题7分，共24分）
23．（1分）画出图中静止在斜面上的物体所受重力的示意图。
24．（1分）根据通电螺线管的磁感线，在括号里标出静止小磁针的“N”或“S”极。
25．（4分）用焦距为10cm的凸透镜探究其成像特点。
（1）实验前，应调整 的中心、凸透镜的光心和光屏的中心大致在同一高度上。
（2）当蜡烛和光屏位置如图所示时，光屏上承接到烛焰清晰的像，此时的成像特点与 （选填“照相机”或“放大镜”）的相同。
（3）保持凸透镜位置不动，将蜡烛向右移动15cm后，应将光屏移动到 cm刻度线处才能接收到清晰的像。
（4）实验过程中，有一只小飞虫落在了凸透镜上，则光屏上 （选填“有”或“没有”）飞虫的像。
26．（5分）用两个相同的酒精灯分别给水和煤油加热，以探究水和煤油的吸热能力。
（1）本实验需要的测量工具有天平、温度计和 。
（2）在两烧杯中分别装入初温相同且 相等的煤油和水。
（3）组装图甲所示实验装置时，应 （选填“点燃”或“不点燃”）酒精灯。
（4）相同的时间内，水吸收的热量 （选填“大于”“小于”或“等于”）煤油吸收的热量。
（5）根据实验数据描绘的图象如图乙所示，则 的吸热能力较强。
27．（6分）新疆“和田玉”是中国四大明玉之一。小明在新疆旅游时购买了一块玉石籽料，他利用天平和量筒测量了该籽料的密度。
（1）将天平放在水平桌面上，首先应将游码调至 ；若横梁指针在分度盘上的位置如图甲所示，应 ，直至指针指到分度盘中央刻度线上。
（2）用调节好的天平测量玉石籽料的质量，天平平衡时，右盘里的砝码和游码位置如图乙所示 g。
（3）由图丙可知，玉石籽料的体积为 cm3。
（4）该玉石籽料的密度为 kg/m3。
（5）小明在整理器材时发现，测量质量时所用10g的砝码缺损了一小块，则所测玉石籽料的密度是 （选填“偏大”或“偏小”）的。
28．（7分）用图甲所示电路探究电流与电阻的关系，电源电压为6V，四个定值电阻为5Ω、10Ω、20Ω和25Ω。
（1）闭合图甲所示电路的开关，出现的现象是 （选填序号）。
A.电流表有示数，电压表无示数
B.电流表无示数，电压表有示数
C.两电表均无示数
（2）为排除故障，进一步检查发现有一根导线连接错误，请在该导线上画“×”（导线不允许交叉）。
（3）排除故障后闭合开关前，滑动变阻器的滑片应置于最 端。
（4）实验时，先将5Ω的定值电阻接入电路，并调节滑动变阻器的滑片，读出电流表的示数并记录。断开开关，将定值电阻换成10Ω的后再闭合开关 移动，直至电压表的示数为2V。
（5）依次更换不同的电阻完成实验，其中更换25Ω电阻时，电流表的读数应为 A。
（6）根据实验数据绘制的图象如图乙所示，可得出结论： 。
（7）为完成该实验，滑动变阻器的最大阻值应不小于 Ω。
四、计算题（第28题8分，第29题10分，共18分）
29．（8分）2023年2月13日，国家能源局新闻发布会通报，我国风电光伏发电量首次突破1万亿千瓦时。右图是某学校教学楼楼顶安装的总功率为25kW的光伏发电系统，该光伏发电系统一天的发电量可以将2t的水从20℃加热到100℃。则：
（1）光伏发电系统一天的发电量相当于完全燃烧多少立方米的天然气？（天然气的热值（q＝3.6×107J/m3）
（2）该光伏发电系统加热水的效率为多少？（结果保留1位小数）
30．（10分）低空经济作为新质生产力的代表，已经成为培育发展新动能的重要方向。2024年3月6日，合肥无人机医疗物资运输航线正式开通（如图），g取10N/kg，求无人机：
（1）四脚着地平放在水平地面上时对地面的压强。
（2）以最大水平飞行速度匀速飞行420m所用时间。
（3）电源的额定工作电流。
2024年山东省临沂市中考物理模拟试卷（三）
参考答案与试题解析
一、选择题（每题所列出的四个选项中，只有一项最符合题目要求，每题2分，共40分）
1．（2分）2024年春节联欢晚会设了北京主会场和四个分会场，主会场和分会场之间的信号传播利用了（ ）
A．电磁波B．超声波C．红外线D．次声波
【答案】A
【解答】解：电磁波能够传递信息，主会场和分会场之间的信号传播利用了电磁波。
故选：A。
2．（2分） 2024年3月5日，第十四届全国人民代表大会第二次会议在北京人民大会堂开幕，国务院总理李强作政府工作报告（如图）（ ）
A．李总理的声音是空气振动产生的
B．现场代表听到的声音不需要介质传播
C．实况转播的声音不是振动产生的
D．扩音器可以增大李总理声音的响度
【答案】D
【解答】解：A、李总理的声音是声带的振动产生的；
B、现场代表听到的声音需要介质传播；
C、实况转播的声音是扬声器的振动产生的；
D、扩音器可以增大李总理声音的响度。
故选：D。
3．（2分）2024年3月2日，神舟十七号航天员汤洪波、唐胜杰、江新林密切协同，在空间站机械臂和地面科研人员的配合支持下，出舱活动取得圆满成功。机械臂的功能类似于人的手臂（杠杆），它有7个关节，具有抓住、拉回、锁死等功能。如图所示工具，正常使用时与机械臂不属于同一类杠杆的是（ ）
A．酒起子B．镊子
C．吊车吊臂D．钓鱼竿
【答案】A
【解答】解：机械臂在使用过程中，动力臂小于阻力臂；
A、酒起子在使用过程中，属于省力杠杆；
B、镊子在使用过程中，属于费力杠杆；
C、吊车吊臂在使用过程中，属于费力杠杆；
D、钓鱼竿在使用过程中，属于费力杠杆。
故选：A。
4．（2分）在全国中小学安全教育平台上，安全用电常识是一项重要的教育内容。下列做法符合安全用电要求的是（ ）
A．空气开关跳闸后应立即合上
B．电路起火时先灭火后断电
C．将家用电器的金属外壳接地
D．将三脚插头插在两孔插座上
【答案】C
【解答】解：A、家庭中的空气开关突然跳闸，所以应该先检查电路的故障，再将空气开关复位；
B、电路起火时先断电后灭火后，故B错误；
C、用电器的金属外壳是导体，会使金属外壳带电，电流就通过地线，防止了触电事故的发生，故C正确；
D、洗衣机，是由于这些用电器的外壳是金属，当用电器漏电时，三孔插座会将金属壳的电通入大地，有触电的危险。
故选：C。
5．（2分）2023年10月14日夜间至15日凌晨，2023年最后一场日环食在美洲大陆亮相。下列光现象，与日环食成因相同的是（ ）
A．林间的树影B．水中的倒桥
C．折断的铅笔D．放大的文字
【答案】A
【解答】解：
A、林间的树影是光的直线传播形成的；
B、水中的倒桥属于光的反射现象；
CD、折断的铅笔和放大的文字都属于光的折射现象。
故选：A。
6．（2分）垃圾分类是实现垃圾减量化和资源化的重要途径和手段。某款自动感应垃圾桶，只需将垃圾放到“可回收”或“不可回收”对应桶盖的感应区内，开关自动闭合，垃圾自动掉入对应的垃圾桶分区，两个桶盖由电动机分别提供动力。下列电路中符合设计要求的是（ ）
A．B．
C．D．
【答案】B
【解答】解：扔垃圾时只需将手伸到“可回收”或“不可回收”相应感应区上方一定距离内，感应开关自动闭合，对应的垃圾桶盖缓缓打开，且“可回收”或“不可回收”的感应开关是并联的，且每个开关在支路中控制一个电动机。
故选：B。
7．（2分）沂河畔的电视塔是临沂的标志性建筑物，在落日余晖下的倒影和地上的建筑物相得益彰，格外引人注目（ ）
A．是光的折射形成的虚像
B．是光的反射形成的实像
C．与电视塔关于水面对称
D．水位下降后变小
【答案】C
【解答】解：AB、电视塔在水中的“倒影”是由于光照射到水面发生光的反射形成的虚像；
CD、平面镜成像的特点：物像等大，则电视塔在水中的“倒影”与电视塔关于水面对称，故C正确。
故选：C。
8．（2分）霜降，是秋天最后一个节气。其实，霜不是从天而降，是地面水气遇寒凝结而成的。霜的形成属于物态变化中的（ ）
A．凝固B．凝华C．汽化D．升华
【答案】B
【解答】解：霜是固态的，是由空气中的水蒸气遇冷凝华形成的。
故选：B。
9．（2分）如图所示电路，闭合开关后，两灯均正常发光。一段时间后1被短路，则（ ）
A．灯L2正常发光B．电流表示数不变
C．电压表示数不变D．电源被烧坏
【答案】D
【解答】解：根据电路图可知，两个灯泡并联接入电路中，电流表测量通过灯泡L2的电流；一段时间后1被短路，则电源被短路，灯泡都不发光、电压表示数都变为8。
故选：D。
10．（2分）用如图所示装置探究平面镜成像的特点，下列说法正确的是（ ）
A．用玻璃可以让成像更清晰
B．两支蜡烛应完全相同
C．蜡烛靠近玻璃板时像变大
D．做多次实验可以减小误差
【答案】B
【解答】解：A.玻璃板能透过光，用玻璃板是为了便于确定像的位置；
B.为了探究物与像的大小关系，需要两支完全相同的蜡烛；
C.平面镜所成的像与物体的大小相等，物体的大小不发生变化，故C错误；
D.本实验中多次实验是为了寻找普遍规律，而不是减小误差。
故选：B。
11．（2分） 2024年1月1日，我国国产首艘大型邮轮“爱达•魔都号”正式从上海吴淞口国际邮轮港出发，执航上海至东北亚经典旅游目的地的国际邮轮航线。“爱达•魔都号”邮轮总长323.6m，拥有2826间舱室，可容纳6500多名乘客。下列判断正确的是（ ）
A．游轮鸣笛声因音调高而震耳欲聋
B．游客越多，游轮排开海水的质量越小
C．游客越多，游轮底部所受海水的压强越大
D．匀速航行的游轮所受推力大于阻力
【答案】C
【解答】解：A、游轮鸣笛声因响度大而震耳欲聋；
B、游客越多，受到的浮力越大，排开海水的重力越大，故B错误；
C、游客越多，由阿基米德原理，吃水深度越大，游轮底部所受海水的压强越大；
D、匀速航行的游轮受平衡力的作用，故D错误。
故选：C。
12．（2分）2023年2月10日，国产大型水陆两栖飞机AG600M全面进入型号合格取证试飞阶段。AG600是一款大型水陆两栖飞机，最大航速460km/h，一次可吸水12t，g取10N/kg（ ）
A．飞机飞行时，机翼上表面受到的气压大于下表面的气压
B．正在水面上汲水的飞机，其底部受到水的压强保持不变
C．在空中匀速飞行的飞机，受到的空气浮力为5.35×104N
D．静止在水面上的飞机汲满水后，其浸入水中的体积增大12m3
【答案】D
【解答】解：A、机翼的形状是上凸下平，则机翼上方的空气流速大于下方的空气流速，从而产生向上的升力作用；
B、飞机静止在水面上，飞机底部所处的深度变大，故B错误；
C、由于飞机的最大起飞质量是53.5t最大＝m最大g＝53.5×102kg×10N/kg＝5.35×105N，在空中匀速飞行的飞机，受到的空气浮力等于重力；
D、飞机静止在水面上时处于漂浮状态，所以浮＝G水；
根据阿基米德原理可得浸入水中体积的增大量：ΔV排＝＝＝12m3；故D正确。
故选：D。
13．（2分）下列关于电与磁的四个实验的认识，正确的是（ ）
A．甲说明磁场能产生电流
B．乙中通电螺线管的左端是S极
C．丙中的线圈处于平衡位置
D．丁说明了电动机的工作原理
【答案】B
【解答】解：A、通电导线放在小磁针上方时，小磁针的运动可以显示磁场的存在，是奥斯特实验；
B、电流从螺线管的右侧流入，根据安培定则可知，故B正确；
C、图中线圈的平面与磁感线的方向相同，故C错误；
D、图中没有电池，是电磁感应现象实验图，故D错误。
故选：B。
14．（2分）如图所示，在试管内装适量的水，用橡胶塞塞住管口，橡胶塞被推出，同时管口出现大量“白气”。关于此实验（ ）
A．加热水是热传递改变了水的内能
B．水管中水的沸点高于100℃
C．管口的“白气”是液化的结果
D．此过程与内燃机的压缩冲程相似
【答案】D
【解答】解：A、用酒精灯烧水时，是通过热传递改变物体内能的；
B、水的沸点在标准大气压下是100℃，水上方的气压变大，水管中水的沸点高于100℃；
C、橡胶塞冲出时，水蒸气的内能会减小，水蒸气遇冷液化成小水珠，故C正确；
D、水蒸气会对橡胶塞做功，与内燃机的做功冲程相似。
故选：D。
15．（2分）下列数据，符合实际的是（ ）
A．一元硬币的直径约10mm
B．成年人步行速度约1.1km/h
C．两个鸡蛋的质量约100g
D．家用电冰箱的额定电流约4A
【答案】C
【解答】解：A、一元硬币的直径约2cm＝20mm；
B、成年人步行速度约1.5m/s＝3.96km/h；
C、1个鸡蛋的质量约50g，故C符合实际；
D、家用电冰箱的额定功率约220W＝＝8A。
故选：C。
16．（2分）2023年3月4日，“泰山财险杯”临沂市羽毛球精英邀请赛开赛，为持续办好我市全民健身系列赛事起到重要推动作用。关于羽毛球比赛（ ）
A．将球发出说明力可以改变物体的形状
B．加速上升的羽毛球机械能逐渐增大
C．羽毛球很容易被回击说明它惯性很大
D．在空中运动到最高点的羽毛球受力平衡
【答案】B
【解答】解：A、运动员将球发出，说明力可以改变排球的运动状态；
B、加速上升的羽毛球机，动能变大，重力势能就变大，故B正确；
C、惯性只与物体质量有关，所以羽毛球的惯性就不变；
D、在空中运动到最高点的羽毛球，所以球受到非平衡力的作用。
故选：B。
17．（2分）如图所示电路，闭合开关后两灯均能正常发光，下列判断正确的是（ ）
A．两灯的额定功率一定相同
B．电流表A1测通过L1的电流
C．断开S2时，灯L1亮度不变
D．两电流表的示数可能相同
【答案】C
【解答】解：如图，把电流表看成导线1和灯L2是并联的，
开关S6在干路上控制灯L1和灯L2，开关S4在灯L2支路上控制灯L2，
电流表A4在干路上，测量灯L1和灯L2的总电流，电流表A7在灯L2的支路上，测量灯L2的支路电流。
A、灯L4和灯L2是并联的，两灯两端的电压相等，说明两灯的额定电压相等，如果两灯的电阻相等，如果两灯的电阻不相等，故A错误。
B、电流表A2在干路上，测量灯L1和灯L2的总电流，电流表A8在灯L2的支路上，测量灯L2的支路电流，故B错误。
C、灯L6和灯L2是并联的，并联电路中各支路用电器互不影响1在干路上控制灯L3和灯L2，开关S2在灯L6支路上控制灯L2，所以断开S2时，灯L2亮度不变，故C正确。
D、电流表A2在干路上，测量灯L1和灯L5的总电流，电流表A1在灯L2的支路上，测量灯L8的支路电流，两个电流表示数一定不相等。
故选：C。
18．（2分）图甲为某烟雾报警器，可在发生火灾时第一时间检测出室内烟雾浓度变化并报警。图乙是该烟雾报警的简化原理图，电源电压不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大。当有烟雾遮挡射向光敏电阻R的激光时，变大的物理量是（ ）
A．电流表的示数B．电压表的示数
C．电阻R0的功率D．电路的总功率
【答案】B
【解答】解：由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压。
因光敏电阻R的阻值随光照强度的减弱而增大，
所以当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，电路中的总电阻增大，
由I＝知，电路中的电流减小，故A不符合题意；
由U＝IR可知，R0两端电压变小，根据P＝UI知电阻R7的功率变小，故C不符合题意；
因串联电路中总电压等于各分电压之和，
所以，R两端的电压变大，故B符合题意；
由P＝UI知电路的总功率变小，故D不符合题意。
故选：B。
19．（2分）如图甲所示，电源电压保持不变，闭合开关时，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（ ）
A．电源电压是12V
B．定值电阻R的阻值是12Ω
C．变阻器的最大阻值为18Ω
D．电路的最大总功率为13.5W
【答案】D
【解答】解：A、由电路图可知，电路为R接在电源两极的简单电路，电流表测电路中的电流，由图象可知，电压表的示数为9V，故A错误；
B、由I＝，定值电阻R的阻值：R＝＝，故B错误；
C、当滑片P位于b端时，此时电路中的电流最小，
由图象可知，电路中的最小电流I′＝0.5A，
则电路中的总电阻：R总＝＝＝18Ω，
因串联电路中总电阻等于各分电阻之和，所以滑大＝R总﹣R＝18Ω﹣6Ω＝12Ω，故C错误；
D、当滑片P滑到a点时，故D正确。
故选：D。
20．（2分）如图所示，甲、乙两个圆柱形容器盛有不同液体，液体对容器底部的压强相等。现将两个质量相等的物体A、B分别放入甲、乙两个容器中，容器中的液体均未溢出，下列判断正确的是（ ）
A．甲容器中的液体密度小
B．物体A受到的浮力大
C．物体B排开液体的体积小
D．物体A的体积比B的小
【答案】D
【解答】解：
A、由图知h甲＜h乙，已知两种液体对容器底的压强相等，则根据p＝ρgh可知，ρ甲＞ρ乙，故A错误；
B、两个质量相等的物体A、乙两个容器中，则A受到的浮力等于A的重力，则B受到的浮力也等于B的重力、B的质量相等，所以A，故B错误；
C、由于A，且液体的密度ρ甲＞ρ乙；根据阿基米德原理F浮＝ρ液gV排可知VA排＜VB排，即物体B排开液体的体积大，故C错误；
D、物体A在甲液体中悬浮，物体B在乙液体中漂浮，由于ρ甲＞ρ乙，则两物体的密度关系为ρA＞ρB，已知A、B的质量相等可知VA＜VB，即物体A的体积比B的小，故D正确。
故选：D。
二、填空题（每空1分，共18分）
21．（12分）2024年2月20日至21日，临沂迎来了持续冻雨和强降雪天气。面对低温冻雨冰雪天气，城市管理局积极应对，如图所示，是一台正在北京路上工作的除雪车。
（1）地面的冰雪熔化需要 吸收 （选填“吸收”或“放出”）热量，汽车碾压后的部分冰雪熔化成水，这是通过 做功 的方式改变了冰雪的内能。
（2）除雪车轮胎宽且数目较多，可以 减小 （选填“增大”或“减小”）对地面压强；更换花纹更粗糙的雪地胎后可以 增大 （选填“增大”或“减小”）摩擦力。
（3）在水平路面上匀速行驶的除雪车相对司机是 静止 （选填“运动”或“静止”）的，此时除雪车受到的牵引力 等于 （选填“大于”“等于”或“小于”）阻力，若除雪车所受阻力为4×104N，则匀速除雪3km，牵引力做功 1.2×108 J。
（4）随着除雪作业的进行，路面上厚厚的积雪都被除雪铲高高扬起到路边，这说明力可以改变物体的 运动状态 。
（5）车上挂有红色旗帜，是因为旗帜能 反射 （选填“吸收”或“反射”）红光；除雪车燃烧的柴油属于 不可再生 （选填“可再生”或“不可再生”）能源。
（6）路上行驶的小汽车即使刹车也不能立即停下，是因为小汽车具有 惯性 ；一辆小汽车10min行驶了3km，小汽车的平均速度为 18 km/h。
【答案】（1）吸收；做功；（2）减小；增大；（3）静止；等于；1.2×108；（4）运动状态；（5）反射；不可再生；（6）惯性；18。
【解答】解：（1）地面上的冰雪熔化成水是熔化现象，需要吸收热量，这是通过做功的方式改变了冰雪的内能。
（2）除雪车轮胎宽且数目多，增大了受力面积。更换花纹更粗糙的雪地胎后，从而增大了摩擦力。
（3）在水平面上匀速的除雪车与司机的相对位置没有改变，因此是静止的，在水平方向上受到的是一对平衡力。根据功的计算公式
W＝Fs＝4×104N×3000m＝6.2×108J
（4）路面上厚厚的积雪被除雪铲高高的扬到了路边这说明力改变了物体的运动状态。
（5）不透明的物体的颜色是由反射的色光确定的，红色旗帜是不透明的。柴油是通过石油提炼的，因此柴油也是不可再生能源。
（6）一切物体都具有惯性，行驶的小汽车要保持继续运动的状态，就是因为小车具有惯性
故答案为：（1）吸收；做功；增大；等于8；（4）运动状态；（5）反射；（6）惯性。
22．（6分）电阻R1和阻值为10Ω的R2是两段由同种材料制成的粗细相同的电阻丝，把它们按图甲所示方式接入电路。只闭合开关S1，电流表的示数为0.2A；再闭合S2，电流表的示数如图乙所示。
（1）两只电阻是 并 联的，电流表的示数为 0.5 A。
（2）电源电压为 3 V；电阻R1的阻值为 15 Ω；电阻丝 R1 （选填“R1”或“R2”）的长度较长。
（3）两只开关均闭合2min，电路消耗的电能为 180 J。
【答案】（1）并；0.5；（2）3；15；R1；（3）180。
【解答】解：（1）由图甲可知，当开关S1闭合、S断开时1工作；
当开关S6、S2都闭合时，R1、R3并联，电流表测量干路的总电流，
由图乙可知，电流表的量程为0～0.8A，
由指针位置可知，此时电流表的示数I＝0.5A；
（2）根据并联电路的电流特点可知，当R5、R2并联时，通过R2的电流：I7＝I﹣I1＝05A﹣0.2A＝0.3A，
由I＝可知，R8两端的电压：U2＝I2R8＝0.3A×10Ω＝6V；
根据并联的电压特点可知，电源电压：U＝U1＝U2＝2V，
R1的指针：R1＝＝＝15Ω；
由于R1＞R7，根据导体电阻的影响因素可知，电阻丝R1比R2的更长；
（3）两只开关均闭合5min，电路消耗的电能：W＝UIt＝3V×0.6A×2×60s＝180J。
故答案为：（1）并；0.5；15；R1；（3）180。
三、作图与实验题（第23题2分，第24题2分，第25题4分，第26题5分，第27题6分，第28题7分，共24分）
23．（1分）画出图中静止在斜面上的物体所受重力的示意图。
【答案】。
【解答】解：先画出物体的重心，然后从重心开始竖直向下作出重力G的示意图
。
24．（1分）根据通电螺线管的磁感线，在括号里标出静止小磁针的“N”或“S”极。
【答案】
【解答】解：磁体的外部磁感线从N极出来、回到S极的，右端为S极，小磁针的右端为N极
25．（4分）用焦距为10cm的凸透镜探究其成像特点。
（1）实验前，应调整 烛焰 的中心、凸透镜的光心和光屏的中心大致在同一高度上。
（2）当蜡烛和光屏位置如图所示时，光屏上承接到烛焰清晰的像，此时的成像特点与 照相机 （选填“照相机”或“放大镜”）的相同。
（3）保持凸透镜位置不动，将蜡烛向右移动15cm后，应将光屏移动到 80.0 cm刻度线处才能接收到清晰的像。
（4）实验过程中，有一只小飞虫落在了凸透镜上，则光屏上 没有 （选填“有”或“没有”）飞虫的像。
【答案】（1）烛焰；（2）照相机；（3）80.0；（4）没有。
【解答】解：（1）为了使像成在光屏中央，应调整烛焰的中心；
（2）当蜡烛和光屏位置如图所示，此时物距u＝50.0cm﹣20.0cm＝30.2cm＞2f、缩小的实像；
（3）保持凸透镜位置不动，将蜡烛向右移动15cm后，此时物距等于原来的像距，根据在光的折射中，光屏上能接收到清晰的像；
（4）实验过程中，有一只小飞虫落在了凸透镜上，成正立，虚像不能用光屏承接。
故答案为：（1）烛焰；（2）照相机；（4）没有。
26．（5分）用两个相同的酒精灯分别给水和煤油加热，以探究水和煤油的吸热能力。
（1）本实验需要的测量工具有天平、温度计和 秒表 。
（2）在两烧杯中分别装入初温相同且 质量 相等的煤油和水。
（3）组装图甲所示实验装置时，应 点燃 （选填“点燃”或“不点燃”）酒精灯。
（4）相同的时间内，水吸收的热量 等于 （选填“大于”“小于”或“等于”）煤油吸收的热量。
（5）根据实验数据描绘的图象如图乙所示，则 水 的吸热能力较强。
【答案】（1）秒表；（2）质量；（3）点燃；（4）等于；（5）水。
【解答】解：（1）使用相同的酒精灯通过加热时间的长短来比较吸热多少，本实验需要的测量工具有天平。
（2）根据比较吸热能力的方法，要控制不同物质的质量相同。
（3）要用酒精灯的外焰加热，组装图甲所示实验装置时。
（4）由转换法，相同的时间内。
（5）根据实验数据描绘的图象如图乙可知，在水沸腾前，水升温慢。
故答案为：（1）秒表；（2）质量；（4）等于。
27．（6分）新疆“和田玉”是中国四大明玉之一。小明在新疆旅游时购买了一块玉石籽料，他利用天平和量筒测量了该籽料的密度。
（1）将天平放在水平桌面上，首先应将游码调至 标尺左端的零刻度线 ；若横梁指针在分度盘上的位置如图甲所示，应 向左调节平衡螺母 ，直至指针指到分度盘中央刻度线上。
（2）用调节好的天平测量玉石籽料的质量，天平平衡时，右盘里的砝码和游码位置如图乙所示 62.2 g。
（3）由图丙可知，玉石籽料的体积为 20 cm3。
（4）该玉石籽料的密度为 3.11×103 kg/m3。
（5）小明在整理器材时发现，测量质量时所用10g的砝码缺损了一小块，则所测玉石籽料的密度是 偏大 （选填“偏大”或“偏小”）的。
【答案】（1）标尺左端的零刻度线；向左调节平衡螺母；（2）62.2；（3）20；（4）偏大。
【解答】解：（1）将天平放在水平台面上，把游码移到零刻度线处，指针偏右，接着应该向左调节平衡螺母；
（2）如图乙所示，则玉石籽料的质量m＝50g+10g+2.2g＝62.5g；
（3）由图丙可知，玉石籽料放入量筒前的示数为60mL，故玉石籽料的体积为：V＝80mL﹣60mL＝20mL＝20cm3；
（4）该玉石籽料的密度为ρ＝＝＝3.11×103kg/m4；
（5）10g的砝码缺损了一小块，所测质量会偏大可知，质量偏大。
故答案为：（1）标尺左端的零刻度线；向左调节平衡螺母；（3）20。
28．（7分）用图甲所示电路探究电流与电阻的关系，电源电压为6V，四个定值电阻为5Ω、10Ω、20Ω和25Ω。
（1）闭合图甲所示电路的开关，出现的现象是 A （选填序号）。
A.电流表有示数，电压表无示数
B.电流表无示数，电压表有示数
C.两电表均无示数
（2）为排除故障，进一步检查发现有一根导线连接错误，请在该导线上画“×”（导线不允许交叉）。
（3）排除故障后闭合开关前，滑动变阻器的滑片应置于最 右 端。
（4）实验时，先将5Ω的定值电阻接入电路，并调节滑动变阻器的滑片，读出电流表的示数并记录。断开开关，将定值电阻换成10Ω的后再闭合开关 右 移动，直至电压表的示数为2V。
（5）依次更换不同的电阻完成实验，其中更换25Ω电阻时，电流表的读数应为 0.08 A。
（6）根据实验数据绘制的图象如图乙所示，可得出结论： 当电压一定时，通过导体的电流与导体的电阻成反比 。
（7）为完成该实验，滑动变阻器的最大阻值应不小于 50 Ω。
【答案】（1）A；（2）见解答图；（3）右；（4）右；（5）0.08；（6）当电压一定时，通过导体的电流与导体的电阻成反比；（7）50。
【解答】解：（1）由图甲可知，定值电阻和电压表没有接入电路，电流表有示数，故选：A；
（2）在探究电流与电阻的关系实验中，定值电阻，电压表并联在定值电阻两端
；
（3）为了保护电路，闭合开关前，即右端；
（4）实验中，当把5Ω的电阻换成10Ω的电阻后，电阻两端的电压变大，根据串联电路电压的规律，由分压原理，故应把滑动变阻器滑片向右移动；
（5）研究电流与电阻的关系时，需控制定值电阻两端的电压不变V＝2V，当更换25Ω电阻时
I3＝＝＝8.08A；
（6）因定值电阻两端的电压不变，故可得出结论：当电压一定时；
（7）实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律滑＝U﹣UV＝6V﹣8V＝4V，滑动变阻器分得的电压为电压表示数的，根据分压原理，滑动变阻器连入电路中的电阻为：R滑＝2×25Ω＝50Ω，即所选择的滑动变阻器的最大阻值不能小于50Ω。
故答案为：（1）A；（2）见解答图；（4）右；（6）当电压一定时；（7）50。
四、计算题（第28题8分，第29题10分，共18分）
29．（8分）2023年2月13日，国家能源局新闻发布会通报，我国风电光伏发电量首次突破1万亿千瓦时。右图是某学校教学楼楼顶安装的总功率为25kW的光伏发电系统，该光伏发电系统一天的发电量可以将2t的水从20℃加热到100℃。则：
（1）光伏发电系统一天的发电量相当于完全燃烧多少立方米的天然气？（天然气的热值（q＝3.6×107J/m3）
（2）该光伏发电系统加热水的效率为多少？（结果保留1位小数）
【答案】（1）光伏发电系统一天的发电量相当于完全燃烧20立方米的天然气；
（2）该光伏发电系统加热水的效率为93.3%。
【解答】解：（1）该系统一天能发电量为：
W＝Pt＝25kW×8h＝200kW•h＝7.5×108J；
因为天然气完全燃烧放出的热量Q＝W＝7.4×108J；
相当于完全燃烧的天然气的体积为：
V＝＝＝20m3；
（2）水吸收的热量Q吸＝c水m（t﹣t0）＝8.2×103J/（kg•℃）×2000kg×（100℃﹣20℃）＝5.72×108J；
该光伏发电系统加热水的效率η＝＝≈93.3%。
答：（1）光伏发电系统一天的发电量相当于完全燃烧20立方米的天然气；
（2）该光伏发电系统加热水的效率为93.6%。
30．（10分）低空经济作为新质生产力的代表，已经成为培育发展新动能的重要方向。2024年3月6日，合肥无人机医疗物资运输航线正式开通（如图），g取10N/kg，求无人机：
（1）四脚着地平放在水平地面上时对地面的压强。
（2）以最大水平飞行速度匀速飞行420m所用时间。
（3）电源的额定工作电流。
【答案】（1）四脚着地平放在水平地面上时对地面的压强为1.8×105Pa。
（2）以最大水平飞行速度匀速飞行420m所用时间为20s。
（3）电源的额定工作电流为5A。
【解答】解：（1）无人机受到的重力为：G＝mg＝9kg×10N/kg＝90N；
四脚着地平放在水平地面上时对地面的压强为：p＝＝＝＝＝5.8×105Pa。
（2）以最大水平飞行速度匀速飞行420m所用时间为：t＝＝＝20s。
（3）电源的额定工作电流为：I＝＝＝＝50A。
答：（1）四脚着地平放在水平地面上时对地面的压强为1.7×105Pa。
（2）以最大水平飞行速度匀速飞行420m所用时间为20s。
（3）电源的额定工作电流为5A。总质量（含电池及桨）
9kg
四脚着地总面积
5cm2
最大上升速度
8m/s
电源额定功率
1.6kW
最大水平飞行速度
21m/s
电源额定电压
32V
总质量（含电池及桨）
9kg
四脚着地总面积
5cm2
最大上升速度
8m/s
电源额定功率
1.6kW
最大水平飞行速度
21m/s
电源额定电压
32V
