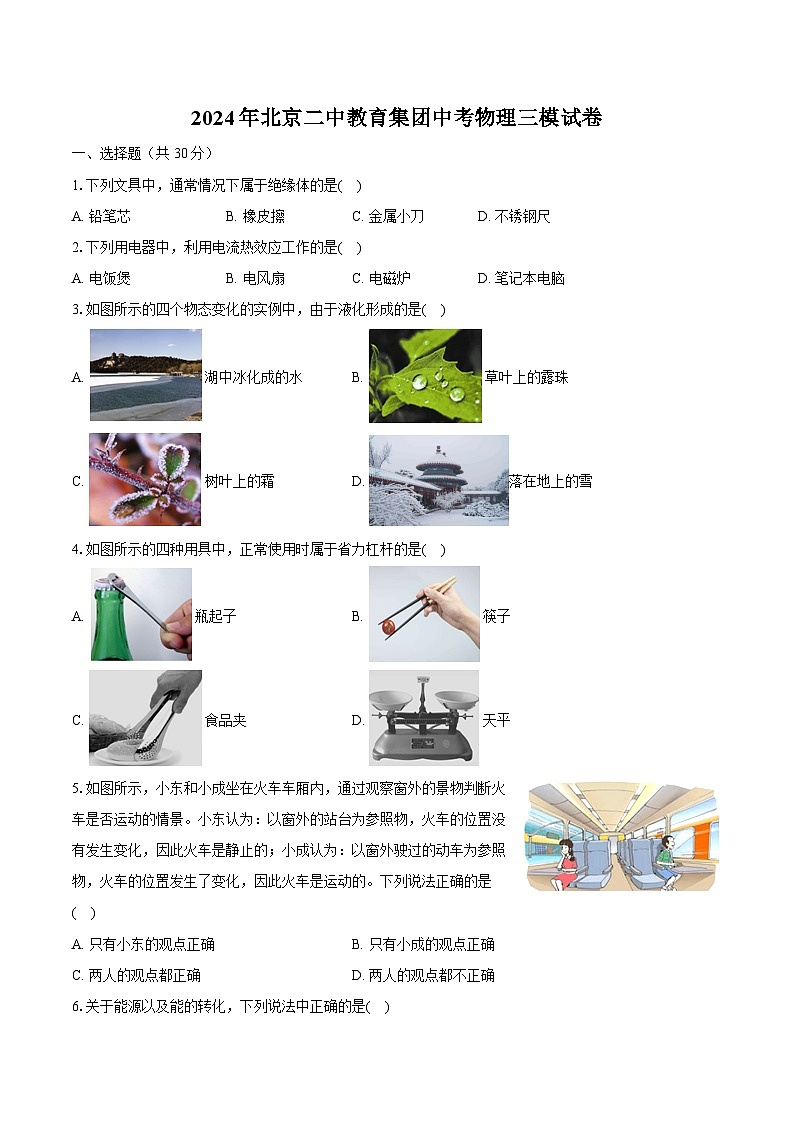

2024年北京二中教育集团中考物理三模试卷（含答案）

这是一份2024年北京二中教育集团中考物理三模试卷（含答案），共13页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
1.下列文具中，通常情况下属于绝缘体的是( )
A. 铅笔芯B. 橡皮擦C. 金属小刀D. 不锈钢尺
2.下列用电器中，利用电流热效应工作的是( )
A. 电饭煲B. 电风扇C. 电磁炉D. 笔记本电脑
3.如图所示的四个物态变化的实例中，由于液化形成的是( )
A. 湖中冰化成的水B. 草叶上的露珠
C. 树叶上的霜D. 落在地上的雪
4.如图所示的四种用具中，正常使用时属于省力杠杆的是( )
A. 瓶起子B. 筷子
C. 食品夹D. 天平
5.如图所示，小东和小成坐在火车车厢内，通过观察窗外的景物判断火车是否运动的情景。小东认为：以窗外的站台为参照物，火车的位置没有发生变化，因此火车是静止的；小成认为：以窗外驶过的动车为参照物，火车的位置发生了变化，因此火车是运动的。下列说法正确的是( )
A. 只有小东的观点正确B. 只有小成的观点正确
C. 两人的观点都正确D. 两人的观点都不正确
6.关于能源以及能的转化，下列说法中正确的是( )
A. 煤、石油、天然气都是可再生能源
B. 风力发电是将电能转化为机械能
C. 四冲程汽油机在做功冲程中内能转化为机械能
D. 通电线圈在磁场中受力转动的过程中，机械能转化为电能
7.关于光现象，下列说法中正确的是( )
A. 人站在平面镜前所看到自己在镜中的像是实像
B. 人通过放大镜观察物体时看到的是物体正立放大的实像
C. 凹透镜对光有发散作用，可用来矫正远视眼
D. 在电影院从不同角度都能看到银幕上的影像，是光的漫反射现象
8.如图是短道速滑女子3000米接力赛中的场景。在完成接力的过程中，后方运动员乙用力向前推前方运动员甲，甲在冰面上加速滑行。下列说法正确的是( )
A. 甲在冰面上加速滑行的过程中，运动状态保持不变
B. 甲在冰面上加速滑行的过程中，所受的合力不为零
C. 甲能够加速滑行，是因为甲受到惯性的作用
D. 乙用力向前推甲时，乙对甲的力大于甲对乙的力
9.一位摄影爱好者采用在同一张底片上多次曝光的方法，拍摄了极限跳伞运动员从悬崖上跳下的过程。从运动员离开悬崖时开始，每隔0.3s曝光一次，得到了一张记录运动员在打开降落伞之前的一段下落情况的照片，如图。已知运动员从a点到d点可视为沿竖直方向运动，通过ab、bc和cd的时间间隔均为0.6s，空气阻力不能忽略。对于运动员从a点到d点的下落过程，下列分析中正确的是( )
A. 运动员下落过程中的速度的大小保持不变
B. 运动员所受的重力在ab段所做的功等于在cd段所做的功
C. 运动员所受的重力在ab段做功比在cd段做功慢
D. 运动员下落过程中减少的重力势能全部转化为动能

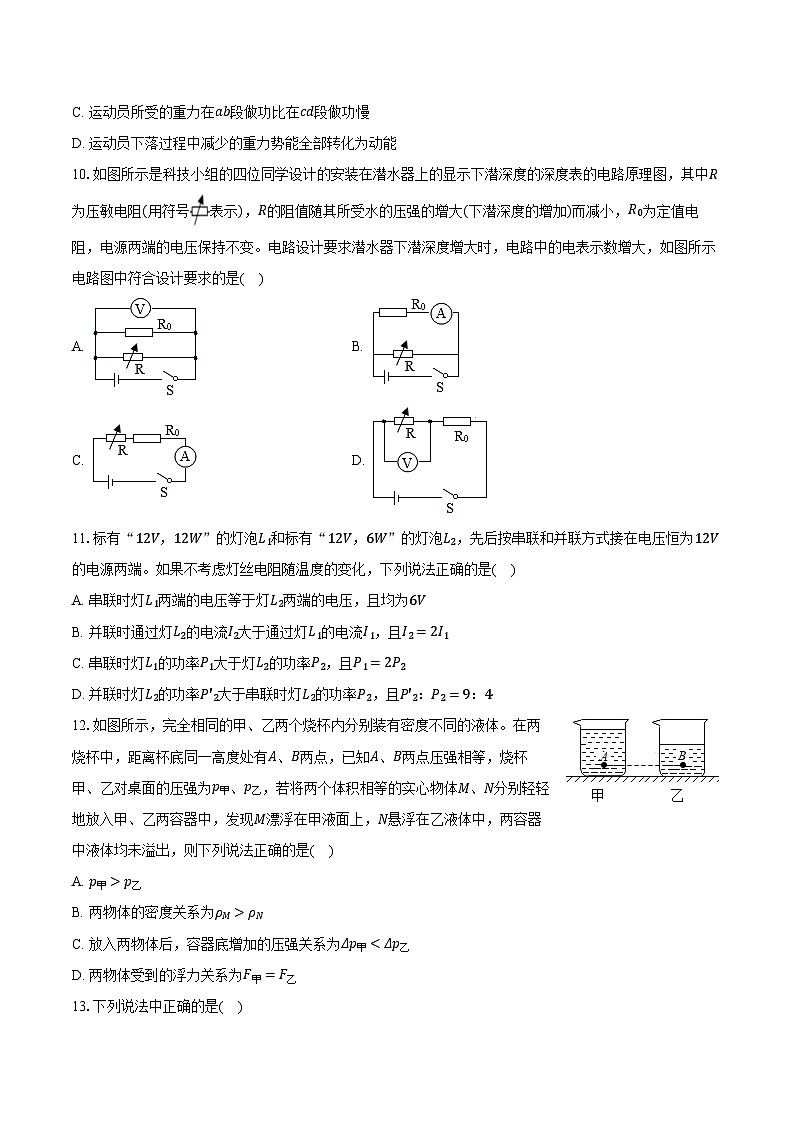

10.如图所示是科技小组的四位同学设计的安装在潜水器上的显示下潜深度的深度表的电路原理图，其中R为压敏电阻(用符号表示)，R的阻值随其所受水的压强的增大(下潜深度的增加)而减小，R0为定值电阻，电源两端的电压保持不变。电路设计要求潜水器下潜深度增大时，电路中的电表示数增大，如图所示电路图中符合设计要求的是( )
A. B.
C. D.
11.标有“12V，12W”的灯泡L1和标有“12V，6W”的灯泡L2，先后按串联和并联方式接在电压恒为12V的电源两端。如果不考虑灯丝电阻随温度的变化，下列说法正确的是( )
A. 串联时灯L1两端的电压等于灯L2两端的电压，且均为6V
B. 并联时通过灯L2的电流I2大于通过灯L1的电流I1，且I2=2I1
C. 串联时灯L1的功率P1大于灯L2的功率P2，且P1=2P2
D. 并联时灯L2的功率P′2大于串联时灯L2的功率P2，且P′2：P2=9：4
12.如图所示，完全相同的甲、乙两个烧杯内分别装有密度不同的液体。在两烧杯中，距离杯底同一高度处有A、B两点，已知A、B两点压强相等，烧杯甲、乙对桌面的压强为p甲、p乙，若将两个体积相等的实心物体M、N分别轻轻地放入甲、乙两容器中，发现M漂浮在甲液面上，N悬浮在乙液体中，两容器中液体均未溢出，则下列说法正确的是( )
A. p甲>p乙
B. 两物体的密度关系为ρM>ρN
C. 放入两物体后，容器底增加的压强关系为Δp甲R乙=R丙，瓶子构造如图所示。请你用上述器材，帮小京完成上述实验。请你设计实验电路图、写出主要实验步骤和实验数据记录表。
27.阅读《负压鱼缸》并回答问题。
负压鱼缸传统鱼缸深度最大不超过60cm，以人的手掌摸到缸底为宜。成年人站立可以勉强操作鱼缸，便决定了传统鱼缸与底座的总体高度为人的腋下高度，不超过1.2m～1.3m。
如果说传统鱼缸是“卧式”鱼缸，如图甲所示的负压鱼缸则是“立式”鱼缸。“负压”是低于一个标准大气压的气体压强状态。使用负压鱼缸可以增加高度，换水、喂鱼也很方便，不受操作的限制。
如图乙所示，如果将一个杯子先放水里，排空所有空气，翻转后底部朝上，然后底下拿东西支承着负压的杯子，一个简易的鱼缸模型就制成了。然而真正的鱼缸体积庞大，装满水后操作不便，因此负压鱼缸的结构采用独特设计，该设计使负压缸顶部保持低压状态，因此水就不会从底缸出口流出。一般负压鱼缸配有电子控制系统以及一台真空泵，如图丙所示，可以通过抽吸形成一定负压。负压鱼缸解决了传统正压鱼缸无法超越的基础性难题：即在操作限制的情况下，可以增加鱼缸的高度，方便观赏，解决了传统家居鱼缸(水族箱)能长不能高的难题。

(1)如图甲所示的新型鱼缸______(选填“属于”或“不属于”)连通器。
(2)“负压”原理在生活中非常普遍，下列例子中利用了“负压”原理的是______；
A.我们呼吸时，肺部扩张状态时，新鲜的空气被压入肺内
B.为了能更快喝到美味的老火靓汤，有些人喜欢用高压锅炖汤
C.医生抽血时，将导管一端的针头插入被检查者的静脉，另一端的针头插入真空采血管，血液便自动流入采血管
(3)爱开动脑筋的小明想起了托里拆利实验，按照大气压强为105Pa计算，大气压强应该能支撑起约10m高的水柱。如图乙所示，如果此时在A点开一个小洞，则负压缸内的水______(选填“会”或“不会”)从A点向上喷出；如图丙所示，根据图中给出的条件，计算出负压缸顶部液面上方的气压为______Pa。(g取10N/kg)
28.如图所示，将一边长为0.1m的正方体木块放置在装有水的底面积为400cm2的圆柱形容器中，木块下端有细绳与容器底部相连，竖直静止，此时木块有25露出水面，绳子处于自由状态，ρ水=1×103kg/m3，g=10N/kg，求：
(1)图中木块所受浮力；
(2)木块的密度；
(3)在容器中加入水，直至木块被完全浸没，此时细绳所受到的拉力。(容器足够高)
29.如图甲所示的电路，闭合开关S后，将滑动变阻器的滑片从A端移到B端，得到电路中两个电压表的示数随电流变化的图像如图乙所示的图像①和图像②。
求：(1)电源电压；
(2)请判断V1表随电流变化的图像是①还是②，并说明理由；
(3)滑动变阻器的最大阻值；
(4)整个电路最大总功率。
参考答案
1.B
2.A
3.B
4.A
5.C
6.C
7.D
8.B
9.C
10.C
11.D
12.C
13.BCD
14.ABC
15.BC
16.72.0 同种电荷相互排斥 两个瓶子内的气体逐渐混合，颜色变得均匀
17.在M点处放一个小磁针，静止时，小磁针北极所指方向就是M点的磁场方向
18.B B物质在熔化过程中4−8min温度保持不变
小
20.放大 清晰的像有可能成在光具座外
21.B 0.3 0.75
22.C、E、G 研究锰铜、镍铬合金和钛这三种材料的导电性能的关系，则需使导体的长度和横截面积相同，选用导体的材料不同
23.手握金属棒产生的电流的方向是否与金属棒的材质有关
24.便于测量力臂大小，同时消除杠杆自重对杠杆平衡的影响 右 物块N应移动到②处
25.答：
原来金属块和小气球悬浮在水中，F浮=G；
把系统的位置轻轻向下移动一些，所处的深度增加，
由公式p=ρgℎ知，
小气球受到水的压强增大，气球的体积变小，
所以气球排开水的体积减小，
由公式F浮=ρ液gV排知，
气球受到的浮力减小，使得浮力小于自重而向下运动，最后沉在水下。
26.解：(1)根据控制变量法，要探究电流通过电阻产生的热量与电阻大小有关，应控制电流和通电时间相同，改变电阻的大小，观察电阻产生的热量与电阻大小的关系；根据煤油的比热容和质量相同，由Q=cmΔt可知，煤油升高的温度越高，电阻产生的热量越多；因保持通过不同的电阻电流大小不变，所以三个烧瓶中的电阻应串联在电路中，实验电路图如下：

(2)实验步骤：
①按照电路图连接电路，观察并记录装置甲、乙、丙中温度计的示数t，并记录装置甲、乙、丙中电阻丝的阻值大小；
②闭合开关S，通电一段时间，观察观察并记录装置甲、乙、丙中温度计的示数t；
③根据公式Δt=t−t0，计算出装置甲、乙、丙中温度计的示数变化量Δt并将数据记录在表格中。
(3)实验数据记录表格如下：

27.不属于 AC 不会 9×104
28.解：(1)木块的体积：V=l3=(0.1m)3=10−3m3，
图中木块静止时，有25体积露出水面，则木块排开水的体积：
V排=(1−25)V=35×10−3m3=6×10−4m3，
木块受到的浮力：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×6×10−4m3=6N；
(2)图中木块漂浮，受到重力与浮力相等，则木块的重力：G=F浮=6N，
根据G=mg=ρVg可得，木块的密度：ρ=GVg=6N10−3m3×10N/kg=0.6×103kg/m3；
(3)木块被完全浸没时，排开水的体积等于木块的体积，即：V排′=V=10−3m3，
木块受到的浮力：F浮′=ρ水gV排′=1.0×103kg/m3×10N/kg×10−3m3=10N，
此时木块受到竖直向上的浮力和竖直向下的重力、细绳的拉力作用，处于静止状态，合力为零，
故细绳的拉力：F=F浮′−G=10N−6N=4N。
答：(1)图中木块所受浮力为6N；
(2)木块的密度为0.6×103kg/m3；
(3)在容器中加入水，直至木块被完全浸没，此时细绳所受到的拉力为4N。
29.解：(1)根据串联电路的电流和电压规律，当电路中的电流为0.5A时，由图乙可知两电压表的示数为5V和7V，故电源电压U=5V+7V=12V；
(2)滑动变阻器的滑片从A端移到B端时阻值变大，电路中总电阻也变大，由I=UR可知电路中的电流变小，而根据分压规律，滑动变阻器两端的电压变大，电源电压不变，则R1两端的电压变小，因此V1表随电流变化的图像是①；
(3)V2表岁电流变化的图像是②，当滑片位于B端时，电阻最大，则电压表V2的示数最大，由图乙可知U2大=8V，此时电路中的电流I=0.4A，则滑动变阻器的最大阻值R2=U2大I=8V0.4A=20Ω；
(4)当电路中电阻最小即互动变阻器的阻值为0时，电路中电流最小，功率最大，由图乙可知，滑动变阻器阻值为0时，电路中的最大电流为I大=1.2A，由P=UI的电路最大总功率为P大=UI大=8V×1.2A=9.6W。
故答案为：(1)电源电压为8V；(2)V1表随电流变化的图像是①，原因：滑动变阻器的滑片从A端移到B端时阻值变大，电路中总电阻也变大，由I=UR可知电路中的电流变小，而根据分压规律，滑动变阻器两端的电压变大，电源电压不变，则R1两端的电压变小，因此V1表随电流变化的图像是①；(3)滑动变阻器的最大阻值为20Ω；(4)整个电路最大总功率为9.6W。 加热时间/min
0
1
2
3
4
5
6
7
8
9
10
A物质的温度/℃
40
41
42
44
46
47
48
49
51
52
54
B物质的温度/℃
40
42
44
46
48
48
48
48
48
50
53
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
1.0
0.4
镍铬合金
E
1.0
0.6
镍铬合金
F
1.0
0.2
钛
G
1.0
0.6
钛
R/Ω
t0/℃
t/℃
Δt/℃
