欧姆定律的理解(沈阳2022.5)　

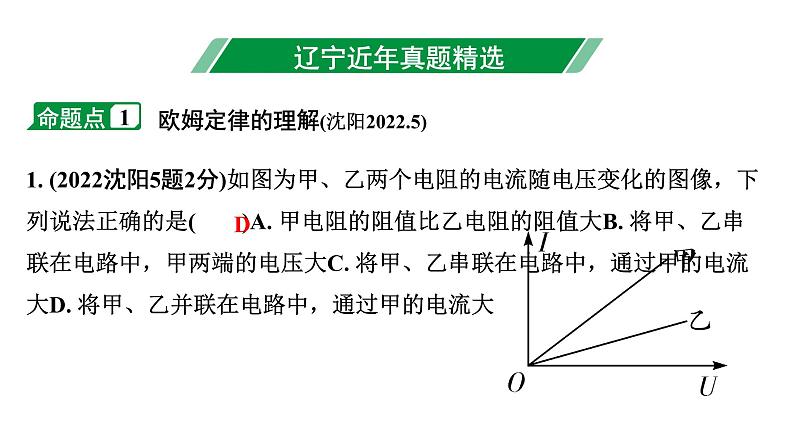

1. (2022沈阳5题2分)如图为甲、乙两个电阻的电流随电压变化的图像，下列说法正确的是(　　)A. 甲电阻的阻值比乙电阻的阻值大B. 将甲、乙串联在电路中，甲两端的电压大C. 将甲、乙串联在电路中，通过甲的电流大D. 将甲、乙并联在电路中，通过甲的电流大

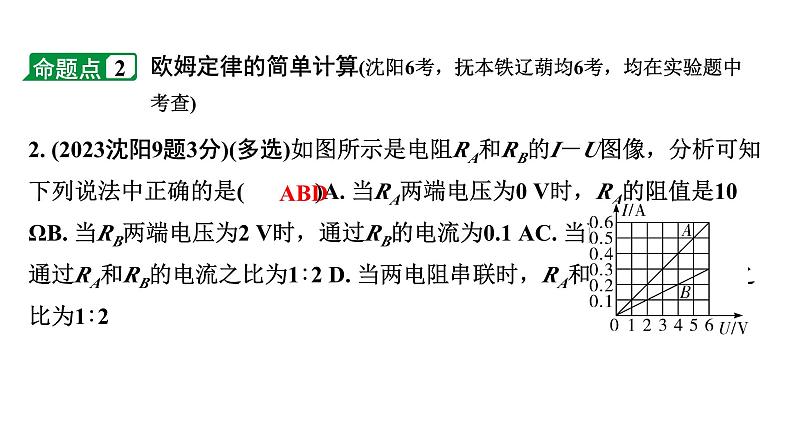

2. (2023沈阳9题3分)(多选)如图所示是电阻RA和RB的I－U图像，分析可知下列说法中正确的是( 　　 )A. 当RA两端电压为0 V时，RA的阻值是10 ΩB. 当RB两端电压为2 V时，通过RB的电流为0.1 AC. 当两电阻并联时，通过RA和RB的电流之比为1∶2 D. 当两电阻串联时，RA和RB两端的电压之比为1∶2
欧姆定律的简单计算(沈阳6考，抚本铁辽葫均6考，均在实验题中考查)　

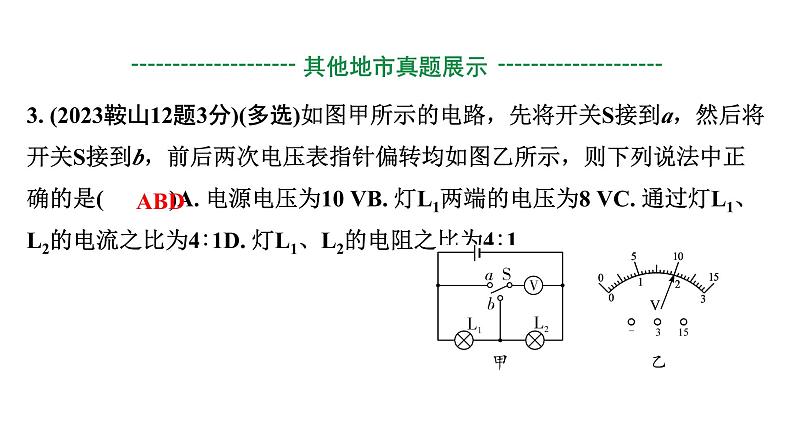

3. (2023鞍山12题3分)(多选)如图甲所示的电路，先将开关S接到a，然后将开关S接到b，前后两次电压表指针偏转均如图乙所示，则下列说法中正确的是(　 　)A. 电源电压为10 VB. 灯L1两端的电压为8 VC. 通过灯L1、L2的电流之比为4∶1D. 灯L1、L2的电阻之比为4∶1

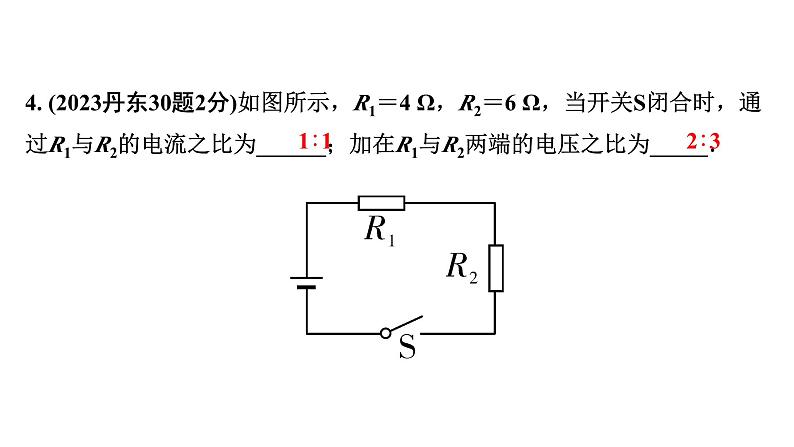

4. (2023丹东30题2分)如图所示，R1＝4 Ω，R2＝6 Ω，当开关S闭合时，通过R1与R2的电流之比为______；加在R1与R2两端的电压之比为_____．

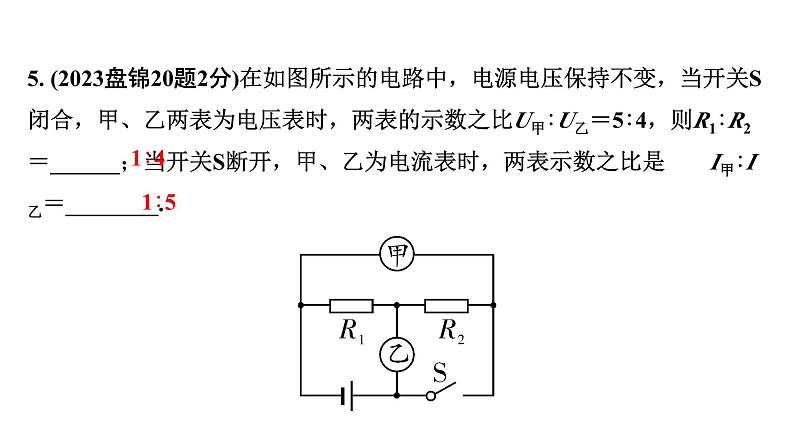

5. (2023盘锦20题2分)在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲∶U乙＝5∶4，则R1∶R2＝______；当开关S断开，甲、乙为电流表时，两表示数之比是 I甲∶I乙＝________.

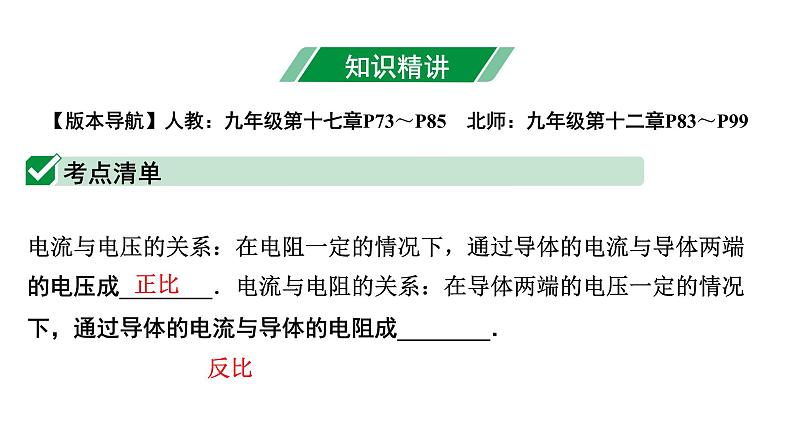

【版本导航】人教：九年级第十七章P73～P85　北师：九年级第十二章P83～P99
电流与电压的关系：在电阻一定的情况下，通过导体的电流与导体两端的电压成________．电流与电阻的关系：在导体两端的电压一定的情况下，通过导体的电流与导体的电阻成________．
一、欧姆定律1、内容：导体中的电流，跟导体两端的电压成________，跟导体的电阻成________.2、公式：I＝_____U表示导体两端的电压，单位是V.R表示导体的电阻，单位是Ω. I 表示导体中的电流，单位是A.变形公式：求电压：__________；求电阻：__________．
二、欧姆定律在串、并联电路中的应用1、串联电路中的总电阻等于________________，即R总＝R1＋R2＋……Rn(n为串联的电阻个数)．
三、I、U、R特点1、同体性：I、U、R对应同一导体或电路的值．2、统一性：I、U、R单位要统一，分别是A、V、Ω.3、同时性：I、U、R对应同一时刻的值．
一、简单电路相关计算例1　将R1和R2两个定值电阻分别接入如图甲、乙所示的电路中，已知R1＝5 Ω.
(1)如图甲所示，此时测得电压表示数为1.5 V，将电压表改接到R2两端，电压表示数为3 V，则R2的阻值为____Ω，电源电压为_____V；通过R1和R2的电流之比为______．
(2)如图乙所示，电流表 和 的示数之比为______；若电源电压为6 V，则电流表 的示数为_____A.
例2　(2023泰州)如图甲，定值电阻R2的阻值为40 Ω.闭合开关，电流表 、 的指针偏转均如图乙所示，则电流表 的读数为______A，电流表 的读数为____A，电源电压为____V，R1的阻值为____Ω.
二、I－U图像的分析及相关计算
(1)灯泡L正常发光时的电阻为_____Ω，电阻R的阻值为_____Ω.(2)将灯泡L和电阻R并联在电源电压为1.5 V的电路中，干路中的电流为______A.
