高考物理（山东专用）一轮复习专题一0七实验教学课件

这是一份高考物理（山东专用）一轮复习专题一0七实验教学课件，共60页。

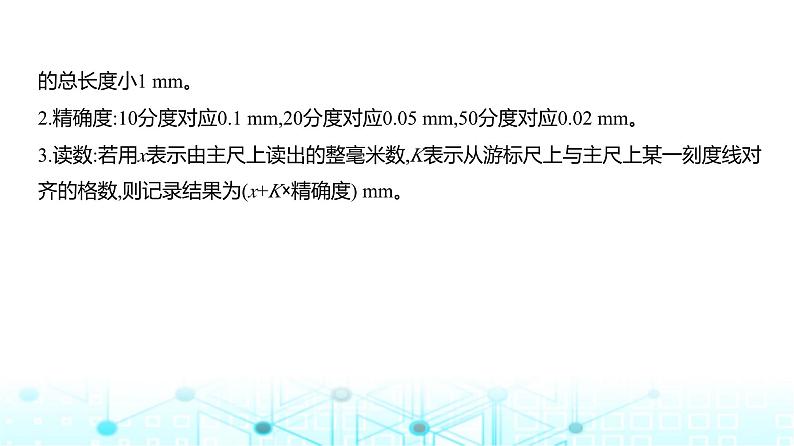

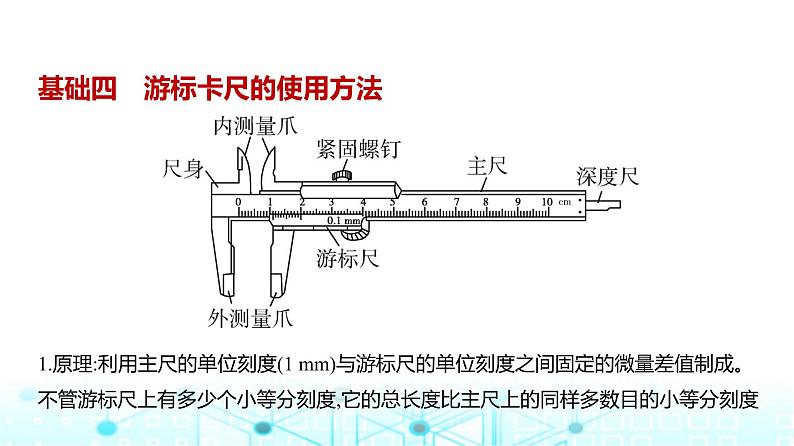

的总长度小1 mm。2.精确度:10分度对应0.1 mm,20分度对应0.05 mm,50分度对应0.02 mm。3.读数:若用x表示由主尺上读出的整毫米数,K表示从游标尺上与主尺上某一刻度线对 齐的格数,则记录结果为(x+K×精确度) mm。

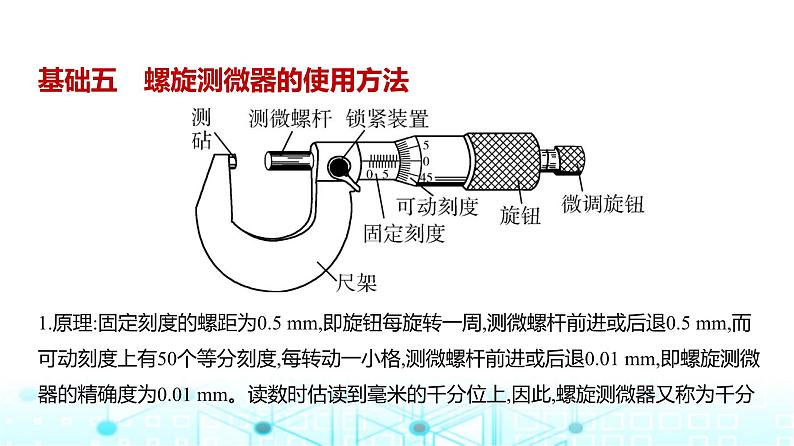

尺。2.读数:测量值(mm)=固定刻度数(mm)(注意判断半毫米刻度线是否露出)+可动刻度数 (估读一位)×0.01(mm)。
别是0.1 V和0.1 A,需估读,看清楚指针的实际位置,读到小数点后面两位。(2)对于0~15 V量程的电压表,精确度是0.5 V,在读数时只要求读到小数点后面一位。(3)对于0~0.6 A量程的电流表,精确度是0.02 A,在读数时只要求读到小数点后面两 位。
基础九　控制电路的选择
四、注意事项1.平行:细绳、纸带与长木板平行。2.靠近:小车从靠近打点计时器的位置释放。3.两先两后:实验中应先接通电源,后让小车运动;实验完毕应先断开电源,后取下纸 带。4.防止碰撞:在到达长木板末端前让小车停止运动,防止槽码落地及小车与滑轮相撞。5.减小误差:悬挂的槽码要适当,避免纸带打出的点太少或过于密集,从而减小误差。6.选取纸带上点迹清晰的部分进行数据处理。
2.如装置图所示,在弹簧下端挂质量为m1的钩码,测出此时弹簧的长度l1,记录m1和l1,得 出弹簧的伸长量x1,将这些数据填入自己设计的表格中。3.改变所挂钩码的质量,测出对应的弹簧长度,记录m2、m3、m4、m5和相应的弹簧长度l 2、l3、l4、l5,并得出每次弹簧的伸长量x2、x3、x4、x5。三、数据处理1.列表法:将实验数据填入表中,研究测量的数据,可发现在实验误差允许的范围内,弹 力与弹簧伸长量的比值不变。2.图像法:根据测量数据,在建好平面直角坐标系的坐标纸上描点。以弹簧的弹力F为 纵轴,弹簧的伸长量x为横轴,根据描点的情况,作出一条经过原点的倾斜直线。
四、注意事项1.操作:弹簧悬挂要竖直,测出弹簧长度时钩码须静止。2.作图:坐标轴标度要适当,单位要标注,连线时要使各数据点均匀分布在图线的两侧, 明显偏离图线的点要舍去。3.适量:弹簧下端所挂钩码不要太多,以免超出弹簧的弹性限度。4.多测:要使用轻质弹簧尽可能多测几组数据。5.统一:单位应统一。五、误差分析1.钩码标值不准确、弹簧长度测量不准确及画图时描点连线不准确等都会引起实验误差。
二、操作步骤1.等效:同一次实验中两次把橡皮条拉长后的结点(小圆环)所处的位置O点必须保持不变。2.拉力:沿弹簧测力计轴线方向拉(与板面平行),两分力F1、F2的夹角不要太大或太小。3.记录:记下每次各力的大小和方向,标记方向的两点尽量远些。三、数据处理1.取下白纸,在纸上用同一个标度分别作出力F1、F2及F的图示。2.探究F、F1和F2的关系,提出猜想与验证。四、注意事项1.弹簧相同:使用弹簧测力计前,要先调整指针使其指在零刻度线处,再将两个弹簧测 力计的挂钩钩在一起,向相反方向拉,示数相同方可使用。
2.长度合适:实验中的两个细绳套不要太短。3.位置不变:在同一次实验中,橡皮条拉长时结点到达的位置一定要相同。4.角度合适:用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时,其夹角不宜太小, 也不宜太大,以60°~120°为宜。5.同一平面:在用力拉弹簧测力计时,拉力应沿弹簧测力计的轴线方向。弹簧测力计中 弹簧轴线、橡皮条、细绳套应该位于与纸面平行的同一平面内。6.统一标度:画力的图示选定的标度要相同,要恰当选定标度,使力的图示稍大一些。五、误差分析1.弹簧测力计使用前没调零会造成误差。
2.使用中,弹簧测力计的弹簧和外壳之间、指针和外壳之间或弹簧测力计外壳和纸面 之间有摩擦存在会造成误差。3.两次测量拉力时,橡皮条的结点O没有拉到同一点会造成误差。4.读数时眼睛一定要正视,要按有效数字的保留规则正确读数和记录,否则会造成误 差。5.在应用平行四边形定则作图时,F1、F2及F作图不准确造成误差。六、创新方案1.实验原理的创新
二、操作步骤1.用天平测量小车的质量M、槽码的质量m。2.根据设计要求安装实验装置,只是不把悬挂槽码的细绳系在小车上(即不给小车施加 牵引力)。3.在长木板不带定滑轮的一端下面垫上一块薄木块,使小车能匀速下滑。4.槽码通过细绳绕过定滑轮系于小车上,接通电源后放开小车,小车的运动结束后断开 电源取下纸带,编写号码;保持小车质量M不变,改变槽码质量m,重复实验得到纸带;保 持槽码的质量m不变,改变小车的质量M,重复实验得到纸带。三、数据处理1.利用逐差法求小车运动的加速度a。
3.平行:使细绳与长木板平行。4.靠近:小车从靠近打点计时器的位置释放。五、误差分析1.实验原理不完善:本实验用槽码的总重力代替小车的拉力F,而实际上小车所受的拉 力要小于槽码的总重力。2.平衡阻力不准确、质量测量不准确、计数点间距离测量不准确、纸带和细绳不严 格与木板平行都会产生误差。六、创新方案1.实验设计的创新
由落体运动,两运动同时进行,观察到两球同时落地,从而判断平抛运动竖直方向的分 运动是自由落体运动。2.探究平抛运动的水平分运动是匀速直线运动。如图乙所示,在两个相同倾斜轨道上, 1球和2球在相对于轨道水平段的高度相同的位置同时由静止释放,1球离开水平段后 做平抛运动,2球沿水平轨道做匀速直线运动,观察到1球能击中2球,从而判断平抛运动 水平方向的分运动是匀速直线运动。二、操作步骤1.安装、调整背板:将白纸放在复写纸下面,然后固定在装置背板上,并用铅垂线检查 背板是否竖直。
2.安装、调整斜槽:将固定有斜槽的木板放在实验桌上,用平衡法检查斜槽末端是否水平。3.描绘运动轨迹:让小钢球在斜槽的某一固定位置由静止滚下,并从斜槽末端飞出做平 抛运动,小钢球落到倾斜的挡板上,挤压复写纸,会在白纸上留下印迹。向下平移挡板, 让小钢球从同一固定位置滚下,多次打点,取下白纸,用平滑的曲线把这些印迹连接起 来,就得到小钢球做平抛运动的轨迹。4.确定坐标原点及坐标轴:选定斜槽末端处小钢球球心在白纸上的投影点为坐标原点 O,从坐标原点O画出竖直向下的y轴和水平向右的x轴。
四、注意事项1.水平:斜槽末端的切线必须水平。2.竖直:背板必须处在竖直平面内。3.原点:坐标原点为小球在槽口时球心在背板上的投影点。4.同一位置:小球每次都从斜槽中的同一位置由静止释放。五、误差分析1.斜槽末端没有调至水平,小球离开斜槽后不做平抛运动。2.确定小球运动的位置时不准确。3.量取轨迹上各点坐标时不准确。
二、操作步骤1.把两个质量相同的小球放在长槽和短槽上,使它们的转动半径相同,调整塔轮上的皮 带,使两个小球的角速度不同,探究向心力的大小与角速度的关系。2.保持两个小球质量不变,增大长槽上小球的转动半径,调整塔轮上的皮带,使两个小 球的角速度相同,探究向心力的大小与半径的关系。3.换成质量不同的小球,使两个小球的转动半径相同,调整塔轮上的皮带,使两个小球 的角速度也相同,探究向心力的大小与质量的关系。三、数据处理分别作出F-ω2、F-r、F-m图像,分析向心力大小与角速度、半径、质量之间的关系,并 得出实验结论。
五、误差分析1.系统误差(1)产生原因:本实验中因重物和纸带在下落过程中要克服各种阻力(空气阻力、打点 计时器阻力)做功,故动能的增加量ΔEk稍小于重力势能的减少量ΔEp,即ΔEk
