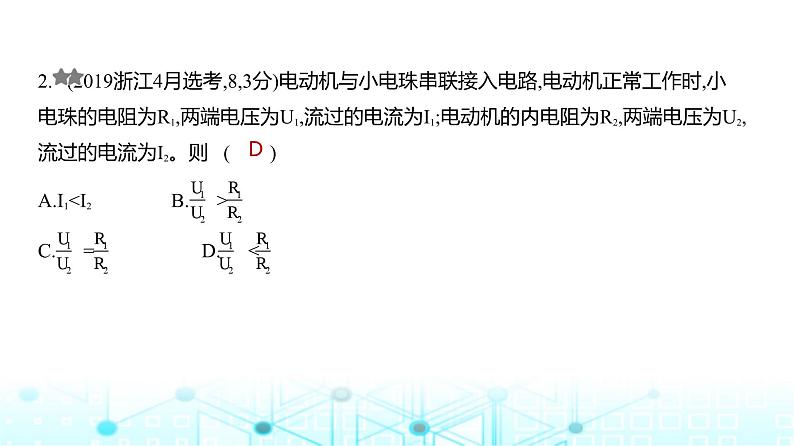

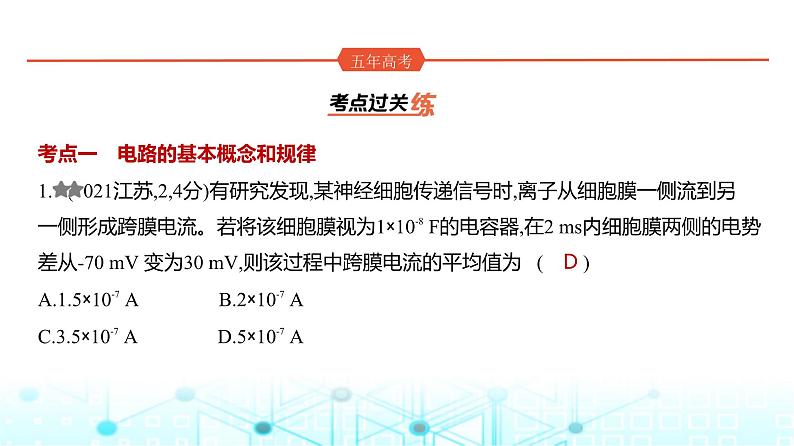

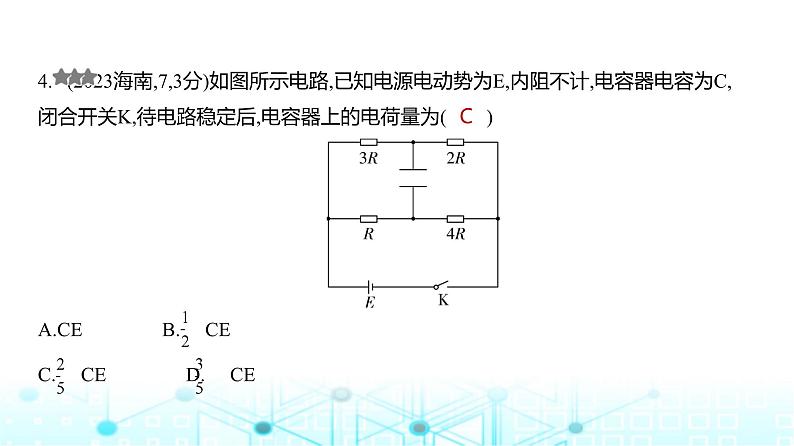

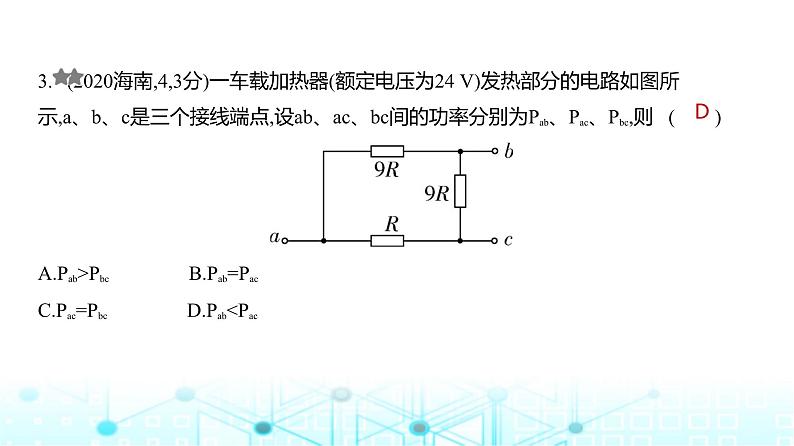

2. (2019浙江4月选考,8,3分)电动机与小电珠串联接入电路,电动机正常工作时,小电珠的电阻为R1,两端电压为U1,流过的电流为I1;电动机的内电阻为R2,两端电压为U2, 流过的电流为I2。则 (　    )A.I1 C. = 　　　　D. Pbc　　　　B.Pab=PacC.Pac=Pbc　　　　D.Pab0.3 m时电流表读数I随x变化的关系式近似为I=  A

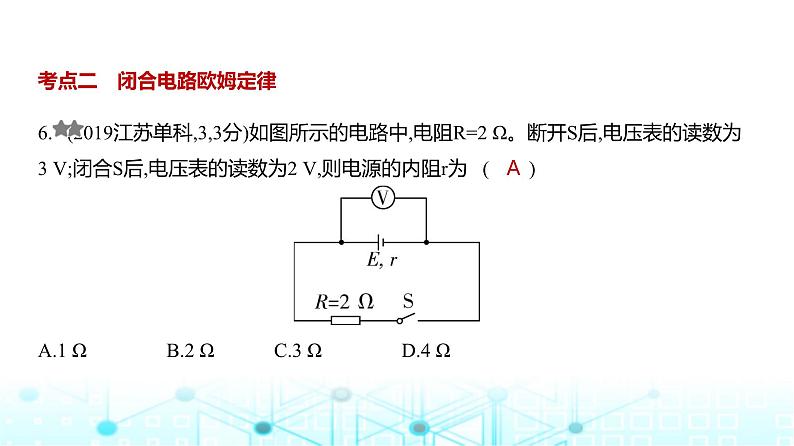

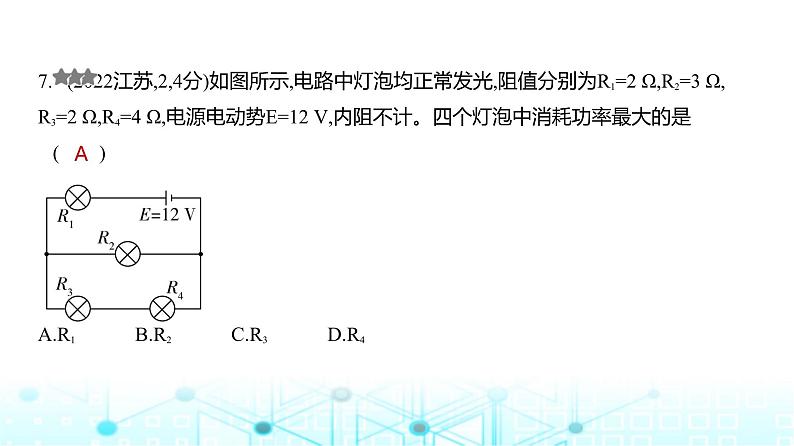

7. (2023届江苏扬州期末,5)合肥工业大学科研团队成功研制出兼具自修复性和高导电性的弹性导体,其阻值会随着机械形变而发生变化。如图所示,电压表和电流表 是理想电表,a、b两点之间连接一弹性导体。在中间悬挂重物后,下列说法不正确的是  (　    )A.弹性导体电阻变大
B.定值电阻R的功率变小C.电压表示数变大D.弹性导体消耗的功率一定变大
8. (2023届江苏南京六校联考,3)如图为汽车蓄电池供电简化电路图。汽车启动时先闭合开关S1,车灯亮,再闭合开关S2,电动机工作,启动发动机,车辆启动完成,断开S2。 下列说法正确的是 (　    ) A.闭合S2时车灯变亮B.闭合S2时电流表示数变小
C.闭合S2时电压表的示数变化与电流表的示数变化之比 的绝对值 不变D.断开S2时电源效率变小
微专题17　电路的动态分析与故障分析
1. (2023届北京顺义统练二,7)连接如图所示的电路,闭合开关S后,从a向b移动滑动变阻器R的滑片,发现小灯泡一直不发光,电压表的示数逐渐增大,电路的故障可能为 (　    )A.小灯泡短路B.小灯泡断路
C.电流表断路D.滑动变阻器短路
2. (2023届重庆合川联考,6)在如图所示的电路中,当闭合开关S后,若将滑动变阻器的滑片P向下调节,则正确的是 (　    ) A.电路再次稳定时,电源效率增加B.灯L2变暗,电流表的示数减小C.灯L1变亮,电压表的示数减小
D.电容器存储的电势能增加
3. (2023届湖北荆荆宜三校联考,9)(多选)如图所示电路中,电源电动势为E,内阻为r,开关S闭合后,平行金属板M、N间的带电液滴处于静止状态,N板接地,电流表和电压 表均为理想电表。在滑动变阻器滑片P向b端滑动过程中,下列说法正确的是 (　    ) A.电压表、电流表示数都变大
B.R3的功率变大C.液滴的电势能减小 D.电容器C向外放电,液滴向下加速运动
4.  恒流源+恒压源+动态变化 (2024届浙江名校协作体开学考,9)恒流源是一种特殊的电源,其输出的电流能始终保持不变;恒压源也是一种特殊的电源,其输出的电压 能始终保持不变。如图所示,电路中电流表、电压表均为理想电表,当滑动变阻器的 滑动触头向上滑动时。电压表示数的变化量大小为 ,电流表示数的变化量大小为 ,下列说法正确的是 (　    )
A.当电源为恒流源时,电压表示数U变小B.当电源为恒压源时,电流表示数I变大C.当电源为恒流源时, 不变 D.当电源为恒压源时,电源的输出功率增大
5. (2023届山东烟台期末,5)如图所示,将一根粗细均匀的电阻丝弯成一个闭合的圆环,接入电路中,电路与圆环的接触点O固定,P为电路与圆环接触良好的滑动触头,电 源的电动势为E,内阻为r,闭合开关S,在滑动触头P缓慢地从m点经n点移到q点的过程 中,下列说法正确的是 (　    )
A.电压表和电流表的示数都一直变大B.灯L1先变暗后变亮,电流表的示数一直变小C.灯L2先变暗后变亮,电压表的示数先变大后变小D.电容器C所带电荷量先减少后增加
微专题18　电路中的图像问题
1. (2020课标Ⅰ,17,6分)图(a)所示的电路中,K与L间接一智能电源,用以控制电容器C两端的电压UC。如果UC随时间t的变化如图(b)所示,则下列描述电阻R两端电压UR随 时间t变化的图像中,正确的是(　    )
2. (2023届辽宁葫芦岛二测,3)导体的伏安特性曲线是研究导体电流和电压关系的重要工具。一灯泡的伏安特性曲线如图中的AB(曲线)所示,AC为图线在A点的切线,C 点的坐标为(1 V,0)。下列说法正确的是 (　    ) A.当灯泡两端的电压升高时,小灯泡的电阻不变
B.当灯泡两端的电压升高时,小灯泡的电阻减小C.当灯泡两端的电压为2 V时,小灯泡的电阻为1 ΩD.在灯泡两端的电压由2 V变化到4 V的过程中,灯泡的电阻改变了1 Ω
3.  电源U-I图像+电阻U-I图像 (2023届江苏八市联合二模,8)硅光电池是一种太阳能电池,具有低碳环保的优点。如图所示,图线a是该电池在某光照强度下路端电压U 和电流I的关系图线,图线b是某电阻R的U-I图线。在同等光照强度下,当它们组成闭合 回路时,下列说法正确的是 (　    ) A.电池的输出功率P=U2I2
B.电池的内阻r=  C.电池的效率η= ×100%D.硅光电池的内阻消耗的热功率Pr=U2I1-U1I2
