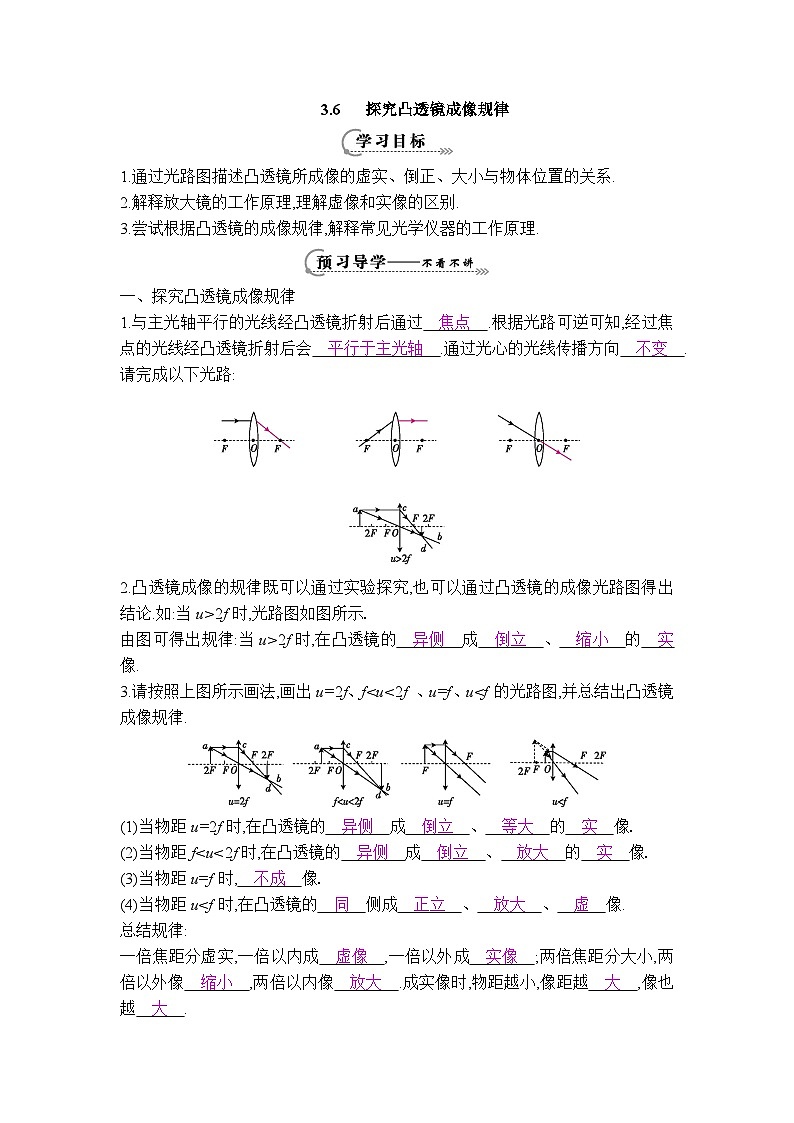

初中物理6 探究凸透镜成像规律教案设计

这是一份初中物理6 探究凸透镜成像规律教案设计，共2页。教案主要包含了探究凸透镜成像规律，凸透镜的应用——放大镜等内容，欢迎下载使用。
1.通过光路图描述凸透镜所成像的虚实、倒正、大小与物体位置的关系.
2.解释放大镜的工作原理,理解虚像和实像的区别.
3.尝试根据凸透镜的成像规律,解释常见光学仪器的工作原理.
一、探究凸透镜成像规律
1.与主光轴平行的光线经凸透镜折射后通过 焦点 .根据光路可逆可知,经过焦点的光线经凸透镜折射后会 平行于主光轴 .通过光心的光线传播方向 不变 .请完成以下光路:
2.凸透镜成像的规律既可以通过实验探究,也可以通过凸透镜的成像光路图得出结论.如:当u>2f时,光路图如图所示.
由图可得出规律:当u>2f时,在凸透镜的 异侧 成 倒立 、 缩小 的 实 像.
3.请按照上图所示画法,画出u=2f、f
