粤沪版八年级上册7 眼睛与光学仪器课堂教学ppt课件

这是一份粤沪版八年级上册7 眼睛与光学仪器课堂教学ppt课件，共49页。PPT课件主要包含了知识点，照相机，照相机构造，镜头光圈快门，照相机的原理，照相机成像特点，成像特点，显微镜和望远镜，1显微镜的结构，靠近眼睛的凸透镜等内容，欢迎下载使用。
照相机 显微镜和望远镜 投影仪

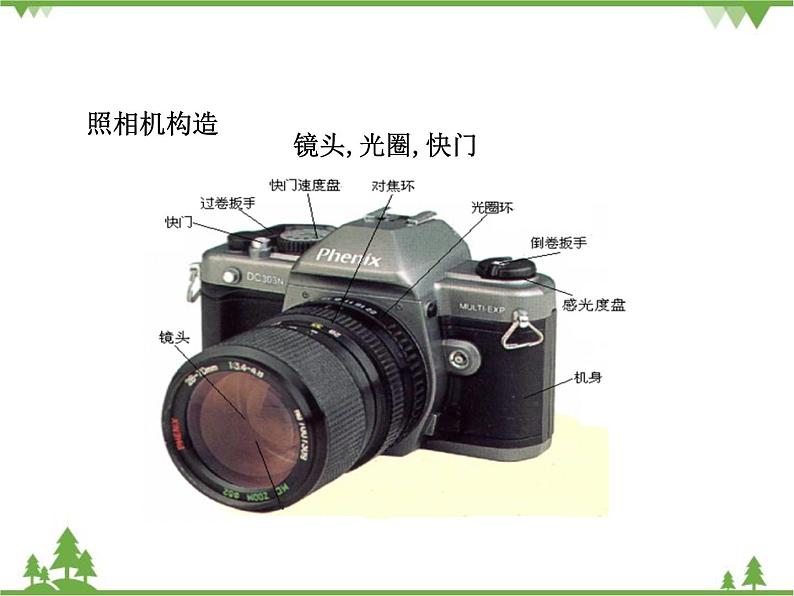

思考：这些照片是怎样得到的？你知道照相机的工作构造和工作原理吗？

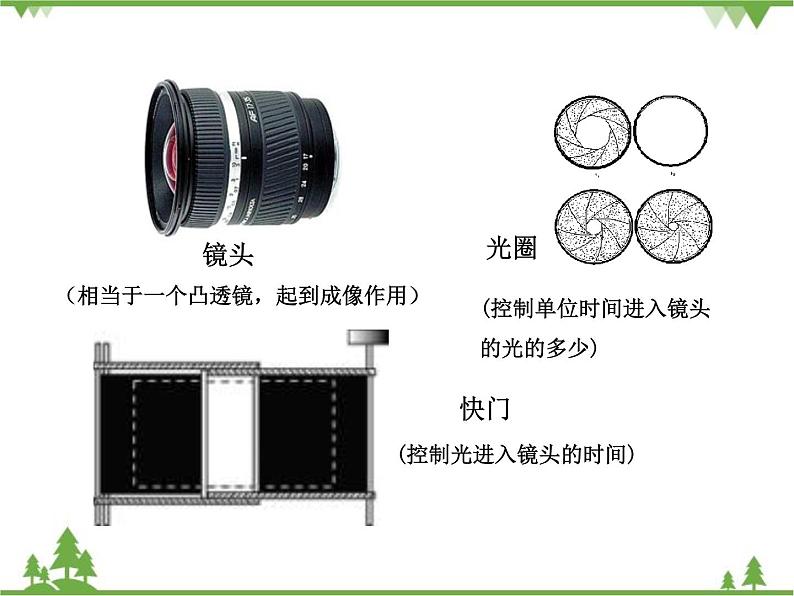

（相当于一个凸透镜，起到成像作用）
(控制单位时间进入镜头的光的多少)
(控制光进入镜头的时间)
像是缩小还是放大？像是正立还是倒立？像是实像还是虚像？像距与物距的关系？像与物体位于凸透镜的同侧还是两侧？

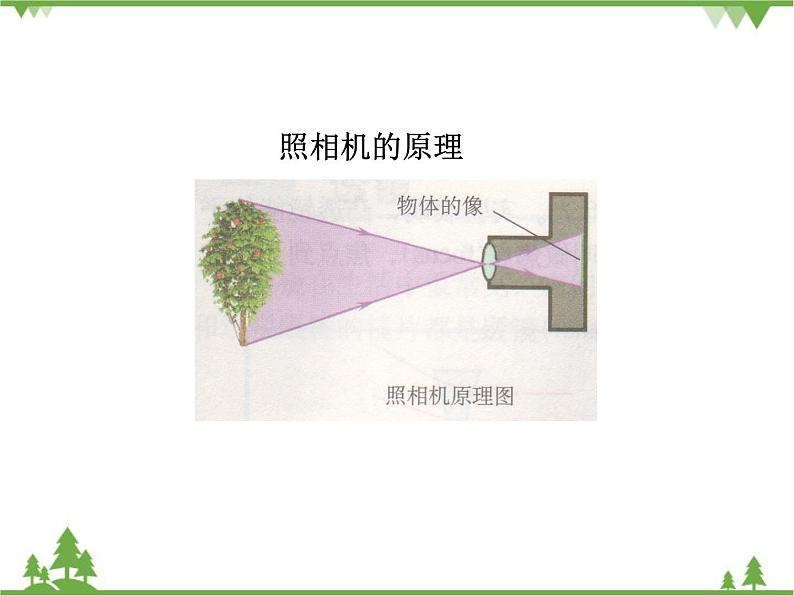

1、照相机成缩小、倒立的实像。2、物距大于2倍焦距，像距在1倍焦距 和2倍焦距之间，像距小于物距 （v2f且2f>v>f）。3、像与物体位于凸透镜的两侧。
初三(3)班照毕业合影时，摄影师看到站在两边的同学不在取景框内。为使全体同学都能被摄入照片，摄影师应当(　　) A．将照相机向远离同学的方向移动，同时让照相机 镜头往外伸B．将照相机向远离同学的方向移动，同时让照相机 镜头往里缩C．将照相机向靠近同学的方向移动，同时让照相机 镜头往外伸D．将照相机向靠近同学的方向移动，同时让照相机 镜头往里缩
有人没进入取景框，说明成的像太大，若要使全体人员都进入取景框，则需使成的像小些，根据成像规律，像要变小，像距也要变小，而物距必须变大，即使相机离人远一些，镜头向里缩一些。
本题可以用类比法来解，照相机的使用及调节的理论依据是凸透镜成像规律，所以做这类题时根据现象判断出第二次成的像比第一次是增大了还是缩小了，然后根据凸透镜成像的规律进行调节，即成实像时物近像大，像距变大，物远像小，像距变小。
在儿童乐园，摄影师给卡通人照相，在对焦时，发现毛玻璃上卡通人像的位置如图甲所示。为了使毛玻璃上卡通人像的位置如图乙所示，摄影师应当将镜头适当地(　　)A．向下并且向左移 B．向下并且向右移C．向上并且向左移 D．向上并且向右移
看了上边的望远镜和显微镜，你想知道它的构造和工作原理吗？下边我们就来研究学习。
靠近被观察物体的凸透镜。
第一次：“倒立”、放大、实像
第二次：“正立”、放大、虚像
物镜的作用（相当于投影仪）
目镜的作用（相当于放大镜）
第一次成像：使被观察的物体成一个倒立、放大、实像。
第二次成像：把物镜成的实像，再一次放大成虚像。
（4）显微镜放大倍数的计算 目镜的放大倍数×物镜的放大倍数。
显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一凸透镜，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜，目镜和物镜所成像的情况为(　　)A．目镜成放大的实像，物镜成放大的虚像B．目镜成放大的虚像，物镜成放大的实像C．目镜成放大的实像，物镜成放大的实像D．目镜成放大的虚像，物镜成放大的虚像
本题考查学生对显微镜成像原理的理解，显微镜中的物镜焦距较短，物体在f u；2f > u>f且 v>2f）。4、像与物体位于凸透镜的两侧。
如图所示，投影仪是教学中常用的设备，下面关于投影仪的叙述中不正确的是(　　)A．物体在屏幕上所成的像是一 个放大的虚像B．屏幕表面粗糙，有利于光发 生漫反射C．平面镜的作用是改变光的传 播方向D．若要使屏幕上的像变大，应使镜头靠近投影片 的同时投影仪适当远离屏幕
投影仪成放大、倒立的实像，故屏幕上的像是实像，所以A说法错误，符合题意；屏幕表面粗糙，这样光可以在其表面发生漫反射，能够让各个方向的人看到屏幕上的像，所以B说法正确，不符合题意；投影仪中的平面镜可以将透镜会聚的光反射到屏幕上，起到改变光的传播方向的作用，所以C说法正确，不符合题意；若要使屏幕上的像变大，应减小物距，增大像距，所以应使镜头靠近投影片的同时投影仪适当远离屏幕，所以D说法正确，不符合题意。
(1)投影片到镜头的距离(物距)小于镜头到屏幕的距离(像 距)；像和物体位于镜头的两侧。(2)投影片应倒着放置才能保证屏幕上呈现正立的像。(3)要改变屏幕上像的大小，可调节物距和像距的大小。 如果要使像大些，则投影仪应距屏幕远些，同时使投 影片距镜头近些。(4)投影仪在屏幕上所成的像一定比投影片上的图案(物体) 大。(5)幻灯机、电影机的成像特点与投影仪是相同的。
如图所示是投影仪成像示意图。其中凸透镜的作用是成________(填“等大” “缩小”或“放大”)、________(填“正立”或“倒立”)的实像。其中________(填“平”或“凹”)面镜可以会聚光线，使光线集中射向一个方向。若要使同学们观察到屏幕上的图像向左移动，则应该将投影片向________(填“左” “右” “前”或“后”)移动。
一、照相机 当物距大于2倍焦距时，成倒立的缩 小的实像。
二、显微镜和望远镜
使被观察的物体成一个倒立的放大的实像
把物镜成的实像，再一次放大成虚像
使远处的物体在焦点附近成倒立的缩小的实像
把物镜成的实像，放大成虚像
把物体的像移近把物体的像放大
三、投影仪 当物距在1倍焦距和2倍焦距之间时， 成倒立的放大的实像。
小慧在做“探究凸透镜成像的规律”实验，其实验装置的示意图如图 3 -75所示。a、b、c、d、e是主光轴上的五个点，F点和A点分别是凸透镜的焦点和2倍焦距点。在a、b、c、d、e这五个点中：(1) 把烛焰放在 点上，可以成正立、放大的虚像。(2) 把烛焰放在 点上是照相机成像的原理。
照相机的镜头相当于一个________镜，胶片相当于________，用照相机拍摄时，物体到镜头的距离应该________________，这时在胶片上得到的像是________、________的________像。
如图所示，有一种望远镜由两组凸透镜组成。靠近眼睛的叫目镜，靠近被观测物体的叫物镜。物镜的作用是使远处的物体在物镜焦点附近成缩小的实像，这类似于(　　)A．照相机 B．投影仪C．放大镜 D．幻灯机
用显微镜观察物体时，物镜对物体所成的像是一个放大的________(填“虚”或“实”)像，道理就像________的镜头成像一样，目镜的作用则像一个________，再次对这个像成放大的________ (填“实”或“虚”)像。
天文爱好者可以使用开普勒望远镜观察远处的物体，当被观察物体在物镜的两倍焦距以外时，物体成一个________的________像，这个像位于目镜的一倍焦距以内，通过目镜成一个________的________像，观察者就能看清楚远处的物体，这就是望远镜的原理。
(2015•揭阳)如图是探究凸透镜成像规律时烛焰、凸透镜、光屏所处的位置，在光屏上恰能看到一清晰的像。下列仪器中利用这一成像原理可以制成(　　)A．照相机 B．放大镜C．投影仪 D．潜望镜
