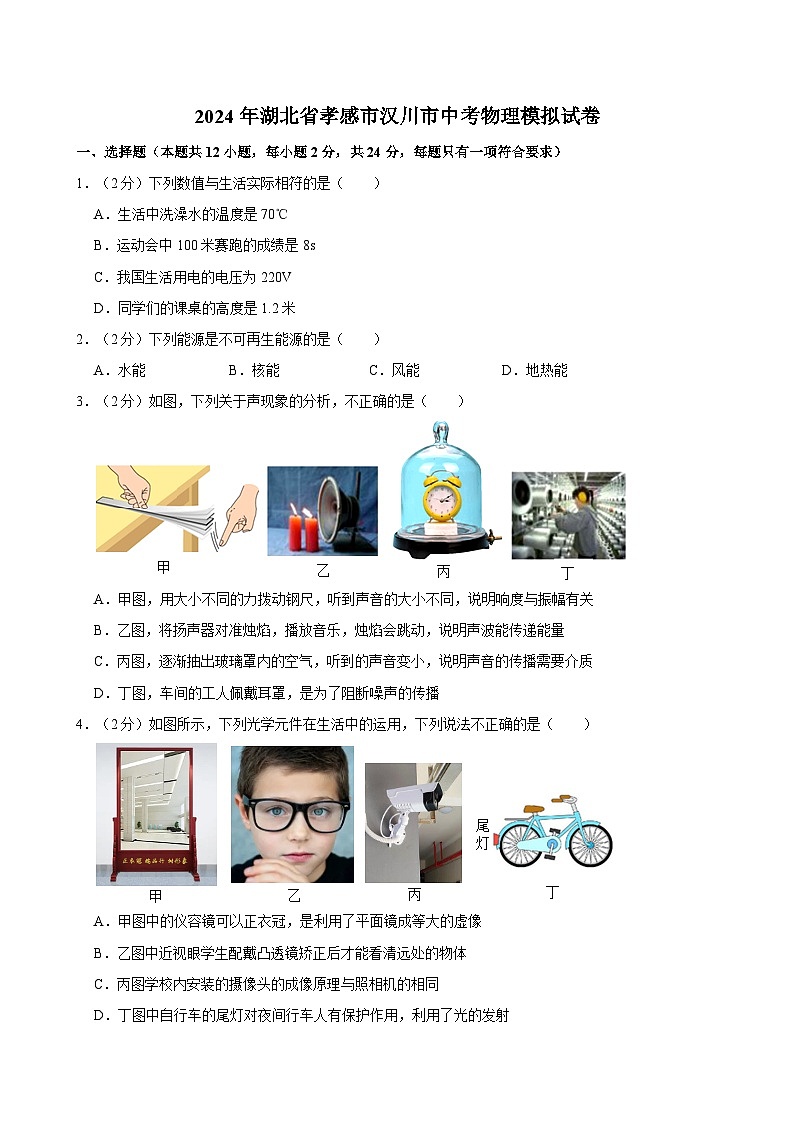

2024年湖北省孝感市汉川市中考物理模拟试卷

这是一份2024年湖北省孝感市汉川市中考物理模拟试卷，共25页。试卷主要包含了选择题，填空题，探究实践题，综合应用题等内容，欢迎下载使用。
1．（2分）下列数值与生活实际相符的是（ ）
A．生活中洗澡水的温度是70℃
B．运动会中100米赛跑的成绩是8s
C．我国生活用电的电压为220V
D．同学们的课桌的高度是1.2米
2．（2分）下列能源是不可再生能源的是（ ）
A．水能B．核能C．风能D．地热能
3．（2分）如图，下列关于声现象的分析，不正确的是（ ）
A．甲图，用大小不同的力拨动钢尺，听到声音的大小不同，说明响度与振幅有关
B．乙图，将扬声器对准烛焰，播放音乐，烛焰会跳动，说明声波能传递能量
C．丙图，逐渐抽出玻璃罩内的空气，听到的声音变小，说明声音的传播需要介质
D．丁图，车间的工人佩戴耳罩，是为了阻断噪声的传播
4．（2分）如图所示，下列光学元件在生活中的运用，下列说法不正确的是（ ）
A．甲图中的仪容镜可以正衣冠，是利用了平面镜成等大的虚像
B．乙图中近视眼学生配戴凸透镜矫正后才能看清远处的物体
C．丙图学校内安装的摄像头的成像原理与照相机的相同
D．丁图中自行车的尾灯对夜间行车人有保护作用，利用了光的发射

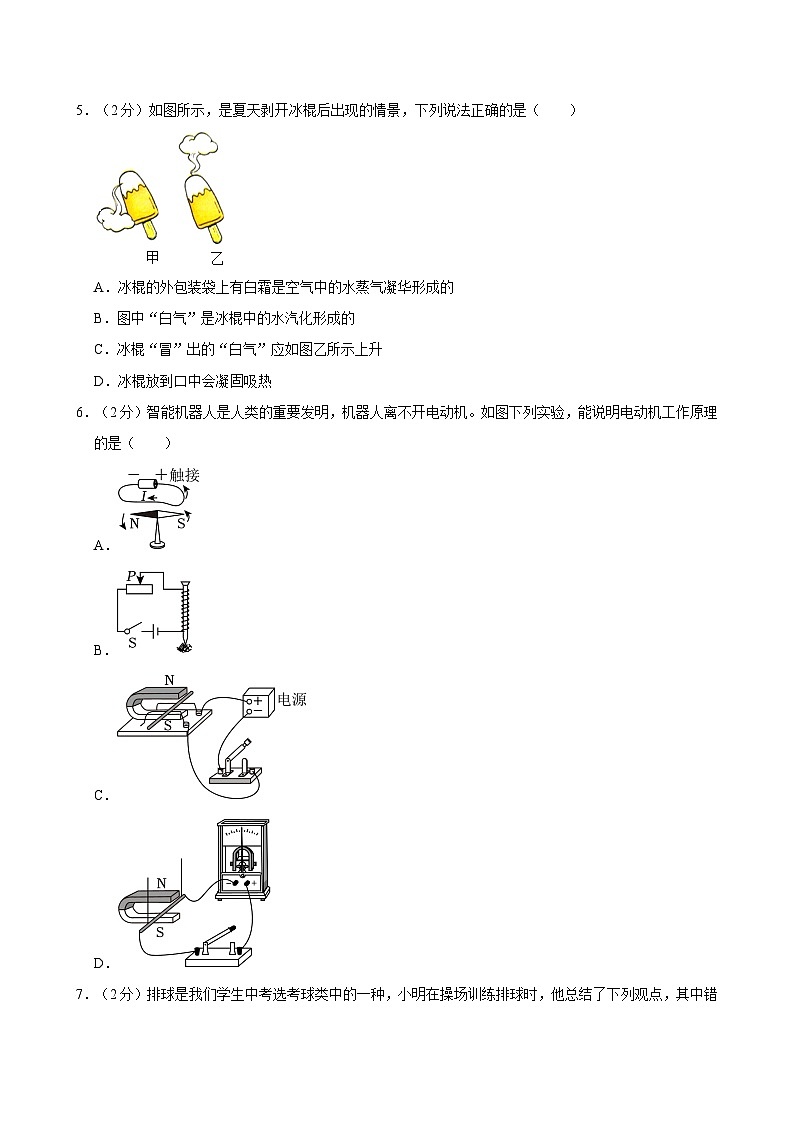

5．（2分）如图所示，是夏天剥开冰棍后出现的情景，下列说法正确的是（ ）
A．冰棍的外包装袋上有白霜是空气中的水蒸气凝华形成的
B．图中“白气”是冰棍中的水汽化形成的
C．冰棍“冒”出的“白气”应如图乙所示上升
D．冰棍放到口中会凝固吸热
6．（2分）智能机器人是人类的重要发明，机器人离不开电动机。如图下列实验，能说明电动机工作原理的是（ ）
A．
B．
C．
D．
7．（2分）排球是我们学生中考选考球类中的一种，小明在操场训练排球时，他总结了下列观点，其中错误的是（ ）
A．击球后，球向上运动的过程中速度变小是由于受重力作用
B．手臂对球的力大于球对手臂的作用力
C．球下落的过程中，重力势能转化为动能
D．球在上升的过程中，若不受力会向上做匀速直线运动

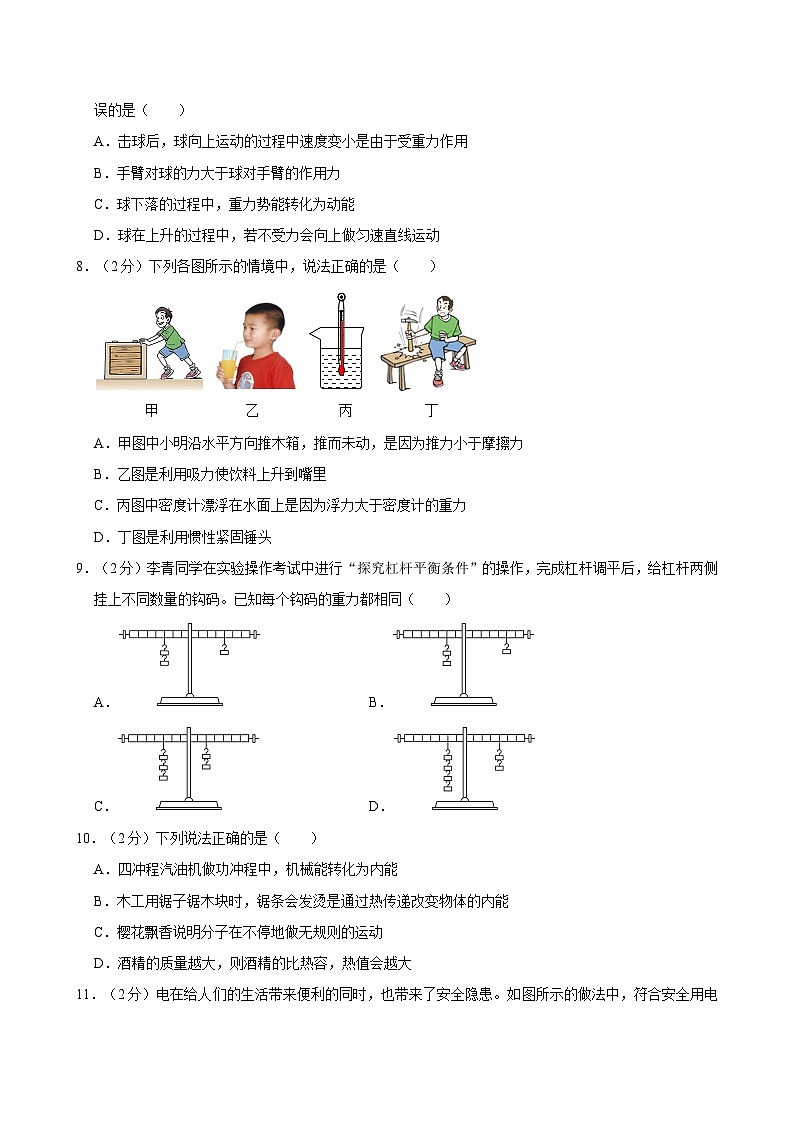

8．（2分）下列各图所示的情境中，说法正确的是（ ）
A．甲图中小明沿水平方向推木箱，推而未动，是因为推力小于摩擦力
B．乙图是利用吸力使饮料上升到嘴里
C．丙图中密度计漂浮在水面上是因为浮力大于密度计的重力
D．丁图是利用惯性紧固锤头
9．（2分）李青同学在实验操作考试中进行“探究杠杆平衡条件”的操作，完成杠杆调平后，给杠杆两侧挂上不同数量的钩码。已知每个钩码的重力都相同（ ）
A．B．
C．D．
10．（2分）下列说法正确的是（ ）
A．四冲程汽油机做功冲程中，机械能转化为内能
B．木工用锯子锯木块时，锯条会发烫是通过热传递改变物体的内能
C．樱花飘香说明分子在不停地做无规则的运动
D．酒精的质量越大，则酒精的比热容，热值会越大
11．（2分）电在给人们的生活带来便利的同时，也带来了安全隐患。如图所示的做法中，符合安全用电要求的是（ ）
A．冰箱没有接地线
B．用试电笔检测插座是否有电
C．用湿手拨动开关
D．多个大功率用电器同时使用一个插座
12．（2分）小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻R0的阻值为20Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是（ ）
A．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．当空气湿度为40%时，电压表的示数为3.6V
D．当电路中电流为0.15A时，空气湿度为50%
二、填空题（共4题，每空1分，共10分）
13．（3分）日晕，又叫圆虹，是一种大气光学现象。它形成的原因是：在高空中有卷层云时 （填物态变化）成的冰晶，当光线射入卷层云中的冰晶后会发生反射和 。阳光被分解成红、黄、绿、紫等多种色光，这样太阳周围就出现一个巨大的彩色光环，称为晕。太阳能是 （选填“可再生能源”或“不可再生能源”）。
14．（3分）如图所示为某电力驱动的高速列车，该列车行驶中主要的能量转化是 。列车从A地到B地做匀速直线运动，静坐在行驶的列车中的小东相对于路边的树木是 （选填“静止”或“运动”）的。若A地到B地的距离是60km，列车的行驶速度为150km/h，则小东从A地到B地所用的时间是 min。
15．（2分）实验小组设计如图甲所示电路来测量未知定值电阻Rx的阻值，小富提出，这样只能得到一组数据，需要多次测量，应该在电路中串联一个 。他们利用改进后的电路进行实验，并绘制出Rx的电压﹣电流图像。如图乙所示的A、B两条图线中， 是他们绘制出的图线。
16．（2分）为实现节能和智能控制，空调内部用到了传感器和电磁继电器，如图是启动或停止空调压缩机的电路示意图。电磁继电器是利用电磁铁控制工作电路通断的 （选填“用电器”、“电源”或“开关”）。夏天，空调制冷，房间温度降低，控制电路的电流减小，电磁铁的磁性 ，低于设定温度时，工作电路就断开，停止制冷。
三、探究实践题（共5题，共21分）
17．（2分）如图所示，重为0.5N的汤勺在指尖处静止，画出汤勺所受重力的示意图。
18．（2分）请画出人眼从A处看平面镜中烛焰上S点的像的完整光路图。
19．（5分）用如图甲所示的装置探究某物质的熔化规律。
（1）下列措施不能使物质受热均匀的是 。
A．加热过程中不断搅拌
B．通过水给试管加热
C．温度计的玻璃泡完全浸没在物质中
（2）加热到某一时刻温度计示数如图乙所示，其温度为 ，从B到C这段时间，该物质内能的变化是 （选填“变小”、“不变”或者“变大”）。
（3）根据实验数据绘出该物质的温度——时间图像如图丙所示，该物质是 （选填“晶体”或“非晶体”）。
（4）另一小组同学用相同物质进行实验，绘制出的温度——时间图像中没有出现明显的水平段，原因可能是 （写出一种即可）。
20．（5分）在做“探究影响滑动摩擦力大小的因素”实验时，结合生活中的现象，小明猜想影响滑动摩擦力大小的因素可能有：
猜想一：接触面所受的压力大小；
猜想二：接触面的粗糙程度；……
（1）本次实验前，应在 方向上对弹簧测力计进行调零。
（2）如图1甲所示，沿水平方向拉动木块，使其做匀速直线运动 可知滑动摩擦力的大小等于拉力的大小。
（3）如图1乙所示，在木块上放一个重物，重复上面的操作。比较甲、乙两图中弹簧测力计的示数 的关系。
（4）如图1丙所示，将木块放在毛巾上，重复上面的操作。比较甲、丙两图可得出：压力大小相同时， ，滑动摩擦力越大。
（5）小雨猜想滑动摩擦力大小还与速度大小有关。她设计了如图2甲所示的实验装置，传送带速度可以自由调节，物块始终相对地面静止，根据实验数据分别绘制出传送带的速度与时间（v﹣t）和拉力与时间（F﹣t），滑动摩擦力的大小与物体相对传送带运动速度的大小 （选填“有关”或“无关”）。
21．（7分）如图利用图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V。
（1）用笔画线代替导线，将图甲中所示的器材连接成完整电路，滑片右移灯变亮。
（2）连接电路时开关应处于 （选填“断开”或“闭合”）状态。
（3）某次实验时，电流表的示数如图乙所示，则通过灯L的电流为 A；移动滑片P，记下多组电压和电流值，根据图像的信息，小灯泡的额定电功率为 W。
（4）实验时，由于操作失误，在未断开开关的情况下，电压表的示数 （选填“变大”、“变小”或“不变”）。
（5）在没有电流表的情况下，用如图丁所示的实验电路，也可以测出小灯泡的额定功率。己知小灯泡的额定电压为U额，定值电阻的阻值为R，实验步骤如下：
①只闭合开关S、S1，调节滑片，使电压表示数为U额；
②保持滑片位置不变，只闭合开关S、S2，此时电压表的示数为U；可知小灯泡的额定功率P额＝ （用U额、U和R表示）。
四、综合应用题（共2题，共15分）
22．（7分）如图所示，我国第三艘航空母舰“福建舰”即将服役，极大的提升了我国的国防实力，满载匀速直线航行时受到的阻力为7×106N（海水的密度取1.03×103kg/m3，g取10N/kg）。
求：（1）“福建舰”静止在海面时，水面下10m处海水的压强为多少Pa？
（2）“福建舰”满载时，总重力大小为多少N？
（3）满载时，“福建舰”匀速直线航行10km时，牵引力做功多少J？
23．（8分）小新家使用的电饭锅有加热和保温两种挡位，其内部简化电路如图所示。米饭煮熟后，开关S1自动断开，同时开关S2自动闭合，指示灯亮，电饭锅处于保温状态。电饭锅加热挡功率为1100W，R2阻值为1075Ω。求：
（1）电饭锅将0.5kg米饭，从20℃加热到100℃，米饭吸收的热量是多少？[米饭的比热容c＝4×103J/（kg•℃）]
（2）加热电阻R1的阻值是多少？
（3）若指示灯两端的电压为5V，通过R2的电流是多少？小灯泡的实际功率是多少？
2024年湖北省孝感市汉川市中考物理模拟试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分，每题只有一项符合要求）
1．（2分）下列数值与生活实际相符的是（ ）
A．生活中洗澡水的温度是70℃
B．运动会中100米赛跑的成绩是8s
C．我国生活用电的电压为220V
D．同学们的课桌的高度是1.2米
【答案】C
【解答】解：A、生活中洗澡水的温度约为40℃；
B、运动会中100米赛跑的成绩约15s；
C、我国生活用电的电压为220V；
D、同学们的课桌的高度是0.75米。
故选：C。
2．（2分）下列能源是不可再生能源的是（ ）
A．水能B．核能C．风能D．地热能
【答案】B
【解答】解：ACD、水能、地热能短期内能够从自然界中得到补充，故ACD不符合题意；
B、核能短期内不能从自然界中得到补充，故B符合题意。
故选：B。
3．（2分）如图，下列关于声现象的分析，不正确的是（ ）
A．甲图，用大小不同的力拨动钢尺，听到声音的大小不同，说明响度与振幅有关
B．乙图，将扬声器对准烛焰，播放音乐，烛焰会跳动，说明声波能传递能量
C．丙图，逐渐抽出玻璃罩内的空气，听到的声音变小，说明声音的传播需要介质
D．丁图，车间的工人佩戴耳罩，是为了阻断噪声的传播
【答案】D
【解答】解：A．物体振动的快，发出的声音音调高；
B．将扬声器对准烛焰播放音乐，说明声波能够传递能量；
C．逐渐抽出玻璃罩内的空气，说明声音的传播需要介质，故C正确。
D．车间的工人佩戴耳罩，故D错误。
故选：D。
4．（2分）如图所示，下列光学元件在生活中的运用，下列说法不正确的是（ ）
A．甲图中的仪容镜可以正衣冠，是利用了平面镜成等大的虚像
B．乙图中近视眼学生配戴凸透镜矫正后才能看清远处的物体
C．丙图学校内安装的摄像头的成像原理与照相机的相同
D．丁图中自行车的尾灯对夜间行车人有保护作用，利用了光的发射
【答案】B
【解答】解：A、仪容镜是平面镜、等大的虚像；
B、近视眼是晶状体曲度变大，应佩戴发散透镜使光线推迟会聚，所以近视眼应该配戴凹透镜才能看清远处的物体；
C、摄像头和照相机都是利用当物距大于二倍焦距时、缩小的实像；
D、自行车的尾灯是由相互垂直的平面镜组合而成的，其原理是利用了光的反射现象。
故选：B。
5．（2分）如图所示，是夏天剥开冰棍后出现的情景，下列说法正确的是（ ）
A．冰棍的外包装袋上有白霜是空气中的水蒸气凝华形成的
B．图中“白气”是冰棍中的水汽化形成的
C．冰棍“冒”出的“白气”应如图乙所示上升
D．冰棍放到口中会凝固吸热
【答案】A
【解答】解：A、冰棍温度很低，在冰棍的外包装袋上直接变为固态的霜，故A正确；
B、图中“白气”是空气中的水蒸气遇冷形成的小水滴，故B错误；
C、“白气”是小水滴，所以“白气”会向下沉，故C错误；
D、冰棍放到口中会熔化放热。
故选：A。
6．（2分）智能机器人是人类的重要发明，机器人离不开电动机。如图下列实验，能说明电动机工作原理的是（ ）
A．
B．
C．
D．
【答案】C
【解答】解：电动机的工作原理：通电导体在磁场中受力而运动。
A.此实验是奥斯特实验说明通电导体周围有磁场，故A不符合题意；
B.此实验是探究电磁铁的磁性强弱与电流大小的关系，故B不符合题意；
C.此实验是探究通电导体在磁场中受力而运动，是电动机的工作原理；
D.此实验是探究闭合电路的一部分导体在磁场中做切割磁感线的运动时导体中会产生感应电流。是发电机的工作原理。
故选：C。
7．（2分）排球是我们学生中考选考球类中的一种，小明在操场训练排球时，他总结了下列观点，其中错误的是（ ）
A．击球后，球向上运动的过程中速度变小是由于受重力作用
B．手臂对球的力大于球对手臂的作用力
C．球下落的过程中，重力势能转化为动能
D．球在上升的过程中，若不受力会向上做匀速直线运动
【答案】B
【解答】解：A、不计空气阻力，重力方向是竖直向下的，故A正确；
B、手臂对球的力和球对手臂的力是一对相互作用力，故B错误；
C、球下落的过程中，速度变大；高度减小，重力势能转化为动能；
D、根据牛顿第一定律，将以原来的速度做匀速直线运动。
故选：B。
8．（2分）下列各图所示的情境中，说法正确的是（ ）
A．甲图中小明沿水平方向推木箱，推而未动，是因为推力小于摩擦力
B．乙图是利用吸力使饮料上升到嘴里
C．丙图中密度计漂浮在水面上是因为浮力大于密度计的重力
D．丁图是利用惯性紧固锤头
【答案】D
【解答】解：
A、用力推木箱没推动，推力和摩擦力是一对平衡力，故A错误；
B、用吸管喝饮料时，故B错误；
C、密度计漂浮在水面上时处于静止状态，所以浮力等于密度计的重力；
D、举起锤子，锤柄停止运动，从而使锤头套紧，故D正确。
故选：D。
9．（2分）李青同学在实验操作考试中进行“探究杠杆平衡条件”的操作，完成杠杆调平后，给杠杆两侧挂上不同数量的钩码。已知每个钩码的重力都相同（ ）
A．B．
C．D．
【答案】D
【解答】解：假设每格钩码的重力为G，每格的长度为L；
A、图中2G×3L≠G×3L，故不能让杠杆在水平方向平衡；
B、图中2G×2L≠G×2L，故不能让杠杆在水平方向平衡；
C、图中3G×3L≠2G×2L，故不能让杠杆在水平方向平衡；
D、图中4G×4L＝2G×4L，故能让杠杆在水平方向平衡。
故选：D。
10．（2分）下列说法正确的是（ ）
A．四冲程汽油机做功冲程中，机械能转化为内能
B．木工用锯子锯木块时，锯条会发烫是通过热传递改变物体的内能
C．樱花飘香说明分子在不停地做无规则的运动
D．酒精的质量越大，则酒精的比热容，热值会越大
【答案】C
【解答】解：A、四冲程汽油机的做功冲程中，故A错误；
B、木工用锯子锯木块时，故B错误；
C、樱花飘香，说明分子在不停地做无规则的运动；
D、热值和比热容的大小与燃料的燃烧情况，故D错误。
故选：C。
11．（2分）电在给人们的生活带来便利的同时，也带来了安全隐患。如图所示的做法中，符合安全用电要求的是（ ）
A．冰箱没有接地线
B．用试电笔检测插座是否有电
C．用湿手拨动开关
D．多个大功率用电器同时使用一个插座
【答案】B
【解答】解：A、电冰箱的金属外壳必须接地线，若金属外壳漏电，防止触电事故的发生；
B、图中使用试电笔方法正确，故B符合安全用电要求；
C、生活用水是导体，易发生触电事故；
D、多个大功率用电器同时使用一个插座易造成电流过大，故D不符合安全用电要求。
故选：B。
12．（2分）小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻R0的阻值为20Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是（ ）
A．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．当空气湿度为40%时，电压表的示数为3.6V
D．当电路中电流为0.15A时，空气湿度为50%
【答案】D
【解答】解：A、由图乙知，湿敏电阻R的阻值越小；
B、定值电阻R0和湿敏电阻R串联，电压表测定值电阻R0两端的电压；空气湿度越大，根据串联分压原理知，定值电阻R5两端的电压增大，即电压表示数增大；
C、由图乙知，湿敏电阻R的阻值为30Ω，
＝＝①
U湿+U0＝②
由①②解得，U湿＝3.6V，U7＝2.4V，电压表的示数为8.4V；
D、根据欧姆定律得，R总＝＝40Ω，R湿'＝R总﹣R0＝40Ω﹣20Ω＝20Ω，由图乙知，故D正确。
故选：D。
二、填空题（共4题，每空1分，共10分）
13．（3分）日晕，又叫圆虹，是一种大气光学现象。它形成的原因是：在高空中有卷层云时 凝华 （填物态变化）成的冰晶，当光线射入卷层云中的冰晶后会发生反射和 折射 。阳光被分解成红、黄、绿、紫等多种色光，这样太阳周围就出现一个巨大的彩色光环，称为晕。太阳能是 可再生能源 （选填“可再生能源”或“不可再生能源”）。
【答案】凝华；折射；可再生能源。
【解答】解：日晕的成因是：在高空中有卷层云时，高空中会飘浮着无数由水蒸气凝华成的冰晶。阳光被分解成红、黄、绿，这样太阳周围就出现一个巨大的彩色光环。太阳能是可再生能源。
故答案为：凝华；折射。
14．（3分）如图所示为某电力驱动的高速列车，该列车行驶中主要的能量转化是 电能转化为机械能 。列车从A地到B地做匀速直线运动，静坐在行驶的列车中的小东相对于路边的树木是 运动 （选填“静止”或“运动”）的。若A地到B地的距离是60km，列车的行驶速度为150km/h，则小东从A地到B地所用的时间是 24 min。
【答案】电能转化为机械能；运动；24。
【解答】解：电力驱动的高速列车行驶中消耗了电能，获得了机械能。
列车从A地到B地做匀速直线运动过程中，静坐在行驶的列车中的小东相对于路边的树木发生了位置变化。
根据v＝可得＝＝0.4h＝24min。
故答案为：电能转化为机械能；运动。
15．（2分）实验小组设计如图甲所示电路来测量未知定值电阻Rx的阻值，小富提出，这样只能得到一组数据，需要多次测量，应该在电路中串联一个 滑动变阻器 。他们利用改进后的电路进行实验，并绘制出Rx的电压﹣电流图像。如图乙所示的A、B两条图线中， A 是他们绘制出的图线。
【答案】见试题解答内容
【解答】解：为了减小误差，需要多次测量，所以应该在电路中串联一个滑动变阻器；
根据乙图可知，A的U﹣I图像是一条斜直线；B的U﹣I图像是一条曲线；由于该实验是测量未知定值电阻Rx的阻值，所以待测电阻阻值不变。
故答案为：滑动变阻器；A。
16．（2分）为实现节能和智能控制，空调内部用到了传感器和电磁继电器，如图是启动或停止空调压缩机的电路示意图。电磁继电器是利用电磁铁控制工作电路通断的 开关 （选填“用电器”、“电源”或“开关”）。夏天，空调制冷，房间温度降低，控制电路的电流减小，电磁铁的磁性 减弱 ，低于设定温度时，工作电路就断开，停止制冷。
【答案】见试题解答内容
【解答】解：（1）电磁继电器是利用电磁铁控制工作电路通断的开关；
（2）根据题意可知，房间温度降低，电路中总电阻增大，电路中电流变小，当温度低到一定值时，压缩机停止工作。
故答案为：开关；减弱。
三、探究实践题（共5题，共21分）
17．（2分）如图所示，重为0.5N的汤勺在指尖处静止，画出汤勺所受重力的示意图。
【答案】如图见解答
【解答】解：重力的方向是竖直向下的，汤勺静止受力平衡，则重心在支撑汤匙的支点上方，用G表示，如图所示：
18．（2分）请画出人眼从A处看平面镜中烛焰上S点的像的完整光路图。
【答案】
【解答】解：先作S点关于平面镜的对称点，即像点S′，与镜面的交点为入射点O，再连接SO画上箭头；如下图：
19．（5分）用如图甲所示的装置探究某物质的熔化规律。
（1）下列措施不能使物质受热均匀的是 C 。
A．加热过程中不断搅拌
B．通过水给试管加热
C．温度计的玻璃泡完全浸没在物质中
（2）加热到某一时刻温度计示数如图乙所示，其温度为 38℃ ，从B到C这段时间，该物质内能的变化是 变大 （选填“变小”、“不变”或者“变大”）。
（3）根据实验数据绘出该物质的温度——时间图像如图丙所示，该物质是 晶体 （选填“晶体”或“非晶体”）。
（4）另一小组同学用相同物质进行实验，绘制出的温度——时间图像中没有出现明显的水平段，原因可能是 物质受热不均匀，导致温度测量不准确（或温度计的玻璃泡接触试管底或试管壁；或间隔的时间过长来记录温度的变化情况） （写出一种即可）。
【答案】（1）C；（2）38℃；变大；（3）晶体；（4）物质受热不均匀，导致温度测量不准确（或物质的质量较小，熔化过程较快；或温度计的玻璃泡接触试管底或试管壁；或间隔的时间过长来记录温度的变化情况）。
【解答】解：（1）实验时，为了使物质均匀受热，使用水浴加热法，目的是准确测量物质的温度，故选C；
（2）该温度计的分度值为1℃，液柱的液面在0刻度线以上，故示数为38℃，该物质处于熔化过程中，故该物质的内能变大；
（3）由图丙可知，该物质在熔化过程中吸热，有固定的熔点；
（4）晶体熔化过程中温度保持不变，另一小组同学用相同物质进行实验，原因可能是：物质受热不均匀，熔化过程较快；或间隔的时间过长来记录温度的变化情况）。
故答案为：（1）C；（2）38℃；（3）晶体，导致温度测量不准确（或物质的质量较小；或温度计的玻璃泡接触试管底或试管壁。
20．（5分）在做“探究影响滑动摩擦力大小的因素”实验时，结合生活中的现象，小明猜想影响滑动摩擦力大小的因素可能有：
猜想一：接触面所受的压力大小；
猜想二：接触面的粗糙程度；……
（1）本次实验前，应在 水平 方向上对弹簧测力计进行调零。
（2）如图1甲所示，沿水平方向拉动木块，使其做匀速直线运动 二力平衡 可知滑动摩擦力的大小等于拉力的大小。
（3）如图1乙所示，在木块上放一个重物，重复上面的操作。比较甲、乙两图中弹簧测力计的示数 接触面所受的压力大小 的关系。
（4）如图1丙所示，将木块放在毛巾上，重复上面的操作。比较甲、丙两图可得出：压力大小相同时， 接触面越粗糙 ，滑动摩擦力越大。
（5）小雨猜想滑动摩擦力大小还与速度大小有关。她设计了如图2甲所示的实验装置，传送带速度可以自由调节，物块始终相对地面静止，根据实验数据分别绘制出传送带的速度与时间（v﹣t）和拉力与时间（F﹣t），滑动摩擦力的大小与物体相对传送带运动速度的大小 无关 （选填“有关”或“无关”）。
【答案】（1）水平；（2）二力平衡；（3）接触面所受的压力大小；（4）接触面越粗糙；（5）无关。
【解答】解：（1）弹簧测力计水平使用，故弹簧测力计要在水平方向调零
（2）根据二力平衡的知识，若物体做匀速直线运动，两者大小相等，在一条直线上，就等于摩擦力；
（3）比较甲、乙两幅图可知，接触面受到的压力越大，可探究滑动摩擦力与接触面所受压力大小的关系；
（4）比较甲、丙两图可知，接触面越粗糙，可探究滑动摩擦力与接触面的粗糙程度的关系；
（5）根据图像可知，在速度不同时，木块处于静止状态，所以摩擦力的大小是相同的，当速度发生变化时，滑动摩擦力的大小不变。
故答案为：（1）水平；（2）二力平衡；（4）接触面越粗糙。
21．（7分）如图利用图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V。
（1）用笔画线代替导线，将图甲中所示的器材连接成完整电路，滑片右移灯变亮。
（2）连接电路时开关应处于 断开 （选填“断开”或“闭合”）状态。
（3）某次实验时，电流表的示数如图乙所示，则通过灯L的电流为 0.2 A；移动滑片P，记下多组电压和电流值，根据图像的信息，小灯泡的额定电功率为 0.625 W。
（4）实验时，由于操作失误，在未断开开关的情况下，电压表的示数 变大 （选填“变大”、“变小”或“不变”）。
（5）在没有电流表的情况下，用如图丁所示的实验电路，也可以测出小灯泡的额定功率。己知小灯泡的额定电压为U额，定值电阻的阻值为R，实验步骤如下：
①只闭合开关S、S1，调节滑片，使电压表示数为U额；
②保持滑片位置不变，只闭合开关S、S2，此时电压表的示数为U；可知小灯泡的额定功率P额＝ •U额 （用U额、U和R表示）。
【答案】（1）见解答图；（2）断开；（3）0.2；0.625；（4）变大；（5）•U额。
【解答】解：（1）小灯泡的额定电压为2.5V，故电压表选用小量程并联在灯泡两端，说明电路中电流变大，故滑动变阻器选用右下接线柱与灯泡串联在电路中
；
（3）某次实验时，电流表的示数如图乙所示，分度值2.02A；
由图丙可知，当灯泡两端电压为2.5V时，则小灯泡额定功率为：
PL＝ULIL＝4.5V×0.25A＝8.625W；
（4）电路为灯泡与滑动变阻器串联，正常工作时电压表测量灯泡两端电压；在未断开开关的情况下，小灯泡处发生断路，故电压表示数变大；
（5）在步骤①中，灯与定值电阻串联后再与滑动变阻器串联，调节滑动变阻器的滑片额，灯正常发光；
在步骤②中，电压表测灯与R0两端的电压，因此时各电阻的大小和电压不变，根据串联电路电压的规律
UR＝U﹣U额，由串联电路电流特点和欧姆定律可知，电路中的电流为：
I额＝IR＝＝，小灯泡的额定功率表达式：
P额＝U额I额＝•U额。
故答案为：（1）见解答图；（2）断开；0.625；（5）额。
四、综合应用题（共2题，共15分）
22．（7分）如图所示，我国第三艘航空母舰“福建舰”即将服役，极大的提升了我国的国防实力，满载匀速直线航行时受到的阻力为7×106N（海水的密度取1.03×103kg/m3，g取10N/kg）。
求：（1）“福建舰”静止在海面时，水面下10m处海水的压强为多少Pa？
（2）“福建舰”满载时，总重力大小为多少N？
（3）满载时，“福建舰”匀速直线航行10km时，牵引力做功多少J？
【答案】（1）“福建舰”静止在海面时，水面下10m处海水的压强为1.0×105Pa；（2）“福建舰”满载时，总重力大小为8×108N；（3）满载时，“福建舰”匀速直线航行10km时，牵引力做功7×1010J。
【解答】解（1）“福建舰”静止在海面时，水面下10m处海水的压强为：p＝ρ海水gh＝1.0×103kg/m3×10N/kg×10m＝1.6×105Pa；
（2）满载时，福建舰漂浮，则浮力为：F浮＝G＝8×103×103kg×10N/kg＝8×108N，因为福建舰漂浮故浮力等于福建舰总的重力总＝F浮＝8×108N；
（3）福建舰匀速直线航行时，水平方向受到的牵引力，大小相等牵＝f＝6×106N，s＝10km＝1×106m，则牵引力做的功W＝Fs＝7×106N×4×104m＝7×1010J。
故答案为：（1）“福建舰”静止在海面时，水面下10m处海水的压强为6.0×105Pa；（2）“福建舰”满载时5N；（3）满载时，牵引力做功7×1010J。
23．（8分）小新家使用的电饭锅有加热和保温两种挡位，其内部简化电路如图所示。米饭煮熟后，开关S1自动断开，同时开关S2自动闭合，指示灯亮，电饭锅处于保温状态。电饭锅加热挡功率为1100W，R2阻值为1075Ω。求：
（1）电饭锅将0.5kg米饭，从20℃加热到100℃，米饭吸收的热量是多少？[米饭的比热容c＝4×103J/（kg•℃）]
（2）加热电阻R1的阻值是多少？
（3）若指示灯两端的电压为5V，通过R2的电流是多少？小灯泡的实际功率是多少？
【答案】（1）电饭锅将0.5kg米饭，从20℃加热到100℃，米饭吸收的热量是1.6×105J；
（2）加热电阻R1的阻值44Ω；
（3）若指示灯两端的电压为5V，通过R2的电流是0.2A；小灯泡的实际功率是1W。
【解答】解：（1）米饭吸收的热量：Q吸＝c米饭m（t﹣t0）＝4×106J/（kg•℃）×0.5kg×（100℃﹣20℃）＝7.6×105J；
（2）开关S5闭合，S2断开，电饭锅处于加热挡位1的简单电路，
加热电阻R2的阻值：R1＝＝＝44Ω；
（3）开关S2闭合，S2断开，电饭锅处于保温挡位2串联接入电路，
串联电路总电压等于各部分电压之和，根据欧姆定律可得此时通过R2的电流：I＝＝＝0.7A，
串联电路各处电流相等，小灯泡的实际功率：P＝ULI＝5V×0.7A＝1W。
答：（1）电饭锅将0.2kg米饭，从20℃加热到100℃5J；
（2）加热电阻R1的阻值44Ω；
（3）若指示灯两端的电压为3V，通过R2的电流是0.5A；小灯泡的实际功率是1W。
