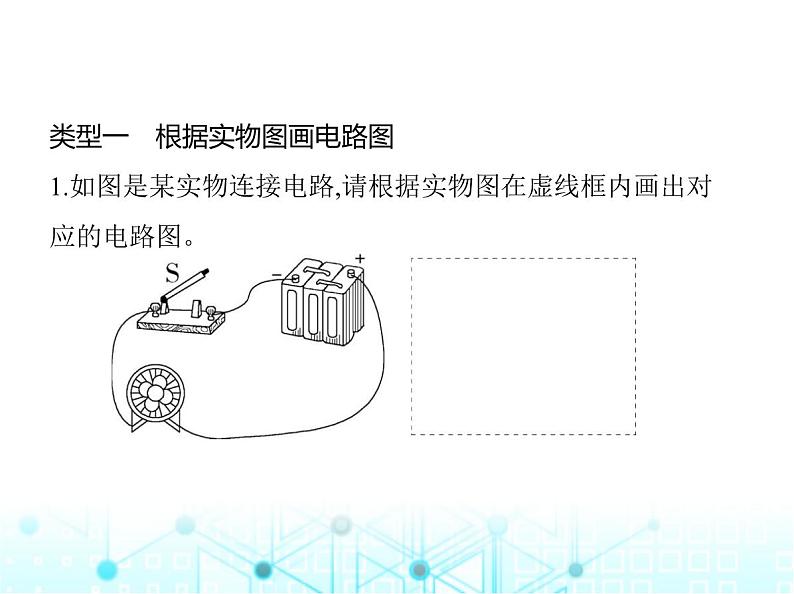

类型一　根据实物图画电路图1.如图是某实物连接电路,请根据实物图在虚线框内画出对 应的电路图。

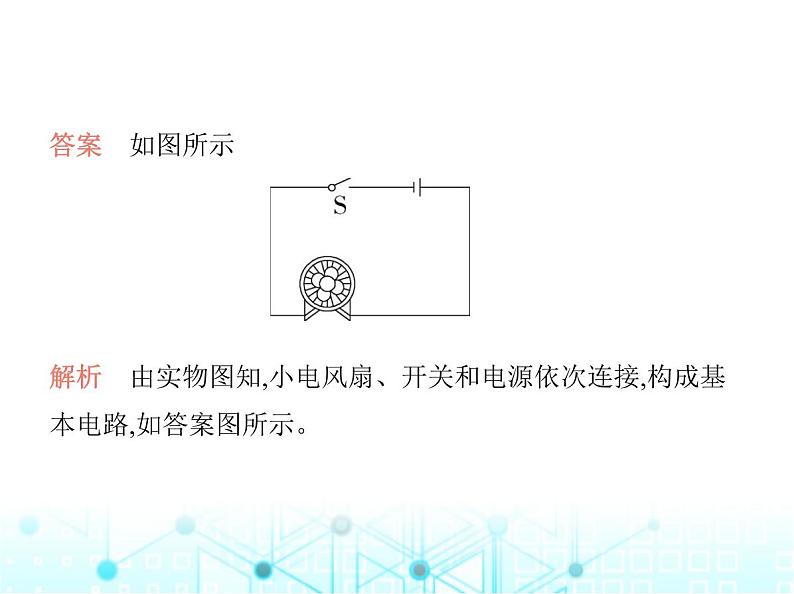

解析　由实物图知,小电风扇、开关和电源依次连接,构成基 本电路,如答案图所示。

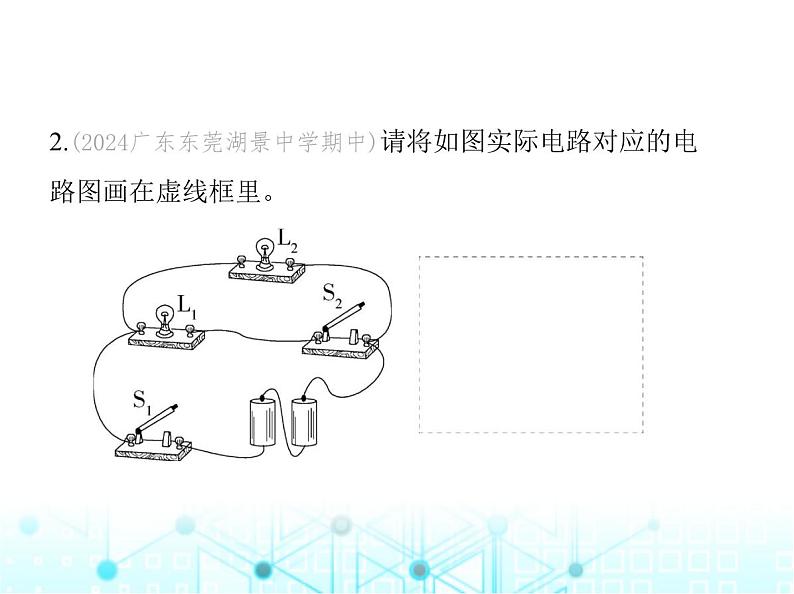

2.(2024广东东莞湖景中学期中)请将如图实际电路对应的电 路图画在虚线框里。

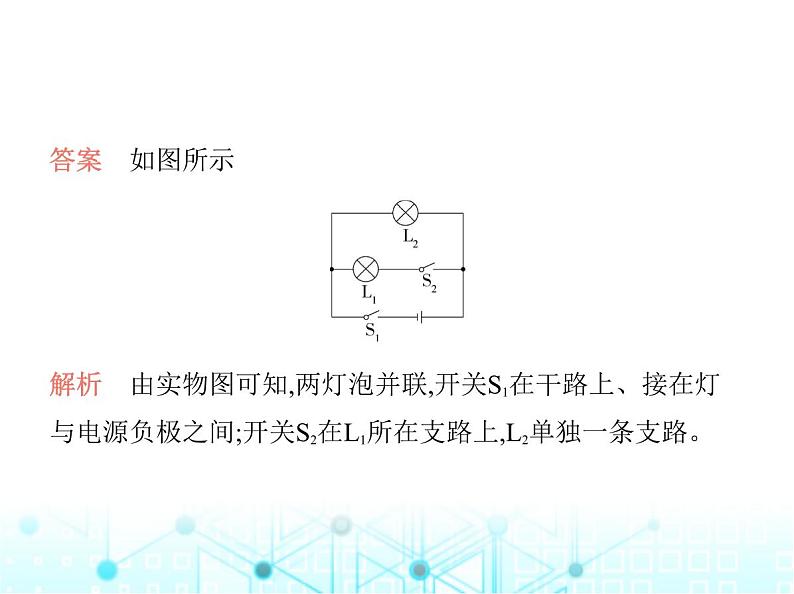

解析　由实物图可知,两灯泡并联,开关S1在干路上、接在灯 与电源负极之间;开关S2在L1所在支路上,L2单独一条支路。
类型二　根据电路图连接实物图

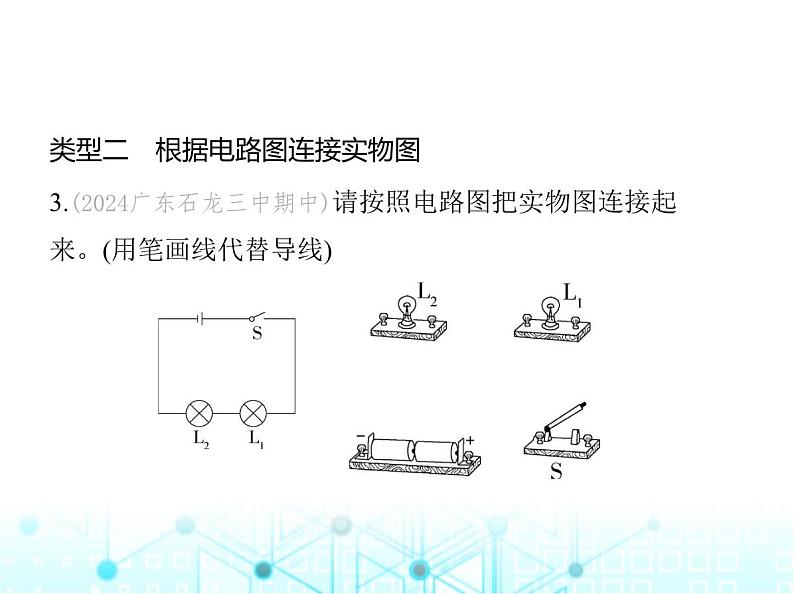

3.(2024广东石龙三中期中)请按照电路图把实物图连接起 来。(用笔画线代替导线)

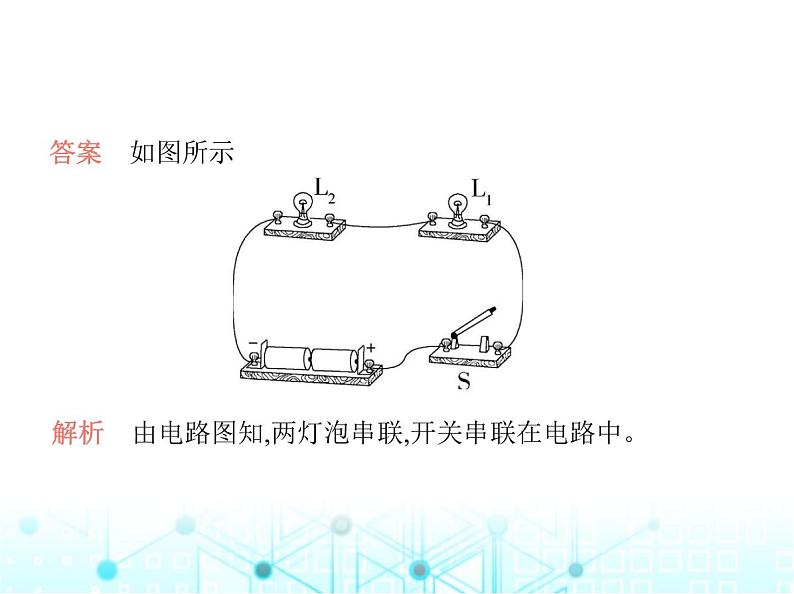

解析　由电路图知,两灯泡串联,开关串联在电路中。

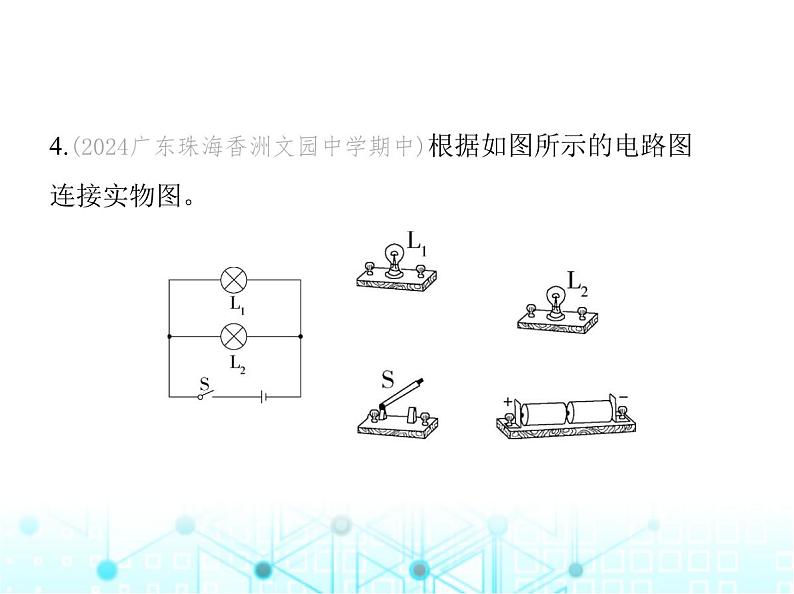

4.(2024广东珠海香洲文园中学期中)根据如图所示的电路图 连接实物图。
解析　由电路图知,两灯并联,开关S在干路上。
5.(2024广东惠州二中期中)根据图甲电路图,连接图乙实物 电路。
解析　由图甲可知,灯泡与电铃并联,S2与电铃串联,只控制电 铃,S1在干路上,控制整个电路,根据电路图连接实物图。
6.(教材变式·P52图片)请根据电路图甲,用笔画线代替导线连 接对应的实物图乙。
解析　由图甲可知,灯泡L1与一个开关串联在干路中,灯泡L2 和L3分别与一个开关串联后并联在电路中,根据电路图连接 实物图。
7.(2024广东佛山期末)实物图中有一根导线的连接方式是错 误的,请把这根导线找出来,在上面打一个“×”,然后再用笔 画线代替导线重新连一根导线。
解析　由电路图知,两灯并联,开关在干路上控制整个电路。 实物图中L1被短路了。改接电路如答案图所示。
8.小明按要求将两个灯泡并联,连接的电路如图所示,老师指 出只需改动一条导线即可将电路连接正确。请你帮助小明 在需要改动的导线上画“×”并用笔画线画出这根导线改动 后的连接位置。
