沪粤版初中九年级物理专项素养综合练(六)电表测量对象的判断课件

这是一份沪粤版初中九年级物理专项素养综合练(六)电表测量对象的判断课件，共11页。

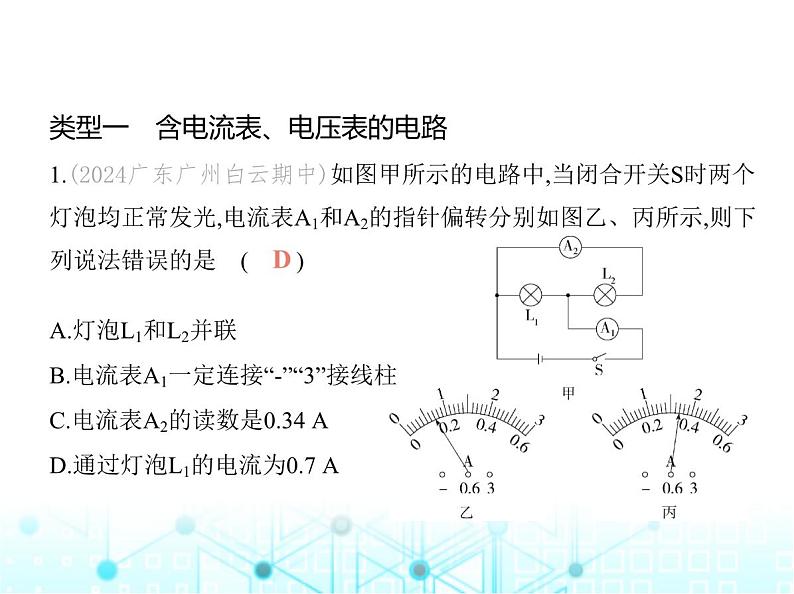

类型一　含电流表、电压表的电路1.(2024广东广州白云期中)如图甲所示的电路中,当闭合开关S时两个灯泡均正常发光,电流表A1和A2的指针偏转分别如图乙、丙所示,则下列说法错误的是 (　    )
A.灯泡L1和L2并联B.电流表A1一定连接“-”“3”接线柱C.电流表A2的读数是0.34 AD.通过灯泡L1的电流为0.7 A

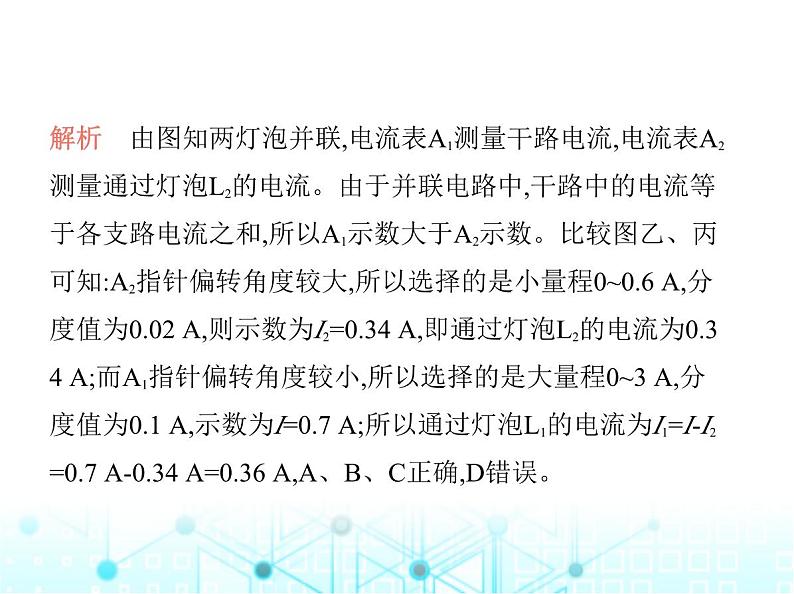

解析　由图知两灯泡并联,电流表A1测量干路电流,电流表A2 测量通过灯泡L2的电流。由于并联电路中,干路中的电流等 于各支路电流之和,所以A1示数大于A2示数。比较图乙、丙 可知:A2指针偏转角度较大,所以选择的是小量程0~0.6 A,分 度值为0.02 A,则示数为I2=0.34 A,即通过灯泡L2的电流为0.3 4 A;而A1指针偏转角度较小,所以选择的是大量程0~3 A,分 度值为0.1 A,示数为I=0.7 A;所以通过灯泡L1的电流为I1=I-I2 =0.7 A-0.34 A=0.36 A,A、B、C正确,D错误。

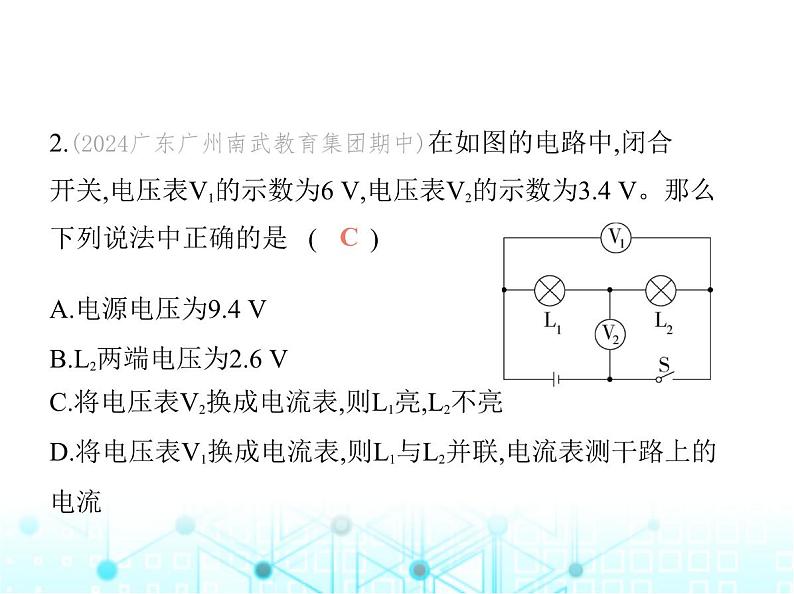

2.(2024广东广州南武教育集团期中)在如图的电路中,闭合 开关,电压表V1的示数为6 V,电压表V2的示数为3.4 V。那么 下列说法中正确的是 (　    )A.电源电压为9.4 VB.L2两端电压为2.6 V
C.将电压表V2换成电流表,则L1亮,L2不亮D.将电压表V1换成电流表,则L1与L2并联,电流表测干路上的 电流

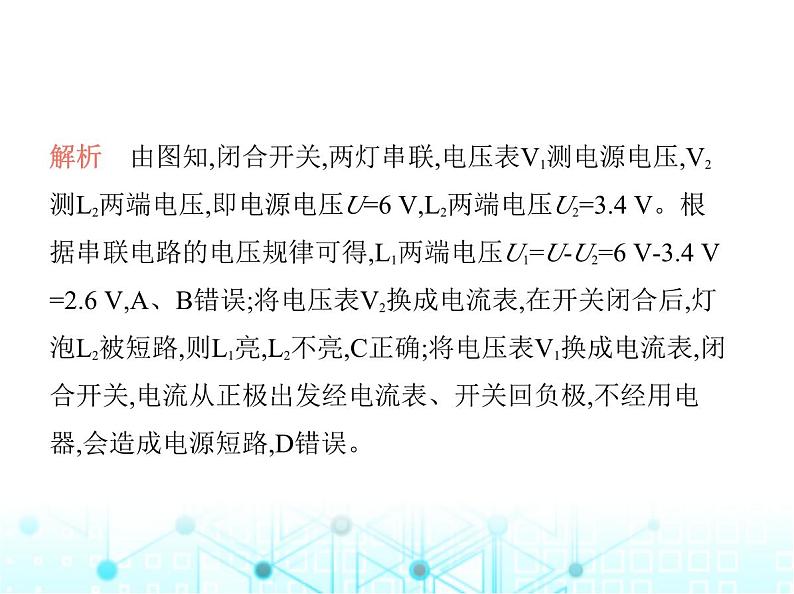

解析　由图知,闭合开关,两灯串联,电压表V1测电源电压,V2 测L2两端电压,即电源电压U=6 V,L2两端电压U2=3.4 V。根 据串联电路的电压规律可得,L1两端电压U1=U-U2=6 V-3.4 V =2.6 V,A、B错误;将电压表V2换成电流表,在开关闭合后,灯 泡L2被短路,则L1亮,L2不亮,C正确;将电压表V1换成电流表,闭 合开关,电流从正极出发经电流表、开关回负极,不经用电 器,会造成电源短路,D错误。
解析　由电路图可知,电流从电源的正极出发,依次经电流表 A1、下面的灯泡、上面的灯泡、电流表A2回到电源的负极, 即电路只有一条路径,两灯泡串联,且两电流表均测电路中的 电流;根据电压表与被测电路元件并联可知,电压表V1测下边 灯泡两端的电压,电压表V2测电源电压,电压表V3测上面灯泡 两端的电压;根据串联电路中各处的电流相等可知,两电流表 的示数关系:I1=I2,D错误。因串联电路中总电压等于各分电 压之和,所以三电压表的示数关系为:U2=U1+U3,A、B错误,C 正确。
类型二　由开关通断引起的连接方式改变的电路
4.(2024广东仁化期中)如图所示电路,开关S1、S2、S3都已断开。(1)只闭合开关S1、S3时,电流表A1测通过　　　    的电流;(2)只闭合开关S2时,灯L1、L2组成　　　    联电路,表A1的示 数　　　    (选填“大于”“小于”或“等于”)表A2的示数。
解析    (1)如图所示的电路中,当开关S1、S3闭合时,电流有两 条路径,分别流过两只灯泡,因此,灯L1、L2组成并联电路;电 流表A1测通过L1的电流;(2)当其他开关断开,只闭合S2时,电流 可以依次流过两只灯泡,两灯泡串联,两个电流表都测量电路 中的电流,根据串联电路的电流关系可知,两个电流表的示数 是相同的。
5.(2024江西抚州东乡二中期中)如图所示的电路中,当S1闭 合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开,S2闭合 时,电压表两极对调后示数为2 V,此时L1两端电压是　　         V。当S1、S3闭合,S2断开时,电压表的示数为　　　    V。
