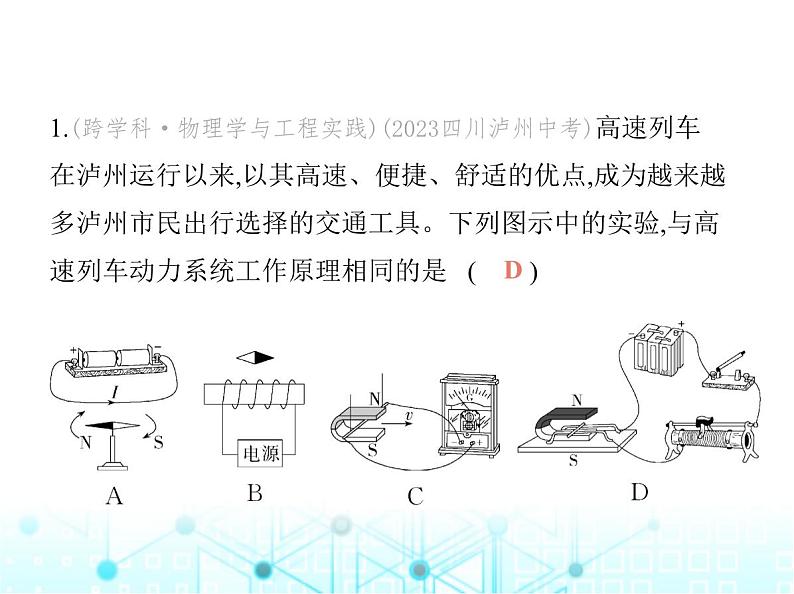

1.(跨学科·物理学与工程实践)(2023四川泸州中考)高速列车 在泸州运行以来,以其高速、便捷、舒适的优点,成为越来越 多泸州市民出行选择的交通工具。下列图示中的实验,与高 速列车动力系统工作原理相同的是 (　    ) 　　　　　　　     
解析　高速列车动力系统主要由电动机组成,电动机的工作 原理是通电导体在磁场中受力运动;A是奥斯特实验,说明了 通电导体周围存在磁场,B实验探究通电螺线管能够产生磁 场,磁场使小磁针发生偏转,都是电流的磁效应,A、B不符合 题意;C是探究电磁感应现象的实验,是发电机的工作原理,C 不符合题意;D是探究通电导体在磁场中受力运动的情况,利 用此原理人们发明了电动机,D符合题意。

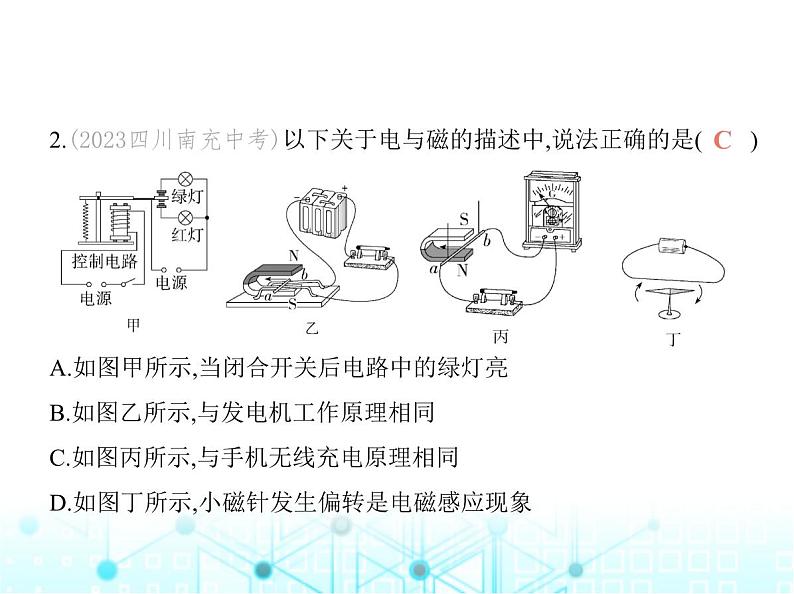

解析　图甲中当闭合开关后,电磁铁中有了电流,电磁铁有了 磁性,吸下衔铁,红灯亮、绿灯灭,A错误;图乙中通电导体在 磁场中会受到力的作用而运动,与电动机工作原理相同,B错 误;图丙中闭合电路的部分导体在磁场中做切割磁感线运动 时,导体中会产生感应电流,这种现象叫电磁感应现象,与手 机无线充电原理相同,C正确;图丁中小磁针发生偏转是因为 通电导体的周围存在磁场,D错误。
3.(2023广东深圳南山模拟)如图所示,ab是放在U形磁铁中央 被两根细线悬挂的一段导体,ab两端连接着导线,下列说法正 确的是 (　    ) (1)如果在虚线框中接入电源可以探究电磁感应现象
(2)如果在虚线框中接入电源可以探究磁场对电流的作用(3)如果在虚线框中接入灵敏电流计可以探究电动机转动的 原理(4)如果在虚线框中接入灵敏电流计可以探究发电机的原理A.(1)(3)　　　　　　　    B.(1)(4)C.(2)(3)　　　　　　　    D.(2)(4)
解析　如果在虚线框中接入电源,通电导体在磁场中会受到 力的作用,可以探究磁场对电流的作用,与电动机转动的原理 相同;如果在虚线框中接入灵敏电流计,电路中无电源,闭合 电路中的部分导体在磁场中做切割磁感线运动时,会产生感 应电流,可以探究电磁感应现象,与发电机的原理相同;只有 (2)(4)说法正确。
4.(2024山西晋城期末)在科学晚会上,小明所在的科技小组 展示了一个“隔板推物”的节目,其原理如图所示,甲、乙两 线圈分别悬挂在两个蹄形磁铁的磁场中,两线圈通过导线连 接构成一个闭合电路,用手推动甲线圈摆动时,乙线圈会随之 摆动,对于这个过程,下列说法正确的是 (　    )
A.甲线圈相当于电源,乙线圈相当于用电器B.推动甲线圈摆动时电能转化为机械能C.乙线圈随之摆动时机械能转化为电能D.乙线圈摆动的原理是电磁感应现象
