一、选择题(每小题5分,共30分) 1.(新独家原创)如图所示,下列关于各图描述的物理现象或 规律正确的是 (　    )
A.甲:两个绑着磁铁的小车相互排斥B.乙:小磁针发生转动,说明通电直导线周围存在磁感线C.丙:滑动变阻器的滑片P向右移动时,电磁铁的磁性增强D.丁:水位达到金属块A时,通电螺线管上端为N极,铃响灯不 亮
解析　两个小车上磁铁相对的两端分别是N极和S极,相互吸 引,A错误;当直导线通电时,小磁针会发生偏转,说明电流周 围存在磁场,而不是磁感线,B错误;当滑动变阻器的滑片P向 右移动时,滑动变阻器接入电路的阻值变大,电路中的电流变 小,电磁铁的磁性将减弱,C错误;容器内水位达到金属块A底 部时,由于普通的水是导体,电流从螺线管的上方流入,下方 流出,根据安培定则可知,通电螺线管上端为N极,衔铁被吸 下,则电铃响,灯不亮,D正确。

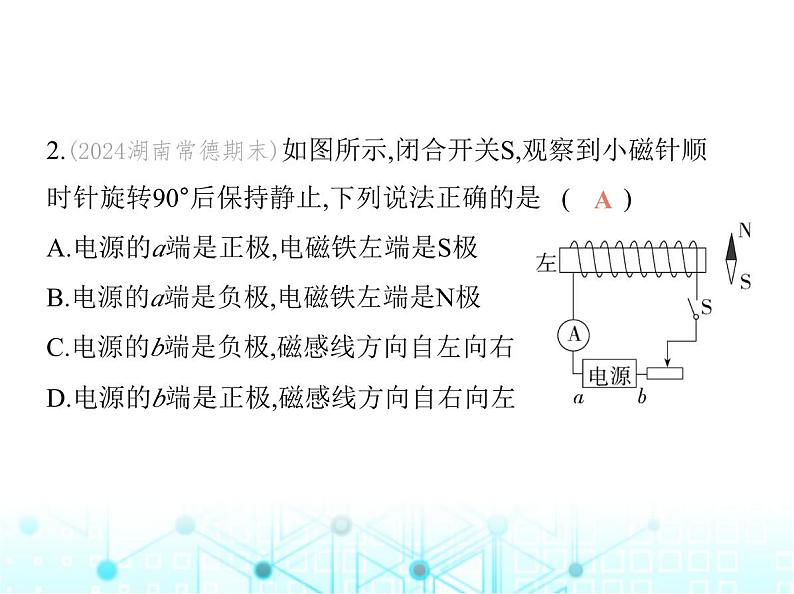

解析　闭合开关S,小磁针顺时针旋转90°后保持静止时,左端 为S极,右端为N极,根据异名磁极相互吸引可知,通电螺线管 的右端为N极,左端为S极;根据安培定则可知,电流从通电螺 线管的左端流入,右端流出,所以电源的a端是正极,因磁感线 方向在磁铁外部是从N极出发,回到S极,所以磁感线方向是 自右向左。综上所述,A正确,B、C、D错误。
解析　在电动机工作的过程中,电能转化为机械能,A错误;两 个时刻图中磁场方向都是由N极向S极,即从右向左,B错误; 在甲时刻,导线ab和cd所处磁场的磁场方向相同,通过的电流 方向不同,受力方向不同,C错误;在甲、乙两个时刻,导线ab 中的电流方向不同,所处磁场的磁场方向相同,因此受到力的 方向不同,D正确。
4.(2024广东佛山禅城期末)当带着智能“运动手环”走路 时,其内部磁铁在绕着线圈的管内运动,线圈中便会产生电 流,液晶屏就会显示运动的步数,下列选项中能说明其工作原 理的是 (　    )
解析　当带着智能“运动手环”走路时,内部磁铁在绕着线圈的管内运动,线圈会切割磁感线而产生感应电流,所以“运动手环”计步的工作原理是电磁感应。A中两玻璃棒靠近时相互排斥,说明了同种电荷间的相互作用规律,A不符合题意;B中有电源供电,通电导体在磁场中受力而运动,反映了电动机的工作原理,B不符合题意;C中闭合开关后,绕有线圈的铁钉会吸引大头针,这是电流的磁效应,C不符合题意;D中闭合开关后,导体棒在磁场中左右运动(做切割磁感线运动)时,灵敏电流计的指针会发生偏转,这是电磁感应现象,是发电机的工作原理,D符合题意。
5.(2024广东揭阳榕城期末)如图是揭阳某同学家的家庭电路 的部分电路图,下列说法中正确的是     (　    )A.零线和地线之间的电压是220 VB.丁灯的安装及开关的连接是正确的
C.两孔插座和三孔插座的连接都是正确的D.用试电笔正确接触M和N点时,试电笔的氖管均不发光
解析　零线和地线之间的电压是0 V,A错误;开关控制灯泡 时,开关接在灯泡和火线之间,丁灯的接法正确,B正确;两孔 插座应按照“左零右火”连接,C错误;图中M在火线上,用试 电笔接触M点时,氖管会发光;N在零线上,用试电笔接触N点 时,氖管不发光,D错误。
6.(2024广东紫金期末)“珍爱生命,安全用电”是我们必备 的用电常识。下列行为中符合安全用电原则的是 (　    )A.甲:在电线上晾湿衣物
B.乙:空气开关跳闸后马上进行复位C.丙:电热水壶接三孔插座D.丁:多个大功率用电器同时使用一个插排
解析　潮湿的衣服是导体,晾晒在电线上会引起触电事故,不 符合安全用电原则,A错误;空气开关跳闸后必须检修才能合 闸,不能马上进行复位,B错误;电热水壶的金属外壳必须接 地,应采用三脚插头及三孔插座,可以防止外壳漏电时发生触 电事故,符合安全用电原则,C正确;多个大功率用电器同时使 用一个插排,会使得通过插排的电流过大,容易发生火灾,不 符合安全用电原则,D错误。
二、填空题(每空2分,共28分)
7.(2024广东惠州期末)“指南针”是我国四大发明之一,这 一伟大发明在航海、探险、军事方面都有重要的实用价 值。指南针能指方向,是因为指南针受到了　　　    的作用, 指南针静止时北极所指的方向在地理的　　　    极附近。
解析　“指南针”是我国的四大发明之一,指南针之所以能 够指方向就是因为受到了地磁场的作用;指南针静止时北极 所指的方向在地理的北极附近。
8.(新独家原创)科学家的每次重大发现,都有力地推动了人 类文明的进程。丹麦物理学家　　　　    首先发现了电流 周围存在磁场,揭示了电和磁之间的联系。如图所示,闭合开 关发现螺线管左侧小磁针的N极向　　　    (选填“上”或 “下”)偏转,当滑动变阻器的滑片向右滑动时,弹簧的长度 会　　　    (选填“变长”“变短”或“不变”)。
解析　丹麦物理学家奥斯特首先发现了电流周围存在磁场, 揭示了电和磁之间的联系;已知电源的正、负极和通电螺线 管线圈的绕法,由安培定则知,通电螺线管的上端为N极,下端 为S极,根据异名磁极相互吸引可知,左侧小磁针的北极会向 下偏转;当滑动变阻器的滑片向右滑动时,电路总电阻变小, 电路中的电流变大,通电螺线管的磁性增强,弹簧下面的条形 磁铁受到的排斥力变大,则弹簧的长度会变短。
9.(2024广东东莞期末)如图所示是电流表的内部结构示意 图,线圈在磁场中,指针与线圈相连。当线圈中有电流通过 时,指针会偏转,其原理和　　　    (选填“电动机”“发电 机”或“电磁铁”)原理相同,如果线圈中的电流方向与原来 相反,则指针偏转方向与原来　　　    。 
解析　电流表的原理:通电导体在磁场中受到力的作用,线圈 的转动带动指针偏转,与电动机原理相同;通电导体在磁场中 的受力方向与磁场方向和电流的方向有关,如果线圈中的电 流方向与原来相反,则指针偏转方向与原来相反。
10.(2024广东茂名期末)如图是一个家庭常用的普通电吹风 的简化电路图。图中A是吹风机,B是电热丝,若闭合开关     　　    (选填“S1”“S2”或“S1和S2”),吹出的是冷风。当 把电吹风的插头插入插座时,家里的空气开关跳闸了,原因可 能是插头处发生了　　　    (选填“短路”或“断路”)。
解析　图中A和B组成并联电路,当S1闭合,S2断开时,电热丝B 所在支路没有接通,只有吹风机A工作,吹出的是冷风;若插头 断路,说明电吹风内部电路没有接通,此时跳闸跟电吹风没有 关系;将插头插入插座,若电吹风插头处发生短路,电路中的 电流很大,引起空气开关跳闸。
11.(2023广东东莞二模)汽车GPS导航仪与通信卫星之间通 过　　　    来传递信息;如图所示是表示音频、视频和射频 三种信号的波形示意图,频率最高的是　　　    信号。如图 所示的光纤通信是利用了激光在光纤中经过多次　　　     从一端传到另一端。
解析　汽车GPS导航仪与通信卫星之间通过电磁波来传递 信息;图中音频信号的振动最慢,射频信号振动最快,频率最 高;光纤通信是利用了激光在光纤中经过多次全反射从一端 传到另一端。
12.(2023广东惠州校级开学)龙羊峡水电站拦河大坝使上游 水位升高,提高了水的　　　    能。水从大坝的上游流下时 冲击水轮机发电,电能是　　　     (选填“一次能源”或“二次能源”)。
解析　水电站拦河大坝使上游水位升高,水的质量不变,高度 变大,水的重力势能变大;水轮机的叶轮带动发电机发电,将 叶轮上的机械能转化成电能,电能是二次能源。
三、作图题(第13题4分,第14题5分,共9分)
13.(2024广东佛山期末)如图所示,开关断开,小磁针静止时a 端指向北方;开关闭合,小磁针顺时针旋转90°后静止,请标出 磁感线方向,在括号内标出电源的“+”“-”极,在左侧方框 内标出通电螺线管左端的磁极极性。
解析　未通电时,小磁针在地磁场的作用下a端指向北方,则 小磁针的a端为N极;开关闭合时,小磁针顺时针旋转90°后静 止,则小磁针的S极与通电螺线管的右端相吸引,所以通电螺 线管的右端为N极,左端为S极;在磁体的外部,磁感线是从N 极出来,回到S极,所以磁感线方向向左;根据安培定则可知,电 流从通电螺线管的右端流入,左端流出,所以电源的右端为正 极,左端为负极。
14.(2024广东珠海期末)如图所示为带USB接口的插座,请把 图中元件接入电路,要求开关断开时,插座和USB接口均不能 使用;开关闭合后,插座和USB接口可以独立工作。
解析　由题知,三孔插座和USB接口可以独立工作,即两者并 联,而三孔插座和USB接口由开关控制,说明开关在干路上, 开关应与火线相连。
四、实验探究题(每空2分,共18分)
15.李明接完如图甲的电路,闭合开关后发现无论怎样改变滑 动变阻器滑片的位置,小灯泡L1都不亮。他想到了家里请来 的电工师傅在检查电路时所用的“查障器”,如图乙所示,可 以检查家庭电路中出现的故障。
(1)李明把塑料尺、金属回形针、铅笔芯、橡皮擦分别接在“查障器”的a、b两端,当接入　　　　　　    或　　　    　　    时,小灯泡L2会发光。(2)李明把“查障器”的a、b端分别接入图甲电路的不同位置,得到表中的实验结果:
由上述结果可判断电路的故障可能是　　 　　    。(3)小明想用“查障器”检查家中用电器的接地情况。他首 先断开家庭电路的总开关,把要检查的用电器插头插入三孔 插座,再把a端接在用电器的金属外壳上,b端接在地线上,灯 亮则表示金属外壳接地良好。依你判断,这种方案　　　     (选填“可行”或“不可行”)。
解析    (1)金属回形针和铅笔芯是导体,因此把它们分别接在 “查障器”的a、b两端时,小灯泡L2能发光;(2)由表格信息可 知,当“查障器”接在小灯泡L1两端时,L2不亮,说明小灯泡L1 可能断路;当“查障器”接在滑动变阻器或电流表两端时,小 灯泡L2均发光,说明电路为通路,即滑动变阻器和电流表没有 故障;当“查障器”接在开关(断开)两端时,小灯泡L2不发光, 说明电路为断路,因为开关是断开的,所以开关可能没有故 障;由上述结果可以判断电路的故障可能是小灯泡L1断路;
(3)断开总开关,把要检查的用电器插头插入三孔插座,再把a端接在用电器的金属外壳上,b端接在地线上,若金属外壳接地 良好,会构成闭合回路,小灯泡L2会发光,因此这种方案可行。
16.(2024安徽六安金安轻工中学期末)小明用自己安装好的 直流电动机模型(如图甲),来研究电动机的工作过程。(1)图乙是直流电动机工作原理图,其中A、B叫作换向器,它 的作用是:当线圈平面刚转过平衡位置时能自动改变线圈中 的　　　    ,线圈左右两边框的受力方向相反,其原因是　     　    方向相反。
(2)小明将直流电动机模型接入电路,各部分连接完好,闭合开关后电动机不能转动。他用手轻轻地碰了一下线圈后,电动机模型开始正常转动。刚开始不转的原因可能是　　        。(填序号)A.蹄形磁铁磁性太弱B.电源电压太低C.线圈刚好处于平衡位置D.线圈中的电流太小
(3)小明按图丙电路将电动机模型连入电路,闭合开关,电动机正常转动,小明记下了电流表和电压表的示数。实验过程中,由于弧形铁片螺丝松动,电动机线圈被弧形铁片卡住了,小明惊奇地发现,电动机线圈被卡住后,电流表和电压表的示数都发生了变化,小明赶紧记下了两表的示数(如表所示)并断开了开关。
为什么电动机线圈被卡住后电流会变大呢?小明经过反复思 考,终于明白了其中的道理,原来线圈不转时只有线圈电阻阻 碍电流,线圈电阻比较小,因此电流较大;当通电线圈在磁场 中转动时,线圈同时也会在磁场中做　　　　　    运动,产生 感应电流。根据实验数据可以判断,感应电流的方向应该与 原来线圈中的电流方向相反。在实际生活中,如果电动机转 轴被卡住而不转动时,电能将全部转化为　　    能,很容易烧 坏电动机线圈。
解析    (1)直流电动机工作时,换向器用于改变线圈中的电流 方向,线圈左右两边框的受力方向相反的原因是电流方向相 反;(2)蹄形磁铁磁性太弱、电源电压太低、线圈中的电流太 小,用手轻轻碰了以后也不会持续转动,A、B、D不符合题 意;线圈刚好处于平衡位置,用手轻轻碰了以后会持续转动,C 符合题意;(3)当通电线圈在磁场中转动时,线圈同时也会在 磁场中做切割磁感线运动,产生感应电流。根据实验数据可 以判断,感应电流的方向应该与原来线圈中的电流方向相
反。在实际生活中,如果电动机转轴被卡住而不转动时,电能将全部转化为内能,很容易烧坏电动机线圈。
五、综合应用题(15分)
17.阅读下列短文,回答问题。太阳能汽车太阳能汽车是一种靠太阳能来驱动的汽车,相比传统热机驱动的汽车,太阳能汽车是真正的零排放。从某种意义上讲,太阳能汽车也是电动汽车的一种,所不同的是电动汽车的蓄电池靠工业电网充电,而太阳能汽车用的是太阳能电池。太阳能汽车使用太阳能电池把光能转化成电能,用来驱动汽车的电动机以及使用汽车辅助设备,多余电能会在锂电池中储存起来备用,如图甲所示为某公司设计的太阳能概念汽车,车顶
17.阅读下列短文,回答问题。太阳能汽车太阳能汽车是一种靠太阳能来驱动的汽车,相比传统热机驱 动的汽车,太阳能汽车是真正的零排放。从某种意义上讲,太 阳能汽车也是电动汽车的一种,所不同的是电动汽车的蓄电 池靠工业电网充电,而太阳能汽车用的是太阳能电池。太阳 能汽车使用太阳能电池把光能转化成电能,用来驱动汽车的 电动机以及使用汽车辅助设备,多余电能会在锂电池中储存 起来备用,如图甲所示为某公司设计的太阳能概念汽车,车顶
和车头盖配置了高效率的多晶硅太阳能电池板,该车的最高车速能达到100 km/h。而无太阳光时最大续航路程在75 km左右,太阳能驱动汽车和给锂电池充电的示意图如图乙所示。 　     (1)太阳能属于清洁能源,也属于　　　    (选填“可再生”或“不可再生”)能源;太阳能电池工作过程中将太阳能转化 为　　　    能。
(2)单块太阳能电池板在阳光的照射下输出电压为25 V,若某时刻的输出电流为4 A,则此时单块电池板的输出功率为    　　    W,电池板接收太阳能辐射的功率　　　    (选填“大于”“小于”或“等于”)输出功率。(3)若锂电池的容量为“180 V    100 Ah”,在晚上行车时,汽车以60 km/h匀速行驶,电动机功率为14 kW,辅助设备功率为1 kW,则理论上充满电的汽车最大行驶路程为　　　     km。
